双向止水铸铁闸门的安装步骤
铸铁闸门使用说明书
铸铁闸门使用说明书一、产品概述铸铁闸门是一种常见的建筑材料，广泛应用于水利工程、污水处理厂、工业厂房等领域。
本产品采用高质量的铸铁材料制成，具有承重能力强、耐腐蚀、密封性好等优点。
本文档将详细介绍铸铁闸门的安装、使用、维护以及注意事项。
二、安装步骤1. 确定安装位置：根据实际需要确定铸铁闸门的安装位置，并确保周围环境没有障碍物或其他影响安装的因素。
2. 验收产品：在安装前检查铸铁闸门的外观是否完好，无损坏、漏水等现象，同时检查配件是否齐全。
3. 安装准备：准备好所需的安装工具，如螺丝刀、扳手等。
4. 固定闸门：将闸门轻轻放置在安装位置上，并使用螺丝刀固定好。
5. 调节闸门：根据实际需要，使用扳手调节铸铁闸门的开启和关闭角度，确保其灵活性和稳定性。
6. 检查闸门：安装完成后，仔细检查铸铁闸门的开启和关闭是否灵活，密封性是否良好。
三、使用说明1. 手动操作：铸铁闸门可通过手动操作实现开启和关闭功能。
请确保在操作前固定好周围环境，避免不必要的危险。
2. 自动操作：使用自动控制系统可以实现铸铁闸门的自动操作。
在使用自动操作功能之前，请确保控制系统的正常运行并遵循相关安全操作指南。
3. 维护保养：铸铁闸门的维护保养非常重要，可以延长其使用寿命。
定期检查闸门和配件的状态，如发现漏水、损坏或锈蚀等情况，请及时进行维修或更换。
4. 清洁保养：定期清洁铸铁闸门可以保持其外观整洁，并防止污垢对其密封性能的影响。
使用中性的清洁剂或清水清洗，禁止使用腐蚀性或磨蚀性的物质清洗。
四、注意事项1. 安全第一：在安装和使用铸铁闸门时，请确保人员和设备的安全，切勿将手或其他物体放置在运动部件下面。
2. 铸铁闸门的使用温度范围应在规定的范围内，避免暴露在极端温度下，以免影响其使用寿命和性能。
3. 避免冲击：请避免铸铁闸门受到大物体的冲击，以免损坏其密封性能和结构完整性。
4. 禁止超负荷使用：请确保闸门所承受的负荷不超过其设计能力，以免发生危险。
铸铁闸门(平面滑动)安装施工方案
铸铁闸门(平面滑动)安装施工方案一、引用标准和规程规范1.《钢结构高强度螺栓连接的设计、制造及安装及验收规程》JGJ82-912.《水工金属结构防腐蚀规范》SL105-953.《水利水电工程启闭机制造、安装及验收规范》DL/T5019-944.《水电水利工程钢闸门制造安装及验收规范》DL/T5018-20045．《水工钢闸门和启闭机安全检测技术规程》DL/T835-2003二、闸门、启闭机的安装方案2.1闸门门槽埋件的安装（1）埋件安装工艺流程埋件安装工艺流程见图2-1图2-1 平面闸门门槽埋件安装工艺流程图（2）埋件安装前准备工作1.进行图纸审核（包括厂家指导），制定施工方案、质量保证措施以及安全文明施工条例等技术文件，报监理工程师审批。
2.清点埋件数量，检查埋件构件在运输、存放过程中是否有损伤，检查各构件的安装标记，不属于同一孔的埋件，不许装到一起。
3. 检查埋件的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。
4.检查并清理门槽中的模板等杂物，一期砼的结合面应全部凿毛。
5.设置控制点线，控制点线由专业测量单位测量设置，测量点线的设置应能满足埋件里程、高程及桩号偏差的控制。
6.安装用各种工具准备齐全，测量工具应经相关部门校验并在有效使用期内。
（3）埋件运输及吊装闸门槽埋件等采用反铲、12t吊车运输、吊装。
（4）埋件就位、调整、加固底坎预留槽及门槽内设插筋。
底坎安装时在插筋上铺设工字钢，或直接在插筋上用调整螺栓就位：门槽轨道待底坎二期砼回填就位后在底坎上依次向上安装，用插筋和调整螺栓固定；门楣座在轨道上或在轨道上焊接定位板就位，用插筋和调整螺栓固定。
埋件调整时挂钢琴线，利用千斤顶、调整螺栓等进行调整，调整后按设计图纸的要求进行加固。
加固应牢靠，确保埋件在浇筑二期砼过程不发生变形或移位。
安装调整后埋件的允许偏差应符合招标文件、设计图纸及DL/T5018-94规范的规定。
（5）砼回填埋件安装完，经检查合格，应在5~7表内浇筑二期砼。
铸铁闸门安装的施工工艺流程
铸铁闸门安装的施工工艺流程
一、现场勘察准备
1. 检查工程图纸与交付的产品尺寸是否符合;
2. 确定安装位置,根据图面要求准备好安装基础及接线通道;
3. 准备必要的安装工具与施工材料。
二、铸铁闸门基础施工
1. 根据设计要求准备好铸铁闸门基础的位置与尺寸;
2. 浇置好混凝土基础檩,保证平整度;
3. 安装好基础砖或石材。
三、将铸铁闸门吊装至安装位置
1. 根据铸铁闸门架设图案,利用工字梁或工字架将铸铁闸门吊装起来;
2. 用绳索或链条小心地吊起铸铁闸门,将其送至安装基础前;
3. 吊运时需要注意重心位置,防止夹紧或翻转。
四、铸铁闸门拼装安装
1. 将铸铁闸门送至预制好的基础上安放就位;
2. 将闸叶铰链装入基础中央的轴承座内;
3. 将起重装置撤走后,进行接口连接及联合调整。
五、完成安装点道
1. 进行接口结合部分的防水处理;
2. 安装好开闭控制系统的电线与传动装置;
3. 测试完好后对接道进行补漆防护。
六、工程质量管理
1. 安装过程必须进行记录沟通与管控;
2. 安装完成后组织验收,关注质量与安全问题;
3. 对安装施工过程管理与质量控制进行总结。
铸铁闸门及启闭机安装说明及操作手册
铸铁闸门及启闭机安装说明及操作手册work Information Technology Company.2020YEAR系列铸铁镶铜闸门及启闭机安装使用说明及操作手册新河县黄河水利机械厂一、总体结构及安装方式1、本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：单向升杆式方、圆闸门(型号：SFZ、SYZ)；单向暗杆式方、圆闸门(型号：AFZ、AYZ)；双向升杆式方、圆闸门(型号：SSFZ、SSYZ)；启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两用式（型号：QDA）及双吊点式（型号：QDS、QSS）如下图所示SFZ型 SYZ型AFZ型 AYZ型SSFZ型 SSYZ型QSL型 QSY型 QDA型QDS型 QSS型2、按安装方式可分为：a)靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安装，土建预留孔比闸门口径大100mm。
b)附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口径相同。
靠壁式附壁式法兰式下开式c)法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，。
d)平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。
e)下开式：适用于上开时无空间的场合，只适用于单向闸门安装。
f)自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。
下开式自撑式3、二、供货分散程度：1.型当闸门通径≤Φ1200或≤1000×1000时，闸门为整体供货。
2.型当闸门通径＞Φ1200或＞1000×1000时，除导轨外为整体供货。
3.配套启闭机、丝杆以及轴导架等合理包装后供货。
三、安装前的准备1.查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。
铸铁闸门安装施工方案
铸铁闸门安装施工方案项目概述本文档为铸铁闸门的安装施工方案，详细介绍了施工准备工作、安装流程、施工注意事项等内容。
施工准备工作在进行铸铁闸门的安装之前，需要进行以下准备工作：1.材料准备：准备好所需的铸铁闸门、安装螺栓、密封材料等。
2.设备准备：准备好起重设备、电动工具、焊接设备等。
3.人员配置：合理配置施工人员，包括专业安装工、电工等。
4.施工计划：制定详细的施工计划，明确施工顺序和时间进度。
安装流程根据实际情况，以下为铸铁闸门的安装流程：1.准备工作：确保施工现场整洁有序，清理施工区域，并确保工具和设备的安全可用。
2.测量定位：按照设计要求，在安装位置上进行标记和测量，确定闸门的安装位置和角度。
3.基础施工：根据施工图纸，进行基础施工工作，包括挖掘基坑、浇筑混凝土等。
4.安装闸门：使用起重设备将铸铁闸门吊装到预定位置，调整闸门的水平度和垂直度。
5.安装螺栓：根据图纸要求，使用适当的螺栓将闸门与基础固定，确保牢固可靠。
6.连接管道：根据设计要求，将闸门与管道进行连接，使用适当的密封材料确保密封性。
7.电气连接：根据需要，进行电气连接，包括闸门电机的接线、控制系统的安装等。
8.调试测试：完成安装后，对闸门进行调试测试，确保其正常运转和安全可靠。
9.清理整理：清理施工现场，处理施工垃圾，确保施工现场整洁有序。
施工注意事项在铸铁闸门安装施工过程中，需要注意以下事项：1.安全第一：确保施工现场的安全，严格遵守安全操作规程，佩戴好个人防护用品。
2.严格按照设计要求进行安装：严格按照设计图纸和相关规范进行施工，确保安装质量。
3.注意闸门的水平度和垂直度：安装过程中应使用水平仪和测量工具，确保闸门的水平度和垂直度。
4.注意螺栓的紧固力：根据设计要求，适当控制螺栓的紧固力，确保闸门的固定牢固。
5.保证闸门的密封性：在连接管道过程中，使用适当的密封材料确保闸门的密封性。
6.电气连接安全可靠：电气连接应符合相关电气规范，确保闸门的电气系统工作正常。

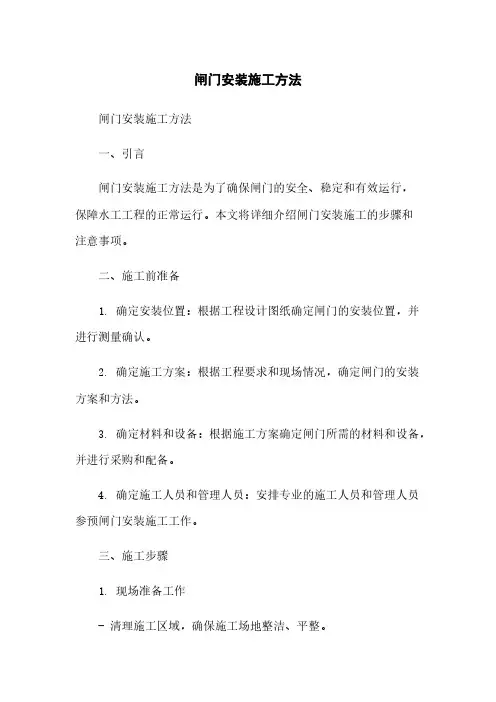

闸门安装施工方法
闸门安装施工方法闸门安装施工方法一、引言闸门安装施工方法是为了确保闸门的安全、稳定和有效运行，保障水工工程的正常运行。
本文将详细介绍闸门安装施工的步骤和注意事项。
二、施工前准备1. 确定安装位置：根据工程设计图纸确定闸门的安装位置，并进行测量确认。
2. 确定施工方案：根据工程要求和现场情况，确定闸门的安装方案和方法。
3. 确定材料和设备：根据施工方案确定闸门所需的材料和设备，并进行采购和配备。
4. 确定施工人员和管理人员：安排专业的施工人员和管理人员参预闸门安装施工工作。
三、施工步骤1. 现场准备工作- 清理施工区域，确保施工场地整洁、平整。
- 搭建安全防护设施，确保施工人员的安全。
- 准备所需的施工工具和设备。
2. 安装基础- 根据设计要求进行基础开挖和处理。
- 安装基础钢筋骨架，并进行质量检查。
- 浇筑混凝土基础，并进行养护。
3. 安装支架和导轨- 根据设计要求进行支架的安装，确保支架坚固稳定。
- 安装导轨，确保闸门的顺畅开启和关闭。
4. 安装闸门- 将闸门进行拆解，按照设计要求进行拼装。
- 使用起重设备将闸门吊装到安装位置。
- 通过调节闸门位置和导轨的配合关系，确保闸门的平稳运行。
5. 连接电气设备- 连接闸门操作系统的电气设备。
- 进行电气设备的调试和测试，确保闸门的正常操作。
6. 安装附属设施- 安装闸门附属设施，如防撞装置、防堵器等。
- 进行功能性测试，确保附属设施的正常工作。
7. 施工验收- 对闸门安装施工进行全面检查，确保施工质量符合要求。
- 进行闸门的试运行和功能测试，确保闸门的正常运行。
四、注意事项1. 严格按照设计要求进行施工，确保闸门的质量。
2. 对所有施工过程进行记录和备份，以备后期维护和管理。
3. 施工过程中，加强安全管理，确保施工人员的安全。
附件：1. 闸门安装图纸一份2. 闸门安装验收报告一份3. 闸门安装施工记录表一份法律名词及注释：1. 水工工程：指为了调节水流、防洪、供水、灌溉等目的而修筑的各种建造物和设施。
铸铁闸门及螺杆式启闭机施工安装方案
铸铁闸门及螺杆式启闭机施工安装方案一、工程概述二、铸铁闸门的安装准备1.施工图纸准备：根据工程设计图纸进行施工工艺分析和测量，确定闸门的尺寸和安装位置。
2.材料和设备准备：按照设计要求采购所需材料和设备，包括铸铁闸门、脚手架、吊车、起重机械等。
3.施工人员组织：确定施工人员的数量和职责，安排专业人员参与施工。
三、铸铁闸门的施工工艺1.立柱基础施工：根据设计要求进行基础开挖、模板制作、钢筋安装和混凝土浇筑等工序。
确保基础牢固可靠。
2.门框安装：根据设计要求，安装门框，调整门框水平和垂直度。
使用螺栓将门框与基础连接紧固。
3.闸门安装：使用起重机械将闸门吊装到预定位置，根据闸门尺寸和设计要求进行调整和安装。
4.门叶调试：调整闸门的开闭角度和密封性能，确保闸门的正常使用。
5.附属设备安装：按照设计要求安装闸门的附属设备，包括减振装置、密封装置和润滑装置等。
四、螺杆式启闭机的安装准备1.机械设备准备：检查螺杆式启闭机的主机、电机和附件等设备的完好程度和性能是否符合要求。
2.机房准备：根据设计要求，建立机房，安装机器设备和控制系统等。
3.电气设备安装：根据设计要求，安装控制柜、输电线路和电缆等设备。
五、螺杆式启闭机的施工工艺1.机房安装：将螺杆式启闭机的主机和附件等设备安装到机房内，并进行牢固固定。
2.电气设备安装：将控制柜、输电线路和电缆等设备按照设计要求进行接线和连接。
3.设备调试：对螺杆式启闭机进行各项性能测试和负荷试验，确保其安全可靠。
4.整体验收：对铸铁闸门和螺杆式启闭机进行综合验收，试运行，并进行调整和优化。
六、施工安全措施1.人员安全：组织施工人员进行安全教育，了解施工现场的安全规定和操作规程。
并严格按照有关安全制度和要求进行操作。
2.材料和设备安全：检查脚手架、吊车、起重机械等设备的操作性能和安全性能。
确保设备在使用过程中不发生事故。
3.工程施工安全：检查基础施工质量，确保基础符合设计要求，并采取相应措施确保施工过程中不发生事故。
铸铁闸门安装使用
6、闸门吊装进预留二期浇筑水泥结构基础布置孔口后，一定要保证两边立闸框用长水平尺靠紧在铅垂线上,上下横闸框用长水平尺靠紧在水平线上,闸门整体吊装就位后，调整好前后、左右、上下的正确位置，然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面处的间隙，同时对间隙大于0。2mm处,用高强度螺栓进行调整,要确保各止水面的最大间隙在0.2mm以下。再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立闸框弯曲变形，影响闸板在闸框滑道内上、下滑动。确认无误后最后可进行二期浇筑水泥。
衡水市沃源水工机械厂位于水利机械之乡，距河北省衡水市50公里，是河北水工行业中的一颗明星。我厂是一家主要从事水工机械、启闭机、闸门设备的设计、技术开发、销售、制造、安装一体化的现代化规模型水利工程机械生产企业.
情绪，贯穿于我们的生活之中。由于生理的不同，与男性相比，女性情感活动更强烈，也更容易情绪化。
8、用户选购时，必须在合同上提前说明：a：闸门材质、形式；b:过水口宽度；c：过水口高度；d：设计水头[露顶式,还是潜没式（门叶面板需要加厚，材质需要加强）］；e：订购数量；f：单吊点、还是双吊点［双吊点中心距，由用户闸门宽度决定数据］；g：配什么型号规格的启闭机(闸门吊耳孔大小与启闭机螺杆孔大小有关）；h:止水方式[单向止水、还是双向止水，闸前止水（三边，渠道、排河安装）、还是闸后止水（四边，涵洞安装）及止水面材质要求（铜板、不锈钢、橡胶）];i:其他特殊要求可双方协商解决
母亲是孩子情感依赖的主要角色，如果母亲在与孩子的接触中,不能控制自己的情绪，那么孩子长大之后很可能会情绪调节失衡。
有本书中说：“对大多数的成年人而言，即使一生只跟母亲发生过一次问题，心中就会存在一个说话、行为和反应跟童年时期一模一样的‘母亲复本’。”
铸铁闸门及启闭机安装使用说明书
铸铁闸门及启闭机安装使用说明书信阳大唐环保设备技术有限公司一、范围、用途、型号意义本铸铁闸门及手电两用启闭机主要应用于水利、水电、市政建设、给排水、水产养殖、农田灌溉、渠道等工程的止水。
以达到控制水位、调节流量或蓄水等作用。
二、结构及工作原理本铸铁闸门及手电两用启闭机，其中铸铁闸门由闸板、闸框、挡板、闭紧斜铁、吊耳等部件组成。
手电两用启闭机由蜗轮蜗杆室、机座两大部分及启闭机丝杠组成。
铸铁闸门采用金属硬密封止水。
闭合时，外力驱动蜗杆系统转动，蜗杆的转动，带动蜗轮系统旋转，蜗轮系统设置有承重螺母，承重螺母与蜗轮同步运动，此时螺母的螺纹强制驱使丝杆作下降运动。
闸门板通过自重与启闭机的闭门力向下限位运行，闸门到达下限位时，闭紧斜铁作用于止水面与止水铜条，此时使得闸门密封截止。
达到截止水流的作用。
启开时，外力驱动蜗杆系统转动，蜗杆的转动，带动蜗轮系统旋转，蜗轮系统设置有承重螺母，承重螺母与蜗轮同步运动，此时螺母的螺纹强制驱使丝杆作上升运动。
提升闸板至闸门板上限位，开通闸门。
铸铁闸门具有止水效果好、免止水面维护、耐腐蚀、结构合理、易安装、操作方便等特点；启闭机丝杆和特殊螺纹之间有互锁功能，闸门在升降过程中，可停留在任意位置上。
是水利水电部门水工建筑物上大量使用和推荐的优先选用产品。
三、闸门安装与调整1、安装前的检查（1）检查土建预留尺寸的合理性及与闸门安装要求尺寸的适宜性。
（2）打开设备包装，检查完整性，启闭机是否有运输过程造成部件或附件的丢失、主机碰伤等。
检查闸门是否有因运输、装卸或保管不当引起的质量变化，最后检查确认与起吊设备联结的配套正确性。
2、安装、调整（1）预装启闭机将启闭机吊放至预确定位置（启闭机起吊中心线与预留孔中心线重合），将启闭机机座下面垫平，垫实后，紧固地脚螺栓；将启闭机螺杆手摇入启闭机（当初装螺杆旋入困难时，系丝杆起始处有毛刺造成，除去毛刺后可旋入）。
（2）吊装闸门①按照设计止水方向，确定闸门前、后方位（指闸门板与门框），吊装闸门至闸门井内。
铸铁闸门安装施工方案模板
一、工程概况1. 工程名称：[项目名称]铸铁闸门安装工程2. 工程地点：[具体地址]3. 工程规模：[工程规模描述]4. 工程内容：铸铁闸门及其配套设施的安装、调试和验收二、施工准备1. 技术准备：（1）熟悉施工图纸、规范和标准，了解铸铁闸门的技术要求；（2）对施工人员进行技术交底，确保施工质量；（3）准备必要的施工工具和设备，如吊车、水准仪、塞尺等。
2. 材料准备：（1）铸铁闸门、启闭机、密封件、紧固件等；（2）混凝土、砂浆、润滑油等；（3）施工图纸、技术规范和验收标准。
3. 施工人员准备：（1）组建施工队伍，明确各工种人员职责；（2）对施工人员进行培训，确保施工技能和安全意识。
三、施工工艺1. 安装步骤：（1）将闸门起吊至安装位置，利用地脚螺栓孔起吊，尽量使门体、门框整体起吊；（2）通过启闭机平台上的预留孔，穿入启闭绳具，将闸门整体吊起至安装位置处；（3）利用门框两面的加工面，吊线找正左右方向的位置，使左右方向倾斜度小于1.5mm；（4）穿入地脚螺栓（或焊接螺栓穿入安装孔与预埋板焊接）；（5）将起吊绳具穿过闸门吊耳，拉开门体，调整闸门密封面的垂直度；（6）通过调整闸门四个角部的螺栓，使闸门密封面的垂直度误差小于1/1000mm；（7）放下门体使门体与门框吻合，用塞尺检查上、下密封面的间隙，使间隙保持在0.1mm以内；（8）将闸门四周的混凝土面用细砂浆混凝土浇筑，确保密封性。
2. 安装要点：（1）安装过程中，注意保护铸铁闸门的密封面，避免损坏；（2）安装过程中，确保闸门与门框的间隙符合要求；（3）安装完成后，进行试运行，检查闸门的启闭性能和密封性。
四、质量控制1. 施工过程中，严格执行国家相关规范和标准；2. 对铸铁闸门、启闭机、密封件等材料进行检查，确保质量；3. 对施工人员进行技术交底，确保施工质量；4. 对安装过程进行监督检查，确保安装质量。
五、安全措施1. 施工现场设置安全警示标志，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生；4. 施工完成后，对施工现场进行清理，确保环境卫生。
铸铁闸门及螺杆启闭机安装
铸铁闸门及螺杆启闭机安装铸铁闸门及螺杆启闭机是一种用于水利工程、船闸工程等场所的控制门禁设备，能够控制水位、防止水体流动以及导航。
为了保证设备的正常运行和使用寿命，铸铁闸门及螺杆启闭机的安装非常重要。
以下是具体的安装步骤及注意事项：步骤一：准备工作1.在安装之前，要对现场施工图纸进行仔细核对，确认闸门的类型、规格以及安装尺寸等信息是否符合要求。
2.对安装场地进行检查，确认基础是否达到安装要求，如基础混凝土结构是否牢固，是否有足够的承重能力。
3.准备好所需的工具和设备，如吊车、钢丝绳、桩机等，并确保设备无损伤。
步骤二：铸铁闸门安装1.首先，根据设备尺寸在基础上进行标注，确定铸铁闸门的具体位置。
2.将闸门悬挂在吊车的钩子上，小心地将其运移到预定点，确保闸门与设备的位置对齐。
3.使用螺栓将闸门与基础牢固地连接在一起。
螺栓的紧固力要适中，既要保证连接牢固，又要避免过度紧固导致损坏设备。
4.安装完成后，对闸门进行检查，确保闸门的运动是否灵活，能够顺利启闭。
1.根据设备尺寸和重量选择合适的吊装设备，将螺杆启闭机吊装到预定位置。
2.将螺杆启闭机与闸门通过轴进行连接，确保连接牢固，能够传递力矩。
3.根据安装要求，安装传感器、控制器以及其他附件，确保启闭机的正常工作。
4.连接电源和控制线路，进行试运行，检查启闭机的工作状态是否正常，是否能够实现自动控制。
步骤四：安全注意事项1.进行安装时，要严格遵循相关安全操作规程，佩戴好安全帽和防护手套，确保施工人员的人身安全。
2.在吊装过程中，要注意吊装角度和吊装力度，防止闸门或启闭机在悬挂过程中受到损坏。
3.安装完毕后，对设备进行全面的检查，确保闸门和启闭机的安装质量以及工作状态。
4.在进行试运行之前，要将安装现场进行整理和清理，确保没有任何隐患和碍事物。
总结：铸铁闸门及螺杆启闭机的安装对于设备的正常运行起着至关重要的作用，必须严格按照相关规程和操作要求进行操作。
只有做到安装到位、连接牢固、操作灵活，才能确保设备的正常运行以及使用寿命的延长。
铸铁镶铜闸门安装方法
铸铁镶铜闸门安装方法一、安装程序基础校核→开箱检查→基础放线→铸铁镶铜闸门框安装→导杆安装找正→启闭机安装→二次找正→闸门灌浆→检验与调试。
二、安装前的准备工作1、检查设备的规格、性能是否符合图纸要求，检查设备说明书、合格证和设备试验报告是否齐全。
2、检查设备外表如门框、门体、启闭装置、传动螺杆等是否受损变形，零部件是否齐全完好。
3、复测土建工程的标高及预留孔的尺寸是否与满足设计图要求，以及检查所有的埋件留孔要求是否符合安装条件。
三、铸铁镶铜闸门安装1、支搭闸门安装操作平台，使其便于作业且安全牢固。
2、依据设计安装标高，在土建预留出水口墙面上标出出水口竖直中心线及闸门框底部水平标高线，偏差不大于±3mm。
3、将门框紧贴于土建洞孔的井壁上（附壁安装形式），用基础螺栓将门框紧固，同时应保证门框底槽、二侧导轨的水平度与垂直度偏差均小于1/1000。
4、将启闭装置的连接底板与基础平台的预埋钢板焊接，并检查启闭中心与门体螺杆中心在同一铅垂线上，垂直度偏差值应小于1/1000。
5、调整楔紧装置，使门体在关闭状态下密封面紧密贴合，300mm长度范围内的最大间隙不大于0.1mm。
6、手动操作启闭装置，门体上下灵活，无卡阻现象。
7、将二次灌浆混凝土范围内的墙体先行凿毛，以保证闸门框与墙壁二次灌浆混凝土的紧密结合，不渗漏。
四、检验与调试1、铸铁镶铜闸门在调试之前应当对所有轴承处加注润滑油(脂)，电动操作的驱动机构内应加注润滑油。
2、无水工况下，手动操作铸铁闸门的门体，其上下升降灵活，传动螺杆啮合良好，无卡阻等异常现象。
3、电动操作门体上下应位置准确，上下限应与标识指示相符，闸门在关闭状态下，门体及门框密封面要紧密接触，密封良好。
4、电动装置的行程和扭矩控制调整时应考虑电机转动惯性及继续下降的余量，以避免闸门关闭到终点方切断电源而造成电机过载。
5、铸铁镶铜闸门应在现场进行渗水试验，在设计压力条件下，闸门的渗漏量应小于1.25L/min﹒m（密封长度）。
(完整版)铸铁闸门及脚踏式启闭机施工安装方案
(完整版)铸铁闸门及脚踏式启闭机施工安装方案铸铁闸门及脚踏式启闭机施工安装方案1. 引言本文档旨在提供关于铸铁闸门及脚踏式启闭机的施工安装方案。
铸铁闸门及脚踏式启闭机的施工安装需要专业知识和经验，以确保施工过程安全可靠。
本方案将涵盖施工前的准备工作、施工步骤、质量控制等方面。
2. 施工前准备2.1 设计评审在施工前，必须对设计方案进行评审。
评审内容包括但不限于闸门和启闭机的尺寸、材料、质量标准等。
2.2 材料准备根据设计方案确定所需的材料，包括铸铁闸门、脚踏式启闭机、连接材料等。
确保所选材料符合相关标准要求，并具备足够的强度和耐腐蚀性能。
2.3 施工计划制定详细的施工计划，包括施工队伍组织、施工时间安排、施工现场布置等。
确保施工进程有序、高效。
3. 施工步骤3.1 基础施工根据设计要求，在施工现场进行基础施工，确保基础稳固可靠。
包括地基准备、模板制作、钢筋安装、混凝土浇筑等。
3.2 闸门安装根据设计方案，将铸铁闸门进行安装。
确保闸门与基础之间的连接牢固，同时注意安装过程中的质量控制，确保闸门的准确安装。
3.3 启闭机安装按照设计方案，将脚踏式启闭机进行安装。
确保启闭机与铸铁闸门的连接牢固，并进行必要的调试和测试，以确保启闭机的正常运行。
3.4 环境保护在施工过程中，注意环境保护措施的采取，防止对周围环境造成污染。
包括现场清理、废弃材料处理等。
4. 质量控制4.1 施工过程监控对施工过程进行监控，确保各项施工工作按照设计要求进行。
包括验收批准材料、检查施工质量等。
4.2 停机试验在施工完成后，进行停机试验，检测铸铁闸门及脚踏式启闭机的功能是否正常。
如有问题，及时进行修复调整。
5. 安全措施5.1 安全培训确保施工人员具备相关的安全知识和技能，提供必要的安全培训。
5.2 安全检查在施工过程中进行安全检查，确保施工现场的安全可靠。
6. 总结本文档提供了铸铁闸门及脚踏式启闭机施工安装方案。
通过遵循本方案的步骤和要求，可以确保施工过程安全、质量可靠。
精品资料---铸铁闸门(平面滑动)安装施工方案
铸铁闸门（平面滑动）安装施工方案一、引用标准和规程规范1.《钢结构高强度螺栓连接的设计、制造及安装及验收规程》JGJ82—912。
《水工金属结构防腐蚀规范》SL105—953.《水利水电工程启闭机制造、安装及验收规范》DL/T5019—944。
《水电水利工程钢闸门制造安装及验收规范》DL/T5018—2004 5．《水工钢闸门和启闭机安全检测技术规程》DL/T835—2003二、闸门、启闭机的安装方案2。
1闸门门槽埋件的安装(1）埋件安装工艺流程埋件安装工艺流程见图2-1图2—1 平面闸门门槽埋件安装工艺流程图(2）埋件安装前准备工作1.进行图纸审核（包括厂家指导)，制定施工方案、质量保证措施以及安全文明施工条例等技术文件,报监理工程师审批.2。
清点埋件数量，检查埋件构件在运输、存放过程中是否有损伤，检查各构件的安装标记，不属于同一孔的埋件，不许装到一起。
3。
检查埋件的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装.4.检查并清理门槽中的模板等杂物,一期砼的结合面应全部凿毛.5。
设置控制点线，控制点线由专业测量单位测量设置,测量点线的设置应能满足埋件里程、高程及桩号偏差的控制。
6.安装用各种工具准备齐全，测量工具应经相关部门校验并在有效使用期内。
(3）埋件运输及吊装闸门槽埋件等采用反铲、12t吊车运输、吊装。
(4)埋件就位、调整、加固底坎预留槽及门槽内设插筋。
底坎安装时在插筋上铺设工字钢，或直接在插筋上用调整螺栓就位：门槽轨道待底坎二期砼回填就位后在底坎上依次向上安装，用插筋和调整螺栓固定；门楣座在轨道上或在轨道上焊接定位板就位，用插筋和调整螺栓固定。
埋件调整时挂钢琴线，利用千斤顶、调整螺栓等进行调整，调整后按设计图纸的要求进行加固。
加固应牢靠，确保埋件在浇筑二期砼过程不发生变形或移位.安装调整后埋件的允许偏差应符合招标文件、设计图纸及DL/T5018-94规范的规定.（5)砼回填埋件安装完，经检查合格，应在5～7表内浇筑二期砼。
排水泵站中闸门的安装方法
排水泵站中闸门的安装方法摘要：认真熟悉设计图纸及厂家技术资料，由工程技术人员编写详细的作业指导书，并向施工人员作全面的技术交底。
在安装过程中，闸门（闸槽）的安装轴线与土建预留孔口（渠道）轴线同轴，闸门中心标高的允差不大于±20mm。
侧槽的平行度和垂直度不大于1/1000mm门板吊耳中心应位于同一垂线，其垂直度偏差在全长内不大于1/1000mm。
测量合格后侧槽与预埋钢板焊接，焊缝高度6mm，门槽焊接后重新调整平行度与垂直度合格后在其四周用C30混凝土封固。
关键字：铸铁闸门、启闭机、中心线闸门、启闭机及电动阀门安装调试方法认真熟悉设计图纸及厂家技术资料，由工程技术人员编写详细的作业指导书，并向施工人员作全面的技术交底。
1、铸铁闸门的安装调试方法埋件安装闸门埋件的安装精度是闸门活动自如、有效止水的关键。
而且二期混凝土浇注后无法调整。
因此必须严格保证安装精度符合水工规范SLJ201-81、PLJ201-80的要求。
①施工前的准备工作：a.配合土建在混凝土预留闸槽中下预埋铁。
b. 闸门埋件安装前、预留闸槽中的模板等杂物必须清除干净。
c. 核对闸门埋件的规格和工艺图设计要求无误。
d. 根据埋件制造图逐一检查各个构件的制造质量，其允许偏差应符合规范的规定。
e. 对不合格的闸门埋件进行矫形，无法矫形的应该更换，不合格的闸门埋件绝对不能安装，因浇注混凝土后，无法调整。
f. 自制量具。
闸门埋件是闸门上、下运动等轨道，同时是闸门的止水口，精度要求很高。
墩埋件高度在9m左右，一般的线坠也不能满足要求。
所以，自制样板和5kg线坠是保证精度的必要措施。
②施工用机具：电气焊工具、钢板尺、钢卷尺、尼龙小线、φ0.5钢丝、5kg铅锤、8t汽车吊、3t倒链、三脚架（φ20制作，1.5m高）、手锤、水平仪、经纬仪、铁水平、墨斗、自制找正样板、5m木梯搬手等。
2.闸门的安装闸门的安装，用于对泵站进水进行截流，其由起吊器、锁紧装置、闸板、侧槽、底板组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双向止水铸铁闸门的安装步骤
一、准备工作
在安装双向止水铸铁闸门之前，需要进行一些准备工作，包括测量和准确确定安装位置。
首先，需要测量安装位置的尺寸，确保双向止水铸铁闸门能够完全覆盖开口。
其次，根据测量结果选择合适的双向止水铸铁闸门，确保其尺寸与安装位置相匹配。
最后，清理安装位置，确保其平整、干净，以便于安装双向止水铸铁闸门。
二、安装框架
1. 首先，将双向止水铸铁闸门的框架放置在安装位置上，确保其与安装位置完全吻合。
2. 使用螺栓将框架固定在安装位置上，确保其稳固牢靠。
三、安装铸铁闸门
1. 将铸铁闸门放置在安装位置的框架上，确保其与框架完全吻合。
2. 使用螺栓将铸铁闸门固定在框架上，确保其稳固牢靠。
四、安装止水装置
1. 将止水装置放置在铸铁闸门上，确保其与铸铁闸门完全吻合。
2. 使用螺栓将止水装置固定在铸铁闸门上，确保其稳固牢靠。
五、安装传动装置
1. 将传动装置安装在铸铁闸门上，确保其与铸铁闸门完全吻合。
2. 使用螺栓将传动装置固定在铸铁闸门上，确保其稳固牢靠。
六、调试和测试
在安装完成后，需要进行调试和测试，确保双向止水铸铁闸门的正常运行。
1. 首先，检查双向止水铸铁闸门的开闭是否灵活自如，是否存在卡阻或不正常情况。
2. 运行传动装置，测试双向止水铸铁闸门的开闭速度和灵敏度。
3. 进行水压测试，测试双向止水铸铁闸门的密封性能，确保其能够有效止水。
4. 检查各个部件是否安装牢固，是否存在松动或漏水等问题。
七、完善安装
1. 在调试和测试完成后，根据需要进行必要的调整和修正。
2. 检查所有连接部位和螺栓是否牢固，是否存在松动情况。
3. 清理安装现场，确保没有多余的杂物和垃圾。
八、验收和维护
1. 进行验收，确保双向止水铸铁闸门的安装符合要求，达到预期效果。
2. 制定维护计划，定期检查和维护双向止水铸铁闸门，保证其正常运行。
以上就是双向止水铸铁闸门的安装步骤。
通过严格按照这些步骤进
行安装，能够确保双向止水铸铁闸门的安装质量和使用效果。
同时，在安装过程中要注意安全，遵守相关操作规程，确保人员和设备的安全。
双向止水铸铁闸门广泛应用于各种水利工程和建筑工程中，能够有效控制水流，保证工程的安全性和可靠性。
