无线网优仿真三维电子地图
UNET系统仿真介绍
U-Net传播模型（3）
传播模型校正
传播模型编辑器 根据路测数据进行自动模型校正（需要测量模块支持）
通用的测量数据导入向导
支持Probe,Planet格式的路测数据导入 选择和筛选测量数据
华为机密，未经许可不得扩散
文档密级：内部公开
打印和报告生成
灵活的报告生成
生成预测统计包括面积、话务、人口和地形信息 基于用户自定义的报告区域 以ASCII或者Excel格式导出报告数据 预 测 覆 盖 图 可 直 接 导 出 为 栅 格 和 GIS 格 式 ( MapInfo, ArcView)
60% 100% 60% 40%
0%
75%
华为机密，未经许可不得扩散
文档密级：内部公开
动态仿真
拍摄一定数量的网络快照，其中：
动态仿真模拟UE在网络中移动的场景； 在第一个时隙产生UE分布（类似快照）； 随后的时隙将基于之前时隙产生的仿真结果进行仿真； 仿真过程包括新移动台接入网络一直到结束通话的过程。
U-Net单机版不需要连接外部数据库 多用户结构支持以下数据库管理系统（单用户不适用）
• • • Microsoft Access 97/2000 Microsoft SQL Server 7.0 Oracle v8.1.7或更高
•
Sybase Adaptive Server V 11.5
华为机密，未经许可不得扩散
优点
近站地区（高分辨率）的精确预测数据
远站地区（低分辨率）可节省计算时间 和硬盘空间
Area calculated using a microcell model
世界各国城市三维立体全景卫星电子地图
卡斯特里[圣卢西亚]
利马[利马]
马那瓜[尼加拉瓜]
蒙得维的亚[乌拉圭]
墨西哥城[墨西哥]
拿骚[巴哈马]
圣地亚哥[智利]
圣何塞[哥斯达黎加]
圣胡安[波多黎各]
圣萨尔瓦多[萨尔瓦多]
圣约翰[安提瓜和巴布达]
危地马拉城[危地马拉]
亚松森[巴拉圭]
乔治敦[圭亚那]
非洲各国主要城市三维立体全景卫星电子地图：
巴斯[英国]
切尔滕纳姆[英国]
利物浦[英国]
约克[英国]
因弗内斯[英国]
贝尔法斯特[英国]
都柏林[爱尔兰]
图尔[法国]
阿尔勒[法国]
阿维尼翁[法国]
马赛[法国]
尼斯[法国]
里尔[法国]
波尔多[法国]
里昂[法国]
斯特拉斯堡[法国]
沙莫尼[法国]
摩纳哥[摩纳哥公国]
布鲁日[比利时]
安特卫普[比利时]
海牙[荷兰]
罗马[意大利]
米兰[意大利]
雅典[希腊]
里斯本[葡萄牙]
威尼斯[意大利]
柏林[德国]
汉诺威[德国]
汉堡[德国]
慕尼黑[德国]
多特蒙德[德国]
莱比锡[德国]
凯泽斯劳腾[德国]
纽伦堡[德国]
法兰克福[德国]
科隆[德国]
维也纳[奥地利]
奥斯陆[挪威]
阿姆斯特丹[荷兰]
埃里温[亚美尼亚]
安道尔城[安道尔]
瓦杜兹[列支敦士登]
塞维利亚[西班牙]
科尔多瓦[西班牙]
巴伦西亚[西班牙]
安道尔[西班牙]
佛罗伦萨[意大利]
锡耶纳[意大利]
阿西西[意大利]

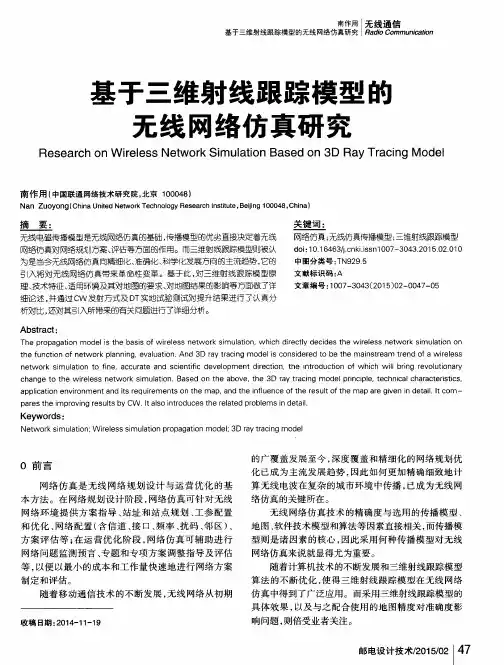

基于三维射线跟踪模型的无线网络仿真研究
型等 。也就 是 说 ， 传 统传 播 模 型是 用 统计 型 传输 模 型 进行 近 似归 纳 的 ， 亦 即是 以三维 数 字 地 图定 义 的地 物 类 型 为对象 ， 并考 虑 上述无 线信 号传 播诸 因素 影 响 ， 以
总结 出来 的经验 公 式进行 计算 的 。
再 据 以进 行射 线追 踪运 算 。 预处理 过 程能 使 Ｉ Ｒ Ｔ同时 具 备镜 像射 线追 踪算 法 的较高精 度 和发射 射线 算法 的 较 快 计 算 速度 ， 这２ 种 射线 追 踪 算 法 都 是严 格 的三 维
无 线通 信 南作用
Ｒａ ｄ ｉ ｏ Ｃｏ ｍｍｕ ｎ ｉ ｃ ａ ｔ ｉ ｏ ｎ； 基 于三维射线跟 踪模 型的无线 网络仿 真研 究
本 研 究采 用 了实 测 值 效果 对 比法 ， 以便 使 读 者 对
发 。该 模 型 根据 天 线 高度 和 电 波主 要传 播 途 径 ， 将 应
量数据 得 出来 的 ， 测 量数据 与 测试环 境 密切相 关 ， 而与 欲进 行 仿 真 区域 的具 体 环 境未 必 就有 很 强 的相 似 性 。
例如， Ｏ ｋ ｕ ｍ ｕ ｒ ａ 模 型是 基 于东 京地 区 大量数 据 测试 的 ， 而诸 多仿 真 区域 的实际环 境 与东京 环境 会相 差甚 远 。
引入三维射线跟踪模型有更清晰的认识 ， 同时对引入 该 模 型所 带 来 问题 的分析 ， 也可 供 网络规 划设 计 优 化
者 参考 。
用定义为发射天线高于周 围建筑物的宏蜂窝 、 发射天
线低 于 周 围建 筑 物 的微 蜂 窝和发 射天 线 高度介 于两 者 之 问 的 一般 蜂 窝 等 ３ 种 场 景 。其 中 ： 前 一种 场 景 是 传 统 的垂直 面模 式传播模 型 ， 采 用 刀 刃 绕 射 算 法
三维电子地图
自古以来，沙盘被广泛应用于军事、教学、旅游等许多领域。
但是传统的沙盘多为实物沙盘，占地广，携带难，表现能力差，且难以适应当前科学决策的要求。
三维电子沙盘于是随着计算机技术、虚拟现实技术的发展，电子沙盘仿真系统应运而生，如今已被越来越广泛的应用于各行各业。
例如电子沙盘仿真系统为军事指挥和训练提供了极大方便，它可以为各级作战指挥提供一个三维的、动态的、可交互的作战模拟地形环境，提供可视化的交互式训练的虚拟环境，极大地提高了训练效果优点1、地形信息准确采用国家标准地形图建立数字地面模型，可以准确的按比例还原地貌形态。
2、地物表示详细直观采用卫星遥感影象做为地表贴面，反映和实地一样的地表形态，河流、植被、道路、居民地等信息一目了然。
3、浏览方便在三维电子沙盘中进行任意缩放和漫游、可以模拟飞行，如同身临其境，对目标进行全方位的观察分析。
发展方向三维电子沙盘如今的发展方向有以下四种：1、基于二维GIS向三维GIS扩展2、三维建模工具3、数字地形图DEM与航空航天遥感影像叠加起来构建三维立体模型4、真三维空间数据模型1、基于二维GIS向三维GIS扩展在二维GIS数据的基础上构建三维GIS是目前三维建模的重要途径之一优点：省略了数据采集的步骤，建模速度比较快缺点：由于二维GIS数据中信息缺失。
例如缺少建筑物的高度信息，只能依据层数推测建筑物的高度。
此方法由于缺乏准确的第三维数据以及空间关系的表达，所能表达的信息少、精度低，进行空间分析能力有限。
2、三维建模工具采用三维建模软件，目前较为常用的是Autodesk公司的sdsMAX和Maya、Multigen公司的Creator、Google公司的SketchUp、Microsoft旗下Caligari公司的trueSpacd等优点：利用采集的空间三维信息构建立体模型的转入转出并制作的三维地物模型外观精细、美观缺点：适合小范围内的三维重建，大范围的三维重建不仅工作量大而且集成匹配较为繁琐3、数字地形图DEM与航空航天遥感影像叠加起来构建三维立体模型这种建模技术较适合大范围区域内三维地形浏览，但是空间对象的编辑、查询和空间分析的功能比较弱。
卫星地图制作三维基站地图
利用卫星地图制作三维基站地图一、背景和思路：目前我公司在日常网优的过程中使用的都是二维的基站电子地图，该地图即使导入目前的地理状况图层也只能大概反映出当地的地理信息，无法将数据库中的站高和基站覆盖范围等详细信息在地图中形象的体现出来，在网优工作人员进行网络投诉和网络规划时存在一定的缺陷，降低了工作效率，延长了处理投诉和新建工程的勘测时间。
因此，为能够方便、快捷地看到基站周围的立体的信息，覆盖的范围，提高工作效率，网络部开发了三维基站地图，将基站的基本信息与卫星三维地图信息都集成到工具中，通过运用工具，促使网络投诉处理和工程勘测等问题得以快速高效的解决。
二、实施步骤（或措施）：1、设计原理：三维基站地图由A,B,C三个GOOGLE EARTH图层组成。
A图层由二维的MAPINFO地图导出，主要实现在卫星地图上显示基站频点的功能；B图层由基站站点生成工具生成，实现在卫星地图上显示基站站点及其基本信息如所属BSC 和小区CI等功能。
C图层由google eartch基站扇区绘制工具生成，实现在卫星地图上显示基站三维扇区的站高，基站基覆盖范围等的信息的生成。
问题难点：（1）我们目前的数据库使用的是GB编码方式，而google earth 使用的是UT-8编码。
在制作google earth所使用的KML文件时要进行编码方式的转换；（2）在三维电子地图中要现实大量的信息，由于各个基站信息的属性不同，要求处理的方式也不同；（3）google earth卫星地图在对敏感部门地区（如政府，军队）都做了模糊化处理，这些地区的卫星图片的分辨率只有200M左右，给我们部分三维基站在地理位置上的显示效果打了一定的折扣。
2、实现过程制作此地图需要用到的工具有GOOGLE EARTH、MAPINFO及其插件MIPT2.1，Mapinfo2Google插件，基站站点生成工具，基站扇区绘制工具。
制作分三个阶段：（1）A图层的制作：1．使用MIPT2.1插件制作基站的二维基站地图；2．使用Mapinfo2Google插件将制作好的二维基站地图导出生成GOOGLE EARTH的KML格式文件。
面向无线电网络规划的电子地图的设计与实现
面向无线电网络规划的电子地图的设计与实现随着移动互联网的发展和对无线电网络的不断需求，越来越多的无线电网络规划工作进行。
然而，无线电网络规划并不是一项轻松的任务，需要考虑很多因素，如地理环境、建筑物、电磁环境、天气等。
使用电子地图进行规划是一种非常有效的工具，它可以实时更新地图数据，方便快捷地分析和规划无线电网络。
在本文中，我们将介绍如何设计和实现一种面向无线电网络规划的电子地图系统。
第一步：数据收集和处理地图系统的基础是地理数据。
在规划无线电网络时，需要收集相关的数据，如建筑物高度、电磁环境数据等。
可以使用全球定位系统 (GPS)、卫星图像和现有地图等多种方式进行数据收集。
然而，这些数据通常是非结构化、非标准化的数据，需要处理和转换成适合于电子地图系统的格式。
这通常需要一些专业的软件来完成，如 ArcGIS 和 QGIS 等。
第二步：地图图层的构建地图图层是地图中的最基本单位，通常包括底图、标签、符号和图例等内容。
在面向无线电网络规划的电子地图系统中，通常需要构建以下几个图层：1. 建筑物图层：用于表示建筑物的高度和位置，这对于规划天线高度和信号覆盖范围非常重要。
2. 地形图层：用于表示地形高度和可能产生影响的地形，这对于规划信号传播和多径衰落的模拟非常重要。
3. 道路图层：用于表示道路和交通情况，这对于规划无线电网格网和蜂窝网格的覆盖范围和容量非常重要。
4. 电磁环境图层：用于表示电磁环境数据，包括电磁干扰和电磁辐射等信息，这对于规划避免电磁干扰和提高电磁兼容性非常重要。
5. 天气图层：用于表示天气情况，如温度、湿度、风速等，这对于规划无线电网络的安全和稳定性非常重要。
第三步：地图工具的设计和实现地图系统中的工具应该提供丰富的功能，如搜索、选择、标注、测量、分析和规划等。
例如，在规划天线高度时，可以在建筑物图层中选择建筑物并使用测量工具测量它的高度，然后在规划工具中输入这些参数计算覆盖范围。
U900网规网优技术
Page 11
高风险站点识别处理－续
SD/TCH低话务高拥塞的站点（短时间高话务，按小时统计话务低）
铁路交通干线部分小区在火车经过时TCH占用较多，但按小时统计的话务量较少；交通 干线地市边界上站点位置更新较多，原来的G900小区配置SDCCH较多的站点。这类站 点需要人工识别。
建议解决方案：
（1）增加/扩容G1800。 （2）若该站点只有1个小区属于此种情况，可以考虑配置2TRX解决。
华为保密信息，未经授权禁止扩散
Page 10
高风险站点识别处理
超高站（定义为：站高>平均站高+30米）
其中平均站高以簇为单位进行计算，若某基站高度 > 该站周围6个最近的基站平
均高度+30米，则该基站为超高站。 建议解决方案：
（1）共天馈方案时，经过RF优化后，GU900中心区域的超高站点可以开启U900，GU900 边缘区域的超高站点不可以开启。 （2）独立天馈方案，U900采取独立天馈，可根据实际需要进行挂高的设计。
Page 5
频率方案
联通现网900M频率是上行909M～915M，下行954～960M，共计29个频点。 Refarming的方案执行后，拿出19个频点用于UMTS做S111，剩下10个频点用于GSM做S111 频率分配方案如下图所示：
Refarming 900M频率方案：
G900使用96～100、120～124号频点，共计10个频点，支持S111连片组网。
U900使用原G900的101～119号频点，共计19个频点，中心频点号上行是2860，下行是3085， 支持S111连片组网。
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
基于ATOLL软件的无线网络仿真优化方法 和家强
基于ATOLL软件的无线网络仿真优化方法和家强发表时间：2018-03-21T15:51:37.503Z 来源：《基层建设》2017年第35期作者：和家强[导读] 摘要：通过福建泉州客运中心站商圈仿真优化，介绍了一种无线网络规划软件与无线网络优化相结合的方法和实践。
江苏省邮电规划设计院有限责任公司江苏南京 210019摘要：通过福建泉州客运中心站商圈仿真优化，介绍了一种无线网络规划软件与无线网络优化相结合的方法和实践。
以网络服务质量及成本控制为调整的出发点，导入现网网络站点情况，结合软件的运算处理模块功能，提出了相应的优化解决方案并做出调整。
以现网的网络测试数据验证了ATOLL软件在网络性能评估、网络预测调整、网络优化指导等方面提升无线网络指标的可靠性及可行性。
关键词：无线网络优化；无线网络规划；ATOLL软件；信号电平值；C/I值近年来，随着无线网络建设规模的壮大、运营模式的发展以及无线网络优化经验的积累，无线网络优化的方法也层出不穷。
但是行之有效的方法和手段并不多，而且很多时候与无线网优工程师的经验水平关系较大，很多参数的调整缺乏一定的科学依据。
如何利用新的手段和新的方法，准确科学的评估无线通信网络、提升无线网络指标成为了一个很有意义的议题。
1.无线网络优化与无线网络规划结合无线网络优化是一个长期的过程，它贯穿于网络发展的全过程。
只有不断提高网络的质量，才能获得移动用户的满意，维护好现有的用户，吸引和发展更多的潜在用户。
无线网络优化的常规方法主要有话务统计法、DT（驱车测试）、CQT（呼叫质量测试）、用户投诉分析、信令分析法、ATU（自动路测系统）分析等。
在日常网络优化过程中，可以通过OMC和路测发现问题，其中最直接的还是用户投诉的反映[1]。
用户投诉描述的是一个个零散的点，难以全面反映整个网络存在的问题；拉网道路测试反映的是一条条线，耗费大量的人力物力，无法反映道路区域以外的实际网络情况；OMC-R能够统计全网的KPI指标，但无法确切定位问题点。
高性能仿真网络电子地图网站的设计与实现
中 图 分 类 号 ：Ｐ １ ． Ｔ ３ ７４ 文 献 标 识 码 ： Ｂ
Ｄｅ ｉ ｎ ａ ｄ Ｉ ｐｌ ａ ｉ ｎ ｆ Ｈｉ ｈ ｙ Ｓｉ ｕ ａ ｅ ｅ ｔ ｏ ｉ ａ ｅ ｓｔ ｓｇ ｎ ｍ ｉ ｔｏ ｏ ｇ ｌ ｍ ｌ ｔ ｄ Ｅｌｃ ｒ ｎ ｃ Ｍ ｐ Ｗ ｂ ｉｅ ｃ
摘要 ： 究电子地图 ， 研 应查询方便 真实准确。随着现代计 算机技术的不断发 展 ， 地图管理 信息 系统 已经不再是拘泥于二维平 面的地图 ， 通过 与网络技 术 、 多媒体 技术进 一步结 合 ， 可实现高性 能 、 更易于使 用的信息系统 。系统利用 网络技术 、 数据库技
术及 多 媒体 技 术 构 架 ， 发一 种 基 于 网 络 的 高性 能 仿 真 三 维 电 子地 图检 索 网站 。 网站 可 以三 维 形 式 ， 地 图信 息 进 行 浏 览 、 开 对
查询 ， 可实现地 图的缩 放及拖 动等功 能。系统 能够 达到快 速搭建 、 简单 操作 、 方便维 护 、 易于扩展 的现代网站管理 和地图信 息系统 的要求 ， 可以达 到准确 真实。
关 键 词 ： 真地 图 ； 子地 图 网 站 ； 据 库 ； 图 信 息 管 理 系 统 ； 维 电 子 地 图 仿 电 数 地 三
ＫＥＹＷ ＯＲＤＳ：Ｓ ｍｕ ａ ｅ ｐ；Ｅ ｅ ｔｏ ｉ ｐ ｗ ｂ ｉ ；Ｄａａ ａ ｅ ｉ ｌｔ ｄ ｍａ ｌ ｃｒ ｎｃ ｍａ ｅ ｓ ｅ ｔ ｔｂ ｓ ；Ｇｅ ｇ ａ ｈ ｉ ｏ ａｉｎ ｓ ｓｅ ｏ ｐ ｍｆｒ ｔ ｙ ｔ ｍ；３一Ｄｉｉｏ ｌｃ ｒ ｍ ｏ ｖｓ ｎ ｅｅ —
Ｎ ｎ ｈｎ ｉ ｇｉ ３０ ８ Ｃ ｉａ ａ ｃａｇＪ ｎ ｘ ３０ ３ ， ｈｎ ） ａ
aircom操作步骤
Aircom 操作步骤中兴通讯移动网规网优部朱如霞目录Aircom 操作步骤简要 (1)一检查地图并且导入aircom (3)二导入无线参数模板 (5)三, 导入站点信息 (6)四绘制或者导入polygon信息. (7)五定义filter (11)六设置传播模型 (14)七对站点进行全局设置 (15)八clutter parameter设置 (20)九terminal type设置 (20)十撒入话务 (23)十一路损预测 (24)十二进行仿真 (25)一检查地图并且导入aircom1, 首先要检查电子地图的格式,把地图所有文件夹(clutter,height,vector)里面的index, menu或者projection文件改成txt文本格式.2,回车符检查:必须比文本行多一个回车符,如果此项不检查,会导致地图无法显示.3,打开aircom,新增一个项目,在coord system页面里的change中设置投影格式和投影带,设置的依据来自height文件夹下面的projection文件里面从参数.比如我现在用的电子地图的projection文件内容如下:WGS8436UTM0.033.000000 500000 0则表示选用UTM的投影方式,是Universal Transverse Mercator的缩写,投影带是36,起始经度为33度.则我的坐标设置如下图所示.我们常见的地图投影方式有两种,一种就是示范中的UTM的投影方式,一种是国内地图常用的Gauss-Kruger 投影方式.需要点击save来保存.4,导入地图数据目录和用户文件夹目录(用户文件夹需要预先创建)..5,计算地图边界.通过以上几步,地图导入就完成了.二导入无线参数模板.1, 点start进入项目, 然后从file-import-xml,打开导入xml import的对话框,把提供的所有无线参数打开,导入config和Templates两个页面下的所有项,用Raplace 的方式导入项目.其中，bearer项要再次导入一遍,这是aircom的一个bug,如果只导一遍, hsdpa 承载的编码方式和编码速率会错乱.这样无线参数模板就导入该项目中了.三, 导入站点信息1, 打开站点导入表,检查宏的安全级,如果宏的安全级为高,则把宏的安全级设置为中或者低后关闭重新打开.site import.xls2, 在导入表中把相应信息填入,并且通过运行宏把数据转换为xml文件,下图中是运行宏后弹出的页面.3, 从file-import-xml 进入xml import对话框,把上一步骤转换得到的xml导入aircom中,这样站点信息就导入进来了.打开2Dview窗口及其控制面板,在弹出的控制面板中把filters里面的All勾上,即可在2Dview窗口看到我们导入的站点信息.同样,可以通过控制面板查看地图信息,vector矢量信息,高度信息等.四绘制或者导入polygon信息.1,进入aircom 的Utilities模块下面. 从tools-vector进入polygon信息管理面板.2, Add一个我们需要的polygon3, 选中我们需要绘制的polygon下的tab文件,然后点击shapes按钮进入绘制工具页面绘制工具有下图所示的这几个,一共有八个工具,根据从左到右和从上到下的顺序分别是polygon图形选中工具, 不闭合矢量添加工具, 闭合polygon添加工具, polygon上的点移动工具, polygon上点增加工具, polygon上点减除工具, 移动polygon图形工具, 删除polygon图形工具.我们选中闭合六边形的这个polygon绘制工具,就可以在2Dview窗口里面绘制polygon了(绘制完双击,polygon就会自动闭合).4,如果不是新绘制polygon,而是导入提供的已有polygon信息,导入的方法如下:右键点击我们创建好的vector,从右键菜单中选择import vector file, 把已有的polygon导入(tab格式).导入后把原有的tab文件删除.我们管理两个以上的polygon的时候,如果要把一个小的polygon从大的里面抠出掉, 就在vector下面把小polygon的tab文件导入进来.如下面图中的mu 这个vector,已经把密集城区du抠除掉了,这个vector表示纯粹的一般城区.通过以上几个步骤,我们完成了polygon绘制或者导入工作.所有的polygon绘制或者导入完成后,要在这个管理页面中点击save all按钮,把所有的改动保存.所有自己添加的polygon信息都可以在2Dview窗口的控制面板中user vectors里面查看.五定义filter1,定义完polygon后重新回到Asset 3g模块下. 从database-filters进入filter定义界面.点击Add即可增加一个filter,为filter设置约束条件.点击下一步,对设置的条件进行编辑.一直点击下一步直到完成, 由此就设置了一个filter. Filter的实际功能是用于区分不同类别的基站, 在2Dview的面板中可以查看各个filter下面的站点在2Dview窗口中的显示.同时也可以在站点列表中查看各个filter中站点的情况.六设置传播模型传播模型参数我们已经在第二步导入无线参数模板的时候一并导入了,但是各地无线传播环境千差万别,实际环境和模板数据未必一致,所以我们需要对我们导入的传播模型做一个修改.从configuration-propagation model – model进入可以在传播模型界面中的General页面中修改频段值,在pathloss页面中修改传播模型的参数(可以是经验数值,也可以是测试值校正得到的数值).其余三个页面不用做修改.七对站点进行全局设置1, 从database-sites 打开站点信息表,点击最右下角的Globe Edit按钮,进入全局设置页面. 首先选择需要全局设置的filter, 然后对下图界面中的以下几个页面进行编辑和参数设定:Node config, UMTS Antennas, Cell Params, Cell power, HSDPA(如果做HSDPA仿真需要设置该页面), Cell Antennas. 下面分别是这几个页面设置的截图.Node config页面: perform carrier Edit 这项打勾,另外选择NodeB type,如果是R99仿真,则选择图中的这个类型,如果有HSDPA业务参与的仿真,则选择HSDPA站点类型.UMTS Antennas页面: 需要选择天线,传播模型和传播的预定范围(此项用来计算路径损耗,含义是计算在这个预定距离内的地图上的每一个格点到该站点天线发射端的路径损耗,超过这个距离范围的不计算.所以该值不能设置过小,以免有的实际在小区半径范围内的格点计算不到.但是也不能设置过大,以免增加不必要的计算而浪费内存).Cell Params页面设置如下图所示,数值根据实际情况设置,下面为演示值.Cell Power页面设置如下图所示:如果有HSDPA业务参与仿真,需要给HSDPA预留功率,在HSDPA Link Power处填入,下图中的功率值也是演示值.HSDPA页面设置如下图所示: 把所有CQI命名的编码速率都选上.如果是纯R99的网络进行仿真,这个页面不需设置.Cell Antenna页面设置如下图所示,如果馈线长度已经从基站导入表中一起导入的话,此处馈线长度不需重复设置,但是需要选择馈线种类.(馈线的频段和单位长度的损耗值可以在Equipment-feeder中查看或者更改).所有以上六个页面设置完成后点击Apply提交,这样du这个filter里面的站点参数就设置完成了,同样可以对其他filter进行全局设置,设置方法与上同.八clutter parameter设置从configuration- clutter parameter- 3g进入, 第一列表示各种地物上的室内阴影衰落标准差,第二列表示室外阴影衰落标准差,第三列设置的是穿透损耗.九terminal type设置从configuration- terminal types进入. 选中一种业务,对下面的clutter和polygons 两个页面进行设置.Clutter页面的设置入下图所示.其中第一列数值设置的是该种业务在室内使用的比例.第二列数值设置的是在每种地物中的话务的权重, 这个需要根据对当地的了解情况来设置, 第三列数值是归一化以后的权重,自动计算得到,不需要设置.单位为Erl(如果是hsdpa业务,此处填入数值的单位是用户数).需要主意的是此处填入的话务量并非真实网络的话务量,鉴于数据业务上下行话务量的不对称性,这里填入的数值是上行话务量/上行激活因子或者下行话务量/下行激活因子得到的结果.激活因子的设置从configuration-service进入, 电路域业务的激活因子的设置在General页面中, 如下图所示. V oice业务的激活因子就是默认的上下行各50%,vedio voice业务的激活因子是默认的上下行各100%.分组数据域业务的激活因子的设置在UMTS UL Bearers页面和UMTS DL Bearers页面设置中. 数据业务的上行激活因子可以都设置为10%(或者其他值), 下行的激活因子通过计算得到, 下行激活因子=下行话务量/(上行话务量/上行激活因子).十撒入话务从Arrays-traffic-traffic wizard进入, 选择需要参与仿真的业务,一直点击下一步到完成,就在2Dview中撒入我们设定的话务量,需要主意的是要撒入话务的区域必须完整地显示在2Dview窗口中,否则在窗口外的部分不会有话务撒入.十一传播损耗预测从tools-pathloss predictor进入,或者直接即可进入预测界面.选择需要预测的站点所在的filter,和预测精度(打勾选中表示与地图精度一致). 这两项设置完成后开始预测,预测的文件全部保存到最初设置的pred文件夹中.十二进行仿真从Arrays-simulator-simulator wizard进入,或者直接点击进入仿真.下面是对仿真进行的一些设置的图.设置仿真的精度和地图精度一致.选择需要参加仿真的filter.选择需要参与仿真的业务.一直点击下一步到完成. 在跳出的仿真控制面板中填入要扫描的次数,推荐扫描20次就足够.仿真完成后所有的条目都会在2Dview的控制面板中显示.我们通常需要查看的有best RSCP, pilot Ec/Io, pilot polluter, UL coverage probability, DL coverage probability,以及HSDPA仿真需要查看的一些项都可以在控制面板中查看. 另外打开Arrays-simulator-report,可以显示网络的总体报告.仿真完成后可以看到这个网络的整体情况和各个扇区的覆盖情况,根据仿真的结果调整天线的方位角,下倾角,或者根据许可情况调整站高或者增减站,使得整个网络的KPI满足要求. 调整过后需要重新计算传播损耗才能重新仿真.。
EV-Globe概括说明
EV-Globe Creater开始实施研发，系统在稳定性方面以及所占资源方面有所改善。
4
2.1
2007.8
EV-Globe开发环境由.NET 1.1 framework的框架升级到.NET2.0的框架。
EV-Globe Pro开发出了快速矢量的功能，快速矢量能设置矢量的风格，能实现矢量注记如沿线注记、精灵注记；三维分析方面更加完善，能实现通视分析、淹没分析，距离、面积量算更加准确，完全兼容KML、KMZ地标文件。能支持大批量三维模型，如数字城市等；并且三维模型、影像、矢量都能存放在EV-Globe Server端，系统界面得到重新设计。
矢量的查询与显示相分离技术为了提高矢量查询的效率，我们采用了查询与显示相分离的技术，即查询和显示采用两套数据，用来显示的数据是经过预处理的建立的金字塔结构的文件数据，可以极大的满足客户端加载和渲染的速度。
与现有GIS服务器的无缝集成EV-Globe的地图服务器采用Net remoting技术可以和现有主流GIS平台实现无缝集成，充分发挥现有GIS平台强大查询功能，现在已完成了与Supermap objects的无缝集成。
•后勤保障辅助平台
本系统主要以EV-Globe为基础，将全国各地的粮库、粮仓、机场、港口、航空公司、十大救灾物资储备仓库、各地地震应急预案、铁路、公路、远洋运输公司等综合管理起来，为部队行军、演练等做后勤保障信息服务，同时系统在物资运输等过程实时监控。系统还提供了红、蓝方军事对抗演习。
2
1.0正式版本
2006．2
EV-Globe Pro在原来的基础上，可以实现图层管理，数据维护，简单的三维模型导入，矢量栅格化显示。对比分析浏览。影像服务器更加完善。
三维电子地图
三维电子地图讲稿一、三维电子地图的背景随着计算机图形学、数据库应用的深入,电子地图和GIS得到了快速的发展,并己大量投入到实际运用中。
其主要应用领域一直是空间数据的二维可视化。
同时人们越来越多地要求从真三维空间来处理问题。
在八十年代末期,随着计算机三维建模技术的出现和发展,许多研究者开始了三维地形、地物等自然场景的表现,并延伸出针对地图的三维可视化研究。
而地图的三维虚拟表达是一个以科学可视化与虚拟现实理论、地图符号与色彩理论以及信息传输、空间认知、地图感受等为理论基础,涉及三维可视化与虚拟现实技术、数字制图技术、地理信息技术、多媒体技术等多学科和技术的研究领域。
从应用的角度研究三维电子地图模型,对于增强地图表现力、提高广大地图用户的识图用图水平有很大作用,因此地图走向三维可视化是其发展的方向和必然趋势,同时地图的三维表达也是地图虚拟现实可视化的前提。
三维地图和虚拟现实地图己经成为地图学的一个新的研究领域,它们的研究也将促进地图学理论和技术的进一步发展二、三维电子地图的现状和存在问题三维电子地图经过十余年的发展,在许多方面取得了丰富的成果,在一些领域逐渐开始得到应用。
但是,三维地图也面临着一些技术挑战,许多关键技术没有得到很好的解决。
列入,如何自动重构三维地理数据源,如何实现海量数据的可视化等。
而且由于三维地理数据具有海量的数据和复杂的数据关系,而目前的数据库系统并不支持三维空间数据的管理,因此,需要在扩展目前的数据库系统的基础上,解决空间数据的管理和空间查询等关键问题。
当前研究和开发三维地图的思路可归纳为:(1)由二维向三维可视化领域扩展,包括由平面图转化为三维图形,典型的例子是对卫片通过专门仪器描绘出等高线或者获得DEM技术非常成熟,其数据格式通用性很强,可以描述大范围内的地图地形;(2)直接采集三维数据,三维电子地图设计与实现构建三维图形,包括建立三维仿真、虚拟现实(VR)等,多数属于专有数据,偏向于小范围内的细节展示,不适合于大范围的城市概貌的表现;(3)近两年,随着网络技术的飞速发展,电子地图的研究和应用也开始转向Internt网络,例如利用工nternet网络在WEB上发布和出版二维航片、公路交通图和三维地形数据,为用户提供空间数据浏览和简单的查询功能,具有应用范围广泛、应用平台无关性、操作简便等特点。
三维数字电子地图在网规网优中的应用价值
10
老码头-HLH-1
3
黄家-HLH-1
2
黄车电-HLH-1 10
黄东全-HLH-1
2
南水站-HLH-1
5
南水站-HLH-3
5
探索站-HLH-2
3
南浦桥西HLH-3
4
中乔-HLH-1
2
0
130
130
4
120
140
7
260
245
8
120
120
13
165
165
0
285
285
6
210
200
3
0
0
2
340
340
2
2. 三维电子地图种类（精度）
5米
用于核心城市 微蜂窝管理
用于辅助中 心城市区域
采样间隔
20米
用于城乡结 合部地区
用于广阔的 荒漠地带
50米
100米
通信领域最常用的三维电子地图，不仅包括二维的地物地貌（Clutter）、河 流道路矢量、地标等信息，还包括了地形、建筑物（地图精度至少5米）等三维信 息。这些都是规划优化软件进行覆盖预测、干扰分析以及频率规划的重要基础数
优化前后RSRP指标对比（左：优化前；右：优化后）
优化前后RS SINR指标对比（左：优化前；右：优化后）
优化前后指标统计：
KPI
说明
优化前 优化后
RSRSRP
>-100统计占比 78.48% 85.80%
优化前后PDCP Throughput DL指标对比（左：优化前；右：优化后）
RS SINR
>0统计占比 94.79% 95.28%
电子地图相关技术交流
常用仿真用三维电子地图介绍 Mapinfo地图简介 卫星影像地图简介 地图应用案例 相关方案推荐
目录
1
什么是电子地图？
电子地图又称数字地图，是数字化的地图。是以数 字形式记录、存贮的地图。 移动通信网络规划与优化都需要进行准确的场强覆 盖预测，而地理环境对无线电信号传播的影响非常大， 不考虑这些因素就无法保证预测结果的准确性。 移动通信用数字地图包括地形高度，地面用途种类 等地理信息，是规划软件进行覆盖预测、干扰分析以 及频率规划的重要基础数据。
29
Mapinfo地图的基本要素
类别
编号
层名
整饰
1
图面整饰
境界
2
行政区域
3
行政境界
地面类型
4
土地覆被
5
公园绿地
水系
6
河流湖泊
地形
7
地形地貌
8
居民地
9
郊区村落 城市街区
10
建筑楼群
11
铁路
12
高速公路
13
国道
14
省道
道路
15
16
其他道路 高架道路
17
地铁隧道
18
主要街道
19
一般街道
机场
20
机场码头
21
行政注记
22
注记
23
文化设施 商业设施
24
其他设施
30
Mapinfo地图精度
二维数字地图（1:2000比例尺）
31
Mapinfo地图精度
二维数字地图（1:10000比例尺）
32
Mapinfo地图精度
二维数字地图（1:5万比例尺）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线网优仿真三维电子地图
随着时间的推移和经济的快速发展，城市不断扩大，城市化建设日新月异，同时，随着通信网络建设日益深入开展，通过专业的网优软件和最新的电子地图数据，对网络建设和优化进行精确估算，对提高网络通信质量、解决网络资源配置不合理现象发挥了显著的作用。
产品例图展示
DOM数据是描述网络覆盖区域内地表状况的地面覆盖数据，DOM数据中各种地貌类型以不同颜色和属性等其它方法明确区分。
BDM 数据是描述网络覆盖区域内建筑物群分布的数据，采用栅格数据结构或矢量数据结构，按规定分辨率以图象形式表示地面建筑物群的分布情况。
LDM数据是描述网络覆盖区域内地理要素的地物分布数据，LDM数据中各种线状地物类型以不同颜色和属性等其它方法明确区分。
DEM与BDM叠加，有利于解决建筑物对地形地貌的影响，特别是在地形起伏不大的平原地带，建筑物对地形的影响尤为突出。
DOM地图数据BDM地图数据
LDM地图数据 DEM与BDM叠加地图数据
产品应用展示
三维电子地图在路测中发挥着重要作用，为路测提供可行性测试路线，测试区域规划以及后期数据分析等等。
通过三维电子地图，可以进行站点规划，频率规划等，为网络规划提供指导性建议。
路测及分析图网络规划图。
