铝酸盐水泥要点
铝酸盐水泥使用温度
铝酸盐水泥使用温度全文共四篇示例，供读者参考第一篇示例：铝酸盐水泥是一种常用的建筑材料，具有较高的强度和耐久性，被广泛应用于各种工程中。
在使用铝酸盐水泥时，其使用温度是一个非常重要的参数，影响着其性能和施工效果。
本文将探讨铝酸盐水泥的使用温度对其影响及相关注意事项。
一、铝酸盐水泥的特点铝酸盐水泥是一种矿物胶凝材料，具有较高的强度、抗温性和化学稳定性。
其主要成分为铝酸盐晶体和硅酸盐晶体，通过高温熟料磨碎而成。
铝酸盐水泥在水中反应生成硅酸盐凝胶体，具有良好的水化性能和胶凝性能，可用于各种混凝土、砂浆和水泥制品的生产。
铝酸盐水泥的使用温度范围一般为5℃-40℃之间。
在低温下，水泥水化速率较慢，会延长凝固时间，影响施工进度；而在高温下，水泥水化速率会加快，早期强度发展快，但容易导致水泥失水、开裂等问题。
在选择铝酸盐水泥使用温度时，应根据实际情况进行调整，以保证施工质量和效果。
在低温环境下使用铝酸盐水泥时，需要注意以下几点：1. 控制水泥的水化速率，可采用加热设备或保温措施，提高环境温度，加快水泥水化速率；2. 保证水泥的质量和水泥浆的均匀性，避免水泥冻结或结冰；3. 注意防潮措施，避免水泥的吸湿现象；4. 低温环境下施工结束后，应及时对施工部位进行保温处理，以保证水泥的正常硬化和强度发展。
五、结语第二篇示例：铝酸盐水泥是一种新型水泥材料，它具有优异的耐高温、耐酸碱性能，在特殊环境中有着广泛的应用。
对于铝酸盐水泥的使用温度，是一个非常关键的问题，下面我们就来详细探讨一下。
铝酸盐水泥的理化特性使其在高温环境中具有良好的稳定性，一般来说，铝酸盐水泥的使用温度范围在800℃-1600℃之间，其具体使用温度取决于不同种类的铝酸盐水泥和不同的应用环境。
在这个温度范围内，铝酸盐水泥具有优异的抗高温性能，能够承受高温环境下的压力和热变形，确保工程的安全和可靠运行。
铝酸盐水泥的使用温度还受到其配方和制备工艺的影响。
一般来说，铝酸盐水泥中的主要成分是氧化铝、硫酸铝和硫酸钙等，并且还需要添加一定的矿物掺合料和控制剂。
铁铝酸盐水泥 标准
铁铝酸盐水泥是一种具有自主知识产权的我国新型建筑材料，其具有优良的力学性能、耐腐蚀性能和较低的热膨胀系数。
针对铁铝酸盐水泥的质量标准，以下几个方面进行介绍：
1. 铝酸盐水泥国家标准：GB 2012000《铝酸盐水泥》是我国铝酸盐水泥的国家标准，该标准规定了铝酸盐水泥的分类、技术要求、试验方法、检验规则等内容。
铝酸盐水泥按照氧化铝含量分为两类：一类是氧化铝含量在40%～55%的水泥，另一类是氧化铝含量在55%～70%的水泥。
2. 技术要求：铝酸盐水泥的技术要求包括：细度、凝结时间、强度、体积稳定性、抗腐蚀性能等。
细度要求通过45μm筛孔的筛余物质量分数不大于5%；凝结时间要求在60分钟～480分钟之间；强度要求28天抗压强度不小于60MPa；体积稳定性要求28天线性收缩率不大于0.1%；抗腐蚀性能要求在4%的盐酸溶液中，28天抗压强度保持率不小于80%。
3. 试验方法：铝酸盐水泥的试验方法包括：细度试验、凝结时间试验、强度试验、体积稳定性试验、抗腐蚀性能试验等。
试验方法分别按照GB/T 1345、GB/T 17671、GB/T 19145、GB/T 20229等国家标准进行。
4. 检验规则：铝酸盐水泥的检验规则包括：出厂检验、型式检验和复试。
出厂检验项目包括细度、凝结时间、强度、体积稳定性等；型式检验项目包括细度、凝结时间、强度、体积稳定性、抗腐蚀性能等；复试项目包括细度、凝结时间、强度、体积稳定性等。
5. 包装、储存和运输：铝酸盐水泥应采用防水、防潮包装，包装袋上应标明产品名称、规格、生产厂家、生产日期等。
水泥在储存过程中应保持干燥、通风，避免受潮、雨淋。
运输过程中应防止剧烈震动和颠簸，确保水泥质量。
铝酸盐水泥砂浆配合比

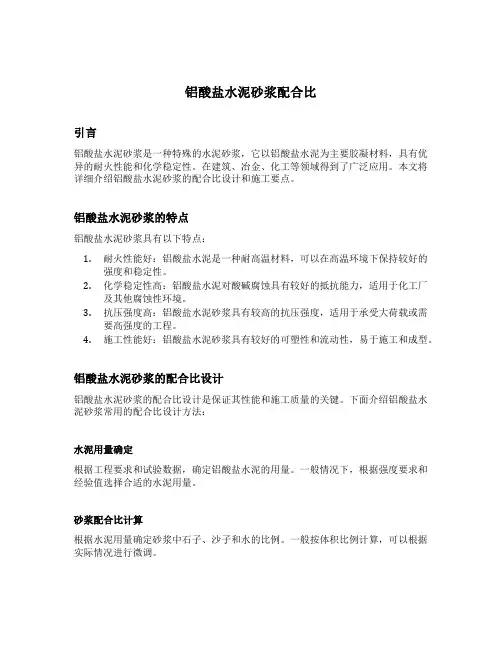

铝酸盐水泥砂浆配合比引言铝酸盐水泥砂浆是一种特殊的水泥砂浆，它以铝酸盐水泥为主要胶凝材料，具有优异的耐火性能和化学稳定性。
在建筑、冶金、化工等领域得到了广泛应用。
本文将详细介绍铝酸盐水泥砂浆的配合比设计和施工要点。
铝酸盐水泥砂浆的特点铝酸盐水泥砂浆具有以下特点：1.耐火性能好：铝酸盐水泥是一种耐高温材料，可以在高温环境下保持较好的强度和稳定性。
2.化学稳定性高：铝酸盐水泥对酸碱腐蚀具有较好的抵抗能力，适用于化工厂及其他腐蚀性环境。
3.抗压强度高：铝酸盐水泥砂浆具有较高的抗压强度，适用于承受大荷载或需要高强度的工程。
4.施工性能好：铝酸盐水泥砂浆具有较好的可塑性和流动性，易于施工和成型。
铝酸盐水泥砂浆的配合比设计铝酸盐水泥砂浆的配合比设计是保证其性能和施工质量的关键。
下面介绍铝酸盐水泥砂浆常用的配合比设计方法：水泥用量确定根据工程要求和试验数据，确定铝酸盐水泥的用量。
一般情况下，根据强度要求和经验值选择合适的水泥用量。
砂浆配合比计算根据水泥用量确定砂浆中石子、沙子和水的比例。
一般按体积比例计算，可以根据实际情况进行微调。
石子用量确定根据砂浆配合比计算出所需石子的体积或重量。
选择适当规格的石子，并按要求进行筛分。
沙子用量确定根据砂浆配合比计算出所需沙子的体积或重量。
选择适当规格的沙子，并进行筛分以去除杂质。
水用量确定根据砂浆配合比计算出所需水的体积或重量。
选择清洁、无杂质的水，并控制水灰比以保证砂浆的流动性和强度。
铝酸盐水泥砂浆施工要点铝酸盐水泥砂浆施工时需要注意以下要点：1.原材料准备：选择优质的铝酸盐水泥、石子、沙子和水，确保原材料符合相关标准。
2.配合比准确：严格按照设计的配合比进行原材料的调配，控制好各个成分的比例。
3.搅拌均匀：采用机械搅拌或手工搅拌方式将原材料充分混合，确保砂浆均匀一致。
4.施工工艺：根据具体情况选择适当的施工方法，如喷涂、抹灰等。
在施工过程中注意操作规范，保证施工质量。
铝酸盐水泥的制备与性能研究
铝酸盐水泥的制备与性能研究铝酸盐水泥是一种特殊的水泥，它以高岭土和石灰石为主要原料，再加入适量的氟化铝和硅酸盐等助剂，经过高温煅烧和水洗处理后制成。
铝酸盐水泥在使用中具有很好的化学稳定性和耐久性，被广泛应用于高温、高压、酸碱等特殊环境下的建筑、化工、航空等领域。
铝酸盐水泥的制备制备铝酸盐水泥的主要原料是高岭土和石灰石，其中高岭土是铝酸盐水泥制备的关键原料。
高岭土主要由伊利石和蒙脱石等矿物组成，含有较高的Al2O3和SiO2，经过粉碎、筛分、干燥等处理后，再加入适量的氟化铝和硅酸盐等助剂，混合均匀后，放入旋转窑中进行固相反应。
反应终点温度一般在1300℃左右，反应产物经过水洗、过筛等处理后，制成铝酸盐水泥。
铝酸盐水泥的性能研究1. 物理性能铝酸盐水泥的物理性能包括密度、孔隙率、抗压强度等指标。
其中，密度一般在2.7-3.0g/cm3之间，比普通水泥略高；孔隙率一般低于25%，比普通水泥低；抗压强度一般在45-70MPa之间，比普通水泥高。
2. 化学稳定性铝酸盐水泥具有较好的化学稳定性，能够在酸碱、高温、高压等特殊环境下保持良好的性能。
经过研究发现，铝酸盐水泥在酸性环境下表现出较好的抗腐蚀性能；在高温环境下，其强度和稳定性能都得到了良好的保持和提升；在海水环境下，其耐久性也得到了良好的验证。
3. 施工性能铝酸盐水泥的施工性能与普通水泥相当，具有良好的可塑性和适应性，能够满足不同场合下的施工要求。
但铝酸盐水泥的凝固时间相对较长，需要注意施工过程中的时间控制和细节处理。
结语铝酸盐水泥的制备与性能研究是一个复杂而重要的工作。
在制备过程中，需要保证原材料的质量和配比的准确性，同时需要注意炉温、反应时间等参数的控制。
在性能研究方面，需要进行多方位、全方位的测试和验证，以便更加准确地了解铝酸盐水泥的性能特点和应用前景。
铝酸盐水泥
3.2 铝酸盐水泥铝酸盐水泥是以铝酸钙为主要成分的各种水泥的总称。
属于特性水泥。
品种有：铝酸盐水泥、特快硬矾土水泥、铝酸盐自应力水泥、低钙铝酸盐耐火水泥等。
1. 铝酸盐水泥的矿物组成、水化与硬化（1）定义：以铝矾土和石灰石为原料，经煅烧制得以铝酸钙为主要成分的熟料，经磨细制成的水硬性胶凝材料。
（2）主要成分：铝酸一钙（CaO﹒Al2O3，简式CA）和二铝酸一钙（CaO﹒2Al2O3，简式CA2），还有少量的硅酸二钙及其他铝酸盐。
（3）水化与硬化铝酸盐水泥的水化与硬化主要是铝酸一钙的水化和结晶作用。
在不同的温度下铝酸一钙生成物不同。
在较低温度下，水化物主要是CAH10和C2AH8,所以铝酸盐水泥水化后密实度大、强度高。
在温度大于30℃时，强度则大为降低。
CAH10和C2AH8都是不稳定的，会逐步转化为C3AH6。
结果使水泥石析出游离水，增大孔隙率；强度下降；虽然硬化快、早期强度很高，但后期强度会大幅下降，在湿热环境尤其严重。
2. 铝酸盐水泥的技术性质铝酸盐水泥常为黄色或褐色，也有呈灰色的。
其密度与堆积密度与硅酸盐水泥相近。
按含量百分数分为四类：CA-50 50%≤Al2O3﹤60%CA-60 60%≤Al2O3﹤68%CA-70 68%≤Al2O3﹤77%CA-80 77%≤Al2O3国家标准规定：（1）细度：比表面积不小于300㎡/kg或0.045mm筛余不得超过20%。
（2）凝结时间（胶砂）：CA-50 CA-70 CA-80初凝时间不得早于30min，终凝时间不得迟于6h；CA-60初凝时间不得早于60min，终凝时间不得迟于18h。
3.铝酸盐水泥的特性和应用（1）长期强度有所降低，铝酸盐水泥不宜用于长期承重结构及处在高温高湿的结构，一般混凝土结构中禁止使用、（2）早期强度增长快。
故宜用于紧急抢修工程及要求早期强度高的特殊工程。
（3）水化热大，且释放速度快。
实用于冬季施工，但不宜用于大体积混凝土工程。
铝酸盐水泥生产工艺
铝酸盐水泥生产工艺
铝酸盐水泥是一种新型水泥，具有快硬、高强、抗硫酸盐侵蚀、抗高温等特点，广泛应用于高速公路、隧道、高温炉窑等工程领域。
下面介绍一种常用的铝酸盐水泥生产工艺。
首先，铝酸盐水泥的生产需要原料铝酸盐和矿渣粉。
铝酸盐可以是高岭石、石灰石、铝矾土等，矿渣粉可以是矿渣、煤矸石等。
原料经过破碎、磨细后，与适量的石膏按一定比例混合。
接下来是炉料的制备。
将原料和煤粉按一定比例混合，并加入适量的煤气点火。
炉体采用煤气循环加热方式，炉温控制在1200-1300℃。
煅烧过程中，铝酸盐和矿渣形成硅酸盐和三元酸盐，在高温下反应生成水泥熟料。
煅烧时间一般为20-30分钟，在高温下保
持炉体均匀加热，确保反应充分进行。
煅烧结束后，将炉渣熔体冷却后破碎成矿渣粉。
然后，将矿渣粉与熟料按一定比例混合，形成成品铝酸盐水泥。
最后，根据不同要求，可以进行水化热处理和磨细处理。
水化热处理可以增强水泥的早期强度，磨细处理可以改善水泥的颗粒度和活性。
总的来说，铝酸盐水泥的生产工艺主要包括原料制备、煅烧反应和成品制备等步骤。
通过合理控制原料比例和煅烧工艺，可以生产出高质量的铝酸盐水泥。
铝酸盐水泥砂浆配方
铝酸盐水泥砂浆配方
铝酸盐水泥砂浆配方
配制原则：
①铝酸盐水泥砂浆配制应采用低水含量原则，最佳配制量应控制在25%-30%，以达到最佳性能。
②铝酸盐水泥砂浆配制应采用较大的沙量，即沙粉比较大，以避免其凝结性及弹性有所减弱。
③铝酸盐水泥砂浆的砂比和水泥比要求尽量接近，否则将会影响水泥的凝结性及弹性，从而影响到最终的结构性能。
④铝酸盐水泥砂浆的抗压强度要求不低于C30，且其回弹模量应大于20MPa。
⑤砂浆中配有外加剂，改善其砂浆快硬时间及耐久性。
配方：
1）铝酸盐水泥砂浆
铝酸盐水泥：水泥比要求2.5：1
砂子：沙粉比要求4-5：1
砂比：高于1.45
水：控制在25%-30%
2）配有增强剂的铝酸盐水泥砂浆
铝酸盐水泥：水泥比要求2.5：1
砂子：沙粉比要求4-5：1
砂比：高于1.45
水：控制在25%-30%
增强剂：耐候性高塑料改性添加剂、聚丙烯酰胺添加剂、增稠剂、粘合剂等，比例在2%
以上。
铝酸盐水泥
Al2O3过高，CA2过多，使水泥早期强度降低。
（2）氧化钙
氧化钙过高，熟料中容易出现C12A7；氧化钙过 低，大量形成CA2。熟料烧成温度随CaO含量增加 而降低，采用烧结法生产时，若CaO过高，烧成温 度范围较窄，生产不易控制。
（3）氧化硅
适量（4%~5%）能促进生料更均匀地烧结，加 速熟料形成。但氧化硅过多，C2AS含量相应增加， 水泥的早强性能降低。一般认为SiO2含量不宜超过 10%。
产时，呈粒状（10~20微米）。
（3）七铝酸十二钙（C12A7）
结构中铝和钙的配位极不规则，结构中存在大 量空腔，水极易进入。因此，C12A7水化、凝结极快， 但强度不及CA高。当水泥中C12A7较多时，水泥出 现快凝，甚至强度倒缩，耐热性下降。
（4）钙铝黄长石（C2AS）
晶格中离子配位对称性很高，故水化活性极低。
3、生产方法
可采用熔融法和烧结法。
（1）熔融法
将生料置于电炉、高炉、反射炉或转炉中熔融 制取熟料。实际生产的熔融温度1300~1400℃。 （2）烧结法 回转窑烧成，烧成温度1300~1330 ℃。
四、高铝水泥的硬化过程
高铝水泥水与针状晶体互相交叉搭接，形 成坚固的骨架结构，氢氧化铝凝胶填充其间，且结 合水量大，因此孔隙率低，结构致密，使水泥获得 较高的机械强度。
CA属于单斜晶系，熔融温度1600℃。其晶形与
煅烧方法、冷却条件等因素有关，熔融法生产高铝 水泥熟料中的CA呈棱柱状（5~10微米），烧结法 生产熟料中的CA呈不规则矩形或板状。
（2）二铝酸一钙（CA2）
高铝水泥中CaO含量较低时，CA2较多。其水 化硬化较慢，早强低，但后期强度能不断增长。如 果CA2含量过高，将影响高铝水泥的快硬性能。但 随CA2增加，水泥的耐热性能提高。属于单斜晶系。 熔融法生产时，CA2晶体呈巨大棱柱状；烧结法生
铝酸盐水泥
1.1 铝酸盐水泥的矿物组成
铝酸盐水泥的主要矿物组成是铝酸一钙(CaO•Al2O3，简 写为CA)和其他铝酸盐矿物以及少量的硅酸二钙(2CaO•SiO2)。 CA具有很高的水化活性，其凝结正常，但硬化迅速，是铝酸 盐水泥的强度来源。
1.2 铝酸盐水泥的技术要求
根据《铝酸盐水泥》(GB 201—2000)的规定，铝酸盐水 泥按Al2O3的含量百分数分为4类：CA-50(50%≤Al2O3＜60%)、 CA-60(60% ≤ Al2O3＜68%)、CA-70(68% ≤ Al2O3＜77%)、 CA-80(Al2O3≥77%)。其细度要求为比表面积不小于300 m2/kg 或0.045 mm，孔筛筛余不大于20％。
铝酸盐水泥是以铝矾土和石灰石为原料，经煅烧制得的以 铝酸钙为主要成分、氧化铝含量约50%的熟料，再磨制成的水 硬性胶凝材料。铝酸盐水泥常为黄或褐色，也有呈灰色的，是 一种快硬、早强、耐腐蚀、耐热的水泥。
铝酸盐水泥按照生产用原料、水泥的纯度分为高铝水泥和 纯铝酸钙水泥。按照生产工艺来区分，则可以分为烧结法和熔 融法。我国的铝酸盐水泥产品以烧结法为主。
1.3 铝酸盐水泥的性ຫໍສະໝຸດ 及作用铝酸盐水泥与硅酸盐水泥比较有如下特点。 (1)早期强度增长快，属快硬型水泥。 (2)水化热大。水化热放热量大而且集中，因此不宜用于 大体积混凝土工程。 (3)抗硫酸盐腐蚀性强。 (4)耐热性高。
铝酸盐水泥国家标准
铝酸盐水泥国家标准铝酸盐水泥是一种新型水泥材料，具有高强度、耐久性和抗腐蚀性等优点，在工程建设中得到了广泛应用。
为了规范铝酸盐水泥的生产和使用，我国制定了相应的国家标准，以确保铝酸盐水泥产品的质量和安全性。
首先，铝酸盐水泥国家标准对产品的分类和命名进行了规定。
根据材料的不同，铝酸盐水泥分为多种类型，如高铝酸盐水泥、硫铝酸盐水泥等，每种类型都有其特定的用途和性能要求。
标准对于每种类型的水泥都有详细的命名规范，确保生产和使用中不会出现混淆和误解。
其次，标准规定了铝酸盐水泥的技术要求。
包括化学成分、物理性能、力学性能、耐久性能等方面的指标，以及对原材料、生产工艺、质量控制等方面的要求。
这些技术要求的制定，不仅有利于生产企业掌握产品质量的关键，也有利于用户选择合适的产品，确保工程质量和安全。
此外，标准还规定了铝酸盐水泥产品的检验方法和质量评定规则。
通过对产品样品的化学分析、物理性能测试、力学性能测试等一系列检验，来确保产品符合标准规定的技术要求。
同时，对于不合格产品的处理和质量评定也做出了明确的规定，保障了产品质量和消费者权益。
最后，标准还对铝酸盐水泥的包装、运输和储存提出了相关要求。
这些要求旨在保证产品在流通环节不受污染和损坏，确保产品最终能够安全可靠地使用在工程建设中。
总的来说，铝酸盐水泥国家标准的制定，对于规范产品生产和使用，保障工程质量和安全，维护消费者利益，具有重要的意义。
生产企业和用户都应当严格遵守标准的规定，共同维护铝酸盐水泥产品的质量和信誉。
只有这样，铝酸盐水泥才能更好地发挥其在工程建设中的作用，为社会和经济发展做出更大的贡献。
水泥材料学53铝酸盐水泥
湿热环境下。
➢ C12A7（七铝酸十二钙）
晶体结构中铝和钙的配位极不规则，结构 具有大量结构空洞，使其水化极快，凝结迅速， 但强度不高。因此水泥中含有较多的C12A7时，会 出现快凝，强度降低，耐热性下降。
➢ C2AS（钙铝黄长石、铝方柱石）
在铝酸盐水泥中，由于其晶格内离子配位 很对称，因此胶凝性能很差，通常呈才长方、 正方、板状和不规则形状，一般情况下分布比 较均匀。
烧结法
我国最广泛使用的是回转窑烧结法，它与硅酸盐水泥熟料的 煅烧相似：将生料在回转窑中烧至部分熔融的烧结状态。 原 料中含Fe2O3和SiO2等杂质要少。铝酸盐水泥烧成范围较窄，在 1300oC~1330oC之间。
铝酸盐水泥的水化硬化过程
CA是铝酸盐水泥的主要矿物组成，因 此铝酸盐水泥的水化在很大程度上取决于 CA的水化和水化物的结晶状况。其水化过 程和产物与温度关系极大。
以优质矾土和优质石灰石为原料，烧结形成Al2O3的质量 分数在70%~75%的熟料，经磨细而制成。
◆ 纯铝酸钙耐火铝酸盐水泥
用工业氧化铝作为铝制原料，减少有害杂质，增加有效矿 物，进一步改善耐火特性。
铝酸盐水泥的分类
建筑用铝酸盐水泥
◆ 快硬高强铝酸盐水泥
其主要工艺特点之一是磨细熟料时要掺硬石膏，使熟料 形成3CaO·Al2O3·3CaSO4·31H2O，使水泥后期强度不致下降。
除上述铝酸盐矿物外，有时还会有C2S的存 在，例外还可能有少量的镁尖晶石或镁方柱石、 钙钛矿等。
➢ CA6（六铝酸一钙）
惰性矿物，没有水硬性，但含有矿物CA6 后，水泥的耐热性提高。
铝酸盐水泥
铝酸盐水泥
以前称为高铝水泥，也称矾土水泥。
代号ca。
(1)技术要求
(2)强度特点：ca水化速度快，凝结正常，快硬早强。
(3)耐高温性能：铝酸盐水泥具有一定的耐高温性能。
(4)耐腐蚀性：铝酸盐水泥的耐腐蚀性高于硫酸盐水泥。
适用范围：
①铝酸盐水泥可用于配制不定型耐火材料;
②与耐火粗细集料(如铬铁矿等)可制成耐高温的耐热混凝土;
③用于工期紧急的工程;也可用于抗硫酸盐腐蚀的工程和冬季施工的工程。
不适用于：
①铝酸盐水泥不宜用于大体积混凝土工程;
②不能用于与碱溶液接触的工程;
③不得与未硬化的硅酸盐水泥混凝土接触使用，不得与硅酸盐水泥或石灰混合使用;
④不能蒸汽养护，不宜高温季节施工。
练习题：
1.水泥的终凝时间，指的是( )。
a.从水泥加水拌和起至水泥浆开始失去塑性所需的时间
b.从水泥加水拌和起至水泥浆完全失去塑性并开始产生强度所需的时间
c.从水泥浆开始失去塑性至完全失去塑性并开始产生强度所需的时间
d.从水泥浆开始失去塑性至水泥浆具备特定强度所需的时间
答案：b
2.硅酸盐水泥技术性质，在下列叙述中正确的有( )。
a.终凝时间是指从加水拌和到水泥浆达到标号强度的时间
b.体积安定性是指水泥在硬化过程中体积不收缩的性质
c.水泥的净浆强度是评定水泥强度等级的依据
d.水泥的碱含量不宜过高
e.硅酸盐水泥不宜用于海岸堤防工程
答案：d、e。
铝酸盐水泥砂浆配方
铝酸盐水泥砂浆配方
铝酸盐水泥砂浆配方
一、基本要求
1、配合比：
水泥：砂子：添加剂=2.5：3.5：0.4
2、水泥种类：
硅酸盐水泥及铝酸盐水泥均可。
3、添加剂：
铝酸盐水泥砂浆中通常添加化学添加剂，如多维氯磺酸钠、助结剂、减水剂、调和剂、抗冻剂和抗渗剂等。
二、配合比
水泥：砂子：铝酸盐：添加剂=2.5：3.5：0.4：0.1
三、加入量
1、水泥：每立方米配比用水泥量约为2.5-3.0 Kg。
2、砂子：每立方米配比用砂子量约为3.5-4.0 Kg，其中河砂适量，大砾石应少量加入。
3、铝酸盐：每立方米配比用铝酸盐量约为0.4 Kg。
4、添加剂：多维氯磺酸钠0.1-0.2 Kg。
四、使用方法
1、将水泥、砂子和铝酸盐按照配比混合拌匀，再加入一定量的添加剂混合，经搅拌10-15分钟即可。
2、将充分搅拌的铝酸盐水泥砂浆倒入所需要的模具中，在室温
恒定的情况下，施工后应及时铺好垫子，以免浆料流失。
3、养护：铝酸盐水泥砂浆施工后应立即涂上水泥绵，以防止表面干燥，每次敷水泥绵应轻轻搓揉，使其有助于排除空气和干燥；施工后3小时及3、7、28天的防护措施也是必不可少的工作，以保证施工后的坚固度和稳定性。
炉窑专用铝酸盐水泥的应用性能及分析
炉窑专用铝酸盐水泥的应用性能及分析
概念：
铝酸盐水泥是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称耐火水泥、高铝水泥。
铝酸盐水泥的主要矿物成为铝酸一钙（CaO•Al2O3，简写CA）及其他的铝酸盐，以及少量的硅酸二钙（2CaO•SiO2）等。
特点：
铝酸盐水泥凝结硬化速度快。
1d强度可达最高强度的80%以上，主要用于工期紧急的工程，如国防、道路和特殊抢修工程等。
铝酸盐水泥水化热大，且放热量集中。
1d内放出的水化热为总量的70%～80%，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化，可用于冬季施工的工程。
铝酸盐水泥在普通硬化条件下，由于水泥石中不含铝酸三钙和氢氧化钙，且密实度较大，因此具有很强的抗硫酸盐腐蚀作用。
铝酸盐水泥具有较高的耐热性。
如采用耐火粗细骨料（如铬铁矿等）可制成使用温度达1300～1400℃的耐热混凝土。
但铝酸盐水泥的长期强度及其他性能有降低的趋势，长期强度约降低40%～50%左右，因此铝酸盐水泥不宜用于长期承重的结构及处在高温高湿环境的工程中，它只适用于紧急军事工程（筑路、桥）、抢修工程（堵漏等）、临时性工程，以及配制耐热混凝土等。
执行标准：GB201-2000《铝酸盐水泥》
水泥类型：CA-50-5型、6型、7型、8型
化学成份（%）：
细度：比表面积不小于300m2/kg或0.045mm筛余不大于20%，由供需双方商订，在无约定的情
况下发生争议时以比表面积为准。
凝结时间：初凝时间不得早于30min，终凝时间不得迟于6h。
强度：各龄期强度值不得低于下表数值。
铝酸盐水泥 标准
铝酸盐水泥标准铝酸盐水泥是一种重要的特种水泥，具有独特的化学和物理性质，广泛应用于各种工程领域。
为了确保铝酸盐水泥的质量和性能，各国都制定了相应的标准。
以下将对铝酸盐水泥的标准进行详细阐述。
一、定义与分类铝酸盐水泥是一种以铝矾土和石灰石为原料，经煅烧、磨细而成的特种水泥。
根据其矿物组成和性能特点，铝酸盐水泥可分为纯铝酸盐水泥和复合铝酸盐水泥两大类。
纯铝酸盐水泥主要由铝酸一钙（CA）和硅酸二钙（C2S）组成，而复合铝酸盐水泥则添加了其他矿物成分以改善其性能。
二、性能指标1.凝结时间：铝酸盐水泥的初凝时间和终凝时间应符合规定范围，以保证施工质量和进度。
2.抗压强度：铝酸盐水泥的抗压强度是衡量其质量的重要指标。
在规定龄期内，其抗压强度应达到规定值。
3.抗折强度：铝酸盐水泥的抗折强度反映了其抵抗弯曲变形的能力。
在规定龄期内，其抗折强度应符合规定要求。
4.体积安定性：铝酸盐水泥的体积安定性是指在硬化过程中体积变化的稳定性。
其体积安定性应符合规定要求，以避免因体积变化引起的开裂等问题。
5.耐腐蚀性：铝酸盐水泥应具有良好的耐腐蚀性，能在恶劣环境下长期使用而不受损害。
6.放射性：铝酸盐水泥的放射性应符合国家相关标准，以保证其安全性。
三、生产与检验1.原料：铝酸盐水泥的生产应选用符合规定的原料，如铝矾土、石灰石等，以保证产品质量。
2.生产工艺：生产过程中应严格控制生产工艺参数，如煅烧温度、磨细度等，以确保产品质量的稳定性。
3.检验方法：铝酸盐水泥的质量检验应采用国家规定的检验方法，如抗压强度试验、抗折强度试验、凝结时间试验等，以确保检验结果的准确性和可比性。
4.产品质量证书：出厂的铝酸盐水泥应具有产品质量证书，包括产品名称、型号、生产日期、性能指标等信息，以方便用户选择和使用。
四、应用与注意事项1.应用范围：铝酸盐水泥广泛应用于各种工程领域，如高层建筑、桥梁、隧道、地铁等，以及抢修工程、抢修抢建等紧急情况下。
2.施工要求：使用铝酸盐水泥进行施工时应遵循相关规定和操作要求，如搅拌、浇筑、养护等，以保证施工质量。
铝酸盐水泥技术研究
铝酸盐水泥技术研究水泥是基建工程的主要原材料之一，具有原材料广泛、防火、适应性强和应用方便等优点[1]，广泛应用于工农业、国防、交通、城市建设等工程，在代钢代木等方面具有技术经济上的优越性。
论文选择了典型的铝酸盐水泥，并对其的水化机理和适用范围进行了研究。
1.铝酸盐水泥的组成与分类铝酸盐水泥是以矾土或含铝废渣为主要原料、烧制成以铝酸盐矿物或铝酸盐复合矿物为基本组成的水泥，代号为CA，主要矿物组成为铝酸一钙（CaO·Al2O3）、二铝酸一钙（CaO·2Al2O3）、七铝酸十二钙（7CaO·12Al2O3）、钙铝黄长石（2CaO·Al2O3·SiO4）和六铝酸一钙（CaO·6Al2O3），主要化学成分为CaO、SiO2、Al2O3、Fe2O3和少量的MgO、TiO2等[2]。
铝酸盐水泥按Al2O3含量百分数可以分为四类：CA-50、CA-60、CA-70和CA-80。
其化学成分及主要物理性能指标如表3、4所示。
表3铝酸盐水泥的化学成分（GB201-2000）①当用户需要时，生产厂应提供结果和测定方法表4铝酸盐水泥物理性能指标①当用户需要时，生产厂应提供结果2.铝酸盐水泥的水化机理铝酸盐水泥的主要矿物为CA，由于CA结构中Ca、Al的配位极不规则，水化极快，因此，其水化产物与温度关系极大。
一般认为：当温度为15-20℃时：CA+l0H→CAH10当温度为20-30℃时：(2m十n)CA+(10n+11m)H→nCAH10+mC2AH8+mAH3m与n之比随温度提高而增加。
当温度大于30℃时：3CA+12H→C3AH6+2AH3CA2的水化反应与CA相同：温度为15-20℃时：2CA2+26H→2CAH10+2AH3温度为20-30℃时：2CA2+17H→C2AH8+3AH3温度大于30℃时：3CA2+21H→C3AH6+5AH3C12A7的水化比CA还快，水化反应如下：温度为5℃时：C12A7+66H→4CAH10+3C2AH8+2CH温度小于20℃时：C12A7+51H→6C2AH8+AH3温度大于25℃时：C12A7+33H→3C3AH6+3AH3C2AS水化极为缓慢，β-C2S水化生成C-S-H凝胶。
铝酸盐水泥资料
油井水泥的使用环境
地下岩层结构十分复杂，地层下环境的温度和 压力随深度增加不断变化，一般油井深度每增加 30m，井温升高1℃，井深每增加1m，压力增加 980~1960Pa，使得油井水泥的实际应用条件非常 复杂、多变。
二、技术性能
流动性后，水泥浆具有较低的稠度，较高的沉降稳定度和 较低的游离水含量，有利于作用中的泵送 凝结时间适宜，对不同井温、井压条件，水泥浆体有较长 的稠化时间，保证固井过程结束后能快速凝结 浆体密度范围适宜，以保证各种岩层构造的固井施工需要 浆体强度发挥较快，固井施工结束后浆体迅速硬化，并保 持长期稳定 硬化的浆体密实性好，不透水，不透气，且对各种侵蚀介 质有良好的抵抗能力
Байду номын сангаас
2、凝结时间 初凝不得早于40min，终凝不得迟于10h。温度低于25 ℃，对凝结时间不明 显；超过25 ℃，凝结变慢。因此高铝水泥不需要加石膏作缓凝剂。增加溶液pH 值的物质如CH、NaOH、Na2CO3、Na2SO4等可加速高铝水泥凝结；而NaCl、 KCl、NaNO3、酒石酸、柠檬酸、糖蜜、甘油等可使水泥凝结变慢。少量 CaSO4（0.25%）能延缓凝结，但1%的CaSO4可使水泥终凝缩短至30min以下。 硅酸盐水泥与高铝水泥复合，将缩短凝结时间和降低水泥强度，在一定范围 内的混合物甚至可能出现瞬凝。
（7）其他
碱可使熔融温度降低，但含量超过0.5%，会引起水泥快 凝和强度下降。P2O5含量超过1%时，水泥的强度下降。
三、高铝水泥的生产
一、原料
生产高铝水泥的原料为矾土和石灰石。
矾土主要成分为Al2O3，我国采用回转窑烧结法生产水泥时对矾土的要求 为：
SiO2<10%，Al2O3>70%，Fe2O3<1.5%，TiO2<5%，
钢结构基本原理及设计：铝酸盐水泥
二、膨胀水泥和自应力水泥
1. 组成特点： 含有在水泥的凝结硬化过程中能产生适量体积膨胀的成分， 如：氧化钙、氧化镁、硫铝酸钙、明矾石、石膏等。
2. 种类： 硅酸盐型、铝酸盐型、硫铝酸盐型。
3. 性能特点： 凝结硬化过程中体积不收缩，而略有膨胀，提高密实性和 抗渗性。
⑹ 不得与硅酸盐水泥或石灰等能析出Ca(OH)2的材料混合使 用 ,易出现闪凝。 ⑺ 不得用于高温高湿环境，也不能在高温季节施工或采 用蒸 汽养护。 ⑻ 长期性能下降
不宜用于长期承受荷载的工程.
§5.4 其它水泥
一、白色硅酸盐水泥
组成特点： 水泥中的氧化铁的含量低于水泥质量的0.5%。 性能特点： 外观为白色，按白度分为一级、二级和三级；技术要求与 普通水泥同。 应用特点：
使用特点： 主要用于混凝土路面工程。
四、抗硫酸盐水泥
组成特点： C3S、C3A的含量低 要求C3S的含量低于50.0或55.0%；C3A的含量低于3.0或 3.0%。 （为什么？）
性能特点： 具有抵抗较高浓度硫酸根离子侵蚀能力
应用特点： 主要用于受硫酸盐腐蚀的海港、水利、地下、隧道、
引水、道路和桥梁基础等工程。
4. 应用特点： 可用于配制防水砂浆和防水混凝土、管道接头、堵缝和自 应力钢筋混凝土结构工程和构件等。
三、道路硅酸盐水泥
组成特点： 水泥熟料主要矿物——硅酸钙和铁铝酸钙 铁铝酸四钙高，C4AF的含量≥16.0％。
性能特点： 初凝时间较长，≥1.5h； 抗折强度高； 耐磨性好，磨损率≤3.00kg/m2； 抗裂性好，28d干缩率≤ 0.10%；
➢ T ≥ 30C
3CA + 12 H2O — C3AH6 + 2AH3
2010年岩土工程师基础知识：高铝水泥（铝酸盐水泥）
1．原料与⽣产 2．矿物组成和⽔化产物 1）矿物组成 铝酸―钙（CaO·A12O3，简式CA） ⼆铝酸―钙（CaO·2A12O3，简式CA2） 少量碳酸⼆钙（2CaO·SiO2，简式C2S）等。
2）⽔化产物 当温度低于20℃时，主要⽔化产物为⽔化铝酸―钙（CaO·A12O3·10H2O，简式CAH10）； 当温度在20℃～30℃时，主要⽔化产物为⽔化铝酸⼆钙（2CaO·A12O3·8H2O，简式C2AH8）； 当温度⾼于30℃时，主要⽔化产物为⽔化铝酸三钙（3CaO·A12O3·6H2O，简式C3AH6）。
此外，尚有氢氧化铝凝胶（A12O3·3H2O，简式AH3）。
CA2⽔化硬化较慢，早强低，但后期强度不断提⾼。
CA2含量⾼，⽔泥耐热性好。
CAH10和C2AH8为⽚状或针状晶体，它们相互交错搭接，形成坚硬的结晶连⽣体⾻架，同时⽣成的AH3凝胶填充于⾻架的空隙中，形成致密结构，使⽔泥⽯获得较⾼强度。
⽽且⽔化在7d内可基本完成，故早期强度增长快，在（GB201—81）中是以3d的抗压、抗折强度确定其标号。
CAH10和C2AH8都是不稳定的，会逐步转化为较稳定的C3AH6。
晶体转变的结果使⽔泥⽯内析出游离⽔，增⼤了孔隙率，同时⼜由于C3AH6本⾝强度低，所以⽔泥⽯强度明显下降。
尤其是在湿热条件下，这种转变更加迅速。
3．⾼铝⽔泥的技术性能要求 按国标（GB 201—2000）中规定： ⾼铝⽔泥根据A12O3含量百分数分为CA－50、CA－60、CA－70和CA－80四类。
对其物理性能要求为： ①细度：⽐表⾯积不⼩于300 m2/kg或0．045 mm，筛余不⼤于20%； ②凝结时间：CA—50、CA－70、CA－80的胶砂初凝时间不得早于30 min，终凝时间不得迟于6 h；CA－60的胶砂初凝时间不得早于60 min，终凝时间不得迟于18 h； ③各类型⽔泥各龄期的强度值应符合规定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔融法： Fe2O3 降低液相温度小于15%，烧结法时
TiO2 ＜3.0% CaO·TiO2 惰性矿物 控制4%以下 MgO ＜2.0% MgO·AlO惰性矿物 控制2%以下 其他 碱 降低熔融温度，超过0.5%快凝 强度下降 P2O5 大于1%强度下降
2018/10/6/12:00:3 4
2018/10/6/12:00:3 4
8
胶凝材料学
第一节：铝酸盐水泥（矾土水泥）
原料：石灰石 矾土（或工业氧化铝） 烧结 熔融 粉磨 一、化学组成和矿物组成 主要矿物：CA铝酸一钙 CA2二铝酸一钙等
2018/10/6/12:00:3 4
9
胶凝材料学
主要品种
CA-50、CA－60、CA-70、CA-80 快硬高强及特快硬调凝铝酸盐水泥
•化学组成：
Al2O3 CaO SiO2 Fe2O3 TiO2 MgO 其他
2018/10/6/12:00:3 4
10
胶凝材料学
化学成分对水泥性能的影响
Al2O3 36%－55% 含量低C12A7 高 ＣＡ2 CA6 CaO 32%－42% 高C12A7 低 ＣＡ2 SiO2 ＜9% Fe2O3 ＜3.0% 4%－5% 均匀烧结 多C2AS增加 CF C2F 胶凝性弱
≤0.40
≤0.1
≤0.1
1）当用户需要时，生产厂应提供结果。
2018/10/6/12:00:3 5
12
胶凝材料学
高铝水泥的矿物组成
矿物组成 CA CA2 C12A7 C2AS CA6
少量C2S CF C2F MgO· Al2O3 2CaO· MgO· 2SiO2 CaO· TiO2）
2018/10/6/12:00:3 4
铝酸盐水泥
铝酸钙 无水硫铝酸钙 硅酸二钙 铁相、无水硫铝酸钙、 硅酸二钙 氟铝酸钙、硅酸二钙
硫铝酸盐水泥
铁铝酸盐水泥 氟铝酸盐水泥 以火山灰或潜在水硬性材料 以及其他活性材料为主要组 分的水泥
活性二氧化硅 活性氧化铝
石灰火山灰水泥、石膏矿渣水泥、低热钢渣矿 渣水泥等
2018/10/6/12:00:3 4
2018/10/6/12:00:3 4
15
胶凝材料学
三、高铝水泥的水化和硬化
（1）水化（水化快）
1.CA的水化 其水化生成物随环境温度而发生变化 当温度低于20℃时 CA+10H2O——CAH10 当温度为20～30℃时 2CA+11H2O——C2AH8+AH3 当温度高于30℃时 3CA+12H2O——C3AH6 +AH3
绪论
水泥是一种粉末状材料，加水后拌合均匀形成的浆体，不仅 能够在干燥环境中凝结硬化，而且能更好地在水中硬化， 保持或发展其强度，形成具有堆聚结构的人造石材。
二、水泥适用范围
不仅适合用于干燥环境中的工程部位，而且也适合用于潮湿 环境及水中的工程部位。 三、水泥的分类
2018/10/6/12:00:3 4
胶凝材料学
2018/10/6/12:00:3 4
1
胶凝材料学
第三章 水泥
各类水泥构成世界上第二大产品（按重 量）； 大多数人的生活依赖于各类水泥的性能； 污染的控制取得明显进步，粉尘排放降低 到0.2-0.3g/kg水泥；
2018/10/6/12:00:3 4
2
胶凝材料学
第一节
一、水泥的特点
5
特性水泥
2018/10/6/12:00:3 4
胶凝材料学
（二）按主要水硬性物质分
水泥种类 硅酸盐水泥 主要水硬性物质 硅酸钙 主 要 品 种
绝大多数通用水泥、专用水泥和特性水泥 高铝水泥、自应力铝酸盐水泥、快硬高强铝酸 盐水泥等。 有自应力硫铝酸盐水泥、低碱度硫铝酸盐水泥、 快硬硫铝酸盐水泥等 有自应力铁铝酸盐水泥、膨胀铁铝酸盐水泥、 快硬铁铝酸盐水泥等 氟铝酸盐水泥等
13
胶凝材料学
熟料矿物的性能
ＣＡ 凝结正常，硬化迅速，为铝酸盐水泥强度的 主要来源 含量高，早期强度高，后期增进少（主 要矿物） ＣＡ2 凝结硬化慢，早期强度较低，后期强度高。 含量高影响快凝，但可提高耐火性 Ｃ12Ａ7 水化极快、凝结迅速而强度不高 C2AS（铝方柱石） 水化慢，水硬性差 CA6 没有水硬性，但耐火性好。
11
胶凝材料学
表7-1 各类型铝酸盐水泥化学成分（%） 类型 CA-50 CA-60 CA-70 CA-80 Al2O3 ≥50， <60 ≥60， <68 ≥50， <77 ≥77 SiO2 ≤8.0 ≤5.0 ≤1.0 ≤0.5 Fe2O3 ≤2.5 ≤2.0 ≤0.7 ≤0.5 R2O S1） （全 （Na2O+ 硫） 0.658K2O） C1）
2018/10/6/12:00:3 4
14
胶凝材料学
二、生产方法：
（1）熔融法: 设备：电炉、高炉、化铁炉 1300－1400℃熔融 水泥和生铁（分层） 不需细磨和预先混合，可用低品位原料 热耗高，熟料硬，难磨 （2）烧结法： 设备：回转窑或立窑 特点：烧成温度范围窄，不易控制；易过烧或生烧 需细磨和预先混合，需用高品位原料 热耗低，熟料易磨 冷却：慢冷 熟料粉磨时不掺石膏 细度：80μm 筛余小于10%
6
0:3 4
7
胶凝材料学
以矾土、含铝废渣、工业氧化铝等为主要原 料，烧制而成的以铝酸盐矿物或复合矿物为 基本组成的水泥。 分类： 铝酸盐水泥（含以前的高铝水泥） 快硬高强铝酸盐水泥、低钙铝酸盐水泥 硫铝酸盐水泥、氟铝酸盐水泥、铁铝酸盐水 泥
3
胶凝材料学
2018/10/6/12:00:3 4
4
胶凝材料学
三、水泥的分类 （一）按用途和性能分
硅酸盐水泥 普通硅酸盐水泥
矿渣硅酸盐水泥
通用水泥
粉煤灰硅酸盐水泥 火山灰质硅酸盐水泥 复合硅酸盐水泥 石灰石硅酸盐水泥
水
泥
专用水泥
如砌筑水泥、油井水泥、 道路水泥、大坝水泥等 如白色硅酸盐水泥、快凝 快硬硅酸盐水泥等
水化铝酸钙
水化铝酸二钙 氢氧化铝凝胶
水化铝酸三钙 氢氧化铝凝胶
2018/10/6/12:00:3 4
16
胶凝材料学
2.CA2的水化 其水化生成物随环境温度而发生变化 当温度低于20℃时 2CA2+aq——2CAH10+2AH3 当温度为20～30℃时 2CA2+aq——C2AH8+3AH3 当温度高于30℃时 3CA2+aq——C3AH6 +5AH5
