BTL功放电路
BTL功放电路
BTL功放电路的原理与应用实例2012年11月3日星期六集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
产品有单通道和双通道、单功放、双功放及多功放等器件。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less，一说是Bridge Transformerless）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
本文从BTL电路的结构、原理出发，分析BTL电路输入、输出信号特点，最后介绍如何用集成功率放大器件构成BTL电路。
1.1BTL电路的组成及工作原理大家知道OCL和OTL两种功放电路的效率很高，但是他们的缺点就是电源的利用率都不高，其主要原因是在输入正弦信号时，在每半个信号周期中，电路只有一个晶体管和一个电源在工作。
为了提高电源的利用率，也就是在较低电源电压的作用下，使负载获得较大的输出功率，一般采用平衡式无输出变压器电路，又称为BTL电路。
电路如图1所示。
在输入信号 U i正半周时，V1，V4导通，V2，V3截止，负载电流由V CC经V1，R L，V4流到虚地端。
如图1中的实线所示。
在输入信号Ui负半周时，V1，V4载止，V2，V3导通，负载电流由V CC经V2，R L，V3流到虚地端。
如图1中虚线所示。
可见：（1）该电路仍然为乙类推挽放大电路，利用对称互补的2个电路完成对输入信号的放大；其输出电压的幅值为：U OM≈V CC最大输出功率为：（2）同OTL电路相比，同样是单电源供电，在V CC，R L相同条件下，BTL电路输出功率为OTL电路输出功率的4倍，即BTL电路电源利用率高；（3）BTL电路的效率在理想情况下，仍近似为78.5%。

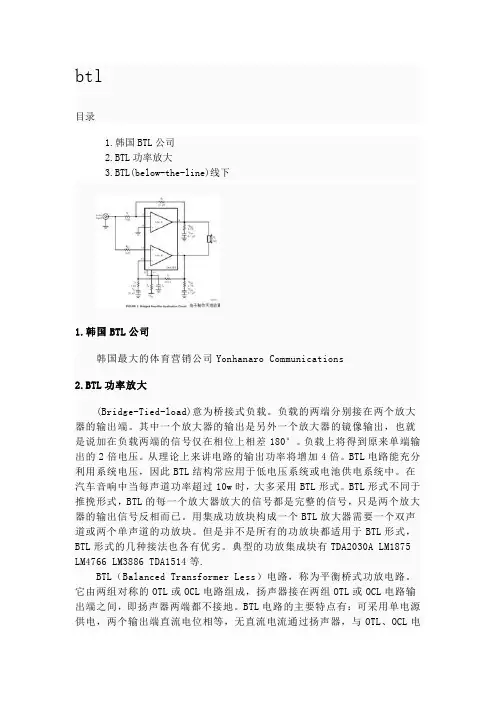

btl电路
btl目录1.韩国BTL公司2.BTL功率放大3.BTL(below-the-line)线下1.韩国BTL公司韩国最大的体育营销公司Yonhanaro Communications2.BTL功率放大(Bridge-Tied-load)意为桥接式负载。
负载的两端分别接在两个放大器的输出端。
其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。
负载上将得到原来单端输出的2倍电压。
从理论上来讲电路的输出功率将增加4倍。
BTL电路能充分利用系统电压，因此BTL结构常应用于低电压系统或电池供电系统中。
在汽车音响中当每声道功率超过10w时，大多采用BTL形式。
BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。
用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。
但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。
典型的功放集成块有TDA2030A LM1875 LM4766 LM3886 TDA1514等.BTL（Balanced Transformer Less）电路，称为平衡桥式功放电路。
它由两组对称的OTL或OCL电路组成，扬声器接在两组OTL或OCL电路输出端之间，即扬声器两端都不接地。
BTL电路的主要特点有：可采用单电源供电，两个输出端直流电位相等，无直流电流通过扬声器，与OTL、OCL电路相比，在相同电源电压、相同负载情况下，BTL电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输出功率，但是，扬声器没有接地端，给检修工作带来不便。
功率放大器电路形式的判断：可根据功放对管的输出端与扬声器的接法来判断其电路结构形式。
OTL功放电路的输出端的直流电位为电源电压的一半，扬声器一端接地，另一端通过大容量耦合电容与功放输出端相接；OCL功放电路采用双电源供电，使其输出端的直流电位为零，扬声器一端接地，另一端直接与功放输出端相接；BTL功放电路采用两个功放对，扬声器直接连接在两个功放对的输出端，不需要耦合电容。
双声道BTL功放电路的课程设计报告书
双声道BTL功放电路的设计报告书目录摘要第一章课题背景 (2)1.1 电子技术课程设计概要 (2)1.1.1 电子技术课程设计的目的与意义 (2)1.1.2 电子技术课程设计的方法和步骤 (2)1.2 双声道BTL功放电路的设计内容与要求 (4)1.2.1设计目的 (4)1.2.2 设计任务及主要技术指标 (4)1.3设计思想 (5)第二章方案论证及整体电路工作原理 (5)2.1 方案确定与论证 (5)2.2 整体电路工作原理 (6)第三章电路单元模块设计 (6)3.1电源电路的设计 (6)3.2 前置放大器的设计 (7)3.3 功率放大器的设计 (8)3.3.1音量大小调节及限频电路的设计 (9)3.3.2 TDA2030 (9)3.3.3 TDA2030的负反馈网络 (10)3.3.4 TDA2030的保护网络 (10)3.3.5 电源退耦电路的设计 (10)3.3.6 输出退耦电路的设计 (11)3.3.7 负载 (11)第四章器件选择及参数计算 (11)4.1 稳压电源 (11)4.2 前置放大器模块 (13)4.3 功率放大器模块的参数 (14)5.1 直流电源 (15)5.2 前置放大器 (16)5.3 功率放大器 (16)5.4 输出功率及效率 (18)心得体会 (21)参考文献 (23)第一章课题背景1.1 电子技术课程设计概要1.1.1 电子技术课程设计的目的与意义电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养工程人员的素质和能力具有十分重要的作用。
在电子信息类本科教学中，课程设计是一个重要的实践环节，它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容。
通过课程设计要实现以下两个目标：一、学生初步掌握电子线路的设计、组装及调试方法。
即学生根据设计要求，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能要求；二、课程设计为后续的毕业设计打好基础。
汽车音响专用BTL型功放IC介绍及电路图音响电路图
汽车音响专用BTL型功放IC介绍及电路图音响电路图汽车音响专用BTL型功放IC介绍及电路图本文就车用收放机故障率最高的功放部分，结合本人实测和搜集资料对这类IC作一专门介绍。
1.品牌机的专用IC图1是日本先锋公司汽车音响专用功放IC PAL006A(实测机型DEH-P3300)，该IC采用MOSFET输出级，25脚单边双列锯齿型封装，内含4组BTL功放，最大功率50Wx4。
图2是阿尔派公司(ALPINE)为福特汽车制造的Ford XLlF-18C870-ED收放机的功放级。
IC为PHILIPS 70039AB型，17脚单边双列直插式封装，内含2组BTL 电路。
在日本歌乐公司的Clarion Addzest收放机中也有使用。
2.广泛使用的TA8210AH~TA8215L系列BTL立体声IC如图3，其中TA8210AH为17脚单边双列锯齿形封装，TA82l5L 为17脚单列直插式。
3.单声道BTL专用ICMB3730(单列7脚直插式)在丰田面包车及一些松下收放机内常有应用，图4实测机型为OYOTA1806。
TA8225也属于单声道BTL功放，最大功率可达45W，后来被广泛应用，有机会再和大家介绍该应用电路。
4.其他BTL专用IC(见图5-图7)有些品牌的专用4声道BTL功放IC(例如图1的PAL006A，还有类似的PAL005A)同市面的流通TDA7382基本相同，可互换。
另外新型车用音响的高密度装配工艺(例如图2“Ford”福特机XL1F的主电路板是采用厚度为1．8mm的双面双夹层即“四面敷铜板”)，这就使得维修时对线路的跟进更困难。
希望本文对读者有所启发，由于大部分原理图是根据实物测绘所得，错漏之处希望指正。
TDA7294功放板BTL应用接线图
注：BTL应用时两块功放板需配对，具体方法是找出OUT端口标有+，和OUT端口标有-的两块为一对。
BTL应用接线说明：
1.两块功放板的BTL-J1，BTL-J2，BTL-J3的短路针必须插好，普通应用时是要断开这三处短路针。
2.板A的BTL-F1处，与板B的BTL-F1处，用一根普通的软导线连接好（连接线已附送）。
5.发货默认是BTL连接方式,所有的断路针都已连成BTL形式,如做为标准应用时一定要把所有的断路针全部拔掉.
6.BTL应用时,2块功放板要配对使用,功放板上有配对标记,查看功放板的A与B为一对.
简易接线参考：
+VCC
GND
-VCC 音频信号从A板输入
扬声器8欧扬声器8欧
TDA7294功放板BTL应用接线说明
3.音箱+ 接功放板(A)带有BTLOUT+端子上，音箱- 接功放板（B）BTLOUT-端子上。
（两块功放板各 各连接一条喇叭线。
分清 + - ，千万不要接错），BTL应用时，两块功放板音频输出端的GND (地端)闲置不用。
4.与电源板的接线请参考，标准版接线说明。
路针。

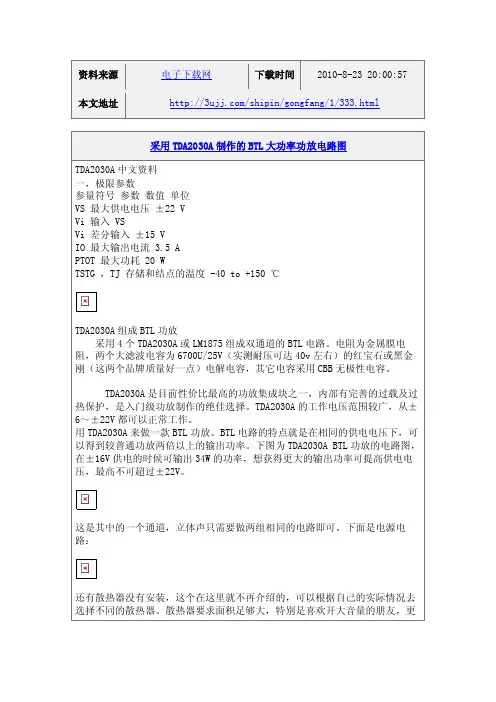

采用TDA2030A制作的BTL大功率功放电路图
TDA2030A中文资料一，极限参数参量符号参数数值单位VS 最大供电电压±22 VVi 输入 VSVi 差分输入±15 VIO 最大输出电流 3.5 APTOT 最大功耗 20 WTSTG ，TJ 存储和结点的温度 -40 to +150 ℃TDA2030A组成BTL功放采用4个TDA2030A或LM1875组成双通道的BTL电路。
电阻为金属膜电阻，两个大滤波电容为6700U/25V（实测耐压可达40v左右）的红宝石或黑金刚（这两个品牌质量好一点）电解电容，其它电容采用CBB无极性电容。
TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广，从±6～±22V都可以正常工作。
用TDA2030A来做一款BTL功放。
BTL电路的特点就是在相同的供电电压下，可以得到较普通功放两倍以上的输出功率。
下图为TDA2030A BTL功放的电路图，在±16V供电的时候可输出34W的功率，想获得更大的输出功率可提高供电电压，最高不可超过±22V。
这是其中的一个通道，立体声只需要做两组相同的电路即可。
下面是电源电路：还有散热器没有安装，这个在这里就不再介绍的，可以根据自己的实际情况去选择不同的散热器。
散热器要求面积足够大，特别是喜欢开大音量的朋友，更推荐阅读：(按住 Ctrl 鼠标左键点击标题可以打开详细内容)1、IC检测方法2、什么是遥感技术3、什么是无线网址4、制冷设备维修技巧5、什么是色温6、手机RF设计问答7、微波简史8、微波小知识9、卫星导航知识10、卫星与遥感技术。
BTL型2x15W功放集成电路TDA8946J
BTL型2x15W功放集成电路TDA8946J作者：刀锋来源：未知日期：2013-1-7 19:12:33人气：57加入收藏评论：0标签：功放集成电路TDA8946J 是一个双通道音频功率放大器,内含两个BTL放大电路.在供电电压为18V负载为8欧时,可以输出2 X 15W的有效功率.TDA8946J封装形式是ZIP双列直插,供电范围：6～25V。
THD总泛音失真率0.03～0.1。
各引脚功能如下：1 输出终端1负2 接地3 供电电压VCC14 输出终端1正5 空6 信号输入1正7 空8 信号输入1负9 信号输入2负10静噪控制(备用)11纹波抑制(外接10nF电容对地)12信号输入2正13空14输出终端2负15接地16供电电压VCC217输出终端2正2x15W stereo Bridge Tied Load (BTL) audio amplifier实用数字功放(TL084)电路图作者：刀锋来源：未知日期：2012-11-22 23:01:27人气：40加入收藏评论：0标签：数字功放电路图常规家庭影院数字功放需采用专用的集成电路，而这类集成电路生产厂家少、价格也较高。
本电路可采用普通元件制作，功率为50W，空载时几乎不消耗功率，满载时的效率约8 5％，具有一定的实用价值。
不过因其末级电源采用“浮地”，电路的电磁兼容性能较差。
由于200kHz载波未滤除干净，其信噪比和失真等指标尚有待改进。
DPPC2006Q六声道数字功放电路作者：刀锋来源：未知日期：2012-12-10 4:04:55人气：13加入收藏评论：0标签：数字功放电路DPPC2006Q六声道数字功放电路。
自制BTL小功放
自制BTL小功放-TDA2822
来源:本站作者:风飞月
BTL功放在供电电压相同的情况下，较一般的功放输出功率大，特别适用在电池供电的便携式产品。
今天介绍一款用TDA2822M制作的BTL小功放，可以推动小型音箱，用来做MP3随身听之类的小功率放大非常不错，电路如下：
单通道电路图
这是其中的一个通道，立体声只需要做两组相同的电路即可。
电路非常的简单，按图装接无误后不用调试即可正常工作。
所用的零件都是常用的，没什么特殊的要求。
在5V供电的情况下大概有1－1.5W的输出功率，推动一对小型音箱是没有问题的。
因为电路简单，完全可以用万用板进行制作，不过如果能做一块PCB更好，不但成功率高而且较美观。
下面是我用感光板做的板子：
用感光板做的PCB
感光板本站有售，使用方法可参考本站文章：用感光板制作电路板全程图解。
下图是做好的样子，用了两块TDA2822M组成BTL立体声放大。
做好的立体声BTL小功放板。
3、BTL功放电路
（2）BTL电路原理： ① V1和V2是一组OCL电路输出级，V3和V4 是另一组OCL电路输出 级。 ②两组功放的两个输入信号的大小相等、方向相反。 ③输入信号+ui为正半周而–ui为负半周时，V1，V4导通，V2，V3 截止，此时负载上的电流通路从左到右。 ④反之，V1，V4截止，V2，V3导通，此时负载上的电流通路从 右到左。 （3）BTL电路特点： ①可采用单电源供电，两个输出端直流电位相等，无直流电流通 过扬声器； ②与OTL、OCL电路相比，在相同电源电压、相同负载情况下， BTL电路输出电压可增大一倍得较大的输出功率； ③一路通道要有二组功放对，且扬声器没有接地端，给检修工作 带来不便。
2）．典型BTL功放电路
BTL功放电路设计
第二章 BTL简介 (3)2.1 BTL功率放大电路简介 (3)2.2 BTL电路的组成及工作原 (4)2.3 BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)3.1 BTL功放电路 (6)3.2 BTL功放电路工作原理 (6)3.3. BTL功放电路特点 (6)3.4 OCL功放电路 (6)3.5 OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)4.1 电路原理结构框图 (7)4.2 BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)5.1 电源电路 (9)5.2 前置放大电路 (10)5.3 功率放大电路 (11)5.4 音量控制电路 (1)第一章BTL简介2.1 BTL功率放大电路简介(Bridge-Tied-load)意为桥接式负载。
负载的两端分别接在两个放大器的输出端。
其- 1 -中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。
负载上将得到原来单端输出的2倍电压。
从理论上来讲电路的输出功率将增加4倍。
BTL电路能充分利用系统电压，因此BTL结构常应用于低电压系统或电池供电系统中。
在汽车音响中当每声道功率超过10w时，大多采用BTL形式。
BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。
用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。
但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。
典型的功放集成块有TDA2030A LM1875 LM4766 LM3886 TDA1514等.BTL（Balanced Transformer Less）电路，称为平衡桥式功放电路。
它由两组对称的OTL或OCL电路组成，扬声器接在两组OTL或OCL电路输出端之间，即扬声器两端都不接地。
BTL电路的主要特点有：可采用单电源供电，两个输出端直流电位相等，无直流电流通过扬声器，与OTL、OCL电路相比，在相同电源电压、相同负载情况下，BTL 电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输出功率，但是，扬声器没有接地端，给检修工作带来不便。
YD7388
四声道 25W (BTL)音频功放电路—YD7388
概述与特点：
YD7388 是一块具有待机和静音功能的 25W 四声道（BTL）音频功放电路，该电路适用于汽车音响等 电子设备。 该电路特点如下： 输出功率大：Po=25W×4（Vcc＝14.4V，BTL，RL＝4Ω，THD＝10％） ； 四声道均采用 BTL 回路，无需外接输出电容； 具有待机和静音功能； 增益固定（Gv=26dB） ，外围器件少； 内含过压保护，短路保护和热保护； 采用 HZIP25B 功率封装形式。
YD7388
应用电路：
Vcc
Stand-by 10k Mute IN1 47k 1μ
+ 1μ + 22 11
46ຫໍສະໝຸດ 20 9 8 7 5+ 0.1μ 2200μ
0.1μ
IN2
0.1μ
12 13
2 3 17
IN3
0.1μ
15
18 19 21
IN4
0.1μ
14
24 23
16 + 0.47μ
10 + 47μ
YD7388
电性能参数：
( 除非特别说明 Vcc=14.4V，BTL，RL=4Ω， f=1kHz， Tamb=25℃ )
参数名称 静态电流 输出失调电压 输出功率 闭环增益 谐波失真 电源纹波抑制比 高频截止频率 输入阻抗 输出噪声电压 通道串音 通道平衡度 待机退出电压 待机电压 待机电源电流 静音衰减 静音退出电压 静音电压 最低工作电压 符号 Iccq Vos Po Gv THD SVR fCH |Zi| eNO CT |△Gv| VSB OUT VSB IN Iccstb AM VM OUT VM IN VAM IN 开机 待机 Vst-by≤1.5V VMute≤1.5V 正常工作 静音 直流 交流 7.6 80 3.5 1.5 6.5 8.5 3.5 1.5 50 BPF=20Hz～20kHz Rg=10kΩ 60 Po =4.0W Vr=1Vrms，fr=100Hz Po =0.5W 50 100 70 开机状态 THD=10% 22 25 25 26 0.04 60 200 100 70 70 0.3 1 100 27 0.15 测试条件 最小 120 典型 190 最大 350 ±80 单位 mA mV W dB % dB KHZ KΩ μV dB dB V V μA dB V V V V
BTL功率放大器典型电路设计
科技资讯 SC I EN C E &TE C HN O LO G Y I NF O R MA T IO N 工 程 技 术功率放大器是扩音机的后级,是高保真音响设备的关键的核心部分。
它的作用是对音频信号进行不失真的功率放大,以足够的电功率去推动扬声器。
随着电子应用技术的进步和各种元器件的变革,其电路结构形式已经发生了很大的变化,从传统的变压器耦合式推挽电路,发展为OTL、OCL、BTL以及全对称、全直流等多种形式。
目前使用较多的是OCL、BT L。
下面我就应用原理进行了一个简单的功率放大电路的设计。
1 BTL电路的基本结构和工作原理BTL功放电路又称桥式平衡功放电路。
实质上它是两个特性对称的OC L放大器的组合,其基本电路是用一组电源供电,把两个O C L放大器的功率输出管组成桥式接法,四只功率管分别是桥的四臂,静态时, OCL电路相互对称,因而电桥处于平衡状态,所以负载上无直流电流流动,从而可以不接输出电容而采用直接耦合。
动态时,输入信号由倒向电路分离,在同一时间内分别输出正负半周信号去推动这两组输出电路。
B T L的最大输出功率是OCL电路的四倍,当然理论数值实际上还要考虑到管子的饱和压降,发射极电阻的损耗等。
BTL电路的电流利用率高,可在低电源电压下得到较大的输出功率。
电路的输出中点。
即扬声器中心始终保持零电位,因而,电冲击比其他无变压器电路要小得多。
此外,由于电路的对称性,使的同相输入干扰能基本上互相抵消,把偶次谐波干扰也减到最小程度,电路的交流声和失真度极小。
但是工作时流过负载的电流是O T L电路的2倍,所以对电源的要求很高,要求电源的内阻rm要很小。
2 几种常见的BTL电路在BTL电路中,要求左右两路放大器的对称性要好,所以往往采用集成功放来完成。
(1)C-E分割倒相式BTL电路。
它利用V T1集电极与发射极输出信号反相的特点完成B T L电路的倒相作用。
这时,E极输出阻抗小而C极输出阻抗大,应而,这种倒相电路的一致性较差。
btl功放前级倒相电路
btl功放前级倒相电路BTL功放前级倒相电路是一种常见的电子电路，用于放大音频信号。
本文将详细介绍BTL功放前级倒相电路的原理和工作方式。
一、BTL功放前级倒相电路的原理BTL功放前级倒相电路是指在BTL（桥式推挽）功放电路中，使用了倒相电路作为前级放大电路。
倒相电路是指输入信号与输出信号之间存在180度的相位差，这样可以提供更大的信号增益。
BTL功放是一种差分功放电路，它采用两个互补输出信号进行放大，使得输出信号的功率较大。
而倒相电路作为BTL功放的前级，能够提供更高的输入信号增益。
二、BTL功放前级倒相电路的工作方式BTL功放前级倒相电路由一个差分放大器和一个倒相放大器组成。
差分放大器的作用是将输入信号分为两路，并分别放大，而倒相放大器则将其中一路信号进行倒相放大。
具体来说，当输入信号进入差分放大器时，经过放大后会得到两个相位相反的信号。
其中一个信号经过倒相放大器进行倒相放大，然后与另一个信号进行相加，最终得到一个相位相同但幅度较大的信号。
BTL功放前级倒相电路的工作原理可以用以下步骤来描述：1. 输入信号经过差分放大器，得到两个相位相反的信号。
2. 一个信号经过倒相放大器进行倒相放大。
3. 倒相放大的信号与另一个信号相加，得到一个相位相同但幅度较大的信号。
4. 最终输出的信号经过功放的后级进行功率放大，得到最终的放大信号。
三、BTL功放前级倒相电路的优势BTL功放前级倒相电路相比于其他放大电路具有以下优势：1. 输入信号增益高：倒相电路可以提供更高的输入信号增益，使得功放输出的信号更大。
2. 有效抑制共模干扰：差分放大器能够有效抑制共模干扰，提高音频信号的纯净度。
3. 提高音质：BTL功放前级倒相电路能够提供更好的音质，使得音频信号更加清晰和逼真。
四、BTL功放前级倒相电路的应用BTL功放前级倒相电路广泛应用于音频设备中，如音响系统、功放器等。
它能够提供高质量的音频输出信号，使得音乐、电影等媒体内容更加震撼人心。
可用于任何功放IC的BTL桥接放大电路
可用于任何功放IC的BTL桥接放大电路
以前我们讨论过很多双声道功放IC如何接成BTL放大的电路，这都是通过外接反馈电路的形式来完成的。
对于发烧级的音响爱好者来说，他们更愿意给功放IC增加倒相前级来构建BTL桥接放大电路。
加倒相前置级的方式可以最大限度地避免相位失真，听音效果自然也会更好一些。
下面我们来看一个电路，如下图所示。
这原本是一个重低音功放电路，分为两部分。
在图2中，两路运放分别做正相和反相放大输出，在第7、8脚分别输出幅度相等的音频信号流，只是其相位刚好相反。
这样，在两路输出端驳接相同的功放，就可以实现桥接放大。
末级的两路功放无论是集成功放电路还是分立元件功放电路都可以，只是相对而言必须一致。
图2是组成重低音功放的前置放大电路，用四运放IC中的两路完成前置放大，音源为左右声道的混合信号。
微信0。
BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）
BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）1.优缺点①优点：·电源利用率（理想情况下）是100%，比OTL或OCL电路提高了50%·BTL输出功率是OCL或OTL的四倍②缺点：·晶体管数目最多，总损耗增大，致使转换效率降低·输入输出信号均无接地点，用时不十分方便2.应用举例（以LM386集成功放为例）①LM386简介· 内部电路：说明：▲ 是一种通用型小功率集成功放，具有低功耗、失真小、电源电压范围广等特点。
▲ T1、T2与T3、T4构成达林顿PNP型输入级T5与T6为集电极镜像电流源负载，输入阻抗为50kΩ。
采用这种输入方式时，输入直流电为可接近零。
▲ T7为中间级，其负载为一恒流源，因此具有极高的电压增益。
▲ T8、T9与T10组成准互补输出，其中D1、D2提供静态偏置以消除交越失真。
▲ 电路单电源供电，如在①、⑧间接一个可调电阻电容串联网络，就可改变功放的增益，其可调范围为20～200倍。
▲ LM386供电电压为4～12V，LM368N供电电压为5～18V。
▲ LM386在Vcc=6V时可驱动4Ω负载，9V时可驱动8Ω负载，16V时可驱动16Ω负载。
·外部引线图②LM386应用·LM386组成OTL电路W1调增益，R8、C3与相位补偿，防自激；C2为电源退耦电容；C4为输出耦合电容；W2控制输入信号的大小。
C1、C2可取10μF。
若增益只需20倍，且电路无自激，则增益调节网络、相位补偿网络及电源退耦网络都可消去，可变成简单的外围应用电路。
·BTL音频功放▲ LM386(1)接成同相放大，LM386(2)接成反相放大。
▲ 因①、⑧脚均开路，所以每片LM386的电压增益为20倍，电路总增益为40倍。
▲ 因两片OTL功放的静态输出都是电源电压+VCC的一半，所以负载上无静态信号。
双声道BTL功放电路设计
双声道BTL功放电路设计双声道BTL功放电路（Bridge-Tied Load Amplifier Circuit）是一种特殊的功放电路，可以提供更大的输出功率，并具有相对较低的失真。
在这个电路中，两个独立的放大器被连接在一起，通过一个桥式电阻网络连接到一个负载上。
双声道BTL功放电路通常用于音频放大器，可以为音箱提供更高的功率输出。
输入级需要将音频信号进行前置放大和滤波，以提供一个适当的输入信号给后续的驱动级。
输入级电路通常包含一个差动放大器，用于消除输入信号中的共模干扰。
差动放大器的输出信号被送到驱动级。
驱动级是连接输入级和输出级的电路。
它的主要任务是提供足够的电流和电压来驱动输出级。
驱动级电路通常采用功率放大器，可以将低功率电压信号转换为更大的电流信号。
这个阶段通常包括一个电流放大器和一个电压放大器。
输出级是连接终端负载（通常是音箱）的电路。
输出级电路通常由桥式电阻网络组成，通过控制这个网络中的电阻，可以将输入信号的电流和电压变换为更大的输出功率。
这个阶段是整个电路中最关键的部分，其设计需要考虑到输出负载的特性以及电源的功率。
在设计双声道BTL功放电路时，需要考虑以下几个关键因素：1.功率输出：双声道BTL功放电路通常用于音箱等需要较大输出功率的应用。
因此，需要根据所需的功率输出来选择合适的电源和输出级电路。
2.失真：失真是音频放大器设计中一个重要的性能指标。
为了实现低失真输出，可以采用负反馈、输出级的电源供电稳定等方法。
3.效率：音频功放电路的效率对于功放器的整体性能影响较大。
一般而言，BTL功放电路的效率较高，但在设计过程中仍然要考虑电源效率、驱动级电路功率损耗等因素。
4.电源设计：音频功放电路的电源系统需要提供稳定、干净的电源给各个级别的电路供电。
此外，还需要考虑功放电路的消耗电流、电源输出电压等因素。
在设计双声道BTL功放电路时，需要注意电路的稳定性和可靠性。
在布局和屏蔽方面需要特别关注，以避免干扰和电磁辐射对音频质量的影响。
BTL功放电路
BTL功放电路集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
产品有单通道和双通道、单功放、双功放及多功放等器件。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
本文从BTL电路的结构、原理出发，分析BTL电路输入、输出信号特点，最后介绍如何用集成功率放大器件构成BTL 电路。
1BTL电路1.1BTL电路的组成及工作原理大家知道OCL和OTL两种功放电路的效率很高，但是他们的缺点就是电源的利用率都不高，其主要原因是在输入正弦信号时，在每半个信号周期中，电路只有一个晶体管和一个电源在工作。
为了提高电源的利用率，也就是在较低电源电压的作用下，使负载获得较大的输出功率，一般采用平衡式无输出变压器电路，又称为BTL电路。
电路如图1所示。
在输入信号U i正半周时，V1，V4导通，V2，V3截止，负载电流由V CC经V1，R L，V4流到虚地端。
如图1中的实线所示。
在输入信号Ui负半周时，V1，V4载止，V2，V3导通，负载电流由V CC经V2，R L，V3流到虚地端。
如图1中虚线所示。
可见：（1）该电路仍然为乙类推挽放大电路，利用对称互补的2个电路完成对输入信号的放大；其输出电压的幅值为：U OMV CC最大输出功率为：（2）同OTL电路相比，同样是单电源供电，在V CC，R L相同条件下，BTL电路输出功率为OTL电路输出功率的4倍，即BTL电路电源利用率高；（3）BTL电路的效率在理想情况下，仍近似为78.5%。
btl功率放大电路的特点
btl功率放大电路的特点btl功率放大电路是一种常用的电子放大电路，广泛应用于音频放大、功率放大等领域。
它具有以下几个特点。
btl功率放大电路具有高功率输出能力。
它采用了两个相互互补的输出端，可以实现双倍电压的输出。
这样一来，相同的输入电压下，输出功率可以达到原来的四倍。
因此，btl功率放大电路可以提供更大的输出功率，适用于需要高功率输出的场合。
btl功率放大电路具有较低的失真率。
失真是指电路输出信号与输入信号之间的差异或失真。
在btl功率放大电路中，由于采用了两个输出端，可以使输出信号更加稳定，减小失真。
而且，通过合理设计电路结构、选择合适的元器件等手段，还可以进一步降低失真率，提高音质。
btl功率放大电路具有较高的抗干扰能力。
在实际应用中，电路周围环境中会存在各种干扰信号，如电源噪声、电磁干扰等。
这些干扰信号会影响电路的工作稳定性和音质表现。
而btl功率放大电路采用了差分输入结构，可以通过互补作用来抵消干扰信号，从而提高抗干扰能力。
btl功率放大电路还具有较低的输出阻抗。
输出阻抗是指电路输出端口对外部电路的等效内阻。
输出阻抗越小，电路输出信号对外部负载的影响就越小。
btl功率放大电路通过使用功率管、输出变压器等组成，可以有效降低输出阻抗，提高电路的输出能力。
btl功率放大电路具有灵活性和可靠性。
它可以根据实际需求进行设计和调整，适用于各种不同的应用场合。
同时，由于btl功率放大电路采用了互补输出结构，电路中的元器件可以得到更好的平衡，使得整个电路更加稳定可靠。
btl功率放大电路具有高功率输出能力、较低的失真率、较高的抗干扰能力、较低的输出阻抗以及灵活性和可靠性等特点。
这些特点使得btl功率放大电路在音频放大、功率放大等领域得到广泛应用。
同时，也为我们提供了更好的音质体验和稳定可靠的电路设计方案。
