材料科学基础 西安交大2.2纯金属的晶体结构
材料科学基础2.2金属的晶体结构

间隙原子与最近邻原子
间距离:
四面体边长:
a 3/4
a/ 2
112 1 4 4
8
fcc Octahedron 八面体间隙大小
r 2 1 0.414 R
2r
a 2 2R
体中心和棱的中间
Rr a 2
fcc
C
D
Tetrahedron 四面体间隙大小
rin
3 4
a
R
f cc ,
R fcc
2a 4
bcc 八面体间隙大小
4R 3a bcc
rin
a/4
Rbcc
a/2
1
23
r aR R R
2 in
bcc
3
bcc
bcc
rin 2 3 1 0.155
Rbcc
3
(3) A3: hcp
Octahedral sites:6个
a/ 2
C
hcp
Tetrahedral sites
2 6 2 1 2 3 12 3
2.2.2 晶体的原子堆垛方式和间隙
1.密排面和密排向 晶体晶格中原子密度最大的晶面、晶向
密排六方结构A3(hcp) 0001和 1120
C
C
中间层相对底层错动
110 1 0
3
面心立方结构A1 (ABCABC…)
111和 110
1
8
9
7
3
2
6
4
5
密排面的堆积:(ABCABC…)
1
7 2
8 3
4 第二层相对于第一层错动
FCC
BCC HCP
三种典型晶体中的间隙
八面体间隙
金属材料的结构与组织纯金属的晶体结构金属

3.气相
气相是陶瓷内部残留的孔 洞,其成因复杂,影响因素 多。陶瓷根据气孔率分为致 密陶瓷、无开孔陶瓷和多孔 陶瓷。除多孔陶瓷外,气孔 对陶瓷的性能不利,它降低 了陶瓷的强度,常常是造成 裂纹的根源(图2-28),所以 应尽量降低气孔率。一般普 通陶瓷的气孔率为5 %~10% ; 特种陶瓷在5 %以下;金属陶 瓷则要求低于0.5 %。
• 根据溶质原子在溶剂中所处位置不同,固溶体可分为间隙 固溶体和置换固溶体两大类。 (1)间隙固溶体 如图2-10(a)所示。 (2)置换固溶体 如图2-10(b)所示。
图2-10 晶格结构模型
2.1.4 金属材料的组织
1.组织的概念 2.组织的决定因素 3.组织与性能的关系 • 不同组织结构的材料具有不同的性能
图2-18为高聚物在不同加载速度时的应力应变。高聚 物大都服从这种规律。
图2-17 非晶态高聚物在不同温度时的图2-18 高聚物在不同加载速度时的
应力-应变曲线
应力-应变曲线
黏弹性:应变与应力同步发生,或应变与应力同时 达到平衡,如图2-19(a)所示。
应变不仅决定于应力,而且决定于应力作用的速 率。即应变不随作用力即时建立平衡,而有所滞后, 如图2-19(b)所示。
综上所述,金 属材料的成分、 工艺、组织结构 和性能之间有着 密切的关系。
图2-11 两种晶粒大小不同的纯铁示意图
2.2 高分子材料的结构与性能
• 2.2.1 高分子材料的结构 • 1.大分子链的构成 • (1)化学组成 • 组成大分子链的化学元素,主要是碳、氢、氧,
另外还有氮、氯、氟、硼、硅、硫等,其中碳是 形成大分子链的主要元素。 • 大分子链根据组成元素不同可分为三类,即碳链 大分子、杂链大分子和元素链大分子。
材料科学基础ppt

– 第一节 扩散定律及其应用 – 第二节 扩散机制 – 第三节 影响扩散的因素与扩散驱动力 – 第四节 几个特殊的有关扩散的实际问题 – 第五节 固态相变中的形核 – 第六节 固态相变的晶体生长
• 第七章 陶瓷材料
导论
一·各种材料的概况
工程材料按属性可分为三类:金属材料、陶瓷材料和高分子材料。也可由此三个 相互组合而成的复合材料。按使用性能分类,则可分为主要利用其力学性能的结构材料和 主要利用其物理性能的功能材料。
• 第三章 晶体缺陷
– 第一节 点缺陷 – 第二节 位错的基本概念 – 第三节 晶体中的界面
• 第四章 材料的相结构及相图
– 第一节 材料的相结构 – 第二节 二元相图及其类型 – 第三节 复杂相图分析 – 第四节 相图的热力学基础
• 第五章 材料的凝固与气相沉积
– 第一节 材料凝固时晶核的形成 – 第二节 材料凝固时晶体的生长 – 第三节 固溶体合金的凝固 – 第四节 共晶合金的凝固 – 第五节 制造工艺与凝固组织 – 第六节 材料非晶态 – 第七节 材料的气—固转变
四. 晶面间距
1. 晶面间距:相邻两平行晶面间的距离。
2. 计算公式
对于各晶系的简单点阵,晶面间距与晶面指数 (hkl) 和点阵常数(a,b,c)之间有如下
关系:
立方晶系:
dhk la/h [2k2l2]1/2
四方晶系:
d h k1 l/h [2 (k 2 )/a 2 ( l/c )2 ] 1 /2
组织是指用金相观察方法观察材料内部时看到的涉及晶体或晶粒大小、方向、形状排 列状况等组成关系的组成物。不同的组织具有不同的力学性能和物理性能。
第一章 材料结构的基本知识
材料科学基础课程教案.docx

课程教案绪论教学目标或要求:《材料科学基础》是材料科学与工程、材料加工与控制等各专业一门重要技术基础课。
材料科学是研究材料的化学成分、组织结构、加工工艺与性能之间关系及变化规律的一门科学。
材料科学基础的任务是根据工程和科学技术发展的需要设计研制新型工程材料;解决材料制备原理和工艺方法,获取可供使用的工程材料;解决材料在加工和使用过程中组织结构和性能变化的微观机理,从中找出合宜的加工工艺、强化工艺和延寿措施;创新测试材料成分、组织结构和性能的方法,完善测试技术;合理地选择和使用工程材料。
本课程的任务是向学生较全面系统地介绍物理冶金原理,注意材料的共性与个性的结合,实现多学科知识的交叉与渗透。
学习本课程的目的是为后续专业课打下牢固的基础,同时为将来从事材料的研究与开发打下坚实的理论基础。
教学重点和难点1.教学重点:1.典型金属的晶体结构。
2.晶体缺陷3.凝固理论应用4.铁碳相图及其应用5.三元相图的应用6.塑性变形后的组织与性能7.再结晶2.教学难点:1.如何使学生理解晶体中的缺陷及其行为3.凝固理论,特别是非平衡凝固理论。
4.铁碳相图的分析尤其是合金的凝固工程分析5.三元共晶相图的分析6.塑性变形中的位错强化机制7.再结晶机制教学手段与方法:课堂讲授,结合多媒体教学。
教学内容:材料科学基础包含绪论、材料的结构、晶体缺陷、结晶理论、二元相图(含铁碳相图)、三元相图、塑性变形理论、再结晶理论、固态相变等九部分。
纵观材料科学基础所含内容可知,该课程内容较为庞杂。
具有三多的特点;即所谓内容头绪多、原理规律多(涉及原理、规律几十个)、概念定义多(名词、定义近300个),由于该课程具有上述特点,加之有些微观结构看不见、摸不到,而且课程内容枯燥、乏味,因此,教师感到难教,学生感到难学。
本课程推荐参考书目:1刘智恩.材料科学基础.西北工业大学出版社.20032赵品.材料科学基础教程.哈尔滨工业大学出版社.20023石德柯.材料科学基础.机械工业出版社.19994胡處祥.材料科学基础.上海交通大学出版社.20025徐恒钧.材料科学基础.北京工业大学出版社.2001.第一章材料的结构(6h)教学目标或要求:使学生们掌握三大固体材料的结构特点、性能特点,建立材料结构与性能之间的关系。
大学材料科学基础第2章 材料中的晶体结构PPT课件

30.10.2020
DALIAN JIAOTONG UNIVERSITY
21
2.点阵常数
晶胞棱边长度a、b、c与原子半径r之间 的关系:
体心立方结构(a=b=c) a = 4 (√3 /3) r
面心立方结构(a=b=c) a = 2 (√2 ) r 密排六方结构(a=b c) a = 2r
30.10.2020
阵点——构成空间点阵的每一个点
晶格——将阵点用一系列相互平行的直线连接 起来形成空间格架
晶胞——构成晶格的最基本单元
30.10.2020
DALIAN JIAOTONG UNIVERSITY
2
图2-1 晶体结构 a) 晶体 b) 晶格 c) 晶胞
30.10.2020
DALIAN JIAOTONG UNIVERSITY
式中, Ni 、 Nf 、 Nr分别表示位于晶胞内部、 面心和角顶上的原子数;m为晶胞类型参数, 立方晶系的m = 8,六方晶系的m =6。 体心立方 N = 1 + 81/8 = 2 面心立方 N = 6 1/2+ 81/8 = 4 密排六方 N = 3 + 2 1/2+ 121/6 = = 6
10
晶向指数间的关系
① 一个晶向指数代表着相互平行、方向一致的所有晶向; ② 若晶体中两晶向相互平行但方向相反,则晶向指数中的数
字相同,而符号相反。 ③晶向族——晶体中原子排列情况相同但空间位向不同的一
组晶向称为,用<UVW>表示。
立方晶系:<111> =
非立方晶系: <100> [100]、[010]、[001],因为在这三个 晶向上的原子间距分别为a、b、c,其上的原子排列情况 不同,性质亦不同,所以不能属于同一晶向族。
西安交通大学-2019年-硕士研究生 804材料科学基础考试大纲-01

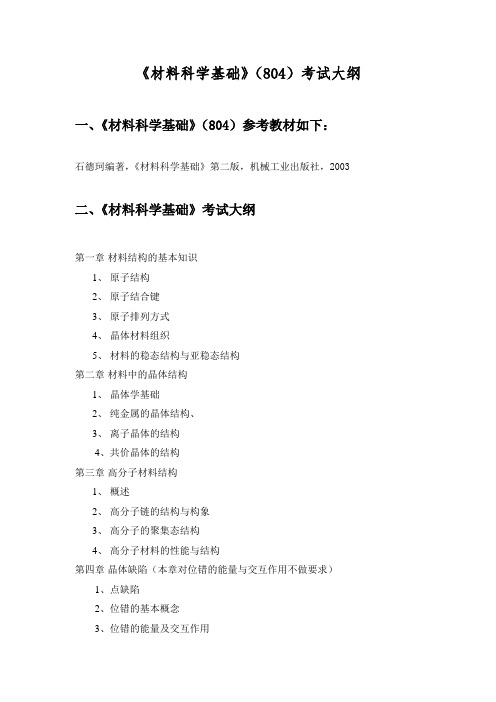

《材料科学基础》(804)考试大纲一、《材料科学基础》(804)参考教材如下:
石德珂编著,《材料科学基础》第二版,机械工业出版社,2003二、《材料科学基础》考试大纲
第一章材料结构的基本知识
1、原子结构
2、原子结合键
3、原子排列方式
4、晶体材料组织
5、材料的稳态结构与亚稳态结构
第二章材料中的晶体结构
1、晶体学基础
2、纯金属的晶体结构、
3、离子晶体的结构
4、共价晶体的结构
第三章高分子材料结构
1、概述
2、高分子链的结构与构象
3、高分子的聚集态结构
4、高分子材料的性能与结构
第四章晶体缺陷(本章对位错的能量与交互作用不做要求)
1、点缺陷
2、位错的基本概念
3、位错的能量及交互作用。
材料科学基础,第2章,材料中的晶体结构

晶面间距与晶面指数的关系: 晶面间距是现代测试中一个重要的
参数。在简单点阵中,通过晶面指数 (hkl)可以方便地计算出相互平行的一 组晶面之间的距离d。
晶系 晶面间距
立方
1 h2 k 2 l2
d2
a2
正方
1
h2 k2
l2
d2
a2
c2
六方
( ) 1
4 h2 hk k 2
l2
d2
3
a2
c2
1.晶面、晶向及其表征
1)晶面 (1)定义:晶体点阵在任何方向上可分
解为相互平行的结点平面,称为晶面。 (2)特征: 晶面上的结点在空间构成一个二维点阵。 同一取向上的晶面,不仅相互平行、间
距相等,而且结点的分布也相同。 不同取向的结点平面其特征各异。
(3)晶面指数:
结晶学中经常用(hkl)来表示一组平 行晶面,称为晶面指数。
不同方向的直线组,其质点分布不尽相同。
(3)晶向指数: 用[uvw]来表示。 其 中 u 、 v 、 w 三 个 数 字 是 晶 向 矢 量
在参考坐标系X、Y、Z轴上的矢量 分量经等比例化简而得出。
晶向指数求法:
①确定坐标系; ②过坐标原点,作直线与待求晶向
平行; ③在该直线上任取一点,并确定该
{110}晶面族
Z
(011)
(110) (011) (101)
(101)
Y (110)
X
2)晶向:
(1)定义:
点阵可在任何方向上分解为相互平行的直线组, 结点等距离地分布在直线上。位于一条直线上 的结点构成一个晶向。
(2)特征:
同一直线组中的各直线,其结点分布完全相同, 故其中任何一直线,可作为直线组的代表。
2-2.2金属晶体结构32

非晶体
w固体材料
晶体 金属材料
无饱和性、无方向性
构成紧密排列、高度对称 的简单晶体结构
1
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.2.1 三种典型的晶体结构
(1) 体心立方结构 缩写为A2或bcc(body-centered cubic) 碱金属、难熔金属(V、Nb、Ta、Cr、Mo、W)、 α-Fe
15
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.2.1 三种典型的晶体结构
2.2.1.3 配位数和致密度
w致密度:晶体结构中原子体积占总体积的百分数
如以一个晶胞来计算,则致密度是晶胞中原子体积与 晶胞体积之比值即: K=nv/V 式中:K为致密度 n为晶胞中原子数 v是一个原子的体积(将金属原子视为刚性 等径球,v=4πR3/3) V为晶胞体积
a rx = 2 − 1 ≈ 0 .1 5 4 r r
r=(√3/4)a rB=0.154rA<100> rB=0.663rA<110>
PDF 文件使用 "pdfFactory Pro" 试用版本创建
体心立方点阵中的间隙
28
2.2.2.2 晶体结构中的间隙
(2)体心立方结构 12个四面体间隙; 四面体间隙数量与 原子数之比为6:1。 间隙大小为: 5 a rx 5 4 = −1 = −1 = 0.291 r r 3
bcc n=8×1/8+1=2
6
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.2.1 三种典型的晶体结构
西安交大材科基教学大纲

西安交通大学《材料科学基础》课程教学大纲英文名称:Fundamentals of Materials Science课程编号:MATL3001学时:96 学分:6适用对象:材料科学与工程专业本科生先修课程:大学物理、普通化学、物理化学、工程力学课程的性质和目的“材料科学基础”是材料科学与工程学科各专业本科生的必修课,是后续各门专业课程的理论基础课,也是材料科学与工程学科各专业的材料工作者从事材料科学基础研究以及开发新材料、新工艺必备的基本知识和基本能力。
学习本课程的目的,是使学习者深刻理解材料的成分-结构-工艺-组织-性能诸方面的内在联系的根本原因、基本知识和基本应用,为学习后续专业课程奠定坚实的基础理论知识;为将来创造新理论、研制新材料、开发新工艺提供新思路和理论指导课程教学内容绪论第一章材料结构的基本知识第一节原子结构一、原子的电子分布;二、元素周期表及性能的周期性变化第二节原子结合键一、一次键;二、二次键;三、混合键;四、结合键的本质及原子间距第三节原子排列方式一、晶体与非晶体;二、原子排列的研究方法第二章材料中的晶体结构第一节晶体学基础一、空间点阵和晶胞;二、晶系和布拉菲点阵;三、晶向指数和晶面指数;四、晶面间距;五、晶带及晶带定理;六、晶体的极射赤面投影图第二节纯金属的晶体结构一、金属的典型晶体结构;二、多晶型性;三、晶体的原子半径;第三节离子晶体的结构一、离子晶体的主要特点;二、离子半径、配位数和负离子配位多面体;三、离子晶体的结构规则;四、离子晶体的典型结构第四节共价晶体的结构一、共价晶体的主要特点;二、共价晶体的典型结构第三章晶体缺陷第一节点缺陷一、点缺陷的类型;二、点缺陷的浓度;三、点缺陷与材料行为;第二节位错的基本概念一、位错学说的产生;二、位错的几何形态;三、位错的运动第三节位错的弹性性质一、应力和应变分析;二、位错的应力场;三、为错的应变能第四节作用在位错线上的力一、Petch-Koehler公式;二、外加应力对位错的作用力;三、位错间的互作用力;四、位错与溶质原子的互作用力; 五、位错的线张力; 六、位错运动的点阵阻力;七、晶体表面对位错的作用力——映像力第五节实际晶体结构中的位错一、全位错;二、堆垛层错;三、不全位错;四、位错反应第六节晶体中的界面一、晶界的结构与晶界能;二、表面及表面能;三、表面吸附与晶界内吸附;四、浸润行为;五、界面能与显微组织形貌的变化第四章材料的相结构与相图第一节材料的相结构一、固溶体;二、化合物第二节二元相图及其类型一、相图的基本知识;二、一元系相图;三、二元系相图;四、材料性能与相图的关系第三节复杂相图分析一、分析方法;二、复杂相图分析举例;三、铁-碳合金相图第四节相图的热力学基础一、固溶体的吉布斯自由能-成分曲线;二、克劳修斯-克莱普隆方程;三、相平衡条件;四、由吉布斯自由能-成分曲线推测相图第五节三元系相图及其类型一、三元相图的成分表示方法;二、三元匀晶相图;三、三元系中的相平衡分析;四、具有四相共晶反应的三元系相图;五、三元系相图实例分析第五章材料的凝固第一节材料凝固时晶核的形成一、结晶的基本规律;二、均匀形核;三、形核率;四、非均匀形核第二节材料凝固时晶体的生长一、晶核长大的必要条件;二、固/液界面的微观构造;三、晶核长大方式第三节固溶体的凝固一、固溶体的平衡凝固;二、固溶体的不平衡凝固;三、成分过冷及其影响第四节共晶合金的凝固一、共晶体的形态;二、共晶体的形核及生长;三、先共晶相的形态第五节制造工艺与凝固组织一、铸锭和铸件凝固的组织与偏析;二、连续铸造和熔化焊的凝固组织第六节用凝固法材料的制备技术一、区域提纯;二、制备单晶;三、用快速冷凝法制备金属玻璃;四、定向凝固第六章高分子材料的结构第一节高分子材料概述一、高分子材料的基本概念;二、高分子材料的合成;三、高分子材料的分类第二节高分子链的结构及构象一、高分子链的化学组成;二、结构单元的键接方式和构型;三、高分子链的几何形状;四、高分子链的构象及柔顺性第三节高分子的聚集态结构一、晶态聚合物的结构;二、非晶态聚合物的结构;三、聚合物的结晶度与玻璃化温度第四节高分子材料的性能与结构一、高分子材料的主要性能特点;二、高分子材料性能与结构的关系;三、改变高分子材料性能的途径第七章固态扩散第一节扩散定律及其应用一、扩散第一定律;二、扩散第二定律第二节扩散的微观机制一、扩散的主要机制;二、扩散系数;三、扩散激活能第三节扩散的驱动力及反应扩散一、扩散的驱动力;二、反应扩散第四节影响扩散的因素一、温度的影响;二、原子键力的影响;三、晶体结构的影响;四、固溶体类型及浓度的影响;五、晶体缺陷的影响第八章材料的变形与断裂第一节金属变形概述第二节金属的弹性变形一、弹性变形的主要特点;二、弹性模量的物理意义;三、弹性模量在工程上的应用第三节滑移与孪生变形一、晶体的滑移与观察;二、滑移机制;三、晶体的滑移系;四、孪生变形第四节单晶体的塑性变形一、施密特定律;二、晶体的始滑移系;三、夹头固定情况下滑移过程中的晶体转动;四、晶体滑移的种类;六、单晶体表面滑移线方位(晶向指数)的确定第五节多晶体的塑性变形一、多晶体塑性变形的特点;二、细晶强化及其机理第六节纯金属的形变强化一、金属的形变强化;二、形变强化的位错机理;三、单晶体的形变强化;四、形变强化的工程意义第七节合金的变形与强化一、固溶体的变形与固溶强化;二、多相合金的变形与强化第八节冷变形金属的组织与性能一、冷变形金属的组织变化;二、冷变形金属的性能变化第九节金属的断裂一、理论断裂强度;二、实际断裂强度第十节冷变形金属的回复和再结晶一、冷变形金属加热时的组织和性能变化;二、冷变形金属的回复;三、冷变形金属的再结晶;四、再结晶后的晶粒长大第十一节金属的热变形、蠕变及超塑性一、金属的热变形;二、金属的蠕变;三、金属的超塑性第十二节陶瓷晶体的变形一、陶瓷晶体变形的特点;二、影响陶瓷晶体变形的主要因素第十三节高分子材料的变形一、热塑性塑料的变形;二、热固性塑料的变形第九章固体材料的电子结构与物理性能第一节固体的能带理论一、能带的形成;二、金属的能带结构与导电性;三、费米能;四、半导体与绝缘体第二节半导体一、本征半导体;二、掺杂半导体;三、化合物半导体第三节材料的磁性一、原子的磁矩;二、抗磁体、顺磁体和铁磁体;三、磁化曲线与磁畴结构第四节材料的光学性能一、光子的能量;一、光的吸收与透射;二、材料的发光性能第五节材料的热学性能一、摩尔热容;二、热膨胀;三、导热性能第六节形状记忆合金一、问题的提出;二、形状记忆现象;三、形状记忆效应;四、形状记忆原理简介;五、常用形状记忆合金;六、形状记忆合金应用举例;七、工程设计练习;八、本节小结;九、一道课后思考题课程重点在上述教学内容中,重点为以下四部分:第二章材料的晶体结构一般情况下,金属材料都是晶态,陶瓷材料中大多呈晶态,而高分子材料为部分晶态。
2-3第二章 材料中的晶体结构 2.1-2.2

3-28
11
After W.G. Moffatt, G.W. Pearsall, & J. Wulff, “The Structure and Properties of Materials,” vol. I: “Structure,” Wiley, 1964, p.51.)
Structural Difference between HCP and FCC
致密度是把原子看成等径的刚性小球,晶胞中原子 。所占体积与晶胞体积之比。 K=nv/V n—晶胞原子数 V—晶胞体积
K=0.68(BCC) K=0.74(FCC) K=0.74(HCP)
18
Figure Illustration of coordinations in (a) SC and (b) BCC unit cells. Six atoms touch each atom in SC, while the eight atoms touch each atom in the BCC unit cell.
Third layer of Atoms placed Third layer of Atoms placed in ‘b’ Voids of plane ‘B’. (Identical in ‘a’ voids of plane ‘B’. Resulting to plane ‘A’.) HCP crystal. In 3rd Plane C. FCC cry系中一个晶胞包含的结点数
确定立方晶系中一个晶胞包含的结点数。如果每个结点上有一个原子,计 算每个晶胞包含的原子个数。
例题1 解答 在简单立方(SC)晶胞中:
结点 1 =(8个角)( )= 1 晶胞 8
结点 在体心立方(BCC)晶胞中: =(8个角)(1)(1个中心)=2 晶胞 8
材料科学基础常见的晶体结构课件PPT

晶体 类型
原子 晶体
离子 晶体
分子 晶体
金属 晶体
结构 质点 原子
离子
分子
原子
质点间 作用力
晶体特性
实例
共价键
硬度大,熔点高,导 金刚石,
电差
SiC
离子键
分子间力 氢键
硬而脆、熔点高、溶 NaCl,
导电
BaO
硬度小、熔沸点低
NH3, 干冰
金属键
热电良导体,有金属 光泽。
Au,Ag
Pauling第二规则——
在稳定的离子晶体结构中,一个阴离子从所有相邻接 的阳离子分配给该阴离子的静电键强度的总和,等于阴离 子的电荷数。静电价规则。
● 在实际晶体中,阳离子的大小不一定无间隙地充填在空
Pauling第三规则—— 隙中,当阳离子的尺寸稍大于空隙,将会略微“撑开”阴
离子堆积。
B原—子半四径价和(离或子五半价在径) 晶体结构中,每个配位多面体以共顶方式连接,共
3. 原子和离子的配位数(Coordination Number, CN)
金属材料:一个原子周围与它直接相邻结合的 原子个数,常称为原子配位数。12、8。
离子晶体材料:一个离子周围与它直接相邻结 合的所有异号离子个数,常称为离子配位数。8、 6、4。
共价键晶体:由于方向性和饱和性,因此其配 位数不符合紧密堆积原则,CN较低(4 、3) 。
hcp:Hexgonal Close Packing
体心立方
面心立方
密排六方
晶格类型
体心立方晶格 bcc
面心立方晶格 fcc
晶胞结构
密排六方晶格 hcp
晶胞常数
a=b=c α=β=γ=90°
材料科学基础-2

[ 1 11]
[1 1 1]
[1 1 1]
[11 1 ]
[1 1 1]
[1 1 1]
[1 1 1]
例:在一个面心立方晶胞中画出[012]、[123] 晶向。
晶面:通过空间点阵中任一组阵点的平面代表晶 体中的原子平面,称为晶面 晶面指数:表示晶体中点阵平面的指数,由晶面 与三个坐标轴的截距值所决定。 晶面指数的标定步骤: 建坐标:所定晶面不应通过原点; 求截距:求出待定晶面在三个坐标轴上的截距, 如果该晶面与某坐标轴平行,则其截距为∞; 取倒数:取三个截距值的倒数; 化整并加圆括号:将三个截距的倒数化为最小 整数h、k、l,并加圆括号,即(hkl),如果截距 为负值,则在负号标注在相应指数的上方。
正交
三、晶向指数与晶面指数(Miller指数)
晶向:空间点阵中各阵点列的方向代表晶体中原子排列的 方向,称为晶向,即空间点阵中任意两阵点的连接矢量。 晶向指数:表示晶体中点阵方向的指数。 晶向指数的确定步骤:
z
[ 1 11]
[112] • 建立坐标系; • 确定坐标值:在待定晶向上确定 [1 1 1] [1 1 0] 距原点最近的一个阵点的三个坐标值; • 化整并加方括号:将三个坐标值化为最小 [001] [111] 整数u、v、w,并加方括号。如有负值,在 [010] o 该数值上方标负号。 [100] [110]
• 在立方晶系中,具有相同指数的晶面和晶向 必定相互垂直。不适合其它晶系。 如: [121] (121) 即:晶向 [121] 为晶面 (121)的法向量。 ★ 因此,晶面指数可作为向量进行运算。
例:在一个面心立方晶胞中画出(102)、 (223) 晶面。
六方晶系的晶向指数和晶面指数
西安交大研究生材料科学基础判断题

1 晶体结构不同的晶体可能有相同的晶体点阵。
正确错误2 晶体中与每一个阵点相对应的基元都是相同的。
正确错误3 晶体中与一个阵点相对应的基元都是一个原子。
正确错误4 晶体中与一个阵点相对应的基元可能是一个原子,也可能是多个原子。
正确错误5 如果晶体中与一个阵点相对应的基元是多个原子,这些原子必定不是同一种原子。
正确错误6 在由一种原子组成的晶体中,与一个阵点相对应的基元必定是一个原子。
正确错误7 对不同的晶体,与一个阵点相对应的基元必定都是不相同的。
正确错误8 一个简单正交晶体的。
正确错误9 对一个简单正交晶体:。
正确错误10 根据立方晶系晶面间距的计算公式,计算得纯铜晶体的。
正确错误11 体心立方晶体{110}中的所有晶面属于同一个晶带。
正确错误12 晶体中任意两个相交晶面一定属于同一个晶带。
正确错误13 、、三个晶面属于同一个晶带。
正确错误14 体心立方晶体{100}晶面族中的晶面属于[100]晶带。
正确错误15 Zn是密排六方结构,属简单六方点阵。
正确错误16 晶体中面密度越高的晶面,其面间距必定也越大。
正确错误17 晶体中非平衡浓度空位及位错的存在都一定会使晶体的能量升高。
正确错误18 晶体中的位错环有可能是一个纯刃型位错,但绝不可能是一个纯螺型位错。
正确错误19 晶体中的不全位错一定与层错区相连,反之亦然。
正确错误20 如果晶体中的亚晶界是由刃位错墙构成的,则相邻亚晶粒间的位向差越大,位错墙中位错的间距就越大。
正确错误21 如果晶体中的亚晶界是由刃位错墙构成的,则相邻亚晶粒间的位向差越大,亚晶界的比界面能越大。
正确错误22 位错线的运动方向总是垂直于位错线。
23 位错线的运动方向总是平行于位错线。
正确错误24 位错线的运动方向总是垂直于其柏氏矢量。
正确错误25 位错线的运动方向总是平行于其柏氏矢量。
正确错误26 位错运动所引起的晶体滑移方向总是平行于其柏氏矢量。
正确错误27 位错运动所引起的晶体滑移方向总是垂直于其柏氏矢量。
西安交通大学材料科学基础考研复习题(包括答案)

目录目录 (1)工程材料中原子排列 (2)参考答案 (4)固体中的相结构 (9)参考答案 (12)凝固 (16)参考答案 (19)相图 (25)参考答案 (38)固体中的扩散 (40)参考答案 (43)塑性变形 (45)参考答案 (48)回复与再结晶 (51)参考答案 (54)固体相变 (58)参考答案 (60)复合效应与界面 (64)参考答案 (66)工程材料中原子排列1. 作图表示立方晶体的()()()421,210,123晶面及[][][]346,112,021晶向。
2. 在六方晶体中,绘出以下常见晶向[][][][][]0121,0211,0110,0112,0001等。
3. 写出立方晶体中晶面族{100},{110},{111},{112}等所包括的等价晶面。
4. 镁的原子堆积密度和所有hcp 金属一样,为0.74。
试求镁单位晶胞的体积。
已知Mg 的密度3Mg/m 74.1=mg ρ,相对原子质量为24.31,原子半径r=0.161nm 。
5. 当CN=6时+Na 离子半径为0.097nm ,试问:1) 当CN=4时,其半径为多少?2) 当CN=8时,其半径为多少?6. 试问:在铜(fcc,a=0.361nm )的<100>方向及铁(bcc,a=0.286nm)的<100>方向,原子的线密度为多少?7. 镍为面心立方结构,其原子半径为nm 1246.0=Ni r 。
试确定在镍的(100),(110)及(111)平面上12mm 中各有多少个原子。
8. 石英()2SiO 的密度为2.653Mg/m 。
试问:1) 13m 中有多少个硅原子(与氧原子)?2) 当硅与氧的半径分别为0.038nm 与0.114nm 时,其堆积密度为多少(假设原子是球形的)?9. 在800℃时1010个原子中有一个原子具有足够能量可在固体内移动,而在900℃时910个原子中则只有一个原子,试求其激活能(J/原子)。
2-1晶体学基础--西安交大材料科学基础

{123} = (123) + (1 23) + (123) + (123) + (132) + (1 32) + (132) + (132)
+ (23 1) + (23 1 ) + (312) + (3 12) + (3 1 2) + (312 ) + (321) + (321) + (321) + (32 1 ) 共) + (211 ) + (2 11 ) + (2 1 1) + (21 1 )
共12个等价面 个等价面
) ) + (213 + (213) + (2 13) + (213) + (231 + (231)
16
(3)确定是否同族晶面 不能只看晶面指数的数字是否 )确定是否同族晶面,不能只看晶面指数的数字是否
1
13
c
c1
(463)
O a a1
b1
b
图2-6 晶面指数的确定 1 Oa1=1/2a Ob1=1/2b Oc1=1/2c
14
在确定密勒指数时,还需规定几点: 在确定密勒指数时,还需规定几点: (1)该晶面不能通过原点,因为这时截距为零,其倒数 )该晶面不能通过原点,因为这时截距为零, 是无意义的, 是无意义的,这时应选择与该晶面平行但不过原点的面来 确定晶面指数或把坐标原点移到该面之外; 确定晶面指数或把坐标原点移到该面之外; (2)当晶面与某晶轴平行时,规定其截距为 ,则截距 )当晶面与某晶轴平行时,规定其截距为∞, 的倒数为零; 的倒数为零; ( 3)当晶面与坐标轴的负方向相交时,截距为负,该指数 当晶面与坐标轴的负方向相交时, 当晶面与坐标轴的负方向相交时 截距为负, 的负号最后标在数字的上方。 的负号最后标在数字的上方。 (4)由于任一晶面平移一个位置后仍然是等同的晶面, )由于任一晶面平移一个位置后仍然是等同的晶面, 因此指数相同而符号相反的晶面指数是可以通用的。 因此指数相同而符号相反的晶面指数是可以通用的。
材料科学基础 西安交大2.2纯金属的晶体结构

面心立方晶胞 ——面心立方最紧密堆积 面心立方最紧密堆积
C B A
密排面
六方最紧密堆积
1 6 5 4 2 3
ABAB……的层序堆积 的层序堆积
六方最紧密堆积
ABABAB…… 每两层重复一次
A B A B A
六方晶胞——六方密堆积 六方密堆积 六方晶胞
A A 密 B
排 B 面
A A
5.晶体结构中的间隙 晶体结构中的间隙
面心立方最紧密堆积 面心立方最紧密堆积
1 1 6 5 4 2 3 6 5 4 2 3
A
1 6 5 4 2 3
B C
面心立方最紧密堆积 面心立方最紧密堆积
A C B A C B A
ABCABC……, 即每三层重复一次
面心立方最紧密堆积 面心立方最紧密堆积
1 6 5
2 3 4
面心立方最紧密堆积 面心立方最紧密堆积
1 、温度与压力的影响
一般给出的原子半径都是在常温常压下的数据。 一般给出的原子半径都是在常温常压下的数据。当 温度改变时, 温度改变时,由于原子热振动及晶体内点阵缺陷平衡 温度的变化,都会使原子间距产生变化, 温度的变化,都会使原子间距产生变化,因而影响到 原子半径的大小。 原子半径的大小。 此外,晶体中的原子并非刚性接触, 此外,晶体中的原子并非刚性接触,由于原子间存 在一定的可压缩性,故当压力改变时也会引起原子半 在一定的可压缩性, 径的变化。 径的变化。
4.晶体中原子的堆垛方式 晶体中原子的堆垛方式
面心立方和密排六方结构的致密度均为0.74,是纯金属 , 面心立方和密排六方结构的致密度均为 中最密集的结构 面心立方与密排六方虽然晶体结构不同, 面心立方与密排六方虽然晶体结构不同,但配位数与致 密度却相同,为搞清其原因, 密度却相同,为搞清其原因,必须研究晶体中原子的堆垛 方式 面心立方与密排六方的最密排面原子排列情况完全相同, 面心立方与密排六方的最密排面原子排列情况完全相同, 但堆垛方式不一样
2.1-2.2纯金属和合金的晶体结构

2.晶体与非晶体
晶体 —材料内部原子在三维空间呈规则、周期性排列。 非晶体 — 原子无规则堆积。 晶体
金刚石、NaCl、冰 等。
液体
非晶体 : 蜂蜡、玻璃 等。
晶体的特点: ① 具有一定的熔点,如铁1538℃, 铜1083℃,铝为660℃ ; ② 一般有规则的几何外形; ③ 具有各向异性。如:食盐,冰, 金刚石,金属等。
正刃型位错
负刃型位错
螺位错
(3)面缺陷 晶界、亚晶界
晶界---晶体结构相同但位向不同的晶粒之间的界面
晶粒(单晶体)
晶界
面缺陷引起晶格畸变, 晶粒越细,则晶界越多,强度和塑性越高。
三、 合金的相结构
1.合金
由两种或两种以上的金属或金属与非金属 熔合在一起,获得具有金属特性的物质。 Pb-Sn合金 钢(Fe-C) 锡青铜 ( Cu-Sn-Al(<14%) )
(2)面心立方晶格 fcc
-Fe、Cu、Ni、Al、Au、Ag 等
晶胞原子数
面心立方晶胞
Z
c
1、晶格常数: a=b=c; ===90 2、晶胞原 子数:4 3、原子半径r: b
Y
4、致密度:0.74
a
X
(3)密排六方晶格 hcp
晶格常数 底面边长a 底面间距c 侧面间角120 侧面与底面夹 角90 晶胞原子 数: 6 原子半径r: a/2 致密度: 0.74
6.金属化合物
金属化合物 定义:合金组元相互作用形成的晶格类型 和特性完全不同于任一组元的新相称之为金属 化合物。
⑴
正常价化合物
MgSe 、 Mg2Si、Mg2Sn 等。
a:有分子式
b:符合化合价规律
c:成分与分子式相同
材料科学基础

(cm3) 当它为石墨结构时的体积
(cm3) 故由金刚石转变为石墨结构时其体积膨胀
E.g. Mn的同素异构体有一为立方结构,其晶格常 数为0.632nm,ρ为7.26g/cm3,r为0.112nm,问 Mn晶胞中有几个原子,其致密度为多少? Solution:
BCC
FCC
BCC
E.g. C ( graphite , diamond , CNT)
Graphite(六边形的二维层状结构)
C60 molecule(球状中空结构)
Carbon Nanotubes(非球状且沿一个方 向延伸的针状结晶)
2.2 金属的晶体结构
由于不同晶体结构的致密度不同,当金属 由一种晶体结构变为另一种晶体结构时, 将伴随有质量体积的跃变,即体积的突 变。这种转变称为多晶型转变或同素异晶 转变。
3 a2
0.58 a2
2
a
2a
2a
2a
2a
4
1 2 1 42
2a2
1.4 a2
3
1 3 6
3 a2
1 2
2.3 a2
2
2.2 金属的晶体结构
间隙原子半径的计算:间隙半径为顶点原子
至间隙中心的距离减去原子半径。
E.g.
bcc:八面体间隙半径: rB
a 2
3 a 0.067 a 4
四面体间隙半径:rB
5 a 4
3 a 0.126 a 4
Exercise:
fcc、hcp:八面体间隙半径rB ? 四面体间隙半径rB ?
2.2 金属的晶体结构
6. Summary
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、晶体结构中的原子半径
当大量原子通过键合组成紧密排列的晶体时, 当大量原子通过键合组成紧密排列的晶体时,利用 原子等径刚性球模型, 原子等径刚性球模型,以相切两刚性球的中心距的一 半作为原子半径,并根据X射线测定的点阵常数可计 半作为原子半径,并根据 射线测定的点阵常数可计 算出原子半径。但原子半径并非固定不变,除与温度、 算出原子半径。但原子半径并非固定不变,除与温度、 压力等外界条件有关外,还受结合键、 压力等外界条件有关外,还受结合键、配位数以及外 层电子结构等因素的影响。 层电子结构等因素的影响。
1 、温度与压力的影响
一般给出的原子半径都是在常温常压下的数据。 一般给出的原子半径都是在常温常压下的数据。当 温度改变时, 温度改变时,由于原子热振动及晶体内点阵缺陷平衡 温度的变化,都会使原子间距产生变化, 温度的变化,都会使原子间距产生变化,因而影响到 原子半径的大小。 原子半径的大小。 此外,晶体中的原子并非刚性接触, 此外,晶体中的原子并非刚性接触,由于原子间存 在一定的可压缩性,故当压力改变时也会引起原子半 在一定的可压缩性, 径的变化。 径的变化。
体心立方
面心立方
密排六方
3a r= 4
2a r= 4
a r= 2
3.配位数与致密度 配位数与致密度
配位数和致密度定量地表示原子排列的紧密程度。 配位数和致密度定量地表示原子排列的紧密程度。 配位数( number,CN): ):晶体结构中任一 配位数(coordination number,CN):晶体结构中任一 原子周围最近且等距离的原子数。 原子周围最近且等距离的原子数。 致密度(K):晶胞中原子所占的体积分数, 致密度( ):晶胞中原子所占的体积分数, 晶胞中原子所占的体积分数
面心立方( 面心立方(A1)face-centred cubic lattice→fcc 常见金属晶体 的结构 体心立方( 体心立方(A2)body-centred cubic lattice→bcc
密排六方( 密排六方(A3)hexagonal close-packed lattice→hcp
面心立方点阵
面心立方最紧密堆积 面心立方最紧密堆积
1 1 6 5 4 2 3 6 5 4 2 3
A
1 6 5 4 2 3
B C
面心立方最紧密堆积 面心立方最紧密堆积
A C B A C B A
ABCABC……, 即每三层重复一次
面心立方最紧密堆积 面心立方最紧密堆积
1 6 5
2 3 4
面心立方最紧密堆积 面心立方最紧密堆积
配位数 原子半径 原子半径 减少百分 数 12 1.00 10 0.986 1.4% 8 0.97 3% 6 0.96 4% 4 0.88 12% 2 0.81 19% 1 0.72 28%
4 、原子核外电子结构的影响
见元素周期表。
核电荷 ,原子半径 ↑ ↓ 同周期元素: 右, → 同周期元素:左 能 ,失电子能力,得电子能力 右,金属性 ,非金属性 ↓ ↑ 电离 ↑ ↓ ↑ 最外层电子数相同, 最外层电子数相同,电子层数 ,原子半径 ↑ 同主族元素: 下, → 同主族元素:上 电离能 ,失电子能力 ,得电子能力 ↑ 下,金属性 ,非金属性 ↑ ↓ ↓ ↑ ↓
密排六方( 密排六方(hexagonal close-packed,hcp) , )
1.晶胞中原子数 晶胞中原子数
每个晶胞所含有的原子数( )可用下式计算: 每个晶胞所含有的原子数(N)可用下式计算: N=Ni+Nf/2+Nr/m Ni,Nf,Nr分别表示位于晶胞内部,面心和角顶上的原子数, 分别表示位于晶胞内部,面心和角顶上的原子数, m为晶胞类型参数,立方晶系m=8,六方晶系 为晶胞类型参数,立方晶系 为晶胞类型参数 ,六方晶系m=6.
nv K= V
式中, 为晶胞原子数, 原子体积, 晶胞体积。 式中,n为晶胞原子数,v原子体积,V晶胞体积。
面心立方配位数为12 面心立方配位数为12
4 2 4× π ( a)3 nv 3 4 K= = = 0.74 3 V a
体心立方配位数为8 体心立方配位数为8
4 3 2× π ( a)3 nv 3 4 K= = = 0.68 3 V a
4.晶体中原子的堆垛方式 晶体中原子的堆垛方式
面心立方和密排六方结构的致密度均为0.74,是纯金属 , 面心立方和密排六方结构的致密度均为 中最密集的结构 面心立方与密排六方虽然晶体结构不同, 面心立方与密排六方虽然晶体结构不同,但配位数与致 密度却相同,为搞清其原因, 密度却相同,为搞清其原因,必须研究晶体中原子的堆垛 方式 面心立方与密排六方的最密排面原子排列情况完全相同, 面心立方与密排六方的最密排面原子排列情况完全相同, 但堆垛方式不一样
3.591 − 2× 2.863 ∆V % = ×100% = −1.34% 3 2×2.863
3 3
这表明铁在加热时出现收缩。 这表明铁在加热时出现收缩。
思考题
分别画出面心立方晶格和体心立方晶格{100}, {111}晶 分别画出面心立方晶格和体心立方晶格{100}, {110}, {111}晶 面上原子排列示意图。 面上原子排列示意图。
A A A A A A A A
A A A A A
A A A A A A
B C
等径球体在平面上的最紧密堆积
面心立方最紧密堆积和六方最紧密堆积
球体在空间的堆积是按照ABAB……的层序来堆积。 的层序来堆积。 球体在空间的堆积是按照 的层序来堆积 这样的堆积中可以取出一个六方晶胞, 这样的堆积中可以取出一个六方晶胞,称为六方最紧密堆 积(A3型)。 另一种堆积方式是按照ABCABC……的堆积方式 。 的堆积方式。 另一种堆积方式是按照 的堆积方式 这样的堆积中可以取出一个面心立方晶胞, 这样的堆积中可以取出一个面心立方晶胞,称为面心立方 最紧密堆积。 面心立方堆积中, 最紧密堆积 。 面心立方堆积中 , ABCABC……重复层面 重复层面 平行于( 平行于(111)晶面(A1型) 。 )晶面( 两种最紧密堆积中, 两种最紧密堆积中,每个球体周围同种球体的个数均 为12。 。
等径球最紧密堆积时 在平面上每个球与 个球相接触 个球相接触, 等径球最紧密堆积时,在平面上每个球与6个球相接触, 形成第一层(球心位置标记为 。此时, 个彼此相接 形成第一层(球心位置标记为A。此时,每3个彼此相接 触的球体之间形成1个弧线三角形空隙,每个球周围有6 触的球体之间形成 个弧线三角形空隙,每个球周围有 个弧线三角形空隙 个弧线三角形空隙,其中 个空隙的尖角指向图的下方 个弧线三角形空隙,其中3个空隙的尖角指向图的下方 ),另外 (其中心位置标记为B),另外 个空隙的尖角指向图的 其中心位置标记为 ),另外3个空隙的尖角指向图的 上方(其中心位置标记为 ),这两种空隙相间分布。 ),这两种空隙相间分布 上方(其中心位置标记为C),这两种空隙相间分布。
体心立方
面心立方
密排六方
1 n = 8× +1 = 2 8
1 1 1 1 n = 8 × + 6 × = 4 n = 12 × + 2 × + 3 = 6 8 2 6 2
2.原子半径与点阵常数的关系 原子半径与点阵常数的关系
晶胞中棱边长度a,b,c称为点阵常数。如把原子看作半径为r的刚性球, 则可据几何关系求出点阵常数与r之间的关系。
体心立方点阵
密排六方点阵
面心立方( 面心立方(face-centered cubic,fcc) , )
面心立方晶胞示意图 (a)刚球模型;(b)质点模型;(c)晶胞中原子数示意图
体心立方( 体心立方(body-centered cubic,bcc) , )
体心立方晶胞示意图 (a)刚球模型;(b)质点模型;(c)晶胞中原子数示意图
八面体间隙:位于 八面体间隙 立方体每个面中心 和每根棱中间,数 目为6。 rB / rA = 0.15
与面心立方结构相比,这 两种结构的八面体和四面 体的形状完全相似,但位 置不同
四面体间隙 rB /rA = 0.225 八面体间隙 rB / rA = 0.414
二、多晶型性
当外界条件(温度、 当外界条件(温度、压 力)改变时,元素的晶 改变时, 体结构可以发生转变, 体结构可以发生转变, 这种性能称作同素异晶 性,或称多晶型性,这种 或称多晶型性, 转变则称为同素异晶转 变或多晶型性转变, 变或多晶型性转变,转变 的产物叫同素异构体。 的产物叫同素异构体。
2.2 纯金属的晶体结构
一、典型金属的晶体结构 二、多晶型性 三、晶体结构中的原子半径
一、典型金属的晶体结构
典型金属的晶体结构是最简单的晶体结构。 典型金属的晶体结构是最简单的晶体结构。 由于金属键的性质, 由于金属键的性质,使典型金属的晶体具有 高对称性,高密度的特点。 高对称性,高密度的特点。
刚球模型四面体间隙
刚球模型八面体间隙
四面体间隙: 四面体间隙:位于由 一个顶角原子和三个 面中心原连接成的正 四面体中心,数目为8。 rB / rA =0.225
八面体间隙: 八面体间隙:位置是 立方体的正中心和每 一个棱边中心,其数 目为4. rB / rA = 0.414
四面体间隙: 四面体间隙:位于 两个体心原子和两 个顶角原子所组成 的四面体中心,数 目为12。 rB / rA = 0.29
2 、结合键的影响
晶体中原子间的平衡距离与结合键的类型及 其键合的强弱有关。 其键合的强弱有关。离子键与共价键是较强的 结合键,故原子间据相应较小;而范德瓦尔斯 结合键,故原子间据相应较小; 键键能最小,因此原子间距最大。 键键能最小,因此原子间距最大。
3 、配位数的影响
晶体中原子排列的密集程度与原子半径密切相关。 晶体中原子排列的密集程度与原子半径密切相关。格尔德斯密特 根据原子半径随晶体中原子配位数的降低而减小的经验规律, 根据原子半径随晶体中原子配位数的降低而减小的经验规律,把配 位数为12的密排晶体的原子半径作为 , 位数为 的密排晶体的原子半径作为1,对不同配位数时原子半径的 的密排晶体的原子半径作为 相对值见下表。 相对值见下表。
