二位共阳数码管引脚图
LED数码管及引脚图详细资料

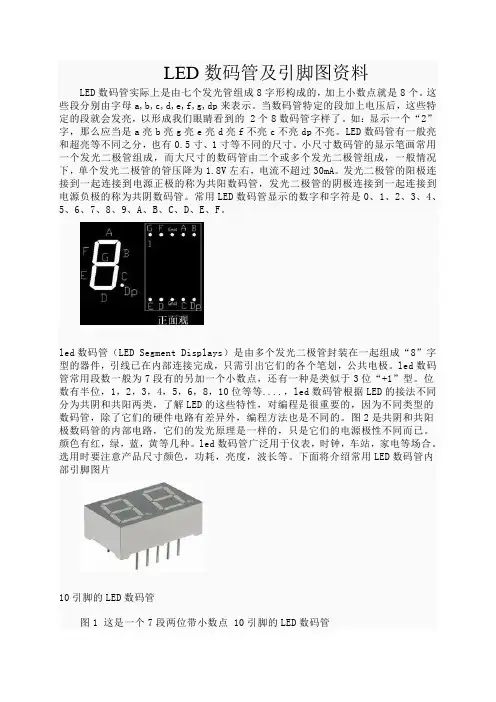

LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。
这些段分别由字母a,b,c,d,e,f,g,dp来表示。
当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的 2个8数码管字样了。
如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。
LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。
小尺寸数码管的显示笔画常用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为1.8V左右，电流不超过30mA。
发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。
常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。
led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。
led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。
位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
led数码管广泛用于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点 10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示 DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
数码管显示
一、数码管的结构 1、常用的数码管
2、数码管的内部结构
3、数码管的引脚图 数码管的引脚判断可用万用表的二极管测量档位进行判断。 数码管的引脚判断可用万用表的二极管测量档位进行判断。 可以判断出每个引脚及共阴还是共阳
二、数码管的显示原理 1、共阴极数码管 共阴极数码管 公共端接低电平， 公共端接低电平，a~h八个输入根据要显示的字符确定是 八个输入根据要显示的字符确定是 高电平“ 或低电平 或低电平“ ， 高电平“1”或低电平“0”，从而得到每个数字或字符的显 示段码。 示段码。 显示数字 h 0 0 g 0 0 f 1 0 e 1 0 d 1 0 c 1 1 b 1 1 a 段码值 1 0 3FH 06H
四、设计举例 设计一共阳极6位动态扫描显示电路，显示 设计一共阳极 位动态扫描显示电路，显示012345六个 位动态扫描显示电路 六个 数字。 数字。 DIS1 EQU 30H
DIS2 EQU 31H DIS3 EQU 32H ORG 0000H LJMP START ORG 0030H START: MOV SP,#60H MOV DIS1,01HH MOV DIS2,#23H MOV DIS3,#45H MOV P1,#0FFH WAIT: LCALL DISPLAY SJMP WAIT SJMP $
DISPLAY: PUSH ACC PUSH PSW MOV DPTR,#TABLE MOV A,DIS1 MOV B,A ANL A,#0F0H SWAP A MOVC A,@A+DPTR MOV P0,A MOV P2,#01111111B LCALL DELAY MOV A,B ANL A,#0FH MOVC A,@A+DPTR MOV P0,A
第3章 数码管显示输出

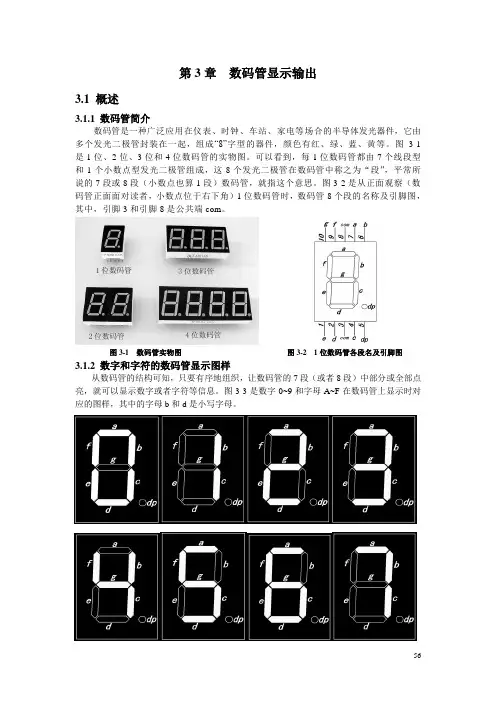

第3章数码管显示输出3.1 概述3.1.1 数码管简介数码管是一种广泛应用在仪表、时钟、车站、家电等场合的半导体发光器件，它由多个发光二极管封装在一起，组成“8”字型的器件，颜色有红、绿、蓝、黄等。
图3-1是1位、2位、3位和4位数码管的实物图。
可以看到，每1位数码管都由7个线段型和1个小数点型发光二极管组成，这8个发光二极管在数码管中称之为“段”，平常所说的7段或8段（小数点也算1段）数码管，就指这个意思。
图3-2是从正面观察（数码管正面面对读者，小数点位于右下角）1位数码管时，数码管8个段的名称及引脚图，其中，引脚3和引脚8是公共端com。
图3-1 数码管实物图图3-2 1位数码管各段名及引脚图3.1.2 数字和字符的数码管显示图样从数码管的结构可知，只要有序地组织，让数码管的7段（或者8段）中部分或全部点亮，就可以显示数字或者字符等信息。
图3-3是数字0~9和字母A~F在数码管上显示时对应的图样，其中的字母b和d是小写字母。
图3-3 数字0~9、字母A 、b 、C 、d 、E 、F 在数码管上显示的图样3.1.3 共阳和共阴数码管数码管按照极性可分为共阳数码管和共阴数码管两类。
所谓共阳数码管，从字面理解，就是数码管8个发光二极管的阳极并联在一起，是公共的，称为公共端com ，而各个阴极彼此独立，如图3-4所示；相反，共阴数码管的8个发光二极管的阴极并联在一起，是公共端com ，而各个阳极彼此独立；如图3-5所示。
实际工作中，怎样判别拿在手里的这个数码管是共阳还是共阴呢？一个简便方法就是使用万用表的二极管档去测量。
选择万用表的二极管档，用万用表的红表笔搭接数码管的公共端com(引脚3或引脚8)，而黑表笔依次搭接其它引脚，如果此时数码管各段发光，说明该数码管是共阳的；如果数码管的各段都不发光，则交换红黑表笔，用黑表笔搭接公共端com ，用红表笔依次搭接其它引脚，若数码管各段发光，说明该数码管就是共阴的。
数码管_引脚图_驱动芯片
数码管的使用方法一、工作原理数码管是一种半导体发光器件，其基本单元是发光二极管。
能显示4位数字的叫四位数码管，当然也有多位和只有一位的数码管，他们的电气原理相同。
数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。
当某一字段的阳极为低电平时，相应字段就不亮。
万联芯城-电子元器件采购网一直秉承着以良心做好良芯的服务理念，为广大客户提供一站式的电子元器件配单服务，客户行业涉及电子电工，智能工控，自动化，医疗安防等多个相关研发生产领域，所售电子元器件均为原厂渠道进货的原装现货库存。
只需提交BOM表，即可为您报价。
万联芯城同时为长电，顺络，先科ST等知名原厂的指定授权代理商，采购代理品牌电子元器件价格更有优势，欢迎广大客户咨询，点击进入万联芯城。
二、电气特性单位数码管有十个管脚，其中有8根是用来点亮a,b,c,d,e,f,dp 共8个发光二极管（原理中有介绍），3，8两个管脚为公共COM脚，它们相连通且作用相同，可接任意一根。
为了更清楚介绍，贴图如下:三、驱动方式静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动，要知道一个89S51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。
led数码管介绍
什么是led数码管LED数码管（LED Segment Displays）是由多个发光二极管封在在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。
LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。
位数有半位，1，2，3，4，5，6，8，10位等等....，LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。
右图什阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。
颜色有红，绿，蓝，黄等几种。
LED数码管广泛用于仪表，时钟，车站，家电等场合。
选用时要注意产品尺寸颜色，功耗，亮度，波长等。
下页将介绍常用LED数码管内部引脚图片图1 这是一个7段两位带小数点10引脚的LED数码管图2 引脚定义每一笔划都是对应一个字母表示DP是小数点LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
A、静态显示驱动：静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位解码器解码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8＝40根I/O埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢。
故实际应用时必须增加解码驱动器进行驱动，增加了硬体电路的复杂性。
B、动态显示驱动：数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。
数码管的接线及显示(程序)
共阳共阴LED数码管引脚图管脚接口共阳共阴LED数码管引脚图管脚接口常见的数码管由七个条状和一个点状发光二极管管芯制成，叫七段数码管如下图所示，根据其结构的不同，可分为共阳极数码管和共阴极数码管两种。
根据管脚资料，您可以判断使用的是何总接口类型.<LED数码管引脚图>LED数码管中各段发光二极管的伏安特性和普通二极管类似，只是正向压降较大，正向电阻也较大。
在一定范围内，其正向电流与发光亮度成正比。
由于常规的数码管起辉电流只有1～2 mA，最大极限电流也只有10～30 mA，所以它的输入端在5 V电源或高于TTL 高电平(3.5 V)的电路信号相接时，一定要串加限流电阻，以免损坏器件。
数码管使用的电流与电压电流：静态时，推荐使用10-15mA；动态时，16/1动态扫描时，平均电流为4-5mA，峰值电流50-60mA。
电压：查引脚排布图，看一下每段的芯片数量是多少？当红色时，使用1.9V乘以每段的芯片串联的个数；当绿色时，使用2.1V乘以每段的芯片串联的个数。
怎样测量数码管引脚，分共阴和共阳?找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻， VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED （一般是8个），那它就是共阴的了。
5．2．1数码显示原理1．LED显示器的结构与原理LED数码显示器是由若干个发光二极管组成的，当发光二极管导通时，相应的点或线段发光，将这些二极管排成一定图形，控制不同组合的二极管导通，就可以显示出不同韵字形。
单片机应用系统中常用的LED显示器为七段显示器，再加上有一个小数点，因此也可把它称为八段显示器。
结构形式有共阴极和共阳极两种，它的结构图如图5．11所示。
共阴极是把所有发光二极管的阴极连起来，通常接地，通过控制每一只发光二极管的阳极电平来使其发光或熄灭，阳极为高电平发光，为低电平熄灭；共阳极是把所有发光二极管的阳极连起来，通常为高电平(如+5V)，通过控制每一只发光二极管的阴极电平来使其发光或熄灭，阴极为低电平发光，为高电平熄灭。
LED数码管及引脚图详细资料
LED数码管及引足图资料之阳早格格创做LED数码管本质上是由七个收光管组成8字形形成的，加上小数面便是8个.那些段分别由字母a,b,c,d,e,f,g,dp去表示.当数码管特定的段加上电压后，那些特定的段便会收明，以产生咱们眼睛瞅到的 2个8数码管字样了.如：隐现一个“2”字，那么应当是a 明b明g明e明d明f不明c不明dp不明.LED数码管有普遍明战超明平分歧之分，也有0.5寸、1寸平分歧的尺寸.小尺寸数码管的隐现笔划时常使用一个收光二极管组成，而大尺寸的数码管由二个大概多个收光二极管组成，普遍情况下，单个收光二极管的管压落为1.8V安排，电流不超出30mA.收光二极管的阳极连交到所有连交到电源正极的称为共阳数码管，收光二极管的阳极连交到所有连交到电源背极的称为共阳数码管.时常使用LED数码管隐现的数字战字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F.led数码管（LED Segment Displays）是由多个收光二极管启拆正在所有组成“8”字型的器件，引线已正在内里连交完毕，只需引出它们的各个笔划，大众电极.led数码管时常使用段数普遍为7段有的另加一个小数面，另有一种是类似于3位“+1”型.位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED 的交法分歧分为共阳战共阳二类，相识LED的那些个性，对付编程是很要害的，果为分歧典型的数码管，除了它们的硬件电路有好别中，编程要领也是分歧的.图2是共阳战共阳极数码管的内里电路，它们的收光本理是一般的，不过它们的电源极性分歧而已.颜色有白，绿，蓝，黄等几种.led数码管广大用于仪容，时钟，车站，家电等场合.采用时要注意产品尺寸颜色，功耗，明度，波少等.底下将介绍时常使用LED数码管内里引足图片10引足的LED数码管图1 那是一个7段二位戴小数面 10引足的LED数码管LED数码管引足定义图2 引足定义每一笔划皆是对付应一个字母表示 DP是小数面.LED数码管要平常隐现，便要用启动电路去启动数码管的各个段码，进而隐现出咱们要的数位，果此根据LED数码管的启动办法的分歧，不妨分为固态式战动背式二类.A、固态隐现启动：固态启动也称曲流启动.固态启动是指每个数码管的每一个段码皆由一个单片机的I/O埠举止启动，大概者使用如BCD码二十进位*器*举止启动.固态启动的便宜是编程简朴，隐现明度下，缺面是占用I/O埠多，如启动5个数码管固态隐现则需要5×8=40根I/O埠去启动，要知讲一个89S51单片机可用的I/O埠才32个呢.故本质应用时必须减少*启动器举止启动，减少了硬体电路的搀纯性.B、动背隐现启动：数码管动背隐现介里是单片机中应用最为广大的一种隐现办法之一，动背启动是将所罕见码管的8个隐现笔划"a,b,c,d,e,f,g,dp "的共名端连正在所有，其余为每个数码管的大众极COM减少位元选通统造电路，位元选通由各自独力的I/O线统造，当单片机输出字形码时，所罕见码管皆交支到相共的字形码，但是到底是那个数码管会隐现出字形，与决于单片机对付位元选通COM端电路的统造，所以咱们只消将需要隐现的数码管的选通统造挨启，该位元便隐现出字形，不选通的数码管便不会明.透太过时轮流统造各个LED数码管的COM端，便使各个数码管轮流受控隐现，那便是动背启动.正在轮流隐现历程中，每位元数码管的面明时间为1～2ms，由于人的视觉久留局里及收光二极体的余辉效力，纵然本质上诸位数码管并不是共时面明，但是只消扫描的速度足够快，给人的影像便是一组宁静的隐现资料，不会有闪烁感，动背隐现的效验战固态隐现是一般的，不妨节省洪量的I/O埠，而且功耗更矮.7段LED数码管是利用7个LED（收光二极管）中加一个小数面的LED拉拢而成的隐现设备，不妨隐现0~9等10个数字战小数面，使用非常广大.那类数码管不妨分为共阳极与共阳极二种，共阳极便是把所有LED的阳极连交到共共交面com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数面）；共阳极则是把所有LED的阳极连交到共共交面com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数面），如下图所示.图中的8个LED分别与上头那个图中的A~DP各段相对付应，通过统造各个LED 的明灭去隐现数字.那么，本质的数码管的引足是何如排列的呢？对付于单个数码管去道，从它的正里瞅进去，左下角那个足为1足，以顺时针目标依次为1~10足，左上角那个足即是10足了，上头二个图中的数字分别与那10个管足一一对付应.注意，3足战8足是连通的，那二个皆是大众足.另有一种比较时常使用的是四位数码管，内里的四个数码管共用a~dp那8根数据线，为人们的使用提供了便当，果为内里有四个数码管，所以它有四个大众端，加上a~dp，公有12个引足，底下即是一个共阳的四位数码管的内里结构图（共阳的与之好异）.引足排列依旧是从左下角的那个足（1足）启初，以顺时针目标依次为1~12足，下图中的数字与之一一对付应.。
不用万用表识别多位数码管共阴共阳及画出引脚图,超简单
不有万用表识别数码管引脚超简单方法很多学习单片机的朋友都会遇到这样一个问题，就是拿到数码管不知道引脚对应的段选位选，下面我发现了一种方法可以很方便地找出，无论是几位共阴共阳数码管。
首先需要一个面包板，1kΩ电阻，5V直流电源（可用3或4节干电池串联）。
1.判断共阴还是共阳：首先你要知道引脚对应数码管亮的段位如图所示。
数码管引脚标号是：将数码管如图正对自己，左下角为1，逆时针依次数，则左上角是最后一个引脚。
然后要知道位选是指数码管的位数（针对多位数码管），从左至右位1234....段选指的则是abcdefg对应的那一小段。
以下以两位数码管为例示范：可先将正极连任意一个引脚，负极不断地与其他引脚相连，如果能点亮某段，则为共阳，不能则将正极换一个引脚，重复上述操作，直至所有引脚都试过了都不亮，则为共阴。
（有点繁琐，但一般只用试一排）2.找出引脚对应的段位选第一步完成以后，上述不需要动的引脚对应的为公共极。
固定公共极不动，将另外一个引脚变换位置，是数码管显示不同的段。
结合图1,2，蓝色引脚为公共极，且位选对应的是数码管位选的2。
1图黄色导线连的引脚1，亮的是g，则1对应g,2图黄色导线连的引脚2，亮的是dp，则2对应dp，一次类推....但有时会出现都不亮的情况，如下图所示那么那个引脚也对应的是位选，即功能与现在蓝色导线连的一样，不过显示的是数码管其他的位。
（两位的话好办，黄色导线对应的引脚3就是位选1）多位的话只需记下不亮的引脚数，在段选全部确定以后将之前连公共极的导线（蓝色那根）连至该处，如图所示再将另一端任意连（如图将蓝色导线接到3的黄色导线处，黄色导线任接，这里接的是引脚1），就很明了蓝色导线引脚对应的位选。
此时只需要改变蓝色导线对的引脚（之前记下不亮的）就可全部确定引脚对应的位选了。
数码管
7SEG-MPX4-CC 四个共阴二极管显示器 1234 是阴公共端7SEG-MPX8-CC 八个共阴二极管显示器 12345678 是阴公共端7SEG-MPX4-CA 四个共阳二极管显示器 1234 是阳公共端7SEG-MPX8-CA 八个共阳二极管显示器 12345678 是阳公共端这种类型的显示器，在它的内部中，除各个公共端外，是把各个显示器的同名端并联起来的。
比如说，四位一体的LED显示器，是每个脚的同名端并接，所以仍是有8个引脚，再加上4个公共端，就是有12个引脚，同理，八位一体显示器就是8个同名引脚加8个公共端，就是16个引脚。
数码管是一种半导体发光器件，其基本单元是发光二极管。
（实物参照图片）【数码管的分类】数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。
当某一字段的阳极为低电平时，相应字段就不亮。
【数码管的驱动方式】数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数字，因此根据数码管的驱动方式的不同，可以分为静态式和动态式两类。
① 静态显示驱动：静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8＝40根I/O端口来驱动，要知道一个89S51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。
74HC595驱动两位数码管
在前文讲述1位LED数码管显示的基础之上，本文进一步介绍2位LED数码管的工作原理及用法。
1.1 2位LED数码管工作原理与1位数码管不同的是，2位数码管显示时要进行位选。
如图1.2所示，公共脚10决定位DIG1是否有效，公共脚5决定位DIG2是否有效。
图1.1与图1.2显示了2位数码管引脚分布和内部电路设计。
其中笔段分布如图1.1所示，引脚对应笔段分布如图1.2所示。
图1.1 2位数码管笔段图1.2 2位数码管引脚图2位数码管引脚分如：1)公共脚：10、5 ；2)DIG：A-3 B-9 C-8 D-6 E-7 F-4 G-1 DP- 2。
1.2 74HC595简介74HC595是一款具有8位移位寄存器和一个存储器，三态输出功能的驱动芯片。
移位寄存器和存储器分别具有独立的时钟信号。
数据在SHCP的上升沿输入，在STCP的上升沿进入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（DS），和一个串行输出（Q7’），和一个异步的低电平复位（MR），存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
图1.3 74HC595引脚图74HC595引脚排布如图1.3所示，引脚功能见表1.1。
表1.1 74HC595引脚功能1.3硬件电路设计1.3.1设计原理本设计采用LPC2103自带的硬件SPI接口与74HC595进行数据传输。
74HC595将LPC2103发送过来的8位串行数据转换成8位并行数据来驱动2位共阳数码管。
与1位数码管类似，2位LED数码管的输入端在5 V电源或高于TTL高电平(3.5 V)的电路信号相接时，一定要串加限流电阻，以免损坏器件。
如图1.4所示2位数码管设计原理图。
位选控制脚如表1.2所示。
由于本设计采用共阳数码管，所以2位数码管位选引脚选择用LPC2103的P0.8与P0.9控制。
数码管显示
第3讲数码管显示第3讲数码管显示一、数码管显示原理我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。
所谓的八段就是指数码管里有八个小LED发光二极管，通过控制不同的LED的亮灭来显示出不同的字形。
数码管又分为共阴极和共阳极两种类型，其实共阴极就是将八个LED的阴极连在一起，让其接地，这样给任何一个LED的另一端高电平，它便能点亮。
而共阳极就是将八个LED的阳极连在一起。
其原理图如下。
其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正5伏电源。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。
显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。
数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。
所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。
可以看出两个编码的各位正好相反。
如下图。
二、点亮一个数码管下面以七段共阴数码管为例讲述如何点亮一个数码管。
l 51系列单片机的P0口没有上拉电阻（其他端口有），所以如果直接接数码管的段选线，那么不能将其点亮。
我们需要为其加上220欧姆的上拉电阻，注意，上拉电阻阻值不能过大。
实验原理图如下。
其中，7SEG-COM-CAT-GRN为七段共阴数码管，显示为绿色。
RES为电阻。
查找电阻时，需要选中下面的Resistors，如下图。
右击选中图中的电阻再左击，弹出的窗口中可改变它的阻值。
如下图。
那七个电阻看上去很乱，其实他们可以用一个排阻（RESPACK-7）代替。
如下图。
到这里原理图就画完了，我们开始写源程序。
让数码管显示字符“0”。
#includevoid main(){P0 = 0x3f; //P0口送字符…0‟的编码}显示效果如下。
用LED数码管显示的秒表设计
课程设计说明书用LED数码管显示的秒表设计专业新能源科学与工程学生姓名班级学号指导教师完成日期用LED数码管显示的秒表设计摘要：对采用LED数码管显示的秒表进行了设计。
所设计的秒表，可通过两位数码管显示00-59。
每秒自动加一。
在对系统功能分析的基础上，采用AT89C52单片机。
相对而言比较简单，贴近书本，比较熟悉。
对所要实现的功能也能很好地满足，焊接也比较简单。
设计主要采用硬件和软件两部分。
硬件包含数码管按钮模块、单片机控制模块、数码管显示模块、驱动电流放大模块。
按钮模块采用独立式按键，控制模块选用AT89C52单片机，显示模块采用两位数码管，放大模块选用NPN三极管。
软件采用模块化的程序，分为主程序和定时器计时服务子程序。
在多孔板上制作了LED数码管显示的秒表，使用protus完成了系统仿真，对硬件和软件部分分别进行了调试，进行了软硬件联调，最后调试成功样机实物，完成了毕业设计任务书的要求。
关键词：单片机；数码管；秒表A stopwatch design with LED digital tube displayAbstract: For the LED digital tube display of a stopwatch is used for design. The stopwatch, designed by two digital tube display 00 ~ 59. Automatically add a per second.On the basis of the analysis of system function, using the AT89C52 single chip microcomputer. Relatively simple, close to the book, familiar with. To in order to realize the function also can well satisfy, welding is more simple. The design mainly adopts two parts of hardware and software. Hardware consists of digital tube button module, single-chip microcomputer control module, digital tube display module, the drive current amplifier module. Button module USES the independent type key, choose AT89C52 single chip microcomputer control module, using two digital tube display module, amplifier module selects the NPN transistor. Software adopts the modular program, main program and timer timing service subroutine.On the perforated plate made of LED digital tube display a stopwatch, use protus completed system simulation, the hardware and the software part, has carried on the debugging, the software and hardware alignment, the final debugging success physical prototype, completed the graduation design specification requirements.Key Words:Single chip microcomputer; Digital tube; A stopwatch.用LED数码管显示的秒表设计目录1. 概述 (1)1.1 课题研究背景与意义 (1)1.2 课题设计内容 (1)2. 系统设计 (1)2.1 设计方案论证 (1)2.2 系统硬件设计 (2)2.2.1 主控模块 (2)2.2.2 秒表按钮模块 (4)2.2.3 LED数码管显示模块 (5)2.2.4 放大模块 (6)2.3.1 主程序模块 (6)2.3.2 定时器中断程序 (6)3. 系统调试 (8)3.1 硬件调试 (8)3.1.1 静态检查 (8)3.1.2 通电检查 (8)3.2 软件调试及软硬件联调 (8)3.2.1仿真调试 (8)3.2.2 实物调试 (9)3.2.3 实验结果 (9)4. 结束语 (11)附录1：用LED数码管显示的秒表设计原理图图纸 (15)附录2：用LED数码管显示的秒表设计的元器件目录表 (16)附录3：用LED数码管显示的秒表设计程序清单 (17)盐城工学院课程设计说明书( 2015)用LED数码管显示的秒表设计1.概述1.1 课题研究背景与意义随着电子技术的发展，电子技术在各个领域的运用也越来越广泛。
CPS05621BR,2位共阳数码管,红色,0.56寸,引脚图,PS05621BR PDF
Description : Foot Print 1 : Foot Print 2 : Foot Print 3 : Foot Print 4 : Field 1 : Field 2 : Field 3 : Field 4 : Field 5 : Field 6 : Field 7 : Field 8 : Designator : Sheet Part : Part Field Name 1 : Part Field Name 2 : Part Field Name 3 : Part Field Name 4 : Part Field Name 5 : Part Field Name 6 : Part Field Name 7 : Part Field Name 8 : Part Field Name 9 : Part Field Name 10 : Part Field Name 11 : Part Field Name 12 : Part Field Name 13 : Part Field Name 14 : Part Field Name 15 : Part Field Name 16 :
PDF 文件使用 "pdfFactory Pro" 试用版本创建
1 2 3 4 5 6 7 8 9
Component_1
Description : Foot Print 1 : Foot Print 2 : Foot Print 3 : Foot Print 4 : Field 1 : Field 2 : Field 3 : Field 4 : Field 5 : Field 6 : Field 7 : Field 8 : Designator : Sheet Part : Part Field Name 1 : Part Field Name 2 : Part Field Name 3 : Part Field Name 4 : Part Field Name 5 : Part Field Name 6 : Part Field Name 7 : Part Field Name 8 : Part Field Name 9 : Part Field Name 10 : Part Field Name 11 : Part Field Name 12 : Part Field Name 13 : Part Field Name 14 : Part Field Name 15 : Part Field Name 16 :
共阳数码管3号8号引脚功能
共阳数码管3号8号引脚功能共阳数码管是一种常见的电子显示设备，常用于各种电子仪器仪表、计算器、电子钟表等。
3号和8号引脚是数码管的引脚之一，它们分别具有不同的功能。
下面我们来详细介绍它们的主要功能。
3号引脚：1. 3号引脚是共阳数码管的公共阳极引脚。
在共阳数码管中，每个数字段（例如0~9和A~F等）都由7个LED组成，其中6个是段的引脚，另外一个是共阳极的引脚。
3号引脚就是用来连接共阳极的。
2.共阳极是为了通过电流的通断控制来实现数码管的显示功能。
在通电时，通过给共阳极提供高电平信号，共阳数码管才能工作。
当需要显示数字0~9或字符A~F中的某一个时，通过控制相应的段引脚和共阳引脚，就可以点亮对应的LED。
3.由于共阳极引脚是共用的，因此当需要使用多个数码管时，可以通过控制不同的段引脚和共阳引脚，逐个点亮数码管，实现多位数的显示。
8号引脚：1. 8号引脚是共阳数码管的数据输入引脚，也称为段选引脚。
共阳数码管的每个数字段（0~9和A~F等）都有一个对应的段选输入引脚，用来接收相应的信号来点亮对应的LED。
2.在控制共阳数码管显示数字或字符时，需要通过发送特定的信号到8号引脚来选择要显示的数字段或字符。
通过控制8号引脚的电平状态，来选择对应的数字段对应的LED点亮，从而实现数码管的显示功能。
3. 8号引脚的电平状态可以通过微处理器或电路逻辑电路来控制。
通过发送不同的电平状态到该引脚，可以实现不同的数字或字符显示。
总结：综上所述，3号引脚是共阳数码管的公共阳极引脚，用于连接共阳极，通过控制电流的通断来点亮数码管。
8号引脚是共阳数码管的数据输入引脚，用于控制段的选取，通过选择不同的引脚电平状态来点亮相应的数字段。
这两个引脚是实现共阳数码管显示功能的关键，它们在控制电子设备中起到了重要的作用。
注意：以上所述是共阳数码管3号8号引脚的一般功能，具体功能还需要根据具体的数码管型号和电路设计来确定。
分辨数码管引脚共阴和共阳极
分辨数码管引脚共阴和共阳极(图)LED数码有共阳和共阴两种，把这些LED发光二极管的正极接到一块（一般是拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。
再把多个这样的8字装在一起就成了多位的数码管了。
图1 多位数码管LED数码有共阳和共阴两种，把些LED发光二极管的正极接到一块（一般拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。
再把多个这样的8字装在一起就成了多位的数码管了。
找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED （一般是8个），那它就是共阴的了。
图2 共阴极二极管相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。
图3 共阳极二极管一、LED数码管的结构LED数码管也称半导体数码管，是目前数字电路中最常用的显示器件。
它是以发光二极管作笔段并按共阴极方式或共阳极方式连接后封装而成的。
图5-41所示是两种LED数码管的外形与内部结构，＋、－分别表示公共阳极和公共阴极，a～g是7个笔段电极，DP 为小数点。
LED数码管型号较多，规格尺寸也各异，显示颜色有红、绿、橙等。
表5-7列出了几种国产LED数码管的型号、主要参数和国外对应产品型号，可供选用时参考。
二、LED数码管的检测方法1. 用二极管档检测将数字万用表置于二极管档时，其开路电压为＋2.8V。
用此档测量LED数码管各引脚之间是否导通，可以识别该数码管是共阴极型还是共阳极型，并可判别各引脚所对应的笔段有无损坏。
（1）检测已知引脚排列的LED数码管检测接线如图5-42所示。
