整流管与快恢复二极管区别

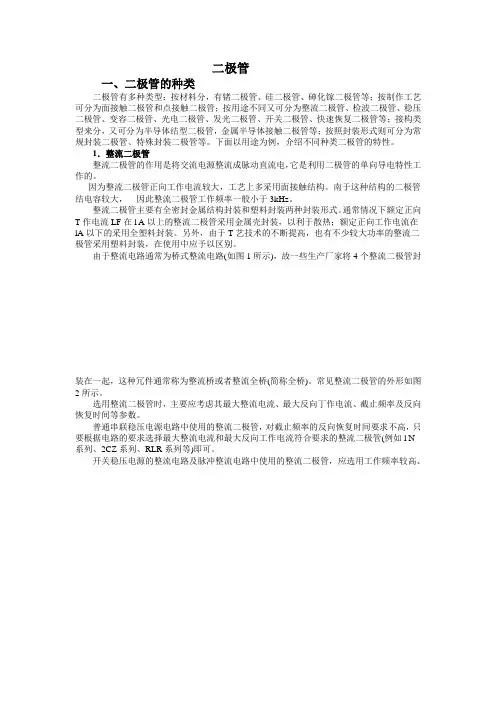

二极管种类及应用
二极管一、二极管的种类二极管有多种类型：按材料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；按照封装形式则可分为常规封装二极管、特殊封装二极管等。
下面以用途为例，介绍不同种类二极管的特性。
1．整流二极管整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大，工艺上多采用面接触结构。
南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向T作电流LF在l A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在lA以下的采用全塑料封装。
另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。
由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。
常见整流二极管的外形如图2所示。
选用整流二极管时，主要应考虑其最大整流电流、最大反向丁作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如l N系列、2CZ系列、RLR系列等)即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或快恢复二极管。
2．检波二极管检波二极管是把叠加在高频载波中的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。
检波二极管要求正向压降小，检波效率高，结电容小，频率特性好，其外形一般采用EA玻璃封装结构。

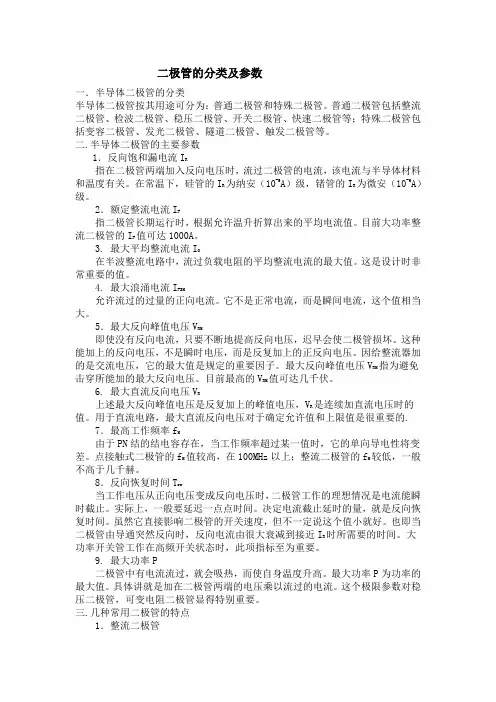

二极管的分类及参数(精)
二极管的分类及参数一．半导体二极管的分类半导体二极管按其用途可分为：普通二极管和特殊二极管。
普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。
二.半导体二极管的主要参数1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。
在常温下，硅管的IR 为纳安（10-9A）级，锗管的IR为微安（10-6A）级。
2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。
目前大功率整流二极管的IF值可达1000A。
3. 最大平均整流电流IO在半波整流电路中，流过负载电阻的平均整流电流的最大值。
这是设计时非常重要的值。
4. 最大浪涌电流IFSM允许流过的过量的正向电流。
它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压VRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。
这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。
因给整流器加的是交流电压，它的最大值是规定的重要因子。
最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。
目前最高的VRM值可达几千伏。
6. 最大直流反向电压VR上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率fM由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的fM 值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。
8．反向恢复时间Trr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢复时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。
二极管种类及应用
二极管之邯郸勺丸创作一、二极管的种类二极管有多种类型：按资料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途分歧又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；依照封装形式则可分为惯例封装二极管、特殊封装二极管等。
下面以用途为例，介绍分歧种类二极管的特性。
1．整流二极管整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大，工艺上多采取面接触结构。
南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向T作电流LF在l A以上的整流二极管采取金属壳封装，以利于散热；额定正向工作电流在lA以下的采取全塑料封装。
另外，由于T艺技术的不竭提高，也有很多较大功率的整流二极管采取塑料封装，在使用中应予以区别。
由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。
罕见整流二极管的外形如图2所示。
选用整流二极管时，主要应考虑其最大整流电流、最大反向丁作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如l N系列、2CZ系列、RLR系列等)即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或快恢复二极管。
2．检波二极管检波二极管是把叠加在高频载波中的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。
检波二极管要求正向压降小，检波效率高，结电容小，频率特性好，其外形一般采取EA玻璃封装结构。
快恢复二极管（简称FRD）
快恢复二极管（简称FRD）快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。
快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN 硅片。
因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。
通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A 以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。
采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。
双管的管脚引出方式又分为共阳和共阴1．性能特点1）反向恢复时间反向恢复时间tr的定义是：电流通过零点由正向转换到规定低值的时间间隔。
它是衡量高频续流及整流器件性能的重要技术指标。
反向恢复电流的波形如图1所示。
IF为正向电流，IRM为最大反向恢复电流。
Irr为反向恢复电流，通常规定Irr=0.1IRM。
当t≤t0时，正向电流I=IF。
当t＞t0时，由于整流器件上的正向电压突然变成反向电压，因此正向电流迅速降低，在t=t1时刻，I=0。
然后整流器件上流过反向电流IR，并且IR逐渐增大；在t=t2时刻达到最大反向恢复电流IRM值。
此后受正向电压的作用，反向电流逐渐减小，并在t=t3时刻达到规定值Irr。
从t2到t3的反向恢复过程与电容器放电过程有相似之处。
2）快恢复、超快恢复二极管的结构特点快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。
由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。

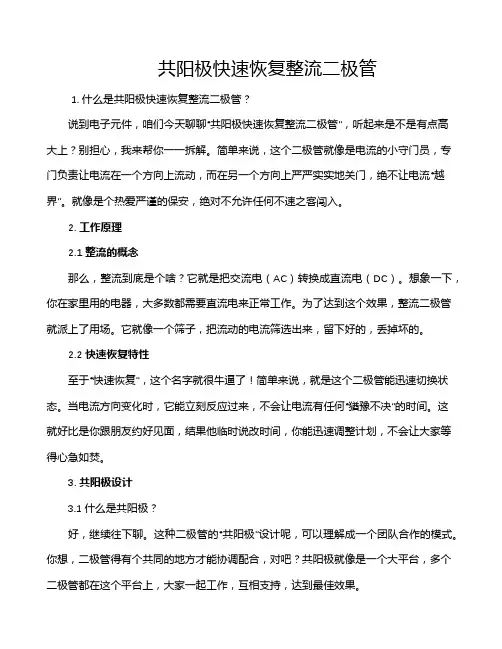

共阳极快速恢复整流二极管
共阳极快速恢复整流二极管1. 什么是共阳极快速恢复整流二极管？说到电子元件，咱们今天聊聊“共阳极快速恢复整流二极管”，听起来是不是有点高大上？别担心，我来帮你一一拆解。
简单来说，这个二极管就像是电流的小守门员，专门负责让电流在一个方向上流动，而在另一个方向上严严实实地关门，绝不让电流“越界”。
就像是个热爱严谨的保安，绝对不允许任何不速之客闯入。
2. 工作原理2.1 整流的概念那么，整流到底是个啥？它就是把交流电（AC）转换成直流电（DC）。
想象一下，你在家里用的电器，大多数都需要直流电来正常工作。
为了达到这个效果，整流二极管就派上了用场。
它就像一个筛子，把流动的电流筛选出来，留下好的，丢掉坏的。
2.2 快速恢复特性至于“快速恢复”，这个名字就很牛逼了！简单来说，就是这个二极管能迅速切换状态。
当电流方向变化时，它能立刻反应过来，不会让电流有任何“猶豫不决”的时间。
这就好比是你跟朋友约好见面，结果他临时说改时间，你能迅速调整计划，不会让大家等得心急如焚。
3. 共阳极设计3.1 什么是共阳极？好，继续往下聊。
这种二极管的“共阳极”设计呢，可以理解成一个团队合作的模式。
你想，二极管得有个共同的地方才能协调配合，对吧？共阳极就像是一个大平台，多个二极管都在这个平台上，大家一起工作，互相支持，达到最佳效果。
3.2 优势这样设计的优势可多了！首先，它提高了电路的效率，减少了损耗。
就好比你在团队中，有一个领导能够合理分配工作，大家都能高效地完成任务。
此外，共阳极的配置也让电路变得更加紧凑，节省了空间。
再想象一下，家里的柜子，如果能把所有的书都整齐地摆放在一起，那简直是赏心悦目啊！4. 应用场景接下来，咱们聊聊这些二极管到底用在哪儿。
其实，它们可不只是待在实验室里的“书呆子”，而是广泛应用于各个领域。
比如在电源模块中，整流二极管就是电流转换的主力军，保证了电器的正常运转。
还有在电动汽车上，这种二极管也发挥着重要作用，保证了电能的高效使用。
各种二极管的性能和应用
PN 结 在一块纯净的半导体晶片上，采用特殊的掺杂工艺，在两侧分别掺入三价元素和 五价元素。一侧形成P型半导体，另一侧形成N型半导体，如图6.2所示。 在结合面的两侧分别留下了不能移动的正负离子，呈现出一个空间电荷区。这个 空间电荷区就称为PN结。
PN结单向导电性－－正偏（P＋N－）导通，反偏（P－N＋）载止。
PN结
2/33
Diode
二极管 1： 二极管的分类。 LG二极管按功能分类： 1.整流二极管（Rectifier Diode） 2.开关二极管（Switching Diode）也叫快速恢复二极管 3.肖特基二极管（Schottky Diode） 3.稳压管（Zener Diode） 4.瞬态电压抑制二极管（TVS Diode） 5.发光二极管（Light-emitting Diode） 6.其他类型：红外二极管（LED的一种，遥控器）， 变容二极管（Varactor Diode，高频调谐，早期收音模块）， 光电二极管（Photo Diode，光信号转电信号，接收头一部分/SMPS PC901/激光头ABCD）， 二极管的结构如右图所示。
30 C′
R
1 A′ 00
C
A 0.2 0.4 5 - 0.6 0.8 5 （μA ）
uv/V
D D′
图1.7 二极管伏安特性曲线
这个电流愈小二极管的单向导电性愈好。温升时，IRM增大。
2/33
Diode
3.二极管级间电容 二极管的两极之间有电容，此电容由两部分组成：势垒电容CB和扩散电容CD。 当外加电压发生变化时，耗尽层的宽度要相应地随之改变，即PN结中存储的电荷量要随之变化，就像电容充放电一样。
Zener Diode （稳压二极管）
TVS Diode （瞬态抑制电压二 极管）
快恢复二极管的工作原理
快恢复二极管的工作原理快恢复二极管是一种具有快速恢复特性的二极管，其主要特点是在正向导通状态下，具有较快的恢复速度。
在正向偏置下，当二极管导通时，载流子会在P-N结区域内运动，形成正向电流。
而在反向截止状态下，当二极管停止导通时，载流子会被迅速清除，使得二极管能够迅速恢复到截止状态。
这种快速恢复的特性，使得快恢复二极管在高频开关电路中具有较好的性能。
快恢复二极管的工作原理主要与其结构有关。
快恢复二极管通常采用多层金属-氧化物-半导体（MOS）结构，通过优化P-N结区域的电场分布，减小载流子的扩散长度，从而实现快速恢复的特性。
此外，快恢复二极管还采用了特殊的材料和工艺，如硅碳化（SiC）材料和金属-氧化物-半导体场效应晶体管（MOSFET）工艺，以提高其性能和可靠性。
快恢复二极管具有较低的反向恢复电流和较短的恢复时间，这使得它在高频开关电路中能够有效降低开关损耗和提高电路效率。
此外，快恢复二极管还具有较好的温度稳定性和反向漏电流特性，能够适应各种恶劣工作环境和要求。
总的来说，快恢复二极管的工作原理是基于其特殊的结构和材料工艺，通过优化电场分布和减小载流子扩散长度，实现了快速恢复的特性。
其具有较低的反向恢复电流和较短的恢复时间，能够在高频开关电路中发挥重要作用。
同时，快恢复二极管还具有较好的温度稳定性和反向漏电流特性，适应各种恶劣工作环境和要求。
在实际应用中，选择合适的快恢复二极管对电路性能和稳定性至关重要。
因此，工程师需要充分了解快恢复二极管的工作原理和特性，结合具体的电路需求和环境条件，进行合理的选择和设计，以确保电路性能和可靠性的提高。
综上所述，快恢复二极管具有快速恢复特性，其工作原理基于特殊的结构和材料工艺。
在高频开关电路中具有重要应用，能够有效降低开关损耗和提高电路效率。
工程师应充分了解快恢复二极管的特性，合理选择和设计，以确保电路性能和稳定性的提高。
肖特基二极管、开关二极管、快恢复二极管
肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。
它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。
一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。
它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。
2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。
3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。
二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。
它专门用于电路的开关控制，能够快速地打开和关闭。
2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。
3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。
三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。
它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。
2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。
3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。
以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。
随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。
二极管的分类及选型
二极管的分类及选型 (2011-09-06 10:45)分类：电源技术一.半导体二极管的分类半导体二极管按其用途可分为：普通二极管和特殊二极管。
普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。
二.半导体二极管的主要参数1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。
在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。
2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。
目前大功率整流二极管的IF值可达1000A。
3. 最大平均整流电流IO在半波整流电路中，流过负载电阻的平均整流电流的最大值。
这是设计时非常重要的值。
4. 最大浪涌电流IFSM允许流过的过量的正向电流。
它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压VRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。
这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。
因给整流器加的是交流电压，它的最大值是规定的重要因子。
最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。
目前最高的VRM值可达几千伏。
6. 最大直流反向电压VR上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率fM由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。
8．反向恢复时间Trr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢复时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
二极管的用途和种类
二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。
它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。
下面我们将详细介绍二极管的种类和应用。
1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。
常用于整流、限流、稳压等电路中。
2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。
常用于高频电路和微波电路。
3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。
6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。
它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。
肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。
8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。
1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。
2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。
3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。
4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。
总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。
这使得二极管成为电子学中不可或缺的元件之一。
稳压二极管和TVS管和快恢复二极管介绍
稳压二极管和TVS管和快恢复二极管介绍稳压二极管（Zener Diode）是一种特殊的二极管，也被称为逆向击穿二极管。
它的特点在于，当正向电压在一定范围内时，它表现为普通的二极管，具有导电性；而当逆向电压超过一定值时，它将开始导通，起到稳定电压的作用。
稳压二极管是一种常见的电压稳定元件，主要用于限制电路中的电压，以防止电路失去稳定性。
稳压二极管的典型应用是作为电路中的电压参考源，以保持电路的稳定性。
例如，当使用稳压二极管来稳定电源电压时，它会在电路中提供一个恒定的电压值，以防止电压波动带来的损害。
稳压二极管还可以用于电子设备中的过压保护电路和温度补偿电路等。
TVS管（Transient Voltage Suppression Diode）也是一种特殊的二极管，主要用于保护电路免受瞬态电压冲击。
它的特点在于，当电路中出现过电压情况时，TVS管会迅速导通，将过电压放电到地，以保护电路中的其他元件不受损害。
TVS管可以在非常短的时间内响应过电压，并能够吸收大量的能量。
当电压恢复到正常范围时，TVS管会自动恢复正常工作状态。
由于其高响应速度和高能量吸收能力，TVS管被广泛应用于各种电路中，包括电源保护、通信设备、计算机等。
TVS管通常由硅制成，其运行电压范围从几伏到几千伏不等。
根据需要，可以选择不同的TVS管来匹配电路需求。
在设计电路时，根据电路中出现的可能的瞬态电压，并根据电路的需求选择合适的TVS管。
快恢复二极管（Fast Recovery Diode）是一种专用二极管，用于高速开关电路和电源电路等需要快速恢复的应用中。
它的特点在于，它具有非常快的恢复时间，可以迅速从导通状态恢复到截止状态，以适应高频和高速开关的要求。
快恢复二极管的结构和普通二极管类似，但其材料和工艺有所不同，以实现较快的恢复时间。
快恢复二极管通常由硅制成，其恢复时间短至几纳秒级别。
此外，快恢复二极管还具有低反向电流、低反向电容等特点，可以提高电路的效率和性能。
用万用表检测各种见二极管的极性
用万用表检测各种见二极管的极性,好坏等参数的方法本文主要介绍用万用表检测常用二极管,如高速开关二极管,快恢复二极管,小功率通用二极管,双向触发二极管,TVS管,红外二极管的引脚极性及性能的方法.1、检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用R×1k电阻挡测量，一般正向电阻值为5k～10k，反向电阻值为无穷大。
2、检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用R×1k挡检测一下其单向导电性，一般正向电阻为4.5k左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几欧，反向电阻仍为无穷大。
3、检测小功率晶体二极管A、判别正、负电极(a)、观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b)、观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)、以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B、检测最高工作频率FM。
晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。
C、检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
4、检测双向触发二极管A、将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
二极管都有什么区别和用途
二极管都有什么区别和用途二极管是一种最简单的电子器件，由半导体材料制成，具有两个电极，即正极（阳极）和负极（阴极）。
它的主要作用是控制电流的流动方向，具有单向导电性。
二极管有很多种类和用途，下面将详细介绍。
一、二极管的基本结构和工作原理二极管的基本结构由P型半导体和N型半导体组成，两者通过P-N结相连接。
P型半导体中的杂质含有三价元素，如硼（B），而N型半导体中的杂质含有五价元素，如磷（P）。
当P型半导体与N型半导体相接触时，形成的P-N结具有特殊的电学特性。
二极管的工作原理是基于P-N结的整流效应。
当二极管的正极（阳极）连接到正电压，负极（阴极）连接到负电压时，P-N结处形成正向偏置电压。
在这种情况下，电子从N型半导体流向P型半导体，同时空穴从P型半导体流向N型半导体，形成电流的流动。
这种状态下，二极管处于导通状态，电流可以通过。
当二极管的正极连接到负电压，负极连接到正电压时，P-N结处形成反向偏置电压。
在这种情况下，电子从P型半导体流向N型半导体，空穴从N型半导体流向P型半导体。
由于P-N结的特殊结构，电子和空穴在结区域相遇并重新结合，形成电流的阻断。
这种状态下，二极管处于截止状态，电流无法通过。
二、二极管的种类和特点根据二极管的材料、结构和性能，可以分为多种类型的二极管。
以下是常见的几种二极管及其特点：1. 硅二极管：硅二极管是最常见的二极管类型之一。
它由硅材料制成，具有较高的耐压能力和较低的导通压降。
硅二极管适用于大多数电子电路，如电源、整流器、放大器等。
2. 锗二极管：锗二极管是一种较早的二极管类型，由锗材料制成。
它具有较低的耐压能力和较高的导通压降。
锗二极管适用于低频电路和射频电路。
3. 快恢复二极管：快恢复二极管是一种特殊类型的二极管，具有较快的恢复速度和较低的反向恢复时间。
它适用于高频电路和开关电源等需要快速开关的应用。
4. 肖特基二极管：肖特基二极管是一种具有肖特基结的二极管，由金属和半导体材料制成。
二极管分类、特征、应用电路、检测
二极管概述 二极管的参数： ① 最大整流电流IF
指管子长期运行时，允许通过的最大正向平均电流，其值 与PN结面积及外部散热条件等有关。因为电流通过管子时 会使管芯发热，温度上升，温度超过容许限度时，就会使 管芯过热而损坏。
②最大反向工作电压
VRM 加在二极管两端的反向电压高到一定值时，会将管子击 穿，为了保证使用安全，一般只按反向击穿电压VBR的一 半计算。
开关二极管的分类与选用
开关二极管大体分为两种类型：一种是普通型开关二极管； 一种是电压型开关二极管。普通型又分为一般低速型、高 速型、超高速型、高反压型、低功耗型等。最常用的或者 说用得最多的是普通型。 中速开关电路和检波电路可以选用2AK系列普通开关二极管。 高速开关电路可以选用RLS系列、1sS系列、1N系列、2CK系 列的高速开关二极管。要根据应用电路的主要参数(例如正 向电流、最高反向电压、反向恢复时问等)来选择开关二极 管的具体型号。
检波电路工作原理
（1）从调幅收音机天线下来 的就是调幅信号。 （2）信号的中间部分是频率 很高的载波信号，它的上下 端是调幅信号的包络，其包 络就是所需要的音频信号。 （3）上包络信号和下包络信 号对称，但是信号相位相反， 收音机最终只要其中的上包 络信号，下包络信号不用， 中间的高频载波信号也不需 要。
开关二极管电路分析
(1)开关S1断开时,直流电压+V无法加到VD1的正极,这时VD1 截止,其正极与负极之间的电阻很大,相当于VD1开路,这样 C2不能接入电路,L1只是与C1并联构成LC并联谐振电路。 (2)开关S1接通时,直流电压+V通过S1和R1加到VD1的正极, 使VD1导通,这样C2接入电路,且与电容C1并联,L1与C1、C2 构成LC并联谐振电路。
肖特基&快恢复&达林顿
肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。
其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。
这些优良特性是快恢复二极管所无法比拟的。
中、小功率肖特基整流二极管大多采用封装形式。
肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。
因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。
显然，金属A 中没有空穴，也就不存在空穴自A向B的扩散运动。
随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。
但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。
当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。
典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。
阳极使用钼或铝等材料制成阻档层。
用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。
N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。
在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。
通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。
当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性.SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。
二极管的识别与检测
常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。
（1）整流二极管整流二极管的作用是将交流电转变成直流电。
常见的整流二极管有1N4001、1N5401等型号。
在电路中的文字符号为“V”或“VD”。
二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。
它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。
整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。
整流二极管可用万用表进行检测。
维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。
在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。
所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。
图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。
因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。
反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。
液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。
维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。
这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。
mos 快恢复二极管 -回复
mos 快恢复二极管-回复“快恢复二极管（MOFSET）”是一种常见的功率电子器件，被广泛应用于电力变换、逆变器和开关电源等领域。
本文将逐步介绍快恢复二极管的原理、特性以及应用，并讨论其与传统二极管的不同之处。
第一部分：快恢复二极管的原理与特性快恢复二极管作为一种特殊的二极管，其主要特点是具有较短的恢复时间。
在正向导通状态下，当PN结被反向偏置时，会产生一个很大的耗尽区电容。
当电流方向发生变化时，该耗尽区电荷需要被迅速清除，以便实现尽可能快的恢复。
与传统二极管相比，快恢复二极管的结构和材料有所改变。
首先，在晶体生长阶段，采用优质的硅材料和优化的晶体结构，以提供更好的导电性能。
其次，在器件设计上，通过增加PN结面积、优化草图和减小耗尽区电容等方法，降低了恢复时间、提高了切换速度。
最后，在封装上，采用了一些散热材料和结构，以确保器件的稳定性和可靠性。
快恢复二极管的主要特性包括恢复时间、正向电压降和额定反向电压等。
恢复时间是指在由导通状态到截止状态的过程中，消除耗尽区电荷所需的时间。
快恢复二极管的恢复时间一般在几十纳秒至几百纳秒之间，比传统二极管快很多。
正向电压降是指在正向导通状态下，从阳极到阴极之间的电压降。
通常快恢复二极管的正向电压降要比传统二极管低一些。
额定反向电压是指在反向偏置时，能够承受的最大电压。
快恢复二极管的额定反向电压通常在几百伏至几千伏之间。
第二部分：快恢复二极管的应用快恢复二极管由于其短恢复时间和低正向电压降等特性，在各种功率电子应用中得到了广泛应用。
1. 电力变换器：快恢复二极管常用于电力变换器中的反馈回路中，用于提供快速和稳定的导通和截止时间。
这有助于提高系统的效率和响应速度。
2. 逆变器：逆变器是将直流电转换为交流电的电子设备。
在逆变器中，快恢复二极管通常用于交流输出端的整流电路中，以提供高效率和稳定的电源输出。
3. 开关电源：开关电源是一种能够转换电源输入电压的电源装置。
在开关电源中，快恢复二极管通常用于整流电路和输出电路中，以提供快速开关和截止的特性，从而实现电源的高效率和高稳定性。
快和超快恢复二极管型号参数
快和超快恢复二极管型号参数二极管（Diode）是一种最简单的电子器件，它是由由P型和N型半导体材料构成的。
快恢复二极管和超快恢复二极管是其中两种常见的类型。
它们的主要区别在于其恢复时间不同，快恢复二极管的恢复时间较快。
为了更好地了解快恢复二极管和超快恢复二极管的参数，我们需要先了解它们的主要特点和应用领域。
1.快恢复二极管快恢复二极管（Fast Recovery Diode）是一种具有较快恢复时间的二极管。
其主要特点包括：- 快恢复时间（Reverse Recovery Time）较短，通常为几纳秒至几十纳秒。
- 反向漏电流（Reverse Leakage Current）较小，通常在几毫安。
- 正向电压降（Forward Voltage Drop）较低，通常在0.6V至1.2V之间。
- 能承受较高的反向电压（Reverse Voltage），通常在100V至1000V之间。
快恢复二极管广泛应用于以下领域：- 电源（Power Supply）电路中的整流器。
- 开关电源（Switching Power Supply）中的反向恢复二极管。
-高频电路中的削峰/整流应用，如开关电源的输出滤波电路。
一些常见的快恢复二极管型号参数有：-1N4148：正向电流为200mA，正向电压降为0.7V，反向漏电流为5μA。
-UF5408：正向电流为3A，正向电压降为1.2V，反向漏电流为50μA。
-FR107：正向电流为1A，正向电压降为1V，反向漏电流为5μA。
2.超快恢复二极管超快恢复二极管（Ultrafast Recovery Diode）是一种具有更快恢复时间的二极管。
它与快恢复二极管相比，具有以下特点：-恢复时间更短，通常在几纳秒至几十纳秒以下。
-反向漏电流较小。
-正向电压降较低。
-能承受较高的反向电压。
超快恢复二极管广泛应用于以下领域：-高频开关电源。
-高频整流电路。
-高频放大器。
-脉冲电源。
一些常见的超快恢复二极管型号参数有：-UF4007：正向电流为1A，正向电压降为1V，反向漏电流为5μA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流电路由于频率很低，故只对耐压有要求，只要耐压能满足，肯定是可以代用的，且快恢复二极管也有用于整流的情况，就是在开关电源次级整流部份，由于频率较高，只能使用快恢复二极管整流，否则由于二极管损耗太大会造成电源整体效率降低，严重时会烧毁二极管。
另外快恢复二极管的价格较整流二极管贵很多，耐压越高越贵，所以一般是不会拿快恢复二代管使用的。
当然，如果你手头上只有快恢复二极管而没有一般整流管时，想怎么用就怎么用，只要耐压足够即可。
提问者评价
首先谢谢你的回答！！！
是的，没有刚好合适耐压的整流二极管。
所有用快恢复代替的
肖特基二极管和快恢复二极管的区别
快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。
其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。
从性能上可分为快恢复和超快恢复两个等级。
前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。
肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。
这两种管子通常用于开关电源。
肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！
前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！
快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.
肖特基二极管：反向耐压值较低40V-50V，通态压降0.3-0.6V，小于10nS 的反向恢复时间。
它是具有肖特基特性的“金属半导体结”的二极管。
其正向起始电压较低。
其金属层除材料外，还可以采用金、钼、镍、钛等材料。
其半导体材料采用硅或砷化镓，多为N型半导体。
这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。
由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。
其工作频率可达100GHz。
并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。
快恢复二极管：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。
快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.。
