建筑制图与识图实训作业1-4答案
建筑制图与识图模拟题及参考答案
建筑制图与识图模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、完全对称的立面图，可只画一半，在对称轴处加绘（）。
A、连续编号B、省略符号C、对称符号D、直径符号正确答案：C2、建筑施工图上一般注明的标高是（）。
A、绝对标高B、相对标高C、要看图纸的说明D、绝对和相对均可正确答案：B3、绘图用三角板有（）种。
A、四种B、二种C、一种D、三种正确答案：B4、围合成室内空间的底面、侧面和顶面称为（）。
A、室内造型B、室内装饰C、室内界面D、室内构造正确答案：C5、（）线表示通过物体的中心线。
A、单点划线B、双点划线C、虚线D、实线正确答案：A6、室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、顶层B、任意层C、本层D、一层正确答案：C7、建筑结构按层数来划分有底层结构、高层结构与（）。
A、框架结构B、多层结构C、排架结构D、墙结构正确答案：B8、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.7B、0.9C、0.4D、0.5正确答案：A9、一套完整的装饰施工图，一般由（）图纸组成。
A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：B10、主要用来确定新建房屋的位置、朝向以及周边环境的关系的是（）。
A、建筑立面图B、总平图C、建筑平面图D、功能分区图正确答案：B11、要查阅顶棚上的装饰图形，一般从（）中查得。
A、装饰剖面图B、装饰立面图C、装饰平面图D、吊顶平面图正确答案：D12、装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、符号B、比例C、线条D、投影视图正确答案：D13、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。
A、8—10mmB、6—10mmC、6—8mmD、4—6mm正确答案：B14、尺寸界线及尺寸线应用（）绘制。
A、细实线B、细单点长画线C、中粗实线D、粗实线正确答案：A15、有关门窗的开关线，下述论点正确的是（）。
建筑制图及识图模拟考试题(附答案)
建筑制图及识图模拟考试题（附答案）一、单选题（共43题，每题1分，共43分）1.定位轴线采用( )线型。
A、实线B、细点划线C、虚线D、波浪线正确答案：A2.标题栏的位置一般在图幅的( )。
A、右下角B、左下角C、左上角D、右上角正确答案：A3.房屋结构中基础梁的代号为.( )A、JLB、TLC、WLD、LL正确答案：A4.正垂面与侧垂面相变,其交线是( )。
A、侧垂线B、一般线C、网D、水平线正确答案：B5.在施工中,L代表( ).A、柱B、板C、墙D、梁正确答案：D6.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
A、长对正B、高平齐C、宽相等D、三等正确答案：A7.钢筋工程施工中要看懂( )。
A、结构施工图B、土建施工图与结构施工图C、总平面图D、土建施工图正确答案：A8.A2图纸幅面的尺寸规格是( )。
A、594×841B、420×630C、420×594D、297×420正确答案：C9.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C10.H面投影反映形体的( )。
A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C11.如果形体是对称的，画图时常把形体投影图以对称线为界一半画外形图、一半画剖面图，这种剖面图称为( )。
A、半剖面图B、断面图C、阶梯剖面图D、对称剖面图正确答案：A12.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、半剖面图C、局部剖面图D、全剖面图正确答案：B13.正三棱柱的三面投影中,可能有( )三角形。
A、一个B、三个C、没有D、两个正确答案：A14.给水排水工程图常用代号图例中“——J——”表示。
建筑制图习题集答案 最新 1到52页
建筑制图习题集答案最新 1到52页建筑制图习题集答案第1题：定义“构图”的概念及构图的原则。
构图是指在画面中安排人物、景物等要素的位置，以达到整体和谐、美观的目的。
构图的原则包括平衡原则、对称原则、比例原则、重点突出原则等。
第2题：什么是二维制图？二维制图是指将建筑或工程设计的平面、剖面、立面等视图图形化地表达出来，以便于人们理解和阐述建筑或工程方案。
第3题：什么是三维制图？三维制图是指将建筑或工程设计的立体图形化地表达出来，以便于人们直观地了解建筑或工程的外观、结构等方面。
第4题：什么是效果图？效果图是指以立体的形式展现建筑或工程设计方案的图示，通过图像渲染和灯光效果等手段，使人们可以预览到建筑物的外观、材质和色彩等特征。
第5题：什么是平面布置方案？平面布置方案是指将建筑或工程所需的各功能区域合理地布置在平面图中，包括功能区域的大小、形状、位置关系等要素。
立面布置方案是指将建筑或工程设计方案在立面图中体现出来，包括建筑物立面的形状、比例、窗户、门等要素。
第7题：什么是屋顶平面布置方案？屋顶平面布置方案是指将建筑或工程设计方案中的屋顶部分在平面图中展示出来，包括屋顶的形状、结构、排水系统等要素。
第8题：什么是剖面布置方案？剖面布置方案是指将建筑或工程设计方案中的剖面部分在剖面图中展示出来，包括建筑物内部结构、层高、楼梯、电梯等要素。
第9题：什么是钢筋图？钢筋图是指钢筋混凝土结构设计方案中，将需要布置的钢筋在图纸上标注出来，包括钢筋的种类、直径、长度、布置位置等要素。
第10题：什么是电气布置图？电气布置图是指建筑或工程设计方案中，将电气设备、线路、开关等要素在平面图中标注出来，以便进行电气系统的布置和施工。
第11题：什么是给水排水布置图？给水排水布置图是指建筑或工程设计方案中，将给水管道、排水管道、水泵、水箱等要素在平面图中标注出来，以便进行给水排水系统的布置和施工。
消防布置图是指建筑或工程设计方案中，将消防设备、消防通道、灭火器等要素在平面图中标注出来，以便进行消防系统的布置和施工。
建筑制图与识图习题集
建筑制图与识图习题集1—1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号（一） 11—1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号（一） 21—2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 4 1. 2。
3。
4.1-3已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 5 5. 6。
7。
8。
1-4 根据两视图，参照轴测图补画第三视图. 班级姓名学号 6 1. 2。
3。
4.1—4 根据两视图,参照轴测图补画第三视图。
班级姓名学号7 5. 6。
7. 8。
1-5 根据两视图，补画第三视图. 班级姓名学号8 1。
2.3。
4。
1—5 根据两视图，补画第三视图. 班级姓名学号9 5. 6。
7。
8。
1—6 根据轴测图补全视图中的漏线. 班级姓名学号10 1. 2。
3。
4。
1-6 根据已知视图补画缺线. 班级姓名学号11 1。
2。
3. 4。
1-7 点的投影班级姓名学号12 1。
按立体图作各点的两面投影. 2。
已知点A在V面之前40，点B在H面之上12,点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。
1-7点的投影班级姓名学号13 3。
根据立体图,画A点的三面投影图。
4。
根据A，B，C三点的立体图作出它们的投影图.1—8 点的投影班级姓名学号145。
已知A点的投影，B点在A点左方15、前方25、上方13,求作B 点的三面投影。
6。
已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影,并表明可见性.1-8 线的投影班级姓名学号15 1。
判断下列直线对投影面的相对位置，并填写直线类型。
AB是＿＿＿＿＿线；EF是＿＿＿＿＿线;CD是＿＿＿＿＿线；KL是＿＿＿＿＿线.2。
根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。
线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影.AB是线，反映实长的投影是4。

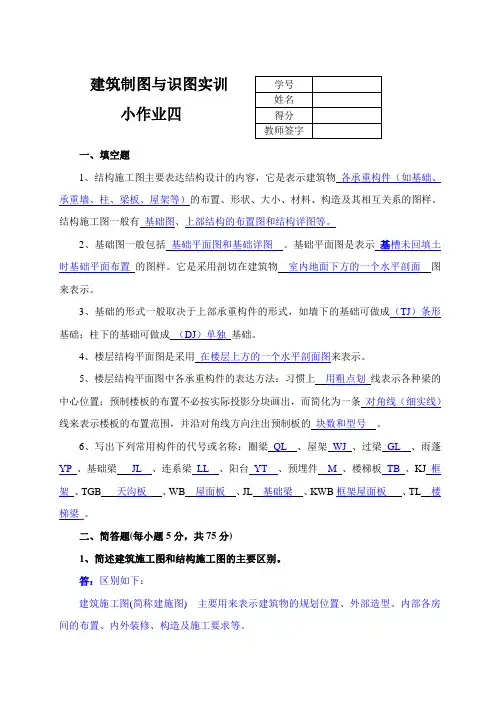

建筑制图基础实训形成性考核(4)
小作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件（如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有基础图、上部结构的布置图和结构详图等。
2、基础图一般包括基础平面图和基础详图。
基础平面图是表示基槽未回填土时基础平面布置的图样。
它是采用剖切在建筑物室内地面下方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成（TJ）条形基础；柱下的基础可做成（DJ）单独基础。
4、楼层结构平面图是采用在楼层上方的一个水平剖面图来表示。
5、楼层结构平面图中各承重构件的表达方法：习惯上用粗点划线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线（细实线）线来表示楼板的布置范围，并沿对角线方向注出预制板的块数和型号。
6、写出下列常用构件的代号或名称：圈梁QL、屋架WJ、过梁GL 、雨蓬YP、基础梁JL 、连系梁LL 、阳台YT、预埋件M、楼梯板TB、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB框架屋面板、TL 楼梯梁。
二、简答题(每小题5分，共75分)1、简述建筑施工图和结构施工图的主要区别。
答：区别如下：建筑施工图(简称建施图) 主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
结构施工图(简称结施图) 主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。
建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。
建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。
钢筋混凝土构件的布置图和结构详图。
2、什么是建筑平面图？答：建筑平面图主要包括楼层平面图（底层平面图、中间层平面图）和顶层平面图。
3、建筑平面图是怎么形成的？答：建筑平面图是房屋的水平剖面图（屋顶平面图除外），也就是假想用水平的剖切平面在窗台上方把整幢房屋剖开，移去上面部分后的正投影俯视图，习惯上称它为平面图。
建筑制图基础实训试题(卷)和答案解析
(3)箍筋。箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。分布筋用于单向板、剪力墙中。单向板中的分布筋与受力筋垂直。其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
（二）
简答题
1、什么是钢筋混构图结构图？
答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？
答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：
(1)受力钢筋。指承受构件内拉、压应力的钢筋。其配置根据受力通过计算确定，且应满足构造要求。
结构施工图(简称结施图)主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。
建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。
建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。钢筋混凝土构件的布置图和结构详图。
5、楼层结构平面图中各承重构件的表达方法：习惯上定位轴线线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、代号和编号。
二、简答题
1、简述建筑施工图和结构施工图的主要区别。
答：区别如下：建筑施工图(简称建施图)主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
建筑制图与识图实训小作业1-4部分参考答案
建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长河高的实际尺寸。
窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
11（2）作形体的半剖面图。
（3）补绘1—1剖面图。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。
被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
建筑制图实训作业4答案
建筑制图与识图实训小作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件(如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有基础平面图、楼层结构布置平面图、屋面结构平面图和梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图。
2、基础图一般包括基础平面图、基础断面详图和文字说明三部分。
基础平面图是表示基础未回填土前所作的水平投影的图样。
它是采用剖切在建筑物底层地面±0.000处将其剖开，移去剖切面以上的建筑物所作的水平投影图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础；柱下的基础可做成独立基础.4、楼层结构平面图是采用假想沿楼面将建筑物水平剖切后所得的楼面的水平投影来表示.5、楼层结构平面图中各承重构件的表达方法:习惯上定位轴线线表示各种梁的中心位置;预制楼板的布置不必按实际投影分块画出，而简化为一条对角线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、代号和编号.6、写出下列常用构件的代号或名称:圈梁QL 、屋架WJ 、过梁GL 、雨蓬YP 、基础梁JL 、连系梁LL 、阳台YT 、预埋件M 、楼梯板TB 、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB 框架屋面板、TL 楼梯梁。
二、简答题1、简述建筑施工图和结构施工图的主要区别。
答:区别如下:建筑施工图（简称建施图）主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等.结构施工图（简称结施图）主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。
建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸.建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。
钢筋混凝土构件的布置图和结构详图。
天大21春《建筑制图与识图》在线作业一【答案】
(单选题)1: 只要给出点的两面投影就可以求出其第三投影。
A: 对
B: 错
正确答案: A
(单选题)2: 在画图时，两条平行线之间的净距不宜小于（）
A: 0.5mm
B: 0.6mm
C: 0.7mm
D: 0.8mm
正确答案: C
(单选题)3: 工程建设制图中的主要可见轮廓线应选用细实线（）
A: 对
B: 错
正确答案: B
(单选题)4: 移出断面图的轮廓线用（）表示
A: 细实线
B: 粗实线
C: 细虚线
D: 粗虚线
正确答案: B
(单选题)5: 建筑立面图是平行于建筑物各方向外表立面的正投影图（）
A: 对
B: 错
正确答案: A
(单选题)6: 假想用一个单一剖切面将形体完全剖开，所得到的剖面图是（）A: 全剖面图
B: 半剖面图
C: 阶梯剖面图
D: 局部剖面图
正确答案: A
(单选题)7: 坡度线就是平面上垂直于等高线的直线。
A: 对
B: 错
正确答案: A
(单选题)8: 相贯线是两立体表面的共有线，其一定是封闭的。
A: 对
B: 错。
(完整版)建筑制图与识图习题集
建筑制图与识图习题集1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 11-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 5 5. 6.7. 8.1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号 6 1. 2.3. 4.1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号7 5. 6.7. 8.1-5 根据两视图，补画第三视图。
班级姓名学号8 1. 2.3. 4.1-5 根据两视图，补画第三视图。
班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。
班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。
班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。
2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。
1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。
4.根据A，B，C三点的立体图作出它们的投影图。
1-8 点的投影班级姓名学号145. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。
6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。
1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置，并填写直线类型。
AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。
2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。
线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影。
建筑制图及识图模拟练习题与答案
建筑制图及识图模拟练习题与答案一、单选题（共43题，每题1分，共43分）1.图样的比例,应为( )相对应的线性尺寸之比。
A、实物与图形B、模型与实物C、图形与建筑物D、图形与实物正确答案：D2.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。
A、10mB、10kmC、10mmD、100mm正确答案：A3.正垂面与侧垂面相变,其交线是( )。
A、一般线B、网C、水平线D、侧垂线正确答案：A4.避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。
A、12mmB、10mmC、14mmD、16mm正确答案：A5.基本几何体尺寸标注主要是( )。
A、图线B、图形C、尺寸数字D、代号正确答案：C6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、50mmB、1mmC、10mmD、5mm正确答案：C7.平面与圆球相交,截交线的空间形状是( )。
A、椭网B、双曲线C、圆D、直线正确答案：C8.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、半剖面图B、展开剖面图C、局部剖面图D、全剖面图正确答案：A9.( )上的点与空间形体上的点一一对应。
A、轴测投影图B、三面投影图C、单面投影图D、二面投影图正确答案：B10.平行于正投影坐标轴（y轴）的直线是( )。
A、水平线B、正垂线C、侧平线D、侧垂线正确答案：B11.某三边形图形与V面倾斜，该平面的V面投影为( )。
A、平面的实形B、平面的类似形C、一直线D、平面的相似形正确答案：B12.剖切平面平行于V投影面时得到的剖面图称为(）。
A、斜立剖面图B、侧立剖面图C、俯视图D、正立剖面图正确答案：D13.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。
A、会签栏B、图标C、图纸目录D、图框正确答案：A14.以下关于选择剖面位置的基本原则,不正确的是( )。
A、剖切面过孔洞的轴线B、剖切面过形体的对称面C、剖切面平行于某一投影面D、剖切过程可能产生新线正确答案：D15.给水排水工程图“——F——”表示( ).A、生活水管B、热水给水管C、废水管D、污水管正确答案：C16.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是( )。
(完整版)建筑制图与识图习题集
建筑制图与识图习题集1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 11-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 5 5. 6.7. 8.1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号 6 1. 2.3. 4.1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号7 5. 6.7. 8.1-5 根据两视图，补画第三视图。
班级姓名学号8 1. 2.3. 4.1-5 根据两视图，补画第三视图。
班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。
班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。
班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。
2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。
1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。
4.根据A，B，C三点的立体图作出它们的投影图。
1-8 点的投影班级姓名学号145. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。
6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。
1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置，并填写直线类型。
AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。
2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。
线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影。
大学考试试卷《建筑制图与识图》及答案
20XX年9月份考试建筑制图与识图第一次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。
A. 倾斜B. 平行C. 垂直2. 施工图中的标高数字以（）为单位。
A. 毫米B. 厘米C. 米3. （）的W面投影反映实长及对另两投影面的真实倾角。
A. 水平线B. 正平线C. 侧平线4. 直线的正投影不可能为（）。
A. 点B. 直线C. 平面5. 平面图形（）于投影面，其投影反映实形。
A. 倾斜B. 平行C. 垂直6. 特殊位置平面不包括（）于投影面的平面。
A. 平行B. 垂直C. 倾斜7. 形体的摆放应使其投影图中（）虚线。
A. 尽量减少B. 完全没有C. 尽量多8. 点的V面投影和H面的投影连线必定与X轴（）。
A. 平行B. 垂直C. 重合9. 相互平行的图线，其间距不宜小于其中（）线宽度。
A. 粗B. 中粗C. 细10. 标注尺寸时，（）应与被标注长度平行。
A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 判别两铅垂面是否平行，只需检查它们的（）是否相互平行。
A. H投影B. V投影C. W投影12. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。
A. 直角B. 锐角C. 钝角13. 已知空间点有至少一个投影属于直线的同面投影，则该点（）属于该直线。
A. 必定B. 不一定C. 一定不14. 相交两直线的同面投影不会出现（）的情况。
A. 相交B.重合C.平行15. 与正垂线垂直的线一定是（）。
A. 正垂线B. 正平线C. 一般线16. 平行尺寸线的间距，宜为（）mm。
A. 4～6B. 7～10C. 11～1417. 图纸中可以根据需要不设的项目是（）。
A. 图框B. 图标C. 会签栏18. 在三面正投影体系中，投影面垂直线在（）个投影面上的投影平行于投影轴。
A. 1B. 2C. 319. 在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。
建筑制图及识图模拟习题(含答案)
建筑制图及识图模拟习题（含答案）一、单选题（共40题，每题1分，共40分）1、形体进行投影时，对其不可见的轮廓用（）表示。
A、虚线B、实线C、折断线D、点划线正确答案：A2、（）上的点与空间形体上的点一一对应。
A、轴测投影图B、二面投影图C、单面投影图D、三面投影图正确答案：D3、H面投影反映形体的（）。
A、底面形状和长度、宽度两个方向的尺寸B、顶面形状和长度、宽度两个方向的尺寸C、侧面形状和高度、宽度两个方向的尺寸D、正面形状和高度、长度两个方向的尺寸正确答案：B4、结构施工土中的圈梁表示（）.A、K1B、G1C、J1D、Q1正确答案：D5、当尺寸线为竖直时，尺寸数字注写在尺寸线的（）。
A、右侧的上部B、两侧C、左侧中部D、右侧中部正确答案：C6、对称符号应以细实线绘制，平行线长度（）mm,平行线间距2-3mπι°A、20-30B、3-5C、6-10D、11-15正确答案：C7、在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为（）。
A^图标B、会签栏C、图纸目录D、图框正确答案：B8、建筑平面图、剖面图应以（）A、投影法B、轴测投影法C、直接正投影法D、直接标高投影法正确答案：C9、下列针对铅垂面说法正确的是（）A、垂直于H面的平面称为铅垂面B、垂直于H面与V、W面倾斜的平面称为铅垂面C、铅垂面可垂直于V面D、铅垂面可平行于V面正确答案：B10、建筑平面图是采用一假想的（）以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿窗台B、水平剖切面沿楼地面C、水平剖切面沿基础顶面D、垂直剖切面沿高度正确答案：A11、比例宜注写在图名的（）。
A、右侧B、中间C、下方D、左侧正确答案：A12、三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为（）。
A^长对正B、宽相等C、三等D、高平齐正确答案：A13、图线中的粗线宽度为b,b又称基本线宽，则细线的宽度为（）b。
建筑制图与识图实训小作业1-4部分参考答案(1)
建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长河高的实际尺寸。
窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
11（2）作形体的半剖面图。
（3）补绘1—1剖面图。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。
被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
春学期国家开放大学建筑制图与识图实训小作业部分参考答案
②建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时宽。
2、注出窗立面图的比例。
3河高的实际尺寸。
窗立面图 1:504、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
11（2）作形体的半剖面图。
（3）补绘1—1剖面图。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：（1）实线，用途为可见轮廓线，图例线；（2）虚线，用途为不可见轮廓线，图例线；（3）单点画线，用途为中心线，对称线；（4）双点画线，用途为假想轮廓线，成型前原始轮廓线；（5）折断线，用途为断开界线；（6）波浪线，用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。
（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。
（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整，清晰的前提下，为减少画图工作量和看图方便而确定的。
春学期国家开放大学建筑制图与识图实训小作业部分参考答案
②建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时1:50外墙板立面图 1：60。
（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：（1）实线，用途为可见轮廓线，图例线；（2）虚线，用途为不可见轮廓线，图例线；（3）单点画线，用途为中心线，对称线；（4）双点画线，用途为假想轮廓线，成型前原始轮廓线；（5）折断线，用途为断开界线；（6）波浪线，用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。
（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。
（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整，清晰的前提下，为减少画图工作量和看图方便而确定的。
常用的简化画法有三种：（1）对称图形的简化画法，使用条件在对称图形的一半，画在对称的两端，且平等线在对称线两侧相等；（2）相同部分的简化画法，使用条件在物体上其有多个完全相同而连续排列的构造要求；（3）折断开图形简化画法，使用条件，较长的物体，沿长度方向的形状相同成单一规律变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑制图与识图实训作业1-4答案制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。
有图，打开文件时，请稍候。
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分） (1) （10分）空间分析：答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。
故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。
同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。
1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。
剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
2．常见错误：钢筋图的画法。
3．提示答案和解题思路、方法：这一次蓝色字为作答。
有图，打开文件时，请稍候。
一、填空题（每小题1分，共30分）1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
梁、柱的保护层最小厚度为25毫米，板和墙的保护层厚度为10～15毫米，且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图以及钢筋表。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋的根数；Ф表示一级钢筋；6表示钢筋直径为6mm ；@表示相等中心距；150表示相邻钢筋中心距为150mm 。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是向下、向右，底层钢筋的画法是向上、向左。
10、在钢筋混凝土结构图中，钢筋的断面图例是，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。
（请见建筑制图实训教材第75页表4-3）二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面。
（每一断面图10分，共20分）注：图中用不同颜色区分不同钢筋：答案：三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表。
（每一断面图8分×2=16分；填写钢筋表18分；共34分。
）答案：钢筋表 1、什么是钢筋混凝土结构？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？(请见建筑制图实训教材P72～73)答题思路：见图。
编号 ① ②③ ④ ⑤ ⑥ 钢筋级别 二级钢筋 二级钢筋 二级钢筋 二级钢筋一级钢筋 一级钢筋 直径20 18 12 18 8 8 根数（或间距）2 2 23 每隔150mm 一根 每隔200mm 一根答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：(1)受力钢筋。
指承受构件内拉、压应力的钢筋。
其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。
架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。
架立筋是按构造配置的。
(3)箍筋。
箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。
分布筋用于单向板、剪力墙中。
单向板中的分布筋与受力筋垂直。
其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。
指因构造要求及施工安装需要而配置的钢筋。
如腰筋、吊筋、拉接筋等。
3、钢筋端部的弯钩常用哪几种形式？答题思路：见图。
答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。
弯钩的形式如图4-2所示。
有带直弯钩的钢筋端部；带半圆弯钩的钢筋端部；箍筋的端部弯钩等。
4、什么是钢筋明细表？(请见建筑制图实训教材P80)答：为了便于编制施工预算，统计用料，在配筋图中还应列出钢筋表。
表内应注明构件代号，构件数量，钢筋编号，钢筋简图、直径、长度、数量、总数量、总长和质量等，见钢筋表。
对于比较简单的构件，可不画钢筋详图，只列钢筋表即可。
5、什么是钢筋详图？(请见建筑制图实训教材P78)答：钢筋详图是按规定的图例画出的一种示意图。
它主要表示钢筋的形状，以便钢筋下料和加工成型。
同一编号的钢筋只画一根，并注出钢筋的编号、数量(或间距)、等级、直径及各段的长度和总尺寸。
在钢筋混凝土构件配筋图中，为了区分钢筋的等级、形状和大小，应将钢筋予以编号。
凡钢筋的等级、直径、长度、形状均相同时，可采用同一编号。
编号是用阿拉伯数字注写在直径为6mm的细实线圆圈内，并用引出线指到对应的钢筋部位。
同时在引出线的水平线段上注出钢筋标注内容。
6、什么是钢屋架结构详图？主要内容有哪些？答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等。
7、什么是型钢？答：钢结构的钢材是由轧钢厂按标准规格(型号)轧制而成，通称型钢。
常用型钢的类别有：等边角钢、不等边角钢、工字钢、槽钢、和钢板等。
钢结构在我国目前主要用于桥梁、大跨度建筑和高层建筑等，是通过用铆钉、螺栓和焊接的施工方法，把各种型钢(角钢、工字钢、槽钢和钢板等)组合连接起来的结构物。
8、焊缝代号主要由哪几部分组成？答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成，如图4-10所示。
图形符号表示焊缝截面的基本型式，辅助符号表示焊缝的辅助要求，引出线则表示焊缝的位置。
在钢结构施工中，常用焊接方法把型钢连接起来。
由于设计时对连接有不同的要求，产生的焊缝型式也不同。
在焊接的钢结构图纸上，必须把焊缝的位置、型式和尺寸标注清楚。
焊缝要按国标规定，采用焊缝代号标注。
9、焊缝的图形符号表示什么？答：焊缝的图形符号表示焊缝形式和焊接工艺等内容。
《建筑制图实训》课程作业讲评 (3)重庆电大远程教育导学中心理工导学部胡敬佩建筑施工图1．考核知识点：建筑材料图例画法；识读建筑平面图。
2．常见错误：楼梯图画法。
3．提示答案和解题思路、方法：这一次蓝色字为作答。
有图，打开文件时，请稍候。
一、填空题（每空1分，共27分）1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图2-1和图2-2是厂房和民用建筑的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有（请见建筑制图实训教材第11至12页）。
4、总平面图是表达新建房屋所在基地有关范围的总体布置。
它表示了新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与排原有环境的关系和邻界情况等。
5、建筑总平面图中标注的尺寸是以米（M）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米( M) 为单位。
6、建筑施工图除总平面图外，还有 1)建筑各层平面图(底层、中间各层或标准层、顶层及屋顶等平面图)；2)建筑各立面图；3)建筑剖面图(纵、横剖等)；4）详图，主要包括屋顶详图、楼梯详图、卫生间详图及一切非标准设计或构件的详图、和建施图首页，内含工程名称、设计说明、图纸目录、经济技术指标、门窗统计表以及本套建施图所选用标准图集名称列表等。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口处的水平剖视图。
它主要表示建筑物的房屋建筑的平面形状，房间布置，内外交通联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等情况。
一般来说，四层房屋应分别画出底层、二层、三层、四层和屋顶建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为中间层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示细部尺寸。
