仪表常用图例符号

仪表常用图例符号

T 温度
传送
C 电导率
控制
D 密度
差密度
E 电压(电动势)
检测元件
H 手动

I 电流
指示
K 时间,时间程序
变化速率
操作器
Q 数量
积算、累计
R 核辐射
记录
S 速度、频率
安全
开关、联锁
2、自控设备元件、部件字母 代号。 见表2
表2 自控设备元件、部件字母代号
字母代 名称 序号 号
1 SB
供电箱
序 字母代 名称 号号
名称
1C 2P 3 AP 4 NP
电缆、电线
5 IP
气动信号管缆、 6 PP 管线
空气源管线
7 TP
氮气源管线
冲击管线 保护管线 保温伴热管线
4、常用图形符号:见表4
表4 常用图形符号
名称 测量点
图形符号
名称
测量点 电信号线
图形符号
嵌在管道中 的控制仪表
无孔板取压 接头
孔板
气压信号线 液压信号线 导压毛细管
三、流程图中仪表符合标注方法
1.流程图中用细实线圆圈表示仪表,仪 表位号写在圆圈内,字母符号写在圆 圈的上半圆中,数字编号和尾缀写在 下半圆中。集中仪表盘面仪表,圆圈 中有一横。如图1(a)
就地安装仪表中间没有一横。如图(b)
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆 圈的线的起点,一般无特定的图形符号。如
10.如一个回路中有一个以上相同字母代号(即被测 变量和功能相同)的仪表,在数字编号的后面加大 写英文字母的尾缀以示区别。例如:用FT201A,FT-201B表示一个回路中有二台流量变送器;
11.多个检测元件共用一台仪表(如温度巡测仪), 检测元件应在回路编号之后隔一短线,加阿拉伯数 字顺序编号,作为尾缀。例如TE-3001-1,TE-30012表示这台仪表的第一个和第二个检测元件。

(完整版)怎么识别电气仪表图纸符号

(完整版)怎么识别电气仪表图纸符号

(完整版)怎么识别电气仪表图纸符号怎么识别电气仪表图纸符号?1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。

2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路。

⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。

②元件用于布局图中时有位置布局法和功能布局法。

③连接线用于电路图中时有单线表示法和多线表示法。

④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。

4、图形符号、文字符号(或项目代号)是电气图的主要组成部分。

一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示。

5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。

一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系。

⑴能量流——电能的流向和传递。

⑵信息流——信号的流向和传递。

⑶逻辑流——相互间的逻辑关系。

⑷功能流——相互间的功能关系。

四、电气图用图形符号:1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言。

2、图形符号由一般符号、符号要素、限定符号等组成。

⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号。

⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。

电气图纸看不懂?三十年老电工教你识电气符号,最全电气符号清单

电气图纸看不懂?三十年老电工教你识电气符号,最全电气符号清单

电气图纸看不懂?三十年老电工教你识电气符号,最全电气符
号清单
随着炎炎夏日逐渐来临,你是在惬意的办公室吹着空调来做事,还是在施工一线汗流浃背的工作着?不过,对于刚刚入门的建筑电气图纸的小伙伴来说,估计看到图纸上那堆符号都晕头转向。

电气图往往会因为建筑物不同功能而不同,就像一会BV BVV;一会TC SC很多奇奇怪怪组合。

建筑电气图怎么看?三十年老师傅教你四招,一天看透电气图。

一、打开图纸
没有图纸就无法进行看图,一般施工人员所拿到的都是打印好的图纸。

但不乏有时会发送电子档dwg图纸,这该如何查看?迅捷CAD 看图小巧实用的工具,能秒打开任何格式图纸,让我们轻轻浏览查看
图纸。

二、常用电线
1、裸导线:一般为架空线路的主体,主要用来输送电能。

裸单线:TY为铜质圆单线;LY为铝质圆单线。

裸绞线:TJ一般为铜绞线;LJ一般为铝绞线;LGJ一般为钢芯铝绞线。

2、绝缘电线:这种种类比较多,一般会有:
BV:铜芯塑料绝缘线
BX: 铜芯橡胶绝缘线
BLV: 铝芯塑料绝缘线
BVV: 铜芯塑料绝缘护套线
BLVV: 铝芯塑料绝缘护套线
三、电气图识读
1、看图顺序
先查看图纸目录—施工说明—图例符号—结合平面
2、看图要点
供电的方式和相数:高压、低压;单相、三相。

线路的情况
照明设置的布置
线路敷设方式
3、看图脉络
进户线—总配电箱—干线—分配电箱—支线—用电设备
四、电气符号。

电气图纸符号识别

电气图纸符号识别

AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR 限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

怎样快速读懂电气图纸?105个最全的电气工程图形符号,拿走不谢!

怎样快速读懂电气图纸?105个最全的电气工程图形符号,拿走不谢!

怎样快速读懂电气图纸?105个最全的电气工程图形符号,拿走不谢!怎么说呢,现在这个比较快速的时代,学习电气就需要我们进行各种电气图纸的识别,有人说电气图纸很难识别,各种符号真的傻傻分不清,如果你连最基础的电气符号,都不能够识别清楚,又怎么能够期望自己可以看懂电气图呢?所以我们一定要充分的去了解各种电气符号,这里就和大家分享最全的电气工程图形符号,希望可以帮助大家快速读懂电气图纸!105个电气图形符号:1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或RfdRmc84 分流器RW85 热电阻RT86 电位器RP87 电感(电抗)线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线(待并)WST或WVB TQMa,TQMb98 同期电压小母线(运行)WOS`或WVBnTQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz105 厂用低压小母线WVBU好了,今天的分享就到这里啦。

仪表识图基础知识:仪表图形符号知多少

仪表识图基础知识:仪表图形符号知多少

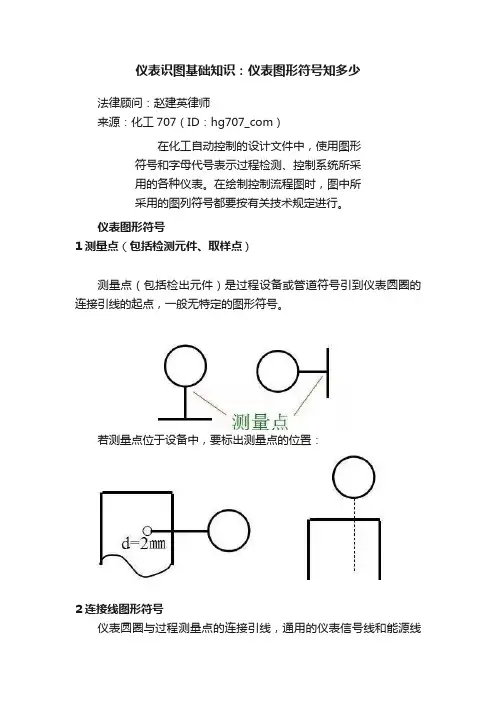

仪表识图基础知识:仪表图形符号知多少法律顾问:赵建英律师来源:化工707(ID:hg707_com)在化工自动控制的设计文件中,使用图形符号和字母代号表示过程检测、控制系统所采用的各种仪表。

在绘制控制流程图时,图中所采用的图列符号都要按有关技术规定进行。

仪表图形符号1测量点(包括检测元件、取样点)测量点(包括检出元件)是过程设备或管道符号引到仪表圆圈的连接引线的起点,一般无特定的图形符号。

若测量点位于设备中,要标出测量点的位置:2连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。

仪表连线符号表3仪表图形符号仪表图形符号是直径为12mm(或10mm)的细实线圆圈。

仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时,可以断开。

处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示。

当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一张图纸上,则分别用两个相切的实线圆圈和虚线圆圈表示。

集散控制系统仪表图形符号:分散控制系统(称集散控制系统)仪表图形符号是直径为12mm (或10mm)的细实线圆圈,外加与圆圈相切细实线方框。

作为分散控制系统的计算机功能图形符号,是对角线长为12mm(或10mm)的细实线六边形,分散控制系统内部连接的可编程逻辑控制器功能图形符号外四边形边长为12mm(或10mm)。

分散控制系统仪表图形符号仪表功能图形符号仪表安装位置的图形符号正常情况下操作员不监视,或盘后安装的仪表设备或功能,仪表图形符号列可表示为:在需要的时仪表盘号或操作员号。

4常用执行器的图形执行机构图形符号执行机构能源中断是控制位置的图形符号注:上述图形符号中,若不用箭头、横线表示,也可以在控制阀体下部标注下列缩写:FO——能源中断时,开启;FC——能源中断时,关闭;FL——能源中断时,保持原位;FI——能源中断时,任意位置。

常用电工仪表图形符号、盘面标记

常用电工仪表图形符号、盘面标记

常用电工仪表图形符号、盘面标记
不同类型的电工仪表,具有不同的技术特性。

为了便于选择和使用仪表,通常把这些技术特性用不同的符号标示在仪表的刻度盘或面板上。

根据国家标准的规定,每只仪表应有测量对象单位、准确度等级、工作原理系别、使用条件组别、工作位置、绝缘强度试验电压和各类仪表的标志。

使用仪表时,必须首先看清各种标记,以确定该仪表是否符合测量要求。

常用电气测量仪表按工作原理分组的名称及符号见表1,按外界条件分组的名称及符号见表2,准确度等级及工作位置符号见表3,各类电源、端钮及调零器的符号见表4。

表1 常用电气测里仪表按工作原理分组的名称及符号
表2 按外界条件分组的名称及符号
表3 电源、端钮及调零器的符号。

电力电气图符号及原理图的识别

电力电气图符号及原理图的识别

电力电气图符号及原理图的识别电气图纸一般可分为A B两类:A:电力电气图,它主要是表述电能的传输、分配和转换,如电网电气图、电厂电气控制图等。

B:电子电气图,它主要表述电子信息的传递、处理;如电视机电气原理图。

电力电气图分一次回路图、二次回路图。

一次回路图也叫一次系统图,是表示一次电气设备(主设备)连接顺序的电气图。

电力的生产、输送和分配、使用需要大量各种类型的电气设备。

比如变压器、画路器、互感器、隔离开关等直接参加电能的发、输、配主系统的设备,这就是一次设备。

这些设备连接在一起所形成的电路叫一次回路,它们之间的连接称之为一次接线或主接线。

、二次回路图是表示二次设备之间连接顺序的电气图。

为了确保主系统安全可靠、持续稳定地运行,加装继电保护、安全自动装置以及监控、测量、调节和保护等装置,以向用户提提供充足的、合格的电能,这就是二次设备。

比如各种测量仪器、仪表、控制、信号器件及自动装置等。

这些设备根据特定的要求连接在一起所形成的电路叫二次回路,也称之为二次接线,二次回路依电源及用途可分为电流回路、电压回路、操作回路、信号回路。

一次系统图:(系统原理图)用比较简单的符号或带有文字的方框,简单明了地表示电路系统的最基本结构和组成,直观表述电路中最基本的构成单元和主要特征及相互间关系的电路图。

二次原理图:(电路原理图)二次原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出,说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路,在什么情况下动作,动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面,较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路•凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路,交流按U、V W相序;直流按继电器动作顺序依次排列。

电气CAD绘中的常见符号解析

电气CAD绘中的常见符号解析

电气CAD绘中的常见符号解析电气CAD绘图是电气工程中必不可少的一环,通过绘制电路图和符号,可以清晰地展示电气设备的布局和连接方式。

本文将详细解析电气CAD绘图中常见的符号,帮助读者更好地理解和运用这些符号。

一、电源符号电气CAD绘图中,电源符号用来表示电路的电源供应点。

常见的电源符号有直流电源符号(如电池)和交流电源符号(如插座)。

直流电源符号通常用一个平行的短横线和一个长横线表示,交流电源符号则以波浪线或斜线加一个长横线表示。

二、电器设备符号1. 开关符号:开关通常用一个带箭头的虚线表示,箭头指向开和关的方向。

2. 灯泡符号:灯泡符号用一个圆圈和一个斜线表示,圆圈代表灯泡的外观,斜线表示灯泡发出的光线。

3. 警报器符号:警报器符号用一个圆圈和一个波浪线表示,圆圈代表警报器的形状,波浪线表示发出的声音。

三、线路符号电气CAD绘图中,线路符号有助于描绘电路布局和连接方式。

1. 直线符号:直线符号用来表示电路中的导线,通常是一根直线连接两个电器设备或连接电源。

2. 箭头符号:箭头符号在电气CAD绘图中用来表示电流的流动方向,箭头指向电流的流向。

3. 点线符号:点线符号用来表示两个电器设备之间有一跨越物(如隧道或楼梯)。

4. 弯曲线符号:当线路在绘图中需要改变方向时,使用弯曲线符号表示线路的弯曲。

四、传感器符号传感器符号用来表示电路中的传感器设备,从而实现对环境或物体的感应和检测。

1. 温度传感器:温度传感器符号通常以一个波浪线和一个温度计的图标表示。

2. 光敏传感器:光敏传感器符号常以一个波浪线和眼睛的图标表示。

3. 压力传感器:压力传感器符号通常以一个波浪线和一个气压计的图标表示。

五、控制符号控制符号用来表示对电路中电器设备进行控制的设备,如继电器、开关和计时器。

1. 继电器符号:继电器符号通常以一个矩形和一个凸出的半圆表示,矩形代表继电器的外观,凸出的半圆表示继电器的触点。

2. 开关符号:上文已经提到了开关符号的表示方法。

常用仪表控制图形符号及仪表位号说明.

常用仪表控制图形符号及仪表位号说明.

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》,参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点(包括检出元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点,一般无特定的图形符号,如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2 mm的小圆符号或加虚线,如图1-2-1(b)所示。

必要时,检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源,ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45度角)。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线(细实线:下同)23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角,下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线(有导向)111213 电磁、辐射、热、光、声波等信号线(无导向)内部系统链(软件或数据链)机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm(或 10mm)的细实线圆圈。

仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时,可以断开。

如图1-2-2(a)。

处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示,如图 1-2-2(b)所示。

【AutoCAD教程】仪表识图基础知识:仪表图形符号知多少

【AutoCAD教程】仪表识图基础知识:仪表图形符号知多少

【AutoCAD教程】仪表识图基础知识:仪表图形符号知多少每天推送CAD软件安装及下载、CAD工具应用、CAD技巧、CAD教程、CAD素材、CAD疑难问题解答等文章想认识志同道合的朋友一起学习CAD?请加入我们的QQ群64248659学习软件和视频详见群公告提供的下载越努力越幸运部落窝与你同行!主题★在化工自动控制的设计文件中,使用图形符号和字母代号表示过程检测、控制系统所采用的各种仪表。

在绘制控制流程图时,图中所采用的图列符号都要按有关技术规定进行。

仪表图形符号1测量点(包括检测元件、取样点)测量点(包括检出元件)是过程设备或管道符号引到仪表圆圈的连接引线的起点,一般无特定的图形符号。

若测量点位于设备中,要标出测量点的位置:2连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。

仪表连线符号表3仪表图形符号仪表图形符号是直径为12mm(或10mm)的细实线圆圈。

仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时,可以断开。

处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示。

当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一张图纸上,则分别用两个相切的实线圆圈和虚线圆圈表示。

集散控制系统仪表图形符号:分散控制系统(称集散控制系统)仪表图形符号是直径为12mm (或10mm)的细实线圆圈,外加与圆圈相切细实线方框。

作为分散控制系统的计算机功能图形符号,是对角线长为12mm(或10mm)的细实线六边形,分散控制系统内部连接的可编程逻辑控制器功能图形符号外四边形边长为12mm(或10mm)。

分散控制系统仪表图形符号仪表功能图形符号仪表安装位置的图形符号正常情况下操作员不监视,或盘后安装的仪表设备或功能,仪表图形符号列可表示为:在需要的时仪表盘号或操作员号。

4常用执行器的图形执行机构图形符号执行机构能源中断是控制位置的图形符号注:上述图形符号中,若不用箭头、横线表示,也可以在控制阀体下部标注下列缩写:FO——能源中断时,开启;FC——能源中断时,关闭;FL——能源中断时,保持原位;FI——能源中断时,任意位置。

电气原理图识读方法和步骤

电气原理图识读方法和步骤

电气原理图识读方法和步骤首先要有肯定的电气基础学问,熟悉基本的元件符号,常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次,通过一次回路了解图纸的大致用途,他要干什么,比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件,各个设备在图中起到的作用。

有了这些熟悉之后,在通过二次回路看是如何实现的。

看二次回路可以先看线圈,通过线圈两侧的接点看回路中各设备之间的协作、规律关系,看完线圈看接点,接点连成一条线。

有些电气图虽然不算太简单,但假如不从电路原理上把握其连线规律,诊断线路故障就比较困难,所以要顺当修好常用电气设备,就必需读懂和把握电气图,尤其是初学者,更要学会识读电气图。

对于各类电气图的识读,通常有以下几种基本识图方法。

1)结合电工、电子技术基础学问看图在实际生产的各个领域中,全部电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。

因此,要想快速、精确地看懂电气图,必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握,就利用了电动机的旋转方向由三相电源的相序来打算的原理,用倒顺开关或两个接触器进行切换,转变输入电动机的电源相序,从而转变电动机的旋转方向。

2)结合电气元件的结构和工作原理看图在电路中有各种电气元件,如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种掌握开关等;电子电路中,常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时,首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3)结合典型电路识图典型电路就是常见的基本电路,如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。

教你怎么看电路图,各种电路图形符号大全

教你怎么看电路图,各种电路图形符号大全

教你怎么看电路图,各种电路图形符号大全教你怎么看电路图,各种电路图形符号大全。

电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图,简称电路图。

电路图有两种,一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。

一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。

所以要想看懂电路图,还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容,本刊近期已作了很多介绍,因此在讲座中不再重复介绍。

本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。

电阻器与电位器符号详见图 1 所示,其中( a )表示一般的阻值固定的电阻器,( b )表示半可调或微调电阻器;( c )表示电位器;( d )表示带开关的电位器。

电阻器的文字符号是“ R ”,电位器是“ RP ”,即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中,对电阻器的功率有一定要求,可分别用图 1 中( e )、( f )、( g )、( h )所示符号来表示。

几种特殊电阻器的符号,第1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的,用 NTC 来表示;有的是正温度系数的,用 PTC 来表示。

它的符号见图( i ),用θ 或t° 来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号,见图 1 ( j ),有两个斜向的箭头表示光线。

它的文字符号是“ RL ”。

第3 种是压敏电阻器的符号。

压敏电阻阻值是随电阻器两端所加的电压而变化的。

符号见图1 ( k ),用字符U 表示电压。

它的文字符号是“ RV ”。

这三种电阻器实际上都是半导体器件,但习惯上我们仍把它们当作电阻器。

第4 种特殊电阻器符号是表示新近出现的保险电阻,它兼有电阻器和熔丝的作用。

电气符号识图(总结的最全符号)

电气符号识图(总结的最全符号)

电气符号识图(总结的最全符号)1、电气图形符号的种类和组成电气图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。

如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

电气方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

2、电气图形符号分类:电气限定符号和常用的其他符号包括:电流和电压的种类,可变性,力或运动的方向,流动方向,特性量的动作相关性,效应或相关,性辐,射信号波形,机械控制,操作方法,非电量控制,接地和接机壳等。

电气导线和连接器件图形符号包括:导线,端子和导线的连接,连接器件,电缆附件等。

电气无源元件图形符号包括:电阻器,电感器,电容器等。

半导体和电子管图形符号包括:二极管,晶闸管,光电子,光敏器件等。

电能的发生和转换图形符号包括:绕组连接的限定符号,内部连接的绕组,电机部件及类型变压器,电抗器,消弧线圈,制动电阻,串并补电容,变流器,原电池等。

开关,控制和保护装置图形符号包括:触点开关,开关装置和起动器,有或无继电器,测量继电器,熔断器,间隙避雷器等。

测量仪表灯和信号器件图形符号包括:指示积算和记录仪表,遥测器件,电钟,灯,喇叭和电铃等。

电信图形符号包括:交换设备,电话机,传输信号发生器,变换器,放大器,光纤,光缆,光器件等。

电力照明和电信布置图形符号包括:发电厂和变电所,电信局局和机房设施,线路,配线,电什,配电箱,控制台,控制设备,用电设备,插座,开关和照明灯照明引出线等。

二进制逻辑单元图形符号包括:与输入输出和其他连接有关的限定符号,内部连接组合单元和时序单元等。

电气图符号大全(必备)电气图符号含义及图例

电气图符号大全(必备)电气图符号含义及图例

电气图符号大全(必备)电气图符号含义及图例
电气图形符号是指用于各种设备上,作为操作指示或用来显示设备的功能或工作状态的图形符号,例如:电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项,所含设备用图形符号共2902个。

图形符号的种类和组成:
图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。

如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号:
1、基本文字符号
2、辅助文字符号
图形符号大全:
KM
QF
QS
FU
FF
SB

敏自动开关,动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明,电气符号在电气管理和应用中起到非常重要的作用。

电工仪表的常用符号

电工仪表的常用符号

电工仪表的常用符号电工仪表是电气工程中必不可少的工具,用于测量电流、电压、功率、电阻等参数。

为了方便使用和理解,电工仪表上通常会标注一些符号,以下是电工仪表常用的符号及其含义:1. 电流表(Ammeter):用于测量电路中的电流强度,单位为安培(A)。

电流表的符号通常是一个圆圈中间有一条斜线,表示电流的方向。

2. 电压表(Voltmeter):用于测量电路中的电压大小,单位为伏特(V)。

电压表的符号通常是一个圆圈中间有两条竖线,表示电势差。

3. 功率表(Wattmeter):用于测量电路中的功率,单位为瓦特(W)。

功率表的符号通常是一个圆圈中间有一个三角形,表示功率。

4. 电能表(Kilowatt-hour meter):用于测量电路中的电能消耗,单位为千瓦时(kWh)。

电能表的符号通常是一个圆圈中间有一个波浪线,表示电能。

5. 电阻表(Ohmmeter):用于测量电路中的电阻值,单位为欧姆(Ω)。

电阻表的符号通常是一个圆圈中间有一个Z字形,表示电阻。

6. 频率计(Frequency meter):用于测量电路中的频率,单位为赫兹(Hz)。

频率计的符号通常是一个圆圈中间有一个倒三角形,表示频率。

7. 相位计(Phase meter):用于测量电路中的相位差,单位为度(°)。

相位计的符号通常是一个圆圈中间有一个箭头,表示相位。

8. 开关(Switch):用于控制电路的通断。

开关的符号通常是一个圆圈中间有一个水平的直线,表示开关的状态。

9. 保险丝(Fuse):用于保护电路免受过载和短路的损坏。

保险丝的符号通常是一个圆圈中间有一个叉号,表示保险丝的状态。

10. 接地符号(Ground symbol):用于表示电路的接地端。

接地符号通常是一个圆圈中间有一条横线,表示接地。

以上是电工仪表常用的符号及其含义,掌握这些符号对于正确使用和维护电工仪表非常重要。

在实际操作中,还需要注意不同国家和地区可能使用的符号略有不同,因此在使用前最好查阅相关的标准和规范。

电气识图电气图常用符号

电气识图电气图常用符号

1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成,以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理,同时也便于设备的安装、调试和维修,而将系统中各电气元件及连接关系用一定的图样反映出来,在图样上用规定的图形符号表示各电气元件,并用文字符号说明各电气元件,这样的图样叫做电气图。

第一节电气图的常用符号电气图,也称电气控制系统图。

图中必须根据国家标准,用统一的文字符号、图形符号及画法,以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中,代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起,电气图中的文字符号和图形符号必须符合最新国家标准。

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标,所以表中给出了新、旧国标对照,以供参考。

若需更详细的资料,请查阅最新国家标准。

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件,用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1.符号要素它是一种具有确定意义的简单图形,必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2.一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

如何读懂电气工程图形符号看电气图

如何读懂电气工程图形符号看电气图

如何读懂电气工程图形符号看电气图电气图一般是由电路图、技术说明和标题栏三部分组成。

构成电路的目的有两个:一是进行电能的传输、分配与转换;二是进行信息的传递和处理。

针对不同的电气设备和电路,电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。

进行电能传输、分配与转换的电路通常包括两部分:主电路和辅助电路。

主电路也叫一次回路,是电源向负载输送电能的电路。

它一般包括发电机、变压器、开关、接触器、熔断器和负载等。

辅助电路也叫二次回路,是对主电路进行控制、保护、监测、指示的电路。

它一般包括继电器、仪表、指示灯、控制开关等。

通常主电路中的电流较大,线径较粗,而辅助电路中的电流较小,线径也较细。

电气图中的文字说明和元件明细表等总称为技术说明。

文字说明注明电路的某些要点及安装要求等,通常写在电路图的右上方,若说明较多,也可另附页说明。

元件明细表列出电路中各种元件的符号、规格和数量等。

元件明细表以表格形式写在标题栏的上方,元件明细表中序号自下而上编排。

技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明:1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。

2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。

注:本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容,并不代表某一具体电路所用的元器件。

标题栏画在电路图的右下角,其中注明工程名称、图名、图号,还有设计人、制图人,审核人、批准人的签名和日期等。

标题栏是电路图的重要技术档案,栏目中的签名者对图中的技术内容各户其责。

标题栏示例见表1-2.表1-2 标题栏示例图面(也称图纸)通常由纸边边界线、图框线、标题栏、会签栏组成,格式如图1-2所示。

其幅面代号及尺寸表1-3。

表1-3基本幅面代号及尺寸(单位:mm)会签栏标题栏周边图框线纸边界线(b)图纸幅面简称图幅,指由边框线所围成的图面。

仪表符号汇总说明

仪表符号汇总说明

仪表符号汇总说明
在电气工程中,仪表符号是用来表示各种电气设备和装置的图形符号。

这些符号是通用的,被广泛用于工程图纸、电路图和设备手册中,以方便设计和操作人员理解和交流。

以下是一些常见的仪表符号及其说明:
1. 电流表:用来测量电路中的电流强度。

通常用大写字母A表示,并在符号旁边标出量程。

2. 电压表:用来测量电路中的电压。

通常用大写字母V表示,并在符号旁边标出量程。

3. 功率表:用来测量电路中的功率。

通常用大写字母P表示,并在符号旁边标出量程。

4. 电能表:用来测量电路中的电能。

通常用大写字母W表示,并在符号旁边标出量程。

5. 电阻箱:用来改变和测量电阻值的设备。

通常用大写字母R表示,并在符号旁边标出量程。

6. 电感器:用来存储磁场能量的元件。

通常用大写字母L表示,并在符号旁边标出量程。

7. 电容器:用来存储电荷能量的元件。

通常用大写字母C表示,并在符号旁边标出量程。

8. 继电器:一种自动控制开关,可以在特定条件下自动接通或断开电路。

通常用大写字母J表示,并在符号旁边标出触点数量和电压等级。

9. 开关:用来控制电路通断的设备。

通常用大写字母S表示,并在符号旁边标出控制对象和操作方式。

10. 变压器:用来改变电压或电流的设备。

通常用大写字母T表示,并在符号旁边标出变压器的变比和电压等级。

这些符号都是通用的,但在具体应用中可能需要根据实际情况进行调整或修改。

此外,不同的国家和地区可能有一些细微的差异,因此在跨国项目中需要格外注意符号的统一性和准确性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

怎么识别电气仪表图纸符号?1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。

2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路。

⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。

②元件用于布局图中时有位置布局法和功能布局法。

③连接线用于电路图中时有单线表示法和多线表示法。

④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。

4、图形符号、文字符号(或项目代号)是电气图的主要组成部分。

一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示。

5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。

一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系。

⑴能量流——电能的流向和传递。

⑵信息流——信号的流向和传递。

⑶逻辑流——相互间的逻辑关系。

⑷功能流——相互间的功能关系。

四、电气图用图形符号:1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言。

2、图形符号由一般符号、符号要素、限定符号等组成。

⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号。

⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。

⑶、限定符号:用以提供附加信息的一种加在其他符号上的符号。

它一般不能单独使用,但一般符号有时也可用作限定符号。

限定符号的类型:①、电流和电压的种类:如交、直流电,交流电中频率的范围,直流电正、负极,中性线、中性线等。

②、可变性:可变性分为内在的和非内在的。

内在的可变性指可变量决定于器件自身的性质,如压敏电阻的阻值随电压而变化。

非内在的可变性指可变量由外部器件控制的,如滑线电阻器的阻值是借外部手段来调节的。

③、力和运动的方向:用实心箭头符号表示力和运动的方向。

④、流动方向:用开口箭头符号表示能量、信号的流动方向。

⑤、特性量的动作相关性:它是指设备、元件与速写值或正常值等相比较的动作特性,通常的限定符号是>、3、图形符号的分类⑴、导线和连接器件:各种导线、接线端子和导线的连接、连接器件、电缆附件等。

⑵、无源元件:包括电阻器、电容器、电感器等。

⑶半导体管和电子管:包括二极管、三极管、晶闸管、电子管、辐射探测器等。

⑷电能的发生和转换:包括绕组、发电机、电动机、变压器、变流器等。

⑸开关、控制和保护装置:包括触点(触头)、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。

⑹测量仪表、灯和信号器件:包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。

⑺电信交换和外围设备:包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。

⑻电信传输:包括通信电路、天线、无线电台及各种电信传输设备。

⑼电力、照明和电信布置:包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。

适用于电力、照明和电信系统和平面图。

⑽二进制逻辑单元:包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。

⑾模拟单元:包括函数器、坐标转换器、电子开关等。

4、常用图形符号应用的说明⑴、所有的图形符号,均由按无电压、无外力作用的正常状态示出。

⑵、在图形符号中,某些设备元件有多个图形符号,有优选形、其他形,形式1、形式2等。

选用符号的遵循原则:尽可能采用优选形;在满足需要的前提下,尽量采用最简单的形式;在同一图号的图中使用同一种形式。

⑶、符号的大小和图线的宽度一般不影响符号的含义,在有些情况下,为了强调某些方面或者为了便于补充信息,或者为了区别不同的用途,允许采用不同大小的符号和不同宽度的图线。

⑷、为了保持图面的清晰,避免导线弯折或交叉,在不致引起误解的情况下,可以将符号旋转或成镜象放置,但此时图形符号的文字标注和指示方向不得倒置。

⑸、图形符号一般都画有引线,但在绝大多数情况下引线位置仅用作示例,在不改变符号含义的原则下,引线可取不同的方向。

如引线符号的位置影响到符号的含义,则不能随意改变,否则引起岐义。

⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号,但组合符号是有限的。

若某些特定装置或概念的图形符号在标准中未列出,允许通过已规定的一般符号,限定符号和符号要素适当组合,派生出新的符号。

⑺、符号绘制:电气图用图形符号是按网格绘制出来的,但网格未随符号示出。

五、电气设备用图形符号:1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。

主要适用于各种类型的电气设备或电气设备部件上,使得操作人员其用途和操作方法,也可用于安装或移动电气设备的场合,诸如禁止、警告、规定或限制等就注意的事项。

2、电气设备用图形符号的用途:识别、限定、说明、命令、警告、指示。

3、设备用图形符号须按一定比例绘制。

含义明确,图形简单、清晰、易于理解、易于辩认和识别。

六、电气技术中的文字符号:1、电气技术中的文字符号分基本文字符号和辅助文字符号。

基本文字符号分单字母符号和双字母符号。

2、单字母符号:用拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示。

如R为电阻器,Q为电力电路的开关器件类等。

3、双字母符号:表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出。

双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母。

4、辅助文字符号:表示电气设备、装置和元器件以及线路的功能、状态和牲的,通常也是由英文单词的前一两个字母构成。

它一般放在基本文字符号后边,构成组合文字符号。

5、补充文字符号的原则:⑴、在不违背前面所述原则的基础上,可采用国际标准中规定的电气技术文字符号。

⑵、在优先采取规定的单字母符号,双字母符号和辅助文字符号的前提下,可补充有关的双字母符号和辅助文字符号。

⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。

同一设备若有几种名称时,应选用其中一个名称。

当设备名称、功能、状态或特征为一个英文单词时,一般采用该单词的第一位字母构成文字符号,需要时也可用前两位字母,或前两个音节的首位字母,或采用常用缩略语或约定俗成的习惯用法构成;当设备名称、功能、状态或牲为二个或三个英文单词时,一般采用该二个或三个音讯的第一位字母,或采用常用缩略语或约定俗成的习惯用法构成文字符号。

⑷、因I、O易同于1和0混淆,因此,不允许单独作为文字符号使用。

七、电气技术中的项目代号:1、项目代号:用以识别图、表图、表格中和设备上的项目种类,并提供项目的层次关系、实际位置等信息的一种特定的代码。

2、通达项目代号可以将不同的图或其他技术文件上的项目(软件)与实际设备中的该项目(硬件)一一对应和联系在一起。

3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号,按照一定规则组合而成的代码。

一个完整的项目代号含有四个代号段:高层代号段,其前缀符号为“=”;种类代号段,前缀符号为“-”;位置代号段,其前缀符号为“+”;端子代号段,其前缀符号为“:”。

4、种类代号:用以识别项目种类的代号。

有如下三种表示方法⑴、由字母代码和数字组成。

- K 2种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号- K 2 M前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码⑵、用顺序数字(1、2、3、……)表示图中的各个项目,同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中,如-1、-2、-3……⑶、对不同种类的项目采用不同组别的数字编号。

如对电流继电器用11、12、13……。

如用分开表示法表示的继电器,可在数字后加“.”5、高层代号是指系统或设备中任何较高层次(对给予代号的项目而言)项目的代号。

如S2系统中的开关Q3,表示为=S2-Q3,其中=S2为高层代号。

6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。

位置代号由自行规定的拉丁字母或数字组成。

在使用位置代号时,就给出表示该项目位置的示意图。

如+204 +A +4可写为+204A4,意思为A列柜装在204室第4机柜。

7、端子代号通常不与前三段组合在一起,只与种类代号组合。

可采用数字或大写字母,-S4:A表示控制开关S4的A号端子,一XT:7表示端子板XT的7号端子。

8、项目代号的应用:= 高层代号段- 种类代号段(空隔)+ 位置代号段其中高层代号段对于种类代号段是功能隶属关系,位置代号段对于种类代号段来说是位置信息。

如=A1-K1+C8S1M4表示A1装置中的继电器K1,位置在C8区间S1列控制柜M4柜中;=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2,位置在C1区间S3列操作柜M6柜中。

八、电气图的一般规则:1、电气图面的构成:边框线、图框线、标题栏、会签栏组成。

2、幅面及尺寸:边框线围成的图面啊图纸的幅面。

⑴、幅面尺寸分五类:A0-A4见表1A0-A2号图纸一般不得加长。

A3、A4号图纸可根据需要,沿短边加长。

⑵、选择幅面尺寸的基本前提:保证幅面布局紧凑、清晰和使用方便。

⑶、幅面选择考虑因素:①、所设计对象的规模和复杂程度。

②、由简图种类所确定的资料的详细程度。

③、尽量选用较小幅面。

④、便于图纸的装订和管理。

⑤、复印和缩微的要求。

⑥、计算机辅助设计的要求。

3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目,相当于图样的“铭牌”。

标题栏的位置一般在图纸的右下方或下方。

标题栏中的文字方向为看图方向,会签栏是供各相关专业的设计人员会审图样时签名和标注日期用。

4、图样编号由图号和检索号两部分组成。

5、图幅的区分:在图的边框处,竖边方向用大写拉丁字母,横边方向用阿拉伯数字,编号的顺序从标题栏相对的左上角开始,分区数就是偶数。

区的代号为字母+数字。

如在相同图号第34张A6区内,标记为34/A6;图号3219的单张图F3区内,标记为:图3219/F3;图号为4752的第28张图G8区内,标记为图4752/28/G8;在=S2系统单张图C2区内标记为=S2/C2;在=SP系统第31张图E7区内,标记为=SP1/E7。

相关文档
最新文档
