检针机九点测试记录

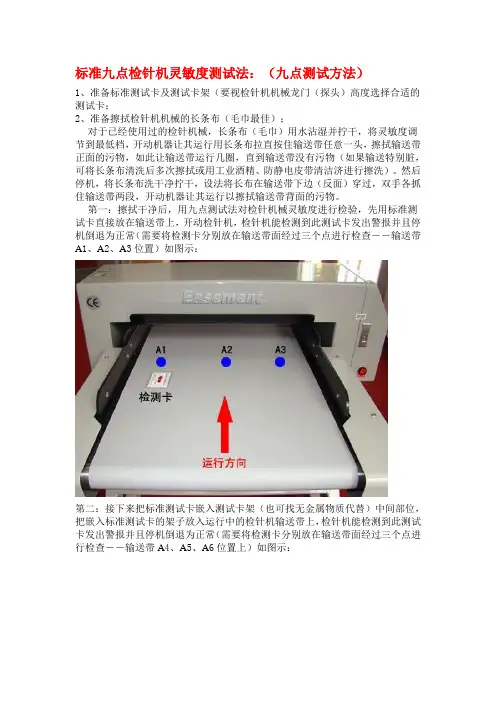

检针机9点测试法
标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。
以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

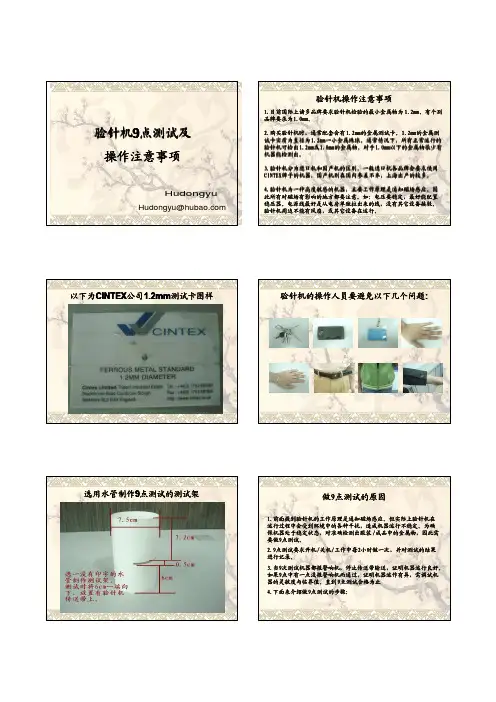

验针机9点测试及操作注意事项
以下为CINTEX公司1.2mm测试卡图样
验针机的操作人员要避免以下几个问题:
选用水管制作9点测试的测试架
做9点测试的原因
1.前面提到验针机的工作原理是通知磁场感应。但实际上验针机在 运行过程中会受到环境中的各种干扰，造成机器运行不稳定。为确 保机器处于稳定状态，对准确检测出服装 /成品中的金属物，因此需 要做9点测试。
3.验针机分为进口机和国产机的区别。一般进口机各品牌会要求使用 CINTEX牌子的机器，国产机则在国内参差不齐，上海出产的较多。
4.验针机为一种高度敏感的机器，主要工作原理是通知磁场感应。因 此所有对磁场有影响的地方都要注意。如：电压要稳定，最好能配置 稳压器。电源线最好是从电房单独拉出来的线，没有其它设备接驳。 验针机周边不能有风扇，或其它设备在运行。
第三点测试
第四点测试
第五点测试
第六点测试
第七点测试
第八点测试
第九点测试
验针过程中异常处理
1.经过9点测试，机器都报警响机，停止传送带输送，证明机器运行 良好。可开始进行成衣或布料的金属物检验。
2.检验过程中，如果衣服中有大于或等于 1.2mm部分机器可检测出 1.0mm)的金属物， 机器会报 警响机，停止传送带输送。此 时验针员应将衣服取回。放入带锁的 “检 出金属物不合格货物存放箱 ”。
3.将放入“检出金属物不合格货物存放箱 ”的货物取出，用手提 金属探测器在货物上找寻金属物，当听到响机时证明此处有 金属。
4.当手提金属探测器在衣服上找不到金属物，而当此件货物过 验针机时总是报警响机，证明此货 物内确实存在金属物，此时应将货 物放入到带锁的“检出金属不合格 货物存储箱“。等待销毁。
2.9点测试要求开机/关机/工作中每2小时做一次，并对测试的结果 进行记录。
标准九点检针机灵敏度测试法
标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用那种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。
以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。
PI30验针机9点测试流程
验针机9点测试流程LX-WI-GJB-301/21.目的明确产品要求,统一检验标准。
2.范围适用于本公司所有成品的检验。
3.职责3.1 品管部负责编写、完善和执行本检验规定。
3.2 部门经理负责审核本检验规定。
3.3 管理者代表负责批准本检验规定。
4.检验方法4.1准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡。
4.2准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
4.3擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：4.4接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：编制审核核准发行日期版本2019-7-29A0验针机9点测试流程LX-WI-GJB-302/24.5接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
检针器自校规程
XXXX制衣有限公司
检针机自校规程
1、本规程选用九点灵敏度测试方法对检针机进行测试。
2、标准测试卡选用1.2mm测试卡，测试卡架制作方法：选择一段直径为7.5cm,长度为12.5cm的无字塑料管，将塑料管距底部端口锯一条宽0.5cm的卡槽。
2、自校前，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物，然后停机。
3、先启动电源，使检针机正常运转。
3.1先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：
3.2把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：
3.3接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：
4、经过以上三个测试步骤都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
5、检针人员每天在进行检针作业前必须自校，并将每次的测试时间记录在检针自校记录上，以保证检针器的灵敏度在最佳状态，如在九点测试时，发现机器有异常，就一定要停止使用，马上请保全人员进行检修，检修完毕后再进行9点灵敏度测试，无异常才可以再投入使用。
X X制衣有限公司
验针机自校测试记录。

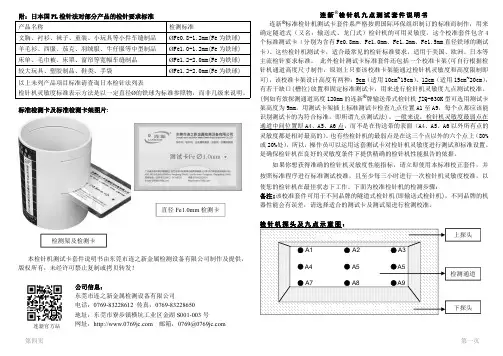

连新检针机九点测试套件说明书
附：日本国PL 检针法对部分产品的检针要求标准产品名称检测标准文胸、衬衫、袜子、童装、小玩具等小件车缝制品ØFe0.8-1.2mm(Fe 为铁球)羊毛衫、西服、茄克、羽绒服、牛仔服等中型制品ØFe1.0-1.2mm(Fe 为铁球)床单、毛巾被、床罩、窗帘等宽幅车缝制品ØFe1.2-2.0mm(Fe 为铁球)较大玩具、塑胶制品、鞋类、手袋ØFe1.2-2.0mm(Fe 为铁球)以上未列产品项目标准请查询日本检针法列表检针机灵敏度标准表示方法是以一定直径Ø的铁球为标准参照物，而非几级来说明。
标准检测卡及标准检测卡架图片:本检针机测试卡套件说明书由东莞市连之新金属检测设备有限公司制作及提供，版权所有，未经许可禁止复制或拷贝转发！公司信息：东莞市连之新金属检测设备有限公司电话：*************传真：*************地址：东莞市寮步镇横坑工业区金湖S001-003号网址： 邮箱：***************连新®检针机九点测试套件说明书连新®标准检针机测试卡套件系严格按照国际环保组织制订的标准而制作，用来确定隧道式（又名：输送式、龙门式）检针机的可用灵敏度。
这个校准套件包含4个标准测试卡（分别为含有Fe0.8mm、Fe1.0mm、Fe1.2mm、Fe1.5mm 直径铁球的测试卡）。
这些检针机测试卡，适合最常见的检针标准要求，适用于美国、欧洲、日本等主流检针要求标准。
此外检针测试卡标准套件还包括一个校准卡架(可自行根据检针机通道高度尺寸制作，原则上只要该校准卡架能通过检针机灵敏度和高度限制即可)，该校准卡架设计高度有两种：9cm（适用10cm~15cm）、12cm（适用15cm~20cm），有若干缺口(槽位)放置和固定标准测试卡，用来进行检针机灵敏度九点测试校准。
(例如有效探测通道高度120mm 的连新®牌输送带式检针机JZQ-630K 型可选用测试卡架高度为9mm。
检针机测试操作基准
灵敏度测试合格
图11、产品有针 时报警灯亮起， 上方红灯亮起。
图5灯不亮。
图12、在接近上 方亮起红灯产品 上做上记号。
图6、生产结束时 或需要停机时，按 红色按钮关机。
图7、关机后盖上 机罩防止灰尘进 入。
图13、在贴标识 附近用手动检针 机找针，直到找 到为止。
图14、填写检针 记录。产品要经 过找针后要再次 检针。
入。
过找针后要再次 检针。
工 序: 检针 工程名: 检针流程 图
品管部 承 认 确 认 作 成
检针机测试操作基准
检针机灵
检针结果？ 合格
图1、打开检针机 罩布。
图2、对检针机进 行清洁如图所示， 清除各部位杂物。
图3、按红色按钮 开机。
图8、检针机上中下、 左中右9次测试。首 先左中部测试，测试 块放于海绵方包中， 泡沫块沿传送带左侧 放入。
图9、上方红灯亮起， 检针机报警，传送带 倒转，泡沫块退回， 左中部测试合格。同 样方法对另8个部位 测试。
图10、填写灵敏 度测试记录表。 检针机灵敏度测 试每2小时/次。
图4、产品检针： 产品沿检针机中 部放入，产品度 不能超过检针机 上框与皮带距离。
不合格
再 次 测 试
报 修修
维
测试不通过
测试结果？
检针机校验记录
标准九点检针机灵敏度测试法：(九点测试方法)
标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。
以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。
检针机检验报告
检针机检验报告一、概述检针机是用于检测产品中是否存在金属杂质的一种设备。
本报告对一款检针机进行了全面的检验和测试，以确保其性能和准确性。
二、检验步骤1. 外观检查：检查检针机的外观是否完好，是否有明显的损坏或磨损。
同时检查设备上的标识和操作按钮是否清晰可见。
2. 功能测试：测试检针机的各项功能是否正常。
包括电源开关、报警功能、产品传送带的运行等。
确保设备能够正常启动和关闭，并能及时发出警报信号。
3. 灵敏度测试：使用标准测试物体，分别在不同位置和角度将其放置在产品传送带上通过检针机。
通过调整设备的灵敏度，观察设备是否能准确地检测到测试物体并及时发出报警。
4. 报警系统测试：测试设备的报警系统是否正常工作。
通过放入包含金属杂质的产品来模拟实际生产环境中的情况，观察并记录设备是否发出了正确的报警信号。
5. 稳定性测试：测试设备在长时间运行下的稳定性。
将设备连续运行数小时，观察设备是否运行平稳、稳定检测灵敏度，并正常发出报警信号。
三、测试结果经过以上一系列的检验和测试，对该款检针机的性能进行了综合评估。
根据测试结果如下：1. 外观检查：检针机外观完好，无明显损坏或磨损。
设备上的标识和操作按钮清晰可见。
2. 功能测试：所有功能正常，电源开关可靠，报警功能正常，产品传送带运行顺畅。
3. 灵敏度测试：在不同位置和角度放置标准测试物体，设备准确地检测到并及时发出报警信号，灵敏度满足要求。
4. 报警系统测试：通过放入金属杂质产品，设备正确地发出报警信号，能有效地检测到金属杂质。
5. 稳定性测试：设备连续运行数小时，稳定性良好，能保持稳定的检测灵敏度，并准确地发出报警信号。
验针测试记录
XXX有限公司
检针机测试操作程序
到达工作岗位
清洁检针机
开机
3分钟后测试检针机
测试通过
测试不通过
填写测试记录
填写测试记录
检针作业
停止作业
作业后再次测试
挂警示牌报修
填写测试
说明： 1 、每次作业前必须在检针机开机三分钟后进行灵敏度以及其它性能测试，在确认检针机处于正确运 行状态后方可进行检针作业； 2 、作业中必须每隔 2 小时用 1.2mm 测试块对检针机进行上、中、下三层的左、中、右进行灵敏度测 试； 3、无论检针机测试是否合格，都必须填写《检针机校准测试记录》； 4、检针作业结束后，必须清洁检针机，并关闭电源和加盖防尘罩； 5、如遇到检针机测试不合格，必须悬挂警示牌，并立即报修;
检针机检测记录
检针器检测记录表
使用单位
地址
/
样品
名称
型号规格
设备编号
制造厂
出厂编号
备注
/
主要标准器
名称
型号规格
仪器号
技术特征
证书编号
使用前检查
专用测试卡
Φ
Φ1.0
Φ1.5
Φ2.0
Φ2.5
Φ3.0
XFJ-QT-015
/
/
□完好
□缺陷
技术依据
仪器使用说明书
环境条件
温度：℃；相对湿度：％；
检定地点
序号
测试项目
实测结果
1
检针器
Φ0.8
Φ1.0
Φ1.5
Φ2.0
Φ2.5
Φ3.0
测试卡置于检针器传送带上方0cm处
测试卡置于检针机器传送带上方5cm处
测试卡置于检针器传送带上方9cm处
证书编号
说 明
“√”表示仪器报警；“×”仪器未报警。
测试
测试日期
校核
校核日期
