CKJ5─400型真空接触器常见故障及处理方法
CKJ5系列交流真空接触器使用说明书
C K J5系列交流真空接触器符合标准：GB10963.1产品安装使用前，请仔细阅读使⽤说明书，并妥善保管，以备查阅。
一、用途及适用范围本系列产品适用于交流50Hz，主电路额定工作电压至1140V，额定工作电流至630A的电力系统中。
供销远距离接通和分断电路及频繁地起动的控制交流电动机之用，并于适当的保护装置组成电磁起动器，特别适宜于组成矿用隔爆型电磁起动器，也适宜于用来切换电容器组。
本产品在660~1140V的电力系统、380V重负荷场合及使用环境恶劣的场合均有明显的优越性。
二、安装及工作条件1、周围空气温度：-5℃~+40℃；且24h内的平均温度不超过+35℃；2、海拔：安装地点的海拔不超过2000m；3、湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下允许有较高的湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取措施。
4、污染等级：3；5、安装类别：Ⅲ；6、安装：安装面与垂真面倾斜度不超过±15度；7、冲击和振动：无显著冲击、震动和摇动的地方；8、运输和储存：-25℃~+55℃，在短时间内（24h）可达+70℃。
三、型号及其含义CKJ 5 -□ /□极数（三极可以不标出）额定工作电流（A）设计代号交流真空接触器-1-四、结构特点本产品主触头密封在真空容器，（称真空灭弧室），以真空为熄弧介质。
产品由真空灭弧室、框架及基座、电磁机构、转动部分、整流装置及辅助触头组等组成。
动触头部件通过波纹管连接杂在真空灭弧室中，保证了动触头做轴向转动时,灭弧室中真空度保持不变,所以通常在电弧第一次过零时就被熄灭，燃弧时间一般小于10ms。
五、主要技术参数1、技术参数（见表1）规格（A）额定工作电压（V）约定发热电流（A）额定工作电流（A）最大控制功率kW(690V)最大控制功率kW(1140V)机械寿命（万次）电寿命（万次）AC-4接通能力（100次）分断能力（25次）极限分断能力（3次）辅助触头数量辅助触头容量8080807012061251251251101851601601601402352502502502203704004004003505902630(630)630(630)630(630)5609300.5666114030012le10le250045006000两常开、两常闭三常开、三常闭AC-15为300VA、DC-13为60W,lth=5A。
交流接触器的常见故障及维修方法
交流接触器的常见故障及维修方法
一、常见故障
1、接触不良。
由于接触表面或接触件磨损、灰尘、绝缘油污染和发热等，造成接触不良，电阻大，触头弹簧受力不足，容易出现烧断现象。
2、过载故障。
接触器的重压端子电流超过规定电流，容易发生过载保护动作，从而导致接触器的早期故障。
3、接触失灵故障。
操作机构发生故障，使得接触器无法正常操作，或是弹簧受力不足，未能形成良好的触点，导致触头接触不良、断路也无法正常完成。
4、散热故障。
由于接触器内部失去散热功能，温度较高，造成机械动作失灵，导致接触器无法正常操作。
二、接触器的维修方法
1、清洗接触器。
拆开接触器，并将接触头、滑动部位等全部清洗掉去，用软毛刷深入细致地清洁，然后再用溶剂湿擦，以去除灰尘等杂质，用干布擦干，最后用电气擦洗机，将毛刺剔除。
2、接触元件的更换。
拆下接触器，检查接触表面，如发现表层磨损和焊接斑点损坏，应更换接触元件，需要在专业机构更换，然后对新元件进行安装并测试，以确保其质量合格。
3、安装新元件。
接触器常见故障及处理
接触器常见故障及处理一．按下启动按钮，接触器吸不上或吸力不足，即触点已经闭合但其铁芯尚未完全吸合。
1.可能的原因：（1）电源电压过低或波动过大。
（2）操作回路电源容量不足或发生断线，接线错误及控制触点接触不良等。
（3）线圈技术参数与使用条件不符合。
（4）线圈本身受损。
如：线圈断线或烧损。
如：机械可动部分卡住。
如：转轴生锈或歪斜等。
（5）触点弹簧压力与行程过大。
2.处理方法：（1）调高电源电压至额定值。
（2）增加电源容量更换线路修理控制线圈。
（3）更换线圈，排除卡住故障修理受损零件。
（4）按要求调整触点参数。
二．按下启动按钮，接触器不释放或释放缓慢。
1.可能原因：（1）触头弹簧压力过小。
（2）触头熔焊在一起。
（3）机械可动部分卡住，转轴生锈或歪斜。
（4）反力弹簧损坏。
（5）铁芯极面有污垢或有尘埃粘着。
（6）E型铁芯寿命终了时，因去磁气隙消失，剩磁增大，使铁芯不释放。
2.处理方法：（1）调整触头参数。
（2）排除熔焊故障，修理或更换触头。
（3）排除卡住现象，修理受损零件。
（4）更换反力弹簧。
（5）清洁铁芯极面。
（6）更换铁芯。
三．线圈过热或烧损。
1.可能原因：（1）电源电压过高或过低。
（2）线圈技术参数与时间使用条件不符如：额定电压如：额定频率如：通电持续率如：适用工作制等等。
（3）操作频率过高。
（4）线圈制作不良或由于机械损伤，绝缘损坏等。
（5）使用环境条件特殊如：空气潮湿如：含有腐蚀性气体如：环境温度过高等。
（6）运动部件被卡住。
（7）交流铁芯极面不平或气隙过大。
2.处理方法：（1）调整电源电压。
（2）调换线圈或接触器。
（3）选择其他合适的接触器。
（4）更换线圈，排除引起线圈机械损伤的故障。
（5）采用特殊设计的线圈。
（6）排除卡住现象。
（7）清洁极面或调换铁芯。
四．电磁铁（交流）噪音大。
1.可能原因：（1）电源电压过低。
（2）触头弹簧压力过大。
（3）磁系统歪斜或机械上卡住，使铁芯不能系平。
（4）极面生锈或因异物如：油垢，尘埃等侵入极面。

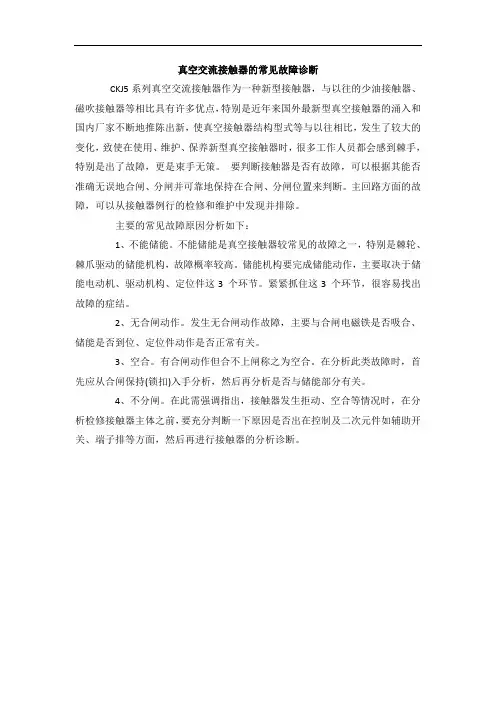

真空交流接触器的常见故障诊断
真空交流接触器的常见故障诊断
CKJ5系列真空交流接触器作为一种新型接触器，与以往的少油接触器、磁吹接触器等相比具有许多优点，特别是近年来国外最新型真空接触器的涌入和国内厂家不断地推陈出新，使真空接触器结构型式等与以往相比，发生了较大的变化，致使在使用、维护、保养新型真空接触器时，很多工作人员都会感到棘手，特别是出了故障，更是束手无策。
要判断接触器是否有故障，可以根据其能否准确无误地合闸、分闸并可靠地保持在合闸、分闸位置来判断。
主回路方面的故障，可以从接触器例行的检修和维护中发现并排除。
主要的常见故障原因分析如下：
1、不能储能。
不能储能是真空接触器较常见的故障之一，特别是棘轮、棘爪驱动的储能机构，故障概率较高。
储能机构要完成储能动作，主要取决于储能电动机、驱动机构、定位件这3 个环节。
紧紧抓住这3 个环节，很容易找出故障的症结。
2、无合闸动作。
发生无合闸动作故障，主要与合闸电磁铁是否吸合、储能是否到位、定位件动作是否正常有关。
3、空合。
有合闸动作但合不上闸称之为空合。
在分析此类故障时，首先应从合闸保持(锁扣)入手分析，然后再分析是否与储能部分有关。
4、不分闸。
在此需强调指出，接触器发生拒动、空合等情况时，在分析检修接触器主体之前，要充分判断一下原因是否出在控制及二次元件如辅助开关、端子排等方面，然后再进行接触器的分析诊断。
接触器故障诊断
