厨柜柜体技术标准部分

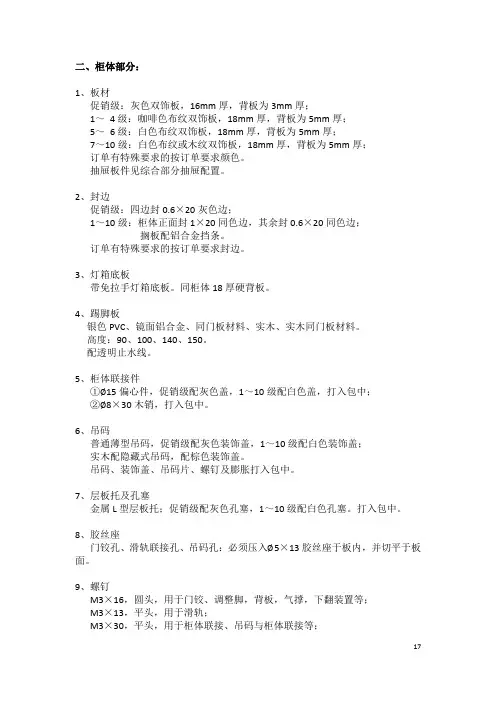

二、柜体部分：1、板材促销级：灰色双饰板，16mm厚，背板为3mm厚；1～4级：咖啡色布纹双饰板，18mm厚，背板为5mm厚；5～6级：白色布纹双饰板，18mm厚，背板为5mm厚；7～10级：白色布纹或木纹双饰板，18mm厚，背板为5mm厚；订单有特殊要求的按订单要求颜色。

抽屉板件见综合部分抽屉配置。

2、封边促销级：四边封0.6×20灰色边；1～10级：柜体正面封1×20同色边，其余封0.6×20同色边；搁板配铝合金挡条。

订单有特殊要求的按订单要求封边。

3、灯箱底板带免拉手灯箱底板。

同柜体18厚硬背板。

4、踢脚板银色PVC、镜面铝合金、同门板材料、实木、实木同门板材料。

高度：90、100、140、150。

配透明止水线。

5、柜体联接件①∅15偏心件，促销级配灰色盖，1～10级配白色盖，打入包中；②∅8×30木销，打入包中。

6、吊码普通薄型吊码，促销级配灰色装饰盖，1～10级配白色装饰盖；实木配隐藏式吊码，配棕色装饰盖。

吊码、装饰盖、吊码片、螺钉及膨胀打入包中。

7、层板托及孔塞金属L型层板托；促销级配灰色孔塞，1～10级配白色孔塞。

打入包中。

8、胶丝座门铰孔、滑轨联接孔、吊码孔：必须压入∅5×13胶丝座于板内，并切平于板面。

9、螺钉M3×16，圆头，用于门铰、调整脚，背板，气撑，下翻装置等；M3×13，平头，用于滑轨；M3×30，平头，用于柜体联接、吊码与柜体联接等；M3 ×40带膨胀，用于柜体上墙。

特殊五金件联接螺钉按五金件要求。

打入包中（除特殊五金件联接螺钉）。

10、缓冲器1～10级：吸附型缓冲器。

选配：国产缓冲器、Blum缓冲器。

安装方式分开孔安装和明装，开孔尺寸∅10×51，缓冲器安装位置见附件三：缓冲装置孔位及安装。

11、防尘角透明防尘角。

活动搁板不配防尘角。

打入包中。

12、偏心件、木销、吊码、层板托、孔塞、螺钉、防尘角等数量见装箱单。

13、所有包装前的板块必须按产品型号及装箱单进行清点数量和规格，所有板块已清洁完毕，检验合格并盖章，方可打包入库。

14、柜体包装底柜、吊柜、台上柜每柜为独立包装，高柜和中高柜可分2-3个独立包装；每个包装在醒目位置均需粘贴柜体标识；柜体包装用包装纸规则包装，四角处用硬包装纸护角包装、封口、轧打包带。

检验员在此过程中检验合格并盖章方可入库。

15、Blum上翻折叠门柜体活动隔板Blum上翻折叠门伸缩臂理论所需空间最小值为22mm，因此活动隔板深度应小于等于296（包括玻璃门）以确保伸缩臂能完全自由打开。

16、微波炉吊柜规范（1）：高度有804mm、670mm、402、三中高度。

（2）：宽度600mm，侧板深度350mm，底板超出侧板前边50mm，前端倒圆弧R30mm。

（3）：底板背面距墙30mm，已安装支架及透气。

（4）：示意图；微波炉支架（5）、材料同柜体。

（6）、微波炉支架及吊码背面的墙体必须为实体墙及无线管，空心墙不得设计吊柜。

（7）、微波炉放置高度≤1360mm。

微波炉插座设计在吊柜的开口架中心位置（水平和高度方向居中），为方便客户操作，建议在吊架下方设计一个开关控制。

（8）、隐藏吊码用螺钉与侧板锁紧。

（9）、先安装吊柜，再安装支架，确保底板与支架完全接触。

支架距柜体侧边60mm安装。

最后在微波炉正面底座前安装专用脚钉，防止微波炉滑出。

（10）、微波炉支架的6颗膨胀螺钉必须全部安装，且牢固可靠。

（11）、安装完成后支架可伸缩端必须锁紧。

（12）、微波炉吊柜最大承重≤28公斤。

17、免拉手结构规范（1）536高底柜免拉手结构及门抽面板尺寸两抽屉免拉手结构开门或拉篮免拉手结构238高抽片只配B 高抽屉。

（2）536高底柜免拉手结构侧板铣槽及滑轨孔位见加工图《536高底柜免拉手柜侧板铣槽及滑轨孔位》(图号：B-CB33）。

（3）238高抽片打孔图由研发中心更新加工图《抽屉 抽片》(图号：D1）。

（4） 高柜免拉手型材截面图（5⒈ 高柜免拉手安装在两高柜相邻侧板前端，侧板退柜体正面12（如560深高柜，安装免拉手的侧板深548。

）。

⒉ 高柜免拉手不适用于单个高柜。

至少两个或以上高柜并排安装。

⒊ 用M3×30螺钉从柜体内侧联接侧板和型材（见放大图）。

30宽挡条用角码联接在一个高柜侧板上。

⒋ 高柜免拉手型材长度等于柜体高度。

⒌ 柜体及门片其余尺寸及孔位等按标准加工。

（6）加厚侧饰板（L 型免拉手外转角）增加80宽规格（原规范只有60宽规格）,结构及尺寸见下图L 型L 型正L 型外转分左右)手垫板拉手垫板⒈ 侧面免拉手长度（含端头,长3）为侧板深度减29；正面免拉手与相邻柜体为同一根免拉手，正面免拉手超出柜体侧板部分的长度为27。

（7） L 型免拉手内转角宽度（内侧）可大于60（原规范只有60宽规格）。

最小60，以10为单位增加。

⒈ 转角处免拉手超出柜体侧板或真门部分的单边长度为59+增加长度（转角收口板或转角假门在60基础上增加的宽度（内侧））。

（8）以下为补充性规范： A 、 底柜免拉手型材截面图L 型免拉手C型免拉手L 型免拉手用于门片或第一抽(从上往下数)；C 型免拉手用于两抽片之间。

B 、底柜免拉手结构及门抽面板尺寸两抽屉免拉手结构三抽屉免拉手结构开门或拉篮免拉手结构305高抽片可配B 或D 高抽屉； 151高抽片只配M 高抽屉。

C 、 底柜免拉手结构侧板铣槽及滑轨孔位见加工图《底柜免拉手柜 侧板铣槽及滑轨孔位》(图号：B-CB32）。

D 、底柜免拉手结构门片门铰孔位从柜体底部方向定位；免拉手抽屉柜抽片打孔见加工图《抽屉 抽片》(图号：D1）。

E 、底柜免拉手结构侧饰板⒈ 非加厚侧饰板同普通侧饰板。

⒉ 加厚侧饰板（L 型免拉手外转角）结构及尺寸底柜免拉手结构加厚侧饰板(L 型免拉手外转角)拉手垫板L 型L 型正L 型外转(分左右)⑴ L 型免拉手转角处45°拼角,用外转角接头联接，侧面免拉手用玻璃胶与9厚免拉手垫板联接，再用螺钉与侧板联接。

侧面免拉手长度（含端头,长3）为侧板深度减29；正面免拉手与相邻柜体为同一根免拉手，正面免拉手超出柜体侧板部分的长度为9。

⑵ 加厚侧饰板宽度为60，转角处45°拼角；内部封板同侧饰板；上下封板距边上29，用于安装L 型免拉手，见左上侧视图。

F 、 L 型免拉手内转角L 型免拉手内转角 平面图L 型免拉手内转角 立面图角L 型免拉手内转角收口板封⒈L型免拉手内转角,用内转角接头联接。

转角处免拉手与相邻柜体为同一根免拉手，转角处免拉手超出柜体侧板或真门部分的单边长度为59。

⒉转角柜门片分三块：假门(同柜体材料，靠免拉手边铣L型免拉手槽)、60宽转角假门、真门。

⒊60宽转角假门与另一边收口板组成内转角收口板(带圆弧门片为45°拼角)，宽度60，配40宽封板(高度为收口板高度减29)，封板为16灰双。

内转角收口板及封板用螺钉及角码与柜体联接。

G、免拉手长度、端头(左右L型端头,C型端头)、内外转角头及数量必须在清单上明确。

免拉手由生产裁切。

L型、C型免拉手标准长度为3米。

当单边免拉手长度大于3米时，两根免拉手联接位置在两柜体侧板之间，不得在柜体中间联接。

免拉手最外端需加端头，L型端头长3，C型端头长2，有端头的免拉手要减端头长度。

H、免拉手及其45°拼角由生产裁切；加厚侧饰板侧面免拉手型材与9厚免拉手垫板由生产联接。

I 、吊柜免拉手型材在底板上安装T型免拉手型材。

设计上下两个上翻类吊柜时，上柜不能用T型免拉手。

J 、灯箱底板采用圆弧型免拉手灯箱底板，灯箱底板只适用于18厚侧板柜体。

K、中高柜、高柜非开门不做免拉手，开门做免拉手时，用Blum弹压门装置，开孔式(φ10×51)，配无弹力铰链。

18、270°两门转角柜门片尺寸规范（1）原PTCA6067L/R、BCB9067(G)L/R门片宽度见下图BCB9067(G)L /RPTCA6067L /R（2）以上宽度的门片为18厚双饰板，带边型及不同厚度的门片按上图尺寸制作，就会出现较大间隙或者两门干涉，例如为保证门片间隙均匀，门片宽度应根据门片厚度及边型确定。

（1）05#上楣线由上中下三部分组成，现场用螺钉联接。

（2）06#上楣线由上下两部分组成，现场用螺钉联接。

（3）设计图上注明05#上楣线由上中下三部分组成；06#上楣线由上下两部分组成。

20、台面计算规范：（1）、完工后的标准600mm 深人造石台面展开宽度为735mm ；其结构尺寸见下图。

（2）、完工后的标准600mm 深石英石台面展开宽度为705mm ；其结构尺寸见下图。

上中下上下（3）、标准前裙：人造石高度42mm、石英石高度45mm；（4）、标准后挡水：人造石高度45mm，可做圆弧或直边型后档水。

石英石后档水高度为45mm，只能做直边后挡水。

（5）、若前裙和后档水尺寸发生变化，按实际面积折算。
