烽火接入网全系列ONU设备简介

FiBOOM系列FTTx产品

AN5516-01FTTx局端设备

AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。AN5516-01是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WDM PON/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。

AN5516-01 通常摆放在小区或局端机房内。在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。在用户侧，AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业

务。

功能特点：

丰富的接口类型

·AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE 电接口、

性能指标：

·单框支持128个PON口

·EPON/GPON/10G EPON/WDM PON/P2P通用平台

·强大背板交换容量976G，背板总线带宽3.25T

·提供万兆高速上联板卡：1*10GE+ 4*GE ,2*10GE+ 2*GE, 6*GE（光、电可选)

·支持最大4×STM-1/32E1专线上行接口、支持最大16×8GE专线下行接口

·1:32/64/128光分路比、支持60KM超长距离、支持CLASS B+/C/C+光功率预算

物理特性：

·物理尺寸：621.5mm×480mm×283mm（高×宽×深，单位：mm）

·机框：19英寸14U高度机框（2.2米机架可容纳3个子框）

·电源：－48V全分布式直流供电（波动范围为-40V～-57V）

·功耗：满配最大功耗600W/EPON, 850W/GPON

·温度和湿度：

工作温度：0℃~+50℃；

贮藏温度：-30℃~+60℃；

相对湿度：≤90%。

·重量：40kg

ONU

AN5006-02/03/04 SFU型远端ONU设备

·适用于FTTH或FTTD的应用场景，提供GE、FE、POTS、CATV等丰富接口，满足不同的业务接入需求·语音支持H.248、MGCP和SIP协议·支持CTC OAM扩展协议·可选配配套箱体、后备电源及电池以保障断电续航·上行接口：1×EPON·提供多种下行接口的组合

◎AN5006-02：1×GE

◎AN5006-03：4×FE

◎AN5006-04：4×FE +2×POTS+1×CATV（可选）

AN5006-06综合办公型ONU

AN5006-06远端EPON产品是综合办公型ONU，2个PON上联接口（主备保护）通过光纤与局端设备连接，为用户提供：

· 4个FE接口

· E1接口：每框1块E1卡，每卡提供4路E1接口，可选

· POTS接口：8路电话接口，可选

功能特点：

·采用单纤波分复用技术(下行1490nm，上行1310nm)，仅需一根光纤和OLT相连，传输距离可达20 公里。

·带宽分配灵活，下行采用针对不同用户加密广播传输的方式共享带宽，上行利用时分复用(TDMA)共享带宽。根据线路情况可自动调整速率，支持以1kbps为最小颗粒的速率调整，为电信运营商细化业务奠定牢固的基础。

·提供TDM专线接入，通过TDM over EPON方式提供· ×64K或2M的专线业务，更加适合商用办公环境下使用。

全面支持组播功能，用户可以有选择的获取如VOD、视频会议等交互视频多媒体业务。

与用户名、MAC地址、IP地址等的绑定，可以防止帐号恶意盗用、漫游，病毒传播和恶意数据流的侵袭，为用户提供完善的安全保障措施。

支持多LLID和单LLID配置方式，不同用户不同业务可以采用不同的LLID通道，保障用户不同的QoS级别。

安装维护易如反掌，支持本地/远程多种方式进行管理配置和软件升级，配合局端OLT，可实现远程故障诊断和定位功能，大大降低维护工作量。

产品应用：

FTTO企业接入：为用户提供高速数据业务，E1专线业务，电话语音业务，IPTV业务等。

物理特性：

物理尺寸：450×300×43.5（宽×深×高，单位：mm）

电源：AC220V 或DC 48V

功耗：〈30W

温度：

工作温度：-10～45℃

储存温度：-30～60℃

相对湿度：10～90% (非冷凝)

重量：〈4Kg

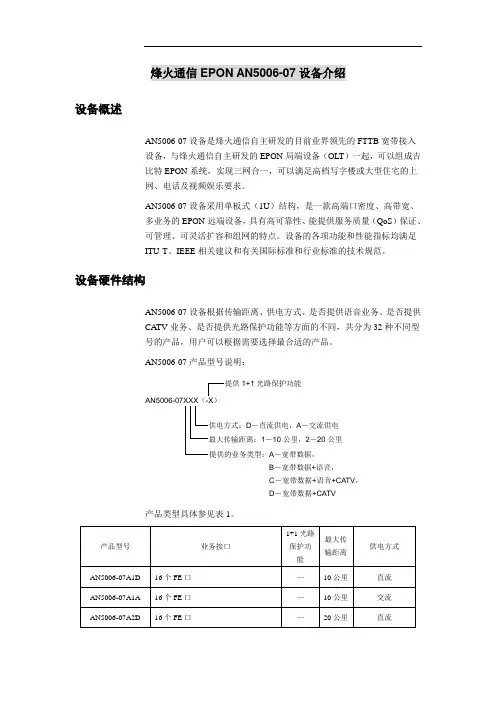

AN5006-07/09/10 MDU LAN型远端ONU设备

·适用于多用户共享的FTTB应用场景，提供8/16/24端口的FE、POTS

及CATV等丰富接口，满足综合业务接入需求

·语音支持H.248、MGCP和SIP协议

·支持CTC OAM扩展协议

·提供配套室内外机柜，可根据需求提供后备电源及蓄电池以保障断

电续航

·上行接口： 1或2×EPON

·提供多种下行接口的组合

◎AN5006-07：16×FE +16×POTS（可选）+1×CATV（可选）

◎AN5006-09：8×FE + 8×POTS（可选）+1×CATV（可选）

◎AN5006-10：24×FE+24×POTS（可选）

AN5006-20 MDU 型远端ONU设备

·适用于FTTB、FTTN、FTTC、光进铜退、宽带提速等应用场景，可提供ADSL2+、VDSL2、POTS、FE、E1等丰富接口，满足不同的业务接入需求

·2U高度，全前出线、提供4个业务槽位，可灵活混插所有业务板卡

·上行接口：1或2×EPON、1或2×GPON、GE

·接入能力：支持4个业务插槽，宽窄带灵活配置

·板卡类型：32×ADSL2+/板、24×VDSL2/板、32×POTS/板、64×POTS/板、16×FE/板、4×E1/板

·支持交直流双输入，一台设备轻松应对不同的电源环境

xDSL接口盘内置分离器

·语音支持H.248、MGCP和SIP协议

·可选配室内外配套机柜、后备电源及电池以保障断电续航

AN5506-04

AN5506-04远端GPON 产品是一款FTTH型ONU，1个PON上联接口通过光纤与局端设备连接，为用户提供：

●2个固定的10/100M BASE-TX端口

●两个固定的RJ11端口

●可以选装CATV功能

功能特点：
