双电源自动转换开关说明书
正泰双电源自动转换开关使用说明书及接线图
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
RDH5D系列双电源自动转换开关说明书
RDH5D 系列双电源自动转换开关RDH5D 双电源自动转换开关(ATSE )，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关；它适用于交流50Hz 、额定电压AC400V 、约定发热电流至3200A 的工企业配电设备中，具有电源检测、保护、电气机械互锁等功能；可实现全自动、远程控制，强置“0”、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。
开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。
产品概述选型指南正常工作条件与安装条件□ 海拔：安装地点海拔不超过2000m ；□ 安装类别：Ⅲ类；□ 污染等级：3级；□ 温度：周围环境温度-5℃+40℃；24小时平均温度不超+35℃。
最高温度40℃时相对湿度 不超过50%,较低温度时允许有较高的相对湿度,例如+20℃时为90%，但应考虑到由于温度 变化有可能产生凝露现象,如果以上条件不能满足时，订货时应与制造商协商，本开关用于 海上，石油和核电站时另行定制；□ 安装环境：倾斜度不大于±23℃。
不可以直接安装在易燃、易爆、潮湿、阳光直射、振动、 冲击等地方，否则将缩短开关使用寿命或导致产品燃烧或爆炸。
不可以安装在有导电尘埃、 金属丝侵入的地方，否则将导致产品损坏或机械故障。
开关结构说明□ 电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、强置"0"、远 控操作；电气锁关闭时，开关只能手动操作；□ 操作手柄：使用操作手柄手动操作时，必须先关闭电气锁；□ 机械挂锁：检修专用，即先用操作手柄使开关处于"0"档位置，再拉起挂锁机构并上挂锁， 方可进行检修(拉起挂锁则切断开关内部控制电源，开关无法自动，并且无法实现手动)；□ 指示件：指示开关的工作状态位置（I 、0、II）。
正泰双电源自动转换开关使用说明及接线图
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a.自动工作模式指示；b.手动工作模式指示；c.故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d.常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e.常用电源侧电源断路器闭合、断开指示；f.设置状态指示;g.备用电源侧电源断路器闭合、断开指示；h.消防联动功能启动指示；i.常用电源侧电压、时间、频率单位；j.A、B、C相位；k.备用电源侧电压、时间、频率单位；l.备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m.发动机启动信号指示n.自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

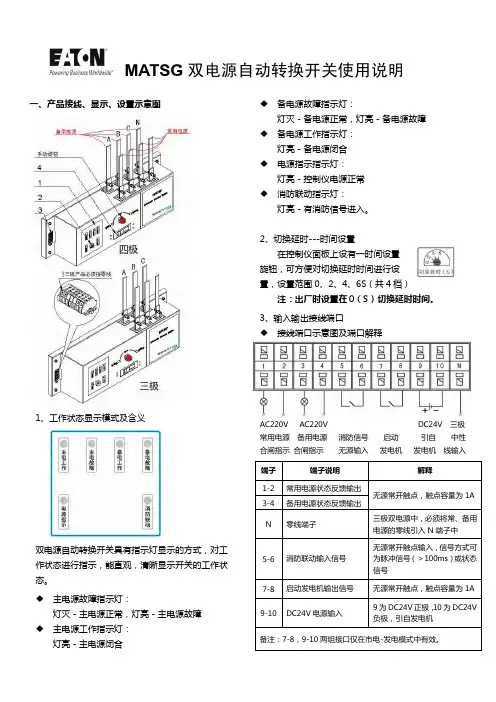

双电源自动转换开关MATSG 说明书.pdf
MATSG双电源自动转换开关使用说明一、产品接线、显示、设置示意图1、工作状态显示模式及含义双电源自动转换开关具有指示灯显示的方式，对工作状态进行指示，能直观，清晰显示开关的工作状态。
◆主电源故障指示灯：灯灭－主电源正常，灯亮－主电源故障◆主电源工作指示灯：灯亮－主电源闭合◆备电源故障指示灯：灯灭－备电源正常，灯亮－备电源故障◆备电源工作指示灯：灯亮－备电源闭合◆电源指示指示灯：灯亮－控制仪电源正常◆消防联动指示灯：灯亮－有消防信号进入。
2、切换延时---时间设置在控制仪面板上设有一时间设置旋钮，可方便对切换延时时间进行设置，设置范围0、2、4、6S（共4档）注：出厂时设置在0（S）切换延时时间。
3、输入输出接线端口◆接线端口示意图及端口解释端子端子说明解释1-2常用电源状态反馈输出无源常开触点，触点容量为1A 3-4备用电源状态反馈输出N零线端子三极双电源中，必须将常、备用电源的零线引入N端子中5-6消防联动输入信号无源常开触点输入，信号方式可为脉冲信号（＞100ms）或状态信号7-8启动发电机输出信号无源常开触点，触点容量为1A 9-10DC24V电源输入9为DC24V正极，10为DC24V负极，引自发电机备注：7-8，9-10两组接口仅在市电-发电模式中有效。
AC220V AC220V DC24V三极常用电源备用电源消防信号启动引自中性合闸指示合闸指示无源输入发电机发电机线输入4、手动-自动模式切换设置设置手动或自动；当设置为手动状态时，控制仪不工作，利用手动旋钮，手动操作常用电源合分闸，备用电源合分闸及双分；当设置为自动状态时，由控制仪自动检测常用电源和备用电源的状态，并根据检测的状态自动进行自投自复（或自投不自复）的切换，消防联动及报警等工作。
二、报警中线性位置接错，则发生峰鸣器报警；主电故障、备电故障指示灯发生闪烁。
双电源不进入工作程序，此时应立刻断电并纠错，否则会烧坏控制器三、注意事项1、中性线（零线）引入，对于四极转换开关引入到开关相应的N 极，对三极转换开关将零线引入 N 端子。

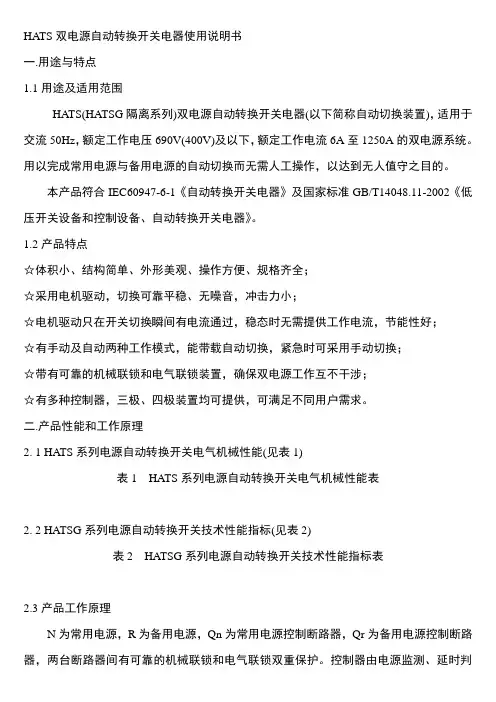

HATS双电源自动转换开关电器使用说明书
HATS双电源自动转换开关电器使用说明书一.用途与特点1.1用途及适用范围HATS(HATSG隔离系列)双电源自动转换开关电器(以下简称自动切换装置)，适用于交流50Hz，额定工作电压690V(400V)及以下，额定工作电流6A至1250A的双电源系统。
用以完成常用电源与备用电源的自动切换而无需人工操作，以达到无人值守之目的。
本产品符合IEC60947-6-1《自动转换开关电器》及国家标准GB/T14048.11-2002《低压开关设备和控制设备、自动转换开关电器》。
1.2产品特点☆体积小、结构简单、外形美观、操作方便、规格齐全；☆采用电机驱动，切换可靠平稳、无噪音，冲击力小；☆电机驱动只在开关切换瞬间有电流通过，稳态时无需提供工作电流，节能性好；☆有手动及自动两种工作模式，能带载自动切换，紧急时可采用手动切换；☆带有可靠的机械联锁和电气联锁装置，确保双电源工作互不干涉；☆有多种控制器，三极、四极装置均可提供，可满足不同用户需求。
二.产品性能和工作原理2. 1 HATS系列电源自动转换开关电气机械性能(见表1)表1 HATS系列电源自动转换开关电气机械性能表2. 2 HATSG系列电源自动转换开关技术性能指标(见表2)表2 HATSG系列电源自动转换开关技术性能指标表2.3产品工作原理N为常用电源，R为备用电源，Qn为常用电源控制断路器，Qr为备用电源控制断路器，两台断路器间有可靠的机械联锁和电气联锁双重保护。
控制器由电源监测、延时判断、操作控制3部分组成。
a）自动工作模式：如果常用电源正常时，控制器将备用电源断路器(Qr)断开，并在设定时间延迟后，将常用电源断路器(Qn)合上，由常用电源为下级负载供电。
当常用电源出现故障时，将正常供电断路器(Qn)断开，经过设定的时间延迟后，将备用电源断路器(Qr)合上，将下级负载从常用电源切换至备用电源。
当常用电源恢复正常时，将自动切换成常用电源供电。
b）手动工作模式：当控制开关置于手动工作模式时，用户可根据需要，使用操作手柄，进行常用电源与备用电源间的供电切换或将常用电源断路器(Qn)及备用电源断路器(Qr)同时置于分断状态，以进行下级电路的检修与维护。
德力西 CDQ6i系列双电源自动转换开关电器 说明书
144CDQ6i 系列PC 级自动转换开关电器，适用于交流50Hz 、额定工作电压AC400V 、额定工作电流至3200A 的三相四线制供配电系统。
也适用于额定电流250A 以下的单相两线制配电系统。
可实现常备用电源间的手动切换、自动切换、远程控制切换。
同时可实现挂锁检修和常备用电源位置挂锁操作。
■ 产品介绍控制电压：开关控制电压等级为AC220V 位置指示：表明开关工作状态位置（I 、O 、II ）电气钥匙锁：控制开关内部控制线路电源，电气钥匙锁旋至“自动”模式时，开关可实现自动、远程控制操作，电气钥匙锁旋至“手动”模式，开关只能 手动操作机械挂锁：检修时，先用操作手柄使开关处于0档位置，拉起挂锁机构并上锁，方可进行检修（拉起机械挂锁则切断开关内部控制电源，开关无法 电动，并且无法实现手动操作）开关主体：前面部分为I 路，接“常用电源”；后面部分为II 路，接“备用电源”操作手柄：使用操作手柄操作开关时，电气钥匙锁必须旋至“手动”模式■ 开关结构说明GB 14048.1 总则 IEC 60947-1 总则GB 14048.3 开关、隔离器、隔离开关及熔断器组合电器■ 符合的标准IEC 60947-3 开关、隔离器、隔离开关及熔断器组合电器GB/T 14048.11 多功能电器 转换开关电器 IEC 60947-6 多功能电器 转换开关电器■ 正常使用及安装条件正常工作安装地点海拔不超过2000m 。
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时达到90%。
对由于温度变 化偶尔产生的凝露应采取特殊的措施。
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃污染等级3在没有雨雪侵袭的地方无明显摇动的地方全系列具备两进一出的接线方式，大幅降低负载侧并接线和安装成本，提升接线效率，方便好用。
具备可靠的机械及电气连锁，执行机构为独立的负荷开关，全系列具有隔离功能，安全可靠。
德力西电气 CDQ9s双电源自动转换开关产品样本 说明书
144143注：1. A 型控制器默认为插拔式,固定在开关本体上，也可通过缆线扩展实现分体式效果 2.自投自复（A 型只具备自投自复）互为备用自投不自复 3.消防联动功能（只有Ⅲ段式具有此功能）CDQ9s 产品适用于交流50Hz ，额定工作电压至400V ，额定电流至800A 的配电、动力网络中一主一备或互为备用的电源切换系统，可作为不频繁接通、分断负载电路的转换开关。
CDQ9s 广泛应用于高层住宅、写字楼、酒店饭店、体育场馆、展览馆、商场卖场大超市、医院、高速交通、邮电通讯、煤矿、化工、船舶、军事设施、冶金等一级负荷，有两个电源供电，不允许长时断电的场所。
■ 产品介绍CDQ9s 系列已被认证可以在污染级别为Ⅲ级的环境中运行该污染级别由GB/T14048标准中针对工业环境的条款中确定■ 污染等级CDQ9s 产品为PC 级自动转换开关电器■ 电器级别GB/T 14048.1 总则 GB/T 14048.11-2008 自动转换开关电器■ 符合的标准IEC60947-1 总则 IEC60947-6-1 ■ EMC 电磁兼容性CDQ9s 自动转换开关可抵抗静电放电（IEC61000-4-2）Level 2射频电磁场-辐射抗扰度（IEC61000-4-2）Level 3电快速瞬变脉冲群（IEC61000-4-2）Level 3浪涌冲击（IEC61000-4-2）Level 3射频电磁场传导抗扰度（IEC61000-4-2）Level 3辐射等级（CISPR11） B 级结构简单紧凑拼装式开关结构，兼具两段式、三段式电磁线圈作为动力源，并配与连杆机构，转换更快速统一的插拔式控制器接口，便于更换，可通过缆线扩展实现分体式效果参数性能卓越使用类别最高可达到AC-33A 产品操作性能高于国家标准■ 产品特性两种控制器供选择简易型、多功能型控制器选择RS485通讯接口，Modbus 协议，实现“四遥”功能注：□ 选配功能 * 125AF 的16/20/32/40/63A 仅N3具备，800AF 的315/350/400A 仅N3具备 III 段式：指开关本体有常用电源、备用电源和双分三个位置146145■ 标准配置 □ 选配功能 ** 仅Ⅲ段式有此功能■控制器功能■ A 型插拔式ATSE（63—400A）148147■ C 型分体式ATSE（63—400A）■ C型分体式 ATSE (630~800A)150149■ A 型插拔式 ATSE (125A~250A)■ C 型分体式 ATSE (125A~ 250A )N3尺寸152 151■ A型控制器安装尺寸■ C型控制器安装尺寸■ C型分体式 ATSE (400~800A)154153■ C 型接线图■ N3型产品说明3P 接线图CDQ9s-C/4P。
人民电器 RDCPSS 系列双电源自动转换开关电器 使用说明书
R D CPS系列控制与保护开关电器符合标准：GB/T14048.9产品验收及注意事项当您收到订购人民电器集团生产的RDCPS系列控制与保护开关电器后，请开箱检查以下各项：①请在开箱后全面检查RDCPS的产品外观，如发现问题请及时与供货商联系。
②请核对RDCPS系列产品的型号、规格和铭牌是否与你的订货要求一致，如发现有问题请及时与供货商联系。
③本控制与保护开关电器系列产品在使用时不能超出其铭牌所标出的内容要求，否则可能引起损坏；超出该产品保护范围使用 ，可能引起危险，还可能导致负载烧坏或损坏。
④产品在安装、运行、维护之前，必须熟读本使用说明书，以保证正确使用。
不正确的安装和配线连接不但会损坏产品，还可能导致人身伤亡等事故的发生。
⑤不要将本产品安装于含有爆炸性气体的环境里，否则有引发爆炸的危险。
⑥安装在没有雨雪侵袭或潮湿以及强磁场的地方。
⑦必须由具有专业资格的人员进行配线作业和维护。
⑧严禁对本产品进行改造，以及按键随意设置或粗暴操作，否则，可能会损坏产品，以及产品不能正常运行或不在有效的保护范围内，导致设备损坏。
⑨配线时，应确保压线牢固可靠，否则，压线松动容易造成接点处打火、过热，并可能会引发火灾事故。
⑩产品使用前，请核对产品本身的参数是否与保护的设备或线路参数一致。
否则，请根据实际运行的设备或线路的参数设置产品的相关参数。
一、适用范围1.1 性能及用途RDCPS系列控制与保护开关电器(以下简称RDCPS),主要用于交流50Hz (60Hz)、额定工作电压至400V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.4A至125A、 控制电机功率自0.05kW至55kW的电力系统中接通、承载和分断正常条件下( 包括规定的过载条件)的电流或电压,也能够接通、承载一定时间和分断规定的非正常条件下(如短路、欠压等)的电流或电压。
RDCPS采用模块化的单一产品结构型式，集成了传统的断路器(熔断器) 、接触器、过载 ( 或过压、 断相等 ) 保护继电器、起动器、隔离器、电机综合保护器等主要功能,具有远距离自动控制和就地直接入力控制功能，具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能，具有体积小、可靠性高,具有短路分断能力高、飞弧距离短等优点、具有各种特性内部自行良好配合的时间-电流保护特性 ( 反时限过载长延时保护、短路短延时保护、 瞬时短路保护及快速瞬时短路保护四段式保护特性 )，根据需要选配功能和/或功能模块，即可为各种电力线路 (如电机的频繁或不频繁起动以及配电电路负载) 提供完善地控制和保护功能,且动作精确,可避免不必要的停电,提高供电可靠性。
人民电器 RDQ5系列双电源自动转换开关 产品说明书
选型指南产品概述正常工作条件和安装条件RDQ5系列双电源自动转换开关（以下简称双电源），它适用于交流50Hz 、额定工作电压400V 、额定工作电流125A 及以下的供电系统。
可根据需求或具体电路情况进行两路电源之间的切换选择。
本产品具有过压、欠压、缺相保护功能，同时还具备消防、双分和输出合闸信号功能。
产品适用于高层楼宇、商场、银行、医疗卫生等不允许停电的重要场所。
本产品符合GB /T 14048.11标准。
安装地点的海拔不超过2000m ；周围空气温度上限不超过+40℃，且其24h 内的平均值不超过+35℃，下限不低于-5℃；大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的相对湿度，例如+20℃时达90%。
对于温度变化偶尔产生在产品上的凝露应采取特殊的措施；注：如果上述条件不满足，订货时应与制造商协商。
污染等级为3级；产品安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向倾斜不超过5°；产品使用在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
产品安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场。
安装类别为III；151产品结构23456789101112主要技术参数152标准型203202201303302301602601603H1H2H3H4504503502501经济型203202201303302301H1H2H3H4控制器二次接线图控制器操作RDQ5控制器参数可设置，操作见如下说明：负载备用电源A B CA B C3极主回路接线（常、备电源相序必须一致）常用电源常用电源A B C NA B C N备用电源负载4极主回路接线（常、备电源相序必须一致）a .经济型控制器二次接线说明；备用信号AC220V 输出（301、302、303）；301为公共端（3极时，零线输入），302为电源指示，303为合闸指示，虚线部分为用户自接，H1-H4为交流信号指示灯。
双电源自动转换开关说明书
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让小兔为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats) 控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
RMW 双电源自动转换开关智能控制器使用说明书
双电源自动转换系统自动转换系统可同时对两路电源电压进行检测，当电路出现过电压或为欠电压等故障时，系统会自动控制电路的切换，实现电路自动转换的功能。
自投自复（R ）、自投不自复（S ）和市电—发电机（F ）三种控制功能一体化。
附加通讯功能（采用ModBus-RTU 通讯协议），实时监控系统运行状态和各类参数、功能的修改与设置。
手动控制方式和自动控制方式。
简要说明技术参数控制电压：额定控制电压（Ue 为额定相电压）a. 常用电源和备用电源欠压设定值：65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值：85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值：110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间：0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间：0.1S 〜480S 连续可调c. 常用电源返回断开延时时间：0.1S 〜240S 连续可调d. 开关切换接通延时时间：0.1S 〜480S 连续可调e. 常用电源确认正常延时时间：0.1S 〜900S 连续可调使用条件工作电源：交流AC230V/50Hz ；直流DC24V 电压检测：三相五线（AC400V ）直接输入工作环境：-10˚C~60˚C ，且24小时的平均值不超过35˚C ；海拔高度不超过2000米； 污染等级为3级。
双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全，这里以RMW-F自动转换开关智能控制器为例进行说明。
控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。
三位数码管可显示两路电源的各相电压值，延时时间值及一些设定值。
指示灯用于指示控制器的当前状态。
参数设定方法：见另附“自动转换开关使用说明书”注意：1、在设置过程中不允许影响开关正常工作。
人民电器 RDQ6双电源自动转换开关 产品说明书
RDQ6系列双电源自动转换开关正常工作条件和安装条件RDQ6 双电源自动转换开关，适用于交流50/60Hz ，额定工作电压380V ，额定工作电流2500A 以下的供电系统。
可根据需求进行两路电源之间的选择转换(常、备电源可以是电网，自起动发电机组，蓄电池等，常、备电源由用户自定)。
产品适用于国家规定的特级或一级负荷用户，如高层楼宇、邮电通讯、煤矿船舶、工业流水线、医疗卫生、军事设施、机场、消防、冶金、化工、纺织、石油等不允许停电的重要场所。
产品符合：GB/T 14048.11 标准。
□ 海拔：安装地点的海拔不超过2000m 。
□ 周围空气温度：周围空气温度上限不超过+40℃；周围空气温度24h 的平均值不超过+35℃。
周围空气温度下限不低于-5℃。
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较 高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级：3□ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接 负载侧；倾斜度不超过23°。
□ 安装类别：Ⅳ□ 安装场所附近的外磁场在任何方向不超过地磁场的5倍。
双电源自动转换开关基本参数见下表产品概述选型指南技术参数082极数参数如下表接线图RDQ6三段式接线图1、控制器2、电源取样输出端口3、备电源分合指示4、铭牌5、主备电源选择按钮6、双分按钮7、合闸手柄8、主电源分合指示9、主电源输入端10、主备无源辅助11、灭弧室12、备电源输入端13、负载输出083RDQ6二段式接线图外形及安装尺寸63A-630A（板前安装）控制器开孔尺寸：125x125(mm)注：1、虚线部分要用户自接，Ih.IIh.N.为有源电压(AC220V)输出,用户根据自己需求接线,Ih.N为常用电源合闸指示. IIh.N为备用电源合 闸指示；2、3极时，常用电源上端零线必须接入到In 端,备用电源上端零线必须接入到IIn端。
双电源自动转换开关说明书
TS:
- 检测到电源故障后，主回路电源断路器断开延时（市电---市电应用情形）。
- 检测到电源故障后，发电机启动延时（市电---发电机应用情形）。
TBS: 检测到常用电源正常后，断开备用电源断路器延时。
TGOFF: 闭合常用电源断路器后，发出停止发电机延时。
TF:
双分位置的固定延时
ATS0418004
* 电压不平衡是指相间的电压差异值不能超过由Lim旋钮开关设置的最大范围。 ** 频率不平衡，固定为±10%，是指电源的频率误差不能超过该范围。
根据参数设置和电源状态记录，ATS-CB021双电源自动转换开关通过分合断路器CB1和 CB2来确保负载的连续供电。
ATS-CB021有手动和自动工作模式，在手动模式下，可以通过控制器前面板上的按钮来 控制断路器CB1和CB2的分闸和合闸，在自动模式下，则由装置预先设定的切换逻辑来控 制。
2.1. 通用信息
ATS-CB021: 双电源自动转换开关
ATS021: 双电源自动转换开关控制器
CB:
断路器
CB1:
常用电源断路器
CB2:
备用电源断路器
LN1:
常用电源
LN2:
备用电源
Lim:
自动/手动模式和电压极限的选择旋钮开关
Ts:
Ts设置旋钮开关（见2.2节---延时）
2.2. 延时
注意:所有的延时和自动控制逻辑的详细描述请参照相关的章节内容.
3
安装与操作指南 ATS-CB021
3.产品应用
3. 产品应用
3.1 产品总览
ATS-CB021双电源自动转换开关应用在当一路电源发生故障时切换到另一路电源用以确 保负载连续供电的应用中。
德力西 CDQ9s 系列双电源自动转换开关电器 说明书
电流规格 Ie(A)额定限制短路电流以断路器保护时可达值(kV)额定冲击耐受电压 Uimp 极数触头转换时间6316,20,25,32,40,50,63125250400800658002,3,4壳架电流 Ith(A)16,20,25,32,40,50,63,80,100,125*160,200,225,250315,350,400315,350,400,500,630,700,800**(kA)额定绝缘电压 Ui (V)8(P)2,3,4,N3额定限制短路电流以熔丝保护时可达值(kA)1001202P,3P,4P,N33,4主触头位置数2(II) ，3(III)3(III)2(II) ，3(III)-N3型3(III)0.1~0.3s 0~1800*：16,20,25,32,40,50,63电流仅N3.**：315,350,400电流仅N3.3,4,N3-(常用到备用T 1)(备用到常用T 3)0.1~0.7s 0.1~0.3s 0.1~0.6s 0.1~0.6s-III段式II段式：800壳架Iq需要搭配西门子3NA3675型熔断器使用.电压不平衡转换频率显示负荷卸载常用/备用优先16A~800A：标准配置-：无此配置----自投自复自投不自复互为备用--通讯接口（RS485）-：可选配置额定短路接通能力 Icm (kA)机构PC级励磁式结构整体式，分体式额定短时耐受电流 Icw (kA)5（0.03s)10（0.03s)10（0.03s)10（0.03s)16（0.06s)817171732分体式控制器类型A,C C 机械寿命2500025000200002000015000电气寿命80006000600060006000使用类别AC-33A AC-33A AC-33B AC-33B AC-33iB***AC-33B***：AC-33iB(700/800A).转换动作时间返回转换时间III段式0.2~0.6s II段式II 0.39~0.91s0.2~0.6s -0.39~0.91s 0.39~0.91s III段式II段式0.19~0.91s+（A型延时设定0～10s；C型延时0～1800s）A型(0.9~1.1s) +（延时设定0～10s），C型(0.29~0.61s) +（延时0～1800s）0.2~0.8s+（A 型延时设定0～10s；C型延时0～1800s） A型(0.9~1.1s） +（延时设定0～10s），C型(0.29~0.61s +（延时0～1800s）-C 型：(0.29~0.61s) +（延时0～1800s）(2)：最大期望维护值.A型插拔式ATSE (63A~400A)5.1 2P、3P、4P尺寸面板开孔尺寸A型控制器尺寸图C型控制器外形尺寸及面板开孔尺寸A型插拔式 ATSE (125A~250A)5.2 N3尺寸C型分体式 ATSE (125A~ 250A )C型分体式 ATSE (400~800A)警 告由于手动操作力度、速度、角度方面不太容易掌握，而不当的手动操作会影响产品性能，因此，在通电 的情况下，尽量使用控制器进行操作，确需手动操作时，请注意以下几点： 1. 操作者有手动操作的经验，熟悉手动操作的程序； 2. 操作者佩戴有完备的防护器具；3. 操作者确定产品机构正常，专用手柄完好；4. 操作者确定全部电源已断开；5. 操作者确定负荷较轻，并确定负荷、电源线路无故障。
ACB ATSE自动转换开关说明书.
ATSE说明书一、安全告知：在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。
二、概述：双电源自动转换开关，主要由两台万能式断路器、机械联锁及双电源转换控制器等组成。
适用于50Hz额定工作电压400V的两路三相四线制电网中。
如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。
本产品符合GB14048.2和GB/T14048.11标准。
三、正常工作条件和安装条件：3.1环境温度：-5℃~+40℃，日平均≤+35℃。
大气的相对湿度在周围高温度+40℃时不超过+50%；在较低温度下允许有较高相对湿度（例如：20℃时的90%）考虑到因温度变化发生在产品表面上的凝露。
在周围空气温度高于+40℃或者低于-5℃的条件下使用请与制造商协商。
3.2海拔高度：≤2000m；3.3电磁干扰：适用于环境A；3.4污染等级：污染等级3级3.5安装级别：Ⅳ级3.6安装条件：双电源系统的两台万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器左侧板之间的最大距离不超过2m，两台断路器之间安装钢缆连接进行联锁。
双电源系统的两台万能式断路器在1个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过0.9m (CDW6系列)或者2m（CDW9系列），两台断路器之间安装钢缆联锁或者杠杆连锁。
双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用电缆长为2m。
四、主要技术参数：4.1电器级别：CB级4.2使用类别：主回路的使用类别为AC-33B，电动机负载或混合负载；4.3额定工作电压：AC230V；4.4额定频率：50Hz；4.5欠电压转换值：80%Ue；（包括缺相）。
4.6过电压转换值：115%Ue。
五、故障切换过程（控制器在自动控制状态）注：T1-常用断开转换延时 5s T2-备用合闸转换延时 5s T3-备用断开转换延时 5s T4-常用合闸转换延时 5s电网—电网型自投自复状态转换逻辑图注：T1-常用断开转换延时 5s T2-备用合闸转换延时 5s T3-备用断开转换延时 5s T4-常用合闸转换延时 5s电网—电网自投不自复状态转换逻辑图T5注：T1-发电信号转换延时5ST2-备用返回延时，备用电源灯下方电位计，0s~60s (出厂默认整定在20s)T3-备用合闸转换延时 5sT4-常用返回延时，常用电源灯下方电位计，0s~60s (出厂默认整定在20s)T5-0s(备用分闸同时断开发电信号）T6-常用合闸转换延时 5s电网—发电机自投自复状态转换逻辑图六、外形及安装尺寸双电源自动转换控制器电网—电网外形尺寸图双电源自动转换控制器电网—发电机外形尺寸图七、工作原理7.1电网-电网双电源自动切换开关工作原理：双电源控制系统的自投自复及自投不自复控制器通过显示面板上的键可以设定四种状态：“自动控制”、“常用电源”、“备用电源”、“断电再扣”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源自动转换开关说明书
相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双
电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载
电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开
关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
一、分类及定义双电源主要分为PC级双电源(整体式)和CB级双电源(双断路器式)PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。
具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护;其接通和分断能力远大于使用接触器和继电器等其他元器件。
二、操作规范1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。
步骤：①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。
④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
步骤：①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
三、正常工作条件周围空气温度1.周围空气温度上限+40℃;○周围空气温度下限-5℃;○周围空气温度24h的平均值不超过+35℃。
2.海拔：安装地点的海拔不超过2000m。
3.大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。
4.污染等级:污染等级为3级。
好了装修界带领大家学习完双电源自动转换开关说明书了，大家有什么收获吗?许多网民都购买过双电源自动转换开关却没有认真的读过说明书，或许大家都认为说明书是一张可有可无的纸，其实大家都没有认识到说明书的重要性，它不仅能让我们认识产品了解产品，更能让我们更好地使用产品，对我们百利而无一害。
