一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气图纸制图规范图文
辅助文字符号 AC AUT ACC AUX ASY BRK BW CW
CWW D
名称 直流 自动 加速 辅助 异步 制动 向后 顺时针 逆时针 延时
辅助文字符号 名称
DC
直流
E
接地
F
快速
FB
反馈
FW
正，向前
IN
输入
INC
增
L
左
MAN
手动
N
中性线
辅助文字符号 OFF ON OUT PE SET RUN ST SET STE
名称 断开 接通 输出 保护接地 复位 运转 启动 置位 步进
3、补充原则
（1）可采用国际标准中规定的电气技术文字符号。 （2）在优先采取规定的单字母符号，双字母符号和辅助
文字符号的前提下，可补充有关的双字母符号和辅助文字 符号。
（3）同一设备若有几种名称时，应选用其中一个名称。 当设备名称、功能、状态或特征为一个英文单词时，一般 采用该单词的第一位字母构成文字符号，需要时也可用前 两位字母，或前两个音节的首位字母，或采用常用缩略语 或约定俗成的习惯用法构成。
QF
Q
QM
QS
RP
R
RT
RV
设备、装置和元器件种类
控制、记忆、信号电路的开 关器件选择器
变压器 调制器 变换器 电子管 晶体管
名称 控制开关 选择开关 按钮开关 压力传感器 位置传感器 转速传感器 温度传感器 电流互感器 电力变压器 电压互感器 编码器 整流器 电子管 控制电路用电源的整流器
以mm为单位。 ②、图样中所标注的尺寸，为该图样所示机件的
最后完工尺寸。
（2）尺寸注法 ①、线性尺寸（长、宽、厚度）的尺寸数字一般

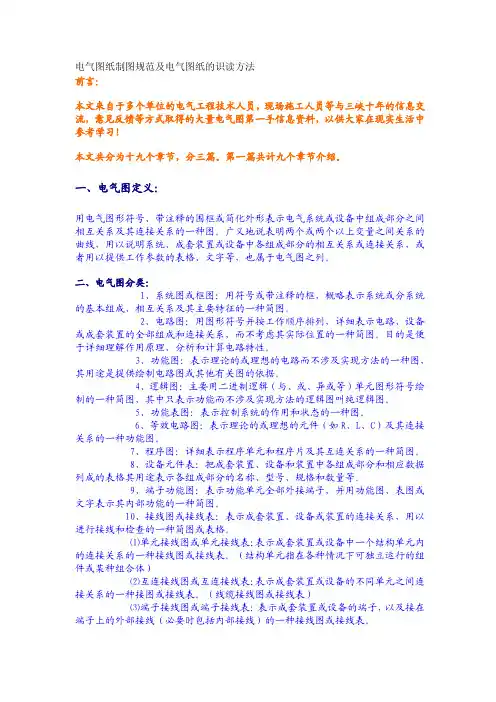

电气图纸制图规范及电气图纸的识读方法、画法几何及工程制图
电气图纸制图规范及电气图纸的识读方法前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
电气原理图识读方法和步骤
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
192639-电气图纸制图规范及电气图纸的识读方法
