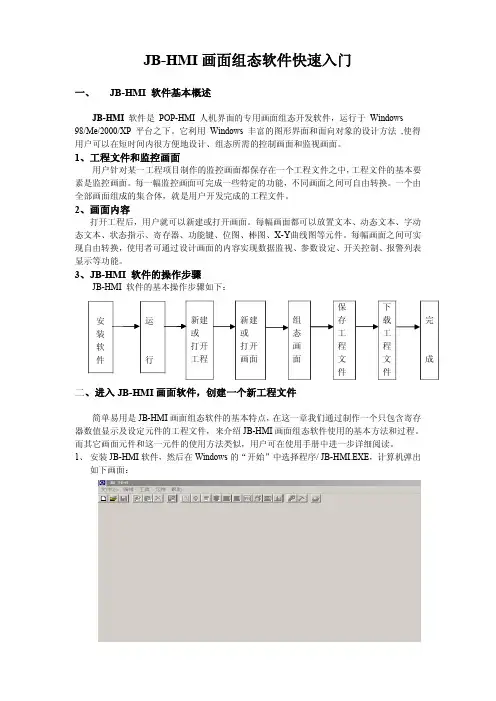

JB-HMI画面组态软件快速入门
JBHMI 画面组态软件快速入门一、JBHMI 软件基本概述JBHMI 软件是 POPHMI 人机界面的专用画面组态开发软件，运行于 Windows98/Me/2000/XP 平台之下。
它利用 Windows 丰富的图形界面和面向对象的设计方法 ,使得 用户可以在短时间内很方便地设计、组态所需的控制画面和监视画面。
1、工程文件和监控画面用户针对某一工程项目制作的监控画面都保存在一个工程文件之中， 工程文件的基本要 素是监控画面。
每一幅监控画面可完成一些特定的功能，不同画面之间可自由转换。
一个由 全部画面组成的集合体，就是用户开发完成的工程文件。
2、画面内容打开工程后，用户就可以新建或打开画面。
每幅画面都可以放置文本、动态文本、字动 态文本、状态指示、寄存器、功能键、位图、棒图、XY 曲线图等元件。
每幅画面之间可实 现自由转换，使用者可通过设计画面的内容实现数据监视、参数设定、开关控制、报警列表 显示等功能。
3、JBHMI 软件的操作步骤JBHMI 软件的基本操作步骤如下：二、进入 JBHMI 画面软件，创建一个新工程文件简单易用是JBHMI 画面组态软件的基本特点， 在这一章我们通过制作一个只包含寄存 器数值显示及设定元件的工程文件，来介绍JBHMI 画面组态软件使用的基本方法和过程。
而其它画面元件和这一元件的使用方法类似，用户可在使用手册中进一步详细阅读。
1、安装JBHMI 软件，然后在 Windows 的“开始”中选择程序/ JBHMI.EXE ，计算机弹出如下画面：新建 或打开 工程 新建 或打开 画面 组态画面保存工程文件下载工程文件完成安装软件运行2、新建一个工程文件，请用鼠标左键点选 “文件/新建工程” ，或选择图标 ，计算机屏 幕弹出如下画面。
杰控组态指导手册
杰控组态指导手册前提：计算机已安装杰控组态软件(下面按FameView7.6为例)一、新建工程计算机安装好杰控软件后，桌面上会出现如图杰控快捷方式，双击打开软件出现下图窗口：点击窗口左上角如图按钮出现下图输入项目名称等信息，点击“确定”，新建项目成功。
二、画面组态在如图左侧树结构菜单栏选中“显示画面”，右侧出现“画面管理”，“显示属性”，“画面制作”双击“画面制作”即可进入画面编辑环境在弹出窗口中填写新建第一张画面的基本信息举例：画面名称“PIC1”画面尺寸“600*400”点击确认，进入画面菜单和工具说明请参考附件“08.画面制作”右键画面，选择画面属性，可对画面基本信息进行修改下面即可在画面根据提供的PID图进行所需流程图组态。
三、变量组态返回主界面，选择“设备通讯”，双击右侧“安装驱动”根据具体工程要求选择正确的驱动品牌和通讯方式，点击安装双击“启动驱动”，给需要启动的驱动打勾双击“设备数据表”，根据编程师提供的变量地址表预估和合理分配所需变量类型和数目。
返回主界面，选择“运行数据库”，根据要求在右侧不同的变量类型中建立变量以DI为例，双击“DI-开关只读变量”点击“新建”填写变量详细信息即可四、动画组态双击点开属性窗口这边根据你需要做动画连接，比如可见性选择条件a=b，连接变量，写下常数等于1（也就是在1的状态下可见），详情请参考附件“08.画面制作”五、报警组态，在建点的时候有需要报警的在报警一栏打上勾在扩展应用里选择变量报警，进行归档一个个添加归档进去，完成之后回到画面窗口，新建一个报警画面，拖动报警控件在组件箱变量报表，详情请参考附件“10.变量报警”六、趋势曲线，在组件箱，曲线显示里，实时曲线，拖动到曲线画面中，出现下面对话框点击实时曲线定义，把模拟量变量添加进去，详情请参考附件“11.历史数据”七、报表1.新建变量2.存档变量3.企业管理器——（Local）——数据库——新建数据库（宣化数据库名字是UserDateBase）——表——新建表4.实时报表——定义实时报表数据（有多少模拟量就定义多少数值）5.编辑报表格式6.新建报表，启动报表设计器7.下一步直接点DONE8.选择新建报表（直接点白的创建）9.从“Choose an Expert”中选择<Standard>标准报表格式;10.出现下面对话框,选择数据库来源:11.必须选择“SQL/ODBC”数据源,即执行<SQL/ODBC>按钮,出现对话框:12.选择USER Date Source13.执行<OK>按钮,出现下面对话框来选择数据表:14.选择你所建的表名，添加ADD15.添加完之后关闭，直接下一步，将表里的字段添加(ADD）到Report Filds,下一步，点击Preview Report,进入报表编辑模式（Design）设计报表格式，点击（Preview）预览样式16.设计好后保存，在默认路径下，改下文件名，后缀名（rpt）17.确定后，在编辑报表格式里可以看到该报表18.数据库——编辑数据库连接19.新建20.保存时间，触发周期改一下（根据要求），选择数据表（自己新建的表）21.选择字段名称（每个字段都要添加）22.应用数据连接，回到主画画（你可以把子画面往下拖），选择报表打印按钮，23.选择报表打印按钮后在画面上拖动出现下面画面，对象名称改一下格式文件选择你设计的报表选择时间字段，出现下面对话框，选择Fame View User Date Sourse,选择你所建的表里日期字段新建好之后，回到主画面，即页眉，右击选择画面脚本编辑，选择报表按钮，双击Show Window选择你刚刚选择报表按钮时起的对象名称，保存选择在组建箱里选择画面编程，动态菜单，选择一个动态菜单，下面可以选择一个空的添加，右边写上相应的描述，任务选择处理脚本选择报表按钮，SHOW Window双击，选择对象名称，保存报表详情请参考附件“12.实时报表”。

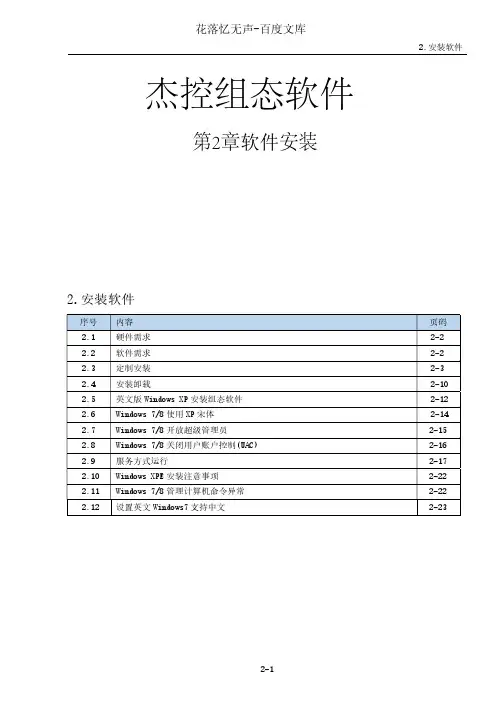

杰控第2章安装软件
2.安装软件杰控组态软件第2章软件安装2.安装软件2.1 硬件需求正确、安全、稳定的运行组态系统需要良好硬件环境:使用品牌和口碑较好计算机;CPU运行速度越快越好,建议选用双核及以上CPU配置;至少配置2G内存,大数据量和数据库应用,须具有更大内存;需要1G硬盘空间;CD/DVD光驱,通过CD/DVD安装软件时使用;主板自带并口或USB,插入加密狗使用,扩展卡兼容性欠佳;VGA和SVGA显示卡和显示器,显存需在64M以上,能支持1024*768或更高分辨率;多屏应用需配置多显卡,组态支持10幅画面显示;鼠标,声卡,如需支持声音报警，以太网卡;2.2 软件需求正确、安全、稳定的运行组态系统需要良好软件环境:建议中英文Windows 2000/XP专业版、XPE、2003/2008、Windows7/8/10专业版(32/64位); 英文操作系统须安装东亚语言包;IE6及以上版本浏览器;需要ADO+ODBC+VBScript环境;操作系统须更新最新补丁,否则不能保证系统运行稳定性:安装缺省打印机驱动,供水晶报表使用;管理员身份登录操作系统安装组态系统;SQL Server数据库平台,如MSDE 2000、SQL Server 2000/2008/2012/2014(Express)等;某些杀毒软件会阻止软件正常安装或正常运行,建议先暂停杀毒软件,或更换柔式杀毒软件; 某些计算机预装的系统有未知保护环境,阻止组态软件正常安装,需要重新安装操作系统;避免计算机中安装多种组态软件,难免冲突;最理想运行环境: Windows+SQLServer2008(Express)+Office(选项)2.3 定制安装安装程序包含文件:替换或修改Setup.bmp文件,定制安装或启动LOGO图片;修改setup.ini文件,定制安装内容及选项:;******************************************************************;安装选项;******************************************************************[Startup];(1)应用程序名称,描述,版本,发布日期AppName = FameViewAppDesc = 组态软件Version = 7.60.11VerDate = 2016-05-11;(2)是否显示安装语言选择框EnableLangDlg = Y;(3)是否安装手册,手册内容须在"Manual"或"手册"目录下电子手册 = Yes;(4)是否安装画面图库画面图库 = Yes;(5)是否安装西门子CP5611卡驱动CP5611Driver = No;(6)是否安装MSDE2000或SQLServer,安装包须拷贝到组态安装包MSDE2000或SQLServer目录 MSDE2000 = NoSAPWD = 123456;(7)是否允许选择安装路径选择路径 = Yes;(8)是否快速安装:不检查管理员级别,不显示欢迎界面,安装结束不自动运行快速安装 = No。
组态管理软件使用手册
组态管理软件使用手册
1.1 功能特点
该软件的主要功能有： 1. 多人组态：控制部分以单个控制站为单位，每个工程师负责一个或多个控制站的组态，在与
组态服务器联机状态下，可以在多个不同的工程师站上同时对一个工程进行组态。监控部分 以单个操作域为单位进行类似的多人组态，且针对流程图、调度等资源可以单个文件为最小 单位进行多人协同组态。 2. 在线下载：以单个控制站为单位检查其控制组态，确定各部分组态通过编译，并与控制器中 的组态进行比较，检测出需要下载的组态内容，然后在线进行组态下载。各部分组态在控制 器中的内存是固定且相互独立的，组态时可分别进行编辑和编译，组态下载的最小单位是一 个硬件模块、一个位号或一幅用户程序。
防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices
3. 离线下载：当检测出控制站的组态与工程师站中组态版本不一致，不允许在线下载时，可采 用离线下载，在保证现场Байду номын сангаас备安全的情况下，可以跳过与控制器中的组态内容比较步骤，直 接将工程师站中正确的组态完整下载。
4. 在线组态：在与控制器联机状态下，可直接修改控制器中组态参数的实时值，包括功能块的 参数、硬件组态数据、位号的参数。
VisualField 系统软件
组态管理软件使用手册
浙江中控技术股份有限公司
声明
严禁转载本手册的部分或全部内容。 在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。 本手册所记载的内容，不排除有误记或遗漏的可能性。如对本手册内容有疑问，请与
杰控组态指导手册
杰控组态指导手册前提：计算机已安装杰控组态软件(下面按FameView7.6为例)一、新建工程计算机安装好杰控软件后，桌面上会出现如图杰控快捷方式，双击打开软件出现下图窗口：点击窗口左上角如图按钮出现下图输入项目名称等信息，点击“确定”，新建项目成功。
二、画面组态在如图左侧树结构菜单栏选中“显示画面”，右侧出现“画面管理”，“显示属性”，“画面制作”双击“画面制作”即可进入画面编辑环境在弹出窗口中填写新建第一张画面的基本信息举例：画面名称“PIC1”画面尺寸“600*400”点击确认，进入画面菜单和工具说明请参考附件“08.画面制作”右键画面，选择画面属性，可对画面基本信息进行修改下面即可在画面根据提供的PID图进行所需流程图组态。
三、变量组态返回主界面，选择“设备通讯”，双击右侧“安装驱动”根据具体工程要求选择正确的驱动品牌和通讯方式，点击安装双击“启动驱动”，给需要启动的驱动打勾双击“设备数据表”，根据编程师提供的变量地址表预估和合理分配所需变量类型和数目。
返回主界面，选择“运行数据库”，根据要求在右侧不同的变量类型中建立变量以DI为例，双击“DI-开关只读变量”点击“新建”填写变量详细信息即可四、动画组态双击点开属性窗口这边根据你需要做动画连接，比如可见性选择条件a=b，连接变量，写下常数等于1（也就是在1的状态下可见），详情请参考附件“08.画面制作”五、报警组态，在建点的时候有需要报警的在报警一栏打上勾在扩展应用里选择变量报警，进行归档一个个添加归档进去，完成之后回到画面窗口，新建一个报警画面，拖动报警控件在组件箱变量报表，详情请参考附件“10.变量报警”六、趋势曲线，在组件箱，曲线显示里，实时曲线，拖动到曲线画面中，出现下面对话框点击实时曲线定义，把模拟量变量添加进去，详情请参考附件“11.历史数据”七、报表1.新建变量2.存档变量3.企业管理器——（Local）——数据库——新建数据库（宣化数据库名字是UserDateBase）——表——新建表4.实时报表——定义实时报表数据（有多少模拟量就定义多少数值）5.编辑报表格式6.新建报表，启动报表设计器7.下一步直接点DONE8.选择新建报表（直接点白的创建）9.从“Choose an Expert”中选择<Standard>标准报表格式;10.出现下面对话框,选择数据库来源:11.必须选择“SQL/ODBC”数据源,即执行<SQL/ODBC>按钮,出现对话框:12.选择USER Date Source13.执行<OK>按钮,出现下面对话框来选择数据表:14.选择你所建的表名，添加ADD15.添加完之后关闭，直接下一步，将表里的字段添加(ADD）到Report Filds,下一步，点击Preview Report,进入报表编辑模式（Design）设计报表格式，点击（Preview）预览样式16.设计好后保存，在默认路径下，改下文件名，后缀名（rpt）17.确定后，在编辑报表格式里可以看到该报表18.数据库——编辑数据库连接19.新建20.保存时间，触发周期改一下（根据要求），选择数据表（自己新建的表）21.选择字段名称（每个字段都要添加）22.应用数据连接，回到主画画（你可以把子画面往下拖），选择报表打印按钮，23.选择报表打印按钮后在画面上拖动出现下面画面，对象名称改一下格式文件选择你设计的报表选择时间字段，出现下面对话框，选择Fame View User Date Sourse,选择你所建的表里日期字段新建好之后，回到主画面，即页眉，右击选择画面脚本编辑，选择报表按钮，双击Show Window选择你刚刚选择报表按钮时起的对象名称，保存选择在组建箱里选择画面编程，动态菜单，选择一个动态菜单，下面可以选择一个空的添加，右边写上相应的描述，任务选择处理脚本选择报表按钮，SHOW Window双击，选择对象名称，保存报表详情请参考附件“12.实时报表”。
MCGS工控组态软件使用说明书
MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。
杰控软件基本操作技服人员培训资料课件高习辉
03
高级应用技巧
针对软件的高级功能和应用进 行了深入的讲解和演示，如数 据处理、报表生成、自动化脚 本编写等，提升技服人员的工 作效率。
04
常见问题处理
总结了软件使用过程中常见的 故障和问题，提供了相应的解 决方案和处理方法，帮助技服 人员快速解决问题。
培训效果评估
考核成绩
对参加培训的技服人员进行考核，通过测试 其软件操作技能和对培训内容的掌握程度， 评估培训效果。
01
02
解决方案：
确认数据源是否正确。
03
04
检查图表类型和设置是否符合需求。
使用软件的自动调整功能，优化图表显示 效果。
05
06
联系技术支持获取帮助。
软件使用技巧分享
提高工作效率的技巧和经验分 享
01
内容：
02
使用快捷键提高操作速度。
03
自定义界面布局，方便日常操 作。
04
善用软件的筛选和排序功能，
反馈调查
向参加培训的技服人员发放反馈调查问卷， 了解他们对培训内容、讲师和培训形式的评 价，收集改进意见。
实际操作能力评估
观察技服人员在实践操作中的表现，评估其 是否能够熟练运用所学知识解决实际问题。
未来培训计划
定期更新培训内容
根据杰控软件的新功能和技服人员的需求，定期更新培训课程和资料 ，保持培训内容的时效性和实用性。
提供常用功能的快捷按钮，方 便用户快速操作。
工作区
用于显示和编辑数据、图表的 区域。
状态栏
显示当前软件状态和操作提示 信息。
文件操作
新建
打开
保存
另存为
创建一个新的工作簿或 项目。
打开一个已存在的工作 簿或项目。
HMI 组态软件 FStudio 用户手册说明书
HMI组态软件FStudio 用户手册文档版本：01发布日期：2023-08-02本文中出现的任何文字描述、文字格式、插图、照片、方法等内容，除另有特别注明，版权均属上海繁易信息科技股份有限公司（简称“繁易”）所有，受到有关产权及版权法保护。
任何个人、机构未经繁易信息的书面授权许可，不得以任何方式复制或引用本文的任何片段。
经授权使用本文中内容的单位或个人，应在授权范围内使用，并注明“来源：繁易”。
违反上述声明者，繁易信息保留追究其法律责任的权利。
除上海繁易信息科技股份有限公司的商标外，本手册中出现的其他商标、产品标识及商品名称，由各自权利人拥有。
修订记录目录前言 (I)1产品概述 (1)1.1产品简介 (1)1.2产品技术优势 (1)1.2.1配方功能兼容性强 (1)1.2.2字符串表离散数字化 (2)1.2.3西门子标签导入速度快 (3)1.2.4宏指令易用性强 (3)1.3适用的HMI型号 (4)2安装FStudio软件 (6)2.1安装前准备 (6)2.1.1获取安装文件 (6)2.1.2提供安装环境 (6)2.2安装步骤 (7)3软件配置界面简介 (10)4快速入门 (11)4.1主要操作流程 (11)4.1.1新建工程 (11)4.1.2新建窗口 (18)4.1.3离线模拟 (19)4.1.4下载工程至HMI (20)4.2工程文件常用操作 (22)4.2.1使用U盘下载工程文件至HMI (22)4.2.3将HMI的工程文件导出至U盘 (30)4.2.4反编译上传的工程文件 (31)5文件 (34)5.1新建工程 (34)5.2打开工程 (34)5.3关闭工程 (34)5.4保存工程 (35)5.5工程另存为 (35)5.6工程密码保护 (35)5.7最近使用工程 (36)5.8退出程序 (36)6视图 (37)6.1工程 (37)6.2窗口 (38)6.2.1启动画面 (38)6.2.2公共窗口 (39)6.2.3下拉窗口 (39)6.2.4基本窗口 (40)6.2.5新建基本窗口 (40)6.2.6键盘窗口 (40)6.2.7系统窗口 (44)6.3错误 (45)6.4输出 (46)6.5大纲 (46)6.7切换元件标签的语种 (47)6.8当前状态 (48)7编辑 (50)7.1撤销 (50)7.2恢复 (50)7.3查找与替换 (50)7.4剪切 (51)7.5复制 (52)7.6多重复制 (52)7.7粘贴 (53)7.8删除 (53)7.9微调 (53)7.10对齐 (54)7.11尺寸 (54)7.12层次 (54)7.13组合 (54)7.14取消组合 (54)7.15水平居中 (54)7.16垂直居中 (54)7.17锁定 (55)7.18解锁 (55)8窗口 (56)8.1新建窗口 (56)8.2删除窗口 (56)8.3.1基本属性 (56)8.3.2背景与边框 (57)8.3.3动作与功能 (58)8.3.4定时器 (60)8.3.5定时数据传输 (62)8.4编辑启动画面 (65)8.5显示或隐藏公共窗口 (67)8.6显示或隐藏重叠窗口 (67)8.7跳转到目标窗口 (67)8.8显示网格 (67)8.9网格对齐 (67)8.10对齐线对齐 (67)8.11网格设置 (68)8.12窗口缩放 (68)9绘图 (69)9.1直线 (69)9.2折线 (72)9.3矩形 (73)9.4多边形 (78)9.5椭圆 (78)9.6弧 (79)9.7扇形 (80)9.8扇环 (82)9.9静态图片 (83)10元件 (88)10.1开关 (88)10.1.1位设定 (88)10.1.2字设定 (93)10.1.3窗口操作 (99)10.1.4功能键 (102)10.1.5数据传输 (113)10.1.6配方传输 (116)10.2指示灯 (123)10.2.1位状态指示灯 (123)10.2.2字状态指示灯 (126)10.2.3多位组合指示灯 (127)10.3数值与字符显示 (129)10.3.1数值显示 (129)10.3.2数值输入 (134)10.3.3字符显示 (139)10.3.4字符输入 (143)10.4切换开关与选单 (147)10.4.1位切换开关 (147)10.4.2字切换开关 (151)10.4.3清单与选框 (155)10.4.4下拉清单 (159)10.4.5文件浏览框 (160)10.4.6用户权限浏览 (162)10.5.1定时器 (167)10.5.2定时数据传输 (170)10.6棒图与仪表 (174)10.6.1棒图 (174)10.6.2扇形图 (178)10.6.3仪表 (182)10.6.4饼图 (185)10.7曲线图 (189)10.7.1趋势图 (189)10.7.2XY曲线 (196)10.7.3数据块显示 (201)10.7.4圆盘曲线 (207)10.8刻度 (213)10.8.1水平刻度 (213)10.8.2垂直刻度 (216)10.8.3弧形刻度 (218)10.8.4圆形刻度 (221)10.9表格 (223)10.9.1等宽表格 (223)10.9.2非等宽表格 (227)10.10滑动块 (227)10.11移动元件 (231)10.12窗口 (234)10.12.1位控制窗口 (234)10.13列表 (237)10.13.1报警与事件显示 (238)10.13.2历史数据显示 (252)10.13.3操作日志 (259)10.14实用工具 (263)10.14.1触控触发 (263)10.14.2画布 (268)10.14.3日历与时钟 (274)10.14.4二维码 (276)10.14.5条形码 (279)10.14.6PDF文档/图片 (282)10.14.7媒体播放器 (285)10.14.8VNC客户端 (288)10.15管道 (290)10.15.1水平管道 (290)10.15.2垂直管道 (295)10.15.3弯头 (295)10.16配方数据显示 (298)11库 (307)11.1地址标签库 (307)11.1.1新增位标签 (307)11.1.2新增字标签 (308)11.1.3修改标签 (310)11.1.4复制标签 (311)11.1.6导入标签 (314)11.1.7删除标签 (315)11.2文本库 (316)11.2.1新增文本 (317)11.2.2导入文本 (318)11.3声音库 (319)11.4地址监视表 (322)11.5设备标签库 (324)11.6字体格式库 (331)11.7变量标签库 (333)11.8OPC UA节点 (339)11.9图形库 (341)11.9.1浏览图形库 (341)11.9.2新增图形 (342)11.9.3批量新增图形 (345)11.10字符串表 (346)12宏指令 (350)12.1通用宏 (350)12.2子宏 (353)12.3通用宏密码设置 (356)12.4子宏密码设置 (357)13配方 (358)14设置 (364)14.1HMI设置 (364)14.2.1本地连接 (365)14.2.2远程连接 (367)14.2.3服务 (375)14.2.4打印机 (378)14.2.5键盘 (379)14.3系统设置 (380)14.3.1全局设置 (381)14.3.2扩展属性 (384)14.3.3操作日志 (385)14.3.4语种设置 (388)14.3.5常用字体模板 (390)14.3.6用户等级 (391)14.3.7用户权限 (394)14.3.8任务计划 (396)14.3.9数据采样 (399)14.3.10PLC控制 (404)14.3.11报警与事件 (420)14.3.12邮件设置 (435)14.4选项 (436)14.4.1自动更新 (436)14.4.2用户界面语言 (437)14.4.3最近常用颜色 (438)14.4.4自动加载上次关闭的工程 (439)14.4.5自动恢复 (439)14.4.7新窗口位置 (441)15工具 (443)15.1编译 (443)15.2全部编译 (444)15.3清除编译结果 (444)15.4下载 (444)15.5打包到磁盘 (445)15.6上传 (446)15.7反编译 (450)15.8离线模拟 (452)15.9在线模拟 (453)15.10解密工具 (454)15.11系统清理 (454)15.12窗口信息数据修复 (455)15.13变量标签地址索引修复 (455)16帮助 (456)16.1在线问答 (456)16.2检测更新 (457)16.3联机帮助 (457)16.4查看系统版本信息 (458)16.5查看系统更新日志 (458)17附录A-HMI与PLC通讯 (460)17.1繁易PLC (460)17.1.1HMI与繁易FL2N PLC进行串口通讯 (460)17.1.3HMI与FL3 PLC进行以太网通讯 (474)17.2汇川PLC (480)17.2.1HMI与汇川H2u PLC进行串口通讯 (480)17.2.2HMI与汇川H3u PLC进行串口通讯 (485)17.2.3HMI与汇川H3u PLC进行以太网通讯 (490)17.2.4HMI与汇川H5u PLC进行串口通讯 (496)17.2.5HMI与汇川H5u PLC进行以太网通讯 (499)17.3倍福PLC (505)17.3.1HMI与倍福PLC（Windows CE+TwinCA T 3）进行以太网通讯（地址标签） (506)17.3.2HMI与倍福PLC（Windows 7+TwinCAT3）进行以太网通讯（地址标签） (531)17.3.3HMI与倍福PLC（Windows CE+TwinCA T 2）进行以太网通讯（地址标签） (552)17.3.4HMI与倍福CX9020 PLC进行以太网通讯（使用变量标签） (568)17.4基恩士PLC (580)17.4.1HMI与基恩士KV-N60AT PLC进行串口通讯 (580)17.4.2HMI与基恩士KV8000 PLC进行以太网通讯（使用变量标签） (583)17.5欧姆龙PLC (591)17.5.1HMI与欧姆龙CJ/CS/CP系列PLC进行串口通讯 (591)17.5.2HMI与欧姆龙CP1H/CP1L系列PLC进行串口通讯 (595)17.5.3HMI与欧姆龙NX1P2 PLC进行以太网通讯（使用绝对地址） (599)17.5.4HMI与欧姆龙NX1P2 PLC进行以太网通讯（使用地址标签） (605)17.5.5HMI与欧姆龙CJ2M PLC进行以太网通讯 (614)17.5.6HMI与欧姆龙CP1W-CIF41以太网模块进行通讯 (618)17.5.7HMI与欧姆龙NJ1500 PLC进行以太网通讯（使用变量标签） (622)17.6三菱PLC (631)17.6.2HMI与三菱FX3U/FX3G PLC进行串口通讯 (634)17.6.3HMI与三菱FX3U-232BD模块进行串口通讯 (637)17.6.4HMI与三菱FX3U-485BD模块进行串口通讯 (641)17.6.5HMI与三菱Q系列/L系列PLC进行以太网通讯 (645)17.6.6HMI与三菱FX5U PLC进行以太网通讯 (651)17.6.7HMI与三菱FX5U PLC进行串口通讯 (655)17.6.8HMI与三菱FX3U-ENET-ADP模块进行以太网通讯 (660)17.6.9HMI与三菱Q02-QJ71C42模块进行串口通讯 (664)17.7松下PLC (669)17.7.1HMI与松下FP0 PLC进行串口通讯 (670)17.7.2HMI与松下FPX PLC进行串口通讯 (673)17.8台达PLC (676)17.8.1HMI与台达DVP PLC进行RS232通讯 (676)17.8.2HMI与台达DVP PLC进行RS485通讯 (680)17.8.3HMI与台达AS系列PLC进行串口通讯 (683)17.8.4HMI与台达AS系列PLC进行以太网通讯 (689)17.9西门子PLC (696)17.9.1HMI与西门子S7-200 PLC进行串口通讯 (696)17.9.2HMI与西门子S7-200 SMART PLC进行以太网通讯 (699)17.9.3HMI与西门子S7-200 CP-243-1模块进行以太网通讯 (704)17.9.4HMI与西门子S7-300以太网模块进行通讯 (715)17.9.5HMI与西门子S7-300 PLC进行串口通讯 (725)17.9.6HMI与西门子S7-1200/S7-1500 PLC进行以太网通讯 (728)17.9.7HMI与西门子S7-400 PLC进行以太网通讯 (739)17.9.8HMI与西门子S7-1200/S7-1500 PLC进行以太网通讯（S7-Plus标签通讯） (749)17.10AB PLC (756)17.10.1HMI与AB Micro 850 PLC进行串口通讯（使用地址标签） (756)17.10.2HMI与AB Micro 850 PLC进行以太网通讯（使用地址标签） (763)17.10.3HMI与AB ControlLogix PLC进行以太网通讯 (769)17.10.4HMI与AB 5069-L350ERM PLC进行以太网通讯（使用变量标签） (782)17.11HMI与支持Modbus RTU协议的设备进行串口通讯 (791)17.11.1连线方法 (791)17.11.2配置支持Modbus RTU协议的设备 (793)17.11.3配置HMI (793)17.11.4地址格式说明 (795)17.12HMI与支持Modbus TCP协议的设备进行以太网通讯 (797)17.12.1连线方法 (797)17.12.2配置支持Modbus TCP协议的设备 (798)17.12.3配置HMI (798)17.13HMI与支持CODESYS_V3_TCP协议的设备进行以太网通讯（使用变量标签） (801)17.13.1连线方法 (801)17.13.2配置PLC (801)17.13.3配置HMI (804)18附录B-典型配置案例 (814)18.1用户等级 (814)18.1.1使用场景 (814)18.1.2配置步骤 (814)18.1.3验证方法 (818)18.2用户权限 (821)18.2.2配置步骤 (822)18.2.3验证方法 (828)18.3宏指令 (833)18.3.1使用场景 (833)18.3.2配置方法 (833)18.3.3验证方法 (838)18.4使用多个HMI同时监控PLC的数据 (841)18.4.1使用场景 (842)18.4.2配置方法 (842)18.5使用FTP功能远程访问HMI的文件 (847)18.5.1使用场景 (847)18.5.2配置方法 (848)18.5.3验证方法 (849)18.6自定义库文件 (850)18.6.1使用场景 (850)18.6.2配置方法 (850)18.6.3验证方法 (853)18.6.4注意事项 (854)19附录C-系统信息 (855)19.1HMI的寄存器说明 (855)19.1.1字寄存器 (855)19.1.2位寄存器 (876)19.2内置函数 (879)19.2.1读写函数 (879)19.2.3CRC校验 (897)19.2.4矢量图 (897)20附录D-术语 (905)前言概述感谢您选择繁易的产品。
组态安装配置完整说明
1安装组态王；安装目录d:\ Program Files\....安装光盘版时，安装随盘附带的驱动程序及加密狗程序安装破解版时，安装外部驱动程序，不安装加密狗程序2安装采集程序；安装目录d:\ Program Files\....3安装虚拟串口程序（采集程序与组态串口通讯），安装目录d:\ Program Files\.....安装完成第一次运行时，按照提示输入使用密码KEY：User Name: dT2003Serial Number: 4D90-C7B3-EE33-4304-33B3-A776-AA86-C76F-E62D-4E25启动运行后配置好串口COM4~COM5,COM6~COM7；配置方法，在窗口右侧两个串口选择栏选好串口好，点击ADD按钮即可，配置完成后关闭窗口。
4注册波形控件：开始-运行regsvr32 D:\郑西线绝缘在线检测\wave\XjScanWave.ocx-回车。
“D:\郑西线绝缘在线检测\wave”为存放控件“XjScanWave.ocx”的文件夹，根据实际情况输入。
安装IIS程序（波形查询），发布wave_data为目录可以浏览方式。
（1）在采集程序安装目录里有一个“Wave_Data”的文件夹，如果没有可以手动添加一个名为“Wave_Data”的文件夹，点击右键，如图所示：（2）“控制面板”-“管理工具”-Internet 信息服务1安装SQL SERVER 2000数据库(数据库用户名和密码为sa)；第一步：将Microsoft SQL Server 2000安装光盘放入光驱中，安装程序会自动运行出现版本选择界面，我们以选择个人版为例。
如下图：图1 版本选择第二步：在接下来的界面中选择“安装SQL Server 2000组件”选项。
如下图：图2 选择安装组件第三步：接着选择“选择安装数据库服务器”。
如下图：图3 选择安装数据库服务器第四步：稍后才开始出现安装向导，点击“下一步”后出现“计算机名”窗口。
杰克逊第2安装说明书
杰克逊第2安装说明书
1、GX-Works2是三菱电机新一代PLC软件，具有简单工程（Simple Project）和结构化工程（Structured Project）两种编程方式。
2、支持梯形图、指令表、SFC、ST及结构化梯形图等编程语言。
3、可实现程序编辑，参数设定，网络设定，程序监控、调试及在线更改，智能功能模块设置等功能。
4、适用于Q、QnU、L、FX等系列可编程控制器。
5、兼容GX Developer软件。
6、支持三菱电机工控产品iQ Platform综合管理软件iQ
7、具有系统标签功能，可实现PLC数据与HMI、运动控制器的数据共享
安装：
1.双击运行setup.exe
2.选择确定，并点击下一步
3.输入信息
①姓名、公司名随便写
②产品ID在文件夹的序列号.txt 中,随便选一个就好
04选择安装路径
05确认信息，等待安装过程
06安装使用说明书
点击“是”
07完成安装
√
测试：
1.新建工程
选择系列、类型
双击编写一个简单的梯形图程序
02转换
03模拟运行
POWER、RUN显示灯绿色，软件程序正常运行
点击模拟停止，窗口关闭
PS.模拟停止后程序不能编辑，可能是因为打开了读取模式，改成写入模式即可。
杰控组态手册00.目录
目录第一部分使用基础第1章 系统简介1.1 软件介绍…………………………………..…………………………………………………1-11.2 特色概括……………………………………………………..………………………………1-11.3 软件结构图………………………………………………..…………………………………1-21.4 产品分类………………………………………..……………………………………………1-2第2章 安装软件2.1 硬件需求………………………………………………………………..……………………2-12.2 软件需求…………………………………………………………………..…………………2-12.3 开始安装………………………………………………………………..……………………2-12.4 启动系统……………………………………………………………..………………………2-4第3章 使用加密狗3.1 加密狗介绍………………………………………………………..…………………………3-13.2 加密狗驱动………………………………………………………..…………………………3-13.3 测试加密狗………………………………………………………..…………………………3-13.4 升级加密狗………………………………………………………..…………………………3-23.5 改变授权方式…………………………………………………..………………………………3-2第4章 组态管理器4.1 启动管理器…………………………………………..…………………………………………4-14.2 新建项目………………………………………………..………………………………………4-24.3 备份项目………………………………………………..………………………………………4-24.4 调入项目……………………………………………..…………………………………………4-34.5 运行期限……………………………………………..…………………………………………4-44.6 锁定项目……………………………………………..…………………………………………4-54.7 启动项目……………………………………………..…………………………………………4-6第5章 系统设置5.1 定制系统……………………………………………..…………………………………………5-15.2 启动任务……………………………………………..…………………………………………5-25.3 自动登录……………………………………………..…………………………………………5-25.4 存储数据库类型…………………………………………..……………………………………5-3第二部分基本应用第6章 设备通讯6.1 驱动程序介绍………………………………………………………………………………….6-016.2 常用驱动程序………………………………………………………………………………….6-016.3 安装驱动程序……………………………………………………………………………….…6-026.4 添加驱动程序…………………………………………………………………………………6-036.5 卸载驱动程序…………………………………………………………………………………6-046.6 启动驱动程序…………………………………………………………………………………6-046.7 设备数据表介绍………………………………………………………………………………6-056.8 定义设备数据表………………………………………………………………………………6-066.9 设置串口驱动程序……………………………………………………………………………6-086.10 设置以太网驱动程序………………………………………………………………………….6-086.11 设置串口转以太网驱动程序………………………………………………………………….6-096.12 查看通讯状态……………………………………………………………………………….6-106.13 查看通讯数据…………………………………………………………………………….…6-11第7章 运行数据库7.1 运行数据库介绍………………………………………………………………………………7-037.2 定义运行数据库………………………………………………………………………………7-047.3 编辑运行数据库………………………………………………………………………………7-057.4 外部模拟变量(AI/AO/AR) …………………………………………………………………7-077.5 外部开关变量(DI/DO/DR) …………………………………………………………………7-127.6 内部模拟变量(VA) …………………………………………………………………………7-137.7 内部开关变量(VD) …………………………………………………………………………7-157.8 文本变量(VT) ………………………………………………………………………………7-167.9 存档变量(DOC) …………………………………...……………………………..…………7-177.10 计算功能(CA) ………………………………………………………………………………7-187.11 比较功能(CMP) ……………………………………...…………………………………..…7-217.12 系统功能(FB) ………………………………………………………………………………7-227.13 定时功能(TM) ………………………………………………………………………………7-247.14 函数解析功能(FX) …………………………………………………………………………7-257.15 查看运行数据库……………………………………………………………….……………7-267.16 应用示例7.16.1 通过AI/AR,得到设备中的某数据值…………………………….…….…..……7-277.16.2 通过DI/DR,得到设备中的某数据位…………………………….…………..….7-277.16.3 快速添加变量………………………….……….……………………………..……7-277.16.4 分类显示变量………………………….……….……………………………..……7-287.16.5 随机数………………………………………………………………………………7-297.16.6 自动递增的数…………………………….……………………………………...7-297.16.7 自动递减的数……………………………..……………………………….….……7-297.16.8 当前的日期/时间信息…………………….…………………………..…….…….7-307.16.9 系统启动和运行的时间………………….……………………………..….……7-307.16.10 当前计算机系统的信息………………………………………..…….………….7-317.16.11 系统的工作路径……………………………………………..….……………….7-317.16.12 变量累加……………………………..………………………….….……………7-317.16.13 脉冲输出………………………….………………….………………..…………7-317.16.14 计算变量为1的时间…………………………………………….………………….7-327.16.15 计算变量的变化值………………….………………………………….…..……7-327.16.16 统计变量的变化次数……………………….………………………………...……7-337.16.17 变量的分钟统计值………………….…………………………………………...…7-347.16.18 变量的小时统计值……………………………………..……….…….……………7-347.16.19 数学运算………………………………..………….………………….……………7-347.16.20 三角运算………………………………..………….………………….……………7-357.16.21 逻辑运算………………………………..………….………………….……………7-367.16.22 用FX实现复杂运算…………………………………………………………………7-367.16.23 数值转换………………………………..………….………………….……………7-377.16.24 控制变量报警的工作状态…………………………………………………………7-387.16.25 控制历史存档的工作状态…………………………………………………………7-387.16.26 控制系统信息的工作状态…………………………………………………………7-387.16.27 退出系统………………………………..…………..………………….……………7-387.16.28 系统维护………………………………..………….………………….……………7-397.16.29 转换数值为时间格式(HH:MM:SS)…………………………………………………7-397.16.30 得到设备号的通讯状态(1)……………………………………………..…………7-407.16.31 得到设备号的通讯状态(2)……………………………………………..…………7-407.16.32 弹出对话框…………………………………………………………………………7-417.16.33 运行应用程序………………………………………………………………………7-417.16.34 记录变量事件………………………………………………………………………7-427.16.35 变量发生变化时,打开指定画面…………………………………………………7-427.16.36 播放声音……………………………………………………………………………7-437.16.37 每隔5秒执行某任务………………………………………………………………7-447.16.38 整点执行某任务……………………………………………………………………7-447.16.39 每天结束时执行某任务……………………………………………………………7-447.16.40 每月结束时执行某任务……………………………………………………………7-457.16.41 使变量支持设备冗余………………………………………………………………7-457.16.42 使内部变量具有记忆功能…………………….……………………………………7-467.16.43 某变量的每天统计值……………………………………………………………….7-46 第8章 画面制作8.1 画面文件管理…..…………………………..……………..……….………….…………….8-04 8.2 启动画面制作程序………………………………………..…….…………….…………….8-05 8.3 画面制作平台……………………………………………….……………………………….8-05 8.4 画面属性…………………………….……………………………………………..………..8-06 8.5 画面选项8.5.1 工具箱/组件箱/状态条…………………………….……………….…….……….8-078.5.2 网格…………………………….…………………….……………….…………….8-078.5.3 画面锁定……………………………………………….……………..…………….8-078.5.4 全屏显示…………………………….………………….……………….………….8-078.5.5 自动存储……………………………………………….……………..…………….8-078.5.6 缺省字体………………………………………………….………….….………….8-088.5.7 缺省颜色………………………………………………….………….….………….8-088.5.8 显示图层………………………………………………….………….…….……….8-08 8.6 基本操作8.6.1 增加对象…………………………………………………….……..….……………8-088.6.2 选择对象…………………………….……………………….……..………………8-088.6.3 修改对象尺寸……………………………………………….…..…….……………8-098.6.4 移动对象………………………………………………………...…….……………8-098.6.5 删除对象……………………………………………………..….…….………….8-098.6.6 修改对象属性…………………………………………………...…….………….8-098.6.7 剪切对象……………………………….………………………....….…………8-098.6.8 复制对象………………………………………………..………….….……………8-098.6.9 批量复制…………………………….……………………..………….………….8-098.6.10 拷贝对象……………………………………….……..……………….………….8-108.6.11 粘贴对象…………………………………….………..……………….………….8-108.6.12 排序对象…………………………………………..………….……….………….8-108.6.13 调整对象…………………………………………………….………...………….8-108.6.14 成组对象…………………………………………………….…..…….………….8-118.6.15 拆组对象……………………………………………..…….………….………….8-118.6.16 打包对象………………………………………………………...…….………….8-118.6.17 组内编辑………………………………………………..……….…….………….8-128.6.18 测试画面……………………………………………………...……….………….8-128.6.19 使用图库………………………………………………...…….……….…………8-128.6.20 颜色替换…………………………….………………………….……………….……8-128.6.21 变量替换…………………………………………………….………...……………8-13 8.7 对象基本属性…………………………………………………….………...…………8-14 8.8 对象增强属性…………………………………………………….………...………………8-148.8.1 脚本名称……………………………………..…..………………….………………8-158.8.2 操作级别……………………………………………………....…….………………8-158.8.3 激活条件…………………………….……………………..……………..……….8-168.8.4 内容提示………………………………………..………..………….…………….8-178.8.5 选中提示………………………………………………..……..…….…………….8-178.8.6 签名确认…………………………………………..……..………….…………….8-188.8.7 记录事件……………………………………..…………..………….…………….8-188.8.8 隐藏控件………………………………………………..…..……….…………….8-18 8.9 文本标签………………………………………………….……...…………….…………….8-18 8.10 文本变量…………………………………………….……………..………….….…………8-19 8.11 图形…………………………………………………………….…..…………..…………….8-24 8.12 立体图形…………………………………………………….…….…………..……………8-30 8.13 位图………………………………………………….………………………..………………8-33 8.14 流动管道……………………………………………….……………………..………………8-34 8.15 转动彩轮………………………………………………………….…………..………………8-35 8.16 普通按钮………………………………………………………………….….….……………8-36 8.17 自锁按钮………………………………………………………………….….….……………8-38 8.18 图标按钮…………………………………………………….…………….….………………8-39 8.19 开关按钮…………………………….…………………………………….….………………8-41 8.20 多选框…………………………………………….…………………………..………………8-41 8.21 单选框………………………………………….……………………………..………………8-42 8.22 选择框…………………………………………………….………….……….………………8-43 8.23 选择列表………………………………….………………………….……….………………8-44 8.24 进度条……………………………………………………….……….……….………………8-45 8.25 滑动标尺…………………………………….…………………….………….………………8-45 8.26 增减控件……………………………………….………………….………….………………8-46 8.27 动画播放……………………………………….…………………….……….………………8-47 8.28 日期/时间……………………………………………..….……….………….………………8-47 8.29 模拟时钟………………………………………….…………….…………….………………8-48 8.30 日期拾取器………………………………………………….….…………….………………8-48 8.31 时间拾取器………………………………………….………….…………….………………8-49 8.32 Web页浏览……………………………………….……………….…….…….…………….8-50 8.33 圆盘仪表……………………………….………………………….………….…………….8-50 8.34 数码管…………………………………………….……………….………….…………….8-51 8.35 90度仪表…………………………….…………………………….………….……………8-51 8.36 计数器……………………………………………………………….………..………………8-52 8.37 开关…………………………………………………………………….….….………………8-52 8.38 图片框………………………………………………………….……….…….………………8-53 8.39 表格控件…………………………………………….………………….…….………………8-53 8.40 子窗口……………………………………………………….…………….….………………8-56 8.41 子画面…………………………………………….…………………………….……………8-568.42 功能热键……………………………….…………………………………….………………8-578.43 定时器…………………………………………….………………………….………………8-578.44 变量事件…………………………………….……………………………….………………8-588.45 鼠标区域……………………………………….…………………………….………………8-588.46 实时曲线…………………………………………….……………………….………………8-588.47 画面脚本……………….…………………………….…………………………..….………8-618.48 画面变量………………………….…………………………………………………….……8-648.49 动态菜单……………………………………………………………………..………………8-668.50 画面脚本编程示8.50.1 变量操作……………………….…………….…….……………….…….…………8-678.50.2 画面操作……………………..………………….………….……….………………8-678.50.3 打开与关闭子画面……………………………….………………...………….……8-678.50.4 显示口令输入窗口………………………………….………….…...………………8-678.50.5 显示时间选择窗口……………………………………….….……..….……………8-688.50.6 显示弹出菜单……………………………………………….……..…..……………8-688.50.7 显示用户登录/注销窗口…………………………………………..….……………8-688.50.8 退出监控系统………………………………………….…………...….……………8-698.50.9 退出Windows…………………………………..….…………..………………….…8-698.50.10 执行应用程序…………………………………..….…………….…….……………8-698.50.11 激活应用程序窗口……………………………..………………….…..……………8-698.50.12 显示操作信息窗口……………………………..……….……..……………………8-698.50.13 在线修改变量量程范围………………………..……………..……….……………8-708.50.14 在线修改变量报警参数…………………………..………………..….……………8-708.50.15 实现等待延时操作…………………………………..……………..….……………8-708.50.16 画面打印………………………………………………..…………..….……………8-718.50.17 使用画面变量实现复杂控制……………………………..………..….……………8-718.50.18 退出画面显示……………………………………………..………..….……………8-728.50.19 隐藏画面显示…………………………...……………….………..….……………8-72第9章 画面显示9.1 自动启动画面显示…………………………………………………………...……………….9-029.2 画面显示属性…………………………………………………………..…….……………….9-029.3 多窗口显示…………………………….…………………………………………..………….9-039.4 多屏显示………………………………………………………………..…….……………….9-059.5 多屏显示………………………………………………………………..…….……………….9-059.6 画面漫游…………………………….………………………………………………..……….9-069.7 通过命令行启动画面显示………….………………………………………………..……….9-06第三部分扩展应用第10章 变量报警10.1 设定变量报警….…………………………………..…………………………...……..……10-0110.2 定义报警变量….…………………………………………..…..…….……………..………10-0210.3 设置报警信息的存储和自动打印….………………………....….………………..………10-0510.4 设置报警信息颜色….………………………………………....…….……………..………10-0610.5 启动变量报警任务….………………………………………....…….……………..………10-0710.6 报警状态列表….………………………………………….…....…………………..………10-0710.7 报警信息列表….…………………………………………………..……………...…..……10-0810.8 查询报警信息….………………………………………….…..…………..………..………10-0910.9 在线修改变量报警值….……………………………………..……….……..……..………10-1110.10 有关变量报警的系统变量….…………………………………..……….……..…..………10-1110.11 编写脚本控制报警….………………………………………………………………...……10-11第11章 历史数据11.1 设置历史数据库….………………………………………….…………….…………..…….11-111.2 存储历史数据….………………………………………….………………….………..…….11-311.3 定义历史曲线查询方案….…………………………………….…..………………....….….11-311.4 查询历史曲线….………………………………………….…………………………...…….11-411.5 查询历史数据….…………………….…………………………..…..…………….….…….11-7第12章 实时报表12.1 示例描述….……………………………………….………………………………..………..12-112.2 定制实时报表功能….………………………………….…………………………..………..12-112.3 启动实时报表任务….………………………………………………………….…..………..12-212.4 定义实时报表数据….……………………………………………………….……..………..12-212.5 制作实时报表格式….……………………………………………………….……..………..12-312.6 定义自动实时报表打印任务….…………………………………………….……..………..12-612.7 通过系统功能(FB)执行实时报表….……………………………………….……..………..12-712.8 通过画面脚本执行实时报表….…………………………………………………...………..12-7第13章 配方应用13.1 示例配方….………………………………………………………….……………..………..13-113.2 定制配方功能….……………………………………………………….…………..………..13-113.3 制作配方文件….………………………………………………………….………..………..13-213.4 配方文件编号….…………………………………………………………….……..………..13-413.5 配方管理组件….……………………………………………………………….…..………..13-513.6 使用系统功能传送配方….………………………………………………………...………..13-8 第14章 用户管理14.1 功能描述….……………………………….………………………...….………..…………..14-114.2 例子说明….…………………………………………………..….…….…….…..…………..14-114.3 启动用户管理任务….…………………………………..……….…….…………………..14-214.4 定制用户管理功能….…………………………………..……….………….…...…………..14-214.5 定义操作级别….……………………………………….………………..…….…...………..14-314.6 定义管理员/操作用户….……………………….………………………..…….…………...14-414.7 定义画面中按钮的级别….………………………….………………………….…..……..14-714.8 用户登录、注销….……………………………………….…………………….…..……..14-814.9 用户管理….……………………………………………….…………………….…..……..14-814.10 有关变量….………………………………………………….………………….…..……..14-9第15章 系统信息15.1 功能描述….…………………………………………...…………………………....……….15-115.2 定制系统信息….………………………………….…..…………………………....……….15-115.3 启动信息信息….……………………………………..……………………….…....……….15-215.4 选择设置系统信息….…………………………………..……………………….………….15-215.5 生成系统信息….………………………………………..………………………..………….15-315.6 查询系统信息….………………………………………….……………………...………….15-415.7 暂停和启动响应系统信息….……………………………..…………..………...………….15-615.8 输出系统信息….…………………………………………..…………..…………...……….15-6第16章 OPC服务器16.1 启动OPC服务器…….………………………….……………….………………...………..16-116.2 OPC服务器名称….……………………………………………………..…………..………..16-116.3 访问运行数据库….…………………………………………….……………….….………..16-116.4 访问设备数据表….……………………………………….…………………….….……….16-216.5 远程访问OPC服务器…………………………………….…………………….….……….16-3第17章 OPC客户17.1 定制OPC客户功能….……………………….…………………………..………….…...17-117.2 制作OPC变量文件….…………………………….…………………....………………..17-217.3 安装OPC客户驱动程序….……………………….…………………..…………….…...17-717.4 选择OPC客户驱动程序….……………………….……………………..…………..…..17-717.5 定义设备数据表….………………………………….…………….....……..……..……...17-717.6 查看OPC客户工作状态….…………………………………………...….………...…...17-8第四部分增强应用第18章 双机冗余18.1 功能描述….…………………………………………..….……………..…….………...…...18-118.2 定制双机冗余功能….…………………………………..……………….….…..……...…...18-118.3 设置双机冗余参数….……………………………………..…………….….…..……...…...18-218.4 启动双机冗余功能….………………………………………..………….….…..……...…...18-218.5 双机冗余工作模式….…………………………………………..…..…….….………...…...18-318.6 双机冗余工作过程….……………………………………………..…..….….………...…...18-318.7 冗余工作状态变量….………………………………………………..……….………...…...18-418.8 查看冗余工作状态….…………………………………………………..….…………...…...18-4第19章 全局变量19.1 功能描述….…………………………………………………………………..………....…...19-119.2 定制全局变量….………………………………………………………………..……....…...19-119.3 启动全局变量….…………………………………………………………………...…...…...19-219.4 定义项目邻居….…………………………………………………………….………….…...19-219.5 定义全局变量….……………………………………………………………….....………....19-319.6 监视全局变量….………………………………………...…………….………….…….…...19-3第20章 变量组20.1 功能描述….………………………………………………………………………...……...20-120.2 定制变量组….………………………………………………………….…………..……...20-120.3 启动变量组….……………………………………………………………….……..……...20-220.4 编辑变量组文件….………………………………………………………….……..……...20-220.5 启动变量组文件….………………………………………………………….……..……...20-320.6 应用举例….………………………………………………………………….……..……...20-3第五部分数据库应用第21章 数据库基础21.1 选择数据库类型……………………………………………………………..…….……….21-0121.2 建立ACCESS数据库及数据源………………………………………….…….....…..….….21-0121.3 建立SQL Server数据库及数据源……………………………………………..…...…….21-0321.4 使用系统提供的数据库及数据源……………………………….…….………..…...…….21-0721.5 维护数据库………………………………………………...……………..………..……….21-0821.6 数据库应用介绍…………………………..………………...………………………..…….21-10第22章 数据库连接22.1 功能描述…………………………………………..………………………..……...………...22-122.2 建立数据库连接文件………………………………..………..…………………...………...22-122.3 进行数据库连接………………………………………..………………..………...………...22-822.4 启动数据库连接…………………………………………..…………...……………..……...22-8第23章 实时数据连接23.1 功能描述……………………………………………………………………..……...……….23-123.2 建立实时数据库连接文件…………………………………………………..………...…...23-123.3 进行实时数据库连接…………………………………………………....……..……...…...23-423.3 启动实时数据库连接……………………………………………….….………….…….....23-4第24章 XML数据连接24.1 功能描述……………………………………………………….……………………...……...24-124.2 定制XML连接……………..…………..………………….…….……………………...……...24-124.3 定义XML数据连接文件……………..……..…………….……….……………………...…...24-324.4 启动XML数据连接…………………………………...……..…….……....…………….……..24-524.5 查看XML文件……………………………….…………...…..……...…...…………….….…...24-5第25章 数据库操作25.1 数据库表格查询….…………………………..………...…..……….....…………...……...25-0125.2 数据库曲线查询….…………...…..…………..……………………….…………...……...25-0425.3 数据库表格控件….…………...…..……………..………………….……………...……...25-0525.4 数据库字段列表….…………...…………………..………………...….…..……...……...25-0625.5 删除数据库内容….…………...…..………………..………………...….………...……...25-0725.6 数据库脚本编程….…………...…..…………………..……………...….………...……...25-0825.7 存储过程脚本编程….…………...…..……………………………...……………...……...25-1025.8 数据库记录平均统计…..…...…..………………………………...……...………...……...25-1025.9 把数据库记录导出到Excel中…...………………………………...……………...……...25-1125.10使用ADO访问数据库….…………...…..……………………………...…..………...……...25-13第26章 数据库报表26.1 功能描述….…………...…..………………………………………...……………..…..…..26-0126.2 目标数据库….…………...…..………………………………...…...………….….…..…..26-0126.3 启动报表设计器….…………...…..…………………………...…...………….….…..…..26-0126.4 新建报表格式….…………...…..…………………………………...………….….…..…..26-0226.5 编辑报表格式….…………...…..………………………………......……………..…..…..26-0426.6 保存报表格式….…………...…..………………………………......……………..…..…..26-0726.7 组态报表打印按钮….…………...…..…….……………….……....…….………..…..….26-0826.8 脚本控制报表打印按钮….…………...………..………..………....……………..…..…..26-1026.9 执行报表打印….…………...…..……….………………………….……………..…..…..26-11第六部分编程应用第27章 全局脚本27.1 编写全局脚本文件……...…..……….…………………...…………….…………..…..…...27-127.2 启动全局脚本任务……...…..……….……………………….…..…….…………..…..…...27-227.3 全局脚本策略……...…..……….…………………………….…………………….…..…...27-227.4 启动/停止脚本策略……...…..……….………………………….…….…………..…..…...27-327.5 调用全局脚本文件……...…..……….…………………………...…….…………..…..…...27-3第28章 用户编程28.1 功能描述……...…..……….………………………………………….…………….…..…….28-128.2 定制用户编程……...…..……….…………………………………………….…….…..…….28-128.3 启动用户编程……...…..……….…………………………………………….…..….…..…..28-228.4 定义编程变量……...…..……….…………………………………………….…...….…..…..28-228.5 编写程序……...…..……….………………………………………………….…….….……..28-328.6使用系统提供的API编程………….………………………………………….…….….……..28-3第七部分数据服务第29章 网络服务器29.1 功能描述……...…..……….…………………….…………………………..………….….....29-129.2定制网络服务器……...…..……….…………………………….………..…….……….….....29-129.3 启动网络服务器……...…..…………………………………….………..……….…….….....29-229.4设置网络服务器……...…..……….…………………………….………..………….….….....29-229.5 定义数据变量包……...…..……………………………………...………………….….….....29-329.6 查看网络服务器工作状态……...…..…….….………………….……………………..….....29-429.7 FMTCP协议……...…..……………….……………...………………………………..….….....29-529.8 MODBUS-TCP协议………………………….…………………………………………...……....29-929.9 通过FMTCP实现C/S结构……...…..…………………………….……………………….....29-11第30章 串口服务器30.1 功能描述……...…..……….…………………………………….…….……………..……...30-130.2 定制串口服务器……...…..……….…………………………….…….……………..……...30-130.3 启动串口服务器……...…..………………………………………..….……………..……...30-230.4 设置串口服务器……...…..…………………………………………………………..……...30-230.5 定义数据变量包……...…..……………………………………………...…………..……...30-230.6 查看串口服务器状态……...…..…….….……………………………….…………..……...30-330.7 FMCOM协议……...…..…………………………...……………………….…………..……...30-430.8 MODBUS RTU协议………………………………………………………………….….……...30-8 第31章 ADSL服务器31.1 功能描述……...…..……….…………………………….…………………..……….…..…...31-131.2 定制ADSL服务器……...…..……….……………………..….…………….….…….…..…...31-131.3 启动ADSL服务器……...…..……………………………….……………….……….…..…...31-231.4 设置ADSL服务器……...…..…….……………………..….….…………….……….…..…...31-231.5 支持FMADSL协议……...…..………………………...………..…………….……….…..…...31-3第32章 短信数据服务32.1 功能描述……...…..……….…………………………….……………….………….…..…...32-132.2定制短信数据服务……...…..……….…………………….…………….…….…….…..…...32-132.3 启动短信数据服务……...…..………………………….….…………….………….…..…...32-232.4连接短信模块……...…..…….………………………….….…………….………….…..…...32-232.5 编辑短信内容……...…..……………………………………..………….………….…..…...32-232.6 定义接收号码……...…..……..…………………..…………..…………….……….…..…...32-432.7报警短信发送……...…..……………….………...………..………….……….…….…..…...32-4第33章远程连接服务器33.1 功能描述……...…..……….…………………………….………..………………….…..…...33-133.2定制远程连接服务器……...…..……….………………….………..………….…….…..…...33-133.3 启动远程连接服务器…….…..………………………….….……………………….…..…...33-233.4设置远程连接服务器…….….………………………….….………..……………….…..…...33-233.5 开放本地TCP端口…….…………………………………..……………..………….…..…...33-233.6设置远程站……...…..……..…………………..…………..………….………..…….…..…...33-333.7 使用MB_GPRS驱动…….…..……………….………...………..………….………….…..…...33-3第34章 MSN数据服务34.1 功能描述……...…..……….……………………..……….………………………….…..…...34-134.2 定制MSN数据服务……...…..……….………………..…….………………….…….…..…...34-134.3 启动MSN数据服务…….…..………………………………..….……………………….….....34-234.4 登录MSN服务器…….….…………………………..……………………………….…..…...34-234.5 编辑信息内容…….…………………………………..…………………………….…..…...34-234.6分配信息发送……...…..……..…………………..………..………….……..…….…..…...34-434.7报警信息发送…….…..……………….………...……..………….……………….…..…...34-4 附录A 常用驱动A01. S7PPIA02. S7200A03. MPIA04. S7COMA05. S7TCPA06. S7N(PB)A07. S7N(IE)A08. DPNA09. SNPA10. GE-TCPIPA11. MBRTUA12. MBTCPIPA13. HOSTLINKA14. MC-PCLINKA15. DF1-SLC500A16. MODBUS与S7-200A17. MC-QTCPIPA18. MBRTU/TCPA19. MBAC31/TCPA20. UNI-TELWAYA21. FINS/TCPA22. MASTERK附录B 脚本函数简介。
志杰餐饮管理系统安装、维护说明书
志杰FBsmart3.5系统操作手册1数据初始化 (5)1.1 加密狗安装 (5)1.2 数据库连接 (6)1.3 数据初始化 (6)1.3.1工具栏的使用 (6)1.3.2数据维护 (7)1.3.3基础数据的录入 (7)1.3.4操作指南：（见示例“餐别维护”、“菜品维护”其余维护类似） (7)1.3.5数据维护顺序 (17)2客户会员管理部分 (23)2.1客户管理 (23)2.1.1客户管理（单位客户、个人客户、散客升级、客户拜访单、客户意见单、满意度登记、积分兑换、积分修改） (23)2.1.2会员卡发卡（卡类型、发卡管理、会员卡储值、卡信息修改、会员卡查询、会员卡结算） (25)2.1.3读卡器硬件初始化 (25)2.1.4读卡器软件初始化 (26)2.1.5字典维护（客户类型等） (27)2.1.6应收款管理（应收款入帐、预收款缴纳） (28)2.1.7报表管理（应收款消费明细,近日生日客户,会籍费查询,一卡通消费明细,单店卡消费明细） (28)2.1.8系统（管理、系统设置、退出） (28)2.1.9短信中心 (28)3前台点单收银部分 (30)3.1.1开台\加单 (30)3.1.2加台换台 (30)3.1.3退单 (31)3.1.4拆并帐 (31)3.1.5预定到达 (31)3.1.6结算 (31)3.1.7结算查看 (33)3.1.8关联客户 (34)3.1.9人数修改\未定数量修改 (34)3.1.10结班 (34)3.2其他功能介绍 (34)3.2.1沽清.特价菜品查看 (34)3.2.2系统设置 (34)3.2.3菜品刷新 (35)3.2.4会员卡信息查看 (35)3.2.5口令修改 (35)4 PDA点菜部分 (35)4.1无线网关的设置 (35)4.2常用业务操作 (35)4.2.1数据同步 (35)4.2.2预定信息查看 (36)4.2.3预定开台修改人数 (36)4.2.4开台 (36)4.2.5点菜 (36)4.2.6修改数量 (37)4.2.7制作方法\口味定义 (37)4.2.9份量选择 (37)4.2.10出菜方式 (37)4.2.11菜品复制 (38)4.2.12整桌要求 (38)4.2.13菜品催\叫\缓 (38)4.2.14手工打印服务划单 (38)5厨房打印部分 (38)5.1 定义 (39)5.2 安装和初始化 (39)5.3 常用操作 (44)5.4 打印机安装调试： (46)6经理查询部分 (47)6.1 模块说明 (47)6.2 功能说明 (47)7预定管理部分 (48)7.1 目标及功能 (48)7.2 常用业务操作 (48)7.2.1新增预定操作 (48)7.2.2修改预定 (49)7.2.3预定开单 (49)7.2.4预定取消 (49)7.2.5预定确认，取消确认 (49)7.2.6应到未到 (49)7.2.7预定打印 (50)7.2.8预定锁台及提示信息 (51)8.1 模块实现的功能 (52)8.2 操作说明 (52)8.3 餐厅空间的切换 (52)8.4 开台\点单\加单 (52)8.5 菜品信息修改 (53)8.6 菜品折扣处理 (53)8.7 起菜方式 (53)8.8移单 (53)8.9换桌处理 (54)8.10合并\拆分帐单 (54)8.11加桌\菜品复制 (54)8.12杂项 (54)9手持点菜器部分 (55)9.1 无线点菜器的原理 (55)9.2 各设备的连接方法 (56)9.3 程序的设置 (56)9.4 点菜器功能介绍 (57)10厨房划单控制部分 (58)10.1 说明 (58)10.2 初始化设置 (58)10.3 划单操作 (59)10.4 查找菜品 (60)10.5 补打菜品单 (61)10.6 错误划单处理 (61)10.7 菜品单损坏、丢失处理 (61)11.1 软件概叙 (62)11.1.1名词定义 (62)11.1.2功能特性 (62)11.1.3性能 (62)11.2 使用说明 (63)11.2.1安装初始化 (63)11.2.2常用业务操作 (63)11.2.3快速操作表 (67)11.2.4出错和回复 (68)12连锁管理部分 (69)12.1 连锁实施 (69)12.2 系统要求 (70)12.3 连接设置 (71)12.4 数据同步 (71)13来电通 (72)13.1来电通初始化 (72)13.2来电通使用 (72)1数据初始化1.1加密狗安装1. 把志杰加密狗接插到服务器并口（USB口），在安装目录里找到加密狗驱动（图标为）并双击安装此驱动程序；2. 待显示“驱动安装成功！”，点击“退出”。
组态软件的基本使用精要
件[F]/新建”命令出现(chūxiàn)“窗口属性”对话框。
精品资料
输入要在窗口的标题(biāotí)中显示的名
称，如“液位平衡”。单击按钮“背景色”，
出现调色板，选择其中的一种颜色作为窗口
背景色。其它的域和选项可以使用缺省。
算术运算符供使用者调用，以扩充组态软件的处理
能力，增强其功能。
窗口：指组态的目标操作画面。窗口的内容由一些简
单或复杂的图形构成。
图形对象：显示在窗口对象之上的各种图形统称为图
形对象。包括简单图形对象和复杂图形对象。
精品资料
动画连接：动画连接建立画面中图形对象与数据变量或
表达式的对应(duìyìng)关系。建立了动画连接后，
安装Forcecontrol-V6.1的系统要求：
（1）软件环境要求：力控6.1安装在Windows
2000/Windows XP/Windows2003简体中文版操作
系统下使用。
（2）硬件环境要求：目前市面上流行的机型完全满足力控
的运行要求，推荐配置如下：
Pentium4 CPU 2.0GHz以上微型机及其兼容机；
这些属性包括线色、填充色、高度、宽度、方向等等。
属性可以是动态的或静态的；静态属性在图形界面运
行程序View运行期间不能更改。而动态属性则可以将
属性值与变量或表达式相连，在View运行期间动态改
精品资料
复杂图形对象：复杂图形对象的“复杂性”是相对简单
(jiǎndān)图形对象而言的。复杂图形对象或是由简单
面传递给实时数据库，再由数据库传递到生产现场。变量也是
View进行内部控制、运算的主要成员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.安装软件
序号 内容 页码
2.1 硬件需求 2.1
2.2 软件需求 2-1
2.3 定制安装程序 2-1
2.4 开始安装 2-5
2.5 启动系统 2-7
2.1 硬件需求
正确、安全、稳定的运行软件需要以下硬件环境:
建议使用好的品牌机,测试使用过的计算机品牌有西门子、研华、DELL,;
CPU的等次越高越好,至少应在P3以上;
内存需要256M,建议使用512M,如果有数据库应用,必须使用更大的内存;
硬盘需要200M空间;
CD-ROM光驱;
并行打印口或USB口;
VGA和SVGA显示卡和显示器,显存需在64M以上,能支持1024*768或更高的分辨率;
鼠标;
声卡,如需支持声音报警;
以太网卡,如需支持网络;
2.2 软件需求
正确、安全、稳定的运行监控系统需要以下软件环境:
操作系统建议使用中文Windows 2000专业版,并加装SP4;
也可以在Windows XP专业版上运行,但必须安装最新的补丁;
需要安装有IE6.0或以上版本;
安装缺省的打印机,供报表应用使用;
必须在管理员级别的用户登录时,才能进行安装;
需要安装SQL Server 2000或MSDE 2000;
2.3 定制安装程序
安装程序,支持自定义功能,可自定义的内容如下:
软件的名称、描述、版本;
安装的缺省路径;
是否安装手册、MSDE2000,及其登录口令;
安装完成后桌面的图标和描述;
客户联系信息;
支持的功能;
建议OEM客户使用,请按照以下说明可以定制成您自己的软件
打开Setup.bmp文件,修改软件的LOGO图片,但不要改变图片的大小,缺省图片如下:
在安装程序中包含setup.ini文件,打开此文件,内容如下:
AppName=软件的名称,AppDesc=软件的描述,Version=软件的版本号;
电子手册=Yes表示需要安装电子手册, 电子手册=No表示不需要安装电子手册;
MSDE2000=Yes表示需要安装MSDE2000数据库平台, MSDE2000=No表示需要安装MSDE2000数据库平台,SAPWN=MSDE的缺省口令;
只有在AppName不为FameView时有效,<桌面图标>和<图标标题>为安装完成后显示在桌面上的图标和说明, <桌面图标>缺省为MyIcon.ico文件,可以通过更改文件内容或文件名称来修
改其内容,此图标文件必须存在于安装盘所在目录下;
只有在AppName不为FameView时有效,<缺省路径>为安装过程中提示的缺省路径:
只有在AppName不为FameView时有效,通过<公司>、<地址>、<电话>、<网址>等内容定制用户的联系信息;
通过选择功能(0/1)定制缺省支持的功能;
通过<缺省项目>可以设定安装完成后,自动调入的项目,在安装盘中必须包含被压缩的自解压项目文件,文件的名称必须为项目名称,建立自解压文件的过程严格按照如下步骤:
选中项目目录进行压缩:
选择创建自解压包:
选择<高级>,执行其中的<自解压选项>,必须选择<在当前文件夹中创建>;
在模式中选择全部隐藏:
2.4 开始安装
请按照以下说明安装系统:
系统提供了pdf格式的电子手册,为了方便阅读电子手册,应预先安装Adobe Reader软件;如果没有预先安装,可通过执行系统光盘中Adobe Reader目录下的Setup.exe程序进行安装;
如果希望使用SQL Server 2000数据库系统,请预先安装,系统在安装过程中会自动按照SQL Server模式进行初始设置,否则只能按照Access模式进行初始设置;
如果没有条件去安装SQL Server 2000数据库系统,但又不想使用Access数据库系统,确保系统光盘中包含MSDE2000目录,系统会自动安装MSDE2000;
执行系统光盘根目录下的Setup.exe,开始安装组态软件;
首先检查系统中是否已安装有组态软件,如果发现则提示卸栽:
卸载前要确保当前的项目已经安全备份,否则会丢失;安装软件特别给予了提示:
如果在卸载过程中出现下列界面,可能是有些文件正在被其他程序使用,选择“忽略”即可:
等待卸载完成:
再次执行系统光盘根目录下的Setup.exe,开始安装组态软件;
出现下面欢迎界面,执行<下一步>:
出现设置系统安装目录:
进行下一步,系统便开始安装:
如果在安装过程中出现下面界面,选择“忽略”即可:
只需等待3-5分钟,系统就能安装完成,并且不用重新启动计算机:
2.5 启动系统
系统安装完成后,会在桌面上产生一个名称为“组态软件”的快捷方式图标, 用鼠标双击便可启动运行:
在安装完成后,首次运行时,系统要做许多系统初始化的工作,出现下面的提示界面,大概需要30秒钟的时间,建议您此时不要进行任何工作,请耐心等待,在再次启动时将会很快.
最终启动起来的组态管理界面如下,您可以进行组态工作了!。
