箱变技术规范

名称箱式变配电站规格型号P 1250KVA数量1 台配置详见系统图箱式变电站招标技术标准本技术标准书是招标文件的组成局部，内容包括箱式变电站设备的根本规格、说明及要求。

投标方应依据各自的技术优势对全部招标设备进展报价。

1. 1 本技术标准书适用于内蒙古瑞盛能源工程成套箱式变电站的招标订货，它对设备本体及关心设备的设计、材料、构造、试验、技术文件等方面提出了技术要求和相关要求，所有设备应满足牢靠、安全以及性能要求。

1. 2 本技术标准书提出的是最低限度的技术要求，并未对一切技术要求作出具体规定，也未充分引述有关标准的条文。

投标方应保证供给符合本标准书和相关的国际、国内工业标准的优质产品。

除本标书提出的技术要求外，全部设备还应符合国标或有关国际标准的最版本。

1. 3 假设卖方没有以书面形式对本技术标准书的条文提出异议，则意味着卖方供给的设备完全符合本标准书的要求。

如有异议，不管是多么微小，都应在报价书中以“对标准书的意见和同规范书的差异”为标题的特地章节中加以具体描述。

1. 4 投标方应供给高水平的设备。

投标产品应能代表国内先进水平，在国内相应行业拥有良好业绩，证明是成熟牢靠的产品。

1.5 本技术标准书所引用的标准假设与投标方所执行的标准发生冲突时，按较严格的标准执行。

2标准及标准2.1投标方所供给的设备和效劳应符合、优于或等同于以下最版的标准及标准：本技术条件书规定的开关柜及其部件和设备应符合国标，IEC 标准.设备制造应当遵循以下标准和标准的最版本,但不限于此：如有冲突时，按现行的技术要求较高的标准执行。

DL/T 537 GB/T 17467 GB 311.1 GB/T 11022 GB 3906《高压/低压预装箱式变电站选用导则》《高压/低压预装式变电站》《高压输变电设备的绝缘协作》《高压开关设备和掌握设备标准的共用技术要求》《3.6kV 40.5kV 沟通金属封闭开关设备和掌握设备》GB 7251.1《低压成套开关设备和掌握设备第1 局部：型式试验和局部型式试验成套设备》GB 7251.8《低压成套开关设备和掌握设备智能型成套设备通用技术要求》GB 1094.1《电力变压器第1局部总则》GB 1904.2《电力变压器第2局部温升》GB 4208《外壳防护等级〔IP 代码〕》专业文档供参考，如有帮助请下载。

箱变技术要求

技术要求：
1、图中所提供的尺寸适用一般地条件，对于地质条件差的位置可根据情况增大基础尺寸。

2、接地网根据安装地点土质条件，按照有关规程确定，接地电阻应保证不大于4Ω。

3、敷设的保护管的内径不应小于电缆外径（包括外护层）的1.5倍。

（敷设的保护管数量根
据所需电缆定）如不能提供电缆的近似外径，可按图管径埋设。

4、箱变应装在水平混凝土平台钢板上，应保证承受其重量。

箱变重量约10吨，平台要结
实；并保证顶部钢带平面度3mm，应抗8级地震。

谇地基应能长期承重10吨。

5、应防止水进入电缆沟；装设完电缆后，电缆口应用沥青封死。

通风口设百叶窗及金属网
防止水溅入和小动物的进入。

6、电缆沟口，实际工程应根据具体情况设置。

7、本箱变外形尺寸长X宽＝2500X2200mm。

8、地基应位于较高地势，且不宜积水处。

地基四周应加防潮层（沥青或油毛毡）。

9、基础垫层为C10混凝土，基础为C20混凝土，有砖墙为M5水泥砂浆砌模机砖。

10、上部圈梁为C20混凝土，钢筋“φ”为I级钢，钢筋“φ”为II级钢。

11、基础必须挖至老土，并应进行钻探，会同有关人员验槽，无其它情况后方可进行基
础施工。

12、圈梁上平面应保证平整，应根据设备平整误差要求施工。

13、四角及长度方向的中间设构柱各一根，构柱钢筋入基础和圈梁内，与基础、圈梁整
浇。

箱变外壳施工方案

箱变外壳施工方案一、项目概况与目标本工程为箱变外壳安装项目，旨在确保箱变外壳在施工现场的安装工作顺利进行，满足设计要求，保证工程质量，提高使用效率。

通过本方案，我们将明确施工步骤、技术要求、质量标准等，确保项目顺利完成。

二、施工前期准备技术准备：熟悉施工图纸，掌握相关规范，编制施工方案和作业指导书。

材料准备：按照设计要求采购合格的箱变外壳、连接件、密封材料等。

现场准备：清理施工现场，确保道路畅通，准备好施工所需的水电等设施。

人员准备：组织施工队伍，进行技术交底和安全培训。

三、箱变外壳选型根据设计要求和使用环境，选择符合标准的箱变外壳，确保其具有良好的防护性能、足够的机械强度以及良好的散热性能。

四、基础施工与安装基础施工：按照设计要求进行基础施工，确保基础平整、牢固。

箱变外壳安装：按照施工图纸进行箱变外壳的安装，确保安装位置准确、水平度符合要求。

五、电气设备安装在箱变外壳内安装电气设备，包括变压器、开关柜、互感器等，确保设备安装牢固、接线正确。

六、安全防护措施施工现场应设置明显的安全警示标志，确保施工人员和过往人员的安全。

施工人员应佩戴安全防护用品，如安全帽、手套、防护鞋等。

施工过程中应采取防尘、降噪等措施，减少对周围环境的影响。

七、质量检测与验收对箱变外壳的安装质量进行检测，包括外观检查、尺寸测量、密封性能检测等。

对电气设备进行通电试验和性能测试，确保其运行正常。

验收合格后方可进行下一步工作。

八、施工进度与安排制定详细的施工进度计划，明确各阶段的任务和时间节点。

施工过程中应严格按照进度计划执行，确保工程按时完成。

如遇特殊情况需调整进度计划时，应及时汇报并调整方案。

本施工方案旨在指导箱变外壳的安装工作，确保工程质量和安全。

在施工过程中，应严格按照本方案执行，并加强现场管理和技术指导，确保工程顺利完成。

箱变技术规定

附件：
箱变技术规定
一、箱变的设计应符合五防要求，高压出线柜与变压器室门应互相闭
锁，外壳防护等级为IP43。

二、计量柜应按电网公司有关计量规范要求制作，计量表计由供电部
门配置。

三、负控装置技术要求应满足《负控管理终端安装设计导则及规定》
四、箱变外壳采用抗腐蚀防潮的玻仟材料，顶盖为双层结构，防止热
辐射。

箱变室内应装设风机自动控制温度及照明装置，外门锁均
采用内嵌式挂锁并加防雨盖。

五、箱变内电气设备裸露的金属母线需绝缘热缩处理，柜内需按配网
规范化防潮要求配加热器。

六、电容器应采用智能型免维护自动补偿装置，应配合自愈干式电容
器，阻燃性环卫树脂填充器，耐压≥AC3000V，投切寿命≥100万
次。

若达不到功率因素，用户应在就地进行补偿。

七、低压开关应具有热磁或电子脱扣功能，框架断路器lcu、lcs≥65KA,
塑壳断路器lcu、lcs≥50KA。

箱变外壳技术要求

箱变外壳技术要求
1. 箱变外壳得足够坚固吧！就像给箱变穿上了坚硬的铠甲，能抵御各种外力冲击。

想想看，如果外壳不坚固，稍微来点碰撞不就坏了，那多危险啊！
2. 防水性能可太重要啦！这就好比给箱变打了一把保护伞，不能让水轻易渗进去啊。

不然机器设备进水出故障了咋办呀！
3. 防火也不能忽视呀！别小看这一点，箱变外壳得像防火墙一样，阻止火势蔓延。

要是着起火来，那可不是闹着玩的！
4. 绝缘性能得杠杠的吧！就如同为箱变围上了一层安全的屏障，可不能漏电呀，那多吓人！
5. 散热也很关键啊！就像人热了要出汗一样，箱变也得把热量散发出去。

要是散热不好，设备不就“发烧”出问题啦？
6. 外壳的防腐蚀性能得强啊！类比一下，就像给箱变穿上了不会生锈的衣服，能长时间保持良好状态。

不然腐蚀了多难看！
7. 尺寸大小得合适吧！不能太大也不能太小，得像给箱变量身定做的衣服一样合身。

不合适的话装都不好装呀！
8. 外观也不能马虎呀！总不能丑丑的吧，好歹也得整洁美观些，这就像人的外表一样呀，给人好的第一印象呢！
9. 维护起来得方便呀！可别搞些复杂的设计，让维修人员头疼。

就应该像打开一扇门那么简单容易才行！总之，箱变外壳的这些技术要求都很重要，一个都不能马虎呀！。

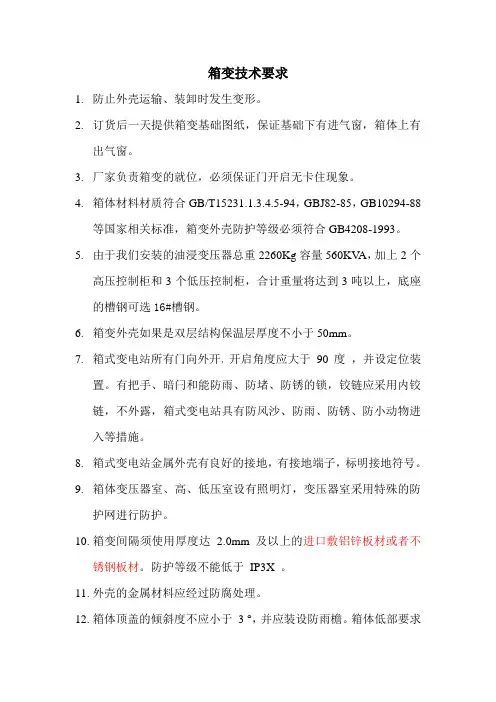

箱变技术要求

箱变技术要求1.防止外壳运输、装卸时发生变形。

2.订货后一天提供箱变基础图纸，保证基础下有进气窗，箱体上有出气窗。

3.厂家负责箱变的就位，必须保证门开启无卡住现象。

4.箱体材料材质符合GB/T15231.1.3.4.5-94，GBJ82-85，GB10294-88等国家相关标准，箱变外壳防护等级必须符合GB4208-1993。

5.由于我们安装的油浸变压器总重2260Kg容量560KV A，加上2个高压控制柜和3个低压控制柜，合计重量将达到3吨以上，底座的槽钢可选16#槽钢。

6.箱变外壳如果是双层结构保温层厚度不小于50mm。

7.箱式变电站所有门向外开，开启角度应大于90度，并设定位装置。

有把手、暗闩和能防雨、防堵、防锈的锁，铰链应采用内铰链，不外露，箱式变电站具有防风沙、防雨、防锈、防小动物进入等措施。

8.箱式变电站金属外壳有良好的接地，有接地端子，标明接地符号。

9.箱体变压器室、高、低压室设有照明灯，变压器室采用特殊的防护网进行防护。

10.箱变间隔须使用厚度达2.0mm 及以上的进口敷铝锌板材或者不锈钢板材。

防护等级不能低于IP3X 。

11.外壳的金属材料应经过防腐处理。

12.箱体顶盖的倾斜度不应小于3 °，并应装设防雨檐。

箱体低部要求采用不锈钢或环氧树脂隔板，防电缆沟管潮气、腐蚀气体及小动物。

13.箱体基座和所有内外金属件均应进行防锈处理，并喷涂耐久的防护层。

门、窗和通风口应设防尘、防小动物进入和防渗、漏雨水措施。

低压主母线和分支线必须包热缩绝缘套管，尽量减少低压裸露带电部分。

组合变的箱体应设专用接地导体，该接地导体上应设有与接地网相连的固定连接端子，其数量不少于两个，并应有明显的接地标志。

组合变的金属骨架，高压配电装置、低压配电装置和变压器室的金属支架均应有符合技术条件的接地端子，并与专用接地导体可靠地连接在一起。

组合变的三室专用接地导体应相互联接，否则应通过专用的端子可靠地连接在一起。

猪场建设欧式箱变箱体技术要求

产品名称型号规格品牌照片质量标准备注
外观整体详见图纸——1、箱体四周采用双层结构，内层为隔热阻燃的夹层；
2、箱盖为起脊式，斜度大于3°有防雨檐，夹层中为新型材料制成的隔热层；
3、箱体具有足够的强度，设专用起吊挂环，在起吊、运输和安装中无变形或损伤；
4、箱体和箱柜的内外表面平整、光洁；无锈蚀、涂层脱落和磕碰现象，涂料层牢固均匀，无明显色差和反光，箱体的基座高出地基300mm，所有外露件均进行过防锈处理，并喷涂过防护层。

；
5、箱体布置为高压室、低压室、变压器室及维修走廊，整体呈矩形布置；
6、箱体材质为彩钢复合板，厚度不小于2mm;
防护等级详见图纸————防护等级为IP3X
生产制造标准—————— GBJ17-88《箱变结构设计规范》、GB/T17467-1998《高压/低压预装式变电站》、DL/T537-2002《高压/低压预装式变电站选用导则》;
箱门——————1、箱体上所有的门向外开，开启角度不小于105°，并设有定位装置。

内有缓冲及密封装置，并装有把手、暗栓和能防雨、防堵、防锈的嵌入式挂锁鼻子，铰链采用内铰链；
2、门的尺寸与所装用的设备尺寸相配合；
通风系统——————箱体有足够的自然通风系统，还设有随温度变化而自动投切的强排风装置，保证所有的电器设备的运行温度不超过其最高运行温度；
照明——————高、低压室设可控制的照明装置，且方便安全地更换；
资料——————合格证、出厂检测报告等证明等文件齐全，
ZB-DQ-001-01 欧式箱变箱体技术要求。

双层箱变外壳技术要求

双层箱变外壳的技术要求湖北省电力装备有限公司陈慧双层箱变箱体结构要求：箱体采用双层、密封、防腐蚀、隔温结构，双层箱体必须都采用2mm厚度以上的冷轧钢板制作，双层之间必须有建设部允许的防火隔温材料。

箱体的底架部件由槽钢焊接而成，框架及门采用优质冷轧钢板，框架钢板厚度不得小于2.5mm，门和顶盖钢板厚度不得小于2mm。

门板采用两层钢板对扣焊接的结构型式，保证门板不变形，箱体底板的厚度不低于1.5mm的冷轧钢板。

箱体的门轴要求采用不锈钢材料制作，箱体的所有锁盒采用户外铝合金锁盒，锁盒内配备不锈钢挂锁。

箱体金属构件可进行在20年内不锈蚀的防腐处理，金属材料经防腐处理后表面覆盖层应有牢固的附着力，并均匀一致。

任何设备除有色金属、电镀钢件以外，所有的金属部分，均作表面的防腐、防锈处理，并且面漆保证10年不脱落、不锈蚀。

箱体的面漆采用抗紫外线、抗老化、长寿命的聚胺脂类高档面漆，保证10年内不退色、不氧化、不粉化。

外表面不可采用喷塑工艺。

为确保箱体的密封处理，凡是能够开启的门要加装密封条，所采用的密封条必须是长寿命（10年以上）、高弹性橡胶产品，在门关上以后，保证箱体的防护等级达到IP33，以确保箱体的防尘、防潮、防凝露。

进出线电缆孔采用方便于密封的敲落孔。

箱体骨架为焊接式，骨架应有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损伤。

设计的外壳形状应不易积尘、积水；尽量少用外露紧固件，以免螺钉穿通外壳使水导入壳内；对穿通外壳的孔，均应采取相应的密封措施；外壳应防水、防震、防腐、防电燃。

箱体底座采用槽钢结构，保证吊装运输的不变形，箱体与电缆沟之间安装有底板，防止小动物进入。

箱体设足够的自然通风口，并采取必须的隔热措施，以保证在正常环境温度下，所有的电器元件的温升不超过允许温升；如果电抗器在周围环境温度下，采用自然通风不能保证在额定容量下运行时，在室内采用强制通风冷却。

采用强制通风冷却，电抗器室装有温度控制器，当温度达到设定值时，就会自动启动风机，进行强制冷却。

(完整版)箱变技术要求

陕西省地方电力集团有限公司留坝县紫柏路电网入地工程10kV户外箱变招标文件（技术部分）2012年1月货物需求一览表1.总则1.1本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。

它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。

容量为315kVA和400kVA，详见系统一次图。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。

本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。

1.3如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。

1.4供方必须具有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

1.5供方应提供高质量的产品，并经过同类工程三年以上运行经验。

1.6本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。

1.7本技术规范书中涉及有关商务方面的内容，如与招标文件中《商务部分》有矛盾时，以《商务部分》为准。

1.8本技术规范书未尽事宜，由需方和供方双方协商确定。

2.引用标准(应符合下列标准的最新版本)：DL/T537 6 ~35kV箱式变订货技术条件GB311.1~311.6 高压输变电设备的绝缘配合，高电压试验技术GB11022 高压开关设备通用技术条件GB1985 交流高压隔离开关和接地开关GB 3906 3~35kV交流金属封闭开关设备GB 763 交流高压电器在长期工作时的发热GB3309 高压开关设备在常温下的机械试验GB2706 交流高压电器动、热稳定试验方法GB3804 3~63kV交流高压负荷开关GB1094.1~1904.5 电力变压器GB7251 低压成套开关设备GB 9466 低压成套开关设备基本试验方法GB4208 外壳防护等级的分类DL 404 户内交流高压开关柜订货技术条件DL 447 电能计量柜DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件SD 318 高压开关柜闭锁装置技术条件SDJ 8 电力设备接地设计规程GB 包装储运标志JB/DQ 2080 高压开关设备防雨试验方法3. 使用环境条件3.1户外3.2海拔高度： 1600m以下3.3气象：最高日平均气温 +40℃最低日平均气温 -20℃日平均湿度：≤95%月平均湿度：≤90%3.4 抗震能力：地震设防烈度：7级设计基本地震加速度：不大于0.1g4. 额定参数4.1额定电压：高压侧额定电压 10kV高压侧最高电压:12kV低压侧额定电压:0.4kV合闸、分闸机构和辅助回路电源工作电压：交流220V。

不锈钢箱变外壳及高压柜技术要求最新

预装630KVA不锈钢箱变及高压柜技术要求
⒈箱体底座槽钢等结构件处理工艺：酸洗、清洗、烘干、磷化、涂防锈漆、面漆。

⒉箱体颜色：不锈钢本色，底座为黑色漆。

⒊变压器室、高压柜室安装变压器标志牌和带电危险标示牌，安装在各门的中上部据地面1.5米处。

箱体底座上4个吊装用的防脱落外直径不低于60mm。

⒋箱体有2个维修门，门上装有行程开关，有电气连锁，开门负荷开关即跳闸。

高压负荷开关为侧正装左操带接地刀FN11系列，箱体上操作负荷开关
⒌变压器配套温控制器安装在箱体上，有一个小控制电源盒，里面有一个DZ47-63/2P/6A及接线端子排。

⒍变压器室底板制作网状通风孔，顶部有高压进线孔，变压器高压侧和高压负荷开关联接用50*5铝排。

箱体左边上方预留有变压器低压侧与低压柜主母线联接安装孔。

⒎箱体外围全部为不锈钢制作（不包括箱体底座），箱体底座为钢结构。

⒏高压室、变压器室焊接不小于M10的铜接地螺母桩。

⒐变压器安装为螺栓固定，保证地脚开孔位置和配合尺寸。

附带2根1.5米10#槽钢（里外喷黑漆）。

高压柜安装为螺栓固定，高压柜为上进线，
⒑提供变压器低压侧和低压柜联接用的铜排，不安装铜排，铜排尺寸有甲方提供。

⒗箱变规格：长×宽×高2800mm×1500mm×2200mm（室内高度净高不低于2200mm）。

甲方：河南中天电气股份有限公司甲方代理人（签字）：日期：
乙方：乙方代理人（签字）：日期：。

箱变技术要求

技术要求一）规格型号及用途规格型号：ZBW– 630KVA- 10 / 0.4KV预装式箱式变电站。

适用于额定电压10 / 0.4KV，频率为 50HZ三相交流系统中，作为接受、控制和分配电能之用。

二）箱式变电站适用环境条件：1）安装地点：户外，冬季无采暖2）海拔高度：≤1500米3）环境温度：最高：+50℃最低-40℃4）户外风速不超过35m/s5）环境相对湿度：≤90％(+25℃)6）地震裂度：8度7）污秽等级：4级三）箱式变电站主要技术性能参数：1. 箱变技术参数1）防护等级：≥IP332）噪声水平：≤55Db3）开关柜尺寸采用“标准型”2：结构及性能特点1）采用“目”字型布置，结构合理、紧凑，安装运输方便2）箱式变电站具有防凝露，防爆晒，防冻，防裂，防腐，寿命长，以及具有良好的通风措施，变压器室装设自动温控的制冷空调、低压室均有通风道，有自动设定温度的排风扇进行制冷，确保变压器、元器件满负荷稳定运行。

3）箱式变电站高压室、低压室、变压器室设随门开启而启动的照明灯，满足运行人员检查、维护及检修要求。

4）箱变内部通风散热系统合理，确保该设备在严酷的环境条件下运行良好。

5）高压室、变压器室均为双开门，低压室均为单开门，低压室两侧均可以打开，变压器室门内侧装设安全隔离网，顶盖可拆卸，方便维修。

6）箱变低压室设计进入箱变基础下电缆沟的人孔，在基础内人孔对应位置安装（或砌筑）进出电缆沟的梯子。

7）箱变防止污物和雨水进入，满足“五防”要求，安全可靠，外型美观。

8）高低压侧均装有计量，每路出线均设计量；高、低压进线柜包括有功和无功电度表、设有三块电流表、一电压表及电压转换开关；3：主要元器件：见设计图纸电施－5、6，工程编号：2006－41－4。

四）箱式变电站外壳技术要求:1）箱式变电站外壳采选用金属封闭组合型彩钢板外壳，保温层厚度不小于50mm，内部设备布局紧凑，外型美观。

箱体有足够的机械强度，在运输、安装中不发生变形。

箱变制作技术要求1

箱式变电站制作技术要求项目名称：离石政博照明箱变1、箱变制作严格按技术要求制作，箱变整体防震性能好，强度高，起吊装置牢固，箱变不易变形，防护等级为IP33。

2、电气室分别为2台低压柜并柜放置，2台高压柜并柜放置，箱变布局为品字型，共1套，箱变内各柜体尺寸见高低压柜体图，箱变方案见一次方案图。

3、箱变底座槽钢应配有低压电缆进出线孔，开孔处应配有绝缘橡胶避免对电缆外表层的损伤。

开孔数量规格需经北开电气成套技术部确认。

4、箱变门的高度应保证高低压柜的进出方便。

5、箱变设计应充分考虑安装、维修、检查、接线的要求，一次电缆进线应充分考虑进线电缆走线通道。

6、所有开孔整齐，无毛刺、裂口等缺损，镀层不得有起皮、脱落等现象。

7、门开起角度应方便灵活有效，无杂音，封条粘贴紧密完整。

8、箱式变各向外开启的门扇，应开、关灵活，门缝应加防水密封垫。

门扇应加防水暗锁（配挂锁）。

9、箱式变电站所有黑色材料均应进行表面防蚀处理。

10、箱变壳体应采用具有耐腐蚀特性的不锈钢（304,厚）制作。

箱变壳体应具有良好的隔热防火性能。

11、箱式变电站的箱顶及四周箱体应能隔热；箱体外观应美观，接缝应平整并应能防水渗入。

12、箱变内部箱体顶部设有照明设施以方便巡视和维护，照明灯具形式和照明照度均应达到国家有关标准。

照明灯具工作电源为AC220V。

13、变压器室设风机用于变压器散热，风机工作电源AC220V，照明和风机回路应分别接至端子。

14、箱体上所有的门都向外开，开启角度不小于105°，并装有固定风钩。

15、箱体外门可以加工成折叠门，变压器室内侧安装铰链式网门，并配有相应的插销、挂锁及限位开关。

内网门上需安装微动开关。

16、箱变照明，风机导线均采用行线槽布置。

17、所有螺栓应紧固，并有防松措施；绝缘螺栓应无损坏，箱变侧壁变压器高压侧适当位置焊接角钢以安装电缆夹。

18、箱变外壳、底座及金属构件等应有良好的雷电流疏导通路并设有适量的接地端子。

箱变技术规范书

箱变技术规范书1、总则要求组合式箱式变电站是符合最新工业标准的优质产品，应被纳入“全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录”名单。

并已通过国家规定两部技术鉴定执行现行国家标准和行业标准，遵循的主要标准如下：ZBK 40001-89 《组合式变电站》DL/T 537-93 《6-35KV箱式变电站订货技术条件》GB/T 17467-1998《高压/低压预装式变电站》2、使用环境条件2.1周围空气温度：+40℃~-25℃；最高日平均气温+30℃；最高年平均气温+20℃；2.2海拔：不超过1000米；2.3风压：不大于700PA；2.4环境湿度：月平均值不大于90％，日平均值不大于95％；2.5地震烈度：地面水平加速度0.3G；2.6安装地点的倾斜度：不大于3º；2.7考虑日照、污秽、凝露及自然腐蚀的影响；2.8周围空气不受腐蚀性或可燃性气体、水蒸汽等明显污染，箱式变安装地点无剧烈振动。

3、额定参数3.1额定电压：10KV3.2高压侧额定电压：10KV高压侧最高压12KV低压侧额定电压：0.4KV3.3额定频率：50HZ3.4额定电流如下表：3.53.6箱壳防护等级：高低压室、变压器室均不低于IP30。

3.7允许温升：高压设备的允许温升值见GB/T11022—1999规定；变压器的允许温升值见GB094或GB6450规定；低压设备的允许温升值见GB7251规定；变压器的油顶温升控制在50K以内。

4、结构和技术要求4.1外壳：外壳采用优质彩塑钢板（两外侧为钢板，中间为隔热材料），强度高，隔热效果好，顶部隔层为通气式结构，自然通风与强迫通风相结合。

该组合式变电站由双层彩塑钢板拼装而成的箱体内高低压部分由钢板隔开，高压设备、低压设备及变压器既相互独立，又是一个完整共箱式变电站整体，结构紧凑，体积小，重量轻，占地面积小，且损耗低。

箱体顶盖的倾斜度不小于3°。

箱体基座和所有外露金属件均进行防锈处理，并喷涂耐久的防护层。

箱变工艺及生产技术要求

箱变工艺及生产技术要求10Kv箱变工艺及生产技术要求1．总则GB/T-17467-1998GB4208—93《外壳防护等级》IP34级GB/T18858.1—2002《低压开关设备和控制设备》GB3906—91《3—35KV交流金属封闭开关设备》JB/T4711表面处理要求设备施工图2.制造方案1.根据用户的技术指标及相关标准设计本批箱体结构及相关制造工艺。

2．1 制造要求箱变在制造过程中，严格按照GB4208—93《外壳防护等级》及施工图和买方认可的替换标准。

同时能够满足GB/T18858.1—2002《低压开关设备和控制设备》.GB3906—91《3—35KV交流金属封闭开关设备》等要求2．2检验项目（1）材料检验（质保书原件，且质保书内容应必须符合GB3551-1996和图样规定）（2）零件公差检验（按照实际图纸公差验收合格）（3）外表面处理要求（JB/T4711-油漆）。

（4）包装及运输(JB/T4711-2003)2.3 设备制造名录1．大型数控剪板机（6000mmX6mm）金方圆产2．大型数控冲床（30T）金方圆产3．大型数控折弯机（6000mm X6mm）金方圆产4．专用折弯模具若干5．焊接专用平台（6000mmX3500mm）6．大型冲压设备（160T）7．Co2气体保护焊及亚弧焊机若干8．大型表面处理及喷涂设备（手动）3．结构简介该产品的底座是由槽钢和工字钢焊接而成，箱身及顶盖是由优质冷轧钢板经数控机床加工成型材。

箱身的立柱.封板及各室的间隔板是由不锈钢铆钉,螺栓组装而成。

高压室，低压室，变压器室成目字形排列。

门与门框间由气囊式橡胶封条，可防止雨水进入柜体内。

.1底座四周采用12#B型槽钢(高120mmX宽52mmX厚6mm)焊接而成。

把槽钢放在有工装夹具的平台上电焊而成。

在保证两面的垂直，对角公差不得超过2mm。

表面平整度不得超过1mm的情况下电焊而成。

2各室分段处采用12#工字钢(高120mmX宽53mmX厚5mm)焊接而成。

箱变的施工要求

根据施工设计图，结合现场实际，制定科学合理的施工方案，保证工程的正常施工和开通使用。

(一）、室外箱式变电站的安装1、按照设计图的要求和使用要求,定购相应的材料和设备，在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。

2、经过现场勘察，确定10kV电源进线合理的进线点，编制相应的受电施工方案报供电局批复。

3、确定室外箱式变电站的生产厂家后，根据厂家提供的基础图，进行基础的施工。

4、进行箱式变电站的基础施工,预埋相应的构件和电缆保护钢管。

基础到达设计强度的70％以上后,箱式变电装置到达现场先进行检查，附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。

在这个过程中仍要注意基础的养护.5、箱变施工完毕后，施工单位先进行设备自调、自检合格,报建设单位委托具有试验资质的试验部门进场试验箱式变电站.（二）、接地装置的施工1、箱式变电站周围打接地网，接地网与周围建筑接地网相连。

2、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定。

3、接地装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方可进行接地电阻的测试。

如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。

4、接地装置与设备的联接要可靠、美观。

（三）、工程的开通1、工程施工完毕后,要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批。

2、工程竣工验收合格后，按照开通方案进行开通调试合格。

3、配合使用单位到供电局办理用电手续，交付使用单位使用.（四）、质量保证措施本工程严格按照《质量保证措施》进行规范作业，施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。

以确保质量方针的实施。

施工程序：１、施工前认真做好测量、放线编制重点部位，编制重点部位的作业指导书和质量控制措施.分部、分项工程的施工安排和技术交底等.２、设备运至施工现场的开箱质量检查必须由监理部门主持，材料的质量由材料部门、质检员、技术员检查.设备材料的合格证,试验报告、使用说明书等质保资料必须齐全。

壳体技术要求

10kV预装式箱式变电站（箱变）壳体技术要求1.适用范围本技术条件适用于10kV预装式箱式变电站（箱变）壳体。

2.米用标准JC/T940-2002《玻璃纤维（GRC装饰制品》GB/T15231-1994《玻璃纤维增强水泥性能试验方法》GB175-1999硅酸盐水泥、普通硅酸盐水泥GB/T 7019-1997纤维水泥制品试验方法GB/T 14684-2001 建筑用砂JC/714-1996快硬硫铝酸盐水泥JC/572-1994耐碱玻璃纤维无捻粗纱JC/841-1999耐碱玻璃纤维网格布JGJ 63-1989混凝土拌和用水标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

3.设备规范3. 1设备名称：G（F）RC水泥外壳3. 2设备规格：____________ 型3. 3使用环境条件3. 3. 1海拔高度：< 1000m3. 3. 2环境温度：-25 C 〜+45 C最高年平均气温20 C 最高日平均气温30 r3. 3. 3相对湿度：<90%（25E）3. 3. 4抗震能力：地面水平加速度0.3g地面垂直加速度0.15g 同时作用持续三个正弦波安全系数 1.67。

3. 3. 5最大日温差：25 C3. 3. 6日照强度：0.1W/cm 2（风速0.5m/s 时）3. 3. 7最大覆冰厚度：10mm3. 3. 8安装位置：户外4 壳体部分：4.1总体要求4.1.1壳体由复合GR水泥板（玻璃纤维增强水泥）与金属底座结构组成，为预装式结构。

箱壳应有足够的机械强度，薄弱位置应增加加强筋，供应厂家提供吊装器具，在起吊、运输、安装中不得变形或损伤。

箱门也采用复合水泥材料，内置隔热层，强度和外观设计同箱壳材料相同。

4.1.2其中GR复合水泥板由GR复合水泥、纤维网布、金属构件、金属网格、隔热材料等组成，GR复合水泥由低碱水泥（标号不低于425#）、耐碱纤维、无捻粗纱及多种添加剂组成，经混和调制在成型模具中，以高压喷射制作成型。

箱变技术要求
