箱变及高压柜技术要求

箱变及高压柜技术要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

项目概况:

项目地址:

高压开关柜及箱变各2套.

一、高压开关柜

1、高压开关柜制作技术要求

1.1 型号：KYN中置式高压柜及同等档次产品，额定电压等级为12KV。

1.2 开关柜的结构要求：

1.2.1 除须喷塑的门板和盖板采用冷扎钢板之外,壳体和隔板采用厚度≥2mm 的优质进口敷铝锌板经数控机床加工和多重折弯后栓接而成。

1.2.2 开关柜门板采用环氧树脂粉末静电喷塑，使其表面抗撞击、耐腐蚀、外形美观。

1.2.3 开关柜完全金属铠装，断路器室、手车室、母线室、电缆终端室、仪表室完全隔开，各个小室设有泄压气门及排气通道能把柜内发生故障产生的电弧及气压排出柜外，确保运行人员及设备的安全，每一单元外壳均有独立的接地。

1.3 开关柜的防护等级：外壳IP4X，断路器室门打开时为IP2X。

1.4 设备的主要部件、主要元器件均应按图纸的技术要求（业主要求除外），真空断路器采用ABB VD4（详见图纸）、继电保护装置采用ABB

SPJ140。

1.5 电量测量仪表采用PMAC720标准电量测控仪。采用的微机保护装置、测控仪表均能与业主现有的三遥监控系统软件兼容，同时能与ABB其它系列产品替换、性能稳定，能实现数据的接收与发送。

1.6 高压开关柜的面板涂层要求生产厂商有先进的喷涂设备及工艺并采用环氧树脂粉末喷涂，颜色要得到采购人的同意，并应符合技术规定的相应要求。

1.7 要求全板结构，尺寸统一性良好，机械强度高。

1.8 设备各项技术指标及技术要求应符合国家及省市有关规定和标准及设计图纸要求。

1.8.1交流金属封闭式开关设备和控制设备：符合IEC60298标准。

1.8.2交流负荷开关：符合GB3804-2004标准。

1.8.3隔离开关和接地开关：符合IEC60129标准。

1.8.4高压交流负荷开关—熔断器组合电器：符合IEC60420标准。

1.8.5高压真空断路器：配备真空断路器：符合IEC60056标准。

1.8.6高压开关设备和控制设备的共同要求：符合IEC60694标准。

1.9 对于高压开关柜，生产厂商投标文件中必须提供权威部门的型式试验报告。

1.10 高压开关柜应具备可靠完善的防止误操作的联锁装置（简称“五防”要求）。

1.11 产品说明书，产品合格证、技术资料，安装图纸均按采购人和电力部门要求提供。

1.12 开关柜高压母排须套热缩套管，热缩套管须满足《35KV以下电力电缆热缩型附件应用技术条件》要求。

1.13 投标人必须提供能证明产品性能及主要技术参数的“产品检验报告”，作为评标依据。

1.14 设备须能经漳州招商局经济技术开发区电力部门准予入网并验收合格，因质量问题造成的一切损失由中标人承担，投标人在投标文件中须做出相应承诺。

2、高压开关柜参数要求

3、高压开关柜主要元器件要求

4、适应性能的要求

4.1 可以并接多根电缆（每相至少可并接2根以上电缆）。

4.2 可适应电缆或母排进出，也适应电缆与母排混合进出。

4.3 可使用各种常规的电缆头。

4.4 可实现与4#站一期高压开关柜并柜安装功能（投标含考虑搭接铜排及各绝缘套管）。

5、“三遥”监控系统

本次招标的高压开关柜（含箱式变内的高压进线柜和低压总馈线）投运后需与漳州招商局码头有限公司一期计算机监控系统实现遥测、遥信、遥控等功能。

5.1 遥测

开关柜预留接口可实时对系统进行电流、电压功率因素、有功电度、无功电度等连续变化的模拟量不断地采集、分析、处理、记录，对一些较重要量，如母排三相电流、电压、电容柜功率因素等作为常测量，实时显示在显示屏上，还需有预留今后系统接线模拟屏的接口，并有越限报警功能。

5.2 遥信

开关柜预留接口可实时对开关状态、过电流脱扣信号、电流速断脱扣信号、接地、保护继电器故障、断路器手车位置、接地开关位置、控制/操作电源及脱扣回路断线信号、过电压、低电压等模拟量进行监测，供计算机随时调用和报警，同时送往显示器模拟屏，供操作人员随时观察，并对各柜内开关的状态、事故跳闸、过流、速断、温度等实时记录打印，已备存档。

5.3 遥控

通过计算机键盘输入相应的站号、开关号、合、分闸等信号，在计算机显示器与模拟屏上同时将要选择的具体开关的状态反馈回来，同时反馈一个具体的继电器辅助触点信号，用来证实被选中的开关是否是要选的开关，以防误动。

二、树脂绝缘箱式变

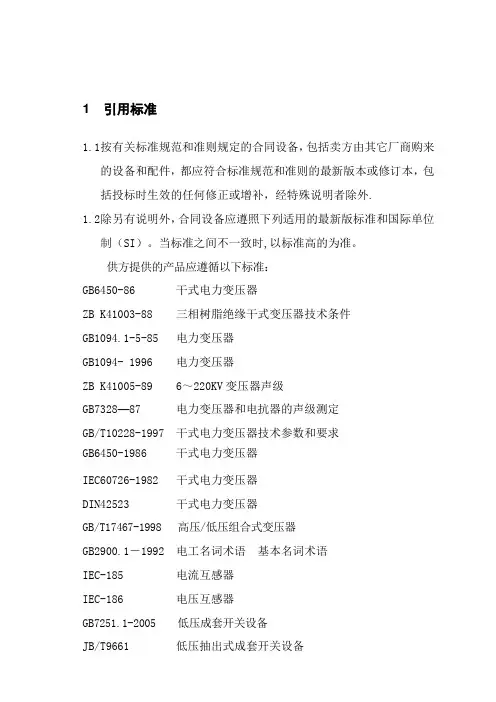

1、遵循标准

遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

产品应满足本标书规定的技术参数和要求以及如下的专用标准：

GB 6450-89 干式电力变压器

GB/T 10228-1997 干式电力变压器技术参数和要求

GB 1094.1-1996 电力变压器第1部分总则

GB 1094.2-1996 电力变压器第2部分温升

GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验

GB 1094.5-2003 电力变压器第5部分承受短路的能力

GB4208-93 外壳防护等级(IP代码)

GB 3096-93 城市区域环境噪声标准

JB/T 3837-1996 变压器类产品型号编制方法

GB 7328-87 变压器和电抗器的声级测定

2、主要技术条件

2.1 正常使用环境条件

2.1.1 海拔高度: 不超过1000m

2.1.2 环境温度:

最高气温: +45℃

最热月平均气温: +35℃

最高年平均气温: +20℃

最低气温: -10℃(户内)
