轨道检查仪作业指导书
轨道工程作业指导书
轨道施工作业指导书1、目的：为使施工管理人员和现场施工作业人员了解轨道施工作业程序、工艺要求、技术标准、质量标准，做到规范施工，保证工程质量，特制定本作业指导书。
2、范围：适用于新建邯黄铁路轨道工程的施工作业。
3、引用文件：3．1 现行的各种施工规范、施工技术指南、验收标准3．2《中铁六局质量手册》与《中铁六局程序文件》3．3《石家庄枢纽货运系统线路文件》3．4《石家庄枢纽货运系统轨道文件》4、职责：4．1技术部负责本作业指导书的编制、下发并指导实施。
4．2安质部负责对本作业全部工序的检查。
4．3物资部、试验室配合负责对本作业材料质量的控制。
4．4试验室负责与本作业有关的全部试验。
4．5现场领工员或施工员负责实施。
5、轨道施工方法及工艺流程：5. 1人工铺轨施工工艺及方法5. 1.1施工准备对施工设计文件和施工资料进行会审，并据以编制实施性施工组织设计、指导施工。
复核线下施工单位移交的线下工程资料，并据此对其路基面、中线桩等进行现场复测,检查验收。
根据核准的施工文件及资料，编制轨节铺设计划表，提出人工铺轨轨料计划，并按施工组织设计要求下达施工计划，下达人工铺轨作业指导书并进行技术交底。
落实人工铺轨施工所需的人员、工具、机械设备，并调迁到位。
做好配合人工铺轨施工的其他工作。
- 1 -5. 1.2卸轨料利用8T～10T汽车吊由平板车上将钢轨、轨枕及扣件卸下，用汽车倒运到施工现场分类堆码，钢轨在卸下的同时进行逐根检尺，并标识在轨头上。
5. 1.3轨料散布轨料采用人工抬运或用单轨车运输散布。
根据已测设的线路中桩，用白线绳挂好标线，划出轨枕中心线（木枕除外），方正轨枕，使两条中线互相吻合。
5. 1.4轨枕螺旋道钉硫磺锚固锚固前，轨枕预留孔内杂物和螺旋道钉上粘附物清除干净。
螺旋道钉应干燥。
锚固时螺旋道钉用锚固架定位。
硫磺水泥注入孔内时的温度不得小于130℃，防止离析，一孔一次灌完。
灌浆深度比螺旋道钉插入孔内的长度大20mm。
轨道检查仪作业指导书
轨道检查仪作业指导书轨道检查仪(简称“轨检仪”)是高精度、轻便式、数字化的轨道几何状态的检测系统，为了保证检查工区使用的轨检小车能为所在车间提供准确有效的检查数据,特制定《轨道检查仪路线静态检查作业指导书》。
1、范围本作业指导书合用于路线允许速度 160km/h 及以下普速路线轨道检查仪的作业。
2、引用规范性文件2.1 《铁路线路修理规则》。
2.2 《普速铁路工务安全规则》。
2.3 《JJG 1090-2022 铁路轨道检查仪检定规程》。
3、作业指导目的3.1 统一对工区的轨检仪日常测量的基本操作规范。
3.2 统一作业测量后基本维护和保养。
3.3 统一建立长效责任到人的监管机制。
4、作业程序流程﹙班前安全预想﹚→﹙设置防护﹚→ ﹙仪器调试及标定﹚→﹙上道作业﹚→﹙作业完毕下道﹚→﹙撤销防护﹚→﹙仪器日常保养﹚→ ﹙完工分析会﹚→ ﹙向被检工区发 A 类病害通知书﹚→﹙数据上报车间﹚。
5、日常测量的基本操作5.1 轨检仪组成5.2 轨道检查小车操作人员要求配置5.2.1 轨道检查小车人员需进行轨检仪理论、实操培训和安全防护培训，培训合格者方可上岗。
5.2.2 轨检仪操作人员应具有中专及以上文化程度(防护人员高中以上) ，具有必要的电脑知识和操作技能，了解仪器性能状态，熟练掌握轨检仪主要技术指标、操作规程和故障排除方法，同时能胜任路线手工复核检查工作。
5.2.3 作业人员在检查时应认真负责，确保数据准确、检查项目齐全，杜绝漏检、误检和无效检。
如发生无效检，检查监控工区必须及时补检，确保任务完成的到位性。
5.3 上道5.3.1 确认轨检仪已正确拼装，并检查轨检仪各个螺丝是否松动。
5.3.2 将轨检仪抬起轻放在轨道上。
5.3.3 检查各测量轮与走行轮是否与轨道正常接触。
5.3.4 轻推轨检仪行走，检查各测量轮、走行轮是否正常工作。
5.4 测量5.4.1 打开电源，轨检仪系统预热 5 分钟。
5.4.2 启动笔记本电脑上的 Railway Chk 软件核实软件的版本及注册信息。
无砟轨道精调作业指导书精选全文
可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。
2．各位零配件安装到位，无缺少。
3．无碴轨道经过冲洗，无杂物，无灰尘。
4．无缝线路应力放散完毕且焊联、锁定。
二、准备工作1．各种规格材料基本到位。
2．绝对测量、相对测量小车经检验、调试合格。
3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。
三、精调步骤1．总体流程。
2．精确测量。
为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。
主要采用安博格小车与线路CPIII控制网实现对轨道精测。
⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。
②设置项目属性，如平面位置和高程测量基准等。
③定期对全站仪及小车进行保养、检定。
⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。
确保零配件无缺少，扣件扭矩达标。
②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR照准是否准确，有无ATR的偏差也应小于3秒。
③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。
根据天气条件确定最大目标距离。
状况好时控制在60m以内，不好时将距离缩短。
④设站的同时组装轨检小车，将双轮部分靠近低轨。
⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。
⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。
⑦放样60米以上的一个控制点对设站进行检核。
⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。
轨道车车辆检查标准化作业指导书
轨道车车辆检查标准化作业指导书目次一、作业介绍............................................ ３二、车辆检查流程示意图.................................. ４三、检查方法、作业程序、标准............................ ５1.检查方法.............................................. ５1.1锤检法 .............................................. ５1.2手检法 .............................................. ５1.3目视法 .............................................. ６1.4测量法 .............................................. ６2.轨道车检查使用工具.................................... ６3.轨道车检查作业顺序及路线.............................. ６3.1局部检查顺序 ........................................ ６3.2绕车全面检查顺序..................................... ６4.轨道车整备检查作业程序................................ ７4.1前端检查 ............................................ ７4.2走行部左侧检查 ...................................... ７4.3后端检查 ............................................ ９4.4走行部右侧检查 ...................................... ９4.5底部检查 ............................................ ９4.6上部检查 .......................................... １０一、作业介绍作业地点：工务段段管线及各停留线。
城市轨道交通车辆技术《地铁车辆日检作业指导书(B版)》
√
16
方向手柄拉置前位，将主控制手柄置快速制动位。
观察压力表红色指针读数上升为2.2±0.2 bar。
手动、目测
√
17
将主控制手柄置零位。
压力表红色指针读数为1.4±0.2bar。
手动、目测
√
序号
作业工程、内容
标准、要求或记录
检测手段
质量控制
自控
互控
他控
18
将方向手柄拉到向前位，下按司机台上的“紧急停车〞按钮02S08。
过当日零点后，车辆施加停放制动，方向手柄推前位，进行EBCU自检，完成后检查每节车均有自检完成的记录。
手动、目测
√
〔二〕司机台功能检查〔在列车的两个司机室分别进行〕
4
记录列车运行公里数。
目测
√
5
检查速度表灯、压力表指示灯功能。
速度表灯、压力表指示灯功能正常
目测
√
6
按压07S01按钮，检查汽笛功能
汽笛能够正常鸣响
轴箱外表无裂纹；
轴箱速度传感器各紧固件无松动、防松标记清晰无错位，状态良好
目测
√
49
检查牵引电机安装状态。
牵引电机与构架安装紧固件无松动、防松标记清晰无错位，进风过滤网安装良好。
目测
√
50
检查齿轮箱及联轴节状态。
齿轮箱及联轴节无漏油〔假设漏油检查其油位是否符合要求〕 ，牵引电机速度传感器状态良好，紧固件无松动、防松标记清晰无错位。 检查C型支架与构架紧固件无松动、防松标记清晰无错位。
48.1
检查车轴及轮与轴间是否松动。
观察轮与轴间油漆的裂纹判定是否松动.
目测
√
48.2
检查踏面
长轨精调作业指导书
4) “先高低后水平”，高低的优化通过调整低轨（基准轨）的高程来实现，高轨的高 程利用超高和超高变化率来控制；
5) 在 DTS 轨道精调软件中，平顺性指标可通过对主要参数（平面位置、轨距、高 程、水平）指标曲线图的“削峰填谷”原则来实现，目的：直线顺直，曲线圆顺。
作业细则
7、轨道模拟调整。
1）生成的报表中，导向轨为“-1”表示右转曲线，平面位置以左轨（高轨）为基准， 高程以右轨（低轨）为基准；导向轨为“1”表示左转曲线，平面位置以右轨（高轨） 为基准，高程以左轨（低轨）为基准；
2）”先整体后局部”：可首先基于整体曲线图，大致标出期望的线路走线或起伏状 态，先整体上分析区间调整量，再局部精调；
作业细则
12、一切检查无误后，现场领工员组织线路工拆换扣件。高程调整件更换需使 用起道器将钢轨稍微抬起，平面个别轨距挡块需要使用小撬棍辅助更换。更换 完毕紧固扣件前，再核对一遍是否有换错，如果没有错误，按规定扭力上紧扣 件。同一股钢轨上扣件时，直线地段一般先紧固调整量为正的一侧，再紧固调 整量为负的一侧；曲线地段先紧固曲线内侧扣件（低的一侧），再紧固另外一 侧（高的一侧）。

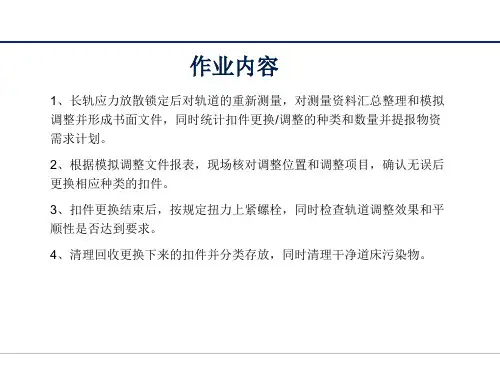

作业内容
1、长轨应力放散锁定后对轨道的重新测量，对测量资料汇总整理和模拟 调整并形成书面文件，同时统计扣件更换/调整的种类和数量并提报物资 需求计划。
2、根据模拟调整文件报表，现场核对调整位置和调整项目，确认无误后 更换相应种类的扣件。
3、扣件更换结束后，按规定扭力上紧螺栓，同时检查轨道调整效果和平 顺性是否达到要求。
13、所有扣件更换完毕后，现场技术员再次检查确认更换效果并复核，然后做 好详细记录，以便编制竣工资料和日后备查。
轨道精调作业指导书
中铁五局哈大客运专线经理部轨道精调标准化作业手册哈大客运专线TJ-I标段轨道工程编号：ZYZDS-10-2010轨道精调标准化作业手册中铁五局哈大铁路客运专线工程项目经理部2010年10月5日发布 2010年10月15日实施目录1使用范围 (1)2施工作业准备 (1)3技术要求 (3)3.1主要技术标准 (2)3.2 轨道板编号 (4)3.3 工程特点 (4)4 施工程序 (4)5轨道静态精调施工 (5)5.1轨道静态精调工艺流程 (5)5.2 测量仪器检定 (6)5.3钢轨及扣件等检查 (7)5.4轨道静态精调施工工艺 (7)5.4.1施工准备 (8)5.4.2轨检小车复测轨道线型 (8)5.4.3 现场测量注意事项 (8)5.4.4 A测量数据评估及调整量计算 (9)5.4.5测量数据内业处理 (10)5.4.6内业调整计算 (10)5.4.7 现场调整 (16)5.4.8轨道静态调整量更换 (17)5.4.9轨检小车复测轨道线型 (17)6 轨道动态精调 (117)6.1主要技术指标 (18)6.2.轨道动态精调技术要点 (18)6.2.1资料分析 (18)6.2.2现场核对检测 (118)6.2.3现场调整 (18)7 劳动力及资源配置 (19)7.1劳动力配置 (19)7.2工机具配置 (20)8 施工注意事项 (21)轨道精调作业指导书1、适用范围适用于哈大客运专线沈大段TJ-1标范围内的无砟轨道精调施工。
2、施工作业准备2.1、轨道板的复测，为保证后期钢轨的铺设及精调，轨道板铺设完成后，应及时对灌浆后的轨道板进行复测，对复测结果进行统计分析，对偏差较大的轨道板在铺轨之前进行揭板处理。
2.2、扣件安装过程中严格控制安装精度，使用工装设备，减少后续精调工作量。
2.3、对现场焊接接头的平顺度进行检查整修，不合格的及时处理。
2.4、对全线的CPⅢ控制点进行调查，已经破坏的点位要进行恢复，并完成全线的复测。
轨道控制网CPIII测量作业指导书(修改完成)
工程编号:轨道控制网CPIII测量作业指导书单位：编制：审核：批准：年月日发布年月日实施目录1.适用范围 (1)2.作业准备 (1)2.1一般规定 (1)2.2 CPⅢ控制网的观测条件 (1)3.技术要求 (1)4.施工程序与工艺流程 (2)5.施工要求 (3)5.1控制网的复测 (3)5.1.1控制网测量要求 (3)5.1.2控制网复测 (3)5.2控制点高程复测 (4)5.2.1技术要求 (4)5.2.2测量方法 (4)5.2.3数据处理 (4)5.3 CPⅢ控制网测量工作 (5)5.3.1 CPⅢ控制点的埋设与编号 (5)5.3.2 CPⅢ平面控制网测量方法 (7)5.3.3 CPⅢ高程控制网测量 (10)6.施工放样 (11)6.1铺轨基标测设 (11)6.2道岔施工 (13)7.轨道精调测量 (14)7.1轨道铺设时的线路精调 (14)8.劳动组织 (15)9.轨道控制网CPⅢ测量设备机具配置 (15)10.质量控制及检验 (15)10.1测量复核 (16)10.1.1测量外业复核 (16)10.1.2测量内业复核 (16)10.2测量仪器定期检核 (16)11.安全及环保要求 (17)工程轨道控制网CPIII测量作业指导书1.适用范围本作业指导书为地铁轨道控制网CPⅢ测量作业指导书，适用于地铁轨道CPⅢ控制网建立，本文对测量条件、准备工作、点位的埋设和测量方法进行了全面阐述，为其他地铁铺轨项目轨道CPⅢ控制网建立提供参照。
2.作业准备2.1一般规定CPⅢ的控制网测量应在线下工程完工提供移交验工报告，并由业主测量队完成贯通测量及断面测量后开展。
2.2 CPⅢ控制网的观测条件（1）CPⅢ控制网外业观测应待土建工程完工，场地清理完成后进行。
（2）CPⅢ观测应在气象条件相对比较稳定下进行（温差变化较小，湿度较小，洞内粉尘较少）。
（3）CPⅢ观测时测程内不能有任何遮挡物，场内不得有人体可以感受到的任何震动。
轨道精调作业指导书
无砟轨道精调作业1.基本要求(1)精调标准1)静态几何尺寸同轨道精调作业设计静态允许偏差。
2) 结构标准①钢轨钢轨硬弯1m内的矢度不大于0.2mm，钢轨母材轨顶面凹凸或马鞍型磨耗不大于0.2mm，不得出现波浪型磨耗。
②焊缝全面调查钢轨所有焊缝（含厂焊、接触焊和现场焊，胶接绝缘接头比照焊缝标准执行），并建立台帐，焊缝的验收，建议除一米平直尺外，还要采用双轨波磨小车，该问题需要和公司进一步沟通对接。
经打磨后的钢轨焊缝平直度1m范围内：轨顶面控制在0.2～0.4mm以内，钢轨内侧作用边控制在-0.2～0mm以内，轨底控制在0～0.5mm以内。
对经整治后轨顶面仍有下凹、上拱度超过0.3mm、作用边有支咀的焊缝，原则上必须由施工单位切割重焊。
③联结零件钢轨扣件齐全，组合正确，作用良好。
弹条“三点”密靠，间隙不大于0.5mm，且扭矩为符合相关安装标准。
④道岔尖轨、可动心轨竖切部分均匀密贴；顶铁与轨腰的间隙不大于0.5mm；框架尺寸控制在2～－1mm的范围内；心轨实际尖端至翼轨趾端的距离（简称尖趾距离），误差不得为负；尖轨、心轨轨底与台板离缝不大于0.5mm，且不得连续；道岔的轨距、方向、水平高低、扭曲控制标准与线路相同；支距控制的前提是必须确保方向和轨距的达标，导曲线下股不得高于上股；岔枕间隔误差不大于5mm；道岔扣件的螺栓扭矩应为120～150Nm；固定弹性基板的螺栓扭矩应为300～330Nm。
3）作业标准第1页①扣件安装前承轨台必须清扫干净，WJ-8C扣件绝缘轨距块安装时，将弹条紧靠后侧、扣压端尽可能压在绝缘轨距块中部，扭力矩控制在160N.M，弹条中部与轨距块离缝≯0.5mm,也不宜接触。
②高程调整作业时轨下微调垫板都应放置在轨下胶垫与铁垫板间，原则上最多放置不能超过2块，并将最薄的轨下微调垫板放在下面，放入轨下微调垫板总厚度不应超过6mm，超过6mm时应使用铁垫板下调高垫板调整，当调高量大于15mm时应更换成S3型螺旋道钉。
轨道车辆巡检作业指导书
轨道车辆巡检作业指导书1.适用范围1.1本标准规范了轨道车辆巡检作业的程序和标准。
1.2本规定适用于轨道车辆定期巡察检修作业。
2.作业预备2.1人员：动力设备车间主管轨道车辆检修工程技术人员、轨道车检修人员。
2.2工具：轨道车辆检修工具。
2.3材料：轨道车辆相关配件。
3.平安留意事项3.1作业必需在轨道车辆静态状况下进行。
3.2作业时，作业人员应正确穿戴劳动爱护用品，必需对车辆设好防溜、防护措施后，方可进行。
4.质量标准4.1巡检后，车辆设备状态保持良好，符合铁道部《轨道车管理规章》、《接触网作业车管理规章》中的重型轨道车、接触网作业车完好标准，满意出车条件。
4.2车辆设备巡检作业实行记名巡检制，巡检人严格按方案和时间节点进行，发觉问题坚决处理，准时、正确填写《机械动力设备巡检记录本》。
4.3动力设备车间主管轨道车辆检修工程技术人员每季度对全段轨道车巡察一次，重点查看：内燃检修人员是否按规定到该车巡检；对巡检中查出的问题是否按时整改消号；内燃检修人员在巡检中是否有漏检现象；对车辆状况进行全面巡察检查。
每台车辆最少发觉一件属于车辆巡检质量方面的问题，督促相关轨道车检修班组整改落实。
4.4轨道车检修班组每月对在用轨道车巡检一次，对使用年限超过10年以上（包括10年）及秦北高坡区段、大修车间运行的轨道车辆每半个月进行一次巡察检查，每台车辆最少发觉不少于2件属于车辆巡检质量方面的问题，并仔细填写《机械动力设备巡检记录本》。
填写时，属于司机保养范围的，要求司机整改；属于内燃检修范围的，制订整改措施和完成期限，并仔细做好落实。
并将检查存在的问题准时纳入到班组问题库。
5.作业程序5.1检查发动机性能：热冷车起动性能良好，发动机运转正常、高、中、怠速变换敏捷，各仪表显示（机油压力、油温、水温、充电电流、电压）在规定范围值内。
5.2检查发动机帮助部分：各部总成齐全性能良好，无漏油、漏水、漏电、漏气现象。
5.2.1起动机磁力开关接线正确，运用敏捷无空转，发电机电流、电压符合规定，皮带松紧相宜，调整螺栓紧固。
高铁轨道测量仪检查作业指导书
轨道测量仪检查作业指导书一、编制目的为充分发挥轨道测量仪的作用，确保检测数据完整有效，运用测量数据制定线路精调最优方案，提高线路平顺性，特制定本作业指导书。
二、编制依据（一）《高速铁路测量规范》（二）《高速铁路无砟轨道线路修理规则（试行）》（TG/GW115-2012）（三）《高速铁路有砟轨道线路修理规则（试行）》（TG/GW116-2013）三、适用范围本作业指导书适用于布设CPⅢ限制网的高速铁路有砟、无砟线路，运用轨道测量仪对高速铁路途路几何尺寸肯定位置测量作业。
四、人员组织、主要工具设备主要人员配置表主要工具设备配置表序名称数量备注号1 轨道测量仪 12 全站仪 13 棱镜104 数据接收器 25 三角架 16 数据连接线 27 笔记本电报 18 螺丝刀 19 记录用品 1五、作业流程1.内业设置(1)小车软件设置打开GRPwin软件，进入如下界面，如下图：①设置点击软件设置中的选项对话框，进行如下各项设置。
Ⅰ.常规选项设置：Ⅱ.通讯选项设置：Ⅲ.限差选项设置：Ⅳ.测量数据选项设置：Ⅴ.全站仪选项设置：Ⅵ.其他当遇见角度单位或者长度单位等等显示的和须要的不同时，可以在本地化选项中进行更改。
设置如下图：②设计文件设置Ⅰ.CPⅢ限制点文件导入当导入CPⅢ限制点文件时，点击数据导入选项，进入如下界面：留意：数据文件类型选择：限制点（ASCII-GSI），然后导入后缀为.TXT或者GSI的限制点数据，点击文件图标选择要导入的文件,若后缀为.TXT的文件，要选择ALL FILES才能望见你的TXT文件。
加载完文件后点击导入，是否胜利会有显示，若未胜利请检查你的限制点文件坐标格式是否正确，格式：点号、东坐标、北坐标、高程；分隔符是否正确。
Ⅱ.线形文件的输入每个工程项目都有设计的线形数据，精调机须要的数据有平曲线，竖曲线和设计超高信息。
平曲线须要5大桩坐标；竖曲线须要曲线的半径，变坡点以及相应的里程和轨面高程信息，曲线是凸的半径值为正，为凹的半径值是负的。
轨道工程作业指导书
轨道施工作业指导书 .................................................................... - 1 -轨道施工作业指导书1、目的：为使施工管理人员和现场施工作业人员了解轨道施工作业程序、工艺要求、技术标准、质量标准，做到规范施工，保证工程质量，特制定本作业指导书。
2、范围：适用于新建邯黄铁路轨道工程的施工作业。
3、引用文件：3．1 现行的各种施工规范、施工技术指南、验收标准3．2《中铁六局质量手册》与《中铁六局程序文件》3．3《石家庄枢纽货运系统线路文件》3．4《石家庄枢纽货运系统轨道文件》4、职责：4．1技术部负责本作业指导书的编制、下发并指导实施。
4．2安质部负责对本作业全部工序的检查。
4．3物资部、试验室配合负责对本作业材料质量的控制。
4．4试验室负责与本作业有关的全部试验。
4．5现场领工员或施工员负责实施。
5、轨道施工方法及工艺流程：5. 1人工铺轨施工工艺及方法5. 1.1施工准备对施工设计文件和施工资料进行会审，并据以编制实施性施工组织设计、指导施工。
复核线下施工单位移交的线下工程资料，并据此对其路基面、中线桩等进行现场复测,检查验收。
根据核准的施工文件及资料，编制轨节铺设计划表，提出人工铺轨轨料计划，并按施- 1 -- 1 -邯黄铁路工程三标段项目一分部第一作业队工组织设计要求下达施工计划，下达人工铺轨作业指导书并进行技术交底。
落实人工铺轨施工所需的人员、工具、机械设备，并调迁到位。
做好配合人工铺轨施工的其他工作。
5. 1.2卸轨料利用8T～10T汽车吊由平板车上将钢轨、轨枕及扣件卸下，用汽车倒运到施工现场分类堆码，钢轨在卸下的同时进行逐根检尺，并标识在轨头上。
5. 1.3轨料散布轨料采用人工抬运或用单轨车运输散布。
根据已测设的线路中桩，用白线绳挂好标线，划出轨枕中心线（木枕除外），方正轨枕，使两条中线互相吻合。
5. 1.4轨枕螺旋道钉硫磺锚固锚固前，轨枕预留孔内杂物和螺旋道钉上粘附物清除干净。
轨道车作业指导书
轨道车作业指导书1.目的与要求目的：指导机械操作人员正确、安全的使用轨道车。
要求：机械操作人员熟练掌握轨道车的各项操作规程。
2。
适用范围本作业指导书规定了轨道车的准备工作、作业程序、作业要求和注意事项。
3。
引用标准《铁路技术管理规程》、《铁路工务安全规则》、《铁路线路修理规则》、《轨道车管理规则》.4。
作业程序4。
1 出乘前准备4。
1.1 出乘前应充分休息，出乘时身体状态良好,精神饱满，出乘前6小时内严禁饮酒。
4.1。
2 准时出勤，按规定整洁着装，佩带标志，持证上岗，携带司机驾驶证、工作证等。
4。
1。
3 出勤时做到：根据任务、时间、地点、气候、人员等实际情况开好班前安全预想会(或布置会）,进行人员分工，交接运行揭示，传达安全要领,制订具体措施，做好记录。
4.2 接车4。
2.1 轨道车原则上实行定人、定机制，如有调整,需办理车辆交接手续.交接时，根据分工范围,对口交接车辆钥匙、工具及安全备品、车辆状态等，并办理交接签认。
4。
2.2 出库前20分钟启动发动机，根据分工，按《轨道车管规》的要求对车辆状态进行检查和制动系统试验，确认并保持车辆状态良好.4.2。
3 司机亲自进行制动机（五步闸)试验后，单阀制动,松开手制动机并确认，撤除止轮器等防溜装置，锁闭防触电门、窗。
4.2.4 按要求对机车信号装置、列车运行监控记录装置、无线列车调度通信设备(俗称三项设备）进行性能试验。
注意：起动发动机前应关闭“三项设备”电源，当发动机运行平稳后，再开启“三项设备"电源。
停机时，须先关闭“三项设备”电源,再停机。
4.2.5 副司机根据车次、运行区段、运行揭示、编组等情况按规定对列车运行监控记录装置输入有关数据，司机对数据输入情况进行核对。
4.2.6 运送施工人员和材料时,须确认人员处于安全位置,材料符合标准（不超高、超限、偏载、集重，加固可靠），并落实好易燃易爆品的安全防护措施。
4.3 出车作业4。
3。
1 出库或转线4.3.1。
轨排精调机作业指导书
(1)用夹轨钳将钢轨夹紧;
(2)放下测量小车,确认测量小车的四个测量轮踏面与钢轨已充分接触(测量轮放下后,控制测量小车的手轮应处于自由松动状态);
(3)预估轨排提升高度,进行第一次预提升;
(4)启动测量程序,将数据发送给电气系统;
(5)电控系统程序启动,将测量所得的数据处理后发出指令,各粗调机鸣笛后按所接收到的指令动作;
2.连续相对测量
连续相对测量时，以正常步行速度（3-5km/h）推行无碴轨道专业精调检测小车，对轨道沿线路方向按等间隔（0.125m）进行行进中的连续相对测量，快速分析和记录轨道的横向和垂向几何不平顺，查找超限处所的位置。相对不平顺测量以弦测法为理论基础，能够测量轨道水平、轨距、左右高低、左右轨向，以及轨距变化率、扭曲等几何不平顺信息。
六、测量小车
测量小车是粗调机的测量机构,配合测量系统对调整中的轨排进行测量,测量数据预轨道设计数据比较,从而确定轨排所处位置与设计数据的偏差,指导粗调机进行调整,最终达到线路设计要求.测量小车通过四个连接板挂在粗调车下旋转架下部,以四个测量轮压入轨排两根钢轨之间,依靠弹簧使两侧测量轮轮缘与两钢轨内侧贴紧,弹簧的弹力使测量小车相对于轨排处于中间位置.棱镜的位置就反映了粗调机所夹持的轨排的实际位置,使用水平传感器反映轨排的水平状态,通过无线传输预测量系统进行数据的传输交换.在施工中要定期对测量小车进行校验,保证测量系统和数据的准确性.
定点三维定位
目标距离100－200m时
±1.0mm
1"
轨距
1435mm-25/+35mm
±0.3mm
±0.005mm
水平（超高）
±200mm
±0.2mm
0.001°
连续绝对测量方式
轨检仪检查作业指导书
轨检仪检查作业指导书目录1.作业介绍…………………………………………………………01页2.作业流程示意图…………………………………………………02页3.作业程序、质量标准及安全风险提示…………………………03页4.作业工机具及物料清单…………………………………………05页1.作业介绍1.1作业条件1.1.1天窗点内轨检仪检查作业1.1.2作业时间单线不得少于90分钟，双线不得少于120分钟。
1.2适用范围有砟线路1.3人员配置1.3.1岗位要求由工班长或胜任人员担任。
负责当日作业任务布置、工作协调，全面负责作业安全及质量。
1.3.2人员配置1.3.2.1防护人员：防护人员2-4人。
1.3.2.2作业人员不少于2人。
（根据当日工作量及班组人员情况可适当增加人员）。
1.4配合要求无1.5防护要求1.5.1站内正线道岔作业站内正线道岔封锁作业时，设置“三位一体防护”：驻站防护1人、工地防护1人，关门防护2人。
（视距不足、联系困难地段增设中转防护联络员）1.5.2站内站线道岔作业设置“两位一体防护”：驻站防护1人、工地防护1人。
2.作业流程示意图设置防护准备作业上道检查撤除防护开通线路3.作业程序、质量要求及安全风险提示3.1开工准备3.1.1作业纳入维修天窗管理，提报天窗月、日计划，作业当日按下达的计划在车站登记作业，调度下达天窗修命令后，按《铁路工务安全规则》规定设置移动停车信号防护。
3.1.2校对量具及机具调试：作业前，由负责人对当日使用的各种量具进行检查核对（道尺必须定期由计量部门进行检定，保持量具准确）。
3.2作业程序3.2.1排班点名，班前学习，人员分工，收缴手机和确认作业人员精神状态，工长布置工作，对作业中的安全重点进行指导，分析作业过程中可能出现的安全隐患，并提出相应的对策。
清点防护备品和工机具，调试通讯设备和机具，确认状态良好。
3.2.2按规定设置防护：普速线路驻站联络员提前40分钟驻站（高速线路60分钟），防护员按规定站位，3-5分钟通话一次。
有砟轨道线上测量作业指导书精选全文
可编辑修改精选全文完整版有砟轨道铁路工程测量指导书原则为保证工程质量，确保测量工作顺利，有序进行，避免误差，提高精度，在轨道铺设全面展开工作之前进行测量指导。
1．基本要求1. 1 认真执行合同文件，技术规范，设计图纸及上级下发的文件精神。
1．2 中桩测设必须进行控制点的复核，相临标段间进行联测，与桥涵中心线闭合，确定在误差允许范围内进行中桩的放样。
1. 3 测量记录要清楚、整齐，当测量数据与记录数据错误时，用横线划掉原错误记录或文字，重新正确记录，不能在原有记录上涂改。
1. 4 平面、高程控制网测量成果及桩橛应妥善保存，实行测量成果资料、桩橛现场交接验收制度。
1.5 测量记录、计算成果和图表，应书写清楚，签署完善，并应复核和检算，未经复核和检算的资料严禁使用。
各种测量原始记录（包括磁卡、电脑记录）、计算成果和图表应按有关规定妥善保存。
1.6 铁路工程测量工作必须认真贯彻安全生产的方针，结合各阶段工作的特点和具体情况，制订相应的安全生产措施。
1.7 各测量仪器和工具应做好经常性的保养和维护工作，并定期检校和鉴定。
2．平面测量2.1 包头至满都拉新建铁路坐标系采用工程独立坐标系统，个别建筑物引用1954北京坐标系。
乌兰索木河特大桥,乌拉热额格河特大桥建立独立的施工坐标系。
2.2 D104导线点以前导线点及线路DK47+700（断链接点里程）小里程坐标使用“投影高程1500”系下的坐标，D105导线点以后导线点及线路DK47+700（断链接点里程）大里程坐标使用“投影高程1250”系下的坐标，；（1）、放样要求：相邻两桩间距小于1Km，相邻两桩间应通视，切线太长或交点与ZH点（HZ点）不通视应放样附交点，保证相邻两点间应通视。
2.3 包满线平面坐标采用徕卡402全站仪和索佳210全站仪进行测量，标称精度不低于2″、5mm+5ppm施测，涵洞中心及桥台、墩中心应不能偏离相应设计点20mm。
2.4 导线边长测量，读数至毫米。
轨道检查仪测量作业指导书
轨道检查仪测量作业指导书
1 目的与要求
目的：运用轨道检查仪测量线路几何尺寸，掌握线路几何尺寸状态，为维修保养提供依据。
要求：作业人员掌握要领、熟练操作。
2 适用范围
2.1本作业指导书适用于线路几何尺寸测量。
2.2本作业指导书适用于天窗内作业。
3.引用标准
《铁路技术管理规程》（高速铁路部分)、《高速铁路工务安全规则》（试行）、《高速铁路无砟轨道线路维修规则》（试行）。
4 作业工机具
轨距尺、轨道检查仪、照明设备等。
5 作业程序与要点
5.1 点名分工
工长组织职工列队点名，给出书面作业派工单，明确作业地点、作业内容、作业时间、人员分工、作业标准等，所有作业人员均应按规定使用劳动保护用品，带齐照明灯具。
5.2 安全预想
5.2.1 对所有参加施工人员进行安全教育，做好作业组织、人员分工，进行有针对性的安全预想，牢固树立安全第一的思想。
针对当日安全重点进行部署、强调。
5.2.2 上道前要清理所有带上线路的工具、材料规格数量，检查工（机）具的安全、操作性能，禁止工（机）具等带病上道作业。
夜间作业时要带齐带足照明设备，作业人员要人人都有照明设备，夜间作业时携带的工、机、料具等要有。
