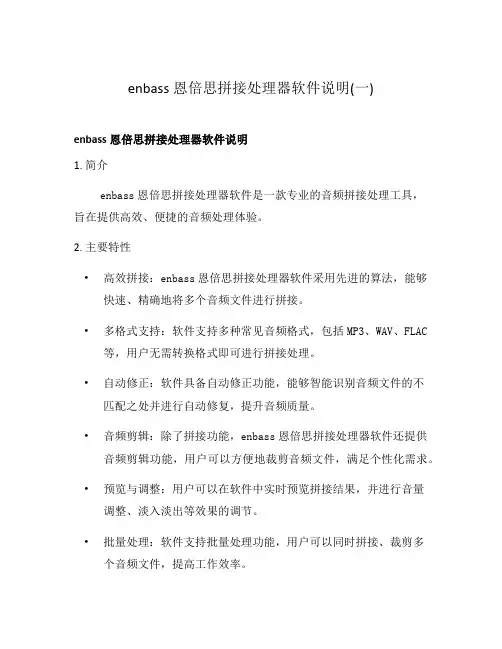

enbass恩倍思拼接处理器软件说明(一)
enbass恩倍思拼接处理器软件说明(一)enbass恩倍思拼接处理器软件说明1. 简介enbass恩倍思拼接处理器软件是一款专业的音频拼接处理工具，旨在提供高效、便捷的音频处理体验。
2. 主要特性•高效拼接：enbass恩倍思拼接处理器软件采用先进的算法，能够快速、精确地将多个音频文件进行拼接。
•多格式支持：软件支持多种常见音频格式，包括MP3、WAV、FLAC 等，用户无需转换格式即可进行拼接处理。
•自动修正：软件具备自动修正功能，能够智能识别音频文件的不匹配之处并进行自动修复，提升音频质量。
•音频剪辑：除了拼接功能，enbass恩倍思拼接处理器软件还提供音频剪辑功能，用户可以方便地裁剪音频文件，满足个性化需求。
•预览与调整：用户可以在软件中实时预览拼接结果，并进行音量调整、淡入淡出等效果的调节。
•批量处理：软件支持批量处理功能，用户可以同时拼接、裁剪多个音频文件，提高工作效率。
3. 使用方法以下是使用enbass恩倍思拼接处理器软件的基本步骤：1.下载并安装软件：从官方网站下载软件安装包，根据安装向导进行安装。
2.打开软件：双击桌面图标或在开始菜单中找到软件并点击打开。
3.导入音频文件：点击软件界面上的”导入”按钮，选择要进行拼接处理的音频文件。
4.调整拼接顺序：将导入的音频文件按照需要的顺序拖拽到软件界面上的拼接列表中，并调整顺序。
5.预览与调整：点击软件界面上的“预览”按钮，可以实时预览拼接结果，根据需要进行音量调整、淡入淡出等效果的调节。
6.拼接处理：点击软件界面上的”拼接”按钮，软件将自动开始处理拼接，处理完成后保存文件。
7.音频剪辑：如果需要进行音频剪辑，可以在拼接处理之前或之后点击软件界面上的”剪辑”按钮，对音频进行裁剪操作。
8.批量处理：如需批量处理多个音频文件，点击软件界面上的”批量处理”按钮，按照提示添加要处理的音频文件即可。
9.导出文件：处理完成后，点击软件界面上的”导出”按钮，选择保存路径并导出拼接后的音频文件。

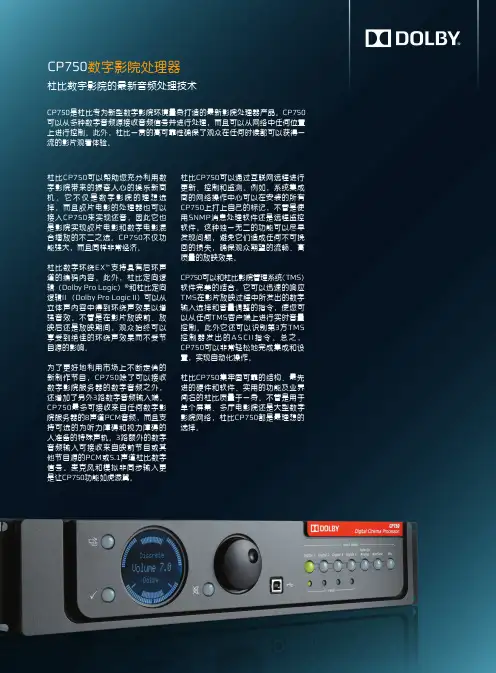

CP750数字影院处理器 说明书
数字影院处理器音频输入数字1输入4*AES 25针D 型母接口提供4路AES/EBU 声道对输入输入阻抗：110Ω，平衡数字2和3输入1*AES 阳性BNC 接头，非平衡但浮动，符合AES-3id-1995/SMPTE 276M 要求输入阻抗：75Ω数字4输入光纤接口多声道模拟输入8声道25针D 型母接口，平衡模拟，10K 差分输入阻抗参考电平：300 mV非同步输入2声道，RCA 接头，21K 输入阻抗，输入电平可调麦克风输入XLR 接口，标准针脚，10K 差分输入阻抗，可使用12V 幻象电源，增益可调整音频输出主音频输出8声道25针D 型公接口，平衡，浮动，模拟，100Ω差分输出阻抗负载不得低于600Ω辅助输出2声道，非平衡模拟，100Ω输出阻抗，RCA 接口参考电平：200 mV始终输出4*AES 输入的7/8声道，提供了额外的功能，比如输出H/I 和VI-N 信号—此固定电平输出未经过房间EQ 处理，且不受音量旋钮控制听力受损模式输出单声道，非平衡模拟，100Ω的输出阻抗，RCA 接口左、中、右声道的混合信号，并对中声道加权输出电平：200 mVCP750数字影院处理器其它输入/输出以太网接口RJ-45接口，用于网络连接和PC 设置软件自动化接口D 型25针母接口，浮空接地RS-232串口D 型9针母接口外置遥控接口用于连接Cat. No. 868外置音量调节器（非以太网连接）的RJ-45接口备用电源接口4针母XLR 接口，与可选的Cat. No. 994外部电源一同使用AC 输入无开关控制的IEC 电源输入模块USB 接口用于连接到PC 以运行设置软件音频处理PCM44.1、48和96kHz ；16、20、24位杜比数字（AC-3）最高5.1声道Dolby Pro LogicL ，C ，R ，S （低音声道可配置）Dolby Pro Logic IIL ，C ，R ，Ls, Rs （可通过软件配置）杜比环绕EXL ，C ，R ，Ls ，Bs ，Rs ，SW非同步L ，R ，S （可通过软件配置）其它参数全局音频延迟所有输入源可在0–250 ms 之间独立调整环绕延迟数字环绕延迟：0–150 msDolby Pro Logic 环绕延迟：0–150 ms其它参数（续）均衡8声道1/3倍频程调节，加低音声道调节变量动态范围不启用噪音优化器时对加权CCIR/AMR 进行典型值105 dB 的限幅，启用优化器时最多还可增加10 dB失真从8声道模拟输入到主输出典型值为0.005%选配附件Cat. No. 994外部电源Cat. No. 868远程衰减器CP750-CK 连接套件CP750安装手册（DPN 9110270）电源要求100–240 VAC ，50–60 Hz体积与重量2U 机架安装机柜：89 x 432毫米（3.5 x 17英寸）总深度，包括接口和衰减器调节旋钮：269毫米（10.6英寸）机架把手后深度，包括接口：248毫米（9.75英寸）机架把手安装面之前的深度：24毫米（0.94英寸）净重：4.2公斤（9.4磅）环境要求运行：0°C 到40°C （32°F 到104°F ）湿度：20%到80%相对湿度（不凝结）规格声明北美：该设备符合A 级数字设备限制，符合FCC 第15项规定，以及加拿大行业ICES-003要求。

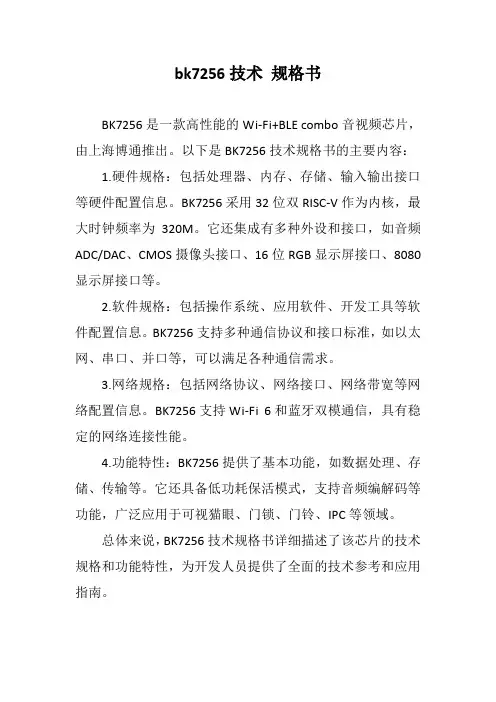

bk7256技术 规格书
bk7256技术规格书
BK7256是一款高性能的Wi-Fi+BLE combo音视频芯片，由上海博通推出。
以下是BK7256技术规格书的主要内容：
1.硬件规格：包括处理器、内存、存储、输入输出接口等硬件配置信息。
BK7256采用32位双RISC-V作为内核，最大时钟频率为320M。
它还集成有多种外设和接口，如音频ADC/DAC、CMOS摄像头接口、16位RGB显示屏接口、8080显示屏接口等。
2.软件规格：包括操作系统、应用软件、开发工具等软件配置信息。
BK7256支持多种通信协议和接口标准，如以太网、串口、并口等，可以满足各种通信需求。
3.网络规格：包括网络协议、网络接口、网络带宽等网络配置信息。
BK7256支持Wi-Fi 6和蓝牙双模通信，具有稳定的网络连接性能。
4.功能特性：BK7256提供了基本功能，如数据处理、存储、传输等。
它还具备低功耗保活模式，支持音频编解码等功能，广泛应用于可视猫眼、门锁、门铃、IPC等领域。
总体来说，BK7256技术规格书详细描述了该芯片的技术规格和功能特性，为开发人员提供了全面的技术参考和应用指南。
SYN6288语音合成芯片-使用说明
1.7.1 纵向引脚视图 ......................................................................................................................................8 1.7.2 横向引脚视图 ......................................................................................................................................8 1.7.3 引脚定义 ..............................................................................................................................................9
1.1 产品应用范围 ..................................................................................................................................................4 1.2 功能特点 ..........................................................................................................................................................4 1.3 产品功能描述 ..................................................................................................................................................5 1.4 合成效果 ..........................................................................................................................................................6 1.5 系统构成框图 ..................................................................................................................................................6 1.6 封装信息 ..........................................................................................................................................................7 1.7 IC 引脚结构 .....................................................................................................................................................8
ASHLY 3.24CL 音频处理器中文操作手册
9
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2
中国总经销
大中华区总代理：
东汇传播拓展有限公司
Eastern Acoustic Development Ltd
4.6 4.6a 12
- PROTEA
II 3.24CL
/
-40 0.1
A-C -40~+12
A 0.0dB
CA B
AB
1-6
-40~+12
6
1 0.0dB
A Pol
4.6b Protea 3.24CL
6 4
LS1 HS2
PEQ HS1
LS2
6 12
/-15
/
19.7
2 3.886
21.9
A-C 1-6
7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2
....................................................... 3
3
浦喆警用喊话器
4.录音时可以按下录音键喊话，喊完以后即可播放。
5.推上手柄上的按钮可播放警报声。
标准配置：
喊话器一台
ቤተ መጻሕፍቲ ባይዱ背带一根
说明书一份
合格证一份
外包装盒一个
电池使用说明：
1.打开喊话器后盖，将电池放在电池槽内，合上后盖将锁扣锁好就可以使用了。
2.充电时取出电池，将电池直接接入200V电源即可充电。
3.长时间不用时应当取出电池并充满电存放，按照每隔两个月左右将电池充一次电，避免电池老化。
4.正常使用时发现电量低时说明电池电力不足，为达到最佳的声音效果，需及时充电。
警用大功率喊话器
品牌：浦喆
介绍：
大功率喊话器采用新型集成电路、具有高功率、声音洪亮、传播范围大、设计新颖、性能稳定、坚固耐用、操作简单等特点。适用于公安、部队、武警、消防和交通指挥及临时集会等行业。
350型喊话器技术参数：
材质：ABS工程塑料
最大功率：50W
输出阻抗：4Ω
失真度：1% MAX
传送距离：＞800m
峰值分贝：20dB
录音时间：15s
喊话时间：10-20小时
尺寸：约230×350mm（口径×长度）
重量：1.4kg
功能：喊话、USB插口、警报、录音、放音、U盘播放
使用方法：
1.打开电池箱锁扣，将专用锂电池电池按照标识位置接入，合上电池箱。
2.打开电源开关，调节VOL音量旋钮至合适位置，即可喊话，喊话时尽量将外置麦克风尽量靠近嘴边。
BOSE CSP-1248商用音频处理器产品说明
产品概述可实现快速安装的 DSP — Bose CSP -1248 商用音频处理器是包括扬声器、控制中心和软件在内的综合平台的一部分，可帮助安装人员高效地配置优质音响系统。
板载 CSP 配置实用程序和基于浏览器的直观用户界面可提供快速设置工作流。
以逻辑性的方式呈现常见任务，因此您可以更快地配置系统，从而缩短安装时间，同时提高安装准确性。
安装后，Bose 专有算法带来可预测的性能，同时 ControlCenter 数字区域控制器和 ControlSpace Remote 远程控制应用程序等可选配件可让终端用户实现轻松操作。
关键特性连接尺寸适中，适合经济型商业安装 - 8 x 4 平衡模拟输入/输出，4 对混音单声道 RCA 输入、8 个控制输入、1 个控制输出、静音触点、以太网接口和 Bose AmpLink 连接CSP 配置实用程序具有基于浏览器的用户界面，便于实时显示和设置电平、路由、阈值、 优先级、设定事件、Bose 扬声器 EQ 、输入和区域 EQ后面板以太网接口适用于 PC/Mac 配置；同时还可以连接 ControlCenter 数字区域控制器和 ControlSpace® Remote 远程控制应用程序自动音量补偿会根据环境噪声不断调整区域输出电平，只需与 Bose AVM-1 感应麦克风 （单独出售）配合使用即可Opti -voice 寻呼功能可提供音乐和广播之间的平滑过渡Opti -source 电平管理可监控多达 4 个音源的输入电平，在切换音源时保持一致的音量SmartBass 处理可在任何音量下对支持的 Bose 扬声器扩展低音的性能和响应Bose AmpLink 输出可简单地将数字音频与兼容的功率放大器连接，减少中断和相关故障点直观的终端用户操作 — 可选的 ControlCenter CC-1D 、CC-2D 和 CC-3D （单独出售） 数字区域控制器和 ControlSpace Remote 远程控制应用程序能够提供轻松的音量控制和音源选择应用零售餐厅酒店技术数据Bose CSP -1248 商用音频处理器技术规格q RCA 输入 – 四对混音单声道用于连接非平衡音源w 平衡输入 – 八路平衡模拟麦克风/线路输入（配备可选的 +48V 幻象电源）ePBX 输入 – 用于 600 Ω 电话系统的专用寻呼控制输入r 平衡输出 – 四路平衡模拟线路输出t MOH 输出 – 标准平衡输出或用于 600 Ω 音乐保持 (Music On Hold) 电话系统的音源。
R328硬件设计指南V1.0-20190418
1.6. Flash 电路设计............................................................................................................................................ 14
市研读慧科者技有对限 象
市研慧科技有限
深圳 本文档主要适用于: 深圳
硬件开发工程师
软件开发工程师
技术支持工程师
公司Yanhui 市研慧科技有限 深圳
公司Yanhui 市研慧科技有限 深圳
公 市研慧科技有限 深圳
公司Yanhui 市研慧科技有限 深圳
公司Yanhui 市研慧科技有限 深圳
公司Yanhui 市研慧科技有限 深圳
目录.................................................................................................................................................................................3
1.3.3. 上电时序设计................................................................................................................................ 13
1.4. 复位电路设计............................................................................................................................................ 14
浦喆审讯主机说明
审讯主机品牌：浦喆可接入不低于4路分辨率为1920 ×1080的视频画面；支持8路H.265或H.264视频编码；支持1个HDMI视频信号和1个VGA视频信号输入接口，1个HDMI视频信号和1个VGA视频信号输出接口；音频压缩标准采用AAC，音频采样率为48kHz支持6个SATA口，支持4盘位硬盘接入，每个SATA口容量支持8T硬盘，支持raid0、raid1、raid5、raid10支持2个SATA口接入2个蓝光光驱采用7寸触摸屏，可实现实时视频预览、主机硬盘录像回放及光盘录像回放；可实现显示主机刻录状态、硬盘信息、刻录剩余时间、内存使用率、异常检测标识等设备最大接入带宽256Mbps；支持单通道双光盘同时刻录、双通道双光盘刻录、单通道双光盘轮流刻录等功能；支持按光盘时间和按审讯码率两种刻录方式；支持刻录过程中实时监测显示已刻录进度和光盘剩余时间；支持刻录光盘剩余容量倒计时提醒功能；支持光盘不间断刻录，在更换光盘时设备具有缓存机制，支持刻录光盘出错后，放入新光盘实时追刻，确保数据不丢失；支持画中画功能，支持1大7小、1大5小、1大4小、1大3小、1大2小、1大1小等多种画中画模式，画中画大小和位置任意调整；★支持配置攀高规则，特定条件下检测区域出现人员攀高行为，触发报警★支持配置人数异常规则，特定条件下检测区域人员数量不少于设定值，触发报警支持配置人站立起身规则，特定条件下检测区域人员出现站立起身行为，触发报警★支持配置剧烈运动检测规则，特定条件下检测区域人员出现剧烈运动行为，触发报警智能检测可触发联动，支持弹出报警画面、声音告警、上传中心、触发报警输出支持智能报警联动抓图，图片上可叠加目标和智能规则支持智能报警联动录像功能画中画通道分辨率可达2560x1440,单画面通道分辨率可达1920x1080；支持对光盘进行数字加密功能，每张光盘具有唯一不可修改的加密序列号，支持远程客户端对审讯光盘进行密码设置，刻录完成后，需要校验密码才能查看光盘内的录像文件。
puse普声数控广播系统方案
puse普声数控广播系统方案汇报人：2023-11-20•方案介绍•方案设计•方案实施•方案效果评估•方案应用场景与优势•方案竞争力分析•总结与展望01方案介绍puse普声数控广播系统方案是为解决传统广播系统存在的诸多问题而提出的一种现代化解决方案。
传统广播系统存在信号传输距离短、音质差、无法实现个性化定制等问题，难以满足现代广播需求。
puse普声数控广播系统方案采用数字信号传输，具有传输距离远、音质清晰、可个性化定制等优点，成为现代广播系统的理想选择。
背景介绍系统组成技术特点02方案设计数字音源模拟音源音源选择选用稳定的功放芯片，确保长时间使用不会出现声音失真或不稳定的情况。
功放设计稳定性高效能多路输入数字化调节调音台设计高质量适应性扬声器设计03方案实施系统安装01020304设备检查布局设计安装过程接地处理通电测试功能测试性能测试安全性检测调试与检测提供详细的使用手册，指导用户正确使用和维护系统。
使用手册日常维护故障处理定期保养定期检查各设备的运行状态，清理灰尘，保持设备的清洁和良好状态。
当系统出现故障时，应及时排除，并记录故障原因和处理方法，为以后的维护提供参考。
对各设备进行定期保养，如更换滤网、加注润滑油等，以延长设备的使用寿命。
使用与维护04方案效果评估性能评估总结词：操作简便详细描述：puse普声数控广播系统的操作界面设计简洁直观，易于使用。
用户可以通过简单的操作实现各种功能的控制，如音量调节、音频源选择和广播区域设置等。
总结词：可靠性高详细描述：该系统采用了可靠的技术和材料，具有较高的稳定性和耐用性。
同时，该系统还具有智能故障诊断功能，可以及时发现并处理故障，确保系统的正常运行。
用户体验评估方案改进建议总结词详细描述总结词详细描述05方案应用场景与优势背景音乐播放通知与新闻播报课间活动指导030201学校广播系统应用应急通知与疏散背景音乐与广告播放公共信息播报03紧急疏散与应急指挥01上下班铃声与通知02安全培训与指导06方案竞争力分析总结词技术先进，性能稳定详细描述puse普声数控广播系统方案采用先进的技术和算法，具有较高的技术水平。
浦喆车载应急处突喊话系统
车载应急处突喊话系统品牌：浦喆功能特点：DH-4150R手提式应急广播系统主机是由前级放大，数字功放集于一体及扬声器4只，扬声器安装在车辆顶部。
安装方式有车架式和橡胶磁板吸顶两种，主机放在车内附驾座位前方，供电电源12V接驳车辆电瓶，安装方便，机动性强，体积小，重量轻，保护电路完善。
有效传声距离（长筒）3km，（短筒）2.2km.多种信号源输入，可通过有线无线麦克风进行现场喊话，也可通过无线信号传输（调频调幅）接收，车载电台进行联合广播。
安全性能好，本系统具有过压，过流，欠压，过热，过载保护，通过指示灯报警，同时会自动停止功率输出，确保功放和扬声器的安全，扬声器 4只可选择架设车顶上。
系统各组成部分实现模块化设计，拆卸简便快捷，便于更换备件和维修保养★标准配置手握式F-110A话筒一只手持式无线话筒一只数字功率放大器一台内置14AH(12V)电瓶一只U盘一个扬声器线二根摇控器一只★配置介绍1.功率方放大器：4X180W 8（Ω）频率响应：20Hz-20KHz ±1db2.线路输入0db 线路输出0dbUSB接口MP3格式话筒输入：-30db3.收音部分调频调幅接收FM调频：频率范围：88MHz-108MHz灵敏度：10uvAM调频：频率范围：535KHz-1605KHz灵敏度：15mv4.主机重量：8Kg尺寸：200X240X140mm5.无线话筒：频率范围：U段600MHz-800MHz频率响应：60Hz-15KHz动态范围：﹥110db失真度：＜0.1﹪有效距离：＞50M6.发射机：发射功率：10uw震荡方式：PLL相位锁定调制方式：FM使用电压：9V 7.接收机：灵敏度：2uv震荡方式：PLL相位锁定信噪比：＞90db8. 扬声器配置：扬声器（YH69-1TM）采用钕铁硼磁钢，高清晰，高指向，高声压（超长筒）额定功率：69W 8Ω最大功率：138W 8Ω频响：180Hz-8KHz灵敏度：116db ±1db尺寸：Φ350X450（mm）扬声器（YH69-2M）采用钕铁硼磁钢，高清晰，高指向，高声压额定功率：69W 8Ω最大功率：138W 8Ω频响：180Hz-8KHz灵敏度：114db ±1db尺寸：270X270X310（mm）。
知从科技 知从木牛SBC恩智浦FS6500-FS4500 产品手册
知从木牛SBC恩智浦FS6500-FS4500产品手册知从®木牛基础软件平台功能安全库知从木牛SBC恩智浦FS6500-FS4500产品手册知从®木牛基础软件平台功能安全库1功能概述知从木牛功能安全SBC系列软件旨在打造知从科技自主研发的满足客户功能安全要求的System Basis Chip（SBC）平台化软件产品。
本手册说明了基于恩智浦FS6500-FS4500系列SBC实现的功能安全应用方案、软件架构等内容。
本软件产品可帮助系统工程师和软件工程师能够快速地应用到客户产品中，满足功能安全需求。
本产品实现了的FS6500-FS4500芯片软件驱动功能包含：•多路电源输出管理；•CAN/LIN收发器管理；•LDT定时器管理；•SBC状态机控制、低功耗控制与唤醒管理；•输出电压诊断管理；•MCU与SBC的SPI通信处理；•SBC片内ABIST/LBIST自检管理；•看门狗管理；•MCU错误监控管理；•SBC片外安全关断路径处理。
知从科技已适配开发的FS6500-FS4500系列大部分型号（不限于以下型号）：Type Package NoteMC33FS4500CAE 48-pin LQFPexposed pad N/AMC33FS4503CAE 48-pin LQFPexposed pad N/AMC33FS6500CAE 48-pin LQFPexposed pad N/A2应用领域知从木牛功能安全SBC恩智浦FS6500-FS4500驱动软件产品可应用于有各功能安全等级需求的汽车控制器。
例如：电池管理系统(BMS)逆变器(Inverter)DC-DC转换器(DCDC)电动助力转向(EPS)电子驻车系统(EPB)车身控制器(BCM)发动机管理系统(EMS)底盘域线控系统相关应用智能驾驶控制器(ADAS)此SBC恩智浦FS6500-FS4500驱动软件产品手册是为有经验的硬件、软件和功能安全工程师编写的，根据ISO 26262设计，并参考安全相关系统的E-GAS三层架构理论，可以将FS6500-FS4500驱动软件产品集成到客户应用产品的(子)系统中。
音频驱动芯片及音频驱动方法[发明专利]
![音频驱动芯片及音频驱动方法[发明专利]](https://img.taocdn.com/s3/m/f240be9268dc5022aaea998fcc22bcd126ff428d.png)
专利名称：音频驱动芯片及音频驱动方法专利类型：发明专利
发明人：罗克容,柯毅,卢杰,张淼,金勇杰申请号：CN202111541595.8
申请日：20211216
公开号：CN113938103B
公开日：
20220607
专利内容由知识产权出版社提供
摘要：本申请公开了一种音频驱动芯片及音频驱动方法，该音频驱动芯片包括预充放子电路，通过在音频放大器的第一输出端和/或第二输出端电性连接预充放子电路，可以在音频放大器开机时先后依次预拉低第一输出端的电位和/或第二输出端的电位、预拉高第一输出端的电位和/或第二输出端的电位，和/或，音频放大器关机时放电第一输出端的电位和/或第二输出端的电位至零电位，能够削弱或消除施加于感性负载的共模电压突变，减少或者消除了POP噪声。
申请人：武汉市聚芯微电子有限责任公司
地址：430270 湖北省武汉市东湖新技术开发区高新大道999号未来科技城C4栋9楼
国籍：CN
代理机构：深圳紫藤知识产权代理有限公司
代理人：熊恒定
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音频处理器
品牌：浦喆
是一款高性能、多种音频处理技术高集成的8路输入8路输出的数字音频处理器，采用DSP 音频处理技术，为用户提供卓越的声音品质；内置反馈抑制、回声消除、噪声消除等功能，还原高品质声音。
主要应用于中大型场所，可以满足远程视频会议、体育场馆、会议中心、礼堂、宴会厅、展厅、多媒体会议、指挥中心等公共扩声系统等多方面的应用需求。
功能特点:
1. 输入每通道：8路平衡式话筒/线路，采用裸线接口端子，平衡接法。
2. 输出每通道：8路平衡式线路输出，采用裸线接口端子，平衡接法。
3. 提供24bit/48KHz卓越的高品质声音。
4. 全功能矩阵混音，提供用户灵活、简单的信号路由操作，路由路径和电平大小可在一个按钮上完成。
5. 面板具备USB接口，支持多媒体存储，可进行播放或存储录播
6. 配置双向RS-232接口，可用于控制外部设备。
7. 配置RS-485接口，可实现自动摄像跟踪功能。
8. 配置8通道可编程GPIO控制接口（可自定义输入输出）。
9. 支持断电自动保护记忆功能。
10. 支持通道拷贝、粘贴、联控功能。
11. Enternet多用途数据传输及控制端口，可以支持实时管理单台及多台设备。
12. 支持通过浏览器访问设备，下载自带管理控制软件；软件界面直观、图形化，可工作在XP/Windows7、8、10等系统环境下。
13. 支持iOS、iPad、Android的手机/平板APP进行操作控制。
技术参数：
1. 输入通道：前级放大、信号发生器、扩展器、压缩器、5段参量均衡、AM自动混音功能、AFC自适应反馈消除、AEC回声消除、ANC噪声消除
2. 输出通道：31段参量均衡器、延时器、分频器、高低通滤波器、限幅器
3. 采样率：48K
4. 幻像供电：DC 48V
5. 频率响应：20Hz-20KHz
6. 总谐波失真+噪声：＜0.002% @1KHz ,4dBu
7. 数/模动态范围(A-计权)：120dB
8. 模/数动态范围(A-计权)：120dB
9. 输入阻抗(平衡式)：20KΩ；
10. 最大输出阻抗（平衡式)：100Ω；
11. 通道隔离度：1kHz，100dB
12. 输入共模抑制：60Hz，80dB
13. 最大输出电平：+24dBu，平衡
14. 最大输入电平：+24dBu，平衡
15. 工作温度：0℃-40℃
16. 工作电源：AC110V-220V,50Hz/60Hz
17. 电源功耗：<40W
18. 尺寸(宽x深x高)：482×258×45(mm)。
