数字音频处理器中文使用说明
教你怎样使用数字音频处理器
怎样使用数字音频处理器现在数字音频处理器越来越多地运用到工程当中了，对于有基础有经验的人来说，处理器是一个很好用的工具，但是，对于一些经验比较欠缺的朋友来说，看着一台处理器，又是一大堆英文，不免有点无从下手。
其实不用慌，我来介绍一下处理器使用步骤,以一个2进4出的处理器控制全频音箱＋超低音音箱的系统为例1、首先是用处理器连接系统，先确定好哪个输出通道用来控制全频音箱，哪个输出通道用来控制超低音音箱，比如你用输出1、2通道控制超低音，用输出3、4通道控制全频。
接好线了，就首先进入处理器的编辑（EDIT）界面来进行设置，进入编辑界面不同的产品的方法不同，具体怎么进入，去看说明书。
2、利用处理器的路由（ROUNT）功能来确定输出通道的信号来自哪个输入通道，比如你用立体声方式扩声形式，你可以选择输出通道1、3的信号来自输入A，输出通道的2、4的信号来自输入B。
信号分配功能不同的产品所处的位置不同，有些是在分频模块里，有些是在增益控制模块里，这个根据说明书的指示去找。
3、根据音箱的技术特性或实际要求来对音箱的工作频段进行设置，也就是设置分频点。
处理器上的分频模块一般用CROSSOVER或X-OVER表示，进入后有下限频率选择（HPF）和上限频率选择（LPF），还要滤波器模式和斜率的选择。
首先先确定工作频段，比如超低音的频段是40－120赫兹，你就把超低音通道的HPF设置为40，LPF设置为120。
全频音箱如果你要控制下限，就根据它的低音单元口径，设置它的HPF大约在50－100Hz,。
处理器滤波器形式选择一般有三种，bessel,butterworth和linky-raily，我以前有帖子专门说明过三种滤波器的不同之处，这里不赘述。
常用的是butterworth和linky-raily两种，然后是分频斜率的选择，一般你选24dB/oct就可以满足大部分的用途了。
4、这个时候你需要检查一下每个通道的初始电平是不是都在0dB位置，如果有不是0的，先把它们都调到0位置上，这个电平控制一般在GAIN功能里，DBX的处理器电平是在分频器里面的，用G表示。
RANE RPM系列中文使用指南
未来扩声系统处理器的主流————美国RANE RPM系列数字音频处理器调控简介一、前言美国RANE是专注于专业音频处理技术的少数厂家之一，其拥有的多项专利技术至今依旧影响着绝大多数扩声系统，如林科维兹.瑞利（Linkwitz-Riley）滤波器在分频领域的应用，恒定Q值(Proportional-Q)滤波器在图示均衡领域的应用等等。
RPM系列数字处理器是其上世纪九十年代末开发的专业音频处理器，经过近年的发展，日趋完善，声音品质，功能、以及易用性都是同类最佳之一。
RANE RPM系列数字处理器是完全自主按需设计的综合处理器，内部包含常规音频处理涉及的绝大多数器件，如各种滤波器，各种动态处理器，各种路由器（MIXER），延时器，等等。
输入输出同时具有模拟和数字格式，通道从2到10路，能够满足各种规模的应用需求，模拟输入具有话筒放大和幻象电源供电，还包括外部控制输入以及输出控制端口，具有多种遥控器选配。
基于TCP/IP协议的网络控制端口，方面组成无线控制系统。
RPM系列处理器目前有以下型号：RPM2——2路平衡线路电平输入输出（不具备AES3 数字端口）RPM2m——2路平衡话筒/线路电平输入输出（具备幻想供电，AES3 数字输出端口，2进4出）RPM26z——2路平衡话筒/线路电平输入（具备幻想供电，具有AES3 数字输入端口），6路线电平输出（4进6出）RPM22——2路平衡话筒/线路电平输入2路线路电平输出（具备幻想供电，具有AES3 数字输入输出端口，4进4出）RPM44——4路平衡话筒/线路电平输入4路线路电平输出（具备幻想供电，具有AES3 数字输入输出端口，6进6出）RPM88——8路平衡话筒/线路电平输入8路线路电平输出（具备幻想供电，具有AES3 数字输入输出端口，10进10出）由于RPM系列数字处理器的控制软件Drag Net为全英文软件，且功能强大，因此本文主要就处理器设置软件的常规使用方法作以简单介绍，了解了Drag Net 软件就完全了解了处理器的各项功能以及应用范围。

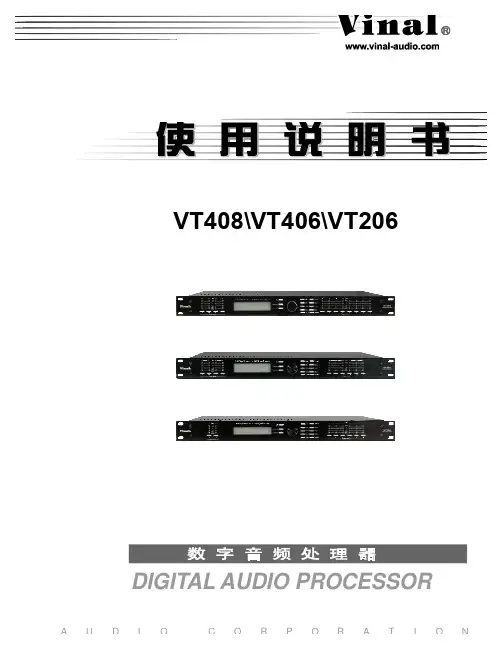

数字处理器中文说明书
4.2 预设
VT408(VT406\VT206)具有20个 可编程 的预设 模式，每个 预设模 式都 可以完全定 义 每个输 入和每个输 出以及其各 自的配 置。请注意 ：在20个预设定模式之外 ，还有 一个“快速保存” 功能来 保存 当前工作设 定 ， 它可以 保存当 前每一步改 动的设 定值 ，这样 在关 闭 电源 之 前可 以 保存所 有的 改动 。
1.2 用户界面
前 面板 接口： 由一个 带背光 的2×20字符 液晶 显示屏 来显示 功能设 置。 直选式 菜单可 设置 所有参 数 。 液 晶显 示屏 可显示 出当前 的预设 模式 及 当前 的 相关 参数 。 在每 个 输入 和 输出 通道 上 的五 段 发光 二极管 阵 列 将会 显示 音量电 平或静 音状态。
辑 。 在 液 晶 显示屏 上的每行文 本都对 应一 个
专 用 功 能 键 ，这样 在所有行上 的不同 功能 就
都 可以 使 用 相应的 键进行选择 。这些 被选 择
的功能将通 过在文 字或者数字 下面加 上闪 光标志进行 突 出显示 ，可使用数据轮对 参数进 行调整。按Esc键
将退出所 有 动作并 返回顶层菜 单，显 示预 设 定的 模式 。
9
8 联机设置
10
8.1 USB联机 设置
10
8.2 Network联机 设置
11
8.3 电脑与设备连接示意
13
9 技术规范
14
10 块图表
15
2
1、前 言
承 蒙 购 买 本 公 司 产 品 ， 甚 表 感 谢! 在 使用 本机 之前 ， 请通 读本 使 用说 明书 ，以 便 使您 掌握 如 何正 确地 使用 此 设备，当 您读 完本 说 明书 后请 把 它妥 善保 存好 ，以备 以后 查 用。
ASHLY 中文说明书
D i g i t a l A u d i o P r o d u c t s Digital Crossover System ProcessorOperating Manual目 录1.简介1.1 特点 (1)1.2 用户界面 (1)2.包装 (1)3.电源要求 (1)4.前面板 (1)4.1 功能键和数据轮FUNCTION KEYS & DATA WHEEL (1)4.2 预设PRESETS (2)4.3 输入选择INPUT (2)4.4 输出选择OUTPUT (2)4.5 LED 指示 (2)4.6 功能 (2)4.6a 增益GAIN (2)4.6b 均衡EQ (2)4.6c 延迟DELAY (3)4.6d 分频CROSSOVER (4)4.6e 限幅LIMIT (5)4.7 其他功能 (5)4.7a 唤醒RECALL (5)4.7b 保存SAVE (6)4.7c 复制COPY (6)4.7d 静音MUTE (6)4.7e 便利功能UTILITIES (6)4.7f 工厂设置FACTORY RESET (7)5.连接 (7)6.常见问题 (7)7.尺寸 (8)8.技术规格 (8)9.质量保证 (9)10.用户设置记录 (10)注意：交流电源电压模式选择开关在后面板。
适用从80V到260V交流50～处理器使用了先进DSP数字信号处理感谢您使用数字音频处理器。
Ⅱ1. 简介INTRODUCTION1.1 AUDIO FEATURES 特点技术，输入输出部分使用了24BIT，128倍 48KHz采样率Delta-sigma模/数，模/数转换器。
数字处理部分包括增益调整，极性（相位）转换，参量均衡，数字滤波，时间延迟，压缩限幅和各种分频模式，使用两颗高性能DSP处理器完成所有计算。
所有的输入输出使用平衡带屏蔽的XLR接口。
1.2 USER INTERFACE 用户界面用户界面包括2行20位带背光LCD显示屏和各种功能键可以方便调整各种参数和系统设置。
数字音频处理器使用说明书
重要的安全事项（针对火灾、电击或伤害人体的指示）注意-使用该电器产品时，有以下基本的预防措施：1.使用该产品前请详细阅读全部的安全事项；2.本产品应当接地，如果出现故障时，电流经最小的接地电阻流入大地，以减小电击；本产品的电源线和电源插头都配备安全接地，电源插头应当牢固插入适当的电源座，此电源座应当完全按当地的条例来安装和接地。
警告-接地装置连接不当会导致电击；如果你对产品是否正确接地存在疑问，请委托合格电工或维修人员检查；请不要尝试私自更改产品的电源插头，如果不适合电源插座，可委托合格电工安装适当的电源插座；3.为了减小伤害的风险，当产品在小孩附近使用时，要严密监管；4.请勿在湿度很大的地方使用机器，例如靠近浴缸、洗面盆、厨房水槽、湿度大的地下室或者靠近游泳池和湖泊；5.该产品应当安装与通风良好的地方；6.该产品必须远离热源，例如电暖炉、电热毯或者其他产生热量的产品；7.该产品的电源类型必须符合操作指示或者产品上标明的类型；8.该产品要配备一条两端的电源线（一端的插片长过另一端）。
这是安全装置。
如果你无法把电源插头插入电源插座，请联系电工来更换旧插座。
9.长时间不使用时，请把电源线从电源插座中拔出，从电源插座拔出电源线时，请勿拉扯电源线，应当抓住电源插头将其拔出；10.细心护理，请勿让杂物或者液体从其缝隙掉进机器内；11.当有下列情况时，应委托合格维修人员修理：A．电源线或电源插头已被损坏B．杂物或者液体已掉进机内C．产品已被雨淋D．产品已不能正常操作或在演出中出现明显变化E．产品已跌坏或外观损坏12.当出现在用户维修指南中没有描述的情况时，请勿尝试私自修理，应当委托合格的维修人员修理；13.警告-勿让重物积压或踩踏电源线，切忌拉、拔或强力扭曲电源线。
请勿滥用电源线，不合格的电源线可能导致火灾或对人构成伤害。
目录重要的安全事项（针对火灾、电击或伤害人体的指示） (1)目录 (2)一、设备架构 (3)二、软件操作说明 (4)2.1菜单栏和工具栏 (5)2.1.1文件 (5)2.1.2本地设置 (5)2.1.3设备设置 (6)1）用户管理 (6)2）场景管理 (6)3）网络设置 (7)4）串口设置 (8)5）设备升级 (8)2.2音频输入模块 (8)2.2.1输入源 (9)2.2.2均衡器 (9)2.3自动混音器 (10)2.4反馈消除 (12)2.5噪声抑制器 (12)2.6音频输出模块 (13)2.6.1来源于 (14)2.6.2音箱管理 (14)2.6.3限幅器 (15)2.7中控命令生成器操作说明 (16)2.7.1简易生成中控命令 (16)2.7.2中控命令生成器操作说明 (16)三、常见问题 (18)一、设备架构设备前面板指示灯：(1)PWR：电源指示灯，接通电源后，灯亮表示设备供电正常，灯灭表示设备供电有异常；(2)STATUS:状态指示灯,灯闪表示系统运行正常，在升级过程中灯会长亮；(3)IN：输入信号指示灯，灯不亮表示该通道无信号输入，灯亮绿表示该输入通道有信号输入，灯亮红表示该输入通道静音；OUT：输出信号指示灯，灯不亮表示该通道无信号输出，灯亮绿表示该输出通道有信号输出，灯亮红表示该输出通道静音；设备后面板接口：(1)AC220V：电源插头，支持AC100V~240V供电,50~60Hz；(2)M-LAN:网络接口，连接PC，在线编辑和命令收发控制；(3)RS232：通信接口，连接外部中控设备/支持摄像跟踪；(4)RESET：系统复位按钮；(5)INPUT：模拟音频MIC\LINE输入接口；OUTPUT：模拟音频输出接口；二、软件操作说明软件的安装：软件支持vista、XP、window7、window8操作系统，在安装软件前，请确保电脑已经安装DotNet Framework3.5。
数字音频处理器使用说明书
重要的安全事项（针对火灾、电击或伤害人体的指示）注意-使用该电器产品时，有以下基本的预防措施：1.使用该产品前请详细阅读全部的安全事项；2.本产品应当接地，如果出现故障时，电流经最小的接地电阻流入大地，以减小电击；本产品的电源线和电源插头都配备安全接地，电源插头应当牢固插入适当的电源座，此电源座应当完全按当地的条例来安装和接地。
警告-接地装置连接不当会导致电击；如果你对产品是否正确接地存在疑问，请委托合格电工或维修人员检查；请不要尝试私自更改产品的电源插头，如果不适合电源插座，可委托合格电工安装适当的电源插座；3.为了减小伤害的风险，当产品在小孩附近使用时，要严密监管；4.请勿在湿度很大的地方使用机器，例如靠近浴缸、洗面盆、厨房水槽、湿度大的地下室或者靠近游泳池和湖泊；5.该产品应当安装与通风良好的地方；6.该产品必须远离热源，例如电暖炉、电热毯或者其他产生热量的产品；7.该产品的电源类型必须符合操作指示或者产品上标明的类型；8.该产品要配备一条两端的电源线（一端的插片长过另一端）。
这是安全装置。
如果你无法把电源插头插入电源插座，请联系电工来更换旧插座。
9.长时间不使用时，请把电源线从电源插座中拔出，从电源插座拔出电源线时，请勿拉扯电源线，应当抓住电源插头将其拔出；10.细心护理，请勿让杂物或者液体从其缝隙掉进机器内；11.当有下列情况时，应委托合格维修人员修理：A．电源线或电源插头已被损坏B．杂物或者液体已掉进机内C．产品已被雨淋D．产品已不能正常操作或在演出中出现明显变化E．产品已跌坏或外观损坏12.当出现在用户维修指南中没有描述的情况时，请勿尝试私自修理，应当委托合格的维修人员修理；13.警告-勿让重物积压或踩踏电源线，切忌拉、拔或强力扭曲电源线。
请勿滥用电源线，不合格的电源线可能导致火灾或对人构成伤害。
目录重要的安全事项（针对火灾、电击或伤害人体的指示） (1)目录 (2)一、设备架构 (3)二、软件操作说明 (4)2.1菜单栏和工具栏 (5)2.1.1文件 (5)2.1.2本地设置 (5)2.1.3设备设置 (6)1）用户管理 (6)2）场景管理 (6)3）网络设置 (7)4）串口设置 (8)5）设备升级 (8)2.2音频输入模块 (8)2.2.1输入源 (9)2.2.2均衡器 (9)2.3自动混音器 (10)2.4反馈消除 (12)2.5噪声抑制器 (12)2.6音频输出模块 (13)2.6.1来源于 (14)2.6.2音箱管理 (14)2.6.3限幅器 (15)2.7中控命令生成器操作说明 (16)2.7.1简易生成中控命令 (16)2.7.2中控命令生成器操作说明 (16)三、常见问题 (18)一、设备架构设备前面板指示灯：(1)PWR：电源指示灯，接通电源后，灯亮表示设备供电正常，灯灭表示设备供电有异常；(2)STATUS:状态指示灯,灯闪表示系统运行正常，在升级过程中灯会长亮；(3)IN：输入信号指示灯，灯不亮表示该通道无信号输入，灯亮绿表示该输入通道有信号输入，灯亮红表示该输入通道静音；OUT：输出信号指示灯，灯不亮表示该通道无信号输出，灯亮绿表示该输出通道有信号输出，灯亮红表示该输出通道静音；设备后面板接口：(1)AC220V：电源插头，支持AC100V~240V供电,50~60Hz；(2)M-LAN:网络接口，连接PC，在线编辑和命令收发控制；(3)RS232：通信接口，连接外部中控设备/支持摄像跟踪；(4)RESET：系统复位按钮；(5)INPUT：模拟音频MIC\LINE输入接口；OUTPUT：模拟音频输出接口；二、软件操作说明软件的安装：软件支持vista、XP、window7、window8操作系统，在安装软件前，请确保电脑已经安装DotNet Framework3.5。
KT DN9848E中文操作手册
Klark Teknik DN9848E 数字处理器 中文操作手册yangxiaomeiyjane@中文版前言来自英国的音响品牌 Klark Teknik，是大家公认的生产高品质的周边设备厂商，旗下 的 DN9848E 数字处理器，是一款典型的产品，有一定的代表性。
本着技术交流、共同进 步的态度，用业余的时间翻译了 DN9848E 的操作手册，以此为鉴，希望对新手有一定的 帮忙作用。
翻译是一件累人的事，涉及的专业词汇太多，着实难应付，所以，希望大家只作为一 种参考，而无需太执着个中的所谓权威说法。
请读者自酌。
本手册根据 Klark Teknik 官方的 DN9848E System Controller Operator Manual DOC02 - DN9848E Issue B - August 2006 而译，完全依照原文的章节和顺序。
但原文的 10. APPLICATION NOTES，包括其中的 10.1. The Advantage of DN9848E Look-Ahead Limiters 和 10.2. Phase-adjustment with the DN9848E，主要是讲 DN9848E 的一些处理 特色，因为涉及太深的专业知识，并且对设备的操作影响不大，因些并没翻译；章节也随 之前移了。
日后若有精力，这一章或者再续上。
由于本人专业知识尚浅，加上时间不够，当中难免有错漏，还望读者指正。
特别声明，本手册完全是出于个人的喜好而翻译，与任何个人或组织无关。
任何个人 或组织将此用于商业用途，一切责任由其承担。
欢迎交流。
yjane@Yangxiaomei 广州 200812V1.0 重申！任何个人或组织将此用于商业用途，一切责任由其承担。
-1仅供参考。
不能成为官方指定说明书。
任何组织或个人若作商业用途，后果由其承担。
根据 DOC02-DN9848E Issue B - August 2006 版本而译。
数字音频处理器用户手册-JBL
KX180数字音频处理器用户手册目录重要安全说明 (03)第一章：产品介绍 (04)第二章：系统连接 (08)第三章：菜单结构 (09)第四章：红外控制码 (12)第五章：规格参数 (13)第六章：质保条款 (14)第七章：服务信息 (15)2重要安全说明3JBL KX180 简介KX180是JBL专为卡拉OK应用而设计的专业级数字音频处理器，用于音乐或人声的音质提升、润色与美化。
KX180设有三组6.5mm接口用于话筒输入、两组RCA 接口与一路数字光纤接口用于音乐输入，以及一组RCA接口用于录音输出，可存储或调用多达10种预设，支持演唱、劲舞的手动与自动模式切换。
回声、混响与效果KX180提供5种混响模式，即房间、小厅、大厅、人声和用户定义。
用户定义模式支持混响相关参数的自定义设置，包括：早期反射音量、早期反射延时、早期反射高频阻尼、后期反射音量、后期反射延时、后期反射高频阻尼、混响空间、混响密度、混响高频阻尼等。
对混响与回声中高频阻尼的调整，可有效改善声音的色彩。
高频阻尼数值越高，高频听感越多。
演唱与劲舞模式KX180提供两种模式—演唱和劲舞，可通过手动或自动控制。
在自动控制模式下，话筒输入端如检测到有效信号，系统将自动切换至演唱模式。
用户也可手动切换演唱或劲舞模式。
此外，用户可根据具体应用需求，调整音乐、主输出、环绕、中置与超低音的参数，创建独特的演唱与劲舞效果。
控制方式KX180支持多种控制方式，可通过专用控制软件界面进行详细系统调试，或通过前面板控键实现快捷操作，另外，还可通过红外控制实现与点歌系统的互联。
特点• 两路可独立调节的麦克风输入通道• 每路话筒输入均设有15段参量均衡器与压缩器• 每路话筒输入均设有三级反馈抑制• 混响与回声效果可独立控制• 两对RCA接口与一路光纤接口可用于音乐输入• 音乐输入配置15段参量均衡器• 音乐输入提供三级激励模式• 六路输出：右、左、中置、超低音、右环绕与左环绕• 左右输出设有10段参量均衡器• 左右环绕与中置输出设有7段参量均衡器• 超低音输出设有5段参量均衡器• 每路输出均具备压缩器功能4• 两路RCA录音输出可独立使用，亦可用于立体声输出• 前面板操作支持访问权限设置• 可保存多达10种预设• 麦克风可对相应通道的工作模式进行切换，支持演唱与劲舞模式的手动与自动切换开箱设备到货后，请及时开箱验收并检查设备是否存在因运输造成的损坏。
SABINE AC AE 数字音频处理器快速指引说明书
感谢您选择SABINE AC/AE 数字音频处理器，本指引将让您快速了解如何使用本产品。
一、设备接口连接 主机后面板示意图 （此图仅为示意，产品具体通道数量、标识等，均以实物为准） ① POWER 电源接口：连接110V—220V交流电源，翘板开关控制处理器电源。
② ETHERNET 网络控制接口：通过连接此网口，客户端电脑可以调试和监控设备。
③ RS232+RS485接口：连接控制终端或中控设备。
④ GPIO接口：连接控制终端或中控设备。
⑤ OUTPUT 信号输出接口：可以连接功放、有源音箱等设备。
⑥ INPUT 信号输入接口：可以连接麦克风、DVD等设备。
二、开机 接通电源，开机，电源指示灯亮起，等待系统状态指示灯进入闪烁状态，则设备启动完成。
① PWR 电源指示灯 ② STATUS 系统状态指示灯 ③ USB声卡 设备接口三、客户端网络配置 处理器默认IP地址为：169.254.10.227子网掩码为：255.255.0.0，请确保客户端主机IP地址与处理器处在同一网段，以便客户端软件能正常连接处理器。
（注：客户端软件搜索到设备后可以修改处理器的IP地址。
）四、下载软件本机的安装软件程序是通过访问局域网内的同一网段的处理器来下载的；通过在 IE浏览器地址栏输入设备IP地址访问到处理器，找到下载链接将安装软件下载到本地完成安装；设备出厂默认 IP 地址为：169.254.10.227 子网掩码：255.255.0.0；请先在 PC 中添加该网段的地址， 以便设备正常连接；设备启动完成后，用浏览器访问地址“http://169.254.10.227/”。
快速指引AC/AEQuick Start Guide 五、软件登录 客户端软件安装完成后，打开软件，点击设备列表，查看当前在网设备的IP列表。
点击想要连接设备的网络连接，即可连接上设备进行软件调试。
更多详细内容请查看帮助文档（见软件帮助选项）。
数字音频处理器用户手册-JBL
KX180数字音频处理器用户手册目录重要安全说明 (03)第一章：产品介绍 (04)第二章：系统连接 (08)第三章：菜单结构 (09)第四章：红外控制码 (12)第五章：规格参数 (13)第六章：质保条款 (14)第七章：服务信息 (15)2重要安全说明3JBL KX180 简介KX180是JBL专为卡拉OK应用而设计的专业级数字音频处理器，用于音乐或人声的音质提升、润色与美化。
KX180设有三组6.5mm接口用于话筒输入、两组RCA 接口与一路数字光纤接口用于音乐输入，以及一组RCA接口用于录音输出，可存储或调用多达10种预设，支持演唱、劲舞的手动与自动模式切换。
回声、混响与效果KX180提供5种混响模式，即房间、小厅、大厅、人声和用户定义。
用户定义模式支持混响相关参数的自定义设置，包括：早期反射音量、早期反射延时、早期反射高频阻尼、后期反射音量、后期反射延时、后期反射高频阻尼、混响空间、混响密度、混响高频阻尼等。
对混响与回声中高频阻尼的调整，可有效改善声音的色彩。
高频阻尼数值越高，高频听感越多。
演唱与劲舞模式KX180提供两种模式—演唱和劲舞，可通过手动或自动控制。
在自动控制模式下，话筒输入端如检测到有效信号，系统将自动切换至演唱模式。
用户也可手动切换演唱或劲舞模式。
此外，用户可根据具体应用需求，调整音乐、主输出、环绕、中置与超低音的参数，创建独特的演唱与劲舞效果。
控制方式KX180支持多种控制方式，可通过专用控制软件界面进行详细系统调试，或通过前面板控键实现快捷操作，另外，还可通过红外控制实现与点歌系统的互联。
特点• 两路可独立调节的麦克风输入通道• 每路话筒输入均设有15段参量均衡器与压缩器• 每路话筒输入均设有三级反馈抑制• 混响与回声效果可独立控制• 两对RCA接口与一路光纤接口可用于音乐输入• 音乐输入配置15段参量均衡器• 音乐输入提供三级激励模式• 六路输出：右、左、中置、超低音、右环绕与左环绕• 左右输出设有10段参量均衡器• 左右环绕与中置输出设有7段参量均衡器• 超低音输出设有5段参量均衡器• 每路输出均具备压缩器功能4• 两路RCA录音输出可独立使用，亦可用于立体声输出• 前面板操作支持访问权限设置• 可保存多达10种预设• 麦克风可对相应通道的工作模式进行切换，支持演唱与劲舞模式的手动与自动切换开箱设备到货后，请及时开箱验收并检查设备是否存在因运输造成的损坏。
AVA 数字音频处理器使用指南
序言本手册以最大型号数字音频处理器的使用方法作为说明，并可作为其它型号处理器的使用参考。
本手册只作为用户操作指示，不作为维修服务用途。
本手册为本公司生产商版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。
目录安全操作指南 (3)一、设备外观 (4)二、软件说明 (5)2.1 网络配置和软件下载 (5)2.2 菜单栏和状态栏 (7)2.2.1文件 (7)2.2.2设备设置 (7)2.3 音频流程控制模块 (12)2.3.1 音频输入快速控制模块 (13)2.3.2 音频输出快速控制模块 (14)2.3.3输入设置 (15)2.3.4扩展器 (16)2.3.5均衡器 (16)2.3.6压缩器 (18)2.3.7自动增益 (19)2.3.8自动混音器 (20)2.3.9反馈/回声/噪声消除/混音 (23)2.3.10延时器 (25)2.3.11分频器 (26)2.3.12 限幅器 (26)2.3.14 输出设置 (27)2.3 设备列表 (28)附件1：中控命令 (29)附件2：GPIO使用说明 (34)附件3：场景保持说明 (39)附件4：性能参数 (43)安全操作指南为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：1.在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头。
确保设备的输入电源为100V-240V ，50/60Hz的交流电。
2.保持工作环境的良好通风，以便于设备在工作时所发的热量及时排出，以免温度过高而损坏设备。
3.在潮湿结露环境或长时间不使用时，应关闭设备总电源。
4.在下列操作之前一定要将设备的交流电源线从交流供电插座拔下：A．取下或重装设备的任何部件。
B．断开或重接设备的任何电器插头或连接。
5.设备内有交流高压部件，非专业人士未经许可，请勿擅自拆解设备，以免发生触电危险。
更不要私自维修，以免加重设备的损坏程度。
6.不要将任何腐蚀性化学品或液体洒在设备上或其附近。
DSP240中性中文说明书(黑色)
DSP240目录目录 (1)安全说明 (2)DSP240详细操作说明…………………………………….…..……………………………………3-3612DSP240 数字音频处理器使用手册以下描述,如何用前板上控制键和编码器实现DSP240的功能.• 启动打开 DSP240, LCD 会显示该机器型号:然后出现一个进程处理条显示该机初始处理的完成:DSP240有2个出厂预设工作模式: “1x2 Ways Xover + Sub”和 “4 Ways Xover”. 初始化之后,LCD 将显示第一个预设,或者上次关机前运行的预设.如果DSP240是第一次激活“默认屏幕”将显示第一个已经嵌入的预设.3DSP240Speaker Management DSP2401x2 WAY X-OVER• 编码器和ENTER, ESC键DSP240配备3个相关的编码器, “NAV/PM1”, “PM2” 和 “PM3”, 通过这些编码器可以进行用户使用界面导航和实现处理器的编辑功能,可以选择屏幕上的子菜单页面和参数并且在操作过程中分配数值.通过“ENTER”和“ESC” 键可以确认或不确认编码器的操作.• UTILITY, A/B 和 1/2/3/4 键所有编辑都可通过使用UTILITY键,进入子菜单用户可以设置处理器的一般特征,通过A和B键,用户可进入输入通道的编辑菜单,通过1, 2, 3 和4键, 用户可进入输出通道的编辑菜单.而且, A, B键和1, 2, 3,和4键当“按压时间”不同时,具有一个双重的编辑功能 .A和B键,如果按压时间大于1 秒钟,输入通道A 或B就可以静音或非静音.当通道静音时红色LED灯将点亮 . 当“MUTE”LED 灯不亮的时候 , 相关的输入通道是非静音的.瞬间按 A 和B 键进入输入通道的编辑模式(参照后面输入通道编辑详述).蓝色“EDIT” LED灯这时会亮 .对于1, 2, 3,和4键如果按压时间超过1秒,输出通道 1, 2, 3,和 4 就会静音或非静音. 通道静音时红色LED 灯点亮. 当 “MUTE” LED灯不亮时, 相关输出通道就非静音.瞬时按1, 2, 3和4键可进入输出通道编辑菜单(参照后面输出通道编辑详述). 蓝色“EDIT” LED 灯会亮.• DSP240 菜单和子菜单构造从打开机器的“默认屏幕”开始, 如下,开始于工厂预设DSP2401x2 WAY X-OVER通过UTILITY”, “A/B”, “1/2/3/4”, “ENTER”和“ESC”键可以进入子菜单,通过“NAV/PM1”,“PM2”和“PM3”编码器可进行参数和其数值的导航.请参照如下菜单构造:4菜单 “UTILITY MENU” [按 “UTILITY” 键可进入]NAV/PM1 Encoder PM2 or PM3 Encoder[to navigate between menus] [to chose option, then ENTER to load it;(*)indicatestheselectedoption] 1 UTILITY MENU:......<< System1.1System Setup<< System Setup >> Setup: 1x2 WAY XOVER *Setup: 4 WAY XOVER1.2SYSTEM UTILITY: Input Routing<< Input Routing >> Source: Analog *Source: Digital1.3SYSTEM UTILITY: Power-On Procedure<< Power-On Procedure >> Fade-In: On *Fade-In: Off1.4 SYSTEM UTILITY: Delay Units<< Delay Units >> Unit: Time(ms) *Unit: Distance (m)1.5 SYSTEM UTILITY: Ramps on changes<< Ramps on changes >> Ramps: Off *Ramps: On1.6 SYSTEM UTILITY: Software Version<< Software Version >> Version: V1.01 *2 UTILITY MENU:......<< >>2.1Recall a Program<< Recall a Program >> 01: Preset 01: :24: Preset 242.2PROGRAM UTILITY: Save a Program<< Save a Program >> 01: Preset 01: :24: Preset 242.3PROGRAM UTILITY: Delete a Program<< Delete a Program >> 01: Preset 01: :24: Preset 243 UTILITY MENU:......3.1Interface SetupInterface Setup Source: USBSource: RS485 *4 UTILITY MENU:......4.1Parameter willShow Parameter be shown *not be shown4.2SECURITY UTILITY: Lock UnitLock Unit Lock: Off *Lock: On4.3SECURITY UTILITY: User PasswordUser Password [ ]4.4 SECURITY UTILITY: Enable Password (For the details about the Password Setting/EnableEnable Password Password: Enable and Unit Lock, , refer to the “Utility Menus Use”Password: Disable *Section)5ESCESCESCENTERESCESCENTERESCESCESCESCESCESCESCESCESC菜单 “输入A/B” 输入通道编辑 [按 “A/B” 键进入]NAV/PM1 EncoderNAV/PM1 Enc. PM2 Enc. PM3 Enc. [to navigate between menus] [to chose values for the parameters, no need to confirm the chosen values, which are automatically loaded during the encoders use]1. Input A/B Gain0.0dB-> Gain = + 0.0 dB PM1 N/A. -12 db Same as PAR2: +6 dB2. Input A/B DelayDelay = 0.000 ms-> ms PM1 N/A. 000.0000mS 000.0000mS [1 ms steps] [20.8 us steps] 848.0000mS 000.9984mS3. Input A/B PEQ/SHV - 1/5+0.0dB (when the filter's gain = 0.0dB ONLY, through the PM2 it is possible tochose and select between a Bell or a Shelving filter)has been selected a Bell filter , just defining its Bandwidth BW to be greater then 0, then the Bell filters can be set by the following parameters3.1 Input A/B EQ-X (up to 5 filters available) -> 1.00kHz BW=1.00 +0.0dB [Freq.] 20Hz [BW] 0.05 [Amp.] -15.0 dB : : : 20kHz 3.00 +15.0 dBIf through the PM2, being the filter's gain = 0.0dB,has been selected a Low Shelving filter , just defining its Slope (1st or 2nd order available, -6dB or -12dB), then the Low Shelving filter can be set by the following parameters3.2 Input A/B EQ-X (up to 5 filters available) -> 1.00kHz (-6/-12)LoSh +0.0dB [Freq.] 20Hz PM2 N/A. [Amp.] -15.0 dB : : 20kHz +15.0 dBIf through the PM2, being the filter's gain = 0.0dB,has been selected a High Shelving filter , just defining its Slope (1st or 2nd order available, -6dB or -12dB), then the High Shelving filter can be set by the following parameters3.3 Input A/B EQ-X (up to 5 filters available) -> 1.00kHz (-6/-12)HiSh +0.0dB [Freq.] 20Hz PM2 N/A. [Amp.] -15.0 dB : : 20kHz +15.0 dB6菜单“1/2/3/4 输出通道编辑”[按 “1/2/3/4” 键进入]NAV/PM1 EncoderNAV/PM1 Enc. PM2 Enc. PM3 Enc. [to navigate between menus] [to chose values for the parameters, no need to confirm the chosen values, which are automatically loaded during the encoders use]1. Output [x] [Name] HPF 20.0 Hz No Cut-Off-> 20.0Cut-OffPM1 N/A[Freq.] 20Hz [Type/Slope] No Cut-Off : : 20kHz Bessel 24dB/Oct2. Output [x] [Name] LPF 20.0 Cut-Off-> 20.0 Cut-Off PM1 N/A [Freq.] 20Hz [Type/Slope] No Cut-Off: : 20kHz Bessel 24dB/Oct3. Output [x] [Name] PEQ/SHV - 1/7+0.0dB (when the filter's gain = 0.0dB ONLY, through the PM2 it is possible tochose and select between a Bell or a Shelving filter)has been selected a Bell filter , just defining its Bandwidth BW to be greater then 0, then the Bell filters can be set by the following parameters3.1 Output [x] [Name] EQ-X (up to 7 filters available) -> 1.00kHz BW=1.00 +0.0dB [Freq.] 20Hz [BW] 0.05 [Amp.] -15.0 dB : : : 20kHz 3.00 +15.0 dBIf through the PM2, being the filter's gain = 0.0dB,has been selected a Low Shelving filter , just defining its Slope (1st or 2nd order available, -6dB or -12dB), then the Low Shelving filter can be set by the following parameters3.2 Output [x] [Name] EQ-X (up to 7 filters available) -> 1.00kHz (-6/-12)LoSh +0.0dB [Freq.] 20Hz PM2 N/A [Amp.] -15.0 dB : :20kHz +15.0 dBIf through the PM2, being the filter's gain = 0.0dB,has been selected a High Shelving filter , just defining its Slope (1st or 2nd order available, -6dB or -12dB), then the High Shelving filter can be set by the following parameters3.3 Output [x] [Name] EQ-X (up to 7 filters available) -> 1.00kHz (-6/-12)HiSh +0.0dB [Freq.] 20Hz PM2 N/A [Amp.] -15.0 dB : : 20kHz +15.0 dB4. Output [x] [Name] Vu-Meter-> PM1 N/A LevelSame as PAR2Limiter Act.5. Output [x] [Name] Name Name = [Name]-> _ (For Editing the Device's Name, refer to the Details on the“UtilityMenus Use” Section)76. Output [x] [Name] Source Source = InA->PM1 N/AInA (Channel A)Same as PAR2InB (Channel B)InA+InB (Channel A+ Channel B)7. Output [x] [Name] Gain 0.0 dB-> PM1 N/A -12 db Same as PAR2: +6 dB8. Output [x] [Name] Limiter0.2s +20dB-> 0.2s +20dB [Atk time] 5ms [Rel time] 0.1s [Amp.] -10.0 dB : : :200ms 3.0s +20.0dB (OFF)9. Output [x] [Name] Delay Delay = 0.000 ms-> ms PM1 N/A 000.0000mS 000.0000mS[1 ms steps] [20.8 us steps] 848.0000mS 000.9984mS10. Output [x] [Name] Polarity Normal->= NormalPM1 N/A Normal Same as PAR2Invert8z 菜单“UTILITY”[按“UTILITY”键进入]从“默认屏幕”开始, 按“UTILITY”键进入“UTILITY”菜单, 顺时针旋转和逆时针旋转“NAV/PM1”编码器可选择子菜单页面.选择相应子菜单页面,用“ENTER” 键就能进入子菜单页面, 然后旋转“NAV/PM1”编码器旋转对应参数,选择好后确认按“ENTER”键.通过“ESC” 键,可在任何时间返回,通过“ENTER” 可在任何时间继续页面操作.处于子菜单页面时, 旋转PM2或PM3编码器可以滑动选项,选择好后确认按 “ENTER”键.注意: 所有子菜单选项中,如果是目前已选择的/运行的,LCD 屏幕右边显示一个星号“*”.不是已经选择的/运行的选项没有星号.在没有选择的选项上按ENTER 将出现一个星号作为目前运行的选项.System Utilities Sub-menu – 通过这个子菜单可以进入与本机相关的启动和一般配置的选项:从 “System Utilities Sub-menu”开始, 按“ENTER”键然后用“NAV/PM1”编码器滑动页面,可进入如下页面:− System Setup: 该页面可以定义本机的操作模式:操作模式可通过2分频选项实现1x2 WAY ........... 在这个操作模式下, DSP240 执行一个2进4出分频, 2 个输入自动分配到输出如下:− 输入 A 到输出 1/2 [Out1=LowA and Out2=HighA]− 输入 B 到输出 3/4 [Out3=LowB and Out4=HighB]4 WAY ......... 在这个操作模式下,DSP240 执行一个单声道输入到4输出分频,输入 A 自动分配到输出如下:− 输入 A 到输出 1/2/3/4 [Out1=Band-1,Out2=Band-2, Out3=Band-3 and Out4=Band-4]在 System Setup 页面,通过按ENTER 键和旋转“PM2” 或“PM3”编码器,就能够选择所有分频预设模式.9SYSTEM UTILITY -- System Setup --UTILITY MENU-- SystemUtilities --当选择了 “1x2 WAY XOVER” , “System Setup” 页面显示如下:想改变DSP240的操作模式, 屏幕上反映要求的分频并按“ENTER” 键 ,屏幕显示如下：要求确认已选择的操作模式:如果按 ENTER 选择的预设模式会载入. 同时设备配置了相关分频如下屏幕显示:现在新的预设模式旁边会显示一个星号.− Input Routing: DSP240 处理器配备了2个模拟输入(平衡的母XLR)和一个立体声 S/PDIF 数字输入(RCA 连接器). “Routing Options” 页面允许选择输入类型: 在Input Routing 按ENTER,然后旋转“PM2” 或“PM3” 编码器, 就能选择DSP240主输入, 用户可在模拟或 S/PDIF 数字间选择.确认选项按 “ENTER” 键.如下屏幕显示了已选择的模拟输入（Analog Input ）:10New Xover [ENTER] to confirm Please Wait ..... Changing Xover System Setup Setup: 1x2 WAY XOVER *Input Routing Source: Analog * SYSTEM UTILITY -- Input Routing--−Power-On Procedure: 该页面可以选择选项,当DSP240打开开关后会应用该选项：按ENTER 键并旋转“PM2” 或 “PM3” 编码器, 就能够在两个选项中选择: ”Fade In On” 或“Fade In Off”. 目前运行的选项名旁会有一个星号“*”. 想改变选项,按ENTER 键,这时这个选项被激活,该选项旁出现一个星号. 两个选项如下: FADE-In = Off ... 当打开DSP240,如果该机上次关闭前未静音,这次开机有音乐信号输入时,声音输出为突然输出,一开机就是上次关机前的最大音量（注：最大音量即为上次关机前的音量状态）. FADE-In = On ... 当打开DSP240,如果该机上次关闭前未静音,这次开机后有音乐信号输入时,一开机声音输出会是一个由小到大的渐进,避免突然来到的音乐. 如果选择“Fade-In=On”,屏幕显示如下: − Delay Time/Distance: 这个页面上可通过改变单位来表现延时:时间（ Time ）(单位：milliseconds“ms”) 或者距离（Distance ） (单位：meters “m”):通过按“ENTER” 键, 旋转“PM2” 或 “PM3” 编码器, 就能够选择单位的转换表现延时, 按“ENTER”键 确定. 如下屏幕显示了已选择的延时单位是时间 (单位：milliseconds)11Power-On Procedure Fade-In: On * SYSTEM UTILITY -- Power-On Procedure --SYSTEM UTILITY -- Delay Units --Delay Units Unit : Time (ms)*− Ramps on changes: 有参数变化时,这个页面允许在输入/输出激活或不激活淡入（ Fading-in ）和淡出（Fading-out ）音量:当在PC 软件上控制机器时, 可能会要求一个突然的参数变化,这时因为DSP 改装必然会引起不想要的“嘀嗒”冲击噪声 (大的音量变化)或者“嘣” (高通/低通滤波器切频值有很大不同时). Fading-In 和Fading-Out ramps 避免了这种潜在噪声的发生. 然而,当设备现场播放时以及现场表演需要微小参数调整时这个功能将不被激活. 如下屏幕显示了Fading ramps 功能关闭的情形:−Software Version: 这个页面可确认DSP240上运行的软件版本:正确的版本是 “V1.01”12SYSTEM UTILITY -- Ramps on Changes --Ramps on changes Ramps : Off * SYSTEM UTILITY -- Software Version--Program Utilities Sub-menu – 这个子菜单可进入几个与DSP240 相关的几个操作模式,并且可进行预设的存储,调用:按ENTER button 键并使用“NAV/PM1”编码器滑动页面,可进入如下:− Recall a Program: 页面允许载入一个预设. 在 DSP240页面中可存储24个预设:按ENTER 键,旋转 “PM2”或“PM3”编码器, 能够滑动所有目前的预设.如果还没有存储用户预设, 屏幕暂时显示如下:如果预设是之前用户已储存的,那么就都能够调用.用 “PM2”或 “PM3”编码器就能选择想要调用的预设就能够滑动已经储存的预设. 想要的预设出现在屏幕上时,选择该预设按“ENTER” 键,然后DSP240 开始载入这个预设,暂时的屏幕显示如下:一旦载入,DSP240将自动退出“Recall a Program”屏幕并且上面屏幕消失:注意:任何时间按“ESC”键,都可以放弃调用预设.13Recall a Program No Stored Xovers. [ENTER] to Recall. 01: PRESET 1 Loading New Program ...... 01: PRESET 1 PROGRAM UTILITY -- Recall a Program --UTILITY MENU -- Program Utilities -- PROGRAM UTILITY -- Recall a Program--− Save a Program: 页面允许在 DSP240记忆中存储一个新的预设:按ENTER 键并旋转“PM2”或“PM3”编码器, 就能滑动之前已经存储的预设名和者空的（Empty Memory ）位置.如果用户预设还没有存储,“Save a Program” 屏幕将显示从第1个到第24个预设的空位置,如下,举例位置10:如果我们准备存储一个编辑好的预设, 就要选择一个位置存储预设, 用“PM2”或“PM3”编码器从24个 位置中选择.一旦想要的位置出现在屏幕上, 再按一次“ENTER”键进入“Set Program Name ” 页面.在这个页面用户可编辑一个最多16个字符的预设名称,通过“PM2”或“PM3”编码器选择字符,用 “NAV/PM1” 在16个位置间移动为编写字符名称定位.目前编辑的位置下方有一个“闪动的下划线”.在这个编辑阶段,举例显示如下 (例如,在10号位置编写的预设名称是“Stage 1 2x2” ):需要再按 “ENTER” 键储存预设名.上述操作完成后会进入“Enter to Save ” 页面显示了预设已选择的位置和最终在该位置编辑好的名字：再按“ENTER” 键, 预设及其名称将存储在已选择的位置上,然后LCD 显示屏暂时的显示如下：14Save a Program10: Empty Memory Set Program Name. 10: Stage 1 Saving to Memory..... 10: Stage 1 2x2 PROGRAM UTILITY-- Save a Program --[Enter] to Save10: Stage 1 2x2?一旦预设被存储了, 上面屏幕消失,然后返回到如下屏幕:如果在预设存储阶段,用户想在“Set Program Name”页面重新写一个已经存在的预设名,那么按“ENTER”键,会进入一个“[ENTER] to Overwrite” 页面,要求确认是否编辑新预设名覆盖目前存储的预设名:如果想继续就按“ENTER”,DSP240 就进入了“Set Program Name ” 页面,然后如前面所述直到存储过程结束.注意: 任何时间想放弃存储操作只需按“ESC” 键.− Delete a Program: 该页面允许删除 DSP240记忆体中储存好的预设:按ENTER 键,从上面的页面进入陆续的子菜单并旋转“PM2”或“PM3”编码器, 就能滑动之前存储的预设和可用的空位置(显示为“Empty Memory”).如果用户预设还没有存储, “Delete a Program”屏幕将显示所有空的记忆位置从1到24,如下举例位置10:如果预设可用, 它们就会显示在 “Delete a Program” 页面:使用“PM2”或“PM3”就能够选择要删除的预设.按“ENTER” 键,进入 “[Enter] to Delete”页面, 提示选择的预设将被删除.15Delete a Program 10: Stage 1 2x2 PROGRAM UTILITY -- Save a Program --[Enter] to Overwrite 10: Stage 1 2x2 ?PROGRAM UTILITY-- Delete a Progra --Delete a Program 10: EmptyMemory例如,如果我们想删除预设10, “Stage 1 2x2”,屏幕显示如下：确认删除再按“ENTER” 键, DSP240中会删除选择的预设,暂时的屏幕显示如下:一旦预设被删除了, 上面屏幕消失返回到如下屏幕:注意: 任何时间想放弃删除操作按“ESC” 键.Interface Utilities Sub-menu – 这个子菜单允许进入一个页面,定义控制软件界面连接方式 [USB 或 RS485] 来控制 DSP240:从“Interface Utilities”开始, 按“ENTER” 键进入Interface Setup.− Interface Setup: 这个屏幕允许选择通过PC 控制系统控制DSP240的方式.按“ENTER” 然后使用PM2 或PM3编码器可在两个选项间选择(USB 或RS485).在选好的资源（source ）按ENTER 键,就会在LCD 显示屏右边出现一个星号,比如下面屏幕选择界面是 USB.16[ENTER] to Delete. 10: Stage 1 2x2 Erasing Xover Memory...... 10: Stage 1 2x2 Interface Setup Source: USB * PROGRAM UTILITY -- Delete a Program --UTILITY MENU -- Interface Utilities --INTERFACE UTILITY -- Interface Setup--Security Sub-menu –在这个子菜单用户可以使参数显示出来,设置一个密码锁住设备就可以限制机器的使用功能,用正确的密码才可以进入机器功能控制.按ENTER 和使用NAV/PM1可在选项间选择.− Show Parameter: 从上述屏幕开始, 按 “ENTER”键, 可进入“Show Parameter” 子菜单.再次按“ENTER”键并且用PM2或PM3编码器就能够在“显示”（“be shown”）和“不被显示”（“not be shown”）选项间进行选择.一个星号会在已经选择的选项旁出现.选择了“显示”（“be shown”）选项意思是机器锁上之后, 你不可以进入参数编辑,但是参数会显示在LCD 显示屏上.如果选择了“不被显示”（“not be shown”）选项,意思是一但设备锁上了,参数就不会被显示出来.有了这个选项,当试图进入一个参数时,屏幕显示如下:− Lock Unit: 这个子菜单允许用户锁上设备,阻止编辑或修改参数值.设备没锁时,可以编辑所有的参数. 如果锁住了机器（“Lock Unit”设置在ON ）所有参数就不能修改.当从菜单上选择了锁上（lock ）,设备就被锁上并且Lock 菜单自动退出. 屏幕恢复到默认屏幕显示目前的分频配置和选择好的预设名,预设名旁边会出现一个“钥匙”图标指示DSP240是锁上的.17UTILITY MENU -- Security Utilities --SECURITY UTILITY -- Show Parameter --Parameter will not be shown * SECURITY UTILITY-- Lock Unit --Lock Unit Lock : On*−User Password: 从“User Password”子菜单开始:按“ENTER”键,进入“User Password” 页面: 旋转“PM2”或“PM3”编码器选择字符,用 “NAV/PM1”在位置间移动定位,可编辑一个6位的密码名称 . 目前编辑的位置下方有一个“闪动的下划线”. 在编辑阶段, 显示如下,例如,编辑的密码名是“DSP240”:DSP240将退出“Unit Lock”子菜单并跳到“User Password”子菜单页面屏幕:如果在“Confirm Password”页面输入的密码与在“Enter Password” 页面一致, 屏幕显示如下信息.密码现在已经在设备记忆中配置好了.用户现在可以决定用密码“锁上”DSP240 , 避免进入处理器的所有功能,取决于参数设置是“密码启用/不启用”（“Password Enable/Disable”）,下面会解释18 User Password [DSP240] Confirm Password [DSP240]SECURITY UTILITY -- User Password --User Password [ ]SECURITY UTILITY -- Insert Password--− Enable Password:从“Enable Password”子菜单开始:按“ENTER” 键,进入“Enable Password”页面:按照上述步骤为DSP240 编辑了一个密码之后,就能够启用或不启用该密码.如果 DSP240有一个密码了,用密码锁住机器,就可在菜单上选择“Enable” 选项,就不能进入机器的编辑功能. 在用“密码锁住的状态”（“Locked by Password Status”）,所有 DSP240功能被禁用 , 包括静音 A/B 和静音1/2/3/4键.如果在“Show Parameter”子菜单,显示的是“be shown”,能进入输入/输出通道的参数 (可按编辑“edit”键),只能读取参数 (不能够编辑).DSP240被密码锁上, 一个“锁”的图标会出现在默认屏幕上,这时不能进入子菜单,除非用户有密码.想进入DSP240进行完整操作,进入“User Password” 屏幕,按UTILITY 键进入如下屏幕输入正确的密码:正确的密码输入之后, DSP240将进入可操作的模式,“锁的图标”从默认屏幕上消失并且“Enable Password” 页面自动返回到“非启用”（“Disable”）状态 :如果 DSP240没有设置密码, 就如之前描述,DSP240不用任何密码进入,然后“Enable Password”页面是“非启用” (“Disable”)状态.19SECURITY UTILITY-- User Password --Enable Password Password: Disable *User Password [ ]Enable Password Password:Disable *z 菜单“输入 A/B”输入通道编辑[通过按“A/B”键进入]从“默认屏幕”开始, 按“A” 或 “B”键进入“Input A/B”菜单.一旦进入编辑状态,相关的蓝色编辑LED 灯将点亮.子菜单页面可通过顺时针或逆时针旋转“NAV/PM1” 编码器实现.想编辑参数,需按ENTER 键,屏幕的编辑参数的左边会出现一个箭头 “->”.然后用 “PM2” 和 “PM3”编码器编辑设置参数值.对于一些有3个独立值的参数,也可用PM1 编码器, 例如,设置滤波器的参数.注意:在所有页面选项中,所有选项可通过可通过“NAV/PM1”,“PM2”,和“PM3”编码器实现,目前选择的值在旋转编码器过程中自动载入,离开页面时自动储存.音频信号输入(A/B) 通路流程图Gain page – 这个页面可设置输入通道电平,范围从-12db 到+6dB, 按ENTER 键,一个箭头“->”会出现在屏幕左边,然后用“PM1”或“PM2”调节参数.这个页面设置的值只影响选择通道的A 或B 的输入电平.如下举例 “Gain”页面设置输入通道A 的增益到 +0.0dBDelay page – 在这个页面可设置输入通道的延时时间从000.0000mS 到848.9984mS,步进是1mS 或 20.8uS.设置延时时间按ENTER 键,然后一个箭头“->” 会出现在屏幕左边,再用“PM2”编码器设置延时时间,步进是1mS, 用 “PM3”, 进行微调设置,步进是20.8 microseconds.如下举例“Delay” 页面设置输入通道A 的延时时间到 160.1872mS ：20Input-A Gain -> Gain = + 0.0dB Input-ADelay -> Delay = 160.1872mSEQ: [x] sub-menu –在这个子菜单可设置输入通道5个可用的参数或雪弗滤波器.DSP240允许用户选择Bell 或雪弗参数并且独立地分配给它们5个滤波器.为了选择滤波器的类型,就要使滤波器的GAIN=0.0dB, 然后“顺时针”旋转 PM2 编码器,决定Bell 滤波器的带宽,或者, “逆时针”旋转选择雪弗滤波器的类型(Low 或 High)和它的顺序(1st 或2nd ).所以, 为了定义滤波器的类型,例如,滤波器的号码为1 (“x”=1),从上面的屏幕开始按ENTER 键进入滤波器的编辑页面,按ENTER 键,然后屏幕显示如下:在这种情况下,滤波器的增益GAIN=0.0dB,并且BW=1.05, 滤波器目前是Bell.现在,顺时针或逆时针旋转PM2编码器, 参数BW 的范围从 0.05到 3,此参数定义了Bell 滤波器的一个带宽值. 如果已经选择了Bell 滤波器, 增益（ Gain ）也可从 0.0dB 修改并且BW 范围只在 0.05 和3之间.如果用户想选择一个雪弗滤波器,从上面的状态开始, GAIN=0.0dB [如果 GAIN 不是0.0dB,就要用PM3 编码器把它设为0.0dB], 逆时针旋转PM2编码器,一旦BW 的值到了0.05, 下一步继续逆时针旋转PM2,就进入了雪弗滤波器的选项.如果仍然逆时针旋转PM2,雪弗滤波器和它们的顺序如下:1. 1st order Low Shelving = -6LoSh [on the screen]2. 2nd order Low Shelving = -12LoSh [on the screen]3. 1st order High Shelving = -6HiSh [on the screen]4. 2nd order High Shelving = -12HiSh [on the screen]一旦选择了想要得雪弗滤波器,用PM3选择增益(GAIN ),当设置在不同于 0.0dB 的值时,滤波器的类型就不能改变,除非GAIN 设置在0.0dB .21Input-A EQ-1 -> 1.00KHz BW1.05 0.0dB Input-A EQ-X1.00KHz BW1.05 0.0dBBELL Filter:例如,如果想在EQ-1设置一个bell滤波器,就用PM2编码器设置BW在一个想要得值,例如1.00,用PM3 编码器设增益例如GAIN 是+3dB,中心频率用 NAV/PM1编码器,设定在1.00KHz.EQ子菜单屏幕显示如下:Input-A EQ-1->1.00kHz BW=1.00 + 3.0dB在Bell滤波器的编辑页面所有滤波器的参数可用“NAV/PM1”, “PM2”和 “PM3” 编码器来编辑,可编辑滤波器的中心频率,带宽和增益.参数滤波器的中心频率可用“NAV/PM1”编码器编辑,用“PM2”编辑带宽,用“PM3”编码器编辑增益:“Center Frequency”:可选择频率的范围从20Hz到20kH z,步进是1/24的Octave,通过旋转“NAV/PM1”编码器实现.“Bandwidth BW”: 可选择得带宽（BW）的范围从0.05 Oct到3 Oct，步进是0.05 Oct，通过旋转“PM2”编码器实现.“Gain”: 可选择的增益（Gain）范围从-15dB 到 +15dB,步进是0.5 dB,通过旋转“PM3”编码器实现.Low Shelving Filter:例如,如果想在EQ-1设置一个低雪弗型滤波器（ Low Shelving filter）,用PM2编码器逆时针旋转直到想要的低雪弗滤波器（Low Shelving filter）的顺序出现在屏幕上,例如-6dB/Oct,增益（GAIN）也设在例如 +3dB（用PM3编码器）,高切频率（High Cut Frequency）例如在 1.00KHz（用NAV/PM1编码器.EQ 子菜单显示如下Input-A EQ-1->1.00kHz -6LoSh + 3.0dB注意：一旦选择了低雪弗滤波器（Low Shelving filter）,用“PM3”选择增益（Gain）如果增益值的设定不是0.0dB,滤波器的类型就不能改变,直到增益值为0.0dB .一旦进入低雪弗滤波器（ Low Shelving Filter）的编辑页面,所有滤波器的参数可用“NAV/PM1” ,“PM2”和 “PM3” 编码器修改,来编辑滤波器的高切频率（High Cut Freq）,滤波器的顺序 [当 Gain=0.0dB]和增益.用 “NAV/PM1”编码器可编辑低雪弗滤波器（ Low Shelving Filter）的高切频率（Hi Cut Frequency）,用“PM2” 编码器编辑滤波器的顺序（Filter's Order）,用 “PM3”编码器编辑增益（Gain）：“Hi Cut Frequency”:可选择的频率范围从20Hz到20kHz,步进是1/24 Octave,用“NAV/PM1”编码器可进入.“Low Shelving Order”: 可选择的低雪弗滤波器的范围可在1st(Lo-1st.)和2nd(Lo-2nd.)之间进行选择. “Gain”: 可选择的增益范围从-15dB到+15dB,步进是0.5 dB,旋转“PM3”编码器进入.22High Shelving Filter:例如,想在EQ-1设置一个高雪弗滤波器（High Shelving filter ）,然后逆时针旋转PM2编码器直到想要的高雪弗滤波器（High Shelving filter ）的顺序出现在屏幕上,例如 -6dB/Oct , GAIN 设在如+3dB （旋转PM3编码器）,低切频率（Low Cut Frequency ）例如在 1.00KHz,（用NAV/PM1 编码器）. 然后,EQ 子菜单屏幕显示如下：注意一旦选择了高雪弗滤波器（High Shelving filter ）,用“PM3”选择增益（Gain ）,如果增益值的设定不是 0.0dB,滤波器的类型就不能改变,直到增益值为0.0dB .一旦进入高雪弗滤波器（High Shelving Filter ）的编辑页面,所有滤波器的参数可用 “NAV/PM1” ,“PM2” 和 “PM3” 编码器修改,来编辑滤波器的低切频率（Low Cut Freq ）,滤波器的顺序和增益.用“NAV/PM1”编码器可编辑高雪弗滤波器（High Shelving Filter ）的低切频率（Lo Cut Frequency ）,用“PM2” 编码器编辑滤波器的顺序（Filter's Order ）,用 “PM3”编码器编辑增益（Gain ）:“Lo Cut Frequency ”:可选择频率的范围从 20Hz 到20kHz ,步进是1/24 Octave ,用 “NAV/PM1”编码器进入. “High Shelving Order ”:可选择的高雪弗滤波器的范围可在1st (Lo-1st.) 和 2nd (Lo-2nd.)之间进行选择. “Gain ”: 可选择的增益范围从 -15dB 到+15dB,步进是 0.5 dB,旋转“PM3”编码器调整.注意1: 用 3 个编码器选择了想要的选项后,选项会自动被本机接受作为目前的选项并在离开页面时存储在 DSP240系统中.注意2: 退出该页面, 按“ESC”键.23Input-A EQ-1 ->1.00kHz -6HiSh + 3.0dBz 菜单“输出1/2/3/4” 输出通道编辑 [用“1/2/3/4”键]从 “默认屏幕”开始, 按“1” 或 “2”或 “3” 或 “4”键,进入“输出1/2/3/4” 菜单,按了之后,相关的蓝色编辑（“EDIT” ）LED 灯将点亮.顺时针或逆时针旋转“NAV/PM1” 编码器选择子菜单页面.按ENTER 键开始编辑参数,屏幕左边会出现一个箭头 “->”. 用“PM2” 和“PM3” 编码器编辑和设定参数值. 有些参数有3个独立的值,就需要用PM1编码器 ,例如,对于滤波器参数的设定.注意:所有参数编辑可通过“NAV/PM1”, “PM2”, 和“PM3”编码器实现,目前选择的值在旋转编码器过程中自动载入,离开页面时自动储存.音频信号输出(1/2/3/4) 路径图HPF sub-menu – 从这个子菜单开始就能设置输出通道的高通滤波器（High Pass Filter ）.在HPF 子菜单屏幕,如果在输出1...名称是高（“High”）滤波器设置在24dB Linkwitz/Riley(参照后面分配 一个 名字在输出..),显示如下滤波器的参数值用“PM2”和“PM3”编码器修改,可编辑滤波器的低切频率（Filter's Low Cut Frequency ）和滤波器的类型和顺序.用“PM2”可编辑高通滤波器的低切频率,用“PM3”编码器编辑滤波器的类型和顺序.“Low Cut Frequency ”:可选择得频率范围从20Hz 到20kHz,步进是 1/24 Octave 旋转“PM2”编码器可进入.“High Pass Type and Order ”:这个页面允许选择分频（ X-Over ）的高通滤波器形状和顺序.旋转“PM3”编码器可选择高通滤波器的形状和顺序, 列出如下:− No Cut-Off (High Pass Filter Bypassed)− Butwrth 6dB (Butterworth Filter 6dB/Oct Slope)− Butwrth 12dB (Butterworth Filter 12dB/Oct Slope)− Lnk/Ril 12dB (Linkwitz/Riley Filter 12dB/Oct Slope)− Bessel 12dB (Bessel Filter 12dB/Oct Slope)− Butwrth 18dB (Butterworth Filter 18dB/Oct Slope)− Butwrth 24dB (Butterworth Filter 24dB/Oct Slope)− Lnk/Ril 24dB (Linkwitz/Riley Filter 24dB/Oct Slope)− Bessel 24dB (Bessel Filter 24dB/Oct Slope)注意1: 用2个编码器选择了想要的选项后,选项会自动被本机接受作为目前的选项并在离开页面时存储在 DSP240系统中.注意2: 退出该页面,按“ESC”键.24Out-1 HighHPF-> 20.0 Hz Lnk/Ril 24dBLPF sub-menu –在这个子菜单就能设置输出通道低通滤波器(LPF).如下举例一个低通滤波器子菜单屏幕,在输出1滤波器设置在24dB Linkwitz/Riley... 使用的名字是“Low” (见后面分配一个名字给输出):用“PM2”和“PM3”编码器可修改滤波器的参数,可编辑滤波器的高切频率和滤波器的类型和顺序.用“PM2”编码器可编辑低通滤波器的高切频率,用“PM3”编码器可编辑滤波器的类型和顺序.“High Cut Frequency ”: 可选择的频率范围从20Hz 到20kHz,步进是1/24 Octave 用“PM2” 编码器可进入.“Low Pass Type and Order ”:这个页面允许选择分频（ X-Over ）的低通滤波器类型和顺序.旋转“PM3”编码器可选择低通滤波器的形状和顺序, 列出如下:− No Cut-Off (Low Pass Filter Bypassed)− Butwrth 6dB (Butterworth Filter 6dB/Oct Slope)− Butwrth 12dB (Butterworth Filter 12dB/Oct Slope)− Lnk/Ril 12dB (Linkwitz/Riley Filter 12dB/Oct Slope)− Bessel 12dB (Bessel Filter 12dB/Oct Slope)− Butwrth 18dB (Butterworth Filter 18dB/Oct Slope)− Butwrth 24dB (Butterworth Filter 24dB/Oct Slope)− Lnk/Ril 24dB (Linkwitz/Riley Filter 24dB/Oct Slope)− Bessel24dB (Bessel Filter 24dB/Oct Slope)注意1:用2个编码器选择了想要的选项后,选项会自动被本机接受作为目前的选项并在离开页面时存储在 DSP240系统中.注意2: 退出该页面, 按“ESC”键.EQ: [x] sub-menu –从这个子菜单开始就能设定输出通道7个参数或雪弗滤波器.DSP240允许用户选择Bell 或雪弗参数并且独立地分配给它们7个滤波器.为了选择滤波器的类型,就要使滤波器的GAIN=0.0dB, 然后“顺时针”旋转 PM2 编码器, 来决定Bell 滤波器的带宽,或者“逆时针”旋转选择雪弗滤波器的类型(Low 或 High )和它的顺序(1st 或 2nd ).25Out-1 Low LPF -> 20.0 Hz Lnk/Ril 24dB Out-1 Name EQ-X1.00KHz BW1.050.0dB。
数字音频处理器的正确使用方法及步骤
数字音频处理器的正确使用方法及步骤
数字音频处理器的正确使用方法及步骤
现在数字音频处理器越来越多地运用到工程当中了，对于有基础有经验的人来说，处理器是一个很好用的工具。
BUT
对于一些经验比较欠缺的朋友来说，看着一台处理器，又是一大堆英文，不免有点无从下手。
其实不用慌，可以采用SONIC-PRO音频处理器,全中文界面,操作简单直观，或者也可由我来介绍一下一般处理器的使用步骤。
以一个2进4出的处理器控制全频音箱＋超低音音箱的系统为例：
1、首先是用处理器连接系统，先确定好哪个输出通道用来控制全频音箱，哪个输出通道用来控制超低音音箱。
DBX音频处理器DSP中文说明书
DBX音频处理器DSP中文说明书
DBX音频处理器DSP-100
DSP-100是专为专业演出及卡拉OK设计
5路话筒输入（前3后2）。
有99种数码混响效果。
音乐、混响、麦克风独立音量调整；
内置超低音输出，分频点可调；
麦克风高、低音可独立调整，使演唱更专业、轻松、自如。
有激励功能，激励频点可调，可选择直通。
周边设备前级器DSP-99: DSP-99是专为专业卡拉OK 而设计。
5路话筒输入（前3后2）。
有99种数码混响效果。
音乐、混响、麦克风独立音量调整；内置超低音输出，分频点可调；麦克风高、低音可独立调整，使演唱更专业、轻松、自如。
有激励功能，激励频点可调，可选择直通
可在卡拉OK房,简单要求的歌舞厅,会议厅或多功能厅使用,因为其效果佳,易操作,性价比高,深得大众欢迎.
DSP-100是专为专业卡拉OK而设计，有99种数码混响效果。
音乐、混响、麦克风独立音量调整内置
超低音输出，分频点可调，麦克风高、中、低频可独立调整，使演唱更专业、轻松、自如。
技术参数:
99种数码混响效果
音乐激励效果
内置电子分频,实现超低音音频输出,分频点可调
5路话筒输入
2路信号输入,可切换
音乐.混响,话筒音量独立可调
混响深度.混响时间独立可调
麦克风高.低音查独立调整。
数字音频处理器 用户手册
用户手册重要安全说明请详细阅读本使用说明书：为了您的安全和能更快地熟练使用这台机器，使用前请先详细阅读并理解本书中所有的安全与使用说明。
请遵守所有的警告与注意事项：为了您能更加安全地使用这台机器，请遵守在设备上和说明书中所有的警告与注意事项。
请严格按照制造厂商的方法来安装本机器，请安装它在易通风散热的地方。
请勿阻塞机器上所有的通风散热孔。
不要用诸如报纸、桌布、窗帘等之类的物品覆盖着本机器；不要将本机器放置在绒毛很长的地毯或棉被上。
禁止在靠近水或潮湿的地方使用本机器，如浴缸、厕所、潮湿的地下室、游泳池旁等；禁止将水或其它液体之类的东西滴入或倒入机内；不要在靠近热源的地方使用本机器，如加热器、暖气机、电热炉、大功率放大器等各种易发热设备。
请勿将易发生危险的物器放置在机器上。
例如装有液体的物品、花瓶之类的物品；请将易燃易爆如酒精、天那水之类的化学用品远离本机器。
请勿用化学溶剂如酒精之类的物品清洁本机器，否则会对机器表面造成损伤，必要时清洁的干布擦试。
应避免电源线及插头受到损伤或损坏。
不要强行拉扯电源线及其它组件，若要移动本装置请拔下电源插头。
当打雷或闪电、或较长时间不使用本机器，请立即关闭本机的电源并拔出交流电源插头。
若发生以下异常情况时，请立即关闭本机器的电源并拔下电源插头并联系专业人士维修。
为防止发生火灾或触电危险，切勿自行拆开机盖进行维修。
（1当电源线或电源插头受到操有破损，如线芯露出或断线。
（2）机器冒烟、有异味或出现其它异常情况时。
（3）金属之类或其它异物掉入机器内;水或其它液体进入机器内;或被雨淋后。
（4机器跌落在地上后或工作不正常等情况时。
电源开关中长方形“1”表示接通电源；圆型“0”表示断开电源。
请注意：所有设备必须接地。
为了您的安全，务必不能拆除设备的接地电缆或用其它的方式使用接地无效。
本机器与电网相连时，必须总是带有安全引线。
请您务必注意，设备的安装和操作都只能由专业人员进行。
在安装期间和安装后的操作过程中，操作人员必须有良好的接地，否则静电放电等会影响设备的正常工作特性。
数字音频解码器中文说明书
数字音频解码器中文说明书数字音频解码器SX-512用户手册DTS/AC-3家庭影院5.1声道音频解码器产品描述：DTS/AC-3音频解码器，广泛用于电脑PC、笔记本、PS3、XBOX360、高清播放机、高清机顶盒、DM500/DM800、蓝光DVD、HD-CD、KTV音响等音视频输出的源码音频信号进行解码。
还原到DTS/AC-3杜比声场。
接老式5.1功放、音响和立体2.1音箱。
让众多家庭、学校、广场、音乐厅、KTV、电影院等场所享受DTS/AC-3杜比声场带来的震憾效果产品功能：1）：支持数字的DTS、杜比AC-3源码音频信号解码，输出模拟的5.1或2.1声道音频信号2）：支持模拟的stereo(R/L)音频信号进行解码，输出模拟的5.1或2.1声道音频信号3）：一路数字OPTICAL(光纤)音频信号输入，一路数字COAXIAL(同轴)音频信号输入，一路模拟AUX （立体声）输入。
更加完善多路数字音频和模拟音频输入4）：多通道信号输入，一键式切换，方便快捷5）：开机自动检测信号输入通道，切换到有信号输入通道，当无信号输入时，输出静音功能6）：6个RCA（莲花头）输出，输出模拟5.1或2.1声道，一键式切换，断电记忆保存功能7）：采用24位音频DSP，96KHZ/24bit ADC及DAC数字处理芯片8）：性噪比：120db9）：分离度：80db(1KHZ)10）：响应频率：20HZ-20KHZ ±0.5db11）：模拟输出电平：2.2V12）：产品尺寸：108*75*26mm接口描述:1）：DC/9V：直流9伏1安适配电源输入2）：POWER：接通电源，POWER指示灯红灯亮3）：OPTICAL：数字光纤（OPTICAL）音频信号输入接口4）：D1：当信号输入为数字光纤音频信号输入时，D1指示灯蓝灯亮5）：COAXIAL：数字同轴（COAXIAL）音频信号输入接口6）：D2：当信号输入为数字同轴音频信号输入时，D2指示灯蓝灯亮7）：AUX：模拟立体声3.5mm输入接口8）：5.1/2.1：输出声道模式切换按键，5.1和2.1声道循环切换9）：SW：输入通道切换按键（光纤、同轴、模拟立体声）循环切换10）：SW：重低音声道输出接口11）：CE：中置声道输出接口12）：SR：右环绕声道输出接口13）：SL：左环绕声道输出接口14）：FR：右前置声道输出接口15）：FL：左前置声道输出接口产品特点：1）：输入输出接口丰富：输入光纤、同轴、模拟3.5mm音频。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAXIDRIVER3.4数字音频处理器ALTO MAXIDRIVER3.4数字处理器是集增益、噪声门、参数均衡、分频、压缩限幅、延时为一体的全功能数字音频处理器，具有2个输入通道和6个输出通道，本机内设10种工厂预设的分频模式，64个用户程序数据库位置以及利用多媒体卡（MMC）进行128个用户程序外置储存的功能。
MAXIDRIVER3.4是新一代全数字音频处理器，采用分级菜单形式，操作非常方便。
功能键介绍前面板1、MODE---分级菜单选择，按动时循环选择PRESET（预设）、DELAY（延时）、EDIT（编辑）、UTILITY（系统设置）菜单功能。
同时相对应的LED指示灯会被点亮。
这时可以进入所选择的菜单进行参数编辑。
2、LED指示灯---当你用MODE键选择需要编辑的菜单时，相对应的LED指示灯会被点亮。
3、2X16位LCD显示屏---显示正在编辑或查看的系统参数或系统状态。
4、数据轮---转动这个数据轮可以调节需要编辑的参数的数值，顺时针旋转提高数值，逆时针旋转减低数值。
5、PREV/NEXT---前翻/后翻键，每个主菜单下面都有若干个子菜单，通过按动这两个按键可以向前或向后选择所需要进行编辑的子菜单。
6、NAVIGATION CURSOR KEYS---光标移动键，每个子菜单中都有若干个可以编辑的参数选择，按动这两个键，可以选择需要编辑的参数，选中的参数会闪烁。
7、CARD---储存卡插入口，在这个插口插入MMC储存卡，利用PRESET（预设）菜单下，可以对该储存卡进行写入、读出等操作。
8、ENTER---确认键，按此键可以对所选择的菜单或编辑的参数数值进行确认。
9、ESC---取消键，按此键可以对所选择的菜单或编辑的参数数值进行取消操作，返回上一级菜单。
10、输入电平指示表，实时指示A/B两个输入通道输入电平的强弱数值。
11、MUTE---静音按键，按下后将关闭相应输出通道的输出信号，相对应的红色LED指示灯将点亮。
12、输出电平指示表，显示每个输出通道输出电平大小数值，这里显示的数值不是绝对的输出电平数值，而是与该列LED指示灯中的LIMIT（限幅）指示为基础相比较的数值。
后面板13、交流电源输入和电源保险丝14、PWR---电源开关15、DIGITAL IN---数字信号输入插座，该插座可以接入来自AES/EBU数字音频输出的数字信号，可以提供更高质量的声音效果。
处理器对该输入插座输入的信号与从模拟输入插座输入的信号进行同样的处理。
使用该插座输入数字信号，需要在UTILITY（系统设置）菜单中的MISC.SETUP子菜单中进行设置. 16、RS485OUT---RS485信号输出，用于按照此标准连接控制电脑或其他的MAXIDRIVER3.4，优点是比RS232具有更长距离的通讯能力，该插座用于连接下一部MAXIDRIVER3.4，为通信信号输出接口。
17、RS485IN---RS485信号输入，用于按照此标准连接控制电脑或其他的MAXIDRIVER3.4，优点是比RS232具有更长距离的通讯能力，该插座用于连接上一部MAXIDRIVER3.4，为通信信号接入插座。
18、RS232---计算机串行通讯插座，用于连接控制电脑或其他的MAXIDRIVER3.4。
19、OUTPUTS---1-6通道信号输出插座，是采用20比特数/模转换的高品质低噪声平衡输出插座。
20、INPUT---A/B通道信号输入插座，是采用20比特数/模转换的高品质低噪声平衡输入插座。
ALTO MAXIDRIVER3.4主要设计作为系统控制和处理，在使用之前需要按照实际要求对其进行必要的设置。
操作方法步骤一、按照你所需要的系统配置设置MAXIDRIVER3.4打开电源开关，待MAXIDRIVER3.4自检完毕，按MODE键选择PRESET，按ENTER确认后进入LOAD PRESET子菜单，转动数据轮选择所需要的工厂预设程序（字头显示F）或用户编辑程序（字头显示U）以及储存卡内存程序（字头显示C）。
DCX234提供10个工厂预设模式1、*DEFAULT*---默认的2路3分频模式2、2X2WAY+2MAX---2路2分频+2路单声道全音频辅助输出模式3、2X3WAY---2路3分频模式4、2X3WAY+MSB+MAX---2路3分频（其中低频为单声道混合模式）+单声道全音频辅助输出模式。
5、4WAY+2MAX---单声道4路分频+2路辅助输出模式6、4WAY+BSB+2MAX---单声道4路分频（其中超低频为B通道控制）+2路全音频辅助输出模式7、5WAY+MAX---单声道5路分频+1路全音频辅助输出模式8、5WAY+BSB+1MAX---单声道5路分频（其中超低频为B通道控制）+1路全音频辅助输出模式9、6WAY---单声道6路分频模式10、5WAY+BSB---单声道6路分频（其中超低频为B通道控制）你可以根据你的需要选择相应的程序，然后按ENTER确认。
系统连接方式请参阅说明书。
步骤二、进行系统分频器及通道均衡设置选定相应的分频形式后，就需要进行每个通道的系统参数设置，主要的设置有以下几个方面：分频频率设置、各输出通道参数均衡调整、各输出通道增益设置、各输出通道极性设置、各输出通道压缩及限幅器设置。
以下讲解如何进行设置：下图为MAXIDRIVER3.4内部结构流程1、分频频率设置：按MODE按键选择EDIT，按ENTER确认。
按PREV/NEXT按键选择X-OVER菜单，按ENTER确认进入。
按PREV/NEXT按键选择需要进行设置的通道号码，按ENTER进入设置菜单。
进入设定菜单后共有2页，第一页为LPF（低通滤波器）设置，即分频器频率上限设定，第二页为HPF（高通滤波器）设定，即分频器频率下限设定，每页有几个可调参数：在屏幕右上方是滤波器衰减斜率模式选择，按左右键选定后，该位置光标闪烁，转动数据轮可以选择不同的滤波器斜率，共有以下选择：LPF（低通滤波器部分）THRU---直通；BUT---Butterworth曲线模式，共有6/12/18/24分贝/倍频程的斜率选择；BES---Bessel曲线模式，共有12/18/24分贝/倍频程的斜率选择；LR---Linkwitz-Riley曲线模式，共有12/24/48分贝/倍频程的斜率选择。
HPF（高通滤波器部分）THRU---直通；BUT---Butterworth曲线模式，共有6/12/18/24分贝/倍频程的斜率选择；BES---Bessel曲线模式，共有12/18/24分贝/倍频程的斜率选择；LR---Linkwitz-Riley曲线模式，共有12/24/48分贝/倍频程的斜率选择。
然后进行分频频率设定，MAXIDRIVER3.4分频频率选择范围为15.6Hz---16kHz，可以根据需要设定高通或低通滤波器的分频频率。
操作如下：在选定滤波器模式后，按“左右”键选择频率调节，在屏幕左下方位置，选定后光标开始闪烁，转动数据轮选定需要的频率。
在LPF（低通滤波器）菜单里面有一个相位角度调节功能，适合高要求的系统进行精细的补偿。
在LPF菜单里面按“左右”键，在屏幕右下方选择“Φ”选项，转动数据轮可以在0º-180º之间进行相位角调整。
2、各通道参数均衡设置：有些音箱产品生产厂家可以提供厂家调定的扬声器均衡补偿参数，在MAXIDRIVER3.4里面每个输出通道具有5个全参数均衡，可以将厂家提供的均衡数据写入或自己调整这些均衡参数。
均衡参数调节方式如下：按MODE选择EDIT按ENTER确认，按PREV/NEXT选择OUTPUT EQ子菜单后按ENTER进入均衡设定菜单。
按PREV/NEXT按键选择相应的输出通道和每个通道的均衡，按“左右”键可以循环选择：均衡滤波器模式（Peak，Hish6，Hish12，Losh6，Losh12和Nitch滤波器方式）、频率、带宽和增益。
选定后的参数开始闪烁，此时，转动数据轮可以进行数值设定。
其中，滤波器模式选择位于屏幕右上方，频率选择位于屏幕左下方，带宽选择位于屏幕下中央位置，增益控制位于屏幕右下方。
步骤三、系统整体设置接通系统，连接功放、音箱和信号源设备进行系统联调。
1、输出通道极性设置：释放通道MUTE按键，保持信号正常输出，按MODE键选择EDIT，按ENTER进入，按PREV/NEXT选择OUTPUT Pol（输出极性调节），按ENTER进入通道极性设置菜单。
在调音台上接入相位仪信号发生器，用相位仪检测器检测各音箱单元是否同相或符合厂家提供的相位参数，如有不同，按PREV/NEXT按键选择对应的通道，转动数据轮改变输出信号的极性，共有2种选择Normal---正常、Reverse---反转。
2、输出通道增益调节：根据MAXIDRIVER3.4连接的功放和音箱，有时需要进行不同的输出增益控制，使整体效果达到均衡。
操作如下：按MODE键选择EDIT，按ENTER进入，按PREV/NEXT选择OUTPUT GAIN（输出增益调节），按ENTER进入通道增益设置菜单。
利用仪器或依靠听觉进行分析，按PREV/NEXT按键选择相应的输出通道，转动数据轮来调节相应通道的输出增益达到满意的水平。
3、输出通道压缩限幅器设置：根据不同的功放和音箱配置，进行相应的压缩及限幅处理，是MAXIDRIVER3.4作为系统保护的重要功能。
按MODE键选择EDIT，按ENTER进入，按PREV/NEXT选择OUTPUT COM/LIM（输出压缩/限幅调节），按ENTER进入通道压缩/限幅设置菜单。
按PREV/NEXT按键选择需要进行处理的输出通道，按“左右”键可以选择相应的参数进行调节。
该菜单下共有3个可以调节的参数：压缩形式（SLOW、NORM、FAST），压缩比调节，压缩器启动电平控制。
其中压缩形式设置位于屏幕左下方；压缩比设置位于屏幕下中间；启动电平位于屏幕右下方，按“左右”键选择需要调整的参数，转动数据轮选择需要的数据。
4、调整完全部输出通道参数后，可以进入整体系统调试。
MAXIDRIVER3.4具有2个输入通道，每个通道具有增益调节、5个全参数均衡及1个噪声门，这个部分需要与整体扩声系统进行统一的调节。
按MODE键选择EDIT，按ENTER进入，按PREV/NEXT选择INPUT GAIN（输入增益调节）菜单，按ENTER进入通道A和B增益设置菜单，转动数据轮调节输入增益。
按ESC键退回到INPUT GAIN （输入增益调节）菜单，按PREV/NEXT选择INPUT GATE（输入噪声门调节）菜单，进入该菜单后可以设置噪声门的参数，通过按“左右”键可以选择调节噪声门的开关、启动电平、恢复时间等参数。
