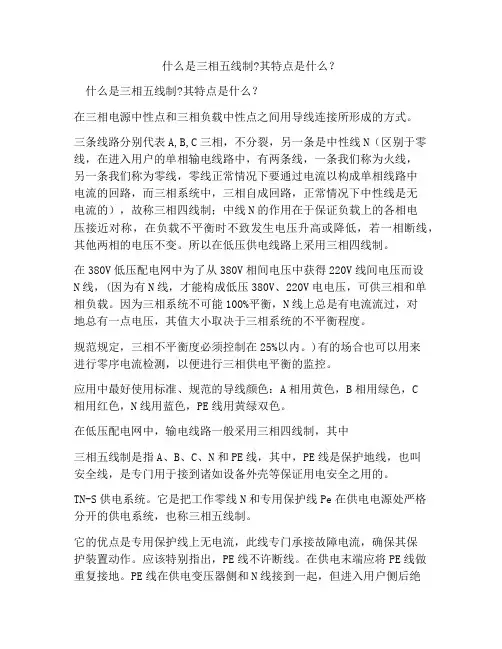

什么是三相五线制？

三相五线制和三相四线制是中国配电系统的叫法，国家标准叫法：TN-S系统(中国：三相五线制）TN-C系统(中国：三相四线制）

1、TN-C系统（中国的三相四线制）：--3根火线+1根零线N

三相四线制PEN线规定距离内接地，在入户端就近接地，四线到达用电设备。节省了一根线！为了安全连接设备时要动些脑筋。对设备直接使用者有些迷茫！导线分为黄、绿、红、黄绿线。节省一根淡蓝线！

2、TN-C-S系统（伪三相五线制）：

伪三相五线制，三相四线制PEN线规定距离内接地，在入户端就近接地，进入入户端后分为五线制到达用电设备。对设备直接使用者接线对号入座就可！三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。节省入户端前的淡蓝线！

3、TN-S系统（中国三相五线制）：--3根火线+1根零线N+1根接地线PE

三相五线制，变压器输出三相五线制PE在规定距离内接地，入户端就近接地。五线制到达用电设备。对设备直接使用者接线对号入座就可！导线分为黄、绿、红、N淡蓝、PE黄绿线。把零线的两个作用分开,即一根线

做工作零线(N),另外用一根线专做保护零线(PE)。这是最费材料的系统！但也是最安全的系统。

除此之外，还有一种TT接地方式：

第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。

三相五线制的特点

1、系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。

2、工作零线只用作单相照明负载回路。

3、专用保护线PE不许断线，也不许进入漏电开关。

4、干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。

5、TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S方式供电系统。）

N与PE在电源变压器那是连在一起的，其他没有再连接的地方。
