2020-2021【物理】培优欧姆定律辅导专题训练及答案

合集下载

2020-2021中考物理 欧姆定律 培优练习(含答案)及答案

2020-2021中考物理 欧姆定律 培优练习(含答案)及答案

一、初中物理欧姆定律的实际应用问题1.如图甲所示的电路中,R为滑动变阻器,R0为定值电阻,电源电压恒定不变,(不计温度对电阻的影响),在滑片P滑动过程中,电压表与电流表的示数变化如图乙所示,则根据图像信息,下列说法不正确的是()A.R0阻值是5ΩB.滑动变阻器的最大阻值是35ΩC.电源电压为9V D.当滑片P在最右端时,R0两端的电压是1V【答案】C【解析】【分析】【详解】AC.由甲图知,定值电阻与变阻器串联,电压表测变阻器的电压,电流表测电路的电流。

由乙图知,当电压表的示数为7V时,变阻器接入电路的阻值最大,此时电路电流为0.2A,设电源电压为U总,据串联电路的特点得U总-7V=0.2A⋅R0此为①式,当电压表的示数为0时,变阻器接入电路的阻值为零,此时电路电流为1.6A,那么U总=1.6A⋅R0此为②式,解①②两式得U总=8V,R0=5Ω故A正确,不符合题意,C错误,符合题意;B.由题意知,变阻器的最大阻值1 max17V35Ω0.2AURI===故B正确,不符合题意;D.当滑片P在最右端时,R0两端的电压U0=U总-U1=8V-7V=1V 故D正确,不符合题意。

故选C。

2.如图所示,电源电压保持不变,闭合电键S后,当滑动变阻器的滑片向右移动时,在①②③④各种情况中,数据变大的有①电压表V的示数②电流表A2的示数③电压表V的示数与电流表A的示数的比值④电流表A1与电流表A的示数的比值A.只有①B.②和③C.只有③D.③和④【答案】D【解析】【分析】【详解】首先分析电路,滑动变阻器和电阻R1是串联,电流表A测量干路电流,A1表测量R1的电流,电流表A2测量滑动变阻器的电流,当滑动变阻器的滑片向右移动时,滑动变阻器的阻值增大,通过它的电流A2减小,干路电流A减小,但支路R1的电流不发生变化,电压表测量电源电压,也是各个支路电压,电压表与电流表A的比值是电路中的总电阻,总电阻是变大的,③正确;电流表A1不变,电流表A的示数减小,因此两表的比值增大,④正确,选D。

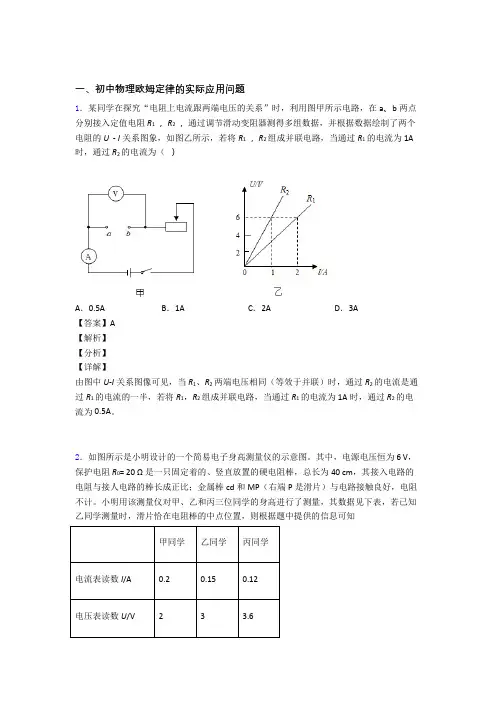

2020-2021物理欧姆定律的专项培优练习题(含答案)含答案

2020-2021物理欧姆定律的专项培优练习题(含答案)含答案

一、初中物理欧姆定律的实际应用问题1.某同学在探究“电阻上电流跟两端电压的关系”时,利用图甲所示电路,在a、b两点分别接入定值电阻R1,R2,通过调节滑动变阻器测得多组数据,并根据数据绘制了两个电阻的U﹣I关系图象,如图乙所示,若将R1,R2组成并联电路,当通过R1的电流为1A 时,通过R2的电流为()A.0.5A B.1A C.2A D.3A【答案】A【解析】【分析】【详解】由图中U-I关系图像可见,当R1、R2两端电压相同(等效于并联)时,通过R2的电流是通过R1的电流的一半,若将R1,R2组成并联电路,当通过R1的电流为1A时,通过R2的电流为0.5A。

2.如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中,电源电压恒为 6 V,保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒,总长为40 cm,其接入电路的电阻与接人电路的棒长成正比;金属棒cd和MP(右端P是滑片)与电路接触良好,电阻不计。

小明用该测量仪对甲、乙和丙三位同学的身高进行了测量,其数据见下表,若已知乙同学测量时,滑片恰在电阻棒的中点位置,则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h /m 1.6A .电阻棒的总电阻是40 ΩB .甲的身高是1.7 m ,丙的身高是1.5 mC .甲的身高是1.5 m ,丙的身高是1.8 mD .从理论上分析,该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】 由电路图可知,滑动变阻器与电阻R 0串联,电流表测电路中的电流,电压表测滑动变阻器两端的电压;A .乙测量时,滑片恰在电阻棒ab 的中点位置,两电表的示数分别为:U =3V ,I =0.15A ,则电阻棒的总电阻:3V 2240Ω0.15AU R I =⨯=⨯=总, 故A 符合题意; BC .已知电阻棒总长为40cm ,其总电阻为40Ω,所以电阻棒上1cm 的电阻为1Ω,由表格数据可得,甲测量身高时,变阻器接入电路的电阻为1112V =10Ω0.2AU R I ==, 则电阻棒接入电路的长度为10cm ,所以甲的身高是160cm-20cm+10cm=150cm=1.5m ;丙测量身高时,变阻器接入电路的电阻为222 3.6V =30Ω0.12AU R I ==, 则电阻棒接入电路的长度为30cm ,所以丙的身高是160cm-20cm+30cm=170cm=1.7m ,故B 、C 不符合题意;D .当滑片在a 点时,滑动变阻器全部接入电路,所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ,当滑片在b 点时,滑动变阻器接入电路电阻为0,所以测量范围最小是160cm-20cm=140cm=1.4m ,即从理论上分析,该测量仪的身高测量范围是1.4~1.8m ,故D 符合题意。

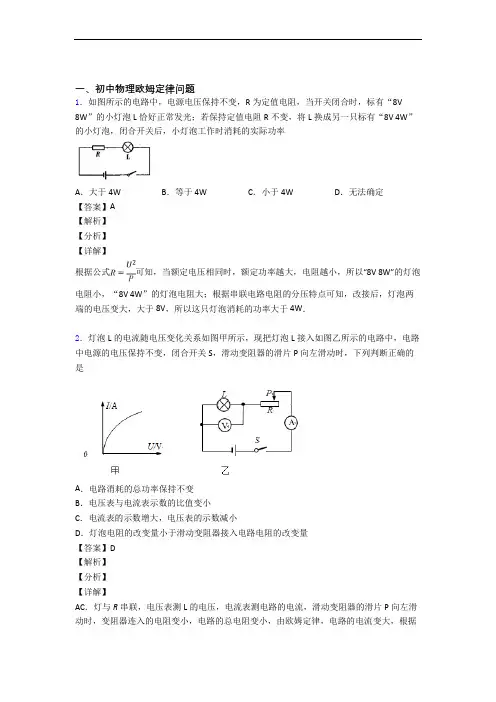

2020-2021【物理】物理欧姆定律的专项培优练习题(含答案)含答案

2020-2021【物理】物理欧姆定律的专项培优练习题(含答案)含答案

一、初中物理欧姆定律问题1.如图所示的电路中,电源电压保持不变,R为定值电阻,当开关闭合时,标有“8V8W”的小灯泡L恰好正常发光;若保持定值电阻R不变,将L换成另一只标有“8V 4W”的小灯泡,闭合开关后,小灯泡工作时消耗的实际功率A.大于4W B.等于4W C.小于4W D.无法确定【答案】A【解析】【分析】【详解】根据公式可知,当额定电压相同时,额定功率越大,电阻越小,所以“8V 8W”的灯泡电阻小,“8V 4W”的灯泡电阻大;根据串联电路电阻的分压特点可知,改接后,灯泡两端的电压变大,大于8V,所以这只灯泡消耗的功率大于4W.2.灯泡L的电流随电压变化关系如图甲所示,现把灯泡L接入如图乙所示的电路中,电路中电源的电压保持不变,闭合开关S,滑动变阻器的滑片P向左滑动时,下列判断正确的是A.电路消耗的总功率保持不变B.电压表与电流表示数的比值变小C.电流表的示数增大,电压表的示数减小D.灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC.灯与R串联,电压表测L的电压,电流表测电路的电流,滑动变阻器的滑片P向左滑动时,变阻器连入的电阻变小,电路的总电阻变小,由欧姆定律,电路的电流变大,根据P UI=,电路消耗的总功率变大;通过灯的电流变大,灯的电压变大,故AC错误;B.由欧姆定律,电压表与电流表示数的比值即灯的电阻,如下所示,通过灯的电流随电压变大而变大,而且电压的增大量大于电流的增大量,由欧姆定律,灯的电阻变大,即电压表与电流表示数的比值变大,B错误;D.电路的总电阻变小,故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量,即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量,D正确。

故选D。

3.某同学在做“调节灯泡亮度”的电学实验时,电路如图所示,电调电压恒为4.5V,电压表量程“0~3V”,滑动变阻器规格“20Ω1A”,灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化),在保证电路安全的情况下,下列判断正确的是()A.电路中电流变化的范围是0A~0.5AB.滑动变阻阻值变化的范围是2.5Ω~10ΩC.灯泡的最小功率是0.45 WD.该电路的最大功率是1.25W【答案】C【解析】【详解】AB.当灯泡的电压最大时,即L 2.5VU=,此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流,滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程,此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值,故电路中的电流最大是0.5A;由题意可知,滑动变阻器两端的电压最大只能是3V,此时灯泡的电压是1.5V ,电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流,滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内,所以电路中的电流大小最小可以为0.3A ,综上所述,电路中电流变化的范图是0.3A ~0.5A ,滑动变阻阻值变化的范围是4Ω~10Ω,A 错误、B 错误;C .当灯泡的功率最小时,电路中的电流大小最小,即L 0.3A I =,灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确;D .该电路的电流最大时,根据P UI =,电路中的功率最大,大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

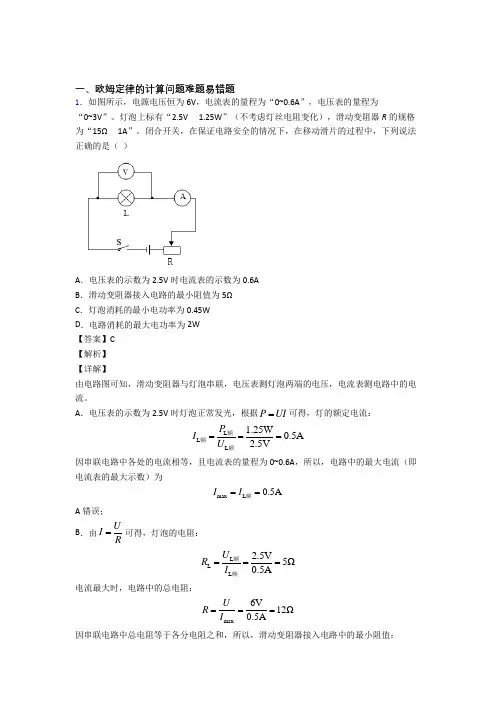

2020-2021【物理】培优欧姆定律的计算问题辅导专题训练及答案

2020-2021【物理】培优欧姆定律的计算问题辅导专题训练及答案

一、欧姆定律的计算问题难题易错题1.如图所示,电源电压恒为6V ,电流表的量程为“0~0.6A ”,电压表的量程为“0~3V ”。

灯泡上标有“2.5V 1.25W ”(不考虑灯丝电阻变化),滑动变阻器R 的规格为“15Ω 1A ”。

闭合开关,在保证电路安全的情况下,在移动滑片的过程中,下列说法正确的是( )A .电压表的示数为2.5V 时电流表的示数为0.6AB .滑动变阻器接入电路的最小阻值为5ΩC .灯泡消耗的最小电功率为0.45WD .电路消耗的最大电功率为2W 【答案】C 【解析】 【详解】由电路图可知,滑动变阻器与灯泡串联,电压表测灯泡两端的电压,电流表测电路中的电流。

A .电压表的示数为2.5V 时灯泡正常发光,根据P UI =可得,灯的额定电流:L L L 1.25W0.5A 2.5VP I U ===额额额因串联电路中各处的电流相等,且电流表的量程为0~0.6A ,所以,电路中的最大电流(即电流表的最大示数)为max L 0.5A I I ==额A 错误;B .由UI R=可得,灯泡的电阻: L L L 2.5V5Ω0.5AU R I ===额额电流最大时,电路中的总电阻:max 6V12Ω0.5AU R I === 因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路中的最小阻值:L -12Ω-5Ω7ΩR R R ===滑B 错误;C .当滑动变阻器接入电路中的电阻最大时,电路中电流最小,灯泡的功率最小,则电路中的最小电流:min L max6V0.3A 5Ω15U I R R ===++Ω滑灯泡的最小功率:()()22Lmin min L 0.3A 5Ω0.45W P I R ==⨯=C 正确;D .该电路的最大功率:max max 6V 0.5A 3W P UI ==⨯=D 错误。

2.如图甲所示的电路中,电源电压为12V 保持不变,R 2是定值电阻。

闭合开关S ,将滑动变阻器R 1的滑片从最左端向右滑动直到小灯泡L 正常发光。

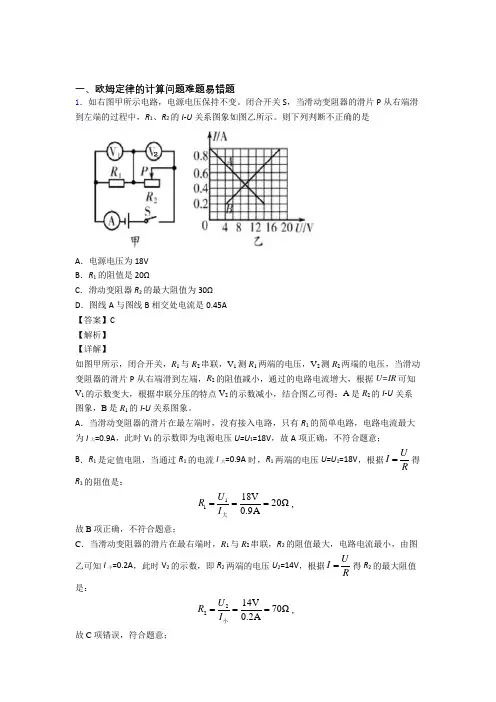

2020-2021【物理】培优欧姆定律的计算问题辅导专题训练含答案解析

2020-2021【物理】培优欧姆定律的计算问题辅导专题训练含答案解析

一、欧姆定律的计算问题难题易错题1.如右图甲所示电路,电源电压保持不变。

闭合开关S ,当滑动变阻器的滑片P 从右端滑到左端的过程中,R 1、R 2的I-U 关系图象如图乙所示。

则下列判断不正确的是A .电源电压为18VB .R 1的阻值是20ΩC .滑动变阻器R 2的最大阻值为30ΩD .图线A 与图线B 相交处电流是0.45A 【答案】C 【解析】 【详解】如图甲所示,闭合开关,R 1与R 2串联,V 1测R 1两端的电压,V 2测R 2两端的电压,当滑动变阻器的滑片P 从右端滑到左端,R 2的阻值减小,通过的电路电流增大,根据U=IR 可知V 1的示数变大,根据串联分压的特点V 2的示数减小,结合图乙可得:A 是R 2的I-U 关系图象,B 是R 1的I-U 关系图象。

A .当滑动变阻器的滑片在最左端时,没有接入电路,只有R 1的简单电路,电路电流最大为I 大=0.9A ,此时V 1的示数即为电源电压U=U 1=18V ,故A 项正确,不符合题意;B .R 1是定值电阻,当通过R 1的电流I 大=0.9A 时,R 1两端的电压U=U 1=18V ,根据U I R=得R 1的阻值是:1118V 20Ω0.9AU R I ===大, 故B 项正确,不符合题意;C .当滑动变阻器的滑片在最右端时,R 1与R 2串联,R 2的阻值最大,电路电流最小,由图乙可知I 小=0.2A ,此时V 2的示数,即R 2两端的电压U 2=14V ,根据UI R=得R 2的最大阻值是:2214V70Ω0.2AU R I ===小, 故C 项错误,符合题意;D .图线A 与图线B 相交处,此时R 2接入的阻值2120ΩR R '==,则电路电流为:1218V0.45A 20Ω20ΩU I R R '===+'+,故D 项正确,不符合题意。

2.如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S 为激光源,1R 为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),2R 为定值电阻,a 、b 间接电压表,电压表示数如下,水平传送带匀速前进,每当传送带上的产品通过S 与1R 之间时,射向光敏电阻的光线会被产品挡住。

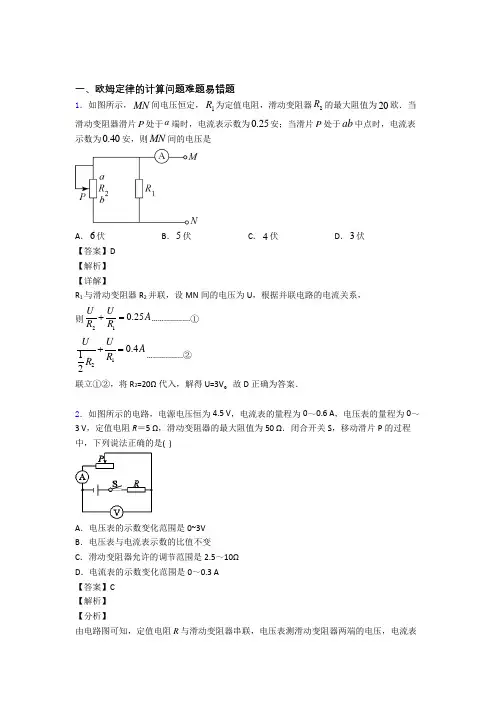

2020-2021培优欧姆定律的计算辅导专题训练含答案

2020-2021培优欧姆定律的计算辅导专题训练含答案

一、欧姆定律的计算问题难题易错题1.如图所示,MN 间电压恒定,1R 为定值电阻,滑动变阻器2R 的最大阻值为20欧.当滑动变阻器滑片P 处于a 端时,电流表示数为0.25安;当滑片P 处于ab 中点时,电流表示数为0.40安,则MN 间的电压是A .6伏B .5伏C .4伏D .3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联,设MN 间的电压为U ,根据并联电路的电流关系, 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②,将R 2=20Ω代入,解得 U=3V 。

故D 正确为答案.2.如图所示的电路,电源电压恒为4.5 V ,电流表的量程为0~0.6 A ,电压表的量程为0~3 V ,定值电阻R =5 Ω,滑动变阻器的最大阻值为50 Ω.闭合开关S ,移动滑片P 的过程中,下列说法正确的是( )A .电压表的示数变化范围是0~3VB .电压表与电流表示数的比值不变C .滑动变阻器允许的调节范围是2.5~10ΩD .电流表的示数变化范围是0~0.3 A【答案】C【解析】【分析】由电路图可知,定值电阻R 与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表(1)根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化;(2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化;(3)当电流表的示数最大时,滑动变阻器接入电路中的电阻最小,根据欧姆定律求出电路中的总电阻,再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压;当电压表的示数最大时,电路中的电流最小,滑动变阻器接入电路中的电阻最大,根据串联电路的电压特点求出R 两端的电压,根据串联电路的电流特点和欧姆定律求出电路中的电流,再根据欧姆定律求出滑动变阻器接入电路中的电阻,然后得出答案.【详解】由电路图可知,定值电阻R 与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流;B .由U R I=可知,电压表与电流表的示数比值等于滑动变阻器接入电路中电阻,则滑片移动时,滑动变阻器接入电路中的电阻发生变化,电压表与电流表的示数比值变化,故B 错误;ACD .当电流表的示数max I =0.6A 时,滑动变阻器接入电路中的电阻最小,定值电阻的功率最大,此时电路中的总电阻:max 4.5V 7.5Ω0.6AU R I ===总, 因串联电路中总电阻等于各分电阻之和,所以滑动变阻器接入电路中的最小阻值:min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总,此时电压表的示数:min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑;当电压表的示数max U =3V 时,电路中的电流最小,滑动变阻器接入电路中的电阻最大,因串联电路中总电压等于各分电压之和,所以R 两端的电压:R max 4.5V 3V 1.5V U U U =-=-=,因串联电路中各处的电流相等,所以电路中的电流:R min 1.5V 0.3A 5ΩU I R ===, 滑动变阻器接入电路中的最大阻值:max max min 3V 10Ω0.3A U R I ===滑, 故电压表的变化范围是1.5~3V ,电流表的变化范围是0.3∼0.6A ,滑动变阻器的阻值变化范围为2.5∼10Ω,故AD 错误、C 正确.【点睛】本题为动态电路中有关求解最值、范围的经典题,要求学生熟练掌握欧姆定律在串、并联3.图所示电路中,电源两端电压为U ,且保持不变,R 1、R 2和R 3为三个定值电阻,已知R 1=5Ω,当只闭合开关S 2时,电流表的示数为0.3A ,电路消耗的总功率为P ;当三个开关都闭合时,电流表的示数变化了1.95A ,电路消耗的总功率为P ′,当只断开开关S 1时,电流表的示数为0.45A ,电路消耗的总功率为P ′′,下列判断正确的是A .U =6V ,R 2=20ΩB .U =9V ,R 3=30ΩC .R 3=10Ω,P ∶P ′′=3∶2D .R 2=20Ω,P ∶P ′=2∶15【答案】D【解析】【分析】【详解】当只闭合开关S 2时,电阻2R 、3R 串联,则23U R R =0.3A ,P =0.3U 当三个开关都闭合时,电阻1R 、2R 并联,则1U R +2U R =0.3A+1.95A ,P ′=2.25U 当只断开开关S 1时,电路中只有2R ,则2U R =0.45A ,P ′′=0.45U 解三式得U =9v ,R 2=20Ω,R 3=10Ω,P ∶P ′=2∶15,P ∶P ′′=2∶3所以D 正确。

2020-2021中考物理培优(含解析)之欧姆定律问题含答案

2020-2021中考物理培优(含解析)之欧姆定律问题含答案

一、初中物理欧姆定律问题1.如图所示的电路图中,电源电压保持不变,闭合开关S后,将滑动变阻器R2的滑片P 向左滑动,下列说法正确的是()A.电压表V1与电压表V2的示数之和不变B.电压表V2与电流表A的示数之比不变C.电流表A的示数变小,电压表V1的示数变大D.电流表A的示数变小,电压表V1的示数不变【答案】D【解析】【分析】由电路图可知,R1与R2串联,电压表V1测电源的电压,电压表V2测R2两端的电压,电流表测电路中的电流。

根据电源的电压可知电压表V1示数的变化,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化和R1两端的电压变化,根据串联电路的电压特点可知R2两端的电压变化,然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。

【详解】C.由电路图可知,R1与R2串联,电压表V1测电源的电压,电压表V2测R2两端的电压,电流表测电路中的电流。

因电源电压保持不变,所以滑片移动时,电压表V1的示数不变,故C错误;D.将滑动变阻器R2的滑片P向左滑动,变阻器接入电路中的电阻变大,电路中的总电阻变大,由UIR=可知,电路中的电流变小,即电流表A的示数变小,故D正确;A.由U IR=可知,R1两端的电压变小,因串联电路中总电压等于各分电压之和,所以R2两端的电压变大,即电压表V2的示数变大;由电压表V1的示数不变、电压表V2的示数变大可知,电压表V1与电压表V2的示数之和变大,故A错误;B.由电压表V2的示数变大、电流表A的示数变小可知,电压表V2与电流表A的示数之比变大,故B错误。

【点睛】此题为一道经典的动态电路综合性题,重点考察电路的动态分析及欧姆定律的应用,均为中考物理电学部分的重难点,需要学生熟练掌握相关知识,并进行综合应用分析。

2.如图,电源电压不变,电路元件及导线均完好,R1、R2为定值电阻,R为滑动变阻器。

下列分析正确的是()A.只闭合S1时,电流表、电压表均有示数B.只闭合S3时,滑片右移,电压表示数变化量与电流表示数变化量的比值不变C.闭合S1、S2、S3,滑片右移,电压表示数变大,电流表示数变小D.闭合S1、S3,滑片右移,电压表示数变大,电流表示数变小【答案】ABD【解析】【分析】(1)只闭合S1时,电路为R2的简单电路,电压表测电源电压,电流表测电路中的电流;(2)只闭合S3时,R1与R串联,电压表测R两端的电压,电流表测电路中的电流,根据串联电路特点和欧姆定律判断两表变化量比值的变化;(3)同时闭合S1、S2、S3时,R2与R并联,电压表测电源电压,电流表测干路中的电流,根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知通过滑动变阻器通过的电流,利用并联电路的电流特点可知干路电流的变化;(4)同时闭合S1、S3时,R1与R串联后再与R2并联,电压表测R两端的电压,电流表测干路电流,根据滑片的移动可知接入电路中电阻的变化,由串联电路的电压特点确定电压表示数的变化,根据并联电路的电流特点确定电流表示数的变化。

2020-2021【物理】物理欧姆定律问题的专项培优练习题(含答案)含答案

2020-2021【物理】物理欧姆定律问题的专项培优练习题(含答案)含答案

一、初中物理欧姆定律问题1.如图所示电路中,电源电压恒定,定值电阻R 的阻值为10Ω.闭合开关后,将滑动变阻器的滑片从某个位置向右滑动一段距离,使变阻器阻值增大了5Ω,电流表示数减小了0.04A ,则电压表示数的变化是A .增加了0.2 VB .减少了0.2 VC .增加了0.4 VD .减少了0.4 V【答案】C【解析】【分析】【详解】 电阻和滑动变阻器串联,电压表测量滑动变阻器两端的电压,电流表测量电路中的电流,将滑动变阻器的滑片从某个位置向右滑动一段距离,设通过电路的电流分别为I 1、I 2,R 两端的电压分别为U 1、U 2,因变阻器连入电路中的电阻变大,由分压原理,电压表示数增大,由串联电路电压的规律,R 的电压减小; 122112U U U U U U I I R R R----=-=, 2112()0.04A 10Ω0.4V U U I I R -=-=⨯=,根据串联电路电压的规律得到变阻器增加的电压等于R 减小的电压,即电压表示数增加了0.4V .故选C .2.如图所示是某车间自动除尘装置的简化电路图。

空气中尘埃量较少时,光源发出来的光被挡板挡住了。

当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上,衔铁被吸下,开启自动除尘模式。

若图中a 、b 一个是除尘器,一个是指示灯,则下列说法正确的是( )A .电磁继电器利用电磁感应原理工作B.光敏电阻的阻值随光照强度的增大而增大C.控制电路的电流随光照强度的增大而增大D.a是指示灯,b是除尘器【答案】CD【解析】【分析】【详解】A.电磁继电器是利用电流的磁效应原理工作的,A错误;BC.由题意可知,衔铁被吸下,说明电磁铁的磁性增强了,电路中的电流变大,电源电压不变,根据URI可知,电路中的电阻变小,即光敏电阻的阻值变小,这时光照强度是增强的,所以光敏电阻的阻值随光照强度的增大而减小,控制电路的电流随光照强度的增大而增大,B错误、C正确;D.当空气中尘埃量达到一定值时,除尘器开始工作,衔铁是被吸下的,这时b接入电路,a没有接入电路,所以b应该是除尘器,a是指示灯,D正确。

2020-2021【物理】培优欧姆定律辅导专题训练及答案

2020-2021【物理】培优欧姆定律辅导专题训练及答案

一、初中物理欧姆定律的实际应用问题1.如图所示的电路中,闭合开关S ,当滑动变阻器R 3滑动触头向下移动时,四个理想电表的示数都发生了变化,电表的示数分别用I 、U 1、U 2、U 3表示,电表的示数变化量大小分别用∆I 、∆U 1、∆U 2、∆U 3表示,下列判断正确的是( )A .U 2变大,I 变大B .U 2 变大,I 变小C .2U I 变大,2U I∆∆不变 D .3U I 变大,3U I ∆∆不变 【答案】D 【解析】 【分析】 【详解】AB .分析电路图知,三个电阻串联在电路中,电压表V 1测电阻R 2和滑动变阻器R 2的总电压,V 2测电阻R 2的电压,V 3测变阻器R 3的电压。

当滑动变阻器的触头向下移动时,滑动变阻器接入电路中的电阻变大,则电路中的总电阻变大,据欧姆定律得,电路中的电流变小,而电阻R 2的阻值不变,其两端的电压U 2应变小,故AB 都错误; C .据题意得22U R I =,而R 2是定值电阻,所以2UI 不变,2U I∆∆不变,故C 错误;D .据题意得33U R I =,而R 3的阻值变大,则3U I 变大,3U I∆∆不变,故D 正确。

故选D 。

2.小灯泡L 的额定电压为3V ,它的I —U 图象如图甲所示,把小灯泡接入如图乙所示的电路中,先将滑动变阻器的滑片P 移至B 端。

闭合开关S ,电压表示数为1.5V ,再将滑片P 向左移动直到电压表示数为3V ,已知电源电压恒定,滑动变阻器的铭牌标有上“10Ω 2A ”字样。

下列说法中正确的是( )A .电源电压为4.5VB .小灯泡的额定功率为0.45WC .小灯泡正常发光时,滑动变阻器消耗的电功率为0.75WD .小灯泡正常发光时,滑动变阻器接入电路的阻值为3Ω 【答案】ACD 【解析】 【详解】A .当滑动变阻器的滑片P 移至B 端时,滑动变阻器的最大阻值接入电路,与灯泡串联,由图象甲可知,当电压表示数为L 1.5V U =,电路中的电流为0.3A I =,由欧姆定律UI R=可得,滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得,电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确;B .由图甲可知,当灯泡两端的电压3额V U =时,电路中的电流0.5A I '=,由P UI =可得,灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误;C .小灯泡正常发光时,滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得,滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确; D .由UR I=可得,滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''=='故D 正确。

2020-2021培优欧姆定律辅导专题训练含答案

2020-2021培优欧姆定律辅导专题训练含答案

一、初中物理欧姆定律的实际应用问题1.如图所示的电路中,闭合开关S ,当滑动变阻器R 3滑动触头向下移动时,四个理想电表的示数都发生了变化,电表的示数分别用I 、U 1、U 2、U 3表示,电表的示数变化量大小分别用∆I 、∆U 1、∆U 2、∆U 3表示,下列判断正确的是( )A .U 2变大,I 变大B .U 2 变大,I 变小C .2U I 变大,2U I∆∆不变 D .3U I 变大,3U I ∆∆不变 【答案】D 【解析】 【分析】 【详解】AB .分析电路图知,三个电阻串联在电路中,电压表V 1测电阻R 2和滑动变阻器R 2的总电压,V 2测电阻R 2的电压,V 3测变阻器R 3的电压。

当滑动变阻器的触头向下移动时,滑动变阻器接入电路中的电阻变大,则电路中的总电阻变大,据欧姆定律得,电路中的电流变小,而电阻R 2的阻值不变,其两端的电压U 2应变小,故AB 都错误; C .据题意得22U R I =,而R 2是定值电阻,所以2UI 不变,2U I∆∆不变,故C 错误;D .据题意得33U R I =,而R 3的阻值变大,则3U I 变大,3U I∆∆不变,故D 正确。

故选D 。

2.如图甲所示的电路中,电源电压保持不变,当闭合开关S ,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U —I ”关系图像如图乙所示,则下列判断正确的是( )A .电源电压为10VB .定值电阻R 1的阻值为10ΩC .变阻器滑片在中点时,电流表示数为0.3AD .滑动变阻器R 2的阻值变化范围为0~10Ω 【答案】BC 【解析】 【分析】从“U —I ”关系图像可以看出,甲为滑动变阻器的关系图像,因为最后电压变为0,此时滑动变阻器的电阻为0,乙为电阻R 1的图像;当滑动变阻器的阻值最大时,电路中的电流最小,根据图像读出电表的示数,利用串联电路的电压特点求出电源的电压,利用欧姆定律求出电阻R 1的电阻和滑动变阻器的最大阻值;根据电阻的串联和欧姆定律求出变阻器滑片在中点时,电路中的电流。

2020-2021培优欧姆定律辅导专题训练附详细答案

2020-2021培优欧姆定律辅导专题训练附详细答案

一、初中物理欧姆定律问题1.在如图所示的电路中,电源电压保持不变.闭合电键S,当滑动变阻器的滑片P向右移动时,则A.电流表A示数与电流表A1示数的差值变大B.电流表A示数与电流表A1示数的差值变小C.电流表A示数与电流表A1示数的比值变大D.电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变,故A、B错误;CD.根据欧姆定律可知,I11UR=;干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总,因为R1在变大,所以比值变大,故C正确;D错误.2.如图所示的电路中,电源电压恒定,0R为定值电阻,闭合开关后,在移动滑动变阻器滑片过程中,下列图像中不正确的是( )A.电压表示数随电流表示数变化图像B .电流表示数随变阻器变化图像C .变阻器的功率和定值电阻的功率的比值Q 随变阻器电阻R 的变化图像D .电流表示数变化量△I 随电压表示数变化量△U 的变化图像【答案】B 【解析】 【详解】A .从图中可以看到,定值电阻R 和滑动变阻器串联接在电路中,在移动滑动变阻器滑片过程中,设电流表的示数是I ,电压表的示数是U ,电源电压的大小是U 电,由题意可以得到U UR I I=+电 化简可得到-U IR U =+电I 和U 电大小不变,可知电压U 与I 是一次函数关系,A 正确,不合题意;B .设电流表的示数是I ,滑动变阻器的电阻大小是R ,电源电压的大小是U 电,由欧姆定律可以得到0U R R I=+电变换可得01I U R R =⋅+电从这条式子可以看到,随着滑动变阻器的电阻R 的增大,电流表的示数变小,电流减小得越来越慢,这个图像不对,B 错误,符合题意;C .由题意可知,变阻器的功率是2R P I R =,定值电阻的功率是02R 0P I R =,那么变阻器的功率和定值电阻的功率的比值是02R 2R 001P I R Q R P I R R ===⋅从这条式子可以看到,Q 与 R 成正比,那么它的关系图像是一条过原点的直线,C 正确,不合题意;D .设滑动变阻器接入电路中的阻值在变小,从A R 变小到B R ,那么电流表示数变化量是00-B AU UI R R R R ∆=++同样可以知道电压表示数变化量是00-A B A BU UU R R R R R R ∆=⋅⋅++00000-1-B A A B A BU UR R R R I U U U R R R R R R R ++∆==∆⋅⋅++即1I U R ∆=⋅∆ 从这条式子可以知道,电流表示数变化量△I 随电压表示数变化量△U 的变化图像是一条过原点的直线,D 正确,不合题意。

2020-2021物理欧姆定律问题的专项培优练习题(含答案)含答案

2020-2021物理欧姆定律问题的专项培优练习题(含答案)含答案

一、初中物理欧姆定律问题1.已知甲、乙两灯的额定电压均为6V,如图是甲、乙两灯电流随其两端电压变化的曲线.现将两灯串联后接在某一电源两端,要使其中一个灯泡正常发光,并保证电路安全,则电路的工作电流和电源最大电压为A.0.5A 12V B.1.5A 12V C.1.5A 8V D.0.5A 8V【答案】D【解析】【分析】【详解】已知甲、乙两灯的额定电压均为6V,由图可以看出:甲灯的额定电流为1A,乙灯的额定电流为0.5A.两灯串联后通过两灯的电流相等,要使其中一个灯泡正常发光,并保证电路安全,正常发光的应是额定电流较小的乙灯,所以电路的工作电流I=0.5A。

由图可知U甲=2V,U乙=6V,则电源电压U=U甲+U乙=2V+6V=8V。

答案为D.选项A、B、C不符合题意.2.小华连接了如图甲所示的电路,电流表的量程为0~3A,两滑动变阻器的最大阻值相等,闭合开关S、S1,将变阻器R2滑片置于最下端,将变阻器R1滑片从最下端向最上端移动;闭合开关S、S2,将变阻器R2滑片由最下端逐渐向上移动至最上端。

两种情况电流表示数与电压表示数变化情况如图乙,下列说法正确的是()A .电源电压为6VB .定值电阻R 0的阻值为10ΩC .电路中消耗的最大功率为3. 6WD .同时闭合三开关,将变阻器R 2滑片置于最上端,滑动变阻器R 1的取值范围为2. 5Ω~20Ω 【答案】ABD 【解析】 【分析】 【详解】A .闭合开关S 、S 1,1R 与2R 串联,电流表测电路中的电流,电压表测1R 两端的电压,将变阻器R 2滑片置于最下端,则是将2R 的最大阻值连入了电路,将变阻器R 1滑片从最下端向最上端移动,1R 连入电路的电阻变小,则电路的总电阻变小,电源电压不变,电路中电流变大,根据I =UR可知2R 两端电压变大,则电压表示数变小,由图乙电压随电流增大而减小的图像知,1R 阻值最大时,分压最大为3V ,因两滑动变阻器的最大阻值相等,所以电源电压为U 电源=3V+3V=6V由图像可知1R 阻值为0时,此时电路中的电流最大为0.3A ,两滑动变阻器的最大阻值相等,1R 与2R 的最大阻值为1R 大=6V0.30A=20Ω 故A 正确;B .闭合开关S 、S 2,0R 与2R 串联,电流表测电路中的电流,电压表测0R 两端的电压,将变阻器R 2滑片由最下端逐渐向上移动至最上端,2R 连入电路的电阻变小,则电路的总电阻变小,电源电压不变,电路中电流变大,根据I =UR可知0R 两端电压变大,即电压表示数变小,由图乙电压随电流增大而增大的图像知,2R 阻值为0时,电路中电流最大为0.6A ,0R 两端电压最大为电源电压6V ,所以0R 的阻值为0R =U I 大=6V 0.6A=10Ω 故B 正确。

2020-2021【物理】培优欧姆定律的计算辅导专题训练含答案解析

2020-2021【物理】培优欧姆定律的计算辅导专题训练含答案解析

一、欧姆定律的计算问题难题易错题1.如图甲所示,电源电压恒定,R1是定值电阻,R2是滑动变阻器,闭合开关S,移动滑动变阻器的滑片P从B端至A端的过程中,两电压表示数随电流表示数变化的U-I图像如图乙所示,则A.电源电压为20VB.EF是V1表示数随A表示数变化的图像C.滑动变阻器的最大阻值为10ΩD.整个电路的最大功率为14.4W【答案】D【解析】【详解】AB.由图甲可知,R1与滑动变阻器R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表测串联电路的电流。

滑片P从B端至A端的过程中,R2变小,根据串联分压原理,V2示数变小,又根据串联电路的电压规律,V1示数变大。

因此图乙中EF是V2表示数随A表示数变化的图像,图线MN是V1表示数随A表示数变化的图像;当滑片P 在A点时,V1示数最大为电源电压,则电源电压U=12V,故AB错误;C.当滑片在B端时,由图乙可知,R2两端电压U2=8V,此时对应的电流I=0.4A,由欧姆定律可得,R2=28V 0.4AUI=20Ω故C错误;D.电源电压一定,当电路中电流最大I=1.2A时,电路的总功率最大P=UI=12V×1.2A=14.4W,故D正确;故选D。

2.如图所示,MN间电压恒定,1R为定值电阻,滑动变阻器2R的最大阻值为20欧.当滑动变阻器滑片P处于a端时,电流表示数为0.25安;当滑片P处于ab中点时,电流表示数为0.40安,则MN间的电压是A .6伏B .5伏C .4伏D .3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联,设MN 间的电压为U ,根据并联电路的电流关系, 则210.25U U A R R +=……………….① 120.412U U A R R +=………………② 联立①②,将R 2=20Ω代入,解得 U=3V 。

故D 正确为答案.3.在如图所示的电路中,干路上的电流I 恒为1A ,滑动变阻器R 1的规格为“15Ω 1A ”,小灯泡L 上标有“6V 3W ”字样,定值电阻R 2=10Ω。

2020-2021【物理】培优欧姆定律辅导专题训练及详细答案

2020-2021【物理】培优欧姆定律辅导专题训练及详细答案

一、初中物理欧姆定律问题1.两江的物理大组长在测完电阻后, 把测量过的一个灯泡和一个定值电阻串联起来进行实验.图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象, 小灯泡和电阻的连接情况如图乙所示,电源电压8 V ,下列说法正确的是A .小灯泡电阻随温度的增大而减小B .灯泡的实际电功率为0.6 WC .定值电阻的阻值为0.05ΩD .定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A .由图甲结合UR I=可知,灯泡两端的电压增大时,灯泡的电阻增大;此时灯泡的实际功率增大,灯丝温度也在升高,由此说明,灯丝的电阻随温度的升高而增大,故A 错误; B .灯泡和定值电阻串联,电流相等,电压之和等于电源电压,由图甲知,当电流为0.3A 时,灯泡两端电压为2V ,定值电阻两端电压为6V ,总电压为8V ,则灯泡的实际功率:2V 0.3A 0.6W L L P U I ==⨯=故B 正确;C .由B 项数据可知,电阻的阻值:6V20Ω0.3AR U R I ===, 故C 错误;D .电阻的实际功率:6V 0.3A 1.8W R R P U I ==⨯=,故D 错误。

2.如图所示的电路中,电源电压保持不变,R 为定值电阻,当开关闭合时,标有“8V 8W ”的小灯泡L 恰好正常发光;若保持定值电阻R 不变,将L 换成另一只标有“8V 4W ”的小灯泡,闭合开关后,小灯泡工作时消耗的实际功率A .大于4WB .等于4WC .小于4WD .无法确定【答案】A 【解析】 【分析】 【详解】 根据公式可知,当额定电压相同时,额定功率越大,电阻越小,所以“8V 8W”的灯泡电阻小,“8V 4W ”的灯泡电阻大;根据串联电路电阻的分压特点可知,改接后,灯泡两端的电压变大,大于8V ,所以这只灯泡消耗的功率大于4W .3.在图所示的电路中,电源电压U 保持不变。

现有如下两种操作:①用电压为2U 的电源替换原来的电源;②将滑动变阻器滑片向右移。

2020-2021【物理】培优欧姆定律问题辅导专题训练附答案

2020-2021【物理】培优欧姆定律问题辅导专题训练附答案

一、初中物理欧姆定律问题1.如图所示电路中,电源电压恒定,定值电阻R 的阻值为10Ω.闭合开关后,将滑动变阻器的滑片从某个位置向右滑动一段距离,使变阻器阻值增大了5Ω,电流表示数减小了0.04A ,则电压表示数的变化是A .增加了0.2 VB .减少了0.2 VC .增加了0.4 VD .减少了0.4 V【答案】C 【解析】 【分析】 【详解】电阻和滑动变阻器串联,电压表测量滑动变阻器两端的电压,电流表测量电路中的电流,将滑动变阻器的滑片从某个位置向右滑动一段距离,设通过电路的电流分别为I 1、I 2,R 两端的电压分别为U 1、U 2,因变阻器连入电路中的电阻变大,由分压原理,电压表示数增大,由串联电路电压的规律,R 的电压减小;122112U U U U U U I I R R R----=-=, 2112()0.04A 10Ω0.4V U U I I R -=-=⨯=,根据串联电路电压的规律得到变阻器增加的电压等于R 减小的电压,即电压表示数增加了0.4V . 故选C .2.小华连接了如图甲所示的电路,电流表的量程为0~3A ,两滑动变阻器的最大阻值相等,闭合开关S 、S 1,将变阻器R 2滑片置于最下端,将变阻器R 1滑片从最下端向最上端移动;闭合开关S 、S 2,将变阻器R 2滑片由最下端逐渐向上移动至最上端。

两种情况电流表示数与电压表示数变化情况如图乙,下列说法正确的是( )A .电源电压为6VB .定值电阻R 0的阻值为10ΩC .电路中消耗的最大功率为3. 6WD .同时闭合三开关,将变阻器R 2滑片置于最上端,滑动变阻器R 1的取值范围为2. 5Ω~20Ω 【答案】ABD 【解析】 【分析】 【详解】A .闭合开关S 、S 1,1R 与2R 串联,电流表测电路中的电流,电压表测1R 两端的电压,将变阻器R 2滑片置于最下端,则是将2R 的最大阻值连入了电路,将变阻器R 1滑片从最下端向最上端移动,1R 连入电路的电阻变小,则电路的总电阻变小,电源电压不变,电路中电流变大,根据I =UR可知2R 两端电压变大,则电压表示数变小,由图乙电压随电流增大而减小的图像知,1R 阻值最大时,分压最大为3V ,因两滑动变阻器的最大阻值相等,所以电源电压为U 电源=3V+3V=6V由图像可知1R 阻值为0时,此时电路中的电流最大为0.3A ,两滑动变阻器的最大阻值相等,1R 与2R 的最大阻值为1R 大=6V0.30A=20Ω 故A 正确;B .闭合开关S 、S 2,0R 与2R 串联,电流表测电路中的电流,电压表测0R 两端的电压,将变阻器R 2滑片由最下端逐渐向上移动至最上端,2R 连入电路的电阻变小,则电路的总电阻变小,电源电压不变,电路中电流变大,根据I =UR可知0R 两端电压变大,即电压表示数变小,由图乙电压随电流增大而增大的图像知,2R 阻值为0时,电路中电流最大为0.6A ,0R 两端电压最大为电源电压6V ,所以0R 的阻值为0R =U I 大=6V 0.6A=10Ω 故B 正确。

2020-2021培优欧姆定律辅导专题训练及详细答案

2020-2021培优欧姆定律辅导专题训练及详细答案

一、初中物理欧姆定律问题1.如图所示的电路图中,电源电压保持不变,闭合开关S后,将滑动变阻器R2的滑片P 向左滑动,下列说法正确的是:A.电流表A的示数变小,电压表V1的示数不变B.电流表A的示数变小,电压表V1的示数变大C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联,V1测量的是电源电源,V2测量的是R2两端的电压,闭合开关S后,将滑动变阻器R2的滑片P向左滑动,电流表A的示数变小,电压表V1的示数不变所以A是正确的.2.洋洋设计了一个自动测高仪,给出了四个电路,如下图所示,R是定值电阻,R′是滑动变阻器,其中能够实现身高越高,电压表示数越大的电路是A.B.C.D.【答案】C【解析】【详解】A.由图知,R与R′串联,电压表并联在电源两端测电源的电压,其示数不随滑片的移动而变化,故A不符合题意;B.由图知,R与R′并联,电压表串联在电路中测电源的电压,其示数不随滑片的移动而变化,故B不符合题意;CD.电路中R与R′串联,当身高越高时,滑片上移,R′接入电路中的电阻越大,电路中的总电阻越大,由UIR=可知,电路中的电流越小,由U IR=可知,R两端的电压越小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以,R′两端的电压变大;C选项中电压表测R′两端的电压,身高越高时,其示数越大,故C符合题意;D选项中电压表测R两端的电压,身高越高时,其示数越小,故D不符合题意.故选C.3.如图所示的电路中,电源电压保持不变,R为定值电阻,当开关闭合时,标有“8V8W”的小灯泡L恰好正常发光;若保持定值电阻R不变,将L换成另一只标有“8V 4W”的小灯泡,闭合开关后,小灯泡工作时消耗的实际功率A.大于4W B.等于4W C.小于4W D.无法确定【答案】A【解析】【分析】【详解】根据公式可知,当额定电压相同时,额定功率越大,电阻越小,所以“8V 8W”的灯泡电阻小,“8V 4W”的灯泡电阻大;根据串联电路电阻的分压特点可知,改接后,灯泡两端的电压变大,大于8V,所以这只灯泡消耗的功率大于4W.4.如图甲所示的电路中,电源电压保持不变,闭合开关 S 后,滑片 P 从b端移动到 a端的过程中,电压表示数U与电流表示数I的关系图像如图乙所示,下列判断正确的是()A.电源电压为 4V B.电路总功率的最大值为 2.4WC.R1电功率的最小值为 0.4W D.R2的最大阻值为10Ω【答案】C【解析】由图甲可知,两电阻串联,电压表测R 2两端的电压,电流表测电路中的电流;当滑片于a 端时,其接入电路电阻为0,电路中的电流最大,由图乙可知I 1=0.6A ,由UI R=可得,电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时,变阻器接入电路中的电阻最大,电路中的电流最小,由图乙可知,I 2=0.2A ,U 2=4V ,则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误;因串联电路中总电压等于各分电压之和,所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变,由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得:R 1=10Ω,电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误; 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误;R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=() 故C 正确。

2020-2021【物理】培优欧姆定律的计算问题辅导专题训练附答案

2020-2021【物理】培优欧姆定律的计算问题辅导专题训练附答案

一、欧姆定律的计算问题难题易错题1.图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器。

闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U-I关系图象正确的是()A.B.C.D.【答案】B【解析】【详解】由图知,变阻器R2与R1串联,电压表测的是R2两端的电压,电流表测的是整个电路的电流,根据欧姆定律UIR=和串联电路的电压特点12U U U=+可得12RU U IR=-U、R定值,则U与I的关系为一次函数,一次函数图为直线,且电流越大,滑动变阻器两端的电压越小,所以图像B反应了上述关系。

故选B。

2.如图,电阻丝R1、R2的材料和长度均相同,阻值R1∶R2=2∶1,甲、乙为电表(电流表或电压表),开关S处于闭合状态,R1、R2均接入电路中。

以下说法中,正确的有:()A .R 1的横截面积比R 2的大B .甲为电流表,乙为电压表C .R 1、R 2上的电压之比为2∶1D .R 1、R 2中的电流之比为1∶2【答案】BD【解析】【分析】【详解】 A .导体的电阻跟导体的横截面积有关,长度相同的同种材料的导体,横截面积越大,电阻越小。

因为电阻丝R 1、R 2的材料和长度均相同,阻值R 1∶R 2=2∶1,所以R 1的横截面积比R 2的小,故A 错误;B .若甲为电流表,乙为电压表,开关S 处于闭合状态时,R 1、R 2并联接入电路中,甲测通过R 1的电流,乙测电源电压,故B 正确;C .因为R 1、R 2并联,故R 1、R 2上的电压之比为1∶1,故C 错误;D .因为R 1、R 2并联,根据欧姆定律,R 1、R 2中的电流之比12211212UU I I R R R R ===∶∶∶∶ 故D 正确。

故选BD 。

3.如图所示的电路中,电源两端电压保持不变,110R =Ω,12R R <,3R 的变化范围是020-Ω.当滑动变阻器的滑片P 在a 端时,电流表的示数为0.36A .那么,当滑动变阻器的滑片P 在b 端时,电流表的示数可能是A .0.16AB .0.26AC .0.36AD .0.46A【答案】AB 【解析】【分析】 【详解】 滑片P 在a 端时,I =12210U U R R R +Ω+==0.36A ,1R <212R U I R R +,==0.36A ,滑片P 在端b时,I ′=212322U U U 110Ω20Ω30Ω310Ω3U R R R R R R ++++++===,2U 10Ω3R +,>2U 10ΩR +=0.36A ,则I ′>13×0.36A =0.12A ,I ′=123U R R R ++<12U R R +=0.36A 。

2020-2021【物理】培优 易错 难题欧姆定律问题辅导专题训练含答案

2020-2021【物理】培优 易错 难题欧姆定律问题辅导专题训练含答案

一、初中物理欧姆定律问题1.如图是小成测量未知电阻R x 的实验电路,电源两端电压不变,其中R 0为阻值已知的定值电阻.当开关S 、S 1闭合,开关S 2断开时,电流表示数为I 1;当开关S 、S 2闭合,开关S 1断开时,电流表示数为I 2.则下列四个选项中,R x 的表达式正确的是( )A .R x =212I I I -R 0 B .R x =201I R I C .R x =2012I R I I - D .R x =121I I I -R 0 【答案】C【解析】【分析】【详解】 由电路图可知,当开关S 、S 1闭合,开关S 2断开时,R 0与R x 并联,电流表测干路的电流,记为I 1,当开关S 、S 2闭合,开关S 1断开时,R 0与R x 并联,电流表测R 0支路电流,示数为I 2,因并联电路中干路电流等于各支路电流之和,所以,通过R x 的电流:I x =I 1-I 2,因并联电路中各支路两端的电压相等,电源的电压:U =I 2R 0,,则R x 的阻值:R x =2012I R I I - 故选C 。

2.把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中,各电表选择的量程如图所示,要求闭合开关后两电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定值(灯丝电阻不变),下列说法正确的是( )A .在滑动变阻器滑片向左移动的过程中,电流表示数变大,电压表示数变小B .电路的总功率最大值为10.8WC .小灯泡的电功率最小值为0.75WD .滑动变阻器允许调节的范围是24Ω~60Ω【答案】ACD【解析】【分析】分析实物图可知:灯泡与滑动变阻器是串联关系;电流表测量串联电路的电流(所选量程为0~0.6A ),电压表测量滑动变阻器两端的电压(所选量程为0~15V )。

(1)滑片向左移动时,根据滑动变阻器的变阻原理判定连入电路的电阻的变化;再判定总电阻的变化,根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况;(2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻,确定电路中的最大电流,根据欧姆定律求出滑动变阻器连入电路的最小电阻,利用P UI =求电路的总功率最大值;(3)为保护电压表,滑动变阻器两端的最大电压为15V ,此时滑动变阻器连入的电阻最大,利用串联电路的电压关系求出此时加在灯两端的电压;再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻;最后利用P UI =求小灯泡的电功率最小值;(4)由(2)(3)得出滑动变阻器允许调节的范围。

2020-2021【物理】培优欧姆定律辅导专题训练附答案

2020-2021【物理】培优欧姆定律辅导专题训练附答案

一、初中物理欧姆定律的实际应用问题1.小丽用光敏电阻设计了一种“智能家居照明灯”电路,如图所示。

照明灯L 标有“220V 40w ”字样,在天暗时L 自动点亮,天亮时L 自动熄灭。

以下有关描述正确的是( )A .导线B 应连接家庭电路中的火线B .小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大C .闭合开关S 后,电磁铁的上端为N 极D .要减少夜间的照明时间,应将滑动变阻器的滑片P 向b 端移动【答案】D【解析】【分析】【详解】A .根据安全用电的原则可知,当灯泡不工作时其两端应无电,所以A 是火线,B 是零线,故A 错误;B .天暗时灯自动亮,说明此时照明电路闭合即衔铁断开,由图可知此时电磁铁的磁性减弱即电路中的电流变小,根据U R I=可知电路中的电阻变大即此时光敏电阻的阻值变大;反之天亮时光敏电阻的阻值变小,所以她选择的光敏电阻阻值大小应随着光照强度的增强而变小,故B 错误;C .闭合开关S 后,电流从电磁铁的上端流入,下端流出,根据安培定则可判断电磁铁的上端为S 极,下端为N 极,故C 错误;D .要减少夜间的照明时间,可通过增加电磁铁的磁性来实现,电磁铁通过的电流越大,磁性越大;根据U I R=可知可以减小电路的阻值,可将滑动变阻器的滑片P 向b 端移动,故D 正确。

故选D 。

2.如图所示,电源电压保持不变,R 1为滑动变阻器,R 2、R 3为定值电阻,电压表V 1、V 2示数变化量分别为1U ∆和2U ∆,电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。

下列说法正确的是( )A .闭合开关S 1、S 2,向右调节滑片P ,A 1、A 2示数变小,且变化量相等B .保持滑片P 位置不变,开关S 1保持断开,S 2由断开到闭合,A 1示数增大,V 2示数不变C .断开开关S 1、S 2,向左调节滑片P ,V 1示数变大,V 2示数变小,A 1示数变小D .断开开关S 1、S 2,向右适当调节滑片P ,R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A .闭合开关S 1、S 2时,变阻器R 1和定值电阻R 2、R 3并联,电流表A 1测量的是干路电流,电流表A 2测量的通过变阻器R 1的电流,当向右调节滑片P 时,变阻器R 1的接入电阻变大,故其电流变小,即电流表A 2的示数变小;电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和,R 2和R 3所在支路电阻不变,所以这两条支路的电流也未发生变化,所以A 1的示数因A 2的示数变小而变小,且两电流表示数变化量相等,故A 正确;B .保持滑片P 位置不变, S 1和S 2都断开时,变阻器R 1和定值电阻R 2、R 3串联;S 1保持断开,S 2由断开到闭合时,定值电阻R 2、R 3以及电压表V 2同时被短路;从中可以看出开关S 1保持断开,S 2由断开到闭合时,电路中的总电阻变小,故总电流变大,即电流表A 1示数增大;同时电压表V 2短路,所以V 2示数从有到无,即它的示数会减小,故B 错误;C .断开开关S 1、S 2时,变阻器R 1和定值电阻R 2、R 3串联,向左调节滑片P 时,变阻器R 1的接入电阻会减小,而R 2和R 3的电阻不变;电压表V 1示数为R 1和R 2两端电压之和,由串联电路的分压原理可知,其示数会减小;电压表V 2示数为R 2和R 3两端电压之和,其示数会变大;A 1示数为此串联电路中的电流,它会因为总电阻的减小而增大,故C 错误;D .断开开关S 1、S 2,变阻器R 1和定值电阻R 2、R 3串联;当变阻器的滑片P 右移时,变阻器接入电路中的电阻变大,故电流表A 1的示数会变小。

2020-2021【物理】培优欧姆定律的计算辅导专题训练附答案

2020-2021【物理】培优欧姆定律的计算辅导专题训练附答案

一、欧姆定律的计算问题难题易错题1.如图是一款外出购物好帮手电子秤,它的工作原理如图甲,其中E为干电池;电子秤示数表盘由电流表A改装而成;R是一根长为6cm阻值为15Ω的均匀电阻丝,滑片在a端时,电流表示数为0.6A;在b端时,电流表示数为0.15A.C是一根弹簧,其所受压力F与压缩量△L的关系如图乙所示.(挂钩的重力不计,g取10N/㎏,不称重物时滑片P刚好在电阻丝的a端,所称物重最大时P在b端).下列说法正确的是()A.该电子秤中R0阻值为0.5ΩB.闭合开关,不称重物时电阻R0两端电压为6VC.电子称工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8WD.当电路中的电流为0.3A时,电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时,电路为R0的简单电路,电路中的电流I a=0.6A,由I=可得,电源的电压:U=I a R0=0.6A×R0,滑片在b端时,R与R0串联,电路中的电流I b=0.15A,因串联电路中总电阻等于各分电阻之和,所以,电源的电压:U=I b(R+R0)=0.15A×(15Ω+R0),因电源的电压不变,所以,0.6A×R0=0.15A×(15Ω+R0),解得:R0=5Ω,A错误;则电源电压U=I a R0=0.6A×5Ω=3V,所以,不称量重物时R0两端的电压为3V,B错误;当滑片在a端时,电阻R0消耗的电功率最大,则P最大=I a2R0=(0.6A)2×5Ω=1.8W,在b端时,电阻R0消耗的电功率最小,则P最小=I b2R0=(0.15A)2×5Ω=0.1125W,所以,电子称工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W,C正确;当电路中的电流为O.3A处时,电路中的总电阻:R 总===10Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器连入电路的阻值:R′=R总﹣R0=10Ω﹣5Ω=5Ω,由题意可知,此时弹簧的压缩量:L=×5Ω=2cm,由图象可知,此时弹簧所受压力为20N,即G=F=20N,由G=mg可得,物体的质量:m===2kg,故D错误.故选C.2.如图所示,电源电压保持不变,小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样,滑动变阻器R的阻值变化范围为0~12Ω,当S1、S2和S3都闭合,滑动变阻器的滑片滑到a端时,两灯都正常发光。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、初中物理欧姆定律问题1.在如图所示的电路中,电源电压保持不变.闭合电键S,当滑动变阻器的滑片P向右移动时,则A.电流表A示数与电流表A1示数的差值变大B.电流表A示数与电流表A1示数的差值变小C.电流表A示数与电流表A1示数的比值变大D.电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变,故A、B错误;CD.根据欧姆定律可知,I11UR=;干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总,因为R1在变大,所以比值变大,故C正确;D错误.2.洋洋设计了一个自动测高仪,给出了四个电路,如下图所示,R是定值电阻,R′是滑动变阻器,其中能够实现身高越高,电压表示数越大的电路是A.B.C.D.【答案】C【解析】【详解】A.由图知,R与R′串联,电压表并联在电源两端测电源的电压,其示数不随滑片的移动而变化,故A不符合题意;B.由图知,R与R′并联,电压表串联在电路中测电源的电压,其示数不随滑片的移动而变化,故B不符合题意;CD.电路中R与R′串联,当身高越高时,滑片上移,R′接入电路中的电阻越大,电路中的总电阻越大,由UIR=可知,电路中的电流越小,由U IR=可知,R两端的电压越小,因串联电路中总电压等于各分电压之和,且电源的电压不变,所以,R′两端的电压变大;C选项中电压表测R′两端的电压,身高越高时,其示数越大,故C符合题意;D选项中电压表测R两端的电压,身高越高时,其示数越小,故D不符合题意.故选C.3.灯泡L的电流随电压变化关系如图甲所示,现把灯泡L接入如图乙所示的电路中,电路中电源的电压保持不变,闭合开关S,滑动变阻器的滑片P向左滑动时,下列判断正确的是A.电路消耗的总功率保持不变B.电压表与电流表示数的比值变小C.电流表的示数增大,电压表的示数减小D.灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC.灯与R串联,电压表测L的电压,电流表测电路的电流,滑动变阻器的滑片P向左滑动时,变阻器连入的电阻变小,电路的总电阻变小,由欧姆定律,电路的电流变大,根据P UI=,电路消耗的总功率变大;通过灯的电流变大,灯的电压变大,故AC错误;B.由欧姆定律,电压表与电流表示数的比值即灯的电阻,如下所示,通过灯的电流随电压变大而变大,而且电压的增大量大于电流的增大量,由欧姆定律,灯的电阻变大,即电压表与电流表示数的比值变大,B错误;D .电路的总电阻变小,故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量,即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量,D 正确。

故选D 。

4.在图所示的电路中,电源电压U 保持不变。

现有如下两种操作:①用电压为2U 的电源替换原来的电源;②将滑动变阻器滑片向右移。

其中可以使电流表A 1示数与A 2示数的比值变大的操作有A .只有①可行B .只有②可行C .①②都不行D .①②都可行【答案】B 【解析】 【详解】由图可知,R 1和R 2并联,电流表A 1测量干路中的电流,电流表A 2测量通过R 2的电流,用电压为2U 的电源替换原来的电源,两电阻不变,由I =UR可知电流表A 1示数与A 2示数大小不变,两电表示数之比也不变,不可行;并联电路中各个用电器两端的电压相等,由并联电路电流的特点和欧姆定律可知,电流表A 1示数与A 2示数的比值1211222212111U I I I R R I U I I I R R +==+=+=+,将滑动变阻器滑片向右移,接入电路中的电阻变大,即R 2的阻值变大,R 1的阻值不变,21R R 变大,2I I 变大,电流表A 1示数与A 2示数的比值变大,②可行,故选B 。

5.如图所示,电源电压恒为9V ,电压表的量程为0~3V ,电流表的量程为0~0.6A ,滑动变阻器的规格为“24Ω 0.8A ”,灯泡标有“3V 1.5W ”字样。

闭合开关,在电路安全的情况下(不考虑灯丝电阻的变化),则下列说法中正确的是( )A .滑动变阻器的电阻允许调节的范围是0~24ΩB .电流表示数的变化范围是0.1A~0.5AC .电压表示数的变化范围是1V~3VD .灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到,灯泡和滑动变阻器串联,根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ,所以当灯泡两端的电压是3V ,电路中的电流最大,大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时,灯泡两端的电压最小,电流也是最小的,电路是安全的,所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω;电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ;也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ;当电路中电流最小时,灯泡的电功率最小,大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

6.如图a 所示是电阻甲和乙的I —U 图像,下列说法不正确的是( )A .电阻甲为定值电阻,电阻乙的阻值随着温度的升高而减小B .当电阻甲两端电压为1V 时,R 甲=5Ω,此时甲的实际电功率为0.2WC .如图b 所示,当开关闭合,电路电流为0.5A 时,电路总电阻是10ΩD .如图c 所示,当开关闭合,电源电压为2V 时,电路总功率为0.8W 【答案】D 【解析】 【分析】(1)根据欧姆定律可知,电阻一定时,通过电阻的电流与电阻两端的电压成正比,据此结合图像分析甲、乙电阻是否变化,再根据乙电阻热功率与阻值的关系分析作答;(2)由图像可知,当甲两端的电压为1V 时对应的电流,根据欧姆定律求出R 甲,根据P UI =求出此时甲的实际电功率;(3)甲和乙串联,由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压,利用欧姆定律可求出R 乙,根据串联电路的电阻特点可得总电阻;(4)甲和乙并联,由图c 读出电源电压为2V 时甲和乙电阻对应的电流,再根据并联电路的电流特点得出总电流,再根据P UI =求出此时电路的总功率。

【详解】A .由图a 可知,甲对应的电流与电压成正比,根据欧姆定律可知甲电阻的阻值不变;随着电压的增加,乙电阻的热功率增加,温度升高,其阻值变小,故A 正确,不符合题意;B .由图a 可知,当甲两端的电压为1V 时,通过的电流为0.2A ,根据欧姆定律可得1V052AΩ.U R I ===甲甲甲 此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确,不符合题意;C .如图b 所示,甲、乙串联,通过两电阻的电流相等,当电路电流为0.5A 时,由图a 可知,甲和乙两端的电压均为2.5V ,根据UR I=可知,此时甲乙的阻值相同,则电路总电阻5Ω5Ω10ΩR R R =+=+=甲乙故C 正确,不符合题意;D .如图c 所示,甲、乙并联,两电阻两端的电压相等,当电源电压为2V 时,由图a 可知0.4A I =甲,0.2A I =乙根据并联电路中干路电流等于各支路电流之和可知,干路电流0.4A 0.2A 0.6A I I I =+=+=甲乙则此时电路的总功率2V 0.6A 1.2W P UI ==⨯=故D 错误,符合题意。

故选D 。

7.如图所示,电源电压为4.5V ,电流表量程为“0~0.6A ”,滑动变阻器规格为“10Ω 1A ”,小灯泡L 标有“2.5V 1.25W ”(不考虑温度对灯丝电阻的影响)。

在保证电路各元件安全的情况下,移动滑动变阻器的滑片,下列选项正确的是( )A .小灯泡的额定电流是0.6AB .电流表的示数变化范围是0.3A ~0.6AC .电压表的示数变化范围是2V ~3VD .滑动变阻器连入电路的阻值变化范围是6Ω~10Ω 【答案】C 【解析】 【分析】 【详解】A .小灯泡L 标有“2.5V 1.25W ”,由2U P UI R==得小灯泡的额定电流为1.25W 0.5A2.5VP I U === A 选项错误;BCD .由于不考虑温度对灯丝电阻的影响,则根据欧姆定律得灯泡的电阻L 2.5V5Ω0.5AU R I === 串联电路电流值处处相等,则电路中的最大电流max L R 0.5A I I I ===此时滑动变阻器接入电路的电阻最小,其两端电压也最小。

根据串联电路电压规律,得滑动变阻器两端最小电压为min总L4.5V 2.5V2VU U U=-=-=此时滑动变阻器接入电路最小阻值为minminmin2V4Ω0.5AURI===当滑动变阻接入电路阻值最大时,电压表示数最大,电路电流最小。

由题知max10ΩR=则电路最小电流总minL max4.5V0.3A5Ω10ΩUIR R===++此时滑动变阻器两端最大电压max max0.3A10Ω3VU IR==⨯=由此得电流表的示数变化范围是0.3A~0.5A,电压表的示数变化范围是2V~3V,滑动变阻器连入电路的阻值变化范围是4Ω~10Ω。

BD选项错误,C选项正确。

故选C。

8.图甲是某温度报警器的原理图,阻值不计的报警器在电流达到某一值时开始报警,超过10mA时将损坏;热敏电阻R1的阻值随温度变化关系如图乙所示。

滑动变阻器的规格为“200Ω 2A”,滑动变阻器接人电路的阻值为100Ω时,此报警器在温度为37℃时开始报警。

则下列选项正确的是()A.报警器开始报警时电路电流最小值为4mAB.报警器开始报警时电路的总功率为0.015WC.将P向左移,可提高该电路开始报警时的温度D.利用此电路,不能将开始报警时的温度设定为42°C【答案】B【解析】【分析】【详解】A.根据乙图图像可以知道当温度为37℃时,R1阻值为500Ω,此时电流3V 0.005A 5mA 100Ω500ΩU I R ====+ 故A 错误;B .报警时电路总功率为3V 0.005A 0.015W P UI ==⨯=故B 正确;C .报警时电流不变,所以总电阻为600Ω不变,当P 向左移时滑动变阻器电阻变小,所以R 1将变大,由乙图可知,报警温度将变低,故C 错误;D .当温度为42℃时,R 1为400Ω,所以滑动变阻器阻值为200Ω,可以达到,故D 错误。
