螺纹牙距标准

螺纹牙距标准

螺纹牙距标准公制美制直径(毫米)牙距(毫米)直径(英寸)牙数(粗/细)每英寸M1.4 0.30 标准0# 80M1.6 0.35 标准1#64 UNCM2 0.40 标准72 UNFM2.5 0.45 标准2#56 UNCM3 0.50 标准64 UNFM4 0.70 标准3#48 UNCM5 0.80 标准56 UNFM6 1.00 标准4#40 UNCM81.25 标准48 UNF1.00 细5#40 UNCM10 1.5 标准44 UNF1.25 细6#32 UNC 1.00 细40 UNFM12 1.75 标准8#32 UNC1.25 细36 UNF1.5 细10#24 UNCM142.00 标准32 UNF1.5 细12# 24 UNCM161.50 细1/4-20 UNCM18 2.50 标准28 UNF2.00 细5/16-18 UNC 1.50 细24 UNFM20 2.50 标准3/8-16 UNC2.00 细24 UNF1.50 细7/16-14 UNCM22 2.50 标准20 UNF2.00 细1/2-13 UNC 1.50 细20 UNFM243.00 标准9/16- 12 UNC 18 UNF2.00 细5/8-11 UNCM273.00 标准18 UNF2.00 细3/4-10 UNCM303.50 标准16 UNF2.00 细7/8-9 UNCM333.50 标准14 UNF2.00 细1”8 UNCM364.00 标准12 UNF3.00 细1-1/8- 7 UNCM423.00 细1-1/4-7 UNC M45 4.50 标准8 UNFM48 5.00 标准1-3/8-6 UNC 3.00 细8 UNFM52 5.00 标准1-1/2-6 UNCM565.50 标准8 UNF4.00 细1-3/4-5 UNCM60 5.50 标准8 UNF螺纹牙距表2009-06-12 09:19螺距(P):为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

常用粗牙公制螺纹钻底孔尺寸对应表。一般情况等于外径-螺距

常用粗牙公制螺纹钻底孔尺寸对应表。一般情况等于外径-螺距

以下是常用粗牙公制螺纹钻底孔尺寸对应表。

一般情况等于外径-螺距M1 Φ0.75M2 Φ1.6M3 Φ2.5M4 Φ3.3M5 Φ4.2M6 Φ5M8 Φ6.75M10 Φ8.5M12 Φ10.25M14 Φ12M16 Φ14M18 Φ15.5M20 Φ17.5M22 Φ19.5M24 Φ21M27 Φ24M30 Φ26.5螺纹钻孔底径计算一般按下列公式:1.攻公制螺纹:螺距t<1毫米,dz=d-tt>1毫米,dz=d-(1.04~1.06)t式中t——螺距(毫米)dz——攻丝前钻孔直径(毫米)d——螺纹公称直径(毫米)2.攻英制螺纹:螺纹公称直径铸铁与青铜钢与黄铜3/16"~5/8" dz=25(d-1/n) dz=25(d-1/n)+0.1 3/4"~11/2" dz=25(d-1/n) dz=25(d-1/n) +0.2式中dz——攻丝前钻孔直径(毫米)d——螺纹公称直径(英寸)n——每英寸牙数首先,要知道螺纹的外径D,螺距T,螺纹底孔直径d=D-T。

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角(1)底孔直径的确定丝锥在攻螺纹的过程中,切削刃主要是切削金属,但还有挤压金属的作用,因而造成金属凸起并向牙尖流动的现象,所以攻螺纹前,钻削的孔径(即底孔)应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算:脆性材料(铸铁、青铜等):钻孔直径d0=d(螺纹外径)-1.1p(螺距)塑性材料(钢、紫铜等):钻孔直径d0=d(螺纹外径)-p(螺距)(2)钻孔深度的确定攻盲孔(不通孔)的螺纹时,因丝锥不能攻到底,所以孔的深度要大于螺纹的长度,盲孔的深度可按下面的公式计算:孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如:M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法:底径=大径-1.0825*螺距英制螺纹的计算方法:底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p(螺距)塑性材料钻孔直径D=d(螺纹外径)-p(螺距)除了以上的经验公司外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公英制螺纹对照表

公英制螺纹对照表

英制、公制对照表
英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。

标注方法:螺纹直径—每英寸牙数系列代号—精度等级
示例:粗牙系列 3/8—16 UNC—2A 细牙系列 3/8—24 UNF—2A 特细牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A 第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

在统一螺纹标准中规定,一个公称尺寸可有不同的螺距,如1/2就有13牙、16牙、20牙、32牙之分,标准规定13牙为粗牙,20牙为细牙,28牙为超细牙;16牙和32牙都称为恒定螺距,与粗牙、细牙没什么不同。

英制螺纹外径公制对照表
螺纹电极外径,螺距参照表。

公英制螺纹对照表

公英制螺纹对照表

公英制螺纹对照表 The manuscript was revised on the evening of 2021
英制、公制对照表
英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。

标注方法:螺纹直径—每英寸牙数系列代号—精度等级
示例:粗牙系列 3/8—16 UNC—2A 细牙系列 3/8—24 UNF—2A 特细牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A 第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以,即3/8×=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm 长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

在统一螺纹标准中规定,一个公称尺寸可有不同的螺距,如1/2就有13牙、16牙、20牙、32牙之分,标准规定13牙为粗牙,20牙为细牙,28牙为超细牙;16牙和32牙都称为恒定螺距,与粗牙、细牙没什么不同。

英制螺纹外径公制对照表
螺纹电极外径,螺距参照表。

公英制螺纹对照表

公英制螺纹对照表

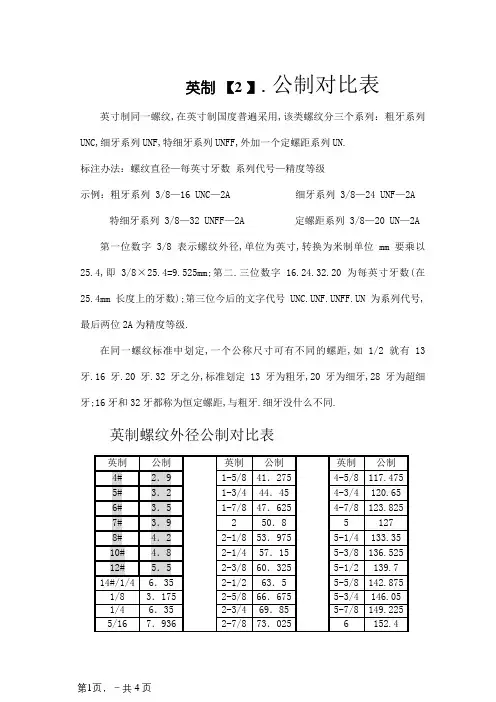

英制【2 】.公制对比表英寸制同一螺纹,在英寸制国度普遍采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN.
标注办法:螺纹直径—每英寸牙数系列代号—精度等级
示例:粗牙系列 3/8—16 UNC—2A 细牙系列 3/8—24 UNF—2A 特细牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A 第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二.三位数字16.24.32.20为每英寸牙数(在25.4mm长度上的牙数);第三位今后的文字代号UNC.UNF.UNFF.UN为系列代号,最后两位2A为精度等级.
在同一螺纹标准中划定,一个公称尺寸可有不同的螺距,如1/2就有13牙.16牙.20牙.32牙之分,标准划定13牙为粗牙,20牙为细牙,28牙为超细牙;16牙和32牙都称为恒定螺距,与粗牙.细牙没什么不同.
英制螺纹外径公制对比表
螺纹电极外径,螺距参照表。
