广日GRACE变频门机调试手册

合集下载

广日变频门机使用说明(1)

广日变频门机使用说明(1)

广日变频门机使用说明一、接线二、原理及信号说明1.接口信号说明2.运行原理关门机械开门机械3.状态说明(1)动作门机在正常定位移动或蠕动时的状态。

动作状态的力矩限制由P6.01参数设置。

(2)保持在非关门终端位置没有开关门信号时的零速锁定状态,或在关门终端位置发生关门堵转时的状态。

保持状态下的力矩上限由P6.02设置。

(3)堵转门机在开门过程中(包括蠕动过程)力矩指令超过开门堵转检出阀值(P6.03)且持续时间超过堵转检出时间(P6.05);或者门机在关门过程中(包括蠕动过程)力矩指令超过关门堵转检出阀值(P6.04)且持续时间超过堵转检出时间(P6.05),则堵转状态检出。

开门时在开门终端外检出堵转,则输出堵转信号;在开门终端内检出堵转,则进入开门保持状态。

关门时在关门终端外检出堵转,则输出堵转信号;在关门终端内检出堵转,则进入关门保持状态。

三、运行逻辑1.关门初始校正开门机械关门机械关门信号关门信号注:校正时间超过校正保护时间仍未到达终端位置导致校正故障输出。

2.开门初始校正动作逻辑类同关门初始校正。

3.开门处理注:(1) 如果开门起始位置在开门终端内,以蠕动速度开门(2) 蠕动延时后进入开门保持状态(3) 如果开门终端中检出堵转,则自动转为开门保持状态4.关门处理注:(1) 如果关门起始位置在关门终端内,以蠕动速度关门。

(2) 如果开门终端中检出堵转,则转为关门保持状态,维持蠕动速度关门,但力矩上限调整为保持力矩。

门过程中断5.开(关)四、参数说明1.标准参数2.专用参数附注说明:#-根据铭牌设置(或按配套电机附表设置)*-根据实际调整其他-不要改动五、调试1.电机调试(如果需要的话)(1)如果编程菜单已经隐藏,先到OP1输入密码(2)必要的话,进行参数初始化(OP4)(3)A3.01改为0(4)输入电机参数:E2.01、E2.02、E2.03、E2.04、E2.05、E2.07、E2.09、E2.10(5)设置电机控制模式A2.01=5,然后复位(6)学习磁角度:选择OP3,输入3,确定,然后等待学习完毕。

广日电梯调试资料

广日电梯调试资料

广日电梯调试资料一、检修状态试运行A.轿内检修:1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人,而上机房控制屏上操作。

3.此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。

4.轿内检修上行可用11L14高层站的内指令输入点短接。

5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B.轿顶检修:此时X7.X10不亮,可用轿顶检修试运行。

1.轿顶检修上行11L40与21L6短接[X11亮]2.轿顶检修下行11L40与21L7短接。

[X12亮]。

3.检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否,就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后,可进入轿顶操作。

C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。

2.检查轿顶检修是否优先。

3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。

4.若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1.电梯在最低层平层,保持正常状态待命。

2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。

变频门机电气调试说明书

变频门机电气调试说明书

门机电气调试说明书目录1. 电气接线说明 (2)2. 面板说明 (4)3. 运行状态 (5)4. 电气调试 (6)5. 完整运行 (8)6. 门机参数的存取 (8)7. 参数设置报警 (8)8. 门机故障 (9)9. 门机常见故障及处理 (9)10. 服务 (11)开关门运行示意图 (13)数字式VVVF同步带门机参数表 (14)1 电气接线图(电气附图1)1.1供电电源使用单相交流电源AC220V±10%,50Hz±5%;1.2建议通过6A的C45N后向门机供电。

电源线:棕色―L,兰色―N,黄绿色―E。

1.3编码器接线出厂时配有编码器连线,只需与控制器紧密连接即可。

1.4电机线出厂时电机上配有三相电机线,只需与控制器紧密连接即可。

1.5输入/输出信号接线1.5.1输入输入共有四个共COM的端子,每个输入端子均可独立定义成参数表中H组任一功能,常开或常闭也可任意定义,但不可重复定义,否则报错。

参数h1-h4分别对应输入端子h1-h4。

以下为出厂缺省定义:1.5.1.1关门输入――即加在COM和h1上的持续导通信号;1.5.1.2开门输入――即加在COM和h2上的持续导通信号;1.5.1.3慢关门输入――即加在COM和h3上的持续导通信号,一般用于超时强迫关门使用。

1.5.1.4电眼信号――在o1=03/04门机自动运行时,可以接入电眼保护信号,一般用于演示,正常运行时门机由端子信号控制,此设定不起作用。

注意:输入信号电源由门机控制器提供,不得接入外界电源!1.5.2输出输出共有四对相互独立的继电器触点(容量为3A,30VDC/250VAC),每对输出端子均可独立定义成参数表中P组任一功能,常开或常闭也可任意定义。

参数P1-P4分别对应输出端子对c1-P1到c4-P4。

以下为出厂缺省定义:1.5.2.1关门到位信号――关门到位时c1与P1导通;1.5.2.2开门到位信号――开门到位时c2与P2导通;1.5.2.3门障碍信号――开关门遇障碍时c3与P3导通;1.5.2.4系统故障信号――有系统内部故障时c4与P4导通。

广日电梯调试手册

广日电梯调试手册

广日电梯调试手册广日电梯调试手册首先进行现场电气线路检查。

一.检修状态试运行a轿内检修:1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人,而上机房控制屏上操作。

3此时pc机输入点x7亮,x10灭可用轿内检修方式试运行。

4轿内检修上行可用11l14高层站的内指令输入点短接。

5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修:此时x7.x10 不亮,可用轿顶检修试运行。

1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。

轿顶检修下行11l40与21l7短接。

[x12亮]。

3检修运行电梯状态;当11l40与慢上或慢下点时,电梯应立即关门[pc 出点y3。

gmj 上行;sj上行或xj上行]。

当门完全关闭后[y3熄;gmj下行。

y14或y15 `y12`y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器lf5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数lf88和lf89的方向[+与-]是否一致。

如否,就要将变频器lf18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后,可进入轿顶操作。

c.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。

2.检查轿顶检修是否优先。

3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。

4.若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

d.测层高。

1.电梯在最低层平层,保持正常状态待命。

2.将plc运行开关置off,用hpp将m812置on;m811、m510置o ff,m150置on[m150是测层高的开关,m510自动,m811上减速m81 2下减速]c235清零。

广日系统电梯调试手册

广日系统电梯调试手册

广日系统电梯调试手册点击数:1141次广日系统电梯调试手册(电气部分)说明:本调试手册所列的全部内容仅适用于EVECD01系统电梯(EVECD01系统适用于以异步电机为拖动系统的梯种)控制系统调试使用,不作其它控制系统调试使用。

目录一、键盘操作说明••••••••••••••••••••••••••••••第2页二、井道开关及上、下平层感应器的位置••••••••••第18页三、慢车、快车调试说明••••••••••••••••••••••••第20页四、变频器参数••••••••••••••••••••••••••••••••第36页五、故障代码表••••••••••••••••••••••••••••••••第38页六、改进意见表••••••••••••••••••••••••••••••••附页第一章:键盘操作说明EVECD01系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。

熟悉键盘的功能与操作方法,是掌握调试EVECD01系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏),按键三部分组成,其外形及功能区如图1-1所示:图1-1 操作面板示意图1、按键功能说明表1-1 操作面板功能表按键名称功能菜单键/退出键停机/运行状态与菜单状态的切换;菜单操作时,回到前一个状态存储键完成参数的存储确认;菜单操作时,进入下一个状态增键功能码、功能组或设定参数递增减键功能码、功能组或设定参数递减移位键在运行状态或停机状态时,可循环切换LED显示参数;设定数据时,可以选择设定数据的修改位,相应选定的位处于闪烁状态。

运行键在面板控制方式下,用于启动运行;在参数调谐时用于启动调谐过程。

停止/复位键在面板控制方式时,用于停机操作;在参数调谐过程中用于中断调谐;故障报警状态(任何操作方式下)用于复位操作。

广日变频门机使用说明(1)

广日变频门机使用说明(1)

广日变频门机使用说明(1)广日变频门机使用说明一、接线MX1 X2 X3 X4 XC MB MCM1 M2Y1Y2 YC开门关门开门终端关门终端堵转检出安全触板短接开门到位关门到位UVWL1L2AC220VPGY3驱动器故障二、原理及信号说明1.接口信号说明端口标识说明输入X1-XC开门动作,闭合有效X2-XC关门动作,闭合有效X3-XC开门终端,闭合有效X4-XC关门终端,闭合有效输出MB-MC堵转故障检出,闭合有效M1-M2安全触板短接,关门接近到位时闭合Y1-YC开门到位,断开有效Y2-YC关门到位,断开有效2.运行原理开门机械开门位置到达点关门机械关门位置到达点关门曲线校正距离安全触板短接距离半门宽运行速度蠕动速度开门到位区关门到位区3.状态说明(1)动作门机在正常定位移动或蠕动时的状态。

动作状态的力矩限制由P6.01参数设置。

(2)保持在非关门终端位置没有开关门信号时的零速锁定状态,或在关门终端位置发生关门堵转时的状态。

保持状态下的力矩上限由P6.02设置。

(3) 堵转门机在开门过程中(包括蠕动过程)力矩指令超过开门堵转检出阀值(P6.03)且持续时间超过堵转检出时间(P6.05);或者门机在关门过程中(包括蠕动过程)力矩指令超过关门堵转检出阀值(P6.04)且持续时间超过堵转检出时间(P6.05),则堵转状态检出。

开门时在开门终端外检出堵转,则输出堵转信号;在开门终端内检出堵转,则进入开门保持状态。

关门时在关门终端外检出堵转,则输出堵转信号;在关门终端内检出堵转,则进入关门保持状态。

三、 运行逻辑1. 关门初始校正开门机械限位关门机械限位校正速度蠕动速度关门信号关门信号12注:校正时间超过校正保护时间仍未到达终端位置导致校正故障输出。

2. 开门初始校正动作逻辑类同关门初始校正。

3. 开门处理开门位置到达点蠕动速度开门终端开门动作输出力矩开门保持蠕动延时注:(1) 如果开门起始位置在开门终端内,以蠕动速度开门(2) 蠕动延时后进入开门保持状态(3) 如果开门终端中检出堵转,则自动转为开门保持状态4. 关门处理关门位置到达点蠕动速度关门终端关门动作输出力矩掉电过渡安全触板短接安全触板短接位置蠕动延时关门保持驱动器输出注:(1) 如果关门起始位置在关门终端内,以蠕动速度关门。

广州广日电梯GreeenMax系统电梯调试手册

广州广日电梯GreeenMax系统电梯调试手册

MQG
XQG
YG-3C(感应器插入隔磁板后是常开状态) MQ1、 ,MQ1 注:SQG、MQG、XQG 感应器型号为 YG-3C(感应器插入隔磁板后是常开状态) MQ1、MQ2 感应 SQG、MQG、 , YG-3H(感应器插入隔磁板后是常闭状态) 器型号为 YG-3H(感应器插入隔磁板后是常闭状态) 。
测量点 CN6-20 CN7-20 CN8-20 D5.C-3 GR/F212 CN6-20 — 0Ω 0Ω >500Ω CN7-20 0Ω — 0Ω >500Ω CN8-20 0Ω 0Ω — >500Ω D5.C-3 >500Ω >500Ω >500Ω — 用万用表测量 测量方法
广州广日电梯 工业有限公司
GR/F212
广州广日电梯 工业有限公司
GreenMax 系统电梯调试手册 电气部分) (电气部分)

号:SJG 05-008 共 28 页 第2页
第一章: 第一章:键盘操作说明
GreenMax 系统可以通过控制板上的 LED+按键的键盘部分及操纵面板部分对控制系统进行参 数设定、状态监视、控制驱动器的运行/停止等操作。其键盘操作方法与 GRE01 系统相同,具体操 作方法请参考资料《SJK04-010》
编 号:SJG 05-008 版本号:01
GreeenMax 系统电梯调试手册 (电气部分)
编 校
制 对
标准化 审 批 定 准
广州广日电梯工业有限公司 2005 年 12 月
更改文件号
GR/F211
签字
日期
更改文件号
签字
日期
广州广日电梯 工业有限公司
GreenMax 系统电梯调试手册 电气部分) (电气部分)
序号 1 2 3 4 5 检查的回路 盘车手轮开关 底坑急停 限速器开关 限位开关 极限开关 上 下 上 下 上 下 SHK SHK1 XHK XHK1 测试点 FL1-7、FL1-8 F15 插接器-5、F15 插接器-6 FL1-3、FL1-4 F11 插接器-3、F11 插接器-4 F12 插接器-3、F12 插接器-4 F11 插接器-1、F11 插接器-2 F12 插接器-1、F12 插接器-2 F11 插接器-5、F11 插接器-6 F11 插接器-7、F11 插接器-8 F12 插接器-5、F12 插接器-6 F12 插接器-7、F12 插接器-8 FL1-11、FL1-12 FL2-11、FL2-12 FL2-24~低压变电箱侧接线端子 FL2-25~低压变电箱侧接线端子 FL2-22~低压变电箱侧接线端子 FL2-23~低压变电箱侧接线端子 FL1-24、FL2-11 所有厅门关上时 为 ON 正常为 OFF 导通 导通 抱闸合上时为 ON FL2-9 接抱闸线 圈的正端, 用万用表测量测 FL2-10 接抱闸线 试点的阻值 圈的负端 打板未打到开关 时开关状态为 ON 用万用表测量测 试点的阻值(ON 约为零 Ω OFF 为 ∞ Ω) 测试标准 正常为 ON 正常为 ON 正常为 ON 方法

广日G.Qik电梯维修手册GCJ16-022(2)_2019 RACE系统 G15

广日G.Qik电梯维修手册GCJ16-022(2)_2019 RACE系统 G15
6.1 抱闸能力检测 .............................................................................................................................15 6.2 UCMP功能测试(适用于微动平层板为GR-U板的电梯) .....................................................15 6.3 轿厢意外移动保护功能相关注意事项 .....................................................................................16
3.轿厢通讯板说明 ............................................................................................................ 20
4.故障示例 ........................................................................................................................ 21
4.GRP编程器及参数说明................................................................................................ 10
4.1 GRP编程器按键定义...................................................................................................................10 4.2变频器参数介绍 ...........................................................................................................................12

cah[基础科学]广日电梯调试手册

cah[基础科学]广日电梯调试手册

广日电梯调试手册首先进行现场电气线路检查。

一.检修状态试运行a轿内检修:1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人,而上机房控制屏上操作。

3此时pc机输入点x7亮,x10灭可用轿内检修方式试运行。

4轿内检修上行可用11l14高层站的内指令输入点短接。

5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修:此时x7.x10 不亮,可用轿顶检修试运行。

1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。

轿顶检修下行11l40与21l7短接。

[x12亮]。

3检修运行电梯状态;当11l40与慢上或慢下点时,电梯应立即关门[pc 出点y3。

gmj 上行;sj上行或xj上行]。

当门完 全关闭后[y3熄;gmj下行。

y14或y15 `y12`y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器lf5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数lf88和lf89的方向[+与-]是否一致。

如否,就要将变频器lf18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后,可进入轿顶操作。

c.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

d.测层高。

1. 电梯在最低层平层,保持正常状态待命。

2. 将plc运行开关置off,用hpp将m812置on;m811、m510置o ff,m150置on[m150是测层高的开关,m510自动,m811上减速m81 2下减速]c235清零。

【技术资料】广日电梯调试资料

【技术资料】广日电梯调试资料

【技术资料】广日电梯调试资料首先进行现场电气线路检查。

一.检验状态试运行A.轿内检验:1.检查复核变频器的设定参数是否符合要求。

2.在轿厢内将检验开关置于检验状态。

然后轿厢内不要留人,而上机房控制屏上操纵。

3.此时PC机输进点X7亮,X10灭可用轿内检验方式试运行。

4.轿内检验上行可用11L14高层站的内指令输进点短接。

5.轿内检验下行可用11L40与最低层站的内指令输进点短接.B. 轿顶检验:此时X7.X10 不亮,可用轿顶检验试运行。

1.轿顶检验上行11L40与21L6 短接[X11亮]2 .轿顶检验下行11L40与21L7短接。

[X12亮]。

3.检验运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全封闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否,就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检验状态运行停止后应立即开门。

5.请留意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检验运行正常后,可进进轿顶操纵。

C.轿顶操纵;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检验是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检验运行,若不正常,应的打轿顶急停后进行检查。

4. 若轿顶检验点动上、下行均正常。

可在轿顶上检验上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层,保持正常状态待命。

2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。

广日电梯现场调试手册

广日电梯现场调试手册

广日电梯现场调试手册GVK.GVB.GVH.GVZ.变频调速电梯[F4]首先进行现场电气线路检查。

一.检修状态试运行A轿内检修:1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人,而上机房控制屏上操作。

3此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修:此时X7.X10 不亮,可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC 出点Y3。

GMJ 上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15 `Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否,就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后,可进入轿顶操作。

C.轿顶操作;1.检查各轿顶安全回路的所有开关是否有效。

2.检查轿顶检修是否优先。

3.在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。

4.若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1.电梯在最低层平层,保持正常状态待命。

2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。

广日GreeenMa 系统电梯调试手册

广日GreeenMa 系统电梯调试手册

编号:SJG 05-008版本号:01GreeenMax系统电梯调试手册(电气部分)编制校对标准化审定批准广州广日电梯工业有限公司2005年12月更改文件号签字日期更改文件号签字日期说明:本调试手册所列的全部内容仅适用于GreenMax系统电梯(GreenMax 系统适用于以无齿同步电机为拖动系统的梯种)控制系统调试使用,不作其它控制系统调试使用。

目录一、键盘操作说明 (2)二、井道开关及上、下平层感应器的位置 (2)三、慢车、快车调试说明 (4)四、变频器参数 (21)五、PI值调整说明 (26)六、故障代码表 (27)七、改进意见表································附页第三章:慢车、快车调试说明一、现场调试准备1、首先检查是否具备调试条件:1.1、用户有否按要求将电源提供到机房(正常或临时); 1.2、主机加油量是否合适,型号是否正确; 1.3、底坑缓冲器安装完成否;1.4、各层厅门、门锁是否安装完毕; 1.5、电梯接线是否已全部完成; 1.6、井道线槽是否已上好盖;1.7、井道引线的金属软管是否固定良好; 1.8、各层厅门门套是否已塞好;1.9、井道有否妨碍轿厢、对重架运行的物体; 2、电气接线检查2.1、机房电气接线检查序号 检查的回路测试点 测试标准 方法1 盘车手轮开关 FL1-7、FL1-8正常为ON 2 底坑急停 F15插接器-5、F15插接器-6正常为ON 3 限速器开关 FL1-3、FL1-4 正常为ON上 F11插接器-3、F11插接器-4 4 限位开关 下 F12插接器-3、F12插接器-4 上 F11插接器-1、F11插接器-2 5极限开关下 F12插接器-1、F12插接器-2 SHK F11插接器-5、F11插接器-6 上 SHK1 F11插接器-7、F11插接器-8 XHK F12插接器-5、F12插接器-6 6强迫减速开关下XHK1F12插接器-7、F12插接器-8 打板未打到开关时开关状态为ON7 厅门开关 FL1-11、FL1-12 所有厅门关上时为ON 8 消防开关 FL2-11、FL2-12正常为OFF FL2-24~低压变电箱侧接线端子 9 AC220V 输入 FL2-25~低压变电箱侧接线端子 导通 FL2-22~低压变电箱侧接线端子 10 AC36V 输入 FL2-23~低压变电箱侧接线端子导通 11 抱闸反馈开关 FL1-24、FL2-11 抱闸合上时为ON用万用表测量测试点的阻值(ON 约为零Ω OFF 为 ∞ Ω)12抱闸线圈FL2-9、F2-10FL2-9接抱闸线圈的正端,FL2-10接抱闸线圈的负端用万用表测量测试点的阻值2.2、轿顶电气接线检查序号 检查回路 测试端子测试标准 方法1 超载开关 D7插接器-6、D7插接器-7常闭2 轿门锁 DL1-19、DL1-20 轿门关上时ON3 安全钳开关 DL1-16、DL1-17正常时ON 4 感应器 DL2-8、DL2-9 隔磁板未插入感应器时ON5 门反转开关DL2-4、DL2-7 常开 左 DL2-4、DL2-5 6 安全触板开关 右 DL2-5、DL2-6 常闭 7* 门反转开关DL2-15、DL2-16 常开 左 DL2-12、DL2-13 8*安全触板开关 右DL2-13、DL2-14 常闭感应器1 DL2-8、DL2-10 隔磁板未插入感应器时OFF 感应器2DL2-8、DL2-11 隔磁板未插入感应器时OFF上平层感应器 DL2-12、DL2-20 隔磁板未插入感应器时ON9**下平层感应器DL2-12、DL2-21 隔磁板未插入感应器时ON用万用表测量 轿内照明DL1-2(6)、DL1-3(4)至日光灯 10AC220V轿顶插座D10-6、D10-7 至轿顶照明箱 11 停电照明 DL2-1、DL2-2 至停电明灯 12 AC36V D10-8、D10-9 至轿顶照明箱13 风扇 DL1-5、DL1-6至风扇 A DL1-8 14 门机 B DL1-10 至门机 A DL1-12 15*门机BDL1-14至门机用手查线 注:1、表中序号带*表示有双开门功能时需检查。

广日电梯调试资料

广日电梯调试资料

广日电梯调试资料.txt年轻的时候拍下许多照片,摆在客厅给别人看;等到老了,才明白照片事拍给自己看的。

当大部分的人都在关注你飞得高不高时,只有少部分人关心你飞得累不累,这就是友情!首先进行现场电气线路检查。

一.检修状态试运行A轿内检修:1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人,而上机房控制屏上操作。

3此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修:此时X7.X10 不亮,可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否,就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后,可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

广日电梯GRACE05-1200门机系统快速使用指引

广日电梯GRACE05-1200门机系统快速使用指引
关门到位 开门到位 X2 关门指令 X1 开门指令 J7-VCC24 PWR 输入信号公共端
Y4B 受阻信号常闭端 Y4A 受阻信号常开端 Y4公共端
Y3 公共端 Y3B 屏蔽触板常闭端 Y3A 屏蔽触板常开端 Y2A 关门到位输出 Y1A 开门到位输出 Y1 Y2 公共端
图1 电子板接口示意图
说明:
递增已选中的修改位数据
SET
确认键
在查询或修改参数时,进入下一步操作
三、 版本号确认(十分重要)
上电时,数码管会显示软件版本号,显示应为:F02.x,若版本号不符,请向厂家寻求技术 支持。
四、 门宽自学习(十分重要)
建议使用门宽自学习功能,若现场不方便使用门宽自学习功能,可修改门宽 F204(旁开门输入 门宽值,中分门输入门宽值的一半)
1、输入指示 LED-Xi(i=1、2、3、4)分别对应开门指令、关门指令、开门到位及关门到位, 当有某信号时,相应指示 LED-Xi 点亮。
2、输出指示 LED-Yi(i=1、2、3、4)分别对应开门到位、关门到位、屏蔽触板及保留: 当 F510=0 时,Y1A、Y2A 为常开;输出有效时,对应 Y1、Y2 点亮; 当 F510=1 时,Y1A、Y2A 为常闭;输出有效时,对应 Y1、Y2 熄灭。 接线图如下:
预留
关门到位 开门到位 关门指令 开门指令 电源正端输入 Y1A、Y2A 到位公共端 开门到位(常闭点) 关门到位(常闭点) 触板短接(常开点) 触板短接(常闭点) 触板短接公共端
LP 和 X1、X2 形成回路,高低 有效可以选择 X1X2 低有效时 LP 接 PWR X1X2 高有效时 LP 接地 / / / / +24V 电源正端 /
种类 标识
J5-8

广日GRACE变频门机调试手册

广日GRACE变频门机调试手册

号继电器输出信号14 M2堵转故障检出,常开点堵转故障检出时闭合干接点,接点容量AC250V,DC30V,1A以下15 M116 MB 安全触板短接,常开点MB-MC安全触板短接,关门接近到位时闭合干接点,接点容量AC250V,DC30V,1A以下17 MA 安全触板短接,常闭点18 MC 安全触板短接公共端五、变频器的调试和操作:5.1门机控制面板使用说明: 5.1.1控制面板界面:——运转方式: LOCAL:变频器由操作器给定运转指令时灯亮FWD:正转指令输入时灯亮REV:反转指令输入时灯亮——数据显示: 显示参数代码、监视值/数据设定值、故障信息等——操作键: 切换参数、修改参数┌运行、停止指示键: 运行信号由操作器给定时,用来启动/停止变频器││—┴运行、停止指示灯: 变频器READY时绿灯亮变频器运行时红灯亮变频器减速停止时红灯闪烁变频器未就绪时红、绿灯熄灭5.1.2功能键设置:键名称功能增加键选择参数代码,修改设定值(增加)等时请按此键减小键选择参数代码,修改设定值(减小)等时请按此键右移键参数代码、数值的数位选择键ENTER确定键确定参数值及进入菜单MENUESC菜单/退出键选择参数的组别及退出(回到前一个状态)键运行/停止键用操作器运行场合时,按下此键(超过0.3S),变频器运行(红灯亮);再按一次变频器停止运行(绿灯亮)。

变频器发生故障、使用操作器ENTER键确认故障后,变频器会处于未就绪状态,红绿灯均熄灭,须按下此键(超过0.3S)使变频器处于就绪状态(READY),才能继续运行。

在数字式操作器键的左上方有指示灯,此指示灯对应运行状态有绿灯、红灯、红灯闪烁、熄灭。

驱动器准备就绪时指示灯显示绿灯,驱动器运行时指示灯显示红灯,驱动器减速停止时指示灯显示红灯闪烁,驱动器未准备就绪时指示灯熄灭。

故障发生时,和上述显示不同。

以下所示为故障发生时的显示图例。

故障时的操作器显示因故障内容而显示不同。

GRACE05同步门机控制器调试指引.

GRACE05同步门机控制器调试指引.

GRACE05同步门机控制系统使用指引产品(或项目名称:GRACE05同步门机控制系统目录一、产品概述 (1)1、产品简介 (3)2、产品标准应用 (3)3、技术规格 (4)二、电子板驱动接口说明 (6)1、主回路接口 (6)2、输入输出信号接口 (7)3、磁编码器接口 (7)4、内部 +24V电源输出接口(预留 (8)5、扩展功能端口 (8)6、控制板上其它端口 (8)三、调试与操作指引 (9)1、功能参数表 (9)2、参数的查询与设置 .............................................................................................14 四、常见故障分析处理 (23)一、产品概述1、产品简介产品为永磁同步门机驱动器,同步门机控制驱动电子版型号:GRACE05-1000, 如图 1所示 , 控制部分与驱动部分集成在一块电子板上, 完成接收指令、输出电梯门系统状态、控制门电机, 完成电梯门的开闭控制。

产品可以用作通用门机变频器。

控制板 GRACE05-1000图 12、产品标准应用同步门机控制驱动电子板(GRACE05-1000标准用于永磁同步门机系统,标准应用于同步门机的开门型式为 2P-CO, 开门宽 900mm, 门重 120Kg~150Kg; 电机采用 MPM-2065-8,电子板的输入电压为 AC220V 。

3、技术规格1、产品技术指标及规格项目参数最大适配电机功率 (KW 0.2额定容量 (KVA 0.5额定输出电流 (A 1.5电压范围三相 :0~220V输出频率范围 0~20 Hz电压、频率单相 , 220V ; 50Hz/60Hz 允许电压波动电压 :±15%输入允许频率波动频率 :±5%控制方式有速度传感器闭环矢量控制起动力矩有速度传感器 5~195rmp时 100%力矩起动速度控制范围额定负载条件下有速度传感器 1:100速度控制精度额定条件下有速度传感器 ±1%力矩极限可以软件设定力矩精度 ±5%频率控制范围 0~20Hz频率精度 (温度波动数字设定 :1%(-10℃ ~+40℃频率设定分辨率数字设定 :0.01 Hz过负载能力 150%额定电流 2分钟 , 180%额定电流 10秒钟加减速时间可以设定制动力矩不需要外接制动电阻控制特性载波频率 8~20kHz运转命令给定端子给定输入信号光耦隔离输入:开门到位信号、关门到位信号、开门信号、关门信号运行功能输出信号光耦隔离继电器输出:开门到位信号、关门到位信号、堵转故障信号、安全触板短接信号电机保护基于过流保护的电机过负载保护瞬时过电流设定值 400%,过负载持续大于或等于 1.8倍 10秒钟后保护过电压 AC265V 不足电压AC175V保护功能失速防止具备软件保护功能显示功能四位共阴数码管显示开关门曲线选择、故障查询、参数显示工作温度 -10℃~+50℃ , 空气温度变化小于 0.5 ℃ /分 ; 40℃~+50℃的环境下降额到 70%使用(电流、载频使用场所无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气等海拔高度低于 1000米 , 1000米以上降额使用, 每升高 1000米降额6%(电流、载频震动正弦振动 9~200Hz时 , 加速度为 10m/s2(1g 冲击峰值加速度 100 m/s2存储温度 -25℃~+55℃ , 空气温度变化小于 0.5度 /分。

日虹变频器说明书

日虹变频器说明书

日虹变频器说明书日虹变频器说明书1. 引言日虹变频器是一种用于调节电机转速的装置。

它通过调整电机的输入频率和电压来控制电机的转速。

本说明书将介绍日虹变频器的安装、操作和维护细节,以帮助用户正确使用和维护变频器。

2. 变频器的安装2.1 选择安装位置在安装日虹变频器之前,您应该选择一个适合的位置。

请确保选择的位置符合以下要求:- 干燥而清洁的环境。

- 远离高温、湿度和尘土等影响设备性能的因素。

- 适当的通风条件,以确保变频器散热正常。

2.2 安装步骤1. 确保将变频器的主电源断开。

2. 使用螺丝将变频器固定到安装位置上。

3. 将电机的电缆连接到变频器的输出端子上。

4. 将电源线连接到变频器的输入端子上。

5. 检查所有连接是否牢固。

3. 变频器的操作3.1 电源连接在操作日虹变频器之前,请确保以下步骤已正确完成:1. 将主电源连接到变频器的输入端子。

2. 检查电源线是否正确连接并牢固。

3.2 参数设置日虹变频器具有多个参数可供用户设置,以满足不同的应用需求。

在进行参数设置之前,请确保您已经熟悉所需设置的参数及其取值范围。

1. 进入参数设置模式。

2. 使用上下方向键选择要设置的参数。

3. 使用左右方向键调整参数的值。

4. 确认设置并保存。

3.3 启动和停止在完成参数设置后,您可以通过以下步骤启动和停止电机:- 启动电机:按下启动按钮,变频器将输出适当的频率和电压以启动电机。

- 停止电机:按下停止按钮,变频器将停止输出电压和频率,电机将停止旋转。

4. 变频器的维护4.1 清洁和检查定期对日虹变频器进行清洁和检查是确保其正常运行的重要步骤。

请按照以下建议进行操作:- 使用干净的布或吹风机清洁变频器表面,去除尘土和污垢。

- 检查电缆连接是否松动或生锈,如有问题请及时修复。

- 检查散热器是否受阻,清除任何堵塞物。

4.2 故障排除如果日虹变频器出现故障或异常情况,请参考以下步骤进行故障排除:1. 检查变频器是否接收到正确的电源供应。

广日调试资料

广日调试资料

首先进行现场电气线路检查。

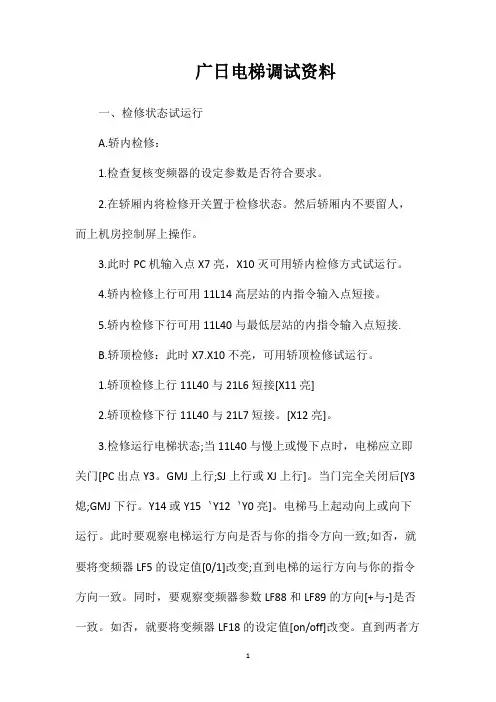

一.检修状态试运行A轿内检修:1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人,而上机房控制屏上操作。

3此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修:此时X7.X10 不亮,可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态;当11L40与慢上或慢下点时,电梯应立即关门[PC 出点Y3。

GMJ上行;SJ上行或XJ上行]。

当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15`Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致;如否,就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。

同时,要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否,就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4.检修状态运行停止后应立即开门。

5.请注意,由于电梯首次运行,井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6.在机房试验检修运行正常后,可进入轿顶操作。

C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。

2. 检查轿顶检修是否优先。

3. 在上面1、2项正常后可试按轿顶上行或下行按钮,进行轿顶检修运行,若不正常,应的打轿顶急停后进行检查。

4. 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1. 电梯在最低层平层,保持正常状态待命。

2.将PLC运行开关置OFF,用HPP将M812置ON;M811、M510置OFF,M150置ON[M150是测层高的开关,M510自动,M811上减速M812下减速]C235清零。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


继电器输出信号14 M2
堵转故障检出,常开点堵转故障检出时闭合
干接点,接点容量
AC250V,DC30V,1A以

15 M1
16 MB 安全触板短接,常开点
MB-MC安全触板短接,关
门接近到位时闭合
干接点,接点容量
AC250V,DC30V,1A以

17 MA 安全触板短接,常闭点
18 MC 安全触板短接公共端
五、变频器的调试和操作:
5.1门机控制面板使用说明: 5.1.1控制面板界面:
——运转方式: LOCAL:变频器由操作器给定运转指令时灯亮FWD:正转指令输入时灯亮
REV:反转指令输入时灯亮
——数据显示: 显示参数代码、监视值/数据设定值、故障信息等
——操作键: 切换参数、修改参数
┌运行、停止指示键: 运行信号由操作器给定时,用来启动/停止变频器


—┴运行、停止指示灯: 变频器READY时绿灯亮
变频器运行时红灯亮
变频器减速停止时红灯闪烁变频器未就绪时红、绿灯熄灭
5.1.2功能键设置:
键名称功能增加键选择参数代码,修改设定值(增加)等时请按此键
减小键选择参数代码,修改设定值(减小)等时请按此键
右移键参数代码、数值的数位选择键
ENTER确定键确定参数值及进入菜单
MENU
ESC
菜单/退出键选择参数的组别及退出(回到前一个状态)键
运行/停止键用操作器运行场合时,按下此键(超过0.3S),变频器运行(红灯亮);再按一次变频器停止运行(绿灯亮)。

变频器发生故障、使用操作器ENTER键确认故障后,变频器会处于未就绪状态,红绿灯均熄灭,须按下此键(超过0.3S)使变频器处于就绪状态(READY),才能继续运行。

在数字式操作器键的左上方有指示灯,此指示灯对应运行状态有绿灯、红灯、红灯闪烁、熄灭。

驱动器准备就绪时指示灯显示绿灯,驱动器运行时指示灯显示红灯,驱动器减速停止时指示灯显示红灯闪烁,驱动器未准备就绪时指示灯熄灭。

故障发生时,和上述显示不同。

以下所示为故障发生时的显示图例。

故障时的操作器显示
因故障内容而显示不同。

左图是低电压警告图例。

7.2门机变频器主板状态指示:
主板上的READY 和RUN 灯用于指示工作状态。

READY 灯灭:表示驱动器未就绪,不能运行。

READY 灯亮:表示驱动器就绪,处于运行或待运行状态。

RUN 灯长灭:表示驱动器不在运行状态下。

RUN 灯长亮:表示驱动器在运行状态下,电机有输出。

RUN 灯闪烁:驱动器报警,有故障发生。

7.3 U 监视参数
在监视参数(U 参数)中,可以对状态、端子、故障记录等进行监视 序号 功能 功能说明 U1.01 目标频率 目标频率的监视/设定 U1.02 输出频率 输出频率的监视 U1.03 反馈频率 反馈频率的监视 U1.04 电机转速 电机转速的监视* U1.05 输出电流 输出电流的监视 U1.06 输出转矩 监视变频器的输出力矩指令值 U1.07 输出电压 监视变频器的输出电压 U1.08 输出功率 监视变频器的输出功率 U1.09 主回路直流电压 监视变频器的主回路直流电压 U1.10 散热器温度 监视变频器散热片的温度 U1.11 电机温度 监视电机的温度 U1.12 累计运行时间 监视变频器的累计运行时间
RUN 灯(LED1)
READY 灯(LED2)
CPU。
