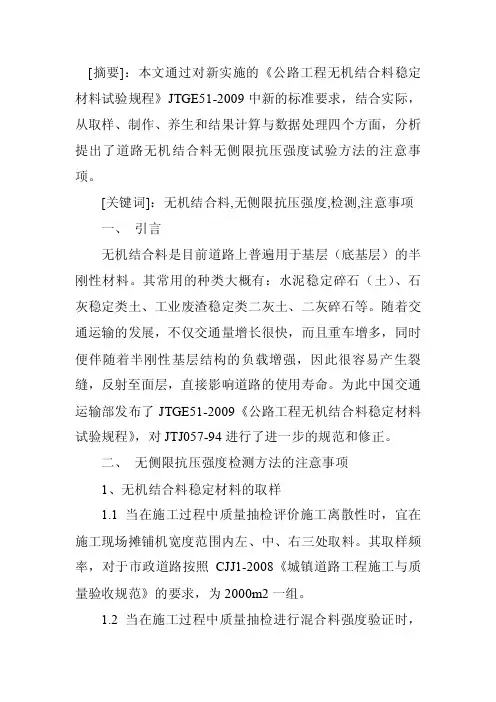

[摘要]：本文通过对新实施的《公路工程无机结合料稳定材料试验规程》JTGE51-2009中新的标准要求，结合实际，从取样、制作、养生和结果计算与数据处理四个方面，分析提出了道路无机结合料无侧限抗压强度试验方法的注意事项。
[关键词]：无机结合料,无侧限抗压强度,检测,注意事项一、引言无机结合料是目前道路上普遍用于基层（底基层）的半刚性材料。
其常用的种类大概有：水泥稳定碎石（土）、石灰稳定类土、工业废渣稳定类二灰土、二灰碎石等。
随着交通运输的发展，不仅交通量增长很快，而且重车增多，同时便伴随着半刚性基层结构的负载增强，因此很容易产生裂缝，反射至面层，直接影响道路的使用寿命。
为此中国交通运输部发布了JTGE51-2009《公路工程无机结合料稳定材料试验规程》，对JTJ057-94进行了进一步的规范和修正。
二、无侧限抗压强度检测方法的注意事项1、无机结合料稳定材料的取样1.1当在施工过程中质量抽检评价施工离散性时，宜在施工现场摊铺机宽度范围内左、中、右三处取料。
其取样频率，对于市政道路按照CJJ1-2008《城镇道路工程施工与质量验收规范》的要求，为2000m2一组。
1.2当在施工过程中质量抽检进行混合料强度验证时，宜在摊铺机后取料，应分别来源于3~4台不同的料车，然后混合到一起进行四分法取样。
1.3当进行无机结合料室内试验、配合比设计时，其目的是使所检样品能代表一个大的总体的平均情况。
为此需从料场或料堆的许多不同位置分别取部分样品，然后将这些小样品混合成一个样品。
2、试件的制备2.1试件应制作为圆柱形，高径比一般为1：1，根据需要也可成型为1：1.5或1：2的试件，但需要注意，随着高径比的增加，不仅单个试件的质量显著增加，而且试件中部的压实、脱模带来困难，会对试验结果的稳定性产生影响。
因此无特殊需要，建议还是采用高径比1：1的圆柱形试件成型。
2.2水泥或石灰的剂量应按干土（干集料）的质量百分数计。
制备一个预定干密度的试件所需的稳定土、混合料的数量m1随试模的尺寸而变。
060桩身无侧限抗压强度与桩身完整性(钻芯法)试验检测实施细则
**检测中心水运结构专业作业指导书桩身无侧限抗压强度与桩身完整性（钻芯法）试验检测实施细则文件编号：编制：批准：生效日期：桩身无侧限抗压强度与桩身完整性（钻芯法）试验检测实施细则一. 检测依据《水下深层水泥搅拌法加固软土地基技术规程》JTJ/T259-2004《水运工程混凝土试验规程》JTJ270-98二. 适用范围本细则适用于港口工程和修造船水工建筑物灌注桩钻芯法检测的前期准备，现场实施和内业分析计算。
三.主要仪器设备3.1 钻芯机应具有足够的刚度，操作灵活，固定和移动方便，并具有水冷却系统。
钻芯机主轴的径向跳动不应超过0.1mm、工作时噪音不应大于90dB。
3.2 钻取芯样时宜采用内径100mm或150mm的金刚石或人造金刚石薄壁钻头，钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形，钻头胎体对刚体的同心度偏差不大于0.3mm，钻头的径向跳动不得大于1.5mm。
3.3 锯切芯样用的锯切机，应具有冷却系统和牢固夹紧芯样的装置，配套使用的人造金刚石圆锯，应有足够的刚度。
3.4 芯样宜采用补平装置（或研磨机）进行端面加工，补平装置除将芯样的端面平整外，尚应保持端面与轴线垂直。
3.5 万能试验机四. 检测前的准备4.1 对被测样品和设备仪器的检查4.1.1 采用钻芯法检测结构砼强度前，应具备下列资料；（1）工程名称（或代号）及设计、施工、建设单位的名称；（2）结构或构件种类、外形尺寸及数量；（3）设计采用的砼强度等级；（4）成型日期、原材料（水泥品种、粗骨料粒径等）和砼试块抗压强度试验报告；（5）结构或构件质量状况和施工中存在问题的记录；（6）有关的结构设计图和施工图等。
4.1.2 芯样应在结构或构件的下列部位钻取：（1）结构或构件受力较小的部位；（2）砼强度质量具有代表性的部位；（3）便于钻芯机安放与操作的部位；（4）避开主筋、预埋件和管线的位置，并尽量避开其它钢筋；（5）用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区。
无侧限抗压强度
（一）试验目的一般用于测定饱和软粘土的无侧限抗压强度及灵敏度。
（二）试验原理无侧限抗压试验是三轴压缩试验的一个特例，将试样置于不受侧向限制的条件下进行的强度试验，此时试样小主应力为零，而大主应力的极限值为无侧限抗压强度。
即周围压力σ3＝0的三轴试验。
由于试样侧面不受限制，这样求得的抗剪强度值比常规三轴不排水抗剪强度值略小。
（三）试验设备1．应变控制式无侧限压缩仪：2．其它：量表、切土盘、重塑筒等（四）试验步骤1．试样制备：按三轴试验中原状试样制备进行。
试样直径可采用3.5~4.0cm，试样高度与直径之比按土样的软硬情况采用2.0~2.5。
2．安装试样：将试样两端抹一层凡士林，在气候干燥时，试样周围亦需抹一层薄凡士林，防止水分蒸发。
将试样放在底座上，转动手轮，使底座缓慢上升，试样与传压板刚好接触，将测力计调零。
3．测记读数：每分钟轴向应变为1％～3％的速度转动手轮，使升降设备上升而进行试验。
每隔一定应变，测记测力计读数，试验宜在8～10min内完成。
当测力计读数出现峰值时，停止试验，当读数无峰值时，试验进行到应变达20％为止。
4．重塑试验：当需要测定灵敏度时，应立即将破坏后的试样除去涂有凡士林的表面，加少许余土，包于塑料薄膜内用手搓捏，破坏其结构，放入重塑筒内，用金属垫板，将试样塑成与原状土样相同，然后按上述步骤进行试验。
（五）试验注意事项1．测定无侧限抗压强度时，要求在试验过程中含水率保持不变。
2．在试验中如果不具有峰值及稳定值，选取破坏值时按应变15％所对应的轴向应力为抗压强度。
3．需要测定灵敏度，重塑试样的试验应立即进行。
1．按下式计算轴向应变：（六）计算及制图e1－轴向应变，％；ho—试样起始高度，cm；△h—轴向变形，cm。
式中：2．按下式计算试样平均数面积：式中：Aa－校正后试样面积， cm3；Ao—试样初始面积，cm3。
3．按下式计算试样所受的轴向应力：式中：σ—轴向应力，kPa；C－测力计率定系数，N/0.01mm；R－测力计读数，0.01mm；10—单位换算系数。
无侧限抗压强度试验报告
无侧限抗压强度 设计值R设 (MPa)
3.7
3.1
3.4
0.180
5.2
3.1
3-4
结论
试验操作符合《公路工程无机结合料试验规程》JTG E51-2009要求/该组无侧限抗压强度达到设计强度要求。
备注
/
自检评鉴：
监理评鉴：
技术负责人：
监理工程师：
公路工程试验检测用表
试表WJL-06
公路工程试验检测用表
试表WJL-06
第8页 共11页
JTG E51-2009 2013.5.14
路段桩号
/
养护条件
标准养护
试验完成日期
2013.5.21
试验人签字
复核人签字
主管签字
混合料配合比 最大干密度g/m3 最佳含水率(%)
水泥：混合料=5.0:100 2.30 5.0
集料产地
大风沟砂砾料场
水泥品种及强度等级
宁夏大武口赛马水泥有限公司 “赛马牌”P.C32.5
公路工程试验检测用表
试表WJL-06
无机结合料稳定土无侧限抗压强度试验报告
工程名称：大武口西环路延伸段（二期工程） 1
施工单位 取样地点
浙江省大成建设集团有限公司 大风沟
试验单位 工程用途
合同段： Ⅰ
浙江省大成建设集团有限公司中心试验 室
水泥稳定砂砾基层
编号： DXL-2013-WCX-001
试验规程 成件日期
实测含水率(%)
5.0
试件规格(mm) 试件压实度(%) 实测水泥剂量(%)
Φ150*150 98
4.76
无侧限抗压强度 最大值Rmax (MPa)
水泥土无侧限抗压强度快速检测方法

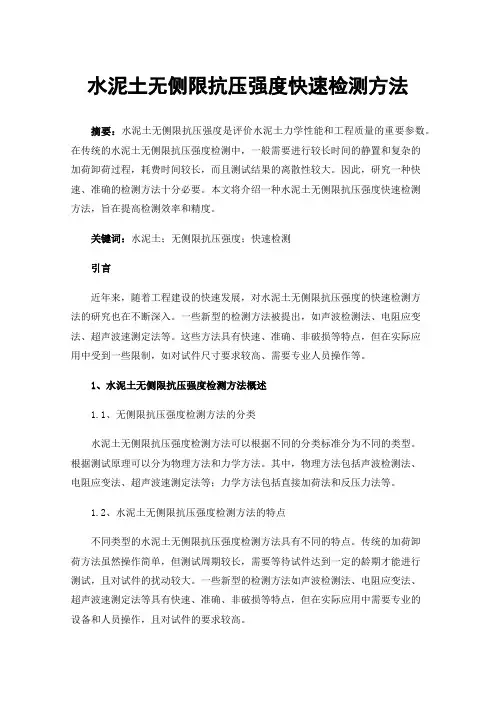

水泥土无侧限抗压强度快速检测方法摘要：水泥土无侧限抗压强度是评价水泥土力学性能和工程质量的重要参数。
在传统的水泥土无侧限抗压强度检测中，一般需要进行较长时间的静置和复杂的加荷卸荷过程，耗费时间较长，而且测试结果的离散性较大。
因此，研究一种快速、准确的检测方法十分必要。
本文将介绍一种水泥土无侧限抗压强度快速检测方法，旨在提高检测效率和精度。
关键词：水泥土；无侧限抗压强度；快速检测引言近年来，随着工程建设的快速发展，对水泥土无侧限抗压强度的快速检测方法的研究也在不断深入。
一些新型的检测方法被提出，如声波检测法、电阻应变法、超声波速测定法等。
这些方法具有快速、准确、非破损等特点，但在实际应用中受到一些限制，如对试件尺寸要求较高、需要专业人员操作等。
1、水泥土无侧限抗压强度检测方法概述1.1、无侧限抗压强度检测方法的分类水泥土无侧限抗压强度检测方法可以根据不同的分类标准分为不同的类型。
根据测试原理可以分为物理方法和力学方法。
其中，物理方法包括声波检测法、电阻应变法、超声波速测定法等；力学方法包括直接加荷法和反压力法等。
1.2、水泥土无侧限抗压强度检测方法的特点不同类型的水泥土无侧限抗压强度检测方法具有不同的特点。
传统的加荷卸荷方法虽然操作简单，但测试周期较长，需要等待试件达到一定的龄期才能进行测试，且对试件的扰动较大。
一些新型的检测方法如声波检测法、电阻应变法、超声波速测定法等具有快速、准确、非破损等特点，但在实际应用中需要专业的设备和人员操作，且对试件的要求较高。
2、水泥土无侧限抗压强度快速检测方法2.1、压力试验法（1）原理介绍：压力试验法的原理是利用压力试验机对水泥土样品施加压力，直至样品破坏。
通过记录破坏时的压力值，可以计算出水泥土的无侧限抗压强度。
该方法的优点是操作简便、试验设备成本较低，适用于施工现场快速检测。
（2）试验设备与材料：试验设备主要包括压力试验机、压力试验模具和试样制备工具。
其中，压力试验机是核心设备，用于施加压力；压力试验模具用于制作水泥土试样；试样制备工具包括搅拌器、模具和振动台，用于制备和压实水泥土试样。
无侧限抗压强度试验方法
1．取样频率：在现场按规定频率取样，按工地预定达到的压实度制备试件。试件数量每2000m2或每工作班：无论稳定细粒土、中粒土或粗粒土，当多次试验结果的偏差系数Cv≤10％时，可为6个试件；Cv=10％-15%时，可为9个试件；Cv＞15％时，则需13个试件。2、试件制备：1）试料准备：将具有代表性的风干试料过筛分类。2）按规范规定的方法确定无机结合料混合料的最佳含水量和最大干密度。 3）配制混合料：（1）对于无机结合料稳定细粒土，至少应该制6个试件；对于中粒土和粗粒土，至少分别应该制9个和13个试件。（2）称取一定数量的风干土并计算干土的质量，其数量随试件大小而变。（3）将称好的土放在长方盘内。向土中加水，对于细粒土（特别是粘性土）使其含水量较最佳含水量小3％，对于中粒土和粗粒土可按式加水。将土和水拌和均匀后放在密闭容器内浸润备用。如为石灰稳定土和水泥、石灰综合稳定土，可将石灰和土一起拌匀后进行浸润，粘性土12-24h粉性土6-8h；。含砾碎土2~4h（4）在浸润过的试料中，加入预定数量的水泥或石灰并拌和均匀。在拌和过程中，应将预留的3%的水（对于细粒土）加人土中，使混合料的含水量达到最佳含水量。并尽快制成试件。4）．养生：试件从试模内脱出并称量后，应立即放到密封湿气箱和恒温室内进行保温保湿养生7d，北方地区应保持20℃，在南方地区应保持25℃土2℃。养主期的最后一天，应该将试件浸泡在水中。3、无侧限抗压强度试验：（1）将已浸水一昼夜的试件从水中取出，用软的旧布吸试件表面的可见自由水，并称试件的质量m4。（2）用游标卡尺量试件的高度h1，准确到0.1mm。（3）将试件放到路面材料强度试验仪的升降台上（台上先放一扁球座），进行抗压试验。试验过程中，应使试件的形变等速增加，并保持速率约为lmm／min记录试件破坏时的最大压力P(N)。（4）从试件内部取有代表性的样品（经过打破）测定其含水量w1。（5）．计算试件的无侧限抗压强度Rc。Rc0.95(=Rc-1.645S)。允许误差：若干次平行试验的偏差系数Cv（%）应符合下列规定：小试件 不大于10％，中试件 不大于15％，大试件 不大于20%
无侧限抗压强度检验方法
无侧限抗压强度检验方法实施细则一、适用范围适用于测定无机结合料稳定土试件的无侧限抗压强度。
二、技术标准JTJ 051-93 《公路土工试验规程》三、设备1、圆孔筛:孔径40mm、25mm(或20mm)及5mm的筛各一个。
2、试模：适用于不同土的试模尺寸。
3、脱模器。
4、反力框架：规格为400kN以上。
5、液压千斤顶（200～1000kN）。
6、养护室。
7、水槽：深度应大于试件高度50mm。
8、压力机：不大于200kN。
9、天平：感量0.01g。
10、台称：称量10kg,感量5g。
11、量筒、拌和工具、漏斗、大小铝盒、烘箱等。
四、试料准备1、将具有代表性的风干试料（也可以在50。
C烘箱内烘干），用木锤和木碾捣碎。
2、在预定做试验的前一天，取有代表性的试料测定其风干含水量。
五、制试件1、对于无机结合料稳定细粒土，至少应该制6个试件；对于无机结合料稳定中粒土和粗粒土，至少应该制9个和13个试件。
2、定数量的风干土并计算干土的质量。
对于细粒土，可以一次称取6个试件的土；对于中粒土，可以一次称取3个试件的土；对于粗粒土，一次只称取一个试件的土。
3、将称好的土加水拌和均匀后放在密闭容器内浸润备用。
浸润时间：粘性土12～24h，粉性土6～8h，砂性土、砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右；含土很少的未筛分碎石、砂砾及砂可以缩短到2h。
4、在浸润过的试料中，加入预定数量的水泥或石灰并拌和均匀。
在拌和过程中，应将预留的3%的水加入土中，使混合料的含水量达到最佳含水量。
拌和均匀的加有水泥的混合料应在1h内制成试件，否则作废。
六、制件1、用反力框架和液压千斤顶制件。
制备一个预定干密度的试件，需要的稳定土混合料数量1m (g)随试模的尺寸而变。
)1(1ωρ+=V m d式中： V -试模的体积；ω-稳定土混合料的含水量（%）；d ρ-稳定土试件的干密度（g/cm 3）。
2、将称量的规定数量的稳定土混合料分2～3次灌入试模中，每次灌入后用夯棒轻轻均匀插实。
无侧限抗压强度试验
无侧限抗压强度试验无侧限抗压强度，是指试样在无侧向压力条件下，抵抗轴向压力的极限应力。
无侧限抗压试验的强度值常作为土体（特别是软粘土）的天然强度值，也是确定土体灵敏度指标（土的灵敏度是指原状土的无侧限抗压强度与重塑后的无侧限抗压强度之比值）的主要方法。
一、试验目的用来确定地基土的天然强度及其参数和灵敏度。
二、仪器设备应变控制式无侧限压力仪，也称应变控制式允许膨胀压缩仪。
量力环，百分表（位移10～30mm，分度值0．01mm），上加压板，下加压板，螺杆，加压框架，手柄。
此外，还需要切土器，重塑简，托盘天平，停表等设备。
三、操作步骤1．将原状土样按天然土层的方向置于切土器中，用切主刀或钢丝锯细心切削，边转边削，直至切成所需的直径为止。
2．从切土器中取出试件在承模筒中削去两端多余的土样，原则上按直径为3．91cm、高为8cm的试样尺寸标准控制制作。
3．将切好的试样立即称重，并测定试件的上、中、下段的直径和高度，另取切割下的余主测定含水量。
4．将试样小心地置于无例限压力仪的加压板上，转动手轮使土样上下两端加压板恰好与土样接触为止，调整量力环和位移量表的起姣零点。
5．以每分钟轴向应变为1％～3％的速度转动手轮，使试验在8～20分钟内完成。
6．试验技0．5％的应变测读和记录轴向压力即量力环的变形量，直至应变值达20％，后停止试验。
7．试验结束后反转手轮，取下试样，描述破坏后试样形状及滑动面的夹角。
8．若需测定灵敏度，可将破坏后的试样放在塑料袋或薄膜塑料布上充分辗磋扰动，然后放在重塑筒中定型，制成与原状试件相同尺寸的重塑土样，按上述第4至第7步骤进行试验。
四、数据整理与分析1．按下式计算试件的平均直径：式中：D0 、D1、D2、D3为试样的平均直径及试样上、中、下各部位的直径（cm）。
2．按下式计算试样轴向应变：式中：h0为试验前试样高度（mm），∆h为轴向变形（mm）。
3．试验过程中试样平均断面积为：4．按下式计算轴向应力：式中：σ为轴向应力（kPa），C为量力环系数（N／0.01mm）。
无侧限抗压强度检测
• （三）试验步骤 • 1、将已浸水一昼夜的试件从水中取出，用软的 旧布吸去试件表面的可见自由水，并称试件的质 量m4. • 2、用游标卡尺量试件的高度h1,准确到0.1mm. • 3、将试件放到路面材料强度试验仪的升降台上 （台上先放一遍球座），进行抗压试验。试验过 程中，应使试件的形变等速增加，并保持速率约 1mm/min。 • 4、记录试件破坏时的最大压力P(N). • 5、从试件内部取有代表性的样品（经过打破） 测定其含水量w1
• （3）将称好的土放在长方盘（约400mmmm×600mm×70mm） 内。向土中加水，对于细粒土（特别是粘性土）使其含水 量较最佳含水量小3%，对于中粒土和粗粒土可按公式计算 加水量。 • 将土和水拌和均匀后放在密闭容器内浸润备用。如为石灰 稳定土和水泥、石灰综合稳定土，可将石灰和土一起拌匀 后进行浸润。 • 浸润时间：粘性土12-24h,粉性土6-8h，砂性土、砂砾土、 红土砂粒、级配砂砾及砂可以缩短到2h.， • （4）在浸润过的试料中，加入预定数量的水泥或石灰① 并拌和均匀。在拌和过程中，应将预留的3%的水（对于细 粒土）加入土中，使混合料的含水量达到最佳含水量。拌 和均匀的加有水泥的混合料应在1h内按下述方法制成试件， 超过1h的混合料应该作废。其它结合料稳定土，混合料虽 不受此限，但也应尽快制成试件。
无侧限抗压强度 试件
• • • • • • •
• • •
（3）脱模器 （4）反力框架：规格为400KN以上。 （5）液压千斤顶（200-1000KN）。 （6）夯锤和导管（同本规程3.0.2第 （2）项）。 （7）密封湿气箱或湿气池放在能保持 恒温的小房间内①。 （8）水槽：深度应大于试件高度 50mm。 （9）路面材料强度试验仪或其它合适 的压力机，但后者的规格应不大于 200KN. （10）天平：感量0.01g. （11）台秤：称量10kg,感量5g. （12）量筒、拌合工具、漏斗、大小铝 盒、烘箱等。
无侧限抗压强度试验方法
无侧限抗压强度试验方法1．目的和适用范围本试验方法适用于测定元机结合料稳定土（包括稳定细粒土、中粒土和粗粒土）试件的元侧限抗压强度，有室内配合比设计试验及现场检测，本试验方法包括：按照预定干密度用静力压实法制备试件以及用锤击法制备试件，试件都是高:直径=1:1的圆柱体。
应该尽可能用静力压实法制备等干密度的试件。
室内配合比设计试验和现场检测两者在试料准备上是不同的，前者根据设计配合比称取试料并拌和，按要求制备试件；后者则在工地现场取拌和的混合料作试料，并按要求制备试件。
2．取样频率在现场按规定频率取样，按工地预定达到的压实度制备试件。
试件数量每2000m2或每工作班：无论稳定细粒土、中粒土或粗粒土，当多次试验结果的偏差系数Cv≤10％时，可为6个试件；Cv=10％-15%时，可为9个试件；Cv＞15％时，则需13个试件。
3．仪器设备（1）圆孔筛：孔径40mm、25mm（或20mm）及5mm的筛各一个。
（2）试模：适用于下列不同土的试模尺寸为：细粒土（最大粒径不超过10mm）：试模的直径x高＝50mmX50mm；中粒土（最大粒径不超过25mm）：试模的直径x高＝100mmx100mm；粗粒土（最大粒径不超过40mm）：试模的直径x高＝150mmxl50mm。
（3）脱模器。
（4）反力框架：规格为400kN以上。
（5）液压千斤顶（200-000kN）。
（6）击锤和导管：击锤的底面直径50mm，总质量 4.5kg,击锤在导管内的总行程为450mm。
（7）密封湿气箱或湿气池：放在保持恒温的小房间内。
（8）水槽：深度应大于试件高度50mm。
（9）路面材料强度试验仪或其他合适的压力机，但后者的规格应不大于200kN。
（10）天平：感量0.01g（11）台秤：称量10kg，感量5g（12）量筒、拌和工具、漏斗、大小铝盒、烘箱等。
4，试件制备1）试料准备将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤和木碾捣碎，但应避免破碎粒料的原粒径。
无侧限抗压强度试验步骤
无侧限抗压强度试验步骤1. 引言嘿，朋友们！今天我们要聊聊无侧限抗压强度试验，听起来有点复杂，但其实很简单，就像喝水一样轻松。
你有没有想过，建筑物、桥梁啥的，为啥能屹立不倒？这背后可是有一套严格的测试流程，今天就带你一起揭开这个神秘的面纱！2. 试验准备2.1 材料准备首先，咱们得有一块样本。
这可不是随便找块石头哦，而是要从我们研究的材料中取出的，通常是土壤、混凝土或者其他建筑材料。
别忘了，样本的大小和形状得符合标准，这样结果才靠谱，毕竟“细节决定成败”嘛！2.2 设备检查接着，我们得准备好设备，通常是个无侧限抗压试验机。
检查一下机器有没有问题，能不能正常工作。
这就像开车前要检查油量一样，确保一切正常，才不至于半路抛锚。
3. 试验步骤3.1 样本放置好啦，接下来就到关键时刻了。
把样本放在试验机的夹具里，得确保它稳稳当当的，不能晃动。
就像把一颗鸡蛋放在盘子里，不小心打碎了可就麻烦了。
确保样本水平，并且位置合适。
3.2 施加压力然后，开始施加压力。
机器会慢慢增加压力，这时候你就像在看一场比赛，心里想着“谁能撑得更久”。
随着压力的增大，材料会发生变形，最终达到极限，然后破裂。
这一刻就像瞬间的爆发，所有的期待都在那一瞬间实现！3.3 数据记录试验结束后，别忘了记录数据哦！要把压力值和破坏情况详细记录下来，这样才能分析材料的强度。
数据就像考试卷，考得好不好，得看分数嘛。
4. 结果分析4.1 结果解读拿到数据后，开始解读结果。
无侧限抗压强度，就是样本承受的最大压力。
这对工程师来说可重要了，毕竟“千里之行，始于足下”，如果基础不稳，后果不堪设想。
4.2 实际应用最后，得把这些数据应用到实际工程中去。
无论是建楼还是修路，这些测试结果都是最重要的参考。
可以说，它们是保证安全的“护身符”，让我们能在安全的环境下生活。
5. 总结总而言之，无侧限抗压强度试验是一个让人兴奋又严谨的过程。
就像调制一杯美味的饮品，步骤虽然繁琐，但每一步都至关重要。
无侧限抗压强度试验
无侧限抗压强度试验.————————————————————————————————作者：————————————————————————————————日期：19 无侧限抗压强度试验19．０．1 无侧限抗压强度是圆柱体试样在无侧向压力条件下，抵抗轴向压力的极限强度。
原状土的无侧限抗压强度与相应的重塑土无侧限抗压强度之比为土的灵敏度。
19.0．2 本试验适用于测定在自重作用下不发生变形的饱和软黏土的无侧限抗压强度q u 和灵敏度S t 。
19.０.３ 本试验应采用下列仪器设备:1 应变控制式无侧限压缩仪：见图１9.0.３所示。
包括轴向测力计、轴向位移计、加荷架、升降板以及上、下传压板等。
测力计按本规程附录C 进行标定。
65437421图１9．0.3 应变控制式无侧限压缩仪１－轴向加荷架;２-轴向测力计;３－试样；4-上、下传压板；5-手轮或电动转轮；6-升降板；７-轴向位移计2 轴向位移计：量程１0 m ｍ，分度值0.01 ｍｍ的百分表或准确度为全量程0.2%的位移传感器。
3 天平:称量50０ g,分度值0.1 ｇ。
4 其他:切土盘、重塑筒、秒表、０.1 m ｍ精度卡尺、切土刀、钢丝锯、凡士林等。
１9.0.4 试验操作应按下列步骤进行：1 按本规程第１８．３节制备试样。
试样直径宜为３5～50 mm,高径比宜为2．0~2.５。
2 将已制备的试样置于下传压板上,开始转动转轮,使试样与上传压板刚好接触，并将轴向测力计和轴向位移计的读数均调整到零。
3 以每分钟１％~３%的应变速度（每分钟约5~１5转)转动转轮，使整个试验在８~１0 min 内完成。
4 轴向应变小于3％时，每增加0.5%记录测力计和位移计读数一次;轴向应变到达3%以后,每增加1%记录测力计和位移计读数一次。
5 测力计读数达到峰值或稳定值以后,应继续转动转轮，再继续进行３%~5%的应变值,即可停止试验。
当读数无稳定值时,则试验应进行到轴向应变达20％为止。
无侧限抗压强度试验
三轴压缩实验优缺点
土 力 优点： 学 （1）可严格控制排水条件 与 （2）可量测孔隙水压力 地 （3）破裂面在最软弱处 基 缺点： 基 （1）2=3，轴对称 础 （2）实验比较复杂
三、无侧限抗压强度试验
土 力
• 试验时围压σ3=0（无侧限），试样在轴向压力 下产生剪切破坏。
学 与
•
破坏时的轴向压力称为无侧限抗压强度，以 表示。
项目三基础设计
土
任务传达
力
学
与
地
基 城建学院拟建图书馆的东部地基中有一土层，
基 试分别用直接剪切试验、三轴压缩试验、无侧
础
限抗压强度试验、十字板剪切试验测该土的抗 剪强度。
能力目标
土 • 能做直接剪切试验测该土的抗剪强度 力 • 能做三轴压缩试验测该土的抗剪强度 学 • 能做无侧限抗压强度试验测该土的抗剪强度
20
100
150
200
250
300
350
400
法向压力（kPa）
(2) 验算终值抗剪强度： 5＋267×0.295 = 83.765 < 188， 不安全
验算峰值抗剪强度： 50.5+267×0.521=189.607 > 188， 安全
由此可知，此土样是否剪坏与其应力历史有关，若其已经进入软 化阶段，则破坏，否则安全。
cu
1 2
1
3
地
基
基
1 3 1 u f 3 u f 1 3
在不排水条件下，饱和土体孔隙水压力系数B 1，改变周围
础 压力增量只会引起孔隙水压力的变化，而不会引起土体中的
有效应力的变化，各试样在剪切破坏前的有效应力相等，所
无侧限抗压强度试验方法
无侧限抗压强度试验方法20.2.5.1 仪器设备（1）圆孔筛：孔径为10mm、20mm、40mm。
（2）试模的尺寸（直径X高）：细粒土50mmX50mm、粗粒土100mmX100mm、碎石类土和掺水泥的级配碎石150mmX150mm。
（3）脱模器。
（4）液压千斤顶：0.2~1.0MN。
（5）反力框架：400kN以上。
（6）击锤和导筒：同表20.5中Z2的规定，同时击锤必须配备导筒，锤与导筒之间要有相应的间隙，使锤能自由落下，并设有排气孔。
击锤可用人工操作或机械操作，机械操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度均匀分布的装置。
（7）恒温恒湿箱或混凝土标准养护箱。
（8）水槽：深度应比试件高50mm。
（9）材料试验机：大于200kN。
（10）天平：称量200g，分度值0.01g；台称称量10kg，分度值5g。
（11）其他设备：量筒，拌种工具，漏斗，烘箱，称量盒。
20.2.5.2 试料准备（1）取具有代表性的风干试料，必要时，可在50℃烘箱内烘干，用木锤或木碾捣碎（不破坏原颗粒粒径），将试料过筛（细粒土应除去大于10mm的颗粒；粗粒土应除去大于20mm的颗粒；碎石类土应除去大于40mm的颗粒）备用，务用试料数量：细粒土（1.1~1.3）kg，碎石类土（74~78）kg。
在预定试验的前一天测定风干含水率。
所需风干试料的质量由下式计算。
m g=m dg(1+0.01w g) （20-6）试中：m g：风干改良土试料质量（g）;w g:改良土试样的风干含水率（%）；m dg：改良土干试料的质量（g）。
（2）混合料的最优含水率和最大干密度应预先击实试验确定。
（3）同一改良土应制备相同状态的试件数量：细粒土不少于6个；粗粒土不少于9个；碎石类土不少于13个。
细粒土可以一次称取6个试件的试样，粗粒土可以一次称取3个试件的试料，碎石类土和掺和水泥的级配碎石一次只称取一个试件的试料。
（4）根据试模尺寸，每个试件所需干试料质量：小试件￠50mmX50mm约需180~210g；中试件￠100mmX100mm约需1700~1900g；大试件￠150mmX150mm约需5700~6000 g。
无侧限抗压强度试验
无侧限抗压强度试验.————————————————————————————————作者：————————————————————————————————日期：115319 无侧限抗压强度试验19.0.1 无侧限抗压强度是圆柱体试样在无侧向压力条件下，抵抗轴向压力的极限强度。
原状土的无侧限抗压强度与相应的重塑土无侧限抗压强度之比为土的灵敏度。
19.0.2 本试验适用于测定在自重作用下不发生变形的饱和软黏土的无侧限抗压强度q u 和灵敏度S t 。
19.0.3 本试验应采用下列仪器设备：1 应变控制式无侧限压缩仪：见图19.0.3所示。
包括轴向测力计、轴向位移计、加荷架、升降板以及上、下传压板等。
测力计按本规程附录C 进行标定。
65437421图19.0.3 应变控制式无侧限压缩仪1-轴向加荷架；2-轴向测力计；3-试样；4-上、下传压板；5-手轮或电动转轮；6-升降板；7-轴向位移计2 轴向位移计：量程10 mm ，分度值0.01 mm 的百分表或准确度为全量程0.2%的位移传感器。
1533 天平：称量500 g ，分度值0.1 g 。
4 其他：切土盘、重塑筒、秒表、0.1 mm 精度卡尺、切土刀、钢丝锯、凡士林等。
19.0.4 试验操作应按下列步骤进行：1 按本规程第18.3节制备试样。
试样直径宜为35~50 mm ，高径比宜为2.0~2.5。
2 将已制备的试样置于下传压板上，开始转动转轮，使试样与上传压板刚好接触，并将轴向测力计和轴向位移计的读数均调整到零。
3 以每分钟1％~3%的应变速度（每分钟约5~15转）转动转轮，使整个试验在8~10 min 内完成。
4 轴向应变小于3％时，每增加0.5%记录测力计和位移计读数一次；轴向应变到达3％以后，每增加1％记录测力计和位移计读数一次。
5 测力计读数达到峰值或稳定值以后，应继续转动转轮，再继续进行3％~5％的应变值，即可停止试验。
当读数无稳定值时，则试验应进行到轴向应变达20％为止。
无侧限抗压强度检测
第一节 无机结合料稳定土的检测
• 二、无侧限抗压强度试验
• 无机结合料:它主要指水泥、石灰、粉煤灰和石灰或水泥粉煤灰。 所用水泥稳定材料、石灰稳定材料、石灰粉煤灰稳定材料等都属于无机 结合料稳定材料。 • 无机结合料稳定材料属于半刚性材料,广泛用于高等级公路路面基 层、底基层，称为半刚性基层、底基层。（柔性基层、底基层的种类分 为有机结合稳定类和无粘结粒料类。刚性基层包括贫混凝土基层、水泥 混凝土基层以及连续配筋水泥混凝土基层） 本试验方法适用于测定无机结合料稳定材料（包括稳定细粒土、中 粒土、粗粒土）试件的无侧限抗压强度。本试验方法包括：按照预定干 密度用静力压实法制备试件以及用锤击法制备试件。试件都是高 : 直径 =1 : 1 的圆柱体。应尽可能用静力压实法制备等干密度的试件。 其强度是以规定温度下保湿养生6d、浸水1d后的7d无侧限抗压强度 为准。
（一）检测器具： （1）圆孔筛：孔径40mm、25mm（或20mm）及 5mm的筛各一个。 （2）试模：适用于下列不同土的试模尺寸为： 细粒土（最大粒径不超过10mm）：试模的直径 ×高=50mm×50mm ； 中粒土（最大粒径不超过25mm）：试模的直径 ×高=100mm×100mm； 粗粒土（最大粒径不超过40mm）：试模的直径 ×高=150mm×150mm；
• 3、配置混合料 • （1）对于同一无机结合料剂量的混合料，需要制相同状 态的试件数量（即平行试验的数量）与土类及操作的仔细 程度有关。对于无机结合料稳定细粒土，至少应该制6个 试件；对于无机结合料稳定土中粒土和粗粒土，至少分别 应该制9个和13个试件。 • （2）称取一定数量的风干土并计算干土的质量，其数量 随试件大小而变。对于50mm×50mm的试件，1个试件约 需干土180-210g;对于100mm×100mm的试件，1个试 件约需干土1700-1900g; 对于150mm×150mm的试件， 1个试件约需干土5700-6000g。 • 对于细粒土，可以一次称取6个试件的土；对于中粒土， 可以一次称取3个试件的土；对于粗粒土，一次只称取一 个试件的土。
无侧限抗压强试验过程及要点
2020/5/10
7
实验结论
请你把前面提到的两个问题的看法，或你对实验结果的有关意见作为实 验感受记录下来。
2020/5/10
8
备注和说明
2020/5/10
9
附图
附件
2020/5/10
10
附表
附件
2020/5/10
11
2020/5/10
2
实验方法
应变控制式和应力控制式； 适用范围：测定软粘土的无侧限抗压强度及灵敏度 。
2020/5/10
3
实验步骤
将原状土样按天然土层的方向置于切土器中，用切土刀或钢丝锯细心削 切，边转边削，直至切成所需的直径为止； 从切土器中取出试件在成模筒中削去两端多余土样，原则上按直径为 3.91cm、高为8cm控制； 将切好的试样立即称重，并量测测试件的上、中、下直径和高度，另取 其余土测定含水率； 将试样小心地置于无侧限压缩仪的加压板上转动手轮使土样上下两端加 压板恰好与土样接触为止，调整量力环和位移量表的起始零点； 以每分钟轴向应变为1％~3％的速度转动手轮，使试验在8-~10分钟内完 成； 试验按0.5％的应变测读记录轴向压力及量力环的变形量，直至应变值达 20％后停止试验； 试验结束后反转手轮，取下试样，描述破坏后形状及滑动面的夹角；
2020/5/10
4
实验步骤
若需测定灵敏度，可将破坏后的试样放在塑料袋或薄膜塑料布上充分扰 动，然后放在重塑筒中定型，制成与原状试件相同的尺寸，按上述第4至第 7步骤进行试验；
数据整理、计算
D0
D1
ቤተ መጻሕፍቲ ባይዱ
D2 4
D3
h
h0
Aa
A0
1
CR
无侧限抗压强度试验方法
无侧限抗压强度试验方法嘿，你有没有想过，在建筑工程或者土壤研究的世界里，有一种超级重要的测试，就像给土壤或者一些材料做一场特殊的“力量考验”？这就是无侧限抗压强度试验。
我有个朋友叫小李，他就在搞建筑方面的工作。
有一次我去找他，看到他对着一堆土样愁眉苦脸的。
我就问他：“咋啦，小李？对着这些土样像对着仇人似的。
”他就跟我说：“你可不知道，这无侧限抗压强度试验可真让人头疼。
”我当时就好奇了，啥是无侧限抗压强度试验啊？简单来说，这个试验就像是在测试一个东西在没有侧面限制的情况下，到底能承受多大的压力。
想象一下，你是一个大力士，别人从上面一直给你加重量，看你啥时候被压垮，这土样或者其他材料就像是这个“大力士”。
做这个试验啊，首先得准备好材料。
这材料可不是随随便便找来就行的。
比如说土壤，你得按照一定的标准去采集。
不能从这儿挖一铲子，那儿挖一铲子。
得像一个严谨的寻宝者一样，按照规定的地点、深度去取土样。
这就好比你去摘果子，不是路边看到哪个就摘哪个，而是要到指定的果园，找到合适的果树去摘熟透的果子。
土样取回来之后，还得进行一些处理，要把它弄成规定的形状。
这形状就像是一个标准的模具，得规规矩矩的。
然后就是试验设备啦。
那试验设备可像是这个试验的“大舞台”。
压力机是必不可少的。
这个压力机啊，就像是一个沉默的大力士，稳稳地站在那儿，只等一声令下就开始给土样施加压力。
还有测量变形的仪器，这仪器就像是一双敏锐的眼睛，紧紧盯着土样的每一点变化。
我跟小李说：“这设备看起来就很厉害的样子啊。
”小李撇撇嘴说：“厉害是厉害，可操作起来一点都不能马虎。
”当一切都准备好之后，就开始正式试验了。
把土样放在压力机下面，就像把一个即将接受挑战的战士放到战场上一样。
然后开始慢慢施加压力。
这个过程就像是一场紧张的拔河比赛，一边是压力机不断地加力，另一边是土样在顽强抵抗。
这时候我们就得仔细观察啦，看看土样在压力下有什么反应。
是纹丝不动呢，还是开始慢慢变形了？如果是你，你会不会好奇这个土样到底能坚持多久呢？在这个过程中，数据的记录就像是记录一场精彩比赛的比分一样重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018/8/8
2
实验用仪器及材料
应变控制式无侧限压缩仪(也可以在应变控制式三轴仪上进行)； 切土器(与三轴试验专用工具相同)； 位移量表(百分表，量程10~30mm，分度值0.01mm)； 重塑筒(筒身可以拆成两半，内径3.91cm，高8cm)； 托盘天平（称重1000kg，感量0.1g）； 其他：秒表、钢丝锯、卡尺、切土器、塑料薄膜及凡士林等。
无侧限抗压强度试验
unconfined compression strength test
2018/8/8
1
实验目的
测定天然土体的无侧限抗压强度； 无侧限抗压强度定义：试样在无侧向压力条件下，抵抗轴向压力的极限 强； 说明：土的灵敏度是指原状土的无侧限抗压强度与重塑后的无侧限抗压 强度之比值。无侧限条件下的试样所受的小主应力为零，而大主应力的极 限为无侧限抗压强度。脆性土，试样破坏前，表面可能会出现破裂面；而 饱和软粘土，破裂面一般不会出现。因此，饱和软粘土试样破坏时，由于 水分来不及排出，超静水压力代替有效压力，摩擦力不发生作用，在的情 况下，可利用无侧限抗压强度间接计算出该土体的不排水强度，即由于试 样受压后，侧向不受限制，测得的土体抗剪强度比常规三轴不排水抗剪强 度略小。
2a 900
说明：请你明白计算公式中每个符号的含义
2018/8/8 6
数据记录
原始数据记录纸统一采用规定的实验报告纸； 原始数据纸上应该体现以下内容：实验项目名称、实验人姓名、实验日 期、指导教师签名；最重要的一条是实验原始数据应有对应的表明数据代 表的含义的项目名称。
2018/8/8
7
数据计算与分析
这里提两个问题供思考 1.怎样取得规定要求的土样尺寸，原状土与扰动土取样方法相同吗？ 2. 怎么才能准确判定土样已经破坏？
2018/8/8
8
实验结论
请你把前面提到的两个问题的看法，或你对实验结果的有关意见作为实 验感受记录下来。
2018/8/8
9
备注和说明
2018/8/8
2018/8/8
5
实验步骤
若需测定灵敏度，可将破坏后的试样放在塑料袋或薄膜塑料布上充分扰 动，然后放在重塑筒中定型，制成与原状试件相同的尺寸，按上述第4至第 7步骤进行试验；
数据整理、计算
D D2 D3 D0 1 4
h h0
A0 Aa 1
CR Aa
C
qu 2tga
2018/8/8
3
实验方法
应变控制式和应力控制式； 适用范围：测定软粘土的无侧限抗压强度及灵敏度 。2018/Fra bibliotek/84
实验步骤
将原状土样按天然土层的方向置于切土器中，用切土刀或钢丝锯细心削 切，边转边削，直至切成所需的直径为止； 从切土器中取出试件在成模筒中削去两端多余土样，原则上按直径为 3.91cm、高为8cm控制； 将切好的试样立即称重，并量测测试件的上、中、下直径和高度，另取 其余土测定含水率； 将试样小心地置于无侧限压缩仪的加压板上转动手轮使土样上下两端加 压板恰好与土样接触为止，调整量力环和位移量表的起始零点； 以每分钟轴向应变为1％~3％的速度转动手轮，使试验在8-~10分钟内完 成； 试验按0.5％的应变测读记录轴向压力及量力环的变形量，直至应变值达 20％后停止试验； 试验结束后反转手轮，取下试样，描述破坏后形状及滑动面的夹角；
10
附 件
附图
2018/8/8
11
附 件
附表
2018/8/8
12
