昊锐长编码大全
1914_车辆维修报告-昊锐2
概要
用户抱怨/故障现象
遥控器偶发失灵、脚步空间灯明暗不规则变化、中央通道处时钟显示屏闪烁。
被支持方维修情况
检查舒适系统供电、接地线正常，电阻正常。
更换转向柱控制单元、空调控制单元、左前门线束、后时钟显示器后问题解决，行驶一段时间问题再现。
支持方现场处理情况
1、对车辆舒适系统控制单元进行故障查询，故障代码如下：
1）00470 舒适系统数据总线处于单线模式下（偶发）
2）01331 驾驶员侧车门控制单元无信号/通信（偶发）
3）01333 左后车门控制单元无信号/通信（偶发）
4）01336 组合舒适系统数据总线无信号/通信（偶发）
5）00466 转向柱电子控制单元无信号/通信（偶发）
2、检查舒适系统通信状态（网关第130组数据），发现舒适系统数据传输模式在双线和单线模式下不
断变化。
3、根据故障代码和舒适系统通信状态，初步判断该问题可能是舒适系统中某个控制单元内部损坏，造
成整个舒适系统无法正常通信。
需对舒适系统各个单元进行断网测试。
4、根据该车的表现（时钟显示屏闪烁），查阅电路图，发现该时钟是通过CAN连接在仪表线束内。
断
开后部时钟显示器，此时舒适系统数据传输模式保持在双线模式状态下。
再将原车后部时钟显示器连接在舒适系统中，舒适系统数据传输模式在双线和单线模式状态下不断变化。
5、判断该问题为后部时钟显示器内部损坏。
6、为避免舒适系统存在隐性故障，检查舒适系统在左A柱的接地点以及后部时钟到仪表台之间的舒适
总线线束，均未见异常。
至此，车辆问题解决。

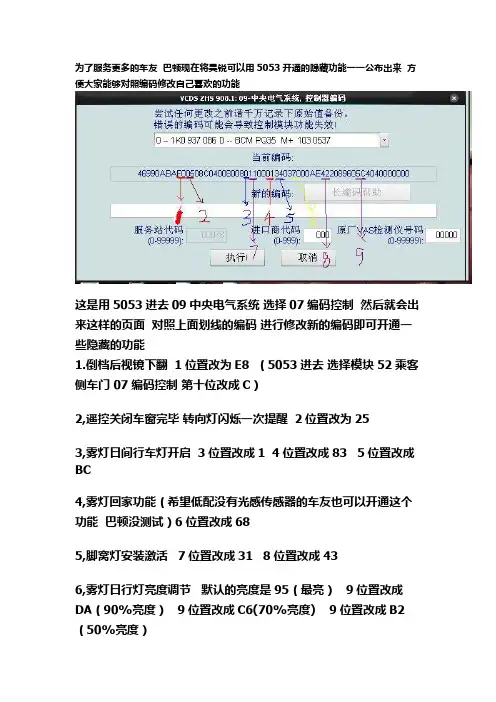

昊锐可以用5053开通的隐藏功能
为了服务更多的车友巴顿现在将昊锐可以用5053开通的隐藏功能一一公布出来方便大家能够对照编码修改自己喜欢的功能
这是用5053进去09中央电气系统选择07编码控制然后就会出来这样的页面对照上面划线的编码进行修改新的编码即可开通一些隐藏的功能
1.倒档后视镜下翻 1位置改为E8 （5053进去选择模块 52乘客侧车门 07编码控制第十位改成C）
2,遥控关闭车窗完毕转向灯闪烁一次提醒 2位置改为25
3,雾灯日间行车灯开启 3位置改成1 4位置改成83 5位置改成BC
4,雾灯回家功能（希望低配没有光感传感器的车友也可以开通这个功能巴顿没测试）6位置改成68
5,脚窝灯安装激活 7位置改成31 8位置改成43
6,雾灯日行灯亮度调节默认的亮度是95（最亮） 9位置改成DA（90%亮度） 9位置改成C6(70%亮度) 9位置改成B2（50%亮度）
7,超车灯5次闪烁打开5053软件选择模块 09中央电器系
统 10匹配点击向下的箭头倒数第2项转向灯循环按增调成
5 保存即可
8,尊雅记忆座椅迎宾功能打开5053软件选择模块 36司机座椅记忆 10匹配进入60通道0改为1 保存即可
9,雾灯随动转向辅助位置4改成81
10，LED日行灯BCM接线方法请咨询巴顿。
昊锐 5053编码
调出了所有的隐藏功能5053设置说明,有新发现的车友欢迎补充一．安装方法：1.拿到线后，先在本本上安装软件，双击安装程序，他会自动解压安装到系统盘。
2.安装驱动，（这部比较重要，据说有些朋友搞错一步，就不能用）：把线和电脑及车子连上，注意车子要在通电状态，但不用发动。
电脑上会跳出发现新硬件，千万不要选自动安装驱动，要选下面的从列表或指定位置安装，然后选在搜索中包括这个位置，点浏览，选中系统盘符下的5053高级中文版，然后确定，会跳出一个对话框，按仍然继续，等待一下，点完成就OK了3.初次使用：打开软件，点系统配置，选USB，确定。
就可以使用了。
二．设置方法：1．控单开左前门:功能介绍: 按下遥控钥匙的开锁键一下,仅开启驾驶员侧门，连续按二下开锁键, 所有门均开启./开启方法: 46-中央便利系统-匹配-10-频道号03-1（未开）2．一键升窗(无需长按锁车键自动关闭所有车窗):普通情况下,常按下遥控钥匙上的锁车按键, 所有车窗均会自动升起,但是只要手一松, 窗门的升起也随之停止. 通过启用此功能,可以实现常按锁车按键后, 等到窗开始升起后,即可放手, 窗门会继续升起直到完全关闭./开启方法: 选择控制模块-中央便利系统-BYTE6-在舒适功能自动关闭前打钩。
（已开）3．拔钥匙自动解锁将钥匙拔出点火开关后, 车门自动解锁。
/开启方法: 46-中央便利系统-Byte 0-Bit 3（已开）4. 激活双后雾灯：选择控制模块-中央电控系统-重新编码-长编码帮助，按TAB 键切换到BYTE4,在BIT4前打勾，然后点Transfer，再点确定。
（已开）5．驾驶侧门开启钥匙未拔报警:功能介绍:当钥匙还未拔下的情况下，就把驾驶员侧的门打开了，车子会发出铛铛铛的告警音。
/开启方法:17-组合仪表-重新编码-07-软件编码-从原来的0002101改成0002301（已开）组合仪表”里面的“重新编码-07”，然后把软件编码从原来的0002101改成0002301，就可以开通开门提醒功能了。

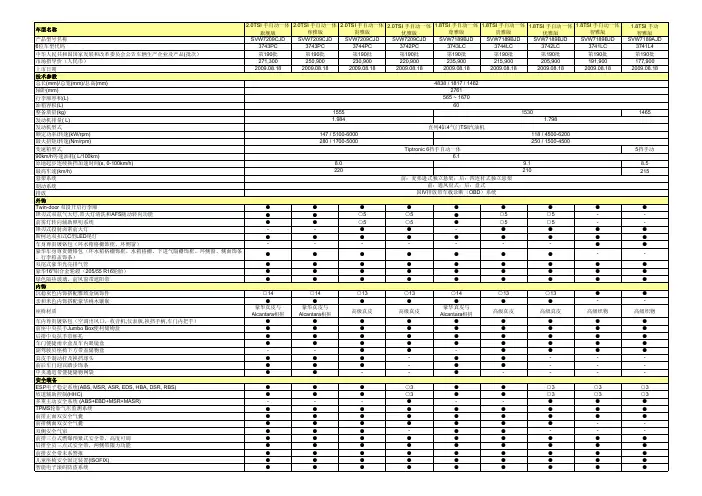

Superb昊锐技术参数与装备表
产品型号名称SVW7209CJD SVW7209CJD SVW7209CJD SVW7209CJD SVW7189BJD SVW7189BJD SVW7189BJD SVW7189BJD SVW7189AJD6位车型代码3743PC 3743PC 3744PC 3742PC 3743LC 3744LC 3742LC 3741LC 3741L4中华人民共和国国家发展和改革委员会公告车辆生产企业及产品(批次）第190批第190批第190批第190批第190批第190批第190批第190批第190批市场指导价（人民币）271,300250,900230,900220,900235,900215,900205,900191,900177,900上市日期2009.08.182009.08.182009.08.182009.08.182009.08.182009.08.182009.08.182009.08.182009.08.18技术参数总长(mm)/总宽(mm)/总高(mm)轴距(mm)行李厢容积(L)油箱容积(L)整备质量(kg)1465发动机排量( L)发动机型式额定功率/转速(kW/rpm)最大扭矩/转速(Nm/rpm)变速箱型式5挡手动90km/h 等速油耗( L/100km)原地起步连续换挡加速时间(s, 0-100km/h)8.5最高车速(km/h)215悬架系统制动系统排放外饰Twin-door 双段开启行李厢●●●●●●●●●锋刃式双氙气大灯,带大灯清洗和AFS 随动转向功能●●○5○5●○5○5--前雾灯转向辅助照明系统●●○5○5●○5○5--锋刃式投射卤素前大灯--●●-●●●●斯柯达双扣式C 型LED 尾灯●●●●●●●●●车身尊贵镀铬包（环水箱格栅饰框、环侧窗）-------●●豪华车身尊贵镀铬包（环水箱格栅饰框、水箱格栅、下进气隔栅饰框、环侧窗、侧面饰条、行李箱盖饰条）●●●●●●●--双尾式豪华光亮排气管●●●●●●●●●豪华16"铝合金轮毂（205/55 R16轮胎）●●●●●●●●●绿色隔热玻璃，前风窗带遮阳带●●●●●●●●●内饰沉稳灰色内饰搭配雅致金属饰件○14○14○13○13○14○13○13●●亲和米色内饰搭配豪华桃木镶嵌●●●●●●●--座椅材质豪华真皮与Alcantara 相拼豪华真皮与Alcantara 相拼高级真皮高级真皮豪华真皮与Alcantara 相拼高级真皮高级真皮高级织物高级织物车内尊贵镀铬包（空调出风口，收音机,仪表板,换挡手柄,车门内把手）●●●●●●●●●前座中央扶手Jumbo Box 便利储物盒●●●●●●●●●后排中央扶手带杯托●●●●●●●●●车门便捷雨伞盒及车内眼镜盒●●●●●●●●●副驾驶员座椅下方带盖储物盒--●●-●●●●真皮手制动杆及换挡球头●●●-●●---前后车门迎宾踏步饰条●●●-●●---中央通道带便捷储物网袋●●--●----安全装备ESP 电子稳定系统(ABS, MSR, ASR, EDS, HBA, DSR, RBS)●●●○3●●○3○3○3坡道辅助控制(HHC)●●●○3●●○3○3○3多重主动安全系统 (ABS+EBD+MSR+MASR)---●--●●●TPMS 轮胎气压监测系统●●●●●●●●●前排正面双安全气囊●●●●●●●●●前排侧面双安全气囊●●●●●●●--双侧安全气帘●●●-●●---前排三点式燃爆预紧式安全带，高度可调●●●●●●●●●后排全员三点式安全带，两侧带限力功能●●●●●●●●●前排安全带未系警报●●●●●●●●●儿童座椅安全固定装置(ISOFIX)●●●●●●●●●智能电子滚码防盗系统●●●●●●●●●前：通风盘式；后：盘式国IV 排放带车载诊断（OBD ）系统9.1Tiptronic 6挡手自动一体6.18.0220210118 / 4500-6200250 / 1500-4500直列4缸4气门TSI 汽油机147 / 5100-6000280 / 1700-5000前：麦弗逊式独立悬架；后：四连杆式独立悬架4838 / 1817 / 14622761565 ~ 16706015301.79815551.984信息娱乐CAN-BUS电子智能管家●●●●●●●●●大屏幕点阵式车辆动态信息显示●●●-●●---组合仪表带行驶信息显示●●●●●●●●●大灯高度及仪表背光可调●●●●●●●●●车载数字电视接受系统●○8○8-○8○8---旗舰DVD语音导航娱乐系统●●○7-●○7---6碟CD带MP3功能--●●-●●--单碟CD带MP3功能-------●●收音机大屏幕多功能显示系统●●●●●●●●●Aux in音源输入插口●●●●●●●●●高保真八声道立体环绕音响●●●●●●●●●豪华桃木多功能真皮方向盘,带GRA定速巡航功能●●--●----多功能真皮方向盘,带GRA定速巡航功能○14○14●-○14●---蓝牙手机系统●●○6-●○6---舒适便利PLA智能泊车辅助系统●○12--○12----数字式无盲区前PDC倒车雷达（带图像和声音双重警示）●●--●----数字式无盲区后PDC倒车雷达（带图像和声音双重警示）●●●●●●●○1○1全自动太阳能调温系统●○9○9-○9○9---双层电动防夹天窗●●●●●●●--前后排一触式电动防夹车窗●●●●●●●●●AQS空气质量监控系统●●--●----双温区全自动空调，带活性炭过滤器●●●-●●---自动温控空调，带灰尘花粉过滤器---●--●●●左右B柱及地板空调出风口●●●●●●●●●外后视镜带礼宾灯，电动折叠及记忆功能●●--●----电动可调可加热外后视镜●●●●●●●●●缓降式手套箱带照明及冷藏功能●●●●●●●●●前后座独立控制加热座椅●○11--○11----前排独立控制加热座椅--○4○4-○4○4○4○4前风窗可加热清洗喷嘴●○11○4○4○11○4○4○4○4前排12向电动座椅，含4向电动腰托，驾驶员座椅带三组记忆功能●●--●----驾驶员侧12向电动座椅，含4向电动腰托，副驾驶员侧6向手动座椅，带腰托--●--●---前排6向手动座椅，带腰托---●--●●●可翻转后排座椅靠背，可1/3 和 2/3分离●●●●●●●●●全员头枕高度可调●●●●●●●●●方向盘纵向及高度可调●●●●●●●●●全时智能光感应系统(离回家照明，昏暗环境智能开启)●●●○5●●○5--雨量传感器●●●○2/○5●●○2/○5○2○2自动防眩目内后视镜●●●○2/○5●●○2/○5○2○2手动防眩目内后视镜---●--●●●后风窗专属遮阳卷帘●●●●●●●--侧车窗专属遮阳卷帘●○10--○10----EPS电子精确控制动力转向●●●●●●●●●气动无骨雨刮●●●●●●●●●双遥控钥匙，含后行李箱盖单独开启、车窗启闭及天窗关闭功能●●●●●●●●●会所级灯光SPA氛围●●--●----行李箱照明●●●●●●●●●车身颜色：反射银、深黑、糖果白、镭射灰、丹青绿、摩卡棕、深海蓝、醇魅红所有带相同数字的选装件属于同一个选装包，需同时选择。
Superb昊锐技术参数与装备表
1.8TSI 手动 智雅版 ● ● ● ○2 ○2 ● ● ● ● ●
1.4TSI 双离合器手 1.4TSI双离合器手 自动一体优雅版 自动一体智雅版 ● ● ● ○5 ○2/○5 ○2/○5 ● ● ● ● ● ● ● ● ● ○2 ○2 ● ● ● ● ●
1.4TSI手动 智雅版 ● ● ● ○2 ○2 ● ● ● ● ●
1.8TSI 手动 智雅版 ○3 ○3 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○1 ● ● ● ● ● ○4 ○4 -
1.4TSI 双离合器手 1.4TSI双离合器手 自动一体优雅版 自动一体智雅版 ○3 ○3 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○4 ○4 ○3 ○3 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○1 ● ● ● ● ● ○4 ○4 -
○13 ● 高级真皮 ● ● ● ● ● -
○14 ● 豪华真皮与 Alcantara相拼 ● ● ● ● ● ● ●
○13 ● 高级真皮 ● ● ● ● ● ● ● -
○13 ● 高级真皮 ● ● ● ● ● -
● 高级织物 ● ● ● ● ● -
● 高级织物 ● ● ● ● ● -
○13 ● 高级真皮 ● ● ● ● ● -
2.0TSI 手自动一体 2.0TSI 手自动一体 2.0TSI 手自动一体 2.0TSI 手自动一体 1.8TSI 手自动一体 1.8TSI 手自动一体 1.8TSI 手自动一体 1.8TSI 手自动一体 尊雅版 贵雅版 尊雅版 贵雅版 智雅版 旗舰版 优雅版 优雅版 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○10 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○5 ○2/○5 ○2/○5 ● ● ● ● ● ● ● ● ● ● ● ● ● ○10 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ○5 ○2/○5 ○2/○5 ● ● ● ● ● ● ● ● ● ○2 ○2 ● ● ● ● ●
昊锐底盘详细资料。斯柯达
充气减震器若仅仅是无气压，其它性能都正常，则不必更 换减震器。 昊锐减震器拆装方法与明锐车基本一样，这里不再赘述。 昊锐前桥的其它零件拆装方法基本上与明锐一样，专用工 具也一样。
昊锐后桥 昊锐后桥结构上与 明锐一样，注意18 和15号零件不能用 普通平垫圈代替。
电动机械动力转向
电动机械动力转向
松开横拉杆锁止 螺母2，通过旋转 转向横拉杆1调整 前束。 注意要用专用工 具拧紧锁止螺母 ，并确保球销始 终是直的！
1
2
后轮外倾角调整
松开紧固螺母(左图箭头）， 旋转螺栓（右图箭头）调整 后轮的外倾角。（专用工具）
后轮前束调整
松开某一侧下摆臂紧固螺栓的螺母（左图箭头），通过旋 转某一侧下摆臂紧固螺栓（右图箭头），可调整某一侧的 车轮外倾角。
制动系统
前制动器
制动盘直径：Ø 312 mm 制动盘标准厚度：25 mm 厚度磨损极限：22 mm 前制动摩擦片厚度：20.66 mm 磨损极限7.5 mm （不包括底板）
后制动器
制动盘直径： Ø 282 mm 制动盘标准厚度： 12 mm 厚度磨损极限：10 mm 制动摩擦片厚度：16.9 mm （不包括底板） 磨损极限7.0 mm （不包括 底板）
静态高度- a-，是指无负载空车重量状态的着地车辆 ( 燃油 箱和风窗清洗系统储液罐均注满，带备胎、随车工具、千 斤顶，不包括驾驶员 )，即空车停在地上的状态下测量尺寸 - a- 。前后轮的尺寸都要测量。
后轮定位参数表 后轮定位参数 总前束 ( 在规定外倾角时 ) 与行驶方向的最大允许偏差 车轮外倾角 左右轮外倾角最大允差 静态高度 -a- 单位 mm 标准底盘 +10' ± 10' 最大 20' -1°20' ± 30' 最大 30' 394.1 ± 10
昊锐1.8T手动变速箱
四、分解输入轴 1. 用Kukko 17/1“ A ”等专用工具压出小圆锥滚拄轴承内圈。 （注意：若此小圆锥滚拄轴承不坏，可以不拆此轴承）。 2. 压出第4 档齿轮、大圆锥滚拄轴承内圈、平垫片和滚针轴 承内圈。
3. 用卡簧钳SVW161A拆下3档齿轮端面的卡簧。 4. 用VW401、VW447h、VW408a等专用工具和油压机压出 3档齿轮。
栓“2”。
21. 调整5档拨叉的安装位置，挂入5 档，松开螺 栓“1”，沿箭头方向按压5档齿套和拨叉开口上方，重 新拧紧螺栓“1”。标准:在5档齿套和5档齿轮之间，一个 0.2 mm 厚度的厚薄规不得滑动。必要时重复调整。变 速箱挂回空挡，同步器齿环必须能自由活动。 22. 变速箱挂入所有档位后都 无故障现象，按规定要求 安装变速箱壳体的后盖和 外围部件，如离合器平面 轴承及撬板。
10.装入2档齿轮端面上的止推垫片(平垫片)， 用VW454、2040等专用工具压入3档滚针轴承内圈。 11.装入3档齿轮、2个滚针轴承和3档同步器齿环。 12.装入3、4档同步器齿毂，注意同步器齿毂内圈花键有倒角 的一侧“箭头”朝向4档，并注意同步器齿环的安装位置要 对齐。
13.用专用工具VW519等专用工具压入3、4档同步 器齿毂，注意同步器齿环的缺口与凸台位置要对齐。 14.用VW454等专用工具压入4档滚针轴承内圈。 15.装入4档同步器齿环和滚针轴承以及4档齿轮，注意同步 器齿环的缺口与凸台位置要对齐。
6. 装入1、2档同步器齿毂，注意同步器齿毂内圈花键有倒 角的一侧“箭头B”和1、2档齿套外圈带倒档齿轮的一侧 “箭头A”都 朝向3档，并注意同步器齿环的安装位置。
7. 用VW447h、VW402、2040、31-100、VW412等专用工 具压入1、2档同步器齿毂。注意一挡同步器齿环的缺口 与凸台位置要对齐，并且输出轴下面要用VW447h支撑 8. 用卡簧钳SVW161A在1、2档齿毂端面上装卡簧。 9. 装入2档同步器齿环和滚针轴承以及2档齿轮，注意同步器 齿环的缺口与凸台位置要对齐。
斯柯达昊锐1.8AT
0
0
0
前保险杠上饰条
0
0
0
前保险杠亮条
0
0
0
前保险杠亮条（左）
0
0
0
前保险杠亮条（右）
0
0
0
前保险杠下饰条
0
0
0
前保险杠护条
0
0
0
前保险杠饰条（右）
0
0
0
前保险杠饰条（左）
0
0
0
前保险杠下护板
0
0
0
前保险杠下护板（左）
0
0
0
前保险杠下护板（右）
0
0
0
前保险杠下导流板
0
0
0
前保险杠下导流板 （左）
前保险杠下导流板 （右）
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
前保险杠骨架（中）
前保险杠骨架（下）
前保险杠中间加强件
前保险杠加强件（左）
前保险杠加强件（右）
前保险杠卡扣(右)
前保险杠卡扣(左)
前保险杠护杠
前保险杠护杠（左）
前保险杠护杠（右）
前保险杠护杠装饰罩
前保险杠拖车铰盘
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 154 322 21 62 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1570 93 120 33
昊锐安装脚灯教程
脚窝灯安装教程
先用5053线激活脚窝灯设置，选择模块”——点“中央电气系统”点“编码控制”——点“长编码帮助”
点13位“31”， Bit5“脚部空间照明灯接线柱 58d激活”打勾，点退出菜单，点执行，出现新编码被接受的提示。
点21位“42”， Bit0“脚部空间灯已安装”打勾，点退出菜单，点执行，出现新编码被接受的提示。
先把脚窝灯的线缠上大众的原厂布绒胶带（这个不错，粘性很强）
然后开始走线安装：车上四个位置都有原装位，撤大灯开关下的小储物箱和中控下面的挡板、门槛的内饰板（内饰板不是全部撤起来，扣一个缝起来好走线路）。
图片就不上了，坛子上有很多好作业。
正驾位置找到J519 BCM模块找到中间那个白色插头拔下将正极插销插进50脚负极可以接任意接地端或驾驶位左脚处的共公接地端（需要拆引擎拉手处的饰板，很容易，用手扳住上拉就行），后面脚灯建议从左边门内饰板走过去，
过。
整个身子躺进正驾驶仓内了，拔了一个白色插头出来，打开了插头的护盖，把脚窝灯线束上的红色线插了进去，又恢复到了原先的样子；J519的线束插好了；
都弄好了后，把大灯开关侧面那个小护板取掉；看到保险盒，拧到一颗螺丝，然后把脚窝灯线束上的黑色线和螺丝一起拧了上去，搭铁完毕；
下一步就是把线束布置一下啦，油门踏板旁边那个护罩和副驾驶那个护罩都打开后，把副驾驶的脚窝灯线束穿过去；。
昊锐1.8T 1.4t加装定速巡航
昊锐1.8T加装定速巡航，首先将发动机长编码的倒数第2节的00更改为01.进入方向盘电子系统，自动档将转向柱控制单元的编码更改为，1033.手动挡将编码改为0033
用一根长的导线从转向柱控制单元的T20a／13到发动机控制单元的T94／45相连接
昊锐 1.4T手动挡加装定速巡航，首先将发动机访问认可编码 2 11463.看G出来后.进入方向盘电子系统，将转向柱控制单元的编码.将编码改为0033 用一根长的导线从转向柱控制单元的T20a／13到发动机控制单元的C94/19号脚相连接.如果自动挡发动机长编码的倒数第2节的00更改为01. 自动档将转向柱控制单元的编码更改为，1033.
1.4T昊锐定速巡航的安装： 1.新手柄和旧手柄的多功能开关对调。
2.用导线连接16/5到发动机控制单元的94/19 。
3进入方向盘电子系统编码选择纯文本的 11 未安装改成已安装；把03也改成已安装（11组是开通和关闭定速巡航，03组是开通和关闭多功能方向盘）4.激活发动机的定速功能
新明锐1.6的定速巡航原车16/5的线速已装配，只要手柄安装完成后，进入16编码，选择纯文本编码，第11组改成已安装（这样在二进制编码里面 48 80 04 00 00会变成48 80 14
00 00）再激活发动机定速巡航功能这是2010年7月26日后的车型
配件号：手柄5K0 953 513M ； J527：5K0 953 549B （带多功能方向盘和定速巡航）
改装车1.4T昊瑞在16里会有：控制单元编码不正确的故障码。
昊锐改装详细教程
昊锐改装最详细图文教程遥控关窗闪烁提醒当你用钥匙遥控关闭车窗的时候，都要一直盯着车窗，才知道是不是都关好了，确定都关好了，你才会送关门的按键。
有了这个功能只要是遥控能控制汽车，你根本就不用看你的车窗，当所有开启的车窗关闭后，所有的转向灯，会闪烁提醒。
09中央电控原厂编码：字节5 改成25即可超车转向灯闪烁次数调节昊锐的转向灯向一个方向轻拨，就是超车转向灯，转向灯会闪3下就不闪了，其实3下我感觉是不够用的 .可以通过改行车电脑来实现，你需要的闪动次数 1-5下选择我改成了5下09中央电控10匹配后视镜下翻倒车时镜片下翻一定角度以便看到右后下方，倒车结束后车速上升到15公里时镜片角度复原！当然后视镜开关是要放在R的位置！红字就是要改的部分！，昊锐贵雅J387(右车门模块)，原厂长编码：改为：011002208C00121002，中央电气模块J519，原厂长编码：改为46990ABAF80508C04008008011000134037000AE422089605C4040000000改为46990ABAF C0508C04008008011000134037000AE422089605C4040000000，增加发动时遥控开尾箱功能光感和雨感调节自动打灯太敏感了，调了下RLS值，现在好用了，再也不会天没有黑就开灯。
大家有没有调雨感值啊？我把我车设成高速120自动打开大灯，大雨自动打开大灯！进09模块——07编码控制，在出来的对话框的上方有下拉菜单，（就是个小三角型，点击）里面有中央电器的编号、雨量传感器RLS的编号、自动雨刷的编号，你选带RLS的那个选项改编码为你要想改的就行！7代表打开雨天大灯，高速大灯，雨天关窗。
20代表光感36%，后面ED就是雨感值感觉0710ED还是太灵敏，我昨天又改成070AED门警，意思是驾驶侧门开启式，汽车发出咚咚咚的警音，直到你关上大门，开启本功能，进入汽车关上门也会响几声的方法：17-组合仪表→ 07-重新编码→软件编码→从原来的0002101改成0002301，就可以开通开门提醒功能了。
测调昊锐隐藏功能
测调昊锐隐藏功能一、一键升窗：进 5053 系统，选择中央便利系统→重新编码→长编码帮助，按 TAB 键，显示 BYTE6，在舒适功能自动关闭前打上勾，确定返回即可。
二、开单门即按一下遥控开门，只开启驾驶侧门，按两下，全开启，继续复制别人的方法：选择中央便利系统→匹配-10，在新窗口，频道号处点击“增”03，“增”至值为 1，保存即可。
三、门警意思是驾驶侧门开启式，汽车发出咚咚咚的警音，直到你关上大门，开启本功能，进入汽车关上门也会响几声的方法： 17-组合仪表→ 07-重新编码→软件编码→从原来的 0002101 改成 0002301，就可以开通开门提醒功能了。
四、激活双后雾灯：选择控制模块-中央电控系统-重新编码-长编码帮助，按 TAB 键切换到BYTE4, 在 BIT4 前打勾，然后点 Transfer 再点确定。
五、前雾灯辅助进入选择模块—09中央电气系统—编码控制—长编码—选择BYTE14—勾选前雾灯控制角灯—返回到编码控制—复制原长编码到下方空白处—粘贴—把5C后面第6个数字0改为8—执行—退出软件—拔下数据线—启动车子—完成！六、安全带报警解除 17-组合仪表→ 07-重新编码→软件编码→从原来的 0002101 改成 0000101七、进入“【17】组合仪表”里面的“匹配－10”1、频道 02 里面把值改成 0 就可以复位你的保养提醒了。
2、机油等级匹配，频道 45，将值设置为 1(最长保养里程 15000km);2(最长保养里程 30000km)3、总里程数：频道 09 ，(单位：10km)4、显示屏时钟小时：频道 15，（单位：小时）5、显示屏时钟分钟：频道 16, （单位：分钟）6、保养里程:频道 50，原车值 50，将值设置为 75，(单位：100km)7、保养最长天数:频道 51,原车值 180，（单位：天）8、通道 40 - 最近一次保养后已行驶里程，通道 50 的值减这个值就是过多少公里后仪表会提醒你进行保养9、通道 41- 最近一次保养后已行驶天数，通道 51 减这个值就是过多少天后仪表会提醒你进行保养八、匹配遥控器以及启动芯片：1、进 46 舒适电脑系统2、进 10 匹配调整3、在通道号码中输入 01；4、在新的数值中输入匹配的遥控钥匙个数5、保存6、每个遥控器按下 2S。
晶锐几组长编码 定速巡航 锁车鸣笛
给大家几组长编码，供大家参考（仅对斯柯达fabia),绝对无误，有需求，直接来复制，粘贴就OK一键升窗+ 巡航7C908B3A08810C0000000000361A1C800080C060600200003000一键升窗+ 分级解锁+巡航7D908B3A08810C0000000000361A1C800080C060600200003000一键升窗+ 锁车确认+巡航7C908B3A08930C0000000000361A1C800080C060600200003000一键升窗+ 分级解锁+锁车确认+巡航7D908B3A08930C0000000000361A1C800080C060600200003000大家根据自己的需求，复制长编码到09中央电控编码里，然后执行立即完成功能激活。
更多的例如匹配遥控钥匙，清除故障代码，查看数据流，查看定速巡航激活状态，查看发动机实时数据流，都有视频教程提供。
晶锐09 长编码功能激活全编码7C900B0808810C0000000000361A1C800000C060600200003000 1.4 晶致原始长编码7C908B3A08810C0000000000361A1C800000C060600200003000 一键升窗7C908B3A08810C0000000000361A1C800080C060600200003000 一键升窗+ 巡航7D908B3A08810C0000000000361A1C800080C060600200003000 一键升窗+ 分级解锁+巡航7C908B3A08930C0000000000361A1C800080C060600200003000 一键升窗+ 锁车确认+巡航7D908B3A08930C0000000000361A1C800080C060600200003000 一键升窗+ 分级解锁+锁车确认+巡航大家根据自己的需求，复制长编码到NEW CODING里，然后执行DO'IT既完成功能激活。
利用10款明锐原车的光感开通自动大灯
F 面4个帖子总结的方案:1. 自动大灯开关上的2脚接J519控制器的A20。
2. 然后用5053设置一下，把长编码Byte17的Bit4为大灯辅助已安装/激活打 钩。
3. 09中央电气模块的RLS 编码是3组16进制的两位数，前两位设为04 （只开 通雨天关窗）；中间两位光感设为28 （十进制为40% ;雨感设为22 （十进 制为34%。
帖子1:利用10款明锐原车的光感开通自动大灯自从我的10款逸俊到手后，心里总是想着要把自动大灯折腾出来，毕竟是 自带了光感/雨感的，有了自动雨刷，那么自动大灯肯定不成问题，充分利用资 源嘛。
于是，开始准备工具，淘宝上买好了镀铬自动大灯开关、线束和5053 908.1。
东西到手后，问题来了，新明锐的J519只有A 、B 、C 三个模块了，那么以前接 到J519 E14的线束应该接新的J519的那里呢？网上找不到新明锐的电路图，只 好用G6的代替了，但愿接线方式是一样的。
于是，赶紧去拆车吧（这里要谢谢我的同事 zeew ing ,为了帮我拆模块，手 上竟然挂彩了，呵呵；拆车过程较为繁琐，也没有拍照片了），把 J519的A 模块来G6大灯开关的第2脚连线到J519的A20，如下图红色线条所示:下了一看，A20脚是空着的，有戏了，赶紧把线束给接上；然后，开关打到AUTO位置，悲剧了，白晃晃的太阳底下，大灯竟然一直亮着的。
接下来，就是解决问题的关键所在了，首先，把线束从头到尾检查了一遍，确认线束正常，接头处也是插好的；接下来，检查09中央电气模块的RLS编码是073022,按照论坛上的解释：第一组07含义：+ 1高速启动大灯，+ 2下雨启动大灯，+ 4下雨自动关窗，07代表1+2+4,即高速开启大灯、下雨开启大灯和下雨自动关窗；第二组30含义：30是十六进制，转化成十进制为48，即光线感应量48% 时候打开大灯；第三组22含义：22是十六进制，转化为十进制为34,即雨水感应灵敏度为34%；怀疑是光感的灵敏度调的太咼，于是将30改为0A （10%），但是大灯还是亮着，问题应该不在这里。
测调昊锐隐藏功能
测调昊锐隐藏功能测调昊锐隐藏功能一、一键升窗：进5053 系统，选择中央便利系统→重新编码→长编码帮助，按TAB 键，显示BYTE6，在舒适功能自动关闭前打上勾，确定返回即可。
二、开单门即按一下遥控开门，只开启驾驶侧门，按两下，全开启，继续复制别人的方法：选择中央便利系统→匹配-10，在新窗口，频道号处点击“增”03，“增”至值为 1，保存即可。
三、门警意思是驾驶侧门开启式，汽车发出咚咚咚的警音，直到你关上大门，开启本功能，进入汽车关上门也会响几声的方法：17-组合仪表→ 07-重新编码→软件编码→从原来的 0002101 改成 0002301，就可以开通开门提醒功能了。
四、激活双后雾灯：选择控制模块-中央电控系统-重新编码-长编码帮助，按 TAB 键切换到BYTE4, 在 BIT4 前打勾，然后点 Transfer 再点确定。
五、前雾灯辅助进入选择模块—09中央电气系统—编码控制—长编码—选择BYTE14—勾选前雾灯控制角灯—返回到编码控制—复制原长编码到下方空白处—粘贴—把5C后面第6个数字0改为8—执行—退出软件—拔下数据线—启动车子—完成！六、安全带报警解除 17-组合仪表→ 07-重新编码→软件编码→从原来的 0002101 改成 0000101七、进入“【17】组合仪表”里面的“匹配－10”1、频道 02 里面把值改成 0 就可以复位你的保养提醒了。
2、机油等级匹配，频道45，将值设置为1(最长保养里程15000km);2(最长保养里程 30000km)3、总里程数：频道 09 ，(单位：10km)4、显示屏时钟小时：频道 15，（单位：小时）5、显示屏时钟分钟：频道 16, （单位：分钟）6、保养里程:频道50，原车值50，将值设置为75，(单位：100km)7、保养最长天数:频道 51,原车值 180，（单位：天）8、通道 40 - 最近一次保养后已行驶里程，通道 50 的值减这个值就是过多少公里后仪表会提醒你进行保养9、通道 41- 最近一次保养后已行驶天数，通道 51 减这个值就是过多少天后仪表会提醒你进行保养八、匹配遥控器以及启动芯片：1、进 46 舒适电脑系统2、进 10 匹配调整3、在通道号码中输入 01；4、在新的数值中输入匹配的遥控钥匙个数5、保存6、每个遥控器按下2S。
abs编码含义
11速腾、高尔夫1.4T 14明锐 R20 32途安 84 昊锐 21 新宝来 42 奥迪 40 1.4T90kw 1.8T 12 旅行车 1.6L AT）
04 51 发动机（1.4T AT
05 2+ 2（0）3（1）4（2）5（3）6（4）7（5）8（6）9（7）A（8）B（9）括号内为底盘号倒数 06 研究中 07 08 09 10 11 12 13 14 15 16 17 18 1 0001 00大众速腾、高尔夫 06途安
F+ A（0）B（1）C（2）D（3）E（4）F（5）、0+0（6）1（7）2（8）3（9）括号内为底盘号 与bit00为反码效验 0+ B（0）C（1）D（2）E（3）F（4）、1+0（5）1（6）2（7）3（8）4（9）括号内为底盘号 与bit02为反码效验 E+ 4（0）5（1）6（2）7（3）8（4）9（5）A（6）B（7）C（8）D（9）括号内为底盘号倒数 与bit04为反码效验 1+ 3（0）A（1）B（2）C（3）D（4）E（5）F（6）、2+0（7）1（8）2（9）括号内为底盘号 与bit06为反码效验 40（1.6L 1.4T90kw） 41（1.4T110kw 1.8T 2.0T 1.6BWH） 31（冠军、高尔夫）研究中 35（带胎压监控） 00无意义 08 GTI（xds） 00无意义 2 0010 3 0011
）7（5）8（6）9（7）A（8）B（9）括号内为底盘号倒数第5位
）F（5）、0+0（6）1（7）2（8）3（9）括号内为底盘号倒数第4位
）、1+0（5）1（6）2（7）3（8）4（9）括号内为底盘号倒数第3位
上海大众和上海斯柯达VIN详解
第4位字母表示车辆的车身型式代码
代码 A B C E F H K 车身型式 4门折背式车身 4门直背式车身 4门加长型折背式车身 4门加长型折背式车身 4门短背式车身 4门加长型折背式车身 2门短背式车身
ps:车辆说明部分(VDS):是 VIN 代号的第二部分,它提供说明车辆一 第5位字母代表发动机/变速箱代码
是vin代号的第二部分它提供说明车辆一般特征的资料由六位字码第4位到第9位组成第4位字母表示车辆的车身型式代码第5位字母代表发动机变速箱代码第6位字母代表乘员保护系统代码4门加长型折背式车身4门加长型折背式车身第7位数字和第8位字母代表车型代码第9位字母表示检验位stn新秀stn062000超人俊杰骄子5x代码生产年份代码生产年份代码生产年份代码生产车辆的装配厂大众17位vin中最后部分车辆指示部分visps
二部分,它提供说明车辆一般特征的资料,由六位字码（第4位到第9位）组成
发动机/变速箱代码
变速箱
安全气囊（驾驶员和副驾驶员、前座侧面、头部）
第9位字母表示检验位
斯柯达
车型年代
成
代码
代码 发动机
第7位数字和第8位字母代表车型代码 上海大众
代码 车型 车型年代 代码
上海斯柯达
车型
33
STN/新秀/STN 06/2000/ 超人/俊杰/骄子9Fຫໍສະໝຸດ B59J波罗
5X
高尔
IN)中第二部分车辆说明部分(VDS)
第6位字母代表乘员保护系统代码
代码 0 1 2 3 4 5 6 安全带 安全气囊（驾驶员） 安全气囊（驾驶员和副驾驶员、前座侧面） 安全气囊（驾驶员和副驾驶员、前后座侧面） 安全气囊（驾驶员和副驾驶员） 安全气囊（驾驶员和副驾驶员、前后座侧面、头部） 乘员保护系统代码
