手抬机动消防泵介绍
手抬机动消防泵总体布局要合理，结构要紧凑、体积要小、重量≦100kg、 真空密封性能≦2.6kPa、最大真空度≧85.0kPa、引水时间≦35.0s等参数
CONTENTS
01
02
03
04
手抬机动消防泵介 手抬机动消防泵特 手抬机动消防泵原 手抬机动消防泵参
手抬机动消防泵的维护保养
① 按发动机用户手册要求对发动机进行良好的维护保养，以确保发动机的 优良性能和长期使用.
② 为使消防泵组能在应急时正常工作，必须每周运转一次，时间一般在15 分钟左右，工作结束后应对附件(吸水 管、水带、水枪)进行妥善保养。
③消防泵组接触过海水等有腐蚀的液体后，应立即进行淡水清洗，以防泵 内另件腐蚀。
THANK YOU WATCHING
④ 在冬季或寒冷地区等冰冻时期，消防泵使用后，应放光水泵内余水，以 防泵内因冰冻而损坏零部件。
手抬机动消防泵原理
手抬消防泵组整机由水泵、引水器、汽油或柴油发动机组成，首先启动发 动机，带动水泵叶轮高速转动，通过真空泵真空或者排气式真空在≦30秒 之间把水从进水管引入水泵，通过水泵叶轮的高数转动产生压力，再通 过 水泵出水口排水。
手抬机动消防泵参 数
外形尺寸 660×600×660mm 重量 ≤78kg 额定流量 900L/min 扬程 78m 最大压力 0.6Mpa 进水管口径 φ80mm 出水管口径 φ65mm 水枪喷口直径φ19mm 连接方式 螺纹式 最大吸深 9m 引水时间 ≤20s 启动方式 手/电启动
山东
手抬机动消防泵介绍
手抬机动消防泵主要适用于武警消防部队、各专业消防队、工矿企业、县 城、村镇等消防的灭火，在消防车辆无法通行的地区更具优越性，手抬消 防泵还可以排涝、抗旱、绿化浇灌、供水和应急灾害救援的理想设备。
消防泵规格及参数含义
消防泵规格及参数含义
消防泵是一种用于灭火系统中的关键设备，其规格和参数的选择对于消防工程
的设计和实施非常重要。
以下是一些常见的消防泵规格及参数含义的解释：
1. 流量：流量是指消防泵能够每分钟输送的水量，常用单位是升/分钟或立方
米/小时。
合适的流量选择要根据建筑物的类型、大小和消防系统的需要来确定。
2. 扬程：扬程是指消防泵能够将水抬升的高度，常用单位是米。
扬程的选择需
要考虑到建筑物的高度、管道阻力和喷水装置的要求等因素。
3. 压力：压力是指水泵所产生的压力大小，常用单位是帕斯卡（Pa）或巴（bar）。
消防泵的压力要能够满足消防系统喷水装置的需要，保证水能够达到目
标区域。
4. 功率：功率是指消防泵的电机或发动机输出的能量大小，常用单位是千瓦（kW）或马力（hp）。
合适的功率选择要考虑到消防泵的工作负荷和效率等因素。
5. 进出口口径：消防泵的进出口口径是指泵体进出水的管道口径。
合适的口径
选择要与消防系统的管道口径相匹配，以保证水流畅通和灭火效果。
以上是消防泵规格及参数含义的简要解释。
在实际应用中，需根据消防系统的
特点和需求综合考虑，选择适合的规格和参数，以确保消防泵的正常工作和灭火效果的达到。

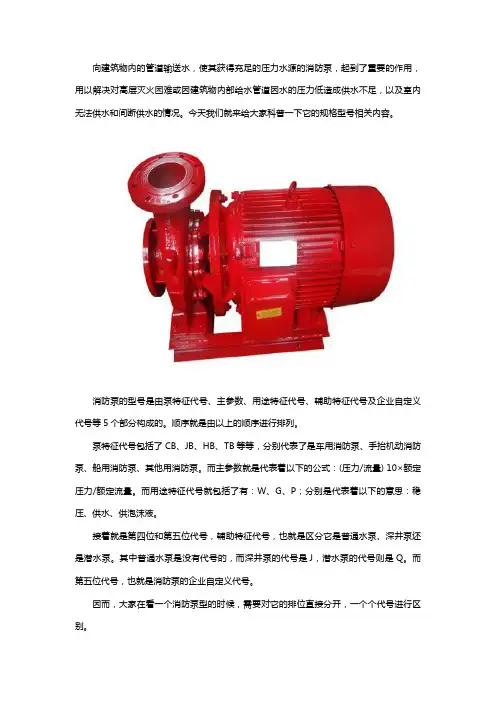

消防泵规格型号
向建筑物内的管道输送水，使其获得充足的压力水源的消防泵，起到了重要的作用，用以解决对高层灭火困难或因建筑物内部给水管道因水的压力低造成供水不足，以及室内无法供水和间断供水的情况。
今天我们就来给大家科普一下它的规格型号相关内容。
消防泵的型号是由泵特征代号、主参数、用途特征代号、辅助特征代号及企业自定义代号等5个部分构成的。
顺序就是由以上的顺序进行排列。
泵特征代号包括了CB、JB、HB、TB等等，分别代表了是车用消防泵、手抬机动消防泵、船用消防泵、其他用消防泵。
而主参数就是代表着以下的公式：(压力/流量)10×额定压力/额定流量。
而用途特征代号就包括了有：W、G、P；分别是代表着以下的意思：稳压、供水、供泡沫液。
接着就是第四位和第五位代号，辅助特征代号，也就是区分它是普通水泵、深井泵还是潜水泵。
其中普通水泵是没有代号的，而深井泵的代号是J，潜水泵的代号则是Q。
而第五位代号，也就是消防泵的企业自定义代号。
因而，大家在看一个消防泵型的时候，需要对它的排位直接分开，一个个代号进行区别。
例如：XBD7.0/10-DL.
XB--表示消防泵组。
D--表示电机带动。
7.0--表示额定压力为0.7Mpa。
DL--表示为DL型改型。
消防泵型号参数解读
消防泵型号参数解读一、概述消防泵是指用于送水灭火的泵，是消防设施中的重要组成部分。
根据不同的使用场景和需求，消防泵型号参数也各有不同。
本文将就消防泵型号参数进行解读，以帮助用户更好地了解消防泵的性能和选择适合的型号。
二、消防泵型号参数的分类1. 流量参数流量参数是指消防泵单位时间内输出的水流量，通常以立方米/小时或升/分钟为单位。
消防泵的流量参数直接关系到其灭火效果，一般来说，流量越大，消防泵的灭火效果就越好。
消防泵的流量参数会因不同型号、不同厂家而有所差异，用户在选择时应根据具体需求进行合理选择。
2. 扬程参数扬程参数是指消防泵能够提供的水的流动压力，通常以米为单位。
扬程参数直接影响水的输送距离和高度，较大的扬程参数意味着消防泵可以输送水的距离和高度更大。
用户在选择消防泵时，需要根据需要输送水的距离和高度来选择合适的扬程参数。
3. 功率参数功率参数是指消防泵的电机功率，通常以千瓦或马力为单位。
消防泵的功率参数直接关系到其工作效率和耗能情况，通常来说，功率越大，消防泵的工作效率就越高。
但是过大的功率也会增加能耗，因此在选择时需要进行合理的权衡。
4. 型号参数型号参数是指消防泵的具体型号，不同型号的消防泵在流量、扬程、功率等方面可能会有所不同。
用户在选择消防泵时，需要根据具体的使用场景和需求来选择合适的型号参数。
5. 材质参数材质参数是指消防泵的主要材料，包括泵体、叶轮、轴等部件的材质。
消防泵的材质直接关系到其耐腐蚀性、耐磨性和使用寿命，用户在选择消防泵时需要根据具体的使用环境来选择合适的材质参数。
三、消防泵型号参数的选择在选择消防泵型号参数时，用户需要根据具体的使用场景和需求来进行合理选择。
首先需要确定所需的流量、扬程和功率等参数，然后根据具体的型号和材质来选择合适的消防泵。
用户还需要考虑消防泵的品牌、售后服务、性能稳定性等因素，以确保所选消防泵的质量和可靠性。
四、结语消防泵型号参数是选择消防泵时需要重点关注的内容，用户需要根据具体需求和实际情况来进行合理选择。
浅析国家标准GB6245-2006《消防泵》
４ 型号 ． 无动力消 防泵型号由泵特征代号 、主参数 、用途特 征代号 、 辅助特征代号及企业 自 定义代号 等 ５ 个部分组 成。｝防泵组型号 由泵特征 、 组特 征代 号 、主参数 、 肖 泵 用途特征代号 、辅助特征代号及企业 自定义 代号 等 ６ 个
部分组成 。
中压以及高压泵的压力等级 范围，低压泵从额定工作压
研 越 发ｓ 递Ｇ Ｍ
自动脱离装 置的引水装置 ，其 自动脱离装置经 引水 可靠 性 试验 ， 应工作正常。标准根据车用泵 的特性 ，取消 了 对泵振 动要求 。
和其他用消防泵 的特 征代号 Ｔ 。增加 了用 途特 征 （ Ｂ 稳 压～ ｗ、供 水—— Ｇ 、供 泡 沫液—— Ｐ ）和 辅 助 特 征 （ 深井泵——Ｊ 潜水泵—— Ｑ 、 、普通 泵——省略） 。
３ 分类 ．
按是否有 动 力源 可分 为 ：无动力 消 防 泵和 消 防泵
二 、范围、定义及 分类与型号
１ 范围 ．
２０ 版标准名称从 《 ０６ 消防泵性能要求 和试验方法》 更换为 《 防泵》 消 ，成为消 防泵 的产 品标准 。适 用于输
送介质 以清水 、泡沫灭火剂或泡沫溶液 为主要灭 火剂的 消防泵 ，即同时也适用于船用 消防泵 、手抬 消防泵 、微 型车用消防泵 。 ２． 义 定 ２０ ０ ６版标 准明确了无动力消防泵 、船用消防泵 、工 程用消防泵 、其他用消防泵和消防泵组 的定 义。引入 系
维普资讯
制造技术与工艺 Ｍ ｎ ａｔｉ ｃ ｏ ｇｓ ｒ ｅ ｅ ａ ｆ ｕｎＴ ｈ ｌｉ ＆Ｐ ｃ ｓ ｕ ｃ ｒ ｅ ｎｏｅ ｇ ｏｓｓ
浅 析 国 家 标 准 ＧＢ ２ ５ ２ ０ ４－ ０６ ６ 《 防泵》 消
公安部上海消防研究所 （ 上海 ２０ ３ ） 田 ００ ２ 骅

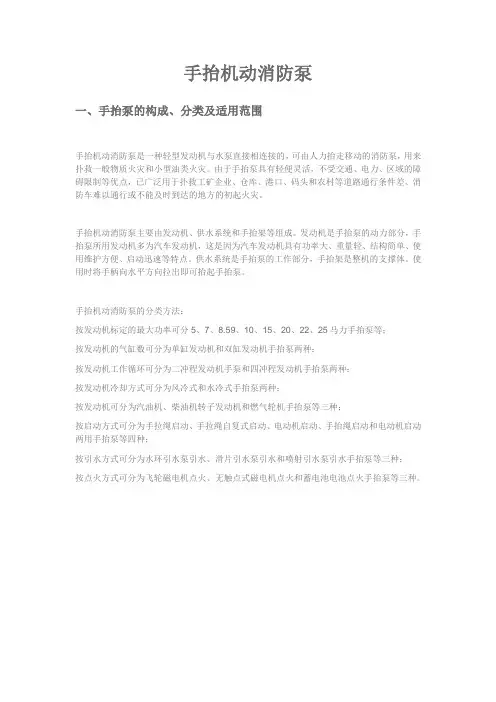

手抬机动消防泵
手抬机动消防泵一、手抬泵的构成、分类及适用范围手抬机动消防泵是一种轻型发动机与水泵直接相连接的，可由人力抬走移动的消防泵，用来扑救一般物质火灾和小型油类火灾。
由于手抬泵具有轻便灵活，不受交通、电力、区域的障碍限制等优点，已广泛用于扑救工矿企业、仓库、港口、码头和农村等道路通行条件差、消防车难以通行或不能及时到达的地方的初起火灾。
手抬机动消防泵主要由发动机、供水系统和手抬架等组成。
发动机是手抬泵的动力部分，手抬泵所用发动机多为汽车发动机，这是因为汽车发动机具有功率大、重量轻、结构简单、使用维护方便、启动迅速等特点。
供水系统是手抬泵的工作部分，手抬架是整机的支撑体。
使用时将手柄向水平方向拉出即可抬起手抬泵。
手抬机动消防泵的分类方法：按发动机标定的最大功率可分5、7、8.59、10、15、20、22、25马力手抬泵等；按发动机的气缸数可分为单缸发动机和双缸发动机手抬泵两种；按发动机工作循环可分为二冲程发动机手泵和四冲程发动机手抬泵两种；按发动机冷却方式可分为风冷式和水冷式手抬泵两种；按发动机可分为汽油机、柴油机转子发动机和燃气轮机手抬泵等三种；按启动方式可分为手拉绳启动、手拉绳自复式启动、电动机启动、手抬绳启动和电动机启动两用手抬泵等四种；按引水方式可分为水环引水泵引水、滑片引水泵引水和喷射引水泵引水手抬泵等三种；按点火方式可分为飞轮磁电机点火、无触点式磁电机点火和蓄电池电池点火手抬泵等三种。
二、手抬泵的使用一．新手抬泵的拆封试车1．新的手抬泵启封后，首先应认真阅读理解说明书，并根据说明书检查各种配件是否齐全等。
2．有些型号的手抬泵，装箱是将空气滤清器拆下装在工具包内的，启封后应将空气滤清器装在化油器上。
3．新手抬泵出厂时，应将油箱内的汽油和油底壳中的机油均放尽。
4．在配制混合燃料时，添加的机油必须符合牌号的要求，不得用劣质机油代替。
5．电启动的手抬泵，应先给蓄电池加注电解液。
6．应检查气缸内压缩是否良好，然后将火花塞、火花帽清洗干净。
消防泵参数表
消防泵参数表
消防泵的参数有很多，比如型号、流量、扬程、功率等，以下是部分消防泵参数的详细信息：
1. /5-50DL消防泵：流量为³/h，扬程为50m，功率为。
2. /20-125消防泵：流量为³/h，扬程为125m，功率为22KW。
3. XBD40/16-160消防泵：流量为40m³/h，扬程为160m，功率为45KW。
此外，还有一些型号的消防泵参数如下：
1. /5-50DL消防泵：流量Q=4m³/h，扬程H=50m，转速n=1480r/min，功率P=，配用功率。
2. /5-50DL消防泵：流量Q=6m³/h，扬程H=50m，转速n=1480r/min，功率P=，配用功率。
3. /5-50DL消防泵：流量Q=8m³/h，扬程H=50m，转速n=1480r/min，功率P=11KW，配用功率13Kw。
4. /5-50DL消防泵：流量Q=10m³/h，扬程H=50m，转速n=1480r/min，功率P=15KW，配用功率18Kw。
5. /5-50DL消防泵：流量Q=12m³/h，扬程H=50m，转速n=1480r/min，功率P=，配用功率22Kw。
6. /5-50DL消防泵：流量Q=14m³/h，扬程H=50m，转速n=1480r/min，功率P=22KW，配用功率26Kw。
7. /5-50DL消防泵：流量Q=16m³/h，扬程H=50m，转速n=1480r/min，功率P=26KW，配用功率30Kw。
如需更多消防泵参数信息，可以查阅相关资料或咨询相关厂商。
手抬机动消防泵使用说明
三、操作方法和要求
（3）引水时间一般在35秒钟以 内；如果超过时间还不能引上水 来，就应立即停止汽油机运转。 检查各连接处和阀门有否松动、 漏气，待修整后再作引水，否则 会造成气缸故障。
（4）应经常注意水泵胶质密 封环的情况。若有泄漏应即修整 或换新。
三、操作方法和要求
（二）停车 （1）按下断电器盖上的停车按钮，汽油机即停止转动。 （2）关闭汽油滤清器上的旋转开关，以免在搬动手抬泵时，汽油 经气化器流失。 （3）冬季停车后，应将泵壳底部锥型螺塞旋下，将水泵内存水完 全放净，以防结冰冻裂。 （4）使用海水、温泉水等有腐蚀性的水源后，应再用其他清水作 为水源，起动水泵，工作10分钟，使水泵内部冲洗干净。
四、维护保养和检查
（4）汽油箱中应经常加满汽油，以确保急需时应用。为避免汽油挥 发，产生胶质，汽油箱盖必须旋紧1）手抬汽油机消防泵应放置在清洁、干燥的地方，以免电器部分 受潮和零件锈蚀，影响正常使用。
（2）每次使用或演习后，应做好清洁工作，清除外部和气缸散热片 间的积垢和泥沙，检查零部件是否完整，连接部分是否紧固，发现问题 及时修整。
（3）吸水管不可过分弯曲和被笨重的物件碰压，以免折裂或压扁。 吸水管接口中的胶质密封垫圈不应遗失和损坏，否则使用时会影响密封 性，造成引水困难。
二、使用前的准备工作
（5）安装吸水管时， 其弯曲处不应高于 水泵进水口，以免 出现空气囊，影响 水泵性能。
三、操作方法和要求
（一）水泵的引水 （1）开启水泵出水阀， 打开引水管开关（旋塞）。 （2）待引水器出水口 处有水雾喷出时，水流即将 出水阀顶开，并流向水带及 水枪，再关闭引水管开关， 将引水手柄打开，即可正常 供水。
手抬机动消防泵使用注意事项
手抬机动消防泵 （简称手抬泵）适用于 工矿企业、农村和城市 道路狭窄消防车不能通 行的地方。
东发vc52手抬机动泵教学授课
11
11、电源打在ON档位 12、油门调节在吸水位置 13、启动开关打到START， 启 动机器 14、也可以选择手拉启动 15、按下引水阀手柄 16、上水后打开出水阀 17、上水后打开冷却水阀门 18、机器熄火，将油门调到 怠速，关闭熄火开关到off档 位，长期不用拔下电瓶线， 放掉水泵余水。
Part
再次，检查火花塞，拔出火花塞冒，取出火花塞，清楚积碳， 调整间隙到规定的范围，后按前述启动方法重新启动。
Part
手抬机动泵维护保养
第五章 维护保养
15
机械
每次用完后 应清洁灰尘、 油污，检查零 部件是否完整， 必须保持清洁 完整。
机油
检查机油箱 内机油油面，不 足时应添加到油 标尺上刻线处， 二冲程机器用2冲 程机油，四冲程 机器用4冲程机油。
密封圈
吸水胶管不可过分 弯曲和在其上放置 笨重物体免折裂和 压扁，吸水胶管接 头中的密封垫不可 遗失和损坏，否则 造成引水困难，甚 至引水不上。
第五章 维护保养
16
水路
启动前冷 却水开关关闭， 启动后，冷却 水开关打开， 操作完毕后， 释放泵内余水。
空滤
检查空气滤 清器滤芯，消 除杂物，保持 滤芯清洁
手抬机动泵故障排除
第四章 故障排除
13
故障排除分析和排除
在工作中若发动机启动困难，甚至启动不了，就必须多发 动机进行检修。
首先，检查燃油系统是否有油，把油门开关扳到开启的位置， 使油路有油，然后，拧松化油器底部的放油螺栓，看到有油流出 为止，若无油流出，则按照管路逐步检查。
其次，检查机油面。观察机油是否在规定的范围内。
火花塞
每次工作50小时， 必须清除火花塞积 炭。检查间隙，把 间隙调整到0.60.7mm范围内。如 果更换一定更换 NGK品牌B7HS型 号。
手抬机动消防泵
手抬机动消防泵一．主要技术参数1．发动机●型式：强制风冷，四冲程，OHV25○斜置，单缸●缸径*行程：88*64●压缩比：8：1●最大功率及转速KW（r/min）:8.8/3600●最大扭矩及转速N.M(r/min):26.5/2500●点火方式：晶体管点火●启动方式：自回式手拉绳启动、电启动2．水泵●型式：单级离心泵●流量：30㎡/h●扬程：50m●引水方式：滑片真空泵引水●最大自吸深度：7m●引水时间：7m吸深时≤30秒●进水口径：Ф65mm●出水口径：Ф65mm●外形尺寸：630*590*525 mm二、结构简介该手抬机动消防泵是汽油机、单级离心泵、滑片泵自吸引水装置、手抬机架、晶体点火系统等部分组成，并配备了出水管和水枪等必要的附件。
汽油机由机体、曲柄连杆机构、配气机构、调速器燃料供给系统、点火系统、冷却系统等组成。
发动机采用重力供油法，油箱的安装位置高于化油器，汽油从油箱内经滤油杯被吸入化油器，与来自空气滤清器的新鲜空气相混合并雾化以形成可燃合气，然后被吸入气缸。
点火方式采用晶体管点火。
发动机的冷却采用强制风冷，空气经飞轮风扇后压力增高，然后经导风罩将冷却风吹向缸头及缸体的散热扯进行强制冷却。
水泵为单级离心泵。
采用滑片真过分泵引水，叶轮以右旋内螺纹直接装在发动机输出轴端，曲轴带动水泵叶轮旋转。
出水阀由阀体、螺杆、手轮、阀门、密封圈等组成。
手轮逆时针旋转时，螺杆向上旋出，由于叶轮旋转，高压水就会顶起阀门通过出水管排出。
反之，手轮顺时针旋转时，螺杆向下旋时压住阀门，使阀门关闭，停止出水。
三、安全细则为了您和他人的幸福，避免发生人身伤亡、火灾或爆炸事故。
请您遵守下列安全细则。
2．发动机在工作过程中废气中含有CO和CH化合物（含量在排放标准之内），为了避免造成中毒死亡事故，应严禁此消防泵在通风不良的室内、井下等场地动转。
3．消防泵动转时，不得向油箱加油。
加油时最好在露天和通风良好的地方。
加油过程中，不允许有油溢出，若溢出，在发动机起动前必须将油渍清除干净。
手抬机动消防泵取天然水源操作程序及评定标准
手抬机动消防泵取天然水源操作程序
一、训练目的
通过训练，使参训人员学会用手抬机动消防泵取水的方法，掌握其操作程序。
二、场地器材
在训练场上标出起点线，距起点线20m处标出展开线，展开线一侧3-4米为水源区。
起点线上放置手抬机动消防泵1台及吸水管（已连接滤水器）、铁铲和挠钩等辅助工具，如图所示。
a：起点线 b：展开线 b-c：水源区
手抬机动消防泵取天然水源操场地示意图
三、操作程序
参训人员在起点线一侧3米处站成一列横队。
听到“前三名出列”的口令，三名参训人员答“是”，跑至起点线处面向指挥员成立正姿势。
听到“准备”的口令，参训人员检查器材，做好操作准备。
一号员听到“开始”的口令会同二号员将手抬泵抬至展开线，待吸水管连接完毕，滤水器放入水源区后，启动手抬泵，举手示意喊“好”。
二号员会同一号员将手抬泵抬至展开线后，协助三号员连接吸水管，将滤水器一端放入水源区。
三号员取吸水管（已连接滤水器）、铁铲和挠钩至展开线，用铁铲和挠钩清理水源区，完成后会同二号员连接吸水管，将滤水器一端放入水源区并固定牵引绳。
听到“操作完毕”的口令，参训人员将器材复位，面向指挥员喊“好”。
听到“入列”的口令，参训人员跑步入列。
四、操作要求
1.参训人员着灭火防护服、灭火防护靴，佩戴消防头盔、消防安全腰带；
2.滤水器必须全部投入水源区；
3.启动手抬泵前要检查确保出水阀、排水阀处于关闭状态。
手抬机动消防泵取天然水源操作程序评定标准。
消防泵技术参数
消防泵技术参数消防泵是消防系统中的重要组成部分，用于供水和增压。
它的技术参数对于消防泵的性能和使用效果起着重要的影响。
下面将重点介绍一些常见的消防泵技术参数。
首先是流量。
流量是指单位时间内通过消防泵的液体体积。
消防泵的流量决定了其供水能力和灭火效果。
一般来说，消防泵的流量越大，其供水能力越强，灭火效果越好。
消防泵的流量可以根据实际需要进行选择，但需要考虑消防系统的设计要求和供水能力。
其次是扬程。
扬程是指消防泵能够克服的液体静压力差，也可以理解为液体从低处到高处所需的能量。
消防泵的扬程决定了其供水高度和供水距离。
一般来说，消防泵的扬程越大，其供水高度和供水距离越远。
在选择消防泵时，需要根据实际情况确定所需的扬程。
另外一个重要的技术参数是功率。
消防泵的功率决定了其供水能力和能耗。
功率越大，消防泵的供水能力越强，但同时也会增加能耗。
在选择消防泵时，需要根据实际需求和经济考虑，确定所需的功率。
除了以上几个主要技术参数外，还有一些其他参数也需要考虑。
例如，消防泵的转速、入口直径、出口直径等。
转速决定了消防泵的运行稳定性和噪音水平。
入口直径和出口直径决定了消防泵的输送能力和适用范围。
还需要考虑消防泵的材质和密封方式。
消防泵的材质应具有良好的耐腐蚀性和耐磨性，以确保其长期稳定运行。
密封方式决定了消防泵的密封性能和泄漏情况，对于消防泵的安全性和可靠性至关重要。
还需要注意消防泵的控制方式和自动化程度。
消防泵可以通过手动或自动控制，根据消防系统的需要进行选择。
自动化程度越高，消防泵的运行和监控越方便，也可以提高系统的灵活性和响应速度。
消防泵的技术参数对于消防系统的性能和使用效果至关重要。
在选择消防泵时，需要根据实际需求和设计要求，综合考虑流量、扬程、功率、转速、材质、密封方式、控制方式等参数，以确保消防泵的正常运行和有效供水。
手抬机动消防泵
• 打开水泵出水口阀门
• 将输水管对准火场
⌛️
手抬机动消防泵的维护保养要点
更换零件：更换磨损的零件
• 如密封圈、齿轮等部件
定期检查：检查设备各部件
• 泵体、油箱、电机等部件
清洗保养：定期清洗设备
• 清洗水泵、油箱、滤网等部件
手抬机动消防泵的故障排除与处理
故障排除：根据设备情况进行故障排除
03
手抬机动消防泵的使用场景与优势
手抬机动消防泵的使用场景
01
火灾现场：扑救初期火灾
• 输送消防用水，灭火
• 输送泡沫液，灭火
02
事故现场：抢险救援
• 输送水，冲洗有毒物质
• 输送泡沫液，驱散烟雾
03
公共场所：消防演练
• 输送水，模拟灭火
• 输送泡沫液，模拟灭火
手抬机动消防泵的优势分析
高效：能迅速输送消防用水
• 一般为50-100m
功率：设备消
耗的功率
• 一般为2-10kW
射程：水泵能
输送水的最远
距离
• 一般为20-50m
手抬机动消防泵的性能特点
便携：便于搬运和操作
• 可由单人操作
• 配备轮子和把手，便于搬运
高效：能迅速输送消防用水
• 流量大，扬程高
灵活：能适应各种复杂环境
• 小巧轻便，便于搬运
• 可在崎岖地形中使用
• 流量大，扬程高
灵活：能适应各种复杂环境
• 小巧轻便，便于搬运
• 可在崎岖地形中使用
便携：便于搬运和操作
• 可由单人操作
• 配备轮子和把手，便于搬运
手抬机动消防泵的适用范围
手抬机动消防泵取天然水源操作程序及评定标准
手抬机动消防泵取天然水源操作程序
一、训练目的
通过训练，使参训人员学会用手抬机动消防泵取水的方法，掌握其操作程序。
二、场地器材
在训练场上标出起点线，距起点线20m处标出展开线，展开线一侧3-4米为水源区。
起点线上放置手抬机动消防泵1台及吸水管（已连接滤水器）、铁铲和挠钩等辅助工具，如图所示。
a：起点线 b：展开线 b-c：水源区
图手抬机动消防泵取天然水源操场地示意图
三、操作程序
参训人员在起点线一侧3米处站成一列横队。
听到“前三名出列”的口令，三名参训人员答“是”，跑至起点线处面向指挥员成立正姿势。
听到“准备”的口令，参训人员检查器材，做好操作准备。
听到“开始”的口令，一号员会同二号员将手抬泵抬至展开线，待吸水管连接完毕，滤水器放入水源区后，启动手抬泵，举手示意喊“好”。
二号员会同一号员将手抬泵抬至展开线后，协助三号员连接吸水管，将滤水器一端放入水源区。
三号员取吸水管（已连接滤水器）、铁铲和挠钩至展开线，用铁铲和挠钩清理水源区，完成后会同二号员连接吸水管，将滤水器一端放入水源区并固定牵引绳。
听到“操作完毕”的口令，参训人员将器材复位，面向指挥员喊“好”。
听到“入列”的口令，参训人员跑步入列。
四、操作要求
1.参训人员着灭火防护服、灭火防护靴，佩戴消防头盔、消防安全腰带；
2.滤水器必须全部投入水源区；
3.启动手抬泵前要检查确保出水阀、排水阀处于关闭状态。
手抬机动消防泵取天然水源操作程序评定标准。
手抬机动消防泵参数
∙JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质黄铜及铝合金制成，抗腐蚀性强、重量轻、易于搬运。
2：引水器核心部件采用航天材料（高耐磨）制作、数控加工，具有引水快经久耐用。
3：操作简单：本企业生产的消防泵全部采用快速接头连接方式；安装引水管时间为1秒钟、可在160度范围内任意快速安装进水管。
4：扬程高：根据泵的型号（扬程在55-95米内）多种选择。
5：采用进口发动机、柴油发动机供选择；具有功率强劲、运转稳定，启动快捷，故障率低等优点。
JPQ-4.5/9-13型手抬机动泵是采用国产、进口高效汽油机与浙江省江山宇安消防救生装备器材厂生产的单级离心水泵配套制造的，并安装本厂有发明专利的快速接口。
具有结构紧凑、启动方便、出水迅速、油耗低、重量轻、工作可靠等特点。
对于狭路、深巷及消防车辆不能通行场所，更具有独特灵活机动的优点，是消防部队、专职消防队、森林消防队、城镇、农村、工矿企业、义务消防队扑救一般物质火灾及小型油类火灾的理想设备.∙9马力消防泵∙外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤40kg;最大输出功率: Maxinmum Torque: 9马力/3600转/分钟;起动方式: Way Of Starting : 手起动水泵额定流量 : At Rated Pressure: ≥540L/min;水泵引水时间 : Priming Time : ≤12s;水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump: 50m水泵最大压力： max pressure of pump: 0.5mp∙10马力消防泵∙外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤43kg;最大输出功率: Maxinmum Torque: 10马力/3600转/分钟起动方式: Way Of Starting : 手起动/电起动;水泵额定流量: At Rated Pressure: ≥580L/min;水泵引水时间: Priming Time : ≤12s水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump: 60m水泵最大压力： max pressure of pump:0.55mp∙11马力消防泵∙外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤45kg;最大输出功率: Maxinmum Torque: 11马力/3600转/分钟起动方式: Way Of Starting : 手起动/电起动;水泵额定流量: At Rated Press ure: ≥600L/min;水泵引水时间: Priming Time : ≤12s;水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump:62m水泵最大压力： max pressure of pump:0.56mp12马力消防泵∙外形尺寸L×W×H: 520×500×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤45kg;最大输出功率maxinmum Torque: 12马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥620L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump: 65m水泵最大压力：max pressure of pump:0.58mp13马力科技型消防泵∙外形尺寸L×W×H: 600×600×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤58kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟;起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度pucation Head Max: 7m；水泵最大扬程：max head of pump: 70m水泵最大压力：max pressure of pump:0.6mp13马力消防泵外形尺寸L×W×H: 520×500×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤48kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程: max head of pump:70m水泵最大压力：max pressure of pump:0.6mp13马力新式消防泵∙外形尺寸L×W×H: 520×580×550mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤52kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump:70m水泵最大压力：max pressure of pump:0.6mp15马力消防泵∙外形尺寸L×W×H: 540×540×550mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤52kg;最大输出功率Maxinmum Torque: 15马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥700L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump:75m水泵最大压力：max pressure of pump:0.65mp20马力消防泵∙外形尺寸: 800×680×680mm;水泵进水口 : Φ80mm;水泵出水口 : Φ65mm;整机重量: ≤70kg;最大输出功率 : 20马力/3600转/分钟起动方式: 手起动/电起动;水泵额定流量: ≥960L/min;水泵引水时间: ≤15s;水泵最大吸深度 : 7m；水泵最大扬程: 95m水泵最大压力: 0.85mp13马力柴油泵∙外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥580L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率13马力/3760转/分钟;起动方式: 手起动/电起动15马力柴油泵∙外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥600L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率15马力/3760转/分钟;起动方式: 手起动/电起动∙13马力柴油泵∙外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥580L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率13马力/3760转/分钟;起动方式: 手起动/电起动∙20马力∙JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质铝合金制成，抗腐蚀性强、重量轻、易于搬运。
手抬机动消防泵规范
手抬机动消防泵规范前言本标准自1996 处1 月1 日起实施，1996 年10 月1 日起所有陆用手抬机动消防泵应符合本标准要求。
本标准由中华人民共和国公安部消防局提出并归口。
本标准起草单位：公安部上海消防科学研究所、公安部震旦消防设备总厂、上海格拉曼国际消防装备有限公司。
本标准主要起草人：万明、范桦、王彦、袁维萍。
1 范围本标准规定了陆用手抬机动消防泵（简称手抬泵）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于手抬机动消防泵。
本标准不适用于拖车式机动消防泵。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准在出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 725－82 内燃机产品名称和型号编制规则GB 1105.2－87 内燃机台架试验方法试验方法GB 3181－82 漆膜颜色标准样本GB 3216－89 离心泵、混流泵、轴流泵和旋涡泵试验方法GB 3821－83 中小功率内燃机清洁度测定方法GB/T 5907－86 消防基本术语第一部分GB 6245－86 车用消防泵性能要求和试验方法GB/T 13007－91 离心泵效率JB/NQ 103.1～103.3－86 通用小型汽油机产品质量分等标准JB/Z 111－86 汽车油漆涂层ZB T04 004－88 金属覆盖层镍+铬和铜+镍+铬电镀层GN 11－82 消防产品型号编制方法GN 29－81 消防用小型汽油机台架试验方法3 定义手抬机动消防泵按GB 5907 5.4.3。
4 型号4.1 手抬泵的型号编制方法按GN 11 第8 章消防泵类的规定。
4.2 手抬泵产品型号的构成如下：标记示例：一台手抬泵，发动机为汽油机，额定功率15 kW，经过一次改进，其型号为：BJ15A。
5 技术要求手抬泵应符合本标准规定，并按规定程序批准的图样和技术文件制造。
整备质量(kg)≤400;满载质量(kg)≥450;
台
4
汽缸排量：74cm3；汽缸缸管内径：51 mm；空转速度： 2700 rpm；建议最大的高速空转速度：9300 rpm；功 率：3.7/9000 kW/rpm；火花塞：Champion RCJ6Y；跳 火间距：0.5 mm；油箱容量：0.9 公升；动力切割机{不 带切割锯片或燃油)： 9.8 kg；声能级：量测值 dB(A)112；声能级，保证值 LWAdB(A)113；锯片直径： 350 mm。
也可用于建筑冲洗，水力挖土农田喷灌，矿山采崛等。
该水枪射流冲击力大、有效射程远、流量大、结构简
把
30
单、使用方便。适用于远距离扑救一般固体物质（A
类）火灾。公称通径：进水口：65；出水口：19；工
作压力（Mpa）：0.35；最大射程（m）：28；适用介
质：水、泡沫混合液。
多功能水枪
消火栓扳手 三叉分水器
遥控探照灯可上下调节，左右 360 度旋转调节，提供
详细的图片及文字说明。
其他随车附件：
Φ 65 水带
直流开关水 枪
25 型聚氨酯水带。工作压力大于 2.5Mpa,爆破压力
盘
30
7.5Mpa，直径 65mm，水带编织层与衬里之间的附着强 须有 3C 认证
度≥25N/25mm。包扎快速接口。
主要用来喷射柱状（密集）水射流进行灭火或冷却，
一套；储液罐容积（L）：≥100； ★灭火性能：达到 4A、144B 灭火等级要求。 警报器、警灯：警报器主机有 U 盘和 SD 卡接口，能够 播放音频文件，具有宣传功能；一体化 LED 爆闪警灯 及字幕显示（字幕内容可通过手机 APP 进行更改）；
高效灭火剂：提供公安部 消防产品合格评定中心 出具的强制性产品认证 证书
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质黄铜及铝合金制成，抗腐蚀性强、重量轻、易于搬运。
2：引水器核心部件采用航天材料（高耐磨）制作、数控加工，具有引水快经久耐用。
3：操作简单：本企业生产的消防泵全部采用快速接头连接方式；安装引水管时间为1秒钟、可在160度范围内任意快速安装进水管。
4：扬程高：根据泵的型号（扬程在55-95米内）多种选择。
5：采用进口发动机、柴油发动机供选择；具有功率强劲、运转稳定，启动快捷，故障率低等优点。
JPQ-4.5/9-13型手抬机动泵是采用国产、进口高效汽油机与浙江省江山宇安消防救生装备器材厂生产的单级离心水泵配套制造的，并安装本厂有发明专利的快速接口。
具有结构紧凑、启动方便、出水迅速、油耗低、重量轻、工作可靠等特点。
对于狭路、深巷及消防车辆不能通行场所，更具有独特灵活机动的优点，是消防部队、专职消防队、森林消防队、城镇、农村、工矿企业、义务消防队扑救一般物质火灾及小型油类火灾的理想设备.•9马力消防泵•外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤40kg;最大输出功率: Maxinmum Torque: 9马力/3600转/分钟;起动方式: Way Of Starting : 手起动水泵额定流量 : At Rated Pressure: ≥540L/min;水泵引水时间 : Priming Time : ≤12s;水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump: 50m水泵最大压力： max pressure of pump: 0.5mp•10马力消防泵•外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤43kg;最大输出功率: Maxinmum Torque: 10马力/3600转/分钟起动方式: Way Of Starting : 手起动/电起动;水泵额定流量: At Rated Pressure: ≥580L/min;水泵引水时间: Priming Time : ≤12s水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump: 60m水泵最大压力： max pressure of pump:0.55mp•11马力消防泵•外形尺寸: L×W×H: 520×500×530mm;水泵进水口: Sop Caliber: Φ65mm;水泵出水口: Water Exceeding Caliger: Φ65mm;整机重量: Dry Weight: ≤45kg;最大输出功率: Maxinmum Torque: 11马力/3600转/分钟起动方式: Way Of Starting : 手起动/电起动;水泵额定流量: At Rated Press ure: ≥600L/min;水泵引水时间: Priming Time : ≤12s;水泵最大吸深度: Sucation Head Max: 7m；水泵最大扬程： max head of pump:62m水泵最大压力： max pressure of pump:0.56mp12马力消防泵•外形尺寸L×W×H: 520×500×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤45kg;最大输出功率maxinmum Torque: 12马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥620L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump: 65m水泵最大压力：max pressure of pump:0.58mp13马力科技型消防泵•外形尺寸L×W×H: 600×600×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤58kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟;起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度pucation Head Max: 7m；水泵最大扬程：max head of pump: 70m水泵最大压力：max pressure of pump:0.6mp13马力消防泵•外形尺寸L×W×H: 520×500×530mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤48kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程: max head of pump:70m水泵最大压力：max pressure of pump:0.6mp13马力新式消防泵•外形尺寸L×W×H: 520×580×550mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤52kg;最大输出功率Maxinmum Torque: 13马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥660L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump:70m水泵最大压力：max pressure of pump:0.6mp15马力消防泵•外形尺寸L×W×H: 540×540×550mm;水泵进水口Sop Caliber: Φ65mm;水泵出水口Water Exceeding Caliger: Φ65mm;整机重量Dry Weight: ≤52kg;最大输出功率Maxinmum Torque: 15马力/3600转/分钟起动方式Way Of Starting : 手起动/电起动;水泵额定流量At Rated Pressure: ≥700L/min;水泵引水时间Priming Time : ≤12s;水泵最大吸深度Sucation Head Max: 7m；水泵最大扬程：max head of pump:75m水泵最大压力：max pressure of pump:0.65mp20马力消防泵•外形尺寸: 800×680×680mm;水泵进水口 : Φ80mm;水泵出水口 : Φ65mm;整机重量: ≤70kg;最大输出功率 : 20马力/3600转/分钟起动方式: 手起动/电起动;水泵额定流量: ≥960L/min;水泵引水时间: ≤15s;水泵最大吸深度 : 7m；水泵最大扬程: 95m水泵最大压力: 0.85mp13马力柴油泵•外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥580L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率13马力/3760转/分钟;起动方式: 手起动/电起动15马力柴油泵•外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥600L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率15马力/3760转/分钟;起动方式: 手起动/电起动•13马力柴油泵•外形尺寸L×W×H: 440×450×4495mm;水泵进水口Φ65mm;（采用快速接头连接方式；可在160度范围内任意快速安装进水管）水泵额定流量: ≥580L/min;吸水深度：≥7M扬程：≥60M水泵出水口Φ65mm;整机重量≤69kg;最大输出功率13马力/3760转/分钟;起动方式: 手起动/电起动•20马力•JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质铝合金制成，抗腐蚀性强、重量轻、易于搬运。
2：引水器核心部件采用航天材料（高纳磨）制作、数控加工，具有引水快经久耐用（单向阀自抽真空）。
3：操作简单：采用快速接头连接方式；安装引水管时间为1秒钟、普通消防泵安装时间需要20-25秒之间;可在160度范围内任意快速安装进水管。
4：扬程高：（垂直总扬程在50-90米以上多种选择）。
5：采用国产一流的‘力帆’汽油发动机、本田发动机、柴油发动机供选择；具有功率强劲、运转稳定，启动灵活，故障率低等优点。
技术参数:外形尺寸（长×宽×高）：650×610×650毫米重量：≤80kg水泵参数：额定流量：960L/Min扬程：82m进水管口径：φ80mm出水管口径：φ65mm引水器参数：引水型式：滑片式最大吸深：７米引水时间：20Ｓ起动方式：手动和电动（手动为拉盘起动）进水口连接方式：内扣式汽油机参数：型号：本田（20匹）型式：双缸四冲程风冷汽油机缸径×行程：77×66×2mm活塞排量：620ml最大功率：20HP／3600转/分钟燃油箱容量：6.5升••JBQ系列、消防泵参数；（专利产品）1：水泵体、引水器均采用优质黄铜及铝合金制成，抗腐蚀性强、重量轻、易于搬运。
