高中物理-专题练习-串并联电路

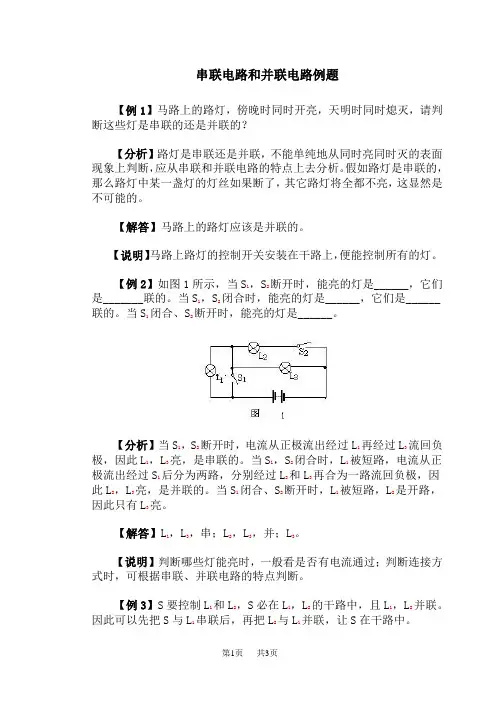

高中物理 串联电路和并联电路例题
串联电路和并联电路例题【例1】马路上的路灯，傍晚时同时开亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？【分析】路灯是串联还是并联，不能单纯地从同时亮同时灭的表面现象上判断，应从串联和并联电路的特点上去分析。
假如路灯是串联的，那么路灯中某一盏灯的灯丝如果断了，其它路灯将全都不亮，这显然是不可能的。
【解答】马路上的路灯应该是并联的。
【说明】马路上路灯的控制开关安装在干路上，便能控制所有的灯。
【例2】如图1所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。
当S1，S2闭合时，能亮的灯是______，它们是______联的。
当S1闭合、S2断开时，能亮的灯是______。
【分析】当S1，S2断开时，电流从正极流出经过L1再经过L3流回负极，因此L1，L3亮，是串联的。
当S1，S2闭合时，L1被短路，电流从正极流出经过S1后分为两路，分别经过L2和L3再合为一路流回负极，因此L2，L3亮，是并联的。
当S1闭合、S2断开时，L1被短路，L2是开路，因此只有L3亮。
【解答】L1，L3，串；L2，L3，并；L3。
【说明】判断哪些灯能亮时，一般看是否有电流通过；判断连接方式时，可根据串联、并联电路的特点判断。
【例3】S要控制L1和L2，S必在L1，L2的干路中，且L1，L2并联。
因此可以先把S与L1串联后，再把L2与L1并联，让S在干路中。
【解答】如图3所示。
【例4】如图4所示的三个电路图，哪是串联电路？哪是并联电路？【分析】判断电路是串联的还是并联的，最好的办法是从图中电源的正极出发，用铅笔轻轻地沿电流的路径“走”上一圈，回到电源的负极。
在这一圈中，如果一直没有“分岔”，即出现支路，各支路电流汇合反又流回负极，这是并联电路。
因此，关键的一步是先找到电源，无论图中的电源在何处，都要从电源的正极出发，“走”一圈，结论就出来了。
【解答】图4(1)为串联电路，图4(2)和(3)为并联电路。

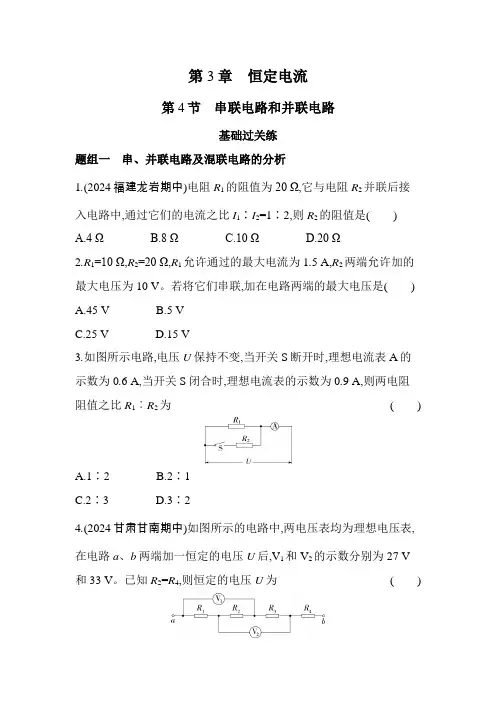

鲁科版高中物理必修第三册第3章恒定电流第4节串联电路和并联电路练习含答案
第3章恒定电流第4节串联电路和并联电路基础过关练题组一串、并联电路及混联电路的分析1.(2024福建龙岩期中)电阻R1的阻值为20 Ω,它与电阻R2并联后接入电路中,通过它们的电流之比I1∶I2=1∶2,则R2的阻值是()A.4 ΩB.8 ΩC.10 ΩD.20 Ω2.R1=10 Ω,R2=20 Ω,R1允许通过的最大电流为1.5 A,R2两端允许加的最大电压为10 V。
若将它们串联,加在电路两端的最大电压是() A.45 V B.5 VC.25 VD.15 V3.如图所示电路,电压U保持不变,当开关S断开时,理想电流表A的示数为0.6 A,当开关S闭合时,理想电流表的示数为0.9 A,则两电阻阻值之比R1︰R2为()A.1∶2B.2∶1C.2∶3D.3∶24.(2024甘肃甘南期中)如图所示的电路中,两电压表均为理想电压表,在电路a、b两端加一恒定的电压U后,V1和V2的示数分别为27 V 和33 V。
已知R2=R4,则恒定的电压U为()A.40 VB.60 VC.80 VD.100 V5.(2024河南南阳期中)如图所示,图线1表示的导体的电阻为R1,图线2表示的导体的电阻为R2,则下列说法正确的是()A.R1∶R2=3∶1B.把R1拉长到原来的3倍长后电阻等于3R2C.将R1与R2串联后接于电源上,则功率之比P1∶P2=3∶1D.将R1与R2并联后接于电源上,则电流之比I1∶I2=1∶3题组二电表的改装6.(2024山东聊城期中)电流表的内阻R g=200 Ω,满偏电流I g=500 μA,现欲把此电流表改装成量程为0~1 V的电压表,正确的方法是()A.应串联一个0.1 Ω的电阻B.应并联一个0.1 Ω的电阻C.应串联一个1 800 Ω的电阻D.应并联一个1 800 Ω的电阻7.(2023天津耀华中学期中)如图所示的电路中,小量程电流表的内阻R g=100 Ω,满偏电流I g=1 mA,R1=900 Ω,R2=100Ω。

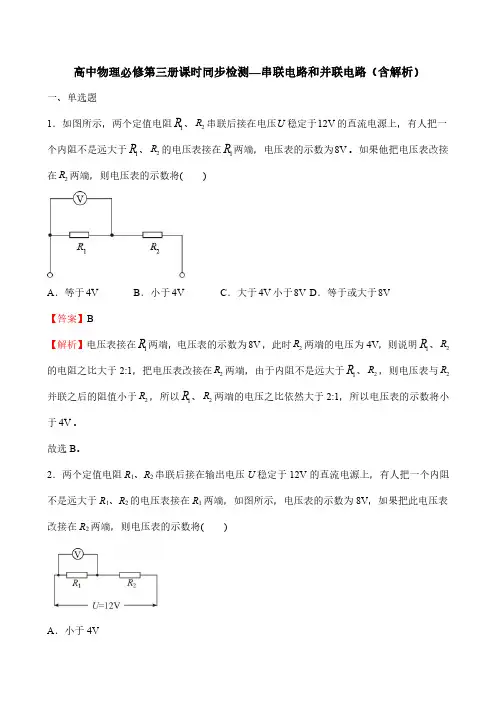

高中物理必修第三册课时同步检测—串联电路和并联电路(含解析)
高中物理必修第三册课时同步检测—串联电路和并联电路（含解析）一、单选题1．如图所示，两个定值电阻1R、2R串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于1R、2R的电压表接在1R两端，电压表的示数为8V。
如果他把电压表改接在2R两端，则电压表的示数将()A．等于4V B．小于4V C．大于4V小于8V D．等于或大于8V【答案】B【解析】电压表接在1R两端，电压表的示数为8V，此时2R两端的电压为4V，则说明1R、2R 的电阻之比大于2:1，把电压表改接在2R两端，由于内阻不是远大于1R、2R，则电压表与2R 并联之后的阻值小于2R，所以1R、2R两端的电压之比依然大于2:1，所以电压表的示数将小于4V。
故选B。
2．两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将()A．小于4VB ．等于4VC ．大于4V 而小于8VD ．等于或大于4V 【答案】A【解析】当电压表接在R 1两端时，电压表的示数为8V ，则R 2的电压为4V ，根据串联电路的电压分配规律，电压表与R 1并联电阻是R 2的两倍。
当把电压表接在R 2的两端时，R 1的阻值将大于电压表与R 2并联的电阻阻值的两倍，所以R 1的电压将大于8V ，即电压表的示数将小于4V 。
故选A 。
3．如图所示，考虑两表内阻的影响，用两表示数算出的U R I=测()A ．比R 的真实值小B ．比R 的真实值大C ．引起误差的原因是电压表分流D ．引起误差的原因是I 偏小【答案】B【解析】此电路引起误差的原因是电流表的分压作用，使得电压的测量值偏大，则由U R I=测可知，电阻的测量值比R 的真实值大。
故选B 。
4．一个电流表的满偏电流I g =1mA ，内阻为100Ω，要把它改装成一个量程为3V 的电压表，则应在电流表上()A ．串联一个3kΩ的电阻B ．串联一个2.9kΩ的电阻C ．并联一个3kΩ的电阻D ．并联一个2.9kΩ的电阻【答案】B【解析】据电压表的改装原理可知，应串联一个分压电阻，阻值为30.001100Ω 2.9kΩ0.001R -⨯==B 正确。

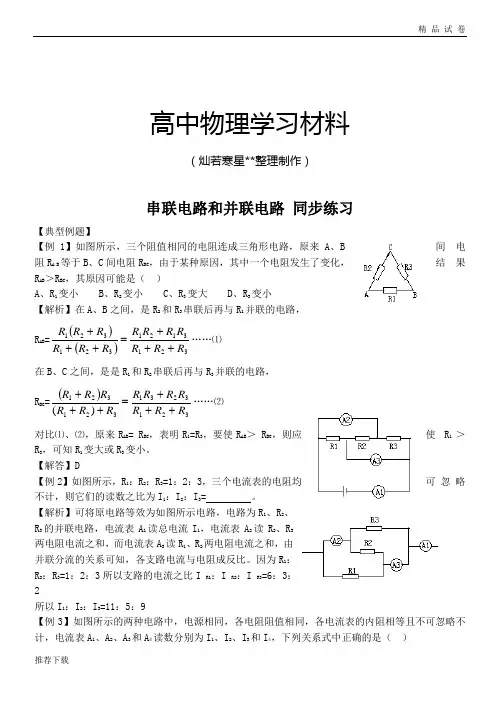

人教版高中物理选修3-1串联电路和并联电路同步练习(8)
高中物理学习材料（灿若寒星**整理制作）串联电路和并联电路 同步练习【典型例题】【例1】如图所示，三个阻值相同的电阻连成三角形电路，原来A 、B 间电阻R A B 等于B 、C 间电阻R BC ，由于某种原因，其中一个电阻发生了变化，结果R AB ＞R BC ，其原因可能是（ ）A 、R 1变小B 、R 2变小C 、R 3变大D 、R 3变小 【解析】在A 、B 之间，是R 2和R 3串联后再与R 1并联的电路， R AB =()()3213121321321R R R R R R R R R R R R R +++=+++……⑴在B 、C 之间，是是R 1和R 2串联后再与R 3并联的电路， R BC =()3213231321321)(R R R R R R R R R R R R R +++=+++……⑵对比⑴、⑵，原来R AB = R BC ，表明R 1=R 3，要使R AB ＞ R BC ，则应使R 1＞R 3，可知R 1变大或R 3变小。
【解答】D【例2】如图所示，R 1：R 2：R 3=1：2：3，三个电流表的电阻均可忽略不计，则它们的读数之比为I 1：I 2：I 3= 。
【解析】可将原电路等效为如图所示电路，电路为R1、R2、R 3的并联电路，电流表A 1读总电流I 1，电流表A 2读R 2、R 3两电阻电流之和，而电流表A 3读R 1、R 2两电阻电流之和，由并联分流的关系可知，各支路电流与电阻成反比。
因为R 1：R 2：R 3=1：2：3所以支路的电流之比I R1：I R2：I R3=6：3：2所以I 1：I 2：I 3=11：5：9【例3】如图所示的两种电路中，电源相同，各电阻阻值相同，各电流表的内阻相等且不可忽略不计，电流表A 1、A 2、A 3和A 4读数分别为I 1、I 2、I 3和I 4，下列关系式中正确的是（ ）A 、I 1=I 3B 、I 1＜I 4C 、2I 2= I 1D 、I 2＜I 3+I 4【解析】设电流表内阻为R g ，图甲、乙的外电阻分别为R a 、R b 则 R a =R g +()gg R R R R R ++2R b =2R R g +R a - R b =()g gg R R R RR ++2232＞0由于甲图的总电阻大于图乙的总电阻，根据I=E/（r+R 总），图甲总电流I 2将小于图乙的总电流I 3+I 4选顶D 正确图甲中，与A 1串联的支路电阻值较大，所以这一支路的电流I 1小于另一支路的电流I ，即I 1＜I 2/2，因I 2＜2I 4，选顶B 也正确。

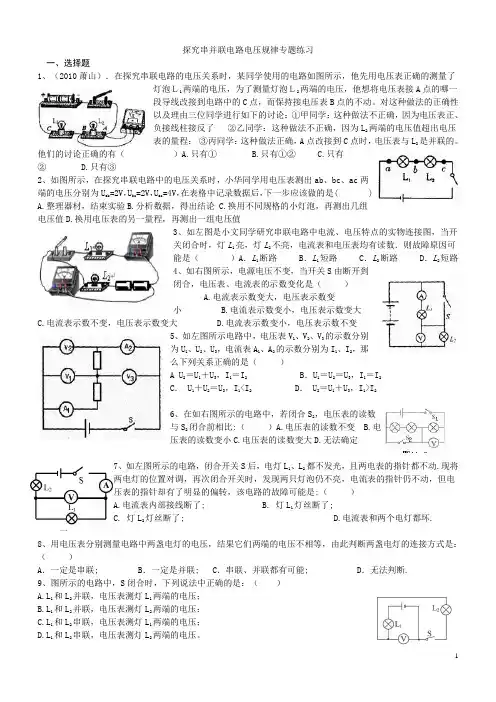

探究串并联电路电压规律专题练习
探究串并联电路电压规律专题练习一、选择题1、（2010萧山）．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡Ｌ1两端的电压，为了测量灯泡Ｌ2两端的电压，他想将电压表接A点的哪一段导线改接到电路中的C点，而保持接电压表B点的不动。
对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了②乙同学：这种做法不正确，因为L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与L2是并联的。
他们的讨论正确的有（）A.只有① B.只有①② C.只有② D.只有③2、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是( )A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电压值D.换用电压表的另一量程，再测出一组电压值3、如左图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路4、如右图所示，电源电压不变，当开关S由断开到闭合，电压表、电流表的示数变化是（）A.电流表示数变大，电压表示数变小 B.电流表示数变小，电压表示数变大C.电流表示数不变，电压表示数变大D.电流表示数变小，电压表示数不变5、如左图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A U2＝U1＋U3，I1＝I2 B．U1＝U2＝U3，I1＝I2C． U1＋U2＝U3，I1<I2 D． U2＝U1＋U3，I1>I26、在如右图所示的电路中，若闭合S2，电压表的读数与S2闭合前相比:（）A.电压表的读数不变 B.电压表的读数变小C.电压表的读数变大D.无法确定7、如左图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是:（）A.电流表内部接线断了;B. 灯L1灯丝断了;C. 灯L2灯丝断了;D.电流表和两个电灯都坏.8、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（）A．一定是串联; B．一定是并联; C．串联、并联都有可能; D．无法判断.9、图所示的电路中，S闭合时，下列说法中正确的是：（）A.L1和L2并联，电压表测灯L1两端的电压；B.L1和L2并联，电压表测灯L2两端的电压；C.L1和L2串联，电压表测灯L1两端的电压；D.L1和L2串联，电压表测灯L2两端的电压。
高中物理 2串联电路和并联电路同步练习高二物理试题
实蹲市安分阳光实验学校4 串联电路和并联电路A组1.电流表的内阻R g=200 Ω,满刻度电流值I g=500 μA,现欲把此电流表改装成量程为1.0 V的电压表,正确的方法是()A.串联一个0.1 Ω的电阻B.并联一个0.1 Ω的电阻C.串联一个1 800 Ω的电阻D.并联一个1 800 Ω的电阻解析:电流表改装成电压表,串联电阻,电阻两端的电压U’=U-U g=1 V-200×500×10-6 V=0.9 V,R==1 800 Ω。
答案:C2.如图所示,甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成的,下列说法正确的是()①甲表是电流表,R增大时量程增大②甲表是电流表,R增大时量程减小③乙表是电压表,R增大时量程增大④乙表是电压表,R增大时量程减小A.①③B.①④C.②③D.②④解析:电压表串联电阻分压,电流表并联电阻分流。
所以甲表为电流表,乙表为电压表。
并联电路中电阻大时分流少,所以R增大时量程减小;串联电路中电阻大时分压多,所以R增大时量程增大。
答案:C3.如图所示,4个电阻串联于某电路中,已测出U AC=9 V,U BD=6 V,R2=R4,则U AE为()A.3 VB.7.5 VC.15 VD.条件不足,无法判解析:四个电阻串联,根据电压关系可知U AC+U BD=15 V=I(R1+R2+R2+R3)已知R2=R4,则U AC+U BD=U AE。
答案:C4.两个值电阻R1、R2串联后接在输出电压U恒为12 V的直流电源上。
有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图),电压表的示数为8 V,如果他把此电压表改接在R2两端。
则电压表的示数将()A.小于4 VB.于4 VC.大于4 V小于8 VD.于或大于8 V解析:当电压表接在R1两端时,其示数为8 V,则此时电阻R2两端的电压为4 V,将R1与R V并联后的电阻用R1V表示,则R1V∶R2=8∶4=2∶1,即R1V=2R2,由于R1>R1V,则R1>2R2。
高中物理练习11电路(含答案)
练习1——电路一、基础知识：1、基本概念和定律；2、串并联电路、电表的改装；3、闭合电路欧姆定律。
4、实验设计C1、（09天津）.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。
由电流表和电压表得到的多组读数描绘出的U-I图象应是注意：U-I图中：靠近U轴电阻大，向U轴弯曲电阻变大B2、（07海南）.一白炽灯泡的额定功率与额定电压分别为36 W与36 V。
若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率A．等于36 W B．小于36 W，大于9 W C．等于9 W D．小于9 WA3、（08重庆）.某同学设计了一个转向灯电路（如图），其中L为指示灯，L1、 L2分别为左、右转向灯，S为单刀双掷开关，E为电源，当S置于位置1时，以下判断正确的是B.L1亮，其功率等于额定功率C.L2亮，其功率等于额定功率4、如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=4Ω时，电路中标有“3V, 6W”Ω的小型直流电动机D都恰能正常工作.试求：⑴电路中的电流大小；⑵电动机的额定电压；⑶电动机的输出功率．⑴灯泡L正常发光，电路中的电流为I=P/U=6/3=2A⑵由闭合电路欧姆定律可求得，电动机的额定电压为 UD=E－I(r+R)－UL=20－2×（1＋4）－3＝7V⑶电动机的总功率为P总＝IUD＝2×7＝14W 电动机的热功率为P热＝I2RD＝22×0.5＝2W电动机的输出功率为P出＝P总－P热＝14－2＝12WBD 5、如图所示，电阻R=20Ω，电动机的绕组电阻R ′＝10Ω．当开关打开时，电流表的示数是I ，电路消耗的电功率为P 。
当开关合上后，电动机转动起来。
若保持电路两端的电压不变，电流表的示数I ′和电路消耗的电功率P ′应是A ．I ′＝3IB ．I ′＜3IC ．P ′＝3PD ．P ′＜3PB6、（07重庆）.汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ，若电源电动势为12.5 V ，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了A ．35.8 WB ．43.2 WC ．48.2 WD ．76.8 W注意：四、焦耳定律：电热:Q=I 2Rt1、纯电阻电路：电功=电热，电功率=热功率 U=IR1、非纯电阻电路：电功>电热，电功率>热功率 U>IR1、a 为电源的U-I 图象；b 为外电阻的U-I 图象；2、a 的斜率的绝对值表示内阻大小；b 的斜率的绝对值表示外电阻的大小;3、两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示电源的输出功率；当两个斜率相等时（即内、外电阻相等时)图中矩形面积最大，即输出功率最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）.B7、（09年全国Ⅱ）图为测量某电源电动势和内阻时得到的U-I 图线。
串并联电路识别专题练习
一、选择题: 识别串联电路和并联电路专题1、如下图的电路中，闭合开关时，以下说确的是〔〕A.两灯泡串联B.电流表测的是总电流 C.电流表测的是L 的电D.电流表测的是L 的电流 122、如下图，要使灯泡L 2并联在电路中，那么三个开关 的断开、闭合情况是〔〕 A.S 、S 闭合，S 断开B.S 、S 闭合，S 断开1 32231 C.S 闭合，S 、S 断开D.S 闭合，S 、S 断开2 13123〔2〕〔3〕 3、如下图电路，要使灯泡L 和L 组成串联电路，应该〔〕 12A.只闭合SB.只闭合SC.同时闭合S 和SD.同时闭合S 和S 3212134、如下图的电路中，使两盏灯都有电流流过的操作是〔〕 A.5、 A.6、 A. B. C.D.开关S 、S 、 12 如下图电路， 只闭合SB. 3 S 3都闭合B.只闭合开关S 2、S 3C •只闭合开关S 2D •只闭合开关S 要使灯泡L 和L 组成并联电路，应该〔〕 12只闭合SC.同时闭合S 和SD.112 〕 如下图，以下分析正确的选项是〔 只闭合S 时，L 发光、L 不发光，A 测L 电流 12122 只闭合S 时，L 发光、L 不发光，A 测L 电流21211 闭合S 、S 时，L 、L 并联，A 测L 电流闭合S 、S 时，L 、L 串联，A 、A 示数相等 7、如下图的电路，当开关S 闭合后〔 A. B. C. D. 8、A.B. C. D. .1 9、如下图的电路中〔 A. B. C. D. 假设甲表是电压表， 假设甲表是电流表， 假设甲表是电压表， 假设甲表是电流表， 乙表是电流表,乙表是电流表，乙表是电压表，乙表是电压表， 〕 那么电阻R 2那么电阻R 串那么电阻R 。
那么电阻R 1| 并联 联串联并联R1R2—©— 对如下图电路的分析，错误的选项是〔〕当断开S 、S ,闭合S 时，R 与R 为串联 12312 当断开S ，闭合S 、S 时，R 与R 为并联当断开S ，闭合S 、S 时，R 与R 为串联 1'23'12只要同时闭合S ］、S ，就会出现短路现象13〕 假设S 、S 和S 都闭合时，那么L 和L 并联 12312假设S 、S 和S 都闭合时，那么L 和L 串联1 2312假设S 断开、S 和S 闭合时，那么L 和L 串联 1212 假设S 断开、S 和S 闭合时，那么L 和L 并联2 1312 10、分析图中各开关的断开与闭合所形成的电路情况，正确的选项是〔〕1——®™®■b三1 A. 只闭合S 、S 时，灯L 、L 串联 2312 B. 只闭合S 时，灯L 、L 串联112在如下图的各电路图中，能反映出七、A. B.C. 只闭合S 、S 时，灯L 亮L 不亮12’12D. 同时闭合S 、S 、S 时，灯L 、L 并联123’1211、一种声光报警器的电路如下图，各元件均能正常工作，对可能出现的现象描述正确的选项是〔〕 A.灯亮，铃一定响B.铃响，灯一定亮C.灯亮，铃一定不响D .铃响，灯一定不亮12、如下图电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的选项是〔〕 A.电灯亮，电铃响B.电灯亮，电铃不响C.电灯不亮，电铃响D.电灯不亮，电铃不响13、如下图的电路，耍使灯L 和L 并联、应当〔〕12A.闭合s 和s ，断开sB .闭合s 和s,断开s12’313’2 C.闭合s 和s ，断开sD .闭合s 、s 和s23’112314、在如下图的电路中，为使灯弋与］并联，应〔〕 A.闭合开关S 、S,断开SB.闭合开关S 、S,断开S1 2’313’2 C.闭合开关S 、S,断开SD.同时闭合开关S 、S 、S23’112315、如下图电路，电源电压为6V 不变.L 、L 是额定电压为6V,电阻为10Q的一样灯泡〔忽12略温度对灯泡电阻的影响〕.以下说法中，正确的选项是〔〕A. 当仅闭合S 、S 时，L 、L 都不能正常发光1212B. 当仅闭合S 、S 时，L 亮、L 不亮23'12 C. 当仅闭合S 、S 时，电流表的示数为0.3A 13D. 当仅闭合S3时，电路总电阻为20016、如下图的四个电路图中，各开关都闭合后，灯泡弋与］串联的是〔丨1218、如下图的电路中，小灯泡弋和］都标有“3V0.25A“字样,源由2节1.5V 的干电池组成.那么以下说法中错误的选项是〔A. S 闭合后，L 「L 2并联，且都能发光B. S 闭合后，电路将发生短路C. 要想使L 、L 串联，可去掉导线b1217、 〕D.假设将导线M从接线柱B改接到A上，那么两灯都能正常发光19、节日用的小彩灯，在一个灯坏了之后，其他的灯泡都不能正常工作，那么这些小彩灯〔〕A.—定是串联B.可能是串联，也可能是并联C.一定是并联D.无法判定20、有一个看不见部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒•闭合开关，两个灯泡都发亮，断开开关，两个灯泡都熄灭.在不翻开盒子的情况下，小玲为了判断两个灯泡的连接方式，把其中一个灯泡拆下，闭合开关，观察另一个灯泡.以下说确的是〔〕A.如另一个灯还亮，那么原来两灯是并联B.如另一个灯还亮，那么原来两灯是串联C.如另一个灯不亮，那么原来两灯是并联D.以上说法都不对21、〔A. B. C. D. 22、分析图中各开关的断开与闭合所形成的电路情况，正确的选项是〕只闭合S 、S 时，灯L 、L 串联2312只闭合S 时，灯L 、L 串联 只闭合S 、S 时，灯L 亮L 不亮12’12同时闭合S 、S 、S 时，灯L 、L 并联123’12列电路图中，开关S 闭合后，两个电阻并联的是〔23、 A. B. C. D. 24、 A. C.25、 1R1 b1r I ———IR— o111对如下图电路的分析，错误的选项是〔〕当断开S 、S ,闭合S 时，R 与R 为串联当断开S ，闭合S 、S 时，R 与R 为并联当断开S ，闭合S 、S 时，R 与R 为串联只要同时闭合S ］、S 3，就会出现短路现象如下图的电路中，使两盏灯都有电流流过的操作是〔开关S 、S 、S 都闭合B.只闭合开关S 、S12323只闭合开关SD.只闭合开关S21一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需 要它们同时工作•评价图5所示的电路，你认为符合上述要求的是〔〕26、如下图的电路中，要使电阻R 和R?组成并联电路，那么应将〔A.S 闭合，S 、S 断开B.S 闭合，S 、S 断开213312 C.S 、S 闭合，S 断开D.S 、S 闭合，S 断开1223127、关于生活中的一些电路连接，以下判断不正确的选项是〔〕 A. 节日的夜晚，装扮淮河畔小树的小彩灯是串联的B. 道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的A—S D 〕SD.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联29、如下图的电路中，开关s 闭合后，小灯泡L 2均正常发光，那么以下说确的是〔〕A.L 和L 在电路中并联B.L 和L 在电路中串联1212C.甲是电流表，乙是电压表D.甲是电压表，乙是电流表30、用一个开关控制两个灯，这两个灯的连接方式〔〕A .一定是串联B.—定是并联C.可能串联，也可能并联D.串联、并联都不行31、家用电吹风机的电路如下图，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S 时，以下说确的是〔〕A.接通1,2时电吹风出凉风B.接通1,2时电吹风出热风C.接通2,3时电吹风出热风D.接通3,4时电吹风出凉风32、要使图中的两盏电灯L 和L 并联，那么开关S 、S 和S 应〔〕12123A.S 接通，S 、S 断开B.S 接通，S 和S 断开312213 C.S 、S 接通，S 断开D.S 、S 接通，S 断开12313233、把一个电池组、两盏电灯和一个开关用导线连接起来，使两盏电灯发光，这时断开开关，以下判断正确的选项是〔〕A.假设两灯都不亮，那么这两盏灯一定是串联B.假设两灯都不亮，那么这两盏灯一定是并联的C.假设只有一盏灯亮，那 么这两盏灯一定是串联的D.假设只有一盏灯亮，那么这两盏灯一定是并联的34、如图所示的电路中，电源电压保持不变•闭合开关S 2，两个灯泡L 2都正常发光；假设开关S 2断开，那么〔〕 A. 灯泡L 熄灭，灯泡L 亮度37、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温.在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光.如下图的电灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮.这里剑相当于“开关〃，选 项中能反映上述比赛原理的电路图是〔〕A. 41、 A. C. 42、B.C.如图是一种声光报警器的电路图，闭合开关s 和s 后会出现〔12灯亮、铃响B.灯亮，铃不响灯不亮，铃响D.灯不亮，铃不响某机要室大门是由电动机控制的，钥匙〔电路开关〕分别由两名工作人员保管，单把钥匙无法翻开•图中符合要求的电路是〔〕A.<3 —1|~~D.开关断开时，照明灯熄灭，指示灯会发出微弱的光，以便夜间显 路图中能符合要求的是〔〕38、如图甲所示，家庭照明灯的一种按键开头上有一个指示灯，在实际使用中发现，当开关闭合时，只有照明灯发光；示开关的位置•据此开关的控制特性，能正确表示照明灯〔L 〕和指示灯〔L 〕12连接方式的电路图是图中的〔〕A39、小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，假设四个车门中任意一个车门〔相当于开关〕未关好，该指示灯会发光.在如下图的电路中，你认为符合要求的是：〔〕D40、小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯.只要四个车门中有一个没关闭〔此时装在车门上的电路开关处于断开〕，指示灯就发光提醒.下面四个电路中，能表达该装置工作原理的是〔〕B. C.AA.B.C.D.43、汽车中有如下图的电路•电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电路中，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时〔〕A.红、绿灯都亮B.红、绿灯都不亮C.红灯亮，绿灯不亮D.红灯不亮，绿灯亮44、教室走廊里的电灯是由对声和光敏感的开关控制着的，“光控"开关只会在夜间闭合，“声控〃开关在有声音的时候自动闭合，过一会又自动断开，这样电灯只会在夜晚有声音时47、为了生活方便，卧室里的同一个照明灯通常用两个开关控制.D.一个安装在进门处，另45、投影机的光源是强光灯泡，发光时必须用风扇给它降温.现想设计投影仪的电路，要求带动风扇的电动机选启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光.图中符合设计要求的是〔〕46、抽油烟机装有照明灯和排气扇.使用中，有时需要它们单独工作，有时需要它们同时工作.如下图的四个电路中，你认为符合上述要求的是〔〕个在床头附近，操作任意一个开关均可以开灯、关灯.下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是〔〕48、如下图的电路中，甲、乙、丙为电流表或电压表•闭合开关S后,要使小灯泡L2均能发光并且组成串联电路.那么〔〕A.甲为电流表，乙、丙为电压表B.乙为电流表，甲、丙为电压表C.甲为电压表，乙、丙为电流表D.乙为电压表，甲、丙为电流表49、火车的车厢后面有两间厕所，只有当两间厕所的门都关上时〔每扇门的插销相当于一个开关〕，车厢中的指示牌的指示灯才会发光，指示牌就会显示“厕所有人〃字样，如下图,提醒旅客厕所都有人•你认为最符合上述要求的电路图是〔〕吐町650、家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关.使用时转动旋钮即可使熨斗加热到所需的温度.图是电熨斗的电路图.旋转多挡开关可以改变1、2、3、4之间的连接情况.现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图5中的哪一幅〔D.二、填空题1、如下图，汽车在转向前，司时机拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为；司机所拨动的这根横杆就相当于电路中的.2、电与我们生活息息相关，一般家用电器通常以联的方式接入电路.家庭电路中照明灯泡与控制它的开关之间是联的，电冰箱、电视机、电灯等用电器的连接方式是联；教室里的电风扇与日光灯是联，电风扇正常工作时电压为V.路灯给市民出行带来方便，给城市增添异彩.我们发现同排路灯即使一盏灯烧了，其它仍然亮着，这是因为各盏路灯间的连接方式是〔选填“串联〃或“并联〃〕；3、如图是电冰箱的简化电路图•图中L 是电冰箱的照明灯，M 是压缩机用的电动机.开关S 、S 都闭合时，L 与M 〔选填“串联"或“并12联"〕.S 2中属于温控开关的是.4、如图是简化了的电冰箱的电路图.图中M 是压缩机的电动机，L 是电冰箱部的照晚灯.当电冰箱接入电路后，关闭了电冰箱的门时，开关S 与S 的状态是；当又翻开正在工作的电冰箱门时，开关S 与121S 的状态是25、在进展英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的•它们的连接方式是联，原因是它们〔选填“能〃或“不能〃〕独立工作.6、二极管是电子电路的重要元件，它的电路符号为：-^P ，当电流从它A 端流入时，二极管的电阻很小，可视为二极管短路.当电流从它B 端流入时，二极管的电阻很大，可视为二极管断路.〔1〕如图灯L 、L 的连接方式是12B.B.A.C.〕2〔串联还是并联〕；〔2〕当开关S闭合后，L2〔亮或不亮〕.7、小明家新安装了一台浴霸，供浴室照明和取暖使用，浴霸是由1个照明灯和4个取暖灯组成的，照明灯和取暖灯可以单独使用，它们是联，翻开取暖灯一段时间后，浴室空气的能将〔填“变大'’“变小'’或“不变〃〕，为了平安〔填“能〃或“不能〃〕用湿手触摸开关.8、如下图的电路，不允许同时闭合的开关是，假设要L与L构成并联电路，应闭合的开关12是，假设只闭合S],那么灯发光.9、路灯总是同时亮，同时灭，它们的连接方式一定是联的；它们所消耗的电能可以用表来测量.10、如下图是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝.将插头插入插座，假设只闭合开关S]，电吹风吹出的是风；假设将开关£、s2都闭合，电吹风吹出的是风•〔热/冷〕11、如图，甲是，乙是，可组成两灯并联电路〔填小灯泡或电流表〕12、现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间的用电器才能使用.房卡的作用相当于家庭电路中的，房间里各用电器之间是的•13、小宇翻开家中的冰箱门，看到冰箱的指示灯亮着，而压缩机并没有工作，从而他判断出冰箱的指示灯和压缩机是〔填“串联〃或“并联〃〕的；当他翻开冷冻室的门时，看以侧壁上有很多霜，这是水蒸气〔填物态变化的名称〕形成的，当他拿起湿抹布去擦时，抹布却粘在了侧壁上，这是因为抹布上的水〔填物态变化的名称〕形成的.14、如下图，假设将某一导体接到电路A、B之间，那么导体与灯泡是联的•如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比拟灯泡的来判断不同导体电阻的大小；假设两个导体的电阻差异不大，那么必须用表替换灯泡，作更为准确的判断.15、如下图，当开关闭合，其它开关断开时，L、L串联；当开关12闭合，其它开关断开时L、L并联.1216、家庭电路中，电饭锅和其它用电器之间是联的；电饭锅是利用电流的效应工作的.家用电器通常是以的方式接入电路.电暖器主要利用电流的效应来工作；电磁起重机主要利用电流的效应来工作.17、双筒洗衣机分洗涤筒和脱水筒,分别由两个电动机来带动,这两个电动机应该是联的.〔填“串〃或“并〃〕家庭电路中各用电器与插座都是联的，18、如图：要使灯L、L组成串联电路，那么应闭合开关；要使灯L、121L2组成并联电路，那么应闭合开关•开关不能同时闭合，原因是.三、实验设计：1、在学习电路的连接方式容时，教师带了-个如下图的教学示教板，外观上只能看到两个灯泡和一个开关，王亮同学感到好奇，乘教师不注意，将开关合上，结果看到两个小灯泡都发光，-时无法确定电路是串联还是并联，仔细观察发现有一处接头露在外面，以下两种简单判断方法是否可行？请你在表中空格填写“可行〃或“不可行〃•方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联方法2把接线头拧开使电线断开两灯熄灭两灯一定是串联2、某校建教学楼、实验楼、图书馆接各一幢，每幢楼需要安装一个电铃，以便传递作息时间的信息，要求三个电铃用一个单刀多掷开关控制，同时每个电铃的工作互不影响，请你设计一个电路的原理图，电路元件从图中选取.〔导线用笔画线表示〕_ft_d兌3、黑盒问题：某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，如下图•用导线连接A、B,铃响灯亮；用导线连接A、C,铃更响，灯不亮；用导线连接B、C,铃不响，灯不亮•试画出此装置的部电路图.word.zl.。
高中物理【串联电路和并联电路】专题训练
高中物理【串联电路和并联电路】专题训练[A 组 基础达标练]1．在如图所示的电路中，通过电阻R 1的电流I 1是( )A.UR 1 B.U R 2 C.U 2R 2D.U 1R 1＋R 2解析：电阻R 1与R 2串联，电流相等，由欧姆定律可知，I 1＝U 1R 1＝U 2R 2＝UR 1＋R 2，故C 正确。
答案：C2．三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图所示的四个图中等效电阻(即总电阻)等于4 Ω的是( )解析：由电阻的串联、并联特点可知选项A 中的总电阻为18 Ω，选项B 中的总电阻为2 Ω，选项C 中的总电阻为4 Ω，选项D 中的总电阻为9 Ω，故C 正确，A 、B 、D 错误。
答案：C3．如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个电阻箱R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表。
以下结论正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对解析：电压表中的串联电阻起分压作用，电流表中的并联电阻起分流作用，所以甲表为电流表，乙表为电压表。
并联电路电阻大时分流少，所以R 增大时量程减小；串联电路电阻大时分压多，所以R 增大时量程增大，故B 正确。
答案：B4．如图所示，图线1表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是( )A ．R 1∶R 2＝1∶3B ．R 1∶R 2＝2∶3C ．将R 1与R 2串联后接于电源上，则电流之比I 1∶I 2＝1∶3D ．将R 1与R 2并联后接于电源上，则电流之比I 1∶I 2＝1∶3解析：根据I -U 图像知，图线的斜率表示电阻的倒数，所以R 1∶R 2＝1∶3，故A 正确，B 错误；串联电路电流相等，所以将R 1与R 2串联后接于电源上，电流之比I 1∶I 2＝1∶1，故C 错误；并联电路中各支路电压相等，电流之比等于电阻的反比，所以将R 1与R 2并联后接于电源上，电流之比I 1∶I 2＝3∶1，故D 错误。
16.2串并联电路电压的规律专项练习题
专题练习题知识点回忆：1、串联电池组两端的电压等于每节电池两端电压之。
公式：U＝2、几节干电池并联组成的电池组总电压等于。
公式：U＝=3、串联电路的电压规律：串联电路两端的总电压等于各局部电路两端电压之。
公式：U＝4、并联电路的电压规律：并联电路各支路两端的电压。
公式：U＝=专题练习：一、填空题1、市面上有一种节日彩灯工作时的电压要控制在24 V,如果要用干电池作电源,至少要节干电池串联;如果接在220 V的家庭电路中,至少需要串联只这种灯泡.2. 如右图甲所示,是用电压表测量电压的实验电路图,电压表所用量程不明,闭合开关后,电压表V1、V2的指针位置分别如图乙、丙所示。
那么电压表V1、V2的读数分别为、,L2两端的电压为。
3. 如下图,电源为四节新的干电池串联而成,电压表V1的读数为3.6 V,那么电压表V的读数是V,V2的读数是V。
4. 如右图所示,闭合开关S,发现电灯L1、L2均不亮,电流表无示数,说明电路存在故障,用电压表进展检测,发现a、b 间电压为0,b、c和a、c间电压均为3 V,那么电路的故障是.5. 如右图所示,电源电压是3 V且不变,S闭合后电压表示数为V,那么灯L2两端的电压为V;假设断开开关,电压表示数(填“变大〞、“变小〞或“不变〞).6. 如右图所示电路中,电流表A1的示数是 A,A2 A,电压表V的示数是6 V,那么L1两端电压为,L1中的电流为,L2两端电压为,L2中的电流为。
7. 甲和乙两灯的额定电压均为6 V，右图是甲、乙两灯的电流随其两端电压变化的曲线。
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路平安，电路的工作电流应为________A，电源电压最大为________V。
8.某同学连接的电路如右图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为V,那么L1两端的电压为,L2两端的电压为。
9.如右图甲所示,当开关S由接B点转到接点A时,电压表示数变化如图乙所示,那么灯泡L2两端的电压是V,电源电压是V。
高中物理 第二章 直流电路 第3节 电阻的串联、并联及其应用练习(含解析)教科版选修3-1
第3节 电阻的串联、并联及其应用 一、单项选择题 1.如图所示电路由8个不同的电阻组成，已知R 1＝12 Ω，其余电阻阻值未知，测量A 、B 间的总电阻为4 Ω.今将R 1换成6 Ω的电阻，则A 、B 间的总电阻变为( )A ．6 ΩB ．4 ΩC ．3 ΩD ．2 Ω解析：不管这8个不同的电阻连接有多复杂，都可将除R 1之外的其他部分看成一个电阻R 2，由并联电阻计算公式可得R AB ＝R 1R 2R 1＋R 2＝4 Ω，将R 1＝12 Ω代入可得R 2＝6 Ω；将R 1换成6 Ω的电阻后R AB ′＝R 1′R 2R 1′＋R 2＝3 Ω，故选项C 正确．答案：C2.如图所示，电阻R 1、R 2、R 3、R 4满足R 1∶R 2∶R 3∶R 4＝1∶2∶3∶4，则当A 、B 间接上直流电压时，流过R 1、R 2、R 3、R 4的电流之比I 1∶I 2∶I 3∶I 4为( )A ．1∶2∶3∶4B ．3∶2∶1∶6C ．6∶3∶2∶11D ．3∶2∶1∶4解析：设流过R 4的电流为I ，R 1∶R 2∶R 3＝1∶2∶3，由电流分配与电阻成反比可知，流过R 1、R 2、R 3的电流之比为I 1∶I 2∶I 3＝6∶3∶2，故I 1＝611I ，I 2＝311I ，I 3＝211I ，故I 1∶I 2∶I 3∶I 4＝6∶3∶2∶11，故C 正确． 答案：C3．有一只电压表，它的内阻是100 Ω，量程为0.2 V ，现要改装成量程为10 A 的电流表，电压表上应( )A ．并联0.002 Ω的电阻B ．并联0.02 Ω的电阻C ．并联50 Ω的电阻D ．串联4 900 Ω的电阻解析：改装前电压表的满偏电流为I g ＝U g R g ＝0.2 V 100 Ω＝2×10－3 A ， 由电流表的改装原理可知需再并联一只R x 的电阻，R x ＝U g I －I g ＝0.210－2×10－3Ω＝0.02 Ω， 故选项B 正确．答案：B4.如图所示电路，滑动变阻器R 1的总阻值是200 Ω，定值电阻R 2的阻值是300 Ω，电源电压是6 V ，且保持不变，内阻忽略不计．当滑动变阻器的滑片P 由a 点滑到b 点时，电压表的变化是( )A ．2.4～6 VB ．3.6～6 VC ．6～3.6 VD ．6～2.4 V解析：由电路图可知电阻R 1、R 2串联．由U ＝IR 可知：电流不变时，滑片P 到b 之间的电阻越大，电压表的示数越大；当滑动变阻器的滑片P 在a 点时，电压表的示数最大，此时电压表测量电源的电压，即U 最大＝6 V ；当滑动变阻器的滑片P 在b 点时，电压表的示数最小，此时电路中的电流I ＝U R 总＝6500A ＝0.012 A ，电压表的示数U 最小＝IR 2＝0.012 A×300 Ω＝3.6 V ．所以，滑动变阻器的滑片P 由a 滑到b 时，电压表的变化是6～3.6 V ，选项C 正确．答案：C5．一个电流表由小量程的电流表G 与电阻R 并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是( )A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻解析：电流表读数比准确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应该给电阻R 串联一个阻值比R 小得多的电阻，从而使通过G 的电流变大．答案：A二、多项选择题6．下列说法正确的是( )A ．一个电阻R 和一根电阻为零的理想导线并联，总电阻为零B ．并联电路的总电阻一定小于并联支路中最小的电阻C ．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小D ．电阻R 和阻值无穷大的电阻并联，总电阻为无穷大解析：理想导线把电阻R 短路，总电阻为零，A 正确．在并联电路中，由并联电路的特点知总电阻小于并联支路中的最小电阻，若一无穷大的电阻和电阻R 并联，阻值为R ，B 正确，D 错误．当并联支路的某一电阻增大或减小时，总电阻也随着增大或减小，C 正确．答案：ABC7．在如图所示的电路中，通过电阻R 1的电流I 1是( )A ．I 1＝UR 1B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2解析：由串联电路的特点可知I 1＝U 1R 1＝I 2＝U 2R 2＝I ＝U R 1＋R 2，故B 、C 正确． 答案：BC8．两个电压表V 1和V 2是由完全相同的两个小量程电流表改装成的，V 1的量程是5 V ，V 2的量程是15 V ，为了测量15～20 V 的电压，把两个电压表串联起来使用，下列说法正确的是( )A ．V 1和V 2的示数相等B ．V 1和V 2的指针偏转角度相同C ．V 1和V 2的示数不相等，指针偏转角度也不相同D ．V 1和V 2的示数之比等于两个电压表的内阻之比解析：该题可以按以下两个过程求解：(1)两表指针偏转角度大小的确定：两电压表串联，通过它们的电流相同，指针偏转角度相同，B 对，C 错．(2)两表示数大小的确定：V 1和V 2的示数就是两电压表的分压，根据串联电路的特点，V 1和V 2的示数之比等于两个电压表的内阻之比，A 错，D 对．答案：BD9．用两个相同的电流表G 改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是( )A ．若两表串联，则指针偏角θ1＜θ2，两表示数相等B ．若两表串联，则指针偏角θ1＝θ2，A 1示数大于A 2示数C ．若两表并联，则指针偏角θ1＝θ2，A 1示数大于A 2示数D ．若两表并联，则指针偏角θ1＞θ2，两表示数相等解析：电流表G 并联一个电阻R 就改装成电流表A ，A 1的量程比A 2的大，则与A 1对应所并联的电阻R 1比与A 2对应所并联的电阻R 2小，即R 1＜R 2.若两电流表串联，如图甲所示，因R 1＜R 2，则R 1分的电流比R 2分的电流多，所以电流表A 1中的表头电流就比电流表A 2中的表头电流小，指针偏角θ1＜θ2，但两电流表示数相等，故A 正确，B 错误．若两电流表并联，如图乙所示，因两表头并联，电压相等，流过表头的电流相等，指针偏角θ1＝θ2，但两电流表示数不相等，A 1的示数大于A 2示数，故C 正确，D 错误．答案：AC三、非选择题10.用伏安法测电阻，可采用如图所示的甲、乙两种接法．其所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V 、0.5 A ，则此电阻的测量值为________Ω，真实值为________Ω.解析：(1)R A R V ＝0.5×5 000 Ω＝50 Ω＜R x ，R x 为大电阻，故电流表采用内接法误差较小，应用甲电路．(2)如果采用乙电路，则有R 测＝U I ＝100.5 Ω＝20 Ω， U R x ＋U R V＝I解得R x ≈20.1 Ω.答案：(1)甲 (2)20 20.111．现有一块小量程电流表G(表头)，满偏电流为50 μA，内阻约为850 Ω.计划把它改装成1 mA 、10 mA 的双量程电流表．可供选择的器材有：滑动变阻器R 1，最大阻值20 Ω；滑动变阻器R 2，最大阻值100 kΩ；电阻箱R ′，最大阻值9 999 Ω；定值电阻R 0，阻值1 kΩ；电源E 1，电动势1.5 V ；电源E 2，电动势3.0 V ；电源E 3，电动势4.5 V(电池内阻均不计)；标准电流表A ，满偏电流1.5 mA ；单刀单掷开关S 1和S 2，单刀双掷开关S 3；电阻丝及导线若干．(1)采用如图甲所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为________；选用的电池为________．(2)将G 改装成双量程电流表，现有两种备选电路，如图乙和图丙所示．其中图________为合理电路．另一电路不合理的理由是____________________．(3)将改装后的电流表与标准电流表逐格进行校对(仅校对1 mA 量程)，画出所用电路图，图中待校对的电流表符号用A G 表示．解析：(1)半偏法测电阻时，要求干路电流几乎不变，为此滑动变阻器阻值应远大于电流表内阻，同时电源电动势越大越好，故滑动变阻器应选R 2，电源选E 3.(2)图乙为合理的电路．若采用图丙所示电路，在电路工作的情况下更换量程时，即S 3由R d 换至R c 的过程中，两电阻R d 、R c 都未与G 并联，这时G 会因电流过大而被烧坏．(3)为了从零到量程范围内进行逐格校对，滑动变阻器应选用分压接法，所以滑动变阻器选择阻值较小的R 1即可．改装成量程为1 mA 的电流表时需要并联的电阻R x ＝I g R g I m －I g≈45 Ω，改装后的电流表A G 的内阻R A ≈43 Ω.因43 Ω×1 mA＝0.043 V ，所以电源选电动势最小的E 1即可．当选用E 1＝1.5 V 的电源后，必须再串联一电阻R 0加以保护，才能使其安全工作．校表电路如图所示．答案：(1)R 2 E 3 (2)见解析 (3)图见解析12.在如图所示的电路中，小量程电流表的内阻R g ＝100 Ω，满偏电流I g ＝1 mA ，R 1＝900 Ω，R 2＝100999Ω. (1)当S 1和S 2均断开时，改装成的表是什么表？量程为多大？(2)当S 1和S 2均闭合时，改装成的表是什么表？量程为多大？解析：(1)S 1和S 2均断开时，电阻R 1与小量程电流表串联，可组成较大量程的电压表，电压表的内阻R V ＝R g ＋R 1＝1 000 Ω.所以，电压表两端的电压最高为U ＝I g R V ＝0.001×1 000 V＝1 V ，即改装而成的电压表的量程为1 V.(2)S 1和S 2均闭合时，电阻R 1被短路，电阻R 2与小量程电流表并联，组成较大量程的电流表． 当小量程电流表满偏时，通过R 2的电流为I R 2＝I g R g R 2＝0.001×100100999A ＝0.999 A ， 故改装后电流表量程为I ＝I R 2＋I g ＝0.999 A ＋0.001 A ＝1 A. 答案：(1)电压表 1 V (2)电流表 1 A。
高中物理(新人教版)必修第三册课后习题：串联电路和并联电路(课后习题)【含答案及解析】
串联电路和并联电路合格考达标练1.某同学要把一个量程为200 μA、内阻为300 Ω的直流电流计G,改装成量度范围是0~4 V的直流电压表,那么()A.串联一个阻值为20 kΩ的电阻B.并联一个阻值为19.7 kΩ的电阻C.改装后的电压表内阻为20 kΩD.改装后的电压表内阻为19.7 kΩ,需要串联一个电阻,由于改装后量程扩大的倍数为n=4200×10-6×300=200 3,所以串联电阻阻值R=300×(2003-1)=19.7 kΩ,所以A、B错误;改装后总阻值为串联电阻加上电流计阻值,所以总内阻为20 kΩ,C正确,D错误。
2.(2021北京十二中学期中)在校准电压表时利用了“并联电路各支路两端电压总相等”的电路特点。
实际上,在恒定电流电路内,各处的电荷分布是稳定的,稳定分布的电荷产生了一种恒定电场,这种恒定电场与静电场的性质基本相同,这成为我们认识电路问题的基础。
请判断“并联电路各支路两端电压总相等”这一电路特点,是下列选项中哪一个说法的对应表现()A.电荷在电场中受到力的作用B.匀强电场的电场强度处处相等C.电场力做功与路径无关D.沿电场线方向电势逐渐降低U=Wq知,电荷沿着各支路运动时电场力做的功相等,所以各支路的电势差相等,C 正确,A、B、D错误。
3.如图所示电路中,电压表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻。
R1和R3电阻未知,R2=R4=20 Ω,电压表V1和V2的读数分别为15 V和10 V,则a、b两点间的电压为()A.23 VB.24 VC.25 VD.26 VR1、R2、R3和R4串联,且R2+R3=R3+R4,故R3和R4上的电压也为10 V。
a、b两点间电压是R1和R2上电压与R3和R4上电压之和,即(15+10) V=25 V。
4.(2021湖北武汉期中)如图所示,其中电流表A的量程为0~0.6 A,表盘均匀划分为30个小格,每一小格表示0.02 A;R1的阻值等于电流表内阻的12;R2的阻值等于电流表内阻的2倍。
高中串联并联电路练习题及讲解
高中串联并联电路练习题及讲解# 高中物理电路练习题：串联与并联电路## 一、串联电路### 练习题1：电阻串联在串联电路中，三个电阻分别为R1=4Ω，R2=6Ω，R3=8Ω。
求整个电路的总电阻。
解答：串联电路的总电阻等于各电阻之和。
因此，总电阻R总 = R1 + R2 + R3 = 4Ω + 6Ω + 8Ω = 18Ω。
### 练习题2：串联电路中的电流在上述串联电路中，若电源电压为12V，求电路中的电流I。
解答：根据欧姆定律，电流I = V / R总。
将已知数值代入公式，得I = 12V / 18Ω = 2/3 A。
### 练习题3：串联电路中的电压分配求各电阻两端的电压。
解答：根据欧姆定律，电压V = I * R。
对于R1，V1 = (2/3)A * 4Ω = 8/3 V。
同理，V2 = (2/3)A * 6Ω = 4V，V3 = (2/3)A * 8Ω = 16/3 V。
## 二、并联电路### 练习题4：电阻并联在并联电路中，两个电阻分别为R1=4Ω，R2=8Ω。
求整个电路的总电阻。
解答：并联电路的总电阻R总 = (R1 * R2) / (R1 + R2) = (4Ω * 8Ω) / (4Ω + 8Ω) = 32Ω / 12Ω = 8/3 Ω。
### 练习题5：并联电路中的电压在上述并联电路中，若电源电压为12V，求各电阻两端的电压。
解答：在并联电路中，各支路两端的电压相等。
因此，V1 = V2 = 12V。
### 练习题6：并联电路中的电流分配求通过各电阻的电流I1和I2。
解答：根据欧姆定律，I1 = V / R1 = 12V / 4Ω = 3A，I2 = V / R2 = 12V / 8Ω = 1.5A。
## 三、混合电路### 练习题7：串联并联混合电路设一个电路由一个4Ω的电阻R1与一个8Ω的电阻R2串联，再与一个6Ω的电阻R3并联。
求整个电路的总电阻。
解答：首先计算串联部分的总电阻R串= R1 + R2 = 4Ω + 8Ω = 12Ω。
《第一节 简单串联、并联组合电路》(同步训练)高中物理必修第三册_沪科版_2024-2025学年
《第一节简单串联、并联组合电路》同步训练(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、在两个电阻串联组成的电路中，如果一个电阻的阻值为10Ω，另一个为20Ω，则电路的总电阻是多少？A. 10ΩB. 20ΩC. 30ΩD. 5Ω2、在两个电阻并联组成的电路中，如果一个电阻的阻值为10Ω，另一个为20Ω，则电路的总电阻是多少？A. 10ΩB. 15ΩC. 30ΩD. 3.33Ω3、在下列关于串联电路的说法中，正确的是：A.串联电路中，电流处处相等。
B.串联电路中，总电阻等于所有电阻之和。
C.串联电路中，电阻越串越大，电流越小。
D.串联电路中，电压分配不均。
4、在并联电路中，下列关于电压的说法正确的是：A.并联电路中，总电压等于各分支电压。
B.并联电路中，总电流等于各分支电流。
C.并联电路中，电阻越并越小，电流越大。
D.并联电路中，电流分配不均。
5、对于两个相同电阻R串联后的总电阻Rs与并联后的总电阻Rp，下列关系正确的是（）A、Rs = RpB、Rs > RpC、Rs < RpD、无法确定6、两个不同电阻R1和R2并联后的总电阻Rp与较小电阻R2的关系是（）A、Rp > R2B、Rp = R2C、Rp < R2D、无法确定7、下列关于串联和并联电路的说法中，正确的是：A、串联电路中各元件的电流相同。
B、并联电路中各支路的电压相同。
C、串联电路的总电阻小于任一单个电阻。
D、并联电路的总电阻大于任一支路电阻。
二、多项选择题（本大题有3小题，每小题6分，共18分）1、一个电路中，有两个电阻R1和R2，分别接在以下电路连接方式中，哪个连接方式会导致R1和R2串联？A、R1和R2分别连接在电源的两端B、R1和R2首尾相连，共同连接在电源的两端C、R1连接在电源的一端，R2连接在R1的另一端，然后共同连接在电源的另一端D、R1和R2首尾相连，但是中间有一个开关控制2、以下关于串联电路和并联电路的说法中，正确的是：A、串联电路中，电流在各个元件中是相同的B、并联电路中，电压在各个元件中是相同的C、串联电路的总电阻等于各个元件电阻之和D、并联电路的总电阻小于任何一个单独元件的电阻3、在电路中，当两个电阻R1和R2以串联方式连接到同一电源上时，下列说法正确的是（）。
高中物理 必修三(2019)第十一章电路及其应用 第4节串联和并联电路 培优练习(含答案)
B．当接上负载R时，输出电压
C．负载R越大， 越接近
D．负载R越小， 越接近
10．下列说法中正确的是()
A．一个电阻和一根无电阻的理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大
D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小
故C正确；
D．当cd两端接通测试电源时，ab两端的电压等于电阻R3两端的电压，为
故D错误。
故选BC。
8．BCD
【详解】
AB．电阻R1、R2、R3串联，其流过的电流均相等，有
故A错误，B正确；
C．根据欧姆定律可知，电阻R2的阻值为
故C正确；
D．三只电阻两端的总电压为
故D正确；
故选BCD。
9．ABC
【详解】
14．如图所示电路，R1=2Ω，R3=4Ω，总电压U=22V，U2=10V，求R2、U1．
15．在图示电路中，电压 ， ，导线电阻不计。
(1)求A、B之间的电压 ；
(2)若将A、B用一根不计电阻的导线短接，求该导线中通过的电流I。
16．某灵敏电流计内阻 ，满偏电流 。如图改装成量程为 和 的电流表以及量程为0~5V和0~20V的电压表。求四个电阻 、 、 、 的阻值。
并联电路总电阻 ,比这些电阻中最小的还要小，当其中一个电阻增大时，总电阻增大，所以C正确，BD错误
考点：本题考查了并联电阻的规律
点评：知道影响电阻大小的因素，知道电阻串联相当于改变电阻的长度，并联电阻相当于改变导线的横截面积．
11．10.405 5.678-5.680 AD
【详解】
串并联电路图专题
串并联电路图专题练习1.定义法：2. 电流流向法：电流流向法是识别串并联电路最常用的方法。
在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。
并联电路中各用电器互不影响。
3. 拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。
4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。
5. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。
练习：1.根据要求将图中各元件符号连成电路图。
（1）要求：在图5-9中，将电灯L1、L2串联，S做总开关。
（2）要求：将图5-11中的两盏电灯并联，S1控制L1，S2控制L2。
2.把图1中各电路元件接成串联电路。
2．把图2中各电路元件接成并联电路（电键接在干路上）。
3．把图3中各电路元件接成串联电路.3.图7为一个用两节干电池供电的电路图。
小明在实物图上接线，如图8所示（以铅笔画线代替导线）。
图中有两处画错了请对照下面的叙述改正。
(1)电源接法错了。
(2)接线要连在接线柱上，不应接在闸刀上。
4.根据图4的实物接线图，做以下题目。
(1)两小灯泡是______联(2)标出通过小灯泡的电流方向。
(3)画出电路图5.根据实物图画出电路图.根据实物图画电路图时要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。
画电路图时要注意：（1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。
串联并联高中练习题及讲解
串联并联高中练习题及讲解在高中物理学习中，电路的串联和并联是基础且重要的概念。
以下是关于串联和并联电路的练习题及讲解。
练习题一：串联电路的电阻计算假设有两个电阻，R1 = 100 Ω 和R2 = 200 Ω，它们串联在一起。
求整个串联电路的总电阻。
解答：在串联电路中，总电阻等于各个电阻的和。
因此，总电阻 R_total = R1 + R2 = 100 Ω + 200 Ω = 300 Ω。
练习题二：串联电路的电流计算已知串联电路中的总电压为12V，总电阻为300 Ω。
求通过电路的电流。
解答：根据欧姆定律，电流 I = V / R，其中 V 是电压，R 是电阻。
将已知数值代入公式，得到I = 12V / 300 Ω = 0.04 A。
练习题三：并联电路的电阻计算假设有两个电阻，R3 = 300 Ω 和R4 = 600 Ω，它们并联在一起。
求整个并联电路的总电阻。
解答：在并联电路中，总电阻的倒数等于各个电阻倒数的和。
即 1/R_total= 1/R3 + 1/R4。
计算得到1/R_total = 1/300 Ω + 1/600 Ω =0.00333 + 0.00167 = 0.005。
因此，R_total = 1 / 0.005 = 200 Ω。
练习题四：并联电路的电压计算已知并联电路中的电源电压为12V，其中一个分支的电阻为200 Ω。
求该分支的电压。
解答：在并联电路中，所有分支的电压相等。
因此，该分支的电压等于电源电压，即 V_branch = 12V。
练习题五：串联与并联电路的功率计算假设串联电路中的电阻为300 Ω，电源电压为12V。
并联电路中的电阻为200 Ω，电源电压也为12V。
求两个电路的功率。
解答：功率 P = V^2 / R。
对于串联电路，P_serial = (12V)^2 / 300 Ω = 144 / 300 = 0.48 W。
对于并联电路，P_parallel = (12V)^2 / 200Ω = 144 / 200 = 0.72 W。
串并联电路图专题练习
串并联电路图专题练习练习：1.根据要求将图中各元件符号连成电路图。
（1）要求：在图5-9中，将电灯L1、L2串联，S做总开关。
（2）要求：将图5-11中的两盏电灯并联，S1控制L1，S2控制L2。
2.把图1中各电路元件接成串联电路。
2．把图2中各电路元件接成并联电路（电键接在干路上）。
3．把图3中各电路元件接成串联电路.3.图7为一个用两节干电池供电的电路图。
小明在实物图上接线，如图8所示（以铅笔画线代替导线）。
图中有两处画错了请对照下面的叙述改正。
(1)电源接法错了。
(2)接线要连在接线柱上，不应接在闸刀上。
4.根据图4的实物接线图，做以下题目。
(1)两小灯泡是______联(2)标出通过小灯泡的电流方向。
(3)画出电路图5.根据实物图画出电路图.根据实物图画电路图时要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。
画电路图时要注意：（1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。
（2）各电路元件摆放的位置要均匀、美观；（3）交叉连接的导线，一定要在连接处画一个“黑点”。
7.请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组学会正确识别串并联电路是这一章的重点之一，下面介绍几种区分串并联电路的方法。
图5-18电路中，要求两盏灯并联，并用一个开关同时控制两盏灯。
要改正图中错误，应拆去的导线是、、，应在之间加接一根导线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串并联电路的规律
例题分析：
例1.(多选)下列说法中正确的是()
A．一个电阻和一根无电阻的理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大
D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小
例2.(多选)三个阻值都为R的电阻，它们任意连接、组合，得到的电阻值可能是()
A． 0.5R B． 3R C． 1.5R D ．R
例3.如图所示的电路中，R0为固定电阻，R为滑动变阻
器．移动滑片P，电路的总电阻会发生变化．下列叙述正
确的是()
A．P向左滑动时总电阻将减小 B．P向右滑动时总电阻将减小
C．P滑到最左端时总电阻为R0 D．P滑到最右端时总电阻为零
例4.如图所示电路中有三个电阻，已知R1∶R2∶R3＝
1∶9∶18，则电路工作时，电压U1∶U2为()
A． 1∶6 B． 1∶9 C． 1∶3 D． 1∶2
例5.如图所示，图中三个电阻的阻值分为R1＝1 Ω、R2＝3 Ω、R3＝5 Ω，则流过R1、R2、R3的电流之比为()
A． 5∶3∶1 B． 3∶1∶4 C． 3∶1∶5 D． 15∶5∶3同步练习：
1.一个定值电阻，两端电压为2 V，通过的电流是0.5 A,如果两端的电压是6 V，
要测量流过的电流，电流表的量程可选用()
A． 0.5 A B． 1 A C． 2 A D． 10 A
2.已知用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上
的电压的一半，那么通过A和B的电流IA和IB的关系是()
A．IA＝2IB B．IA ＝ C．IA＝IB D．IA ＝
3.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它
们串联或并联后的I﹣U图象所在区域，下列判断正确的是（）
A．R1＞R2，并联后在区域Ⅲ B．R1＞R2，并联后在区域Ⅱ
C．R1＜R2，串联后在区域Ⅲ D．R1＜R2，串联后在区域Ⅰ
4.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，
则总电阻()
A．很接近R1且略大于R1 B．很接近R1且略小于R1
C．很接近R2且略大于R2 D．很接近R2且略小于R2
4.三个电阻R1、R2、R3，按如图所示连接，已知R1＞R2＞
R3，则哪两点间的电阻最小()
A．A与B两点间 B．A与C两点间 C．B与C两点间 D．无法判断
5.如图所示，电源内阻不计，已知R1＝2 kΩ，R2＝3 kΩ，现用一个内阻为6 kΩ
的电压表并联在R2的两端，电压表的读数为6 V.若把它接在
a、b两点间，电压表的读数为()
A． 18 V B． 12 V C． 8 V D． 6 V
6.如图所示，三个完全相同的电阻阻值R1＝R2＝R3，接在电路中，则它们两端
的电压之比为()
A． 1∶1∶1 B． 1∶2∶2 C． 1∶4∶4 D． 2∶1∶1
7.在如图所示的电路中，电源电压U＝12 V，定值电阻R1＝R2＝R3＝10 Ω.则电
压表的读数为()
A． 6 V B． 4 V C． 8 V D． 12 V
8.已知通过三个并联支路的电流之比I1∶I2∶I3＝1∶2∶3，则三个并联支路的电
阻之比R1∶R2∶R3为()
A． 6∶3∶2 B． 2∶3∶6 C． 1∶2∶3 D． 2∶3∶1
9.如图所示电路中，每个电阻的阻值都是2 Ω，电流表内阻不计．在BC两点加
12 V电压时，电流表的示数是()
A． 0 B． 2 A C． 4 A D． 6 A
10.由5个1 Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等
效电阻为________ Ω.
串并联电路的规律
例题分析：
例1.(多选)下列说法中正确的是()
A．一个电阻和一根无电阻的理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大
D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小
【答案】ABC
例2.(多选)三个阻值都为R的电阻，它们任意连接、组合，得到的电阻值可能是()
A． 0.5R B． 3R C． 1.5R D ．R
【答案】BCD
例3.如图所示的电路中，R0为固定电阻，R为滑动变阻器．移动滑片P，电路的总电阻会发生变化．下列叙述正确的是()
A．P向左滑动时总电阻将减小 B．P向右滑动时总电阻将减小
C．P滑到最左端时总电阻为R0 D．P滑到最右端时总电阻为零
【答案】A
例4.如图所示电路中有三个电阻，已知R1∶R2∶R3＝1∶9∶18，则电路工作时，电压U1∶U2为()
A． 1∶6 B． 1∶9 C． 1∶3 D． 1∶2【答案】A
例5.如图所示，图中三个电阻的阻值分为R1＝1 Ω、R2＝3 Ω、R3＝5 Ω，则流
过R1、R2、R3的电流之比为()
A． 5∶3∶1 B． 3∶1∶4 C． 3∶1∶5 D． 15∶5∶3
【答案】B
1.一个定值电阻，两端电压为2 V，通过的电流是0.5 A,如果两端的电压是6 V，
要测量流过的电流，电流表的量程可选用()
A． 0.5 A B． 1 A C． 2 A D． 10 A
【答案】C
2.已知用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上
的电压的一半，那么通过A和B的电流IA和IB的关系是()
A．IA＝2IB B．IA ＝ C．IA＝IB D．IA ＝
【答案】D
3.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它
们串联或并联后的I﹣U图象所在区域，下列判断正确的是（）
A．R1＞R2，并联后在区域Ⅲ B．R1＞R2，并联后在区域Ⅱ
C．R1＜R2，串联后在区域Ⅲ D．R1＜R2，串联后在区域Ⅰ
【答案】C
4.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，
则总电阻()
A．很接近R1且略大于R1 B．很接近R1且略小于R1
C．很接近R2且略大于R2 D．很接近R2且略小于R2
【答案】A
4.三个电阻R1、R2、R3，按如图所示连接，已知R1＞R2＞R3，则哪两点间的电
阻最小()
A．A与B两点间 B．A与C两点间 C．B与C两点间 D．无法判断
【答案】B
5.如图所示，电源内阻不计，已知R1＝2 kΩ，R2＝3 kΩ，现用一个内阻为6 kΩ
的电压表并联在R2的两端，电压表的读数为6 V.若把它接在a、b两点间，电
压表的读数为()
A． 18 V B． 12 V C． 8 V D． 6 V
【答案】B
6.如图所示，三个完全相同的电阻阻值R1＝R2＝R3，接在电路中，则它们两端
的电压之比为()
A． 1∶1∶1 B． 1∶2∶2 C． 1∶4∶4 D． 2∶1∶1
【答案】D
7.在如图所示的电路中，电源电压U＝12 V，定值电阻R1＝R2＝R3＝10 Ω.则电
压表的读数为()
A． 6 V B． 4 V C． 8 V D． 12 V
【答案】B
8.已知通过三个并联支路的电流之比I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为()
A． 6∶3∶2 B． 2∶3∶6 C． 1∶2∶3 D． 2∶3∶1
【答案】A
9.如图所示电路中，每个电阻的阻值都是2 Ω，电流表内阻不计．在BC两点加12 V电压时，电流表的示数是()
A． 0 B． 2 A C． 4 A D． 6 A
【答案】B
10.由5个1 Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等效电阻为________ Ω.
【答案】0.5
【解析】设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析，电流经过电路时的各电阻连接形式就表现出来了．
由于节点A、D间是用导线相连，这两点是等势点(均标1)，节点C、F间是用导线相连，这两点是等势点(均标2)，节点E、B间是用导线相连，这两点是等势点(均标3)，则A点电势最高，C(F)次之，B点电势最低，根据电流由高电势流向低电势，易得出各电阻的电流方向．
由于电阻R1、R2均有一端接点1，另一端接点2；电阻R4、R5均有一端接点2，另一端接点3；电阻R3一端接点1，另一端接点3，易得其等效电路如图所示．
或者用题图中所标电流方向，也可得其等效电路如图所示，相比第一种方法更简单．故A、B间的等效电阻为0.5 Ω.。
