怎么判断场效应管的工作状态
判断智能手机电路场效应管的好坏
判断智能手机电路场效应管的好坏
判断智能手机电路中场效应管的好坏，可以采用以下步骤：
1. 外观检查：检查场效应管的封装是否有损坏，标识是否清晰。
2. 极性检查：使用万用表检查场效应管的三个电极（栅极、源极和漏极），以确认其极性。
3. 性能检测：将万用表调至合适的电阻档，对场效应管的三个管脚两两进行测量。
如果测量结果显示两个管脚之间存在阻值，则说明场效应管正常工作。
4. 温升检测：通过红外测温仪或热电偶测量仪测量场效应管的表面温升，以判断其工作状态。
如果温升过高，则可能是由于电流过大或散热不良引起的。
5. 电路连接检测：检查场效应管是否与其他元件正常连接，无短路或断路现象。
6. 故障分析：如果场效应管损坏，可能出现开路、击穿或性能变差等问题。
具体表现为丧失其在电路中的作用、工作点电压变化或整机电流增加等。
通过以上步骤，可以初步判断智能手机电路中场效应管的好坏。
如果仍有问题，建议寻求专业技术人员的帮助。
场效应管的测量方法
场效应管的测量方法场效应管（Field Effect Transistor，简称FET）是一种常见的半导体器件，用于放大电信号和控制电流流动。
它是现代电子技术中至关重要的组成部分，广泛应用于通信、计算机、电力、医疗设备等领域。
本文将从测量方法的角度对场效应管进行全面评估，并探讨其在实际应用中的价值和意义。
一、场效应管的基本原理1.1 堆叠型场效应管堆叠型场效应管是一种常见的结构，由源极、栅极和漏极组成。
其中，栅极是控制电流流动的关键部分，通过改变栅极电压来控制电流的大小。
当栅极电压为正时，沟道中的电子流可以被栅极电场引导，从而形成导电通路；当栅极电压为负时，电子流被屏蔽，无法通过沟道，电流几乎为零。
这种控制电流的特性使得场效应管成为一种理想的放大器和开关。
1.2 压敏型场效应管压敏型场效应管则是利用栅极与源极之间的电场形成PN结，具有较高的电压稳定性。
这种结构特点使得压敏型场效应管在防火、防雷等领域得到广泛应用。
二、场效应管的测量方法2.1 静态参数测量静态参数测量主要是通过电流-电压（I-V）特性曲线来评估场效应管的性能。
通过改变栅极电压和漏极电压，测量器件的电流变化，以确定其工作状态和性能指标。
常见的静态参数包括：- 零漏极电流（IDSS）：在源极和栅极间施加零电压时，测量的漏极电流；- 转移特性曲线：以栅极电压为横轴，漏极电流为纵轴，绘制的特性曲线；- 漏极截止电压（VDS(off)）：当栅极电压为零时，测量的漏极电压。
2.2 动态参数测量动态参数测量主要是评估场效应管的响应速度和频率特性。
常见的动态参数包括：- 开关时间：指场效应管从开关状态到导通状态所需的时间；- 内部电容：用于描述电荷移动的速度，在高频应用中尤为重要；- 过载能力：指器件在负载变化时的电流变化能力。
三、场效应管在实际应用中的价值3.1 放大器场效应管作为一种理想的放大器，具有高增益、低噪声和低失真等特点，被广泛应用于音频放大、射频放大等领域。
场效应管的检测方法
场效应管的检测方法
嘿，大家知道不，场效应管这玩意儿在电子领域里可是很重要的角色呢！那咱今天就来聊聊怎么检测它。
记得有一次，我在摆弄一个电子小制作，突然发现有个地方不太对劲，怀疑是场效应管出了问题。
我就开始了我的检测之旅。
先来说说第一种方法，用万用表来测。
把万用表调到合适的挡位，然后去测它的引脚电阻啥的。
就像医生给病人看病，量量这儿，测测那儿，看看有没有啥不正常的。
要是电阻值不对，那可能就有问题啦。
还有一种方法呢，就是给它加个电压，看看它的反应。
就好像逗逗小猫小狗，看看它们会不会欢快地回应。
如果它没反应或者反应很奇怪，那可能就有毛病咯。
再就是可以通过观察它的外观，有没有损坏、烧焦的痕迹。
这就像我们看一个人脸上有没有伤疤一样明显。
要是有这些情况，那肯定不太正常呀。
总之，检测场效应管就像是给它做一次全面的体检，各种方法都用上，才能准确判断它是不是健康。
所以呀，咱可得好好掌握这些检测方法，不然电子设备出了问题都不知道咋解决呢！这不就是在说场效应管的检测方法嘛！哈哈！。

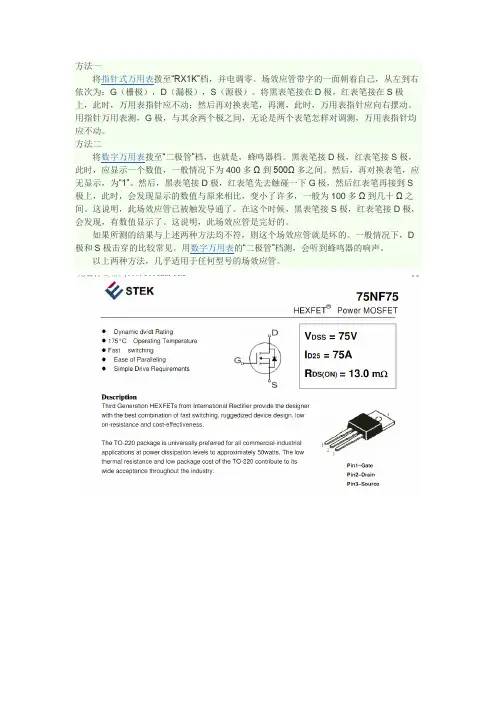

场效应管如何用数字万用表判断G、D、S
方法一
将指针式万用表拨至“RX1K”档，并电调零。
场效应管带字的一面朝着自己，从左到右依次为：G（栅极），D（漏极），S（源极）。
将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。
用指针万用表测，G极，与其余两个极之间，无论是两个表笔怎样对调测，万用表指针均应不动。
方法二
将数字万用表拨至“二极管”档，也就是，蜂鸣器档。
黑表笔接D极，红表笔接S极，此时，应显示一个数值，一般情况下为400多Ω到500Ω多之间。
然后，再对换表笔，应无显示，为“1”。
然后，黑表笔接D极，红表笔先去触碰一下G极，然后红表笔再接到S极上，此时，会发现显示的数值与原来相比，变小了许多，一般为100多Ω到几十Ω之间。
这说明，此场效应管已被触发导通了。
在这个时候，黑表笔接S极，红表笔接D极，会发现，有数值显示了。
这说明，此场效应管是完好的。
如果所测的结果与上述两种方法均不符，则这个场效应管就是坏的。
一般情况下，D极和S 极击穿的比较常见。
用数字万用表的“二极管”档测，会听到蜂鸣器的响声。
以上两种方法，几乎适用于任何型号的场效应管。
场效应管的作用和工作原理
场效应管的作用和工作原理
场效应管（Field Effect Transistor，简称FET）是一种电子器件，常用于放大、开关和调节信号的电流。
它的作用类似于晶体管，但是它的控制方式不同。
场效应管的工作原理是利用电场控制电流流动。
它由一个P
型或N型的半导体基片、上面覆盖着一个绝缘层和一个金属
门极组成。
当施加一个外部电压于门极时，电场会影响衬底与沟道之间的电荷分布，从而改变电流的流动。
N型场效应管：
1. 当门极施加正电压时，形成一个负电荷区（空穴）在绝缘层下方，继而吸引N型衬底上的自由电子形成一个由N型沟道
连接源极与漏极的导电通道。
这时，N型场效应管处于导通状态。
2. 当门极施加负电压时，将把基片上空N型区的电子排斥开，减少了N型沟道的导电能力，导致漏电流减小，所以N型场
效应管处于截止状态。
P型场效应管：
1. 当门极施加负电压时，形成一个正电荷区（电子）在绝缘层下方，继而吸引P型衬底上的空穴形成一个由P型沟道连接
源极与漏极的导电通道。
这时，P型场效应管处于导通状态。
2. 当门极施加正电压时，将把基片上空P型区的空穴排斥开，减少了P型沟道的导电能力，导致漏电流减小，所以P型场
效应管处于截止状态。
总之，场效应管的工作原理是通过改变门极电压来控制沟道的导电能力，从而实现对电流的调节。
与晶体管相比，场效应管具有输入电阻高、噪声低、频率响应宽等优点，因此在很多应用中被广泛使用。
mos管的三个工作状态
mos管的三个工作状态MOS管是一种晶体管，由金属、氧化物和半导体材料组成。
它的工作原理是通过控制氧化物与导电层之间的电场，从而调节源极到漏极的电阻，实现信号的放大、开关、调制等功能。
MOS管在电子工程中被广泛应用，特别是在数字电路、模数转换、功率放大等领域。
MOS管的三个工作状态是导通状态、截止状态和放大状态。
下面对这三个状态进行详细解释。
一、导通状态当MOS管的栅极加上正电压，且大于阈值电压时（正常情况下，阈值电压为0.5-1V），栅极会吸引半导体材料中的电子，产生电子井，在电源电压的作用下，电子会从漏极注入进去，形成一个电流通路。
由于MOS管在导通状态下的电阻很小，所以电流可以通过MOS 管，实现信号的放大或传输。
导通状态下，MOS管的特点是VGS>Vth时，ID将接近于常数，不受VDS变化的影响。
此时的MOS管在电子学中被称为电流控制电阻（CCR）。
二、截止状态当MOS管的栅极加上的电压小于阈值电压时，栅极不会吸引电子，也就无法形成电子井，电流通路被切断，此时MOS管处于截止状态。
截止状态下，MOS管的电阻非常大，实际上等于无穷大。
所以MOS管在截止状态下不会传导电流。
截止状态的MOS管特点和导通状态正好相反，此时的VGS小于Vth时，ID将很小，接近于0。
当然，实际应用中，如果电压较小，ID也许不等于0，但是其值一定很小。
三、放大状态放大状态是指MOS管在工作点处于导通状态但不是饱和状态的状态。
当MOS管的电压变化很小时，MOS管处于线性放大状态。
因为此时MOS管的输入信号经过放大后，输出信号将与输入信号成正比例关系。
放大状态的MOS管特点是VGS>Vth，但VDS<VGS-Vth时，ID与VDS之间并不呈线性关系，而呈现出平方关系。
当VDS增大到一定值，MOS管就会进入饱和状态，此时的ID将不再随着VDS的增大而增大，而是保持在一个恒定的值。
放大状态下的MOS管可以作为模拟电路、功率放大器等领域的基础元器件。
场效应管好坏测量方法
场效应管好坏测量方法场效应管（Field Effect Transistor，FET）是一种常用的半导体器件，广泛应用于放大、开关、调制和其他电路中。
在实际应用中，我们经常需要对场效应管进行好坏测量，以确保电路的正常工作。
本文将介绍场效应管好坏测量的方法，希望能够为大家提供一些帮助。
首先，我们可以通过使用万用表来测试场效应管的好坏。
在测试前，需要将场效应管从电路中取下，并清洁引脚，以确保测试的准确性。
然后，将万用表调至二极管测试档位，分别用红表笔和黑表笔连接场效应管的源极和漏极，观察表笔的指示情况。
如果表笔指示正常，说明场效应管工作正常；如果表笔不指示，说明场效应管可能损坏。
接着，再用表笔连接场效应管的栅极和源极，进行同样的测试。
通过这种方法，我们可以初步判断场效应管的好坏。
除了使用万用表进行测试外，我们还可以利用示波器来测试场效应管的好坏。
示波器可以直观地显示电压和电流的变化情况，对于一些特殊情况下的场效应管好坏测试非常有帮助。
在测试时，将示波器的探头连接到场效应管的源极和漏极，然后将输入信号连接到场效应管的栅极，观察示波器屏幕上的波形变化。
如果波形变化正常，说明场效应管工作正常；如果波形变化异常，说明场效应管可能存在问题。
通过示波器的测试，我们可以更加准确地判断场效应管的好坏。
除了以上介绍的两种方法外，还有一些其他的测试方法可以用来判断场效应管的好坏，比如使用专门的场效应管测试仪器进行测试。
不同的测试方法适用于不同的场合，我们可以根据实际情况选择合适的方法进行测试。
总的来说，场效应管好坏的测量方法有多种，每种方法都有其适用的情况。
在实际工作中，我们可以根据需要选择合适的方法进行测试，以确保场效应管的正常工作。
希望本文介绍的方法能够为大家在实际工作中提供一些帮助。
场效应管的检测方法
场效应管的检测方法（1）场效应管损坏的表现形式：一般场效应管损坏有如下情形：短路、开路、变质、元件脚断裂等。
（2）场效应管好坏判别。
将指针式万用表拨至R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
由于对结型场效应管而言，漏极和源极可互换，剩下的电极确定是栅极G。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当消失两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向PN结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。
若不消失上述状况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
接着将万用表置于“R×10”或“R×100”档，测量源极s与漏极D之间的电阻，通常在几十欧～几千欧范围（各种不同型号的场效应管，其电阻值是各不相同的，详细在手册中可知），假如测得阻值大于正常值，可能是由于内部接触不良；假如测得阻值是无穷大，可能是内部断极。
然后把万用表置于“R×10k”档，再测栅极G1与G2、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。
对于其它场效应管依据相应的结构来测试。
（3）一般损坏的场效应管应用同型号的场效应管替换，假如没有，用相同参数或更好参数的场效应管替换。
图解使用数字万用表测量场效应管MOS管
精心整理
精心整理
场效应管英文缩写为FET 。
可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS 管。
而MOS 管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS 管。
下图为MOS 管的标识
我们主板中常用的MOS 管GDS 三个引脚是固定的，不管是N 沟道还是P 沟道都一样，把芯片放正，从左到右分别为G 极D 极S 极！如下图：
用二极管档对MOS 管的测量，首先要短接三只引脚对管子进行放电。
1然后用红表笔接S 极。
黑表笔接D 极。
如果测得有500多的数值，说明此管为N 沟道。
234万用表的)
5500多的数值。
场效应管的检测方法
场效应管的检测方法嘿，朋友们！今天咱来聊聊场效应管的检测方法，这可真是个有趣又实用的事儿呢！场效应管啊，就像是电路世界里的小精灵，虽然个头不大，作用可不小。
那要怎么知道这个小精灵是不是健康活泼的呢？先来说说引脚识别吧。
就好比你认识一个新朋友，得先知道他叫啥呀！场效应管的引脚可不能搞混了，不然可就闹笑话啦。
一般来说，有个引脚特别突出，那就是栅极啦。
然后再找到源极和漏极，这就像给小精灵分清楚了胳膊和腿儿。
接下来，咱检测一下它的好坏。
可以用万用表这个小工具哦！把万用表调到合适的挡位，就像给它装上了合适的武器。
然后去测测各个引脚之间的电阻值。
哎呀，这就好像给小精灵做个体检一样。
如果电阻值正常，那说明它身体倍儿棒呢！要是不正常，那可能就有点小毛病啦。
再说说结型场效应管的检测吧。
嘿，这就像区分不同性格的小精灵一样。
测它的栅极和源极、栅极和漏极之间的电阻，正常情况下应该是有一定数值的。
如果测出来是无穷大或者特别小，那可能就有问题咯。
还有啊，增强型场效应管也得检测检测。
这就像是看看这个小精灵有没有特殊技能一样。
看看它在不同情况下的电阻变化，是不是符合正常的规律。
想象一下，如果我们在电路中放了一个有问题的场效应管，那不就像让一个生病的小精灵去工作一样，能行吗？肯定不行呀！所以检测场效应管真的很重要呢。
在检测的时候，可得细心点哦，就像照顾小朋友一样，不能马虎。
不然一不小心就可能得出错误的结论。
总之呢，场效应管的检测方法并不难，只要我们认真对待，多试试，多观察，肯定能掌握好的。
这样我们就能让电路里的小精灵们都健康快乐地工作啦！可别小瞧了这小小的场效应管，它能给我们的电路带来大作用呢！所以，大家一定要学会检测它哦，这可是很有必要的呢！。
图解教程之 MOS(场效应管)的极性辨别工作原理好坏判断
fn图解教程之 MOS(场效应管)的极性辨别工作原理好坏判断导通电压应该是红表笔接G,黑表笔接S,然后红表笔再去接D极才是可以让NMOS管导通啊！数字万用表是红表笔是正极，黑表笔是负极。
在MOS管中是DS之间并联了一个二极管，而且这个二极管极性N管和P管正好相反，检测场效应管极性主要靠的就是这个。
！NMOS管是GS>0,DS>0.图解教程之 MOS（场效应管）的极性辨别、工作原理、好坏的判断本帖最后由 yzx 于 2009-3-22 08:05 PM 编辑这个是功率场效应管（MOSFET）的原理图示，注意看，DS之间并联了一个二极管，而且这个二极管极性N管和P管正好相反检测场效应管极性主要靠的就是这个几种常见的场效应管封装管脚图：首先认清楚DS两个极SO8：SO8-Dual:TO220：TO252:PowerPak-SO8LFPAK-SO8TSSOP8:SOT-23:先用一个SO8的MOS做示范，因为123脚都是S，5678脚都是D，所以可以任意选择测试管脚把万用表设置到二极管档红黑表笔任意接D和S，如果没有读数，则交换表笔就有读数了此时红S，黑D交换表笔黑S，红D此时无穷大根据图一中二极管方向可以确定此管为N管但要排除有可能是三极管干扰只要用万用表测一下G极（4脚）对任何脚都没有读数，用电阻档量也是无穷大阻值即可确定这是一个NMOS，并非三极管下一步再确定这个NMOS是否工作正常黑笔S红笔G，此时无穷大，并且测试电压已经提供了MOS的导通电压此时重做第2步，黑S，红D，发现什么了？读数变成0，也就是MOS导通了总结一下，Nmos相当于一个对地的电子开关，下图黄圈就是NMOS当G极相对S极有正电压的时候（比如把G接到VCC，因为S已经接地了）或是在GS之间加一个电池，负极S正级G开关导通，灯亮当G极相对S极电压为0或是负电压（比如把G接地），开关断开，灯灭比三极管简单吧！会用MOS以后我根本不再用三极管了MOS导通可以近似认为开关，因为导通电阻非常小，都在毫欧级别，甚至小于普通开关控制这个开关打开或关闭也不需要很多能量，只需一个电压即可，三极管则是要一个电流所以CMOS器件耗电远小于TTL器件再测试一个PMOS吧，SOT23的红黑表笔任意接D和S，如果没有读数，则交换表笔就有读数了此时黑S，红D交换表笔红S，黑D此时无穷大根据图一中二极管方向可以确定此管为P管红笔S黑笔G，此时无穷大，并且测试电压已经提供了MOS的导通电压此时重做第2步，红S，黑D，发现什么了？读数小于第一次测试的0.56V，也就是MOS导通了，只是这个MOS导通电阻有点大总结一下，Pmos相当于一个对正极的电子开关，下图黄圈就是PMOS当G极相对S极有反电压的时候（比如S接正级，G接负极）或是在GS之间加一个电池，正极S负级G开关导通，灯亮当G极相对S极电压为0或是正电压（比如把G接正级），开关断开，灯灭再测个To220的Nmos1：交换表笔测SD直到有度数，红S黑D2：交换表笔再测SD无读数，黑S红D3：黑笔不动还是S 红笔测G，无读数，但已充电导通4：黑笔不懂还是S 红笔再测D，已经导通，呈短路状000或是读数明显小于第二次所得读数Pmos的话，红变黑，黑变红，步骤和上面完全一样~。
场效应管(MOSFET)检测方法与经验
场效应管（MOSFET）检测方法与经一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。
具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。
若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。
具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。
然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。
要注意，若两个栅极在管内断极，可用元件代换法进行检测。
（3）用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。
用万用表判断场效应管方法
用万用表判断场效应管方法用万用表判断场效应管场效应管具有很多突出的确优点，在家用电器中得到广泛的应用。
首先，它具有极高的输入阻抗；其次，场效应管具有很多的类型，电源可正可负，增加了电路应用的灵活性；场效应管还有很强的抗辐射能力。
在日常的教学中，掌握场效应管的测量却是学生的难点，以下就来谈谈如何用万用表来检测场效应管。
场效应管主要有结型管和MOS管（金属一氧化物一半导体管）、VMOS管（V型槽MOS管）等。
一、结型场效应管的测量1、判定场效应管的电极先确定管子的栅极。
将万用表置于R×１００档，黑表笔接管子的一个电极，红表笔依次碰触另外两个电极。
若两次测出的电阻值均很大，说明是P沟道管。
且黑表笔接的就是栅极。
若两次测出的阻值均很小，说明是N沟道管，且黑表笔接的就是栅极。
若不出现上述情况，可调换另一电极，按上述方法进行测量，直到判断出栅极为止。
一般结型场效应管的源极和漏极在制造工艺上是对称的，因此可互换使用，所以可以不再定栅极和漏极，源极和漏极间的电阻值正常时约为几千欧姆。
２、估测场效应管的放大能力，将表置于R×１００档，黑笔接漏极D,红笔接源极S，这时指针指出的是漏极和源极间的电阻值。
用手捏住栅极G，表针应有较大幅度的摆动，摆幅越大，则管子的放大能力越强。
若表针摆动很小，则管自放大能力很弱。
若表针不动，说明管子已失去放大能力。
二、MOS场效应管的测量MOS场效应管，目前常用的多为双删型的结构，两个删极都能控制沟道电流的大小，靠近源极S的栅极G1是信号栅，靠近漏极D的栅极G2是控制栅，通常加AGC电压。
１、判定场效应管的电极将表置于R×１００档，用红、黑表笔依次轮换测量各管脚间的电阻值，只有D和两极间的电阻值为几十至几千欧姆，其余各管脚间的阻值为无穷大。
当找到D和S极以后，再交换表笔测量这两个电极间的阻值，其被测阻值较大的一次测量中，黑表笔接的为D 极。
红表笔接的为S极。
图解：数字式万用表检测场效应管
图解：数字式万用表检测场效应管场效应管与普通的三极管检测方法有很大区别。
由于常用的MOS场效应管的D-S极之间都有一个阻尼二极管，因此可以采用数字式万用表的二极管挡来检测D-S极之间的二极管压降，从而判断场效应管的性能，检测方法如下。
将数字式万用表的挡位开关拨至二极管挡，红表笔接S极、黑表笔接D极，此时万用表的屏幕上会显示出D-S极之间二极管的压降值，大功率场效应管的二极管压降值通常在0.4～0.8V之间，小功率场效应管的二极管压降值通常为0.5 5V左右；黑表笔接S极、红表笔接D极以及G极，与其他各引脚之间均应该无压降（以N沟道场效应管为例，P沟道场效应管应该是红表笔接D极、黑表笔接S极才有压降值）。
反之，则说明场效应管已经损坏。
在维修中，场效应管通常为击穿损坏，这时各引脚之间通常呈短路状态，因此各引脚间的压降值也通常为0V。
常用的贴片封装大功率场效应管5N03检测示意图分别如图1、图2所示。
图1 红表笔接S极、黑表笔接D极测量结果图2 红表笔接D极、黑表笔接S极测量结果常用的小功率场效应管BSP254A检测示意图如图3所示。
图3 常用的小功率场效应管BSP254A检测示意图常用的大功率场效应管FS10SM18A检测示意图如图4所示。
图4 常用的大功率场效应管FS10SM18A检测示意图在代换场效应管时，主要应该考虑如下参数：最大漏极功耗PDM（相当于普通三极管的PCM）、极限漏极电流ID、最大漏源电压VDS、导通电阻RDS（ON）。
除了考虑以上参数外，还要考虑引脚排列是否一致，因为场效应管的型号前缀字母与数字即使完全一致，只要后缀字母不相同，则引脚排列也可能不一致，如显示器中常用的行推动管BSP254与BSP254A，引脚排列就完全不一致。
在维修工作中，还要注意绝对不能用N沟道的场效应管代换P沟道的场效应管，反之也一样。
利用数字式万用表不仅能判定场效应管的电极、还可以测量管子的跨导（放大系数）。
85n08场效应管怎样测量好坏？
要测量85N08 场效应管的好坏，可以通过以下步骤进行：1. 使用万用表测量：- 将万用表调至二极管测试模式（diode test mode）。
- 将正极连接到场效应管的源极（S），负极连接到漏极（D）。
- 正确的场效应管应该表现为一个二极管，反向电压下电阻很大，正向电阻很小。
- 如果测试结果显示开路（OL）或电阻极大，可能表示场效应管失效。
2. 使用数字万用表测量阈值电压：- 将数字万用表调至直流电压测量模式。
- 将电源接到场效应管的栅极（G）和源极（S），并逐渐增加电压。
- 85N08 场效应管的阈值电压应该在数据手册中有规定，一般为几伏至十几伏之间。
- 如果阈值电压超出正常范围或无法观察到变化，可能表示场效应管存在问题。
3. 检查漏电流：- 将场效应管正确接入电路。
- 使用万用表测量漏极（D）和源极（S）之间的电阻。
- 如果测量到异常高的漏电流，可能表示场效应管故障。
另外，还有一种常见的方法是使用示波器来测试85N08 场效应管的好坏，这种方法可以更直观地观察到信号波形的变化，从而判断场效应管的工作状态。
1. 使用示波器测试开关特性：- 将示波器的探头连接到场效应管的栅极（G）和源极（S）之间。
- 将正弦波信号输入到栅极（G），并逐渐调节信号幅度和频率。
- 观察示波器上的输出波形，应该能够看到栅极（G）和源极（S）之间的信号放大效果。
- 如果输出波形不正常或无信号放大效果，可能表示场效应管存在问题。
2. 测试输出特性：- 将示波器的探头连接到漏极（D）和源极（S）之间。
- 将输入信号作为漏极（D）的控制信号，观察输出波形变化。
- 正常的场效应管应该能够正确放大输入信号，并输出相应的波形。
- 如果输出波形不正常、失真或无法正确放大信号，可能表示场效应管存在问题。
通过这些方法，您可以初步判断85N08 场效应管的工作状态，如果怀疑场效应管有问题，建议更换为新的场效应管以确保电路正常工作。
如果您不确定如何使用示波器进行测试或如何解读测试结果，请寻求专业人士的帮助。
MOS(场效应管)的极性辨别 工作原理 好坏判断
★MOS（场效应管）的极性辨别工作原理★这个是功率场效应管（MOSFET）的原理图示，注意看，DS之间并联了一个二极管，而且这个二极管极性N管和P管正好相反，检测场效应管极性主要靠的就是这个。
总结一下，Nmos相当于一个对地的电子开关，下图黄圈就是NMOS：当G极相对S极有正电压的时候（比如把G接到VCC，因为S已经接地了）或是在GS之间加一个电池，负极S正级G开关导通，灯亮。
当G极相对S极电压为0或是负电压（比如把G接地），开关断开，灯灭。
比三极管简单吧！会用MOS以后我根本不再用三极管了，MOS导通可以近似认为开关，因为导通电阻非常小，都在毫欧级别，甚至小于普通开关，控制这个开关打开或关闭也不需要很多能量，只需一个电压即可，三极管则是要一个电流所以CMOS器件耗电远小于TTL器件。
Pmos相当于一个对正极的电子开关，下图黄圈就是PMOS当G极相对S极有反电压的时候（比如S接正级，G接负极）或是在GS之间加一个电池，正极S负级G开关导通，灯亮。
当G极相对S极电压为0或是正电压（比如把G接正级），开关断开，灯灭。
传统的尾盖开关想要改成MOS开关，很难，因为尾盖开关是串联在电路中的，要导通的话两端最多只有零点几伏的电压降，这点电压是不够驱动MOS的，一般的MOS起码得有2-3V的电压才能打开我的想法是，利用一个电容（比如法拉电容，0.22F的只不过8*8*3mm大小）提供MOS的供电，MOS的超高输入阻抗决定了不需要多少电流既可以保证MOS的导通电容充电怎么办？简单，电筒关闭时开关两端不是电池电压吗？利用的就是它来给电容充电简单的草图如下，个人对MOS的使用不太清楚，NMOS还是PMOS留给高手来选择把或者也有可能这个电路根本实现不了，就权当抛砖吧刚才现学了mos的使用方法，画了个大图这里用NMOS没错吧。
怎么判断场效应管的工作状态
怎么判断场效应管的工作状态场效应管及其放大电路场效应晶体管是利用电场效应来控制电流的一种半导体器件，即是电压控制元件。
它的输出电流决定于输入电压的大小，基本上不需要信号源提供电流，所以它的输入电阻高，且温度稳定性好。
按结构不同场效应管有两种:结型场效应管绝缘栅型场效应管它电极及硅片之间址绝级的.称绝缘栅唱场效应汁©源极5柚极G漏极D本节仅介绍绝缘栅型场效应管按工作状态可分为：增强型和耗尽型两类每类又有N沟道和P沟道之分2.11.1绝缘栅场效应管1.增强型绝缘栅场效应管⑴N沟道增强型管的结构(1) N沟逍增强型管的结构由于金属栅极和半导体之间的绝缘层目前常用二氧化硅，故又称金属-氧化物-半导体场效应管，简称MO场效应管源极$柵极G漏极DP型硅衬底⑵N沟道增强型管的工作原理由结构图可见，N+型漏区和N+型源区之间被P型衬底隔开，漏极和源极之间是两个背靠背的PN结十柵渊电压厂佃=0时,不昨a询和源极之何所加电爪的极性如何.其 +总有一个PN结是反向債置的•反向电m很鬲. 漏极电渝近似为苓。
当U GS>0时，P型衬底中的电子受到电场力的吸引到达表层，填补空穴形成负离子的耗尽层；w.r,将出现N型辱电沟逍・将。
召连孩起来.%愈福.孚电沟遺Jfe®, 在涌极电源的作用下将产生秦械电擁当U G S~~N型导电沟道「* _____ _____尹彌底IU Gs（th）后，场效应管才形成导电沟道，开始导通，若漏 -源之间加上一定的电压U Ds,则有漏极电流I D产生。
在一定的U Ds下漏极电流I D的大小与栅源电压L bs有关所以，场效应管是一种电压控制电流的器件。
在一定的漏-源电压U Ds下，使管子由不导通变为导通的临界栅源电压称为开启电压L b s（th）。
（3）特性曲线开启电压「册m裁止匯V牛气mA5"漏极特性曲线严了鼻% 无导电；仃导取沟逍 沟道施移特性沏线 /&/mA ^=WV(4)P 沟道增强型2.耗尽型绝缘栅场效应管？如果MOS 管在制造时导电沟道就已形成，称为耗尽型场效应管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎么判断场效应管的工作状态场效应管及其放大电路
场效应晶体管是利用电场效应来控制电流的一种半导体器件，即是电压控制元件。
它的输出电流决定于输入电压的大小，基本上不需要信号源提供电流，所以它的输入电阻高，且温度稳定性好。
按结构不同场效
应管有两种:
结型场效应管
绝缘栅型场效应管
它电极及硅片之间址绝级的.称绝缘栅唱场效应汁©
源极5柚极G漏极D
本节仅介绍绝缘栅型场效应管
按工作状态可分为：增强型和耗尽型两类每类又有N
沟道和P沟道之分2.11.1绝缘栅场效应管
1.增强型绝缘栅场效应管
⑴
N沟道增强型管的结构
(1) N沟逍增强型管的结构
由于金属栅极和半导体之间的绝缘层目前常用二氧化硅，故又称金属-氧化物-半导体场效应管，简称MO场效应管
源极$柵极G漏极D
P型硅衬底
⑵N沟道
增强型管的工作原理
由结构图可见，N+型漏区和N+型源区之间被P型衬底
隔开，漏极和源极之间是两
个背靠背的PN结
十柵渊电压厂佃=0时,
不昨a询和源极之何所加
电爪的极性如何.其 +总有
一个PN结是反向債置的•
反向电m很鬲. 漏极电渝近
似为苓。
当U GS>0时，P型衬底中的电子受到电场力的吸引到达表层，填补空穴形成负离子的耗尽层；
w.
r
,
将出现N型辱电沟
逍・将。
召连孩起
来.%愈福.孚电沟
遺Jfe®, 在涌极电
源的作用下将产生
秦械电擁当U G S
~~
N型导电沟道「
* _____ _____
尹彌底I
U Gs（th）后，场效应管才形成导电沟道，开始导通，若漏 -源之间加上一定的电压U Ds,则有漏极电流I D产生。
在一定的U Ds下漏极电流I D的大小与栅源电压L bs有关所以，场效应管是一种电压控制电流的器件。
在一定的漏-源电压U Ds下，使管子由不导通变为导通的临界栅源电压称为开启电压L b s（th）。
（3）
特性曲线
开启电压「册m
裁止匯
V
牛气mA
5"
漏极特性曲线
严了鼻% 无导电；仃导取沟逍 沟道施移特性沏线 /&/mA ^=WV
(4)P 沟道增强型
2.耗尽型绝缘栅场效应管？如果MOS 管在制造时导电
沟道就已形成，称为耗尽型场效应管。
(1 ) N 沟道耗尽 型管
增就烈炀敦应许只有当「口 At 忙玄时 时才形加 牡河通L
加电斥才形J®
卩唧¥电沟道
aoj n■ j ?D
卩岬
畏电禅迎J
由于耗尽型场效应管预埋了导电沟道，所以在 "尸0 时，若漏-原之间加上一定的电压U Ds,也会有漏极电流I D产生。
这时的漏极电流用
I DSS表示，称为饱和漏极电流。
当U GS>0时，使导电沟
道变宽，I D增大；
当U G S<0时，使导电沟道变窄，I D减小；“S负值愈高，
沟道愈窄，I D就愈小。
当U G S达到一定负值时，N型导电沟道消失，
I D= 0，称为场效应管处于夹断状态（即截止）。
这时的
U bs称为夹断电压，用U bs（off）表示。
⑵耗尽型N沟道MOS t的特性曲线
o
T
4
耗尽型的MOS 管U G 萨0时就有导电沟道，加反向电压到 —定值时才能夹断 (3) P 沟道耗尽型管
N
TW JT 熨 H
沟Ut
捧盯负离
r* .
心mA
4 8 12lfi 20 ｛仏
加极待性曲绞
U Gs
:
在制11时SJHf
凍始导联沟通3.场效应管的主要参数
(1) 开启电压是增强型MOS管的参数
(2) 夹断电压
U Gs(off):
⑶饱和漏电流
I DSS：
是结型和耗尽型
MOS管的参数
(4)低频跨导
g m
卅沟道P沟逍G、SirnJUa-'S! 电
用』形城R电沟
戏碾科三扳伶
电子和空穴曲种驶
E 札子戍空穴中一种
控制方式 电流控制
二电压控制
类盅 hPNltlPNP
理沟逍剧IP 沟逍 啟人黔數
0二 20 f 200
「乩■= 1 - 5niA/V
SAillffl
107-10H Q 较岛
—尬报高
热魁摩性
螯 ________ ________ U ___________
简单.成車低
対屁电极
B —E C
O ■ S D
2.11.3
:表示栅源电压对漏极电流的控制能力
极限参数：最大漏极电流、耗散功率、击穿电压。
场
效应管与晶体管的比较
场效应管放大电路场效应晶体管具有输入电阻高、噪 声低等优点，常用于多级放大电路的输入级以及要求
噪声低的放大电路。
？?？
场效应管的源极、漏极、栅极相当于双极型晶体管的 发射极、集电极、基极。
场效应管的共源极放大电路 和源极输出器与双极型晶体管的共发射极放大电路和 射极输出器在结构上也相类似。
???
场效应管放大电路的分析与双极型晶体管放大电路一样，包括静态分析和动态分析。
1.自给偏压式偏置电路T为N沟道耗尽型场效应管
U G S
=-R S I S
栅源电压U Gs是由场效应管自身的电流提供的，故称自给偏压。
增强型MOS管因U Gs=0时，
I D
0,故不能采用自给偏压式电路。
静态分析可以用估算法或图解法（
略）
估算法:
列出静态时的关系式
('
T
o 2.分压式偏置电路（1）静态分析
对增强型MOS 管构成的放大电路需用图解法来确定静
态值
A ） =
打
将已知的』,丽晒、 ■
■—
耳剧代入上两式. 解
:TI —
钟◎叩 I
K
% - - M
估E 行人 列出柳态时的吳系式 流
过风;的电流为零
甩 u -in
U., Q 打=£昭_打-忖）*Hkr= 将已如的L&驛称 缶代入上两尢 解岀 U GS * /D 5 由吩%■収心friy 解由％
电压放大俗数\^r\.
心b讪“
(2)动态分析
心是为了提高輸入电眄而设氏的。
3.源极输出器
交流通懦
HF
输入电Ml 輸出逖阳
G =愆十(尽；1 "代』心二％
电压®(大僻数
Ji
—
J&
I I
广Ji昇
耳/企兰％丄
rr
—心心―心屮、
讥皿严特点与晶体惟的s=%+u*：rn%、JH鞭输ai母F
场效应管工作在可变电阻区时，漏源电阻:
/jj/mA
场效应曾可看作由柵源电
压控制的可变电
£；：汙一仇
—1.5V
2_5V
N河道结型场效
山洽的转移特件
应用举例:
放大器
整流滤
波电路。
