电接点水位计的组成及工作原理
电接点水位计的组成及工作原理
一、组成
UDZ-191系列智能电接点双色水位计是智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和联锁控制。
该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。
二、工作原理
由于水和汽的导电性能差别极大，以发电厂锅炉汽包为例，一般水阻在几十ＫΩ，汽阻在１ＭΩ以上，测量筒的作用就是将水位的高低通过电接点阻值的变化，转换为电信号送至二次仪表进行运算和逻辑判断，最后以发光二极管和数码管准确显示水位值。
如上图所示，多路开关电路将各点电接点的电阻值信息分时选通，转换为电压信号送至A/D转换器，变成数字量，由单片机采样后，经运算得出相应的电阻值和预先设置的临界值进行比较。
大于临界值的接点，处于汽中，CPU通过I/O电路使发光二极管显示红色；小于临界值的接点，处于水中,则显示绿色，红绿交界处即为水位，同时数
码管直接显示水位值。
电接点水位计
1、电接点水位计工作原理
2、电接点水位计组成 3、电接点、水位容器要求 4、电接点水位电接点水位计的突出优点是指示值不受汽包压力变 化的影响，在锅炉起停过程中能准确地反映水位情况， 仪表构造简单，迟延小。 一、工作原理 电接点水位计是利用汽、水介质的电阻率相差很大 的性质来实现水位测量的，它属于电阻式水位测量仪 表。在360℃以下，纯水的电阻率小于 106 Ω·cm，蒸 汽的电阻率大于 108 Ω·cm。 电接点水位计主要由水位容器（测量筒）、电接 点及水位显示仪表等构成。
雷达式液位计根据脉冲—回波方式工作，发射—反射—接 收是它的基本原理。其工作天线向被测对象发射出波长较短
的雷达波脉冲，一部分雷达波穿过了被测介质，另一部分在 被测液面产生反射后，由天线接收（天线同时还起着接收器 的作用）。通过测量从开始发射雷达波到接收到反射雷达波 之间的时间间隔来确定天线与液面之间的距离，再根据水位 计的安装尺寸L，可得出被测液位
（二）功能介绍 1. 数码显示 正常工作时显示水位值，在电极测试状态显示被测电极与 测量筒体之间的电阻值。 2. 水位标尺 汽红水绿，直观显示水位。如果某一点闪烁则表示对应点 的电极出现故障。 3. 状态指示灯 智能电接点水位计共有5个指示灯，上下两端的4个灯分别 指示上限、下限、上极限、下极限4种报警状态，报警时对 应灯闪烁红色；中间一个灯指示排污状态，在排污状态时闪 烁红色。 4. 按键 智能电接点水位计共有3个按键，每个按键都是复用的， 在不同的场合下有不同的用途，如消音和▽在同一个按键上。
2. 水位容器 水位容器也称为水位测量筒，通常用直径为76mm或 89mm的20号无缝钢管制造。 （1）其内壁应加工得光滑些，以减少湍流。 （2）水位容器的水侧连通管应加以保温。
关于热电仪表方面知识问答
关于热电仪表方面知识问答《热工仪表知识100问》是昌晖仪表制造有限公司根据热电厂热工专工工作范围整理，内容主要侧重于热电厂热工仪表运行和维护方面的知识。
1、什么叫测量与测量仪表？测量就是通过实验的方法，把被测量与其所采用的单位标准量进行比较，求出其数值的过程。
被测量与其单位用实验方法进行比较，需要一定的设备，它输入被测量，输出被测量单位的比值，这种设备就叫测量仪表。
2、什么是测量结果的真实值与测量误差？测量结果的真实值是指在某一时刻，某一位置或某一状态下，被测物理量的真正大小，一般把标准仪器所测量的结果视为真实值。
测量误差：测量结果与测量真实值之存在的差值，通常称为测量误差。
测量误差有大小、正负和单位。
3、什么叫示值的绝对误差、相对误差与引用误差？仪表的指示值与被测量的真实值之间的代数差，称为示值绝对误差。
示值的绝对误差与被测量的实际值之比称为示值的相对误差。
示值的绝对误差与该仪表的量程上限或量程范围之比，称为示值的引用误差，以百分数表示。
4、什么叫仪表的基本误差与系统误差？在规定的技术条件下，将仪表的示值和标准表的示值相比较，在被测量平稳增加和减少的过程中，在仪表全量程取得的诸示值的引用误差中的最大者，称为仪表的基本误差。
在相同条件下多次测量同一量时，误差的大小和符号保持恒定，或按照一定规律变化，这种误差称为系统误差。
一般可以通过实验或分析的方法查明其变化的规律及产生的原因，并能在确定数值大小和方向后，对测量结果进行修正。
5、什么叫仪表的灵敏度与仪表的分辨力？灵敏度是仪表对被测量的反应能力，通常定义为输入变化引起输出变化ΔL对输入变化ΔX之比值。
它是衡量仪表质量的重要指标之一，仪表的灵敏度高，则示值的位数可以增加，但应注意灵敏度与其允许误差要相适应，过多的位数是不能提高测量精度的。
仪表的分辨力也叫鉴别力，表明仪表响应输入量微小变化的能力。
分辨力不足将引起分辨误差，即在被测量变化某一定值时，示值仍不变，这个误差叫不灵敏区或死区。
简述电接点水位计的工作原理
简述电接点水位计的工作原理
电接点水位计是一种特殊的水位测量仪表，它可以测量水位的高度。
下面将介绍电接点型水位计的工作原理：
一、电接点水位计的工作原理
1、电接点水位计由三部分组成，即金属浮子、测量电阻器和电源电路。
2、测量电阻器通过精密钢印制成，测量电阻的变化能够在水位的上升或降低时发
生变化。
3、金属浮子与测量电阻之间是一个导通的可调节电路，一端接测量电阻器，另一
端与电源连接，可将测量电阻器与电源之间的电动势引起的分支电流做成1：1的
增益，因此可达到测量水位的目的。
4、测量电阻器与电源间的电动势引起的分支电流随着水位而发生变化，由于电源
形成的恒定电路环境，测量电阻器与电源间的电动势也会随着水位的变化而发生变化，从而产生不同的测量信号。
二、电接点水位计的优点
1、电接点水位计可以测量水位高度，准确性高，并且可以实现快速和可靠的测量；
2、它是一种简单、可靠、便于安装和维护的测量系统；
3、采用电接点设计，不受溶液腐蚀、温度、湿度等因素的影响，同时也不需要使
用其他介质；
4、该仪表的准确性和精度高，有一定的工作环境容限，不受温度变化的影响；
5、它的安装快捷和维护方便，操作简单，价格合理；
6、电接点水位计的工作带宽宽，有效量程范围大，长投入使用寿命，更加可靠。
总之，电接点水位计是一种新型的水位测量仪表，在准确性、精度、环境容限、安装快捷、工作带宽等方面有着独特的优势，并且在工业界具有重要的应用价值。
仪表试题(带答案)

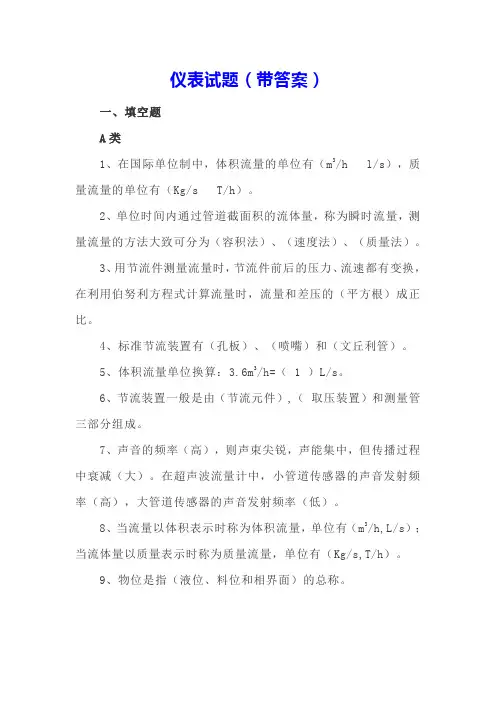

仪表试题（带答案）一、填空题A类1、在国际单位制中，体积流量的单位有（m3/h l/s），质量流量的单位有（Kg/s T/h）。
