电接点液位计说明书版
通达智能电接点液位计 DS-8S 使用说明书
智能电接点液位计使用说明书江苏通达仪表有限公司一、概述智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。
该机以智能化、小型化、通用化为特点，性能更加可靠。
并有越限报警输出功能，以确保被测容器的正常工作。
二、特点1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。
2．该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。
3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。
4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。
5．该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。
6．该机还备有标准直流信号输入和输出接口。
可参与调节控制系统，控制被测容器的液位。
三、主要技术参数（一）显示仪表（二次仪表）1．产品型号：DS--8S-----（Q、G、Y）-----液位仪标尺型号汽包高加除氧器安装方式标尺型号：见附表；安装方式：Z----竖式安装；H----横式安装；2．液体阻值范围：0~500K仪表出厂时设定至0~150K左右。
3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。
4．数字显示：对应模拟显示值显示数字值。
5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。
同时报警继电器触点输出动作。
6．输入方式：a。
电接点信号。
最多19点b．模拟信号。
4~20mA；0~10mA；1~5V。
7．模拟信号输出：4~20mA；0~10mA；1~5V。
8．报警输出触点容量：AC220V，3A。
9．电源电压：AC220V±10%50Hz±1Hz。
10．消耗功率：15VA。
11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。
电接点
电接点水位表一、技术规范及原理电接点液位计是由测量筒、超纯水陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。
采用红绿双色发光管在显示中模拟汽（红）与水（绿），明显指示液位在容器中的位置，并具有越限报警、输出功能。
各炉电接点水位表型号：●1#炉：UDZ-D2S/19上海新亚仪表厂●2#炉：UDJ电接点控制仪中国铁岭仪表厂●3#炉：UDZ-D2S/19上海新亚仪表厂●4#炉：SXYZS液位监控仪江苏太仓市长江仪表厂2、工作原理●电极装在水位容器上组成电极水位发送器。
电极芯与水位测量容器外壳之间绝缘。
利用汽与水的导电率不同来测量水位，由于蒸汽导电率小、电阻大，电路不通，显示灯不亮（红色），而水的导电率大、电阻小，当接点被水淹没时，电路接通，显示灯亮（绿色），水位高低决定了灯接通的数量，运行人员就可根据显示灯的数目来判断水位的位置。
电接点水位计结构上主要由水位容器、电极和测量显示器和测量线路组成。
●仪表工作过程中1-19点电极分别浸没水中，面板上相对应的点发光二极管由红色反转为绿色。
二、仪表接线●显示表背面接线端子1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19与测量筒上-9，-8，-7，-6，-5，-4，-3，-2，-1,0,1,2,3,4,5,6,7,8,9,对应连接，20号端子接测量筒的筒体。
●面板上LED指示灯上的编号与接线端子1-19相对应；对应接点浸没水中时LED发绿光，通过指示灯的颜色可以判断预埋电极的工作性能。
三、报警设置●显示表内设HH、H、L、LL四个报警点，它们与报警指示灯及内部报警继电器相对应，报警时蜂鸣器发出蜂鸣声。
●低位报警状态，水面露出对应电极，报警指示灯发红色光（L、LL）.●高位报警状态水位浸没对应电极，报警指示灯发红色光（HH、H）●报警状态下，四个对应内置继电器触点分别闭合●出现报警内置蜂鸣器长鸣，按上方向键可消音（出现新报警或退出报警位置，自动退出消音程序。
电接点液位计说明书
吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。
二、结构及工作原理：精品文档，超值下载1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。

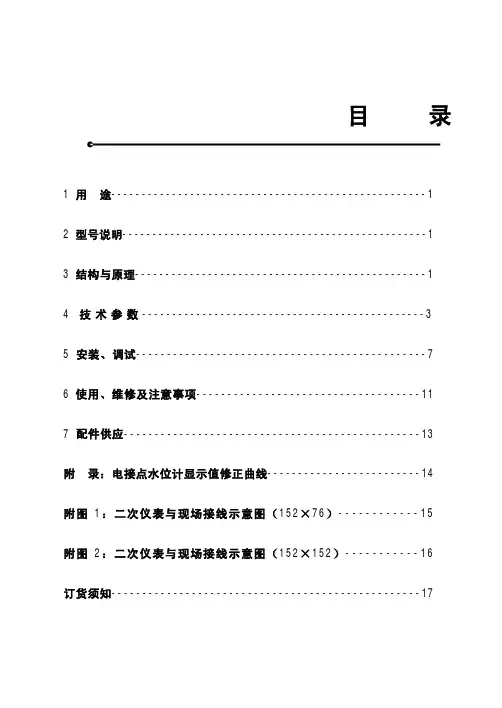

新型号-电接点水位计说明书-2212-115
L+320
L+350
L+380
L2(mm)
350
380
350
用户订货时请参考上表中的参数，按订货须知填写所需参数，特殊要求可 以商定。
4.1.3 测 量筒测点 位参数参 见表 2。 4.2 二次仪 表技术参 数 4. 2.1 工 作 环 境 条 件 ：环 境 温 度 ：- 10℃ ～ + 50℃ ；相 对 湿 度 ：＜ 8 0% 无 凝 结 。 4.2.2 电 源: AC 220（1±10% ）V 50Hz 电流＜ 1A 4.2.3 功 耗：＜20VA
直观地显示汽、水位置。
3.3 结构原 理图见图 1：
就地
集控室
容器
测量筒
电极
电缆
二次仪表
水
位
联锁保护输出
显
示
排污阀
图 1 结构原理图
2007-03
1
■电接点水位计■
长春锅炉仪表程控设备股份有限公司
3.4 工作原 理及特点
本 水 位 计 是 利 用 炉 水 和 蒸 汽 的 导 电 率 差 异 的 特 性 进 行 测 量 的 。由 于 液 位
变 化 使 部 分 电 极 浸 入 水 中 ，部 分 电 极 置 于 蒸 汽 中 ，在 炉 水 中 的 电 极 对 筒 体 阻
抗 小 ，而 在 蒸 汽 中 的 电 极 对 筒 体 的 阻 抗 大 ，利 用 这 一 特 性 ，可 将 非 电 量 的 水
位 转 化 为 电 量 ，送 给 智 能 二 次 仪 表 ，从 而 实 现 水 位 的 显 示 、报 警 输 出 等 功 能 。
7
L2 D×S
d2×S2
L1
1.筒体 2.汽管 3.电极 4.电极压盖 5.电极座 6.水管 7 排污管 图 3 测量筒外形结构图
电接点液位计安全操作及保养规程
电接点液位计安全操作及保养规程1. 前言电接点液位计是一种用于自动测量液位高度的自控仪器。
其根据液面高度的变化，通过电器接点转换工作进行信号输出，并能用于液位自动控制和报警。
为了避免因操作不当或保养不良而导致的安全事故,本文旨在规范操作和维护情况。
2. 机器及仪器说明电接点液位计主要由以下几部分组成：1.漂浮体：用于在水面上升沉从而推动开关操作；2.钢丝绳：连接漂浮体和液位计上的开关器；3.开关器：包含电器接点和固定装置，用于控制信号输出，并测量液位高度；4.开关栏：支撑开关器以及液位计的固定部分。
3. 安全操作1.在使用电接点液位计前，请仔细阅读产品使用说明书；2.建议在室内或防护遮阳处安装电接点液位计，以免暴露在天气及其他外界因素下影响运行正常；3.液位计应安装在平稳，不振动的基础上，安装应牢固可靠；4.操作人员必须具备使用操作技能；5.在操作前必须检查仪器是否在正常工作状态；6.禁止使用带有腐蚀性及易爆性的介质，以及粉尘过多、温度过高或者特殊性质的介质测试；7.严禁随意拆卸、强行更改电线或其他部件；8.严禁擅自维修，在需要维修时，请联系售后人员。
4. 保养规程经常性的维护和保养有助于延长液位计寿命。
1.外部清洁：每隔三个月，检查开关栏和漂浮体，清洗灰尘和污垢附着物；2.防锈处理：每个月检查所有部件的防锈情况，未保持良好时，请及时进行处理；3.接点清洁：每三个月，请对仪器内部进行检查，仔细清洁接点以保证信号的准确输出。
使用电气清洗剂进行清洁时，请务必电源关闭后再进行；4.定期校准：在记录每次检测结果后，请按使用说明书指引，定期对液位计进行校准以确保信息输出满足控制的需要。
以上操作方法及步骤仅作为参考，如有其他需要请参考官方文档或者与售后人员联系，切勿进行自行操作。
5. 结束语电接点液位计是一种非常实用的工具，使用前就需要遵循安全操作及维护保养规范。
我们希望这篇文档能够为使用者提供有帮助的信息。
电接点水位计
目 录1、用途： (1)2、结构及工作原理： (1)3、主要技术参数: (4)4、安装调试： (5)5、使用、维护注意事项： (8)6、配件供应: (8)7、订货须知： (8)1、用途：我公司生产的LHDJ-1.6～32普通型和LHDJ-BC-1.6～32自补偿型电接点。
主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出，可直接参与闭环控制系统和连锁控制系统，增强型二次仪表具有4～20mA变送输出功能。
2、结构及工作原理：2.1 液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。
其中普通型见图1，自补偿型见图2 。
2.2、工作原理及特点：2.2.1普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。
由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入智能二次仪表，从而实现水位显示、报警输出等功能。
2.2.2自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的。
但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。
又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。
针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。
伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。
而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度为饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。
液位计使用说明书
液位计使用说明书1. 产品概述液位计是一种用于测量容器内液体的高度的仪器。
它具有高精度、可靠性好等特点，广泛应用于工业生产、石油化工、食品加工等领域。
本使用说明书的目的是帮助用户正确使用液位计，确保仪器的准确测量和长期稳定运行。
2. 安全须知在使用液位计前，请仔细阅读以下安全须知，并严格遵守：2.1 使用前检查液位计是否完好。
如有损坏或异常情况，请勿使用，并及时联系售后服务。
2.2 在操作液位计时，务必戴上防护手套和护目镜，以防液体溅出造成伤害。
2.3 不要将液位计暴露在高温、潮湿或腐蚀性环境中，以免影响仪器的正常工作。
2.4 液位计的维修和保养应由专业人员进行，禁止用户自行拆卸或修理。
3. 操作步骤为确保精确测量，使用液位计时请按照以下步骤进行操作：3.1 将液位计正确安装在要测量液位的容器上，并确保安装牢固。
3.2 打开液位计电源，并根据说明书调节合适的工作参数。
3.3 等待液位计自检完成后，将探测头慢慢放入容器中。
3.4 观察液位计显示屏上的测量结果，并记录下来。
3.5 测量结束后，将探测头从容器中取出，并关闭液位计电源。
4. 注意事项使用液位计时，还需要注意以下事项：4.1 在测量液位前，必须确保容器内液体的稳定，避免因液体的剧烈波动而影响测量结果。
4.2 定期清洁液位计的探测头，以保证其灵敏度和准确性。
4.3 若发现测量结果异常或误差较大，请检查机器设置和操作是否正确，并联系售后服务。
4.4 长期不使用液位计时，请关闭电源并将其存放在防尘、防湿的地方。
5. 故障排除在使用液位计过程中，可能会遇到一些常见的故障问题。
下面列举几种常见情况的处理方法：5.1 若液位计显示屏无显示或显示不正常，请检查电源连接是否良好，重启液位计并观察结果。
5.2 如果液位计测量结果波动较大，请检查容器内液体是否有剧烈波动，或探测头是否受到干扰。
5.3 如果液位计测量结果显著偏离实际液位，请检查仪器设置是否正确，确保参数调整适当。
电接点水位计说明书2010.7.6-E
Attaining the authentication certificate of ISO9001 International Standard QualityDQS SeriesElectrode Water Level GaugeOperation ManualEnglishChangchun Boiler Instrument Program- controlling Equipment Co., Ltd. P .R. ChinaThe Brief Introduction of Corporation The company，Changchun Boiler Instrument Program-controlling Equipment Co., Ltd. is a stock company constituted by main body of Changchun Boiler Instrument General Factory. The factory was built in April, 1980, was the only specific factory to produce the observation instrument with water level (liquid level) for the dynamoelectrode equipment, observation device with object level, industrial TV observation system, the measurement device of water’s flux, the auto-controlled products appointed by the original Mechanic Electron Industrial Ministry. It is the member of China Dynamoelectrode equipment Association. It is the recommended factory to produce the main auxiliary equipment of thermal power by national electrode power company electrode power programming designing institute. It is the appointed factory by national 38 large-scale thermal power group enterprises. It is the cognizance corporation to produce metric instrument and assistant fittings of boiler pressure vessel by government.The corporation is the advanced enterprise with provincial class, high & new technical enterprise of Jilin province, AAA-class enterprise of China enterprises images, AAA-class credit of bank. It won the ISO9001 international qualities standard attestation certificate in October, 1997 and exchanged ISO9001:2000 certificate in 2001.The corporation has been producing the supported products for the thermal power for more than 20 years. At present, the products have five sorts, 38 kinds and 168 specifications. The products are the supported products for national 978 large-scale, middle-scale and small-scale fuel electrode plant and 5 large-scale, middle-scale and small-scale boilermakers in China. The products has been exported with the main frame to nine countries and districts such as Pakistan, Indonesia, Thailand, Bengal, Iraq, Iran and Vietnam. The products have good reputation in home and abroad.Promises of service after sale is to enhance before sale, midst sale, and after sale service, it is carried through the whole course of production’s making, installing, adjusting, and using that providing 24-Hour service, overtaken service and whole course service.Contents1. Application------------------------------------------------------------------12.Model Description-------------------------------------------------------------13. Structure and Principle-----------------------------------------------------14. Technical Parameter-------------------------------------------------------35. Installation and Conditioning----------------------------------------------86. Utilization, Repairing and Notes-----------------------------------------177. Accessories Supplied-----------------------------------------------------20 Appendix --------------------------------------------------------------------21 Attached Drawing1-----------------------------------------------------------22 Attached Drawing2-----------------------------------------------------------23 Notice for Ordering-------------------------------------------------------------241. ApplicationDQS □-1.6～32-Y/X （replaced original model:DQS-76/152、UDZ ）type electrode water level gauge is mainly used in monitoring the water level of various drums and measurement on high and low voltage heaters, generators, evaporators and water tanks etc., and it has the function of output of warning node.2. Model DescriptionFor example: DQS6-32-19Y type.3. Structure and principal3.1 The water level gauge is made up of measuring cylinder, ceramic electrode, secondary instrument etc.The model of secondary meter: DQS-76The cut-off dimension on the panel (Height X width mm):152×76、76×152、152×152、205×76The size of secondary meter mounted on the wall (height X width X depth mm):264×184×95.The secondary meter above has the function of the 4～20mA output.The type of electrode:The electrode without screw thread: DJY2612-115(The seal with the wrap gasket) The electrode without screw thread: DJY2212-115 (The seal with the copper gasket) The electrode with screw thread: DJM1615-115，DJM1615-87 (The seal with the copper gasket)3.2 The instruments adopts the customary marks of heat engineering, that is the double-color beam combined by red steam and green water and the LED, which makes it possible to view the positions of the steam and water. 3.3 The diagram of the structural principle is shown in Fig.1 .Y19326DQS 电极形式：压入式为Y ，旋入式为X 测点数量：19个公称压力：32MPa连接形式：焊接为6，法兰为4产品类别：电接点水位计① measured vessels ② the field ③ measuring cylinder ④ electrode ⑤ cable ⑥ blow-down valve ⑦ electrodeity controlling room⑧ secondary instrument ⑨ display of the water level ⑩ Protective interlocking outputFig.1 The structural principle diagram3.4 Operational principles and FeaturesThis water level gauge measures according to the different features of the conductivity of water and steam in the boiler. With the change of liquid level, part of the electrode is dipped into the water, and part of the electrode is dipped into the steam, while the electrode in the water of the boiler has less impedance to the cylinder and the electrode in the steam of the boiler has more impedance to the cylinder. According to these features, the non-electrodeity water level can be converted into electrodeity, delivered to the secondary instrument, thus realizing the display of the water level and warning output.The double-color beam is used in the secondary instrument for the displaying of water level. All parameter uses digital setup. The setting range of the level is -9999～+9999 and the quantity of electrode is 5~40, The seven channels can be at any of the height of the on-line program with lower warning output. All the parameter can be set up on-line and can store the memory when the electrode is lost. So it is applicable for the electrode contact measuring cylinders with the warning with water level lower than 40 points and 7 channels (including the cylinders manufactured by other factories).For the requirements that the alarm channel is more than 7 channels, the user need purchase the remote display meter additional, it has the 8 channels alarming and can be connected with the secondary meter, the quantity of the connected the secondary容器水显位示就地集控室二次仪表测量筒电极电缆排污阀联锁保护输出meter is not limited.The meter can be used for all kinds of the water status on different area. It can measure availably the chlorine water with the high conductivity to the hydroxybenzene liquid with super-low conductivity; the water conductivity can be to 10M ohm. It is applicable for various water resistances in different regions, offering great convenience to the field application.The secondary instrument has two output channel of 4～20mA, applicable for the field control and connected with DCS system and one channel of RS485 digital signals.At the same time, making use of the high-input features of the impedance, only micro current in the signal input loop can run through the electrode, and reduce to the lowest limit of the chemical corrosion produced by the measured liquid. So, the utilization of the instrument can prolong the life of electrode. In addition，the secondary meter can be used for the monitoring of water level of various drums in different pressure and different water.4. Technical parameter4.1 The technical parameter for measuring cylinders4.1.1The structural diagram of the measuring cylinder is shown in Fig.3.1. Measuring cylinder2.Steam pipe3.Electrode4.The cover of electrode5. Electrode support seat6. Water pipe7. Blow-down pipeFig.3: The structural diagram of the measuring cylinder4.1.2 The performance parameter and outline dimension of measuring cylinders is to see sheet 1.Sheet 1 the performance parameter and outline dimension of measuring cylinders4.1.3The position of electrode distributing is to see the sheet 2.Sheet2 The position of electrode distributing for measuring cylinders 4.2The technical parameter of the secondary meter 4.2.1The ambient working conditions:The ambient temperature: -20℃～+50℃;The relative humidity: < 80%, without condensation.ModelDQS □-1.6～32-□Y/XNominal Pressure (MPa) 1.6 2.5 4.0 6.4 10 16 25 32 Working Pressure (MPa) ≤1.01.62.5 4.06.411.5 15.5 21.5 Equalizing value (h=H △-h) 0255070Working Temp. ()℃Saturation steam Temp.Flange （4）Weld （6）PN1.6PN2.5 PN4.0PN6.4PN10DN25DN20JB/T82.2-94Connect SizeJB/T81-94B(Concave)d1×S1(mm)/Material Ø38×5 /20GBlowdown Pipe standard d2×S2(mm)/MaterialØ28×4 /20G Body Spec. D ×S(mm)/Material Ø89×4 /20GØ89×14 /20GØ102×20 /20GElectrode form□without screw thread （Y ） □with screw thread （X ） （selected by user ）Cut-off size of secondary Meter (height × width ) mm□152×76 □76×152 □152×152 □205×76（The size above can be select by user, if it is not be selected, thesecondary meter should be 152X76.）C-C (mm)440、600、670、800，If the C-C value above is different with theuser, we can fabricate according to the requirements of user.When ordering, refer to the content in sheet above and fill in the requirements. (The Equalizing value should be made with the local bi-color gauge at the same time.)C-C Quantity of electrode Electrode position distributionAlarm electrode440 150，±15，±30，±50，±75，±100，±150，±200 600 17 0，±15，±30，±50，±75，±100，±150，±200，±250 670 19 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 800 190，±25，±50，±75，±100，±150，±200，±250，±300，±350≥100019pcs 、24 pcs 、32pcs 。
液位计使用方法说明书
液位计使用方法说明书1. 引言液位计是一种用于测量液体高度或深度的设备。
它可以广泛应用于工业、化工、石油、食品加工等领域。
本说明书将详细介绍液位计的使用方法，帮助用户正确操作液位计并获得准确的测量结果。
2. 适用范围本说明书适用于液位计的安装、调试和使用过程中需要的基本要求和注意事项。
3. 安装要求- 在安装液位计前，确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。
- 安装液位计时，需确认安装位置与材料、液体性质的兼容性，避免腐蚀或损坏。
- 安装前应检查仪表盘和指示器是否完好，若有损坏或异常，请及时更换。
4. 操作步骤以下是液位计的基本操作步骤：- 使用前，确认液位计已经正确安装并连接到液体容器上。
- 打开液位计电源开关，并等待数秒，直至液位计显示屏亮起。
- 如果液位计配备有触摸屏，根据需要选择相应的操作模式（如液位高度、深度等）。
- 通过液位计的操作面板或触摸屏，输入相关参数，如液体种类、容器尺寸等。
- 液位计将自动开始测量，并在显示屏上实时显示液位高度或深度。
- 根据需要，可以设置警报参数，当液位达到设定值时，液位计会自动发出警报。
- 操作完成后，及时关闭液位计电源开关，并断开与液体容器的连接。
5. 使用注意事项- 在操作液位计时，请仔细阅读并遵守液位计的使用说明。
- 液位计操作过程中，应注意安全，避免触碰或拉扯液位计的线缆。
- 若发现液位计异常或测量结果不准确，请及时进行维修或更换。
- 长期不使用时，应将液位计储存在干燥通风的地方，避免受潮或损坏。
- 当液位计显示屏出现问题时，应立即停止使用，并联系售后服务人员进行维修或检查。
6. 故障排除以下是一些常见液位计故障及排除方法：- 若液位计显示屏无法正常亮起，请检查电源开关和电源连接是否正常，以及电池是否已耗尽。
- 如果液位计显示屏上显示的数值不准确，请检查测量参数设置是否正确，并确认液位计的传感器是否受损或脏污。
液位计操作方法说明书
液位计操作方法说明书一、简介液位计是一种用于测量液体高度的设备，通常用于工业生产和实验室等领域。
本操作方法说明书旨在向操作人员介绍如何正确操作液位计，以便准确测量液体的高度。
二、操作前准备1. 检查液位计的外观是否完好无损，确保仪器无任何损坏。
2. 确保仪器已正确安装并连接到所需设备或容器。
3. 根据实际需求，选择和设置合适的仪器参数，如量程范围和单位。
三、操作步骤以下是液位计的基本操作步骤，应根据实际情况进行适当调整：1. 打开电源使用指定电源连接液位计，并确保电源供应稳定。
打开电源开关，仪器开始工作。
2. 启动仪器按下启动按钮或者根据仪器说明书中的具体操作要求进行操作，启动液位计。
3. 校准仪器在开始测量前，应进行仪器校准。
校准液位计旨在确保仪器的准确性，并消除任何可能的误差。
校准方法可以根据具体型号和品牌的要求进行。
4. 执行测量将液体缓慢倒入待测容器，同时观察液位计读数的变化。
在液面稳定后，记录读数并停止倒液。
确保读数的准确性和稳定性。
5. 停止仪器当测量完成后，根据仪器说明书中的具体要求，停止液位计的工作。
6. 关闭电源关闭电源开关，断开液位计与电源的连接。
四、注意事项1. 操作人员在使用液位计前，应熟悉仪器的操作说明书，并按照说明书中的操作步骤进行操作。
2. 在操作过程中，请保持仪器周围的环境安静和干燥，以免影响液位计的测量精度。
3. 如果遇到任何故障或异常情况，请立即停止操作，并联系维修人员进行排查和修复。
4. 定期对液位计进行维护和保养，以确保其良好的工作状态。
5. 操作人员应时刻保持警惕，防止操作中发生意外事故。
五、常见故障及排除方法以下是一些常见故障及其可能的排除方法，仅供参考：1. 仪器无法启动- 检查仪器是否连接到正确的电源，并确保电源供应正常。
- 检查仪器连接是否牢固，并排除任何可能的松动或损坏。
2. 仪器读数异常或不稳定- 检查液位计是否正确校准，是否存在误差或偏移。
UDZ电接点液位计说明书
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性14一、概述UDZ—（SX)-02S型,UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿)与汽（红），明显指示水位在容器中的位置，(01S型为中低压液位计,02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点,能适应锅炉变参数运行，在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修,校验大为简化,电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度.制造许可证号码：渝制00000677号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出,供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的.一次测量筒共有几个接点、故二次仪表有几个显示点.另外二次仪表还具有越限报警、满水、缺水保护等性能。
电接点水位计说明书
率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。
该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。
该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。
二、主要功能１、数码管和发光二极管两种显示方式。
醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。
２、能测量出各电极当前阻值（单位KΩ）。
３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。
４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。
５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。
继电器均为常开触点输出供外接使用。
６、有4－20mA信号输出。
７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。
８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。
三、技术参数１、工作电压：220V+22V、50Hz 。
２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。
３、继电器输出结点容量：220V、3A 。
４、整机功率：10W 。
５、二次表开孔尺寸：76mm×151mm 。
６、工作时间：连续运行。
四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。
电接点水位计说明书
率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。
该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。
该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。
二、主要功能１、数码管和发光二极管两种显示方式。
醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。
２、能测量出各电极当前阻值（单位KΩ）。
３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。
４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。
５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。
继电器均为常开触点输出供外接使用。
６、有4－20mA信号输出。
７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。
８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。
三、技术参数１、工作电压：220V+22V、50Hz 。
２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。
３、继电器输出结点容量：220V、3A 。
４、整机功率：10W 。
５、二次表开孔尺寸：76mm×151mm 。
６、工作时间：连续运行。
四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。
液位计操作说明书
液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。
两线制接法为+24V DC接第三个端子“+”。
+(4~20)mA接第二个端子“—”。
二、调试
设定状态下的按键功能：
菜单操作分4部分：
（一、）基本参数项目表：
（二、）输出电流校准项目表：
（三、）修改频率项目表：
（四、）零点量程迁移项目表：（此项的零点量程必须同时迁移）
调试状态下的按键功能：
1、显示当前电压：
同时按下ZS按键2秒，液晶屏幕显示当前测量电压。
注意：如果是用增益，则电压为放大后的电压。
按C键退出显示电压，进入正常模式其代表界面如下：
2、零点调试：
零点调试：将液位放空至零点位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试零点。
其代表界面如下：
这时按下Z键2秒，调试零点结束。
3、量程调试
量程调试：将液位加满至量程位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试量程。
其代表界面如下：
这时按下S键2秒，调试量程结束。
电接点水位计
5、其他操作说明 5.1 运行和筛选 系统上电后， 自动进入运行状态； 在设置菜单操作状态下按 “运行” 键， 系统进入运行状态。 在运行状态下，二次表前面板双色发光柱指示电极状态 ——绿色代表对应电极有水，红色代表对应电极无水。在运行状态下按“筛 选”键，筛选指示灯亮，系统进入筛选运行状态；再按“筛选”键，取消筛 选。在非筛选状态下，发光柱显示与电极状态完全对应，数码管显示最高有
图2
压入式电极结构
图 3 旋入式电极结构
汽接管
电极座
测量筒体
电极
水接管
排污管
汽液 连 通 管 中 心 距
图4
测量筒结构图
2005 年 7 月
・2・
三、主要技术参数:
1、测量筒 1.1 公称压力：1.6～32MPa 1.2 工作压力：1.0～21.5MPa 1.3 工作温度：饱和温度 1.4 接口方式：法兰连接或焊接 1.5 连通管规格：φ38×5 1.6 排污管规格：φ28×4 1.7 筒体直径：1.6～10MPa（公称压力） ，φ89×13 10～32MPa（公称压力） ，φ102×22 1.8 电极点数分布
・9・
8、安装接线：本机后面板接线端子是通用型设计，某些型号不具有的功能 端子为空脚。 （接线见图 6、7）
五、使用、维护注意事项：
1、如需检查更换二次仪表内元件，只需抽出机芯即可。更换元件时所用的 电烙铁、测试仪表都必须良好接地。 2、如在运行过程中出现显示不正常，可拔下电极信号电缆插头，红灯应全 亮；否则可能是水阻值设置过低或发光器件损坏。 3、参数设置完毕后，必须将“设置有效”对应的两个端子短接，禁止参数 修改，以避免误操作引起设置参数变化。
2、二次仪表 2.1 工作环境条件： 环境温度: -10℃—50℃ 不结露
UDZ-系列智能电接点水位计技术说明书
UDZ-系列智能电接点水位计技术使用说明书无锡银洲自动化设备厂电话：*************/138****1531网址：一、概述UDZ-系列智能电接点水位计是我厂技术科在原UDZ-Ⅱ型的基础上研制开发的新产品、它采用单片计算机控制，使水位具有智能判断和分析功能。
其性能稳定、工作可靠、维修方便。
主要用于中温中压、高温高压锅炉汽包水位的监视和控制，也适用于除氧器、凝汽器及水箱等水位的测量。
二、功能特点1、用双色发光管和数码管醒目直观地显示水汽位置。
绿色表示水相，红色表示汽相。
2、能在各种水质环境中工作，根据测得的水汽阻值，任意设定临界点。
3、能自动检测面板上所有发管二极管和数码管的好坏。
4、具有六组水位越限报警功能，高1、高2、高3、低1、低2、低3.5、有断电保护功能，在电网失电时，水位计自备电源能保证继续工作3小时。
6、有4~20mA信号输出，RS485标准通讯口。
7、有故障指示及保护功能。
在水位未达到上、下限报警时，如这些点的电极与简体短路，仪表则不报警和保护动作；在水位达到上、下限报警时，如这些点的电极断路，报警和保护功能照样动作。
8、电极采用交流供电，克服了用户以前由于直流供电而使电极极化、易损坏和易结垢的缺陷，延长了电极使用寿命。
9、采用了强抗干扰措施，能克服线路多。
传输距离长带来的各种干扰。
三、主要技术指标1、测量范围：最大23个点2、报警值：有极上限、上上限、上限、下限、下下限、极下限六组信号输出（用户可在23点内任意选择6点作报警点，可通过按键任意设定）3、供电电源：220V·AC±10% 50Hz±2Hz4、盘装仪表外形尺寸：80×160×120（宽×高×深）（盘装仪表）开孔尺寸：76＋1×152＋1（宽×高）5、墙挂式变送转换器外形：200×120×75（长×宽×高）四、面板说明 盘装式 数码显示上上限报警灯上限报警灯 下限报警灯下下限报警灯极下限报警灯 电极短路指示灯电极断路指示灯 排污指示灯设置键工作键上升键图一H3 H2 H1 1.1 1.2 1.3短路断路排污模拟显示设置 工作< 左移键 极上限报警灯墙挂式H3H2H11.11.21.3短路断路排污设置工作<图二图一功能说明：数码显示：用数字显示水位值模拟显示：由二排红、绿发光管组成极上限报警灯：当水位达到极上限位置时，该红灯发出闪光信号上上限报警灯：当水位达到上上限位置时，该红灯发出闪光信号上限报警灯：当水位达到上限位置时，该红灯发出闪光信号下限报警灯：当水位低于下限位置时，该红灯发出闪光信号下下限报警灯：当水位低于下下限位置时，该红灯发出闪光信号极下限报警灯：当水位低于极下限位置时，该红灯发出闪光信号短路指示灯：当电极与简体短路时，该红灯发出闪光信号断路指示灯：当电极断路时，该红灯发出闪光信号排污信号：当在排污时，该红灯就点亮设置键：为设置参数和确认功能工作键：在设置状态，按此键就退回工作状态左移键：在设置参数时，此键作修改参数用，在工作状态按此键作检测用（面板上所有发光管、数码管点亮3秒）五、安装和操作说明1、液位变送器（测量筒包括电接点）安装1.1测量筒在安装前必须用四氯化碳或其它洗涤剂清洗，去除油污和铁屑1.2测量筒必须垂直安装1.3测量筒和被测容器用二根连通管相接，中间安装一定规格阀门，以利于运行中更换电接点1.4电接点装上测量筒前，先用兆欧表测试其绝缘电阻应大于50MΩ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林隆华电力仪器仪表有限公司 电接点液位计说明书一、用途：LHDJ-1.6-32型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加 热器及水箱的水位测量。
其二次仪表具有触点报警输出和 4〜20mA 模拟量输出。
可直接 参与闭环控制系统和连锁控制系统。
二、结构及工作原理： 1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1结构原理图2、二次仪表二次仪表显示为双色光柱形式， 以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功 能，直观显示水位。
二次仪表操作采用功能菜单方式，水 位设定最大指示为24点，7路可在线编程的任意高低位 报警输出（面板有报警指示灯），全部参数均可在线设定， 并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于被测容器水 位 显 示k 控制系统 IDC 4-20 mA/保护连锁系统j 节点输出 h简虚线椎内为我厂供货范圜24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
图2压入式电极结构图3旋入式电极结构图4测量筒结构图三、主要技术参数：1、测量筒1.1公称压力：1.6〜32MPa1.2工作压力：1.0〜21.5MPa1.3工作温度：饱和温度1.4接口方式：法兰连接或焊接1.5连通管规格：C 3851.6排污管规格：C 2841.7筒体直径：1.6〜10MPa（公称压力）,881310〜32MPa （公称压力）C 102221.8电极点数分布2、二次仪表2.1工作环境条件环境温度：-10 C—50 C相对湿度：＜80%无凝结22电源：AC220V ± 5% 50HZ ＜1A2.3被测液体阻抗条件：0-100K Q2.4 功耗：＜20VA2.5盘装式2.6 外形尺寸：160 X80X145 (mm)(高X宽X长)2.7表盘开口尺寸：152 X76 (mm)(高X宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
2.9水位指示：最大5位显示(含“一”号)，用户自设。
2.10水阻设定：设定范围0〜99,自动记忆。
2.11水位设定：设定范围：-9999 ~+9999，自动记忆。
2.12筛选功能：故障电极筛选。
2.13传输距离：500米（如大于500米，订货 时请说明）。
2.14二次仪表面板（见图 5）型电接点亲位亓挹辣岀捋示1234 5 6 T0 0 0 0 0 0 0 。
号方式 Q 荻方式吉林隆华电力仪器仪表有限舍司图6二次仪表接线端子图四、安装调试：1、本液位计在出厂前测量筒均经过打压实验及 与二次仪表联机实验，安装后即可投入使用|~| （吓 I|~|图5二次仪表面板 \BBBBB \图7测量筒与二次仪表安装示意图2、 现场安装工作人员一定要根据说明书提供 的二次仪表接线图接线（见图 6、7）3、 电源线、信号线、外报警输出线均接好并根 据图纸检查无误后，接通电源。
4、 参数设置在进行参数设置和修改前，应先将二次仪表后 面板的“设置有效”端子短接线断开，允许改写参 数；设置完成后，必须将“设置有效”两端子重新 短接，禁止参数改写，以保证系统稳定运行。
上电后，系统自动进入运行状态。
在运行状态 下按“设置键”，系统进入功能菜单操作状态，可 在此状态下进行各种功能设定。
在功能菜单状态下 按“运行”键，系统进入正常运行状态。
汽侧一次阀二次仪表后面板电极接线示意图g接排污阀◎ 2昭 r M & X 吕軽A=$・：Ow Tr TT -Tr z:s-..W T n .广叮5灵朝金€^拦壬SS+ -农侧一次阀O O OOOO OOO O O OAc于LNO O O O O O O O O O OO醸蟲摯醸「醸融聾蠶鏈摯4.1水阻设定在功能菜单操作状态下按“设置”键进行功能选择。
选择功能1，数码管显示：“ 1--AA ”，此时按“确认”键进入水阻设定功能，数码管低两位显示当前水阻值。
在设置过程中，按“位+ ”、“位-”键进行位选，选中位闪烁；按“ +1 ”键、“ -1 ”键进行选中位数值调整，调整到希望数值后，按“确认”键输入并保存。
水阻数值的选择对仪表工作过程中抗干扰性有一定的影响；一般情况下，水阻值越低，电极对水的反应灵敏度越高。
根据实验，一般用户的水阻值应设定在60-90之间（出厂设置一般为60）。
用户可根据现场实际情况，向水阻大和小两个方向试设定，直至水位显示不正确后，取中间值作为水阻设定值。
4.2水位设定在功能菜单操作状态下按“设置”键选择功能2，数码管显示：“ 2--bb ”，此时按“确认”键进入水位设定功能。
仪表发光柱第一个电极点被选中（选中点为红色，其余为绿色）、数码管显示对应的水位值，显示值左侧第一位闪烁。
按“位+ ”、“位-”键进行位选，选中位闪烁；按“ +1 ”、“ -1 ”键进行选中位数值调整，调整到希望数值后，按“确认” 键输入并保存，同时选中下一电极。
重复以上操作，直至所有电极水位设置完成。
在设置过程中，可随时按“退出”键，回退到功能菜单操作状态。
4.3低报设定在功能菜单操作状态下按“设置”键选择功能3，数码管显示：“ 3--CC ”，此时按“确认”键进入低报设定功能。
仪表发光柱第一个电极点被选中（选中点为绿色，其余为红色），数码管显示对应的水位值。
如报警输出指示有灯亮起，则表示该电极点已被设成对应报警通道的低报报警点，此时按“清除”键可取消该报警点设置，按“确认”键保持当前电极设置同时指向下一电极点；如报警输出指示没有灯亮起，表示该电极未被设成低报报警点，此时按“确认”键忽略该点并指向下一电极点，按“设置”键，可将该点设置成报警点。
进入报警点设置后，数码管显示“1---1 ”，左侧第一位指示报警通道号选择（1-7 ）;右侧第一位为报警时声音选择，“0”代表无声，“ 1 ”代表有声。
在设置过程中，可通过“位+ ”、“位-”键进行当前位切换，通过“ +1 ”、“ -1 ”键对当前位进行数值修改，按“确认”键确认设置并保存，按“退出”键取消当前点设置操作并退出。
设置完成后，可按“确认”键顺序检查并确认报警点的设置。
4.4高报设定在功能菜单操作状态下按“设置”键选择功能4，数码管显示：“ 4--dd ”，此时按“确认”键进入高报设定功能。
仪表发光柱第一个电极点被选中（选中点为红色，其余为绿色），数码管显示对应的水位值。
高报报警点的设置步骤及操作与低报设定相同。
4.5报警方式设定在功能菜单操作状态下按“设置”键选择功能5，数码管显示：“ 5--EE”，此时按“确认”键进入报警方式设定功能。
此时数码管显示“----1 ”，右侧第一位显示“ 1 ”代表“与方式”，显示“ 0 ”代表“或方式”；可通过“ +1 ”、“ -1 ”键进行方式切换，按“确认”键保存设置并退出，按“退出”键取消操作并退出。
“与方式”报警是指在运行中，满足报警条件的全部报警点输出；“或方式”报警是指在运行中，满足报警条件中最高点或最低点一个报警点输出。
4.6系统复位在功能菜单操作状态下，按“设置”键选择功能6，数码管显示：“ 6--FF ”，此时按“确认”键，系统进行复位。
4.7缺省水位设定在功能菜单操作状态下按“设置”键选择功能7，数码管显示：“ 7 —A1 ”，此时按“确认”键系统进行缺省水位设定，将电极对应水位设置成缺省值，缺省值与面板刻度一致。
4.8清除所有报警点在功能菜单操作状态下按“设置”键选择功能8，数码管显示：“ 8 —b2 ”，此时按“确认”键系统进行清除所有报警点操作。
该操作将清除所有报警设置，操作时应高度注意。
5、其他操作说明5.1运行和筛选系统上电后，自动进入运行状态；在设置菜单操作状态下按“运行”键，系统进入运行状态。
在运行状态下，二次表前面板双色发光柱指示电极状态——绿色代表对应电极有水，红色代表对应电极无水。
在运行状态下按“筛选”键，筛选指示灯亮，系统进入筛选运行状态；再按“筛选”键，取消筛选。
在非筛选状态下，发光柱显示与电极状态完全对应，数码管显示最高有水点，电极全无水时数码管显示“ OFF ”；在筛选状态下，系统从高位向低位搜索，将第一个连续两点有水的电极位置确定为当前水位，发光条显示剔除单红、单绿夹杂的状态。
5.2消音：在系统处于运行状态时按“消音”键，消音指示灯亮起，禁止报警时发声；再按“消音”键，取消消音状态。
6、增强型水位4〜20mA输出说明普通型4〜20mA端子为空脚。
水位状态的4〜20mA输出对应最高的逻辑水位输出，即在有筛选的情况输出逻辑水位；无筛选的情况输出物理水位，输出保持与二次仪表指示一致。
一般运行正常无故障电极时，有筛选和无筛选水位指示一样，4〜20mA输出也一样；如运行不正常或有故障电极时，有筛选和无筛选水位指示灯不一样，4〜20mA输出也不一样，请用户注意。
4〜20mA输出负载一般选100 Q〜250Q为宜。
7、高、低报警的逻辑判断高、低报警输出均以水位状态（有筛选或无筛选）为开启限定。
运行时，优先判定高报状态。
在有高报的情况下，圭寸锁低报，即使低报值设定比高报值还高，也是如此，这样可避免逻辑混乱。
高报时，无论有无筛选，必须该点向下连续两点有水方可输出；低报时，同样向上连续两点无水方可输出，这样处理和有些用户在报警点装两个平行电极相与的效果是一样的，且逻辑上更为可靠。
&安装接线：本机后面板接线端子是通用型设计，某些型号不具有的功能端子为空脚。
（接线见图6、7）五、使用、维护注意事项：1、如需检查更换二次仪表内元件，只需抽出机芯即可。
更换元件时所用的电烙铁、测试仪表都必须良好接地。
2、如在运行过程中出现显示不正常，可拔下电极信号电缆插头，红灯应全亮；否则可能是水阻值设置过低或发光器件损坏。
3、参数设置完毕后，必须将“设置有效”对应的两个端子短接，禁止参数修改，以避免误操作引起设置参数变化。
六、配件供应高纯陶瓷电极、测量筒体、密封垫、二次仪表主机※注：本产品如有改进，恕不另行通知，以产品为准。
