工作原理
电接点液位计是由水位测量筒，电接点和水位变送器部分构成，由于水和汽的导电性能差别极大，以发电厂锅炉汽包为例，一般水阻在几十KΩ，汽阻在1MΩ以上，电接点的绝缘子使电接点与水位测量筒外壳绝缘。
当水位浸没电接点时，由于水的电阻较底，使电接点与容器外壳接通，通过水和汽阻值的变化，转换成电信息送至水位变送器进行运算和逻辑判断，最终通过继电器输出。
产品说明
电接点液位计与装有电接点的水位测量筒配套使用。
主要用于监视锅炉气包水位，高压加热器，低压加热器，和直流锅炉启动分离器的水位测量和其它导电液体测量。
对应每个电接点都有一对常开继电器触点输出给计算机。
继电器触点容量≤0.5A阻性负载24V DC。
（注：此数据仅为参考）
电接点水位计根据水与汽电阻率不同而设计。
测量筒的电极在水中对筒体的阻抗小。
在汽中对筒体的阻抗大。
随着水位的变化，电极在水中的数量产生变化。
转换成电阻值的变化。
传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。
双色水位计由光源发出的红光绿光，射向水位计本体液腔。
在腔内气相部分，红光射向正前方，而绿光斜射到壁上被吸收。
而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上。
因此在正前方观察，显示汽红水绿。
图示：
原理图示
实物参考。
汽包电接点水位高精度取样测量筒说明书
汽包电接点水位高精度取样测量筒上海驰捷电子有限公司公司前言电接点水位计以其测量原理简单，显示直观可靠，维护量小，显示、报警、试验、诊断等功能齐全，广泛应用于各种工况下容器的水位测量。
尤其在高压、超高压锅炉汽包水位测量中担当了主要监测仪表，早已成为运行人员离不了的水位表。
由于其显示水位比较直观，很多运行人员不但主要通过电接点水位表来监视水位，而且还要求其它水位表向电接点水位表看齐。
目前，锅炉汽包电接点水位表已在电厂得到广泛应用，但随着新机组向高参数发展，普通测量筒的缺点不容忽视。
由于测量筒处于环境温度下，由于其散热冷缩使测量筒内的水位低于汽包内的水位产生很大的负误差。
汽包压力愈高、环境温度愈低、误差愈大。
国电公司在《防止电力生产重大事故的二十五项重点要求》中给出了不同压力下就地水位计的正常水位实际值和汽包实际零水位的差值△h由上表可知，由于水位计负误差很大，必将导致汽包长期高水位运行，而降低锅炉热效率和造成其它许多危害。
水位保护动作值为±300mm 由于负误差约为150mm致使当水位高到停炉之时，而保护拒动。
反之，当水位低不到停炉定值时而保护误动。
电接点水位计的发展，由过去的单筒式、内热式，发展到今天的热套式。
为解决单筒式、内热式水位计测量误差的问题，我公司研制开发了最新专利产品DWZ－Ⅱ型热套式电接点水位测量筒。
该产品通过内部结构利用饱和蒸汽对测量筒加热、保温，使测量筒内的水样与汽包内饱和水温差最小，从而解决了电接点水位计测不准的问题。
该产品已在多台机组上安全运行多年，很好的解决了机组高水位运行的问题，得到了广大用户的一致好评。
★原理与性能▲热套式测量筒是利用热力学原理，使汽包内的饱和蒸汽在测量筒与外筒之间循环。
通过传热使样水温度接近饱和水温，从而实现高精度测量。
▲由于采用的是连通式测量方式，热套式水位计的压力与汽包相等，样水温度经过温度补偿后逼近饱和水温，其二者变化对取样精度影响极小，从而实现高精度测量。
SCY—YDJ—YB电接点水位计说明书
SCY-YDJ—YB电接点水位计说明书
SCY-YDJ-YB电接点水位计是一种带有电接点的，可长期连续测量的，并且有自动断电保护的水位计。
其测量原理是通过液体静压力传递，从而达到测量水位的目的。
SCY-YDJ-YB电接点水位计在液位较低时（小于5 mm）可进行手动控制，在液位较高时（大于10 mm）可通过机械控制实现自动控制。
电接点水位计的主要组成部分是由液体静压传递装置和电接点转换装置两部分组成。
SCY- YDJ- YB电接点水位计具有两个液位开关：一个是液位开关，另一个是电压开关。
当使用电接点水位计时应注意：不能将高压电直接连接到低压电路中，这样会造成电源短路导致火灾，当测量仪器上出现故障后，应及时联系厂家维修人员来解决问题，避免发生危险；用交流电源时，必须保证测量仪器能正常工作且有足够的直流电；在使用过程中尽量避免频繁打开仪表上的按钮；当液位低于5 mm时，不要直接将水盆中的水注入仪器内造成“水。
DQS型电接点水位计
目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。
2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。
二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。
UDZ-系列智能电接点水位计技术说明书
UDZ-系列智能电接点水位计技术使用说明书无锡银洲自动化设备厂电话：*************/138****1531网址：一、概述UDZ-系列智能电接点水位计是我厂技术科在原UDZ-Ⅱ型的基础上研制开发的新产品、它采用单片计算机控制，使水位具有智能判断和分析功能。
其性能稳定、工作可靠、维修方便。
主要用于中温中压、高温高压锅炉汽包水位的监视和控制，也适用于除氧器、凝汽器及水箱等水位的测量。
二、功能特点1、用双色发光管和数码管醒目直观地显示水汽位置。
绿色表示水相，红色表示汽相。
2、能在各种水质环境中工作，根据测得的水汽阻值，任意设定临界点。
3、能自动检测面板上所有发管二极管和数码管的好坏。
4、具有六组水位越限报警功能，高1、高2、高3、低1、低2、低3.5、有断电保护功能，在电网失电时，水位计自备电源能保证继续工作3小时。
6、有4~20mA信号输出，RS485标准通讯口。
7、有故障指示及保护功能。
在水位未达到上、下限报警时，如这些点的电极与简体短路，仪表则不报警和保护动作；在水位达到上、下限报警时，如这些点的电极断路，报警和保护功能照样动作。
8、电极采用交流供电，克服了用户以前由于直流供电而使电极极化、易损坏和易结垢的缺陷，延长了电极使用寿命。
9、采用了强抗干扰措施，能克服线路多。
传输距离长带来的各种干扰。
三、主要技术指标1、测量范围：最大23个点2、报警值：有极上限、上上限、上限、下限、下下限、极下限六组信号输出（用户可在23点内任意选择6点作报警点，可通过按键任意设定）3、供电电源：220V·AC±10% 50Hz±2Hz4、盘装仪表外形尺寸：80×160×120（宽×高×深）（盘装仪表）开孔尺寸：76＋1×152＋1（宽×高）5、墙挂式变送转换器外形：200×120×75（长×宽×高）四、面板说明 盘装式 数码显示上上限报警灯上限报警灯 下限报警灯下下限报警灯极下限报警灯 电极短路指示灯电极断路指示灯 排污指示灯设置键工作键上升键图一H3 H2 H1 1.1 1.2 1.3短路断路排污模拟显示设置 工作< 左移键 极上限报警灯墙挂式H3H2H11.11.21.3短路断路排污设置工作<图二图一功能说明：数码显示：用数字显示水位值模拟显示：由二排红、绿发光管组成极上限报警灯：当水位达到极上限位置时，该红灯发出闪光信号上上限报警灯：当水位达到上上限位置时，该红灯发出闪光信号上限报警灯：当水位达到上限位置时，该红灯发出闪光信号下限报警灯：当水位低于下限位置时，该红灯发出闪光信号下下限报警灯：当水位低于下下限位置时，该红灯发出闪光信号极下限报警灯：当水位低于极下限位置时，该红灯发出闪光信号短路指示灯：当电极与简体短路时，该红灯发出闪光信号断路指示灯：当电极断路时，该红灯发出闪光信号排污信号：当在排污时，该红灯就点亮设置键：为设置参数和确认功能工作键：在设置状态，按此键就退回工作状态左移键：在设置参数时，此键作修改参数用，在工作状态按此键作检测用（面板上所有发光管、数码管点亮3秒）五、安装和操作说明1、液位变送器（测量筒包括电接点）安装1.1测量筒在安装前必须用四氯化碳或其它洗涤剂清洗，去除油污和铁屑1.2测量筒必须垂直安装1.3测量筒和被测容器用二根连通管相接，中间安装一定规格阀门，以利于运行中更换电接点1.4电接点装上测量筒前，先用兆欧表测试其绝缘电阻应大于50MΩ。
电接点液位计说明书讲解

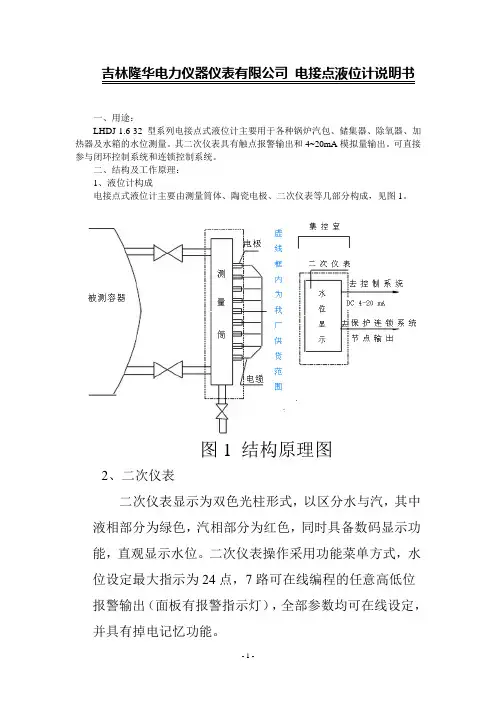

吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。
二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
电接点水位计说明书(4代)
1 用 途----------------------------------------------------1 2 型号说明---------------------------------------------------1 3 结构与原理------------------------------------------------1 4 技 术 参 数 -----------------------------------------------3 5 安装、调试-----------------------------------------------8 6 使用、维修及注意事项------------------------------------15 7 配件供应------------------------------------------------17 附 录：电接点水位计显示值修正曲线-------------------------18 附图 1：二次仪表与现场接线示意图（152×76）------------19 附图 2：二次仪表与现场接线示意图（152×152）-----------20 订货须知------------------------------------------------21
材质
筒体规格 D×S(mm)/
材质
Ø89×4 /20G
Ø28×4 /20G Ø89×14 /20G
Ø102×20 /20G
电极形式
□ 压 入 式 （ Y）
□ 旋 入 式 （ X） （ 用 户 可 自 行 选 择 ）
二次仪表开口 尺 寸 (高 ×宽 )
汽水管中心距 L(mm) L1(mm)
□ 152×76
电接点水位计说明书2010.7.6-E
Attaining the authentication certificate of ISO9001 International Standard QualityDQS SeriesElectrode Water Level GaugeOperation ManualEnglishChangchun Boiler Instrument Program- controlling Equipment Co., Ltd. P .R. ChinaThe Brief Introduction of Corporation The company，Changchun Boiler Instrument Program-controlling Equipment Co., Ltd. is a stock company constituted by main body of Changchun Boiler Instrument General Factory. The factory was built in April, 1980, was the only specific factory to produce the observation instrument with water level (liquid level) for the dynamoelectrode equipment, observation device with object level, industrial TV observation system, the measurement device of water’s flux, the auto-controlled products appointed by the original Mechanic Electron Industrial Ministry. It is the member of China Dynamoelectrode equipment Association. It is the recommended factory to produce the main auxiliary equipment of thermal power by national electrode power company electrode power programming designing institute. It is the appointed factory by national 38 large-scale thermal power group enterprises. It is the cognizance corporation to produce metric instrument and assistant fittings of boiler pressure vessel by government.The corporation is the advanced enterprise with provincial class, high & new technical enterprise of Jilin province, AAA-class enterprise of China enterprises images, AAA-class credit of bank. It won the ISO9001 international qualities standard attestation certificate in October, 1997 and exchanged ISO9001:2000 certificate in 2001.The corporation has been producing the supported products for the thermal power for more than 20 years. At present, the products have five sorts, 38 kinds and 168 specifications. The products are the supported products for national 978 large-scale, middle-scale and small-scale fuel electrode plant and 5 large-scale, middle-scale and small-scale boilermakers in China. The products has been exported with the main frame to nine countries and districts such as Pakistan, Indonesia, Thailand, Bengal, Iraq, Iran and Vietnam. The products have good reputation in home and abroad.Promises of service after sale is to enhance before sale, midst sale, and after sale service, it is carried through the whole course of production’s making, installing, adjusting, and using that providing 24-Hour service, overtaken service and whole course service.Contents1. Application------------------------------------------------------------------12.Model Description-------------------------------------------------------------13. Structure and Principle-----------------------------------------------------14. Technical Parameter-------------------------------------------------------35. Installation and Conditioning----------------------------------------------86. Utilization, Repairing and Notes-----------------------------------------177. Accessories Supplied-----------------------------------------------------20 Appendix --------------------------------------------------------------------21 Attached Drawing1-----------------------------------------------------------22 Attached Drawing2-----------------------------------------------------------23 Notice for Ordering-------------------------------------------------------------241. ApplicationDQS □-1.6～32-Y/X （replaced original model:DQS-76/152、UDZ ）type electrode water level gauge is mainly used in monitoring the water level of various drums and measurement on high and low voltage heaters, generators, evaporators and water tanks etc., and it has the function of output of warning node.2. Model DescriptionFor example: DQS6-32-19Y type.3. Structure and principal3.1 The water level gauge is made up of measuring cylinder, ceramic electrode, secondary instrument etc.The model of secondary meter: DQS-76The cut-off dimension on the panel (Height X width mm):152×76、76×152、152×152、205×76The size of secondary meter mounted on the wall (height X width X depth mm):264×184×95.The secondary meter above has the function of the 4～20mA output.The type of electrode:The electrode without screw thread: DJY2612-115(The seal with the wrap gasket) The electrode without screw thread: DJY2212-115 (The seal with the copper gasket) The electrode with screw thread: DJM1615-115，DJM1615-87 (The seal with the copper gasket)3.2 The instruments adopts the customary marks of heat engineering, that is the double-color beam combined by red steam and green water and the LED, which makes it possible to view the positions of the steam and water. 3.3 The diagram of the structural principle is shown in Fig.1 .Y19326DQS 电极形式：压入式为Y ，旋入式为X 测点数量：19个公称压力：32MPa连接形式：焊接为6，法兰为4产品类别：电接点水位计① measured vessels ② the field ③ measuring cylinder ④ electrode ⑤ cable ⑥ blow-down valve ⑦ electrodeity controlling room⑧ secondary instrument ⑨ display of the water level ⑩ Protective interlocking outputFig.1 The structural principle diagram3.4 Operational principles and FeaturesThis water level gauge measures according to the different features of the conductivity of water and steam in the boiler. With the change of liquid level, part of the electrode is dipped into the water, and part of the electrode is dipped into the steam, while the electrode in the water of the boiler has less impedance to the cylinder and the electrode in the steam of the boiler has more impedance to the cylinder. According to these features, the non-electrodeity water level can be converted into electrodeity, delivered to the secondary instrument, thus realizing the display of the water level and warning output.The double-color beam is used in the secondary instrument for the displaying of water level. All parameter uses digital setup. The setting range of the level is -9999～+9999 and the quantity of electrode is 5~40, The seven channels can be at any of the height of the on-line program with lower warning output. All the parameter can be set up on-line and can store the memory when the electrode is lost. So it is applicable for the electrode contact measuring cylinders with the warning with water level lower than 40 points and 7 channels (including the cylinders manufactured by other factories).For the requirements that the alarm channel is more than 7 channels, the user need purchase the remote display meter additional, it has the 8 channels alarming and can be connected with the secondary meter, the quantity of the connected the secondary容器水显位示就地集控室二次仪表测量筒电极电缆排污阀联锁保护输出meter is not limited.The meter can be used for all kinds of the water status on different area. It can measure availably the chlorine water with the high conductivity to the hydroxybenzene liquid with super-low conductivity; the water conductivity can be to 10M ohm. It is applicable for various water resistances in different regions, offering great convenience to the field application.The secondary instrument has two output channel of 4～20mA, applicable for the field control and connected with DCS system and one channel of RS485 digital signals.At the same time, making use of the high-input features of the impedance, only micro current in the signal input loop can run through the electrode, and reduce to the lowest limit of the chemical corrosion produced by the measured liquid. So, the utilization of the instrument can prolong the life of electrode. In addition，the secondary meter can be used for the monitoring of water level of various drums in different pressure and different water.4. Technical parameter4.1 The technical parameter for measuring cylinders4.1.1The structural diagram of the measuring cylinder is shown in Fig.3.1. Measuring cylinder2.Steam pipe3.Electrode4.The cover of electrode5. Electrode support seat6. Water pipe7. Blow-down pipeFig.3: The structural diagram of the measuring cylinder4.1.2 The performance parameter and outline dimension of measuring cylinders is to see sheet 1.Sheet 1 the performance parameter and outline dimension of measuring cylinders4.1.3The position of electrode distributing is to see the sheet 2.Sheet2 The position of electrode distributing for measuring cylinders 4.2The technical parameter of the secondary meter 4.2.1The ambient working conditions:The ambient temperature: -20℃～+50℃;The relative humidity: < 80%, without condensation.ModelDQS □-1.6～32-□Y/XNominal Pressure (MPa) 1.6 2.5 4.0 6.4 10 16 25 32 Working Pressure (MPa) ≤1.01.62.5 4.06.411.5 15.5 21.5 Equalizing value (h=H △-h) 0255070Working Temp. ()℃Saturation steam Temp.Flange （4）Weld （6）PN1.6PN2.5 PN4.0PN6.4PN10DN25DN20JB/T82.2-94Connect SizeJB/T81-94B(Concave)d1×S1(mm)/Material Ø38×5 /20GBlowdown Pipe standard d2×S2(mm)/MaterialØ28×4 /20G Body Spec. D ×S(mm)/Material Ø89×4 /20GØ89×14 /20GØ102×20 /20GElectrode form□without screw thread （Y ） □with screw thread （X ） （selected by user ）Cut-off size of secondary Meter (height × width ) mm□152×76 □76×152 □152×152 □205×76（The size above can be select by user, if it is not be selected, thesecondary meter should be 152X76.）C-C (mm)440、600、670、800，If the C-C value above is different with theuser, we can fabricate according to the requirements of user.When ordering, refer to the content in sheet above and fill in the requirements. (The Equalizing value should be made with the local bi-color gauge at the same time.)C-C Quantity of electrode Electrode position distributionAlarm electrode440 150，±15，±30，±50，±75，±100，±150，±200 600 17 0，±15，±30，±50，±75，±100，±150，±200，±250 670 19 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 800 190，±25，±50，±75，±100，±150，±200，±250，±300，±350≥100019pcs 、24 pcs 、32pcs 。
电接点水位计
电接点水位计
电接点水位计的突出优点是指示值不受汽包压力变 化的影响，在锅炉起停过程中能准确地反映水位情况， 仪表构造简单，迟延小。 一、工作原理
电接点水位计是利用汽、水介质的电阻率相差很大 的性质来实现水位测量的，它属于电阻式水位测量仪 表。在360℃以下，纯水的电阻率小于 106 Ω·cm，蒸 汽的电阻率大于 108 Ω·cm。
氧化剂，即使在较高温度下也不发生任何反应。其使用温度 为-180～250℃，适合于水质较差的中压锅炉。
1—电极芯；2—接线螺丝；3、7—聚四氟乙烯绝缘套；4—压紧螺栓；5— 绝缘垫；6—挡环；8—电极头；9—接管座；10—电极座；11—紫铜片；
电1接2—点水垫位片计
2. 水位容器 水位容器也称为水位测量筒，通常用直径为76mm或
电接点是仪表的感受件，其电极芯既要与水位容器金属壁 面可靠的绝缘，又要能耐受汽包的工作压力及汽水的化学腐 蚀。
电接点可分为超纯氧化铝绝缘电接点（用于高压、超高压 锅炉）和聚四氟乙烯绝缘电接点（用于中、低压锅炉）。
（1）超纯氧化铝绝缘电接点。
电极芯和瓷封件钎焊在一起，作为一个电极；电极螺栓和
瓷封件焊在一起，作为另一个电极，两者用超纯氧化铝管和
89mm的20号无缝钢管制造。 （1）其内壁应加工得光滑些，以减少湍流。 （2）水位容器的水侧连通管应加以保温。 （3）水位容器的壁厚根据强度要求选择，强度根据介质工
作压力、温度及容器壁开孔的个数、间距来计算。 （4）为了保证容器有足够的强度，安装电接点的开孔位置
通常呈120°（或90°）夹角，在筒体上分3列（或4列）排列。 （5）一般在正常水位附近，电接点的间距较小，以减小水
电接点水位计
电接点水位计
电接点水位计
UDZ电接点液位计说明书
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性14一、概述UDZ—（SX)-02S型,UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿)与汽（红），明显指示水位在容器中的位置，(01S型为中低压液位计,02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点,能适应锅炉变参数运行，在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修,校验大为简化,电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度.制造许可证号码：渝制00000677号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出,供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的.一次测量筒共有几个接点、故二次仪表有几个显示点.另外二次仪表还具有越限报警、满水、缺水保护等性能。
