隧道通风照明、灯具安装施工实施方案
隧道内装饰工程施工方案
隧道内装饰工程施工方案一、方案概述隧道内装饰工程是指在隧道内部进行的涂料、灯光、标识、照明等装饰施工工程。
其作用是为了提高隧道内部的光线亮度,增加隧道的美观度,增强隧道的安全性和乘车的舒适度。
隧道内装饰工程施工方案应该充分考虑隧道的使用环境和功能需求,合理设计装饰风格和材料选择,保证施工质量和工程安全。
二、施工准备工作1. 施工前应充分了解隧道的使用情况和安全要求,确定装饰工程的施工范围和内容,制定详细的施工方案和工作计划。
2. 准备好所需材料和施工设备,包括涂料、灯具、标识、照明等装饰材料,以及搅拌机、喷涂设备、电缆等施工设备。
3. 深入了解和掌握隧道内的施工环境和安全要求,采取必要的安全防护措施,保证施工人员的安全和隧道设施的完好。
4. 对隧道内部进行清洁和修复,清除污垢、灰尘和杂物,修补墙面、地面和天花板的裂缝和破损部位,确保施工表面平整清洁。
三、施工步骤和工艺1. 墙面装饰:首先对隧道墙面进行涂料处理,选用环保耐候型涂料,保证不褪色、不开裂、不脱落。
根据隧道的用途和特点,选择合适的颜色和纹理,增加隧道内部的美观度和舒适度。
2. 照明设计:根据隧道的长度、曲折和高低起伏等因素,设计合理的照明系统,保证隧道内部的光线明亮均匀,避免有斑驳和阴影。
采用节能环保的LED灯具,保证照明效果和使用寿命。
3. 标识标线:在隧道内部设置清晰可见的标识和标线,包括出口指示、紧急设备、红绿灯等标志,提高隧道的通行安全和顺畅。
采用高反射、耐磨的标识材料,确保标识牢固不脱落。
4. 窗户和通风口:对于隧道内部的窗户和通风口,应进行涂装和密封处理,防止渗水和漏风,保证隧道的密封性和通风效果。
同时,根据隧道的要求,设置防护网和护栏,确保行车和通行的安全。
5. 环境监测:在装饰施工过程中,应定期对隧道内部进行环境监测和施工质量检查,确保施工质量和安全标准。
对于施工过程中出现的问题和难点,应及时采取有效措施和解决方案。
四、工程验收和保养1. 装饰工程完成后,应进行隧道内部的工程验收和功能检测,测试涂料、照明、标识等装饰工程的使用效果和安全性。
隧道施工中供风、供水、供电及照明作业工艺标准
隧道施工中供风、供水、供电及照明作业工艺标准FHEC—SD—12—1—20071 适用范围隧道施工中的供风、供水、供电及照明等辅助作业的实施主要是为了确保隧道开挖、运输、支撑及衬砌等基本作业的顺利进行,是各类隧道施工不可缺少的附属工作。
2 应用的国家规范、行业规范及标准2.1中华人民共和国行业标准《公路隧道施工技术规范》JTJ 042—942。
2 中华人民共和国行业标准《公路工程施工安全技术规程》JTJ 076—95 2。
3电业安全工作规程DL 408—19912。
4电业安全工作规程(电力线路部分) DL 409-19913 施工准备3。
1 技术准备3.1。
1 做好施工前的调查工作。
调查内容包括:水源、水质调查和供水方案的比选,查明水源的地点、水量、水质;可利用的电力资源,查明可利用电网的输电电压、供电量、供电时间、接电地点.3.1。
2根据工程规模、机械设备、施工力量、现场情况及规范要求等因素综合考虑确定供风、供水、供电及照明方案。
3.1。
3 做好施工人员的岗前培训和技术、安全、质量交底工作,确保人员持证上岗.3。
2 机具准备3.2.1供风设备:空压机、高压风管、闸阀、分风器3。
2。
2供水设备:贮水池、高压水箱、泵水房、水泵、高压水管3。
2.3供电、照明设备:发电机、变压器、各类配电开关设备、配电箱、各类照明灯3。
3 材料准备修筑贮水池及泵水房的水泥、砂石等原材料、固定水泵所用的地脚螺栓、线路导线等。
3。
4 作业条件3。
4。
1进行空压机房、发电机房、高位水池的场地布置,完成隧道进、出口电力线路设计图。
3.4.2做好空压机、发电机、变电站和循环水池的圬工基础,确保坚固。
3。
4.3供水的贮水池及管道在严寒地区应有防冻措施,并应于冬季前及早完成。
4 施工操作工艺4.1 供风4。
1。
1工艺流程图计算空压机站的供风能力空压机的选择空压机站的布置风管的选择4.1。
2操作步骤及方法1计算空压机的供风能力空压机的供风能力取决于耗风量的大小,并考虑一定的备用系数.耗风量应包括隧道内同时工作的各种风动机具的生产耗风量和由储气筒到风动机具沿途的损失。

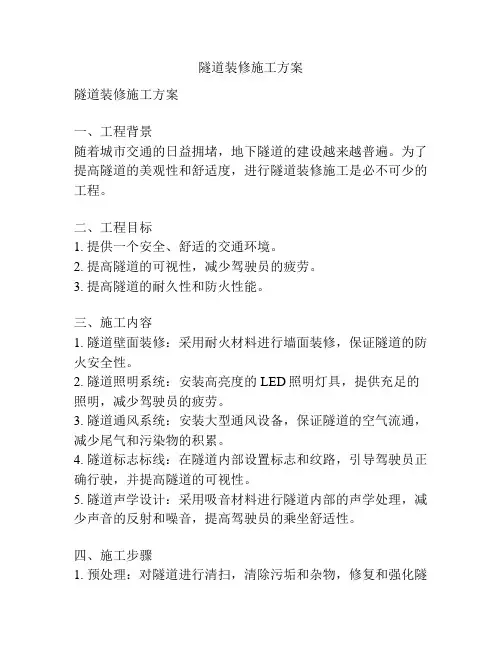

隧道装修施工方案
隧道装修施工方案隧道装修施工方案一、工程背景随着城市交通的日益拥堵,地下隧道的建设越来越普遍。
为了提高隧道的美观性和舒适度,进行隧道装修施工是必不可少的工程。
二、工程目标1. 提供一个安全、舒适的交通环境。
2. 提高隧道的可视性,减少驾驶员的疲劳。
3. 提高隧道的耐久性和防火性能。
三、施工内容1. 隧道壁面装修:采用耐火材料进行墙面装修,保证隧道的防火安全性。
2. 隧道照明系统:安装高亮度的LED照明灯具,提供充足的照明,减少驾驶员的疲劳。
3. 隧道通风系统:安装大型通风设备,保证隧道的空气流通,减少尾气和污染物的积累。
4. 隧道标志标线:在隧道内部设置标志和纹路,引导驾驶员正确行驶,并提高隧道的可视性。
5. 隧道声学设计:采用吸音材料进行隧道内部的声学处理,减少声音的反射和噪音,提高驾驶员的乘坐舒适性。
四、施工步骤1. 预处理:对隧道进行清扫,清除污垢和杂物,修复和强化隧道结构。
2. 墙面装修:施工人员在隧道壁面涂刷防火涂料,并进行平整处理。
根据设计方案进行装饰材料的选择和安装。
3. 照明系统安装:根据设计方案安装LED照明灯具,保证照明的亮度和均匀性。
4. 通风系统安装:根据设计方案安装通风设备,保证隧道的空气流通性能和排放效果。
5. 标志标线施工:根据设计方案进行标志和纹路的施工,确保驾驶员正确行驶和提高可视性。
6. 声学设计施工:根据设计方案进行声学材料的安装和处理,减少噪音的影响。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全鞋等个人防护装备。
2. 施工现场必须设置警示标志和围挡,确保周边人员的安全。
3. 施工机械和设备必须经过检测和维护,确保正常运行和安全使用。
六、预防措施1. 隧道装修施工必须与交通管理部门进行沟通和协调,确保交通流畅和安全。
2. 在施工期间,必须设立专人进行监管和控制,及时处理施工中的问题和异常情况。
3. 隧道装修施工必须严格按照设计方案进行施工,确保施工质量和效果。
隧道通风照明、灯具安装施工实施方案
方案预案:________ 隧道通风照明、灯具安装施工实施方案姓名:______________________单位:______________________日期:______年_____月_____日第1 页共12 页隧道通风照明、灯具安装施工实施方案一、工程总体施工计划:按照招标文件工期要求,本承包人计划于xx年3月完成施工前准备工作;计划于xx年4月底完成施工工艺设计;计划于xx年5月下旬完成设备采购工作;计划于xx年4月开始施工,8月上旬进入调试阶段。
1)合理组织施工。
工程开工后,根据材料、设备供应情况、现场实际情况,合理制定施工方案,避免窝工。
2)合理安排资源配置。
根据工程进展情况,适时、适度地进行资源配置,确保足够的人力、物力、财力。
3)借鉴以往类似工程施工经验。
在打眼、安装支架、敷设电缆等登高作业我们利用自制的移动平台车进行作业,避免来回上下的工作量,减轻作业人员劳动强度,提高工效,确保工期。
4)设备安装可以在划线打眼后期交叉进行施工;由于电缆敷设技术含量较低、所需劳动力又比较多,所以可以适当雇用一些当地民工,经过适当培训后进行施工,以确保工期的顺利进行。
二、重点(关键)工程的施工方案、方法及其措施:在高速公路隧道施工,为了保证施工人员及设备的安全,在施工区设置足够的照明光源,并设置明显的施工标志,在距施工区20-30米前方设置反光防护路锥和减速标志。
在电缆敷设过程中,难免会出现沟槽、管道堵塞不通的情况,并且不允许破坏沟槽或预埋管道的表面,这种情况在施工过程中严重影响了施工的进度,施工难度较大,所以我公司将根据以往的丰富经验将具体的解决方案、方法及措施描述如下:1)根据沟槽或管道的堵塞程度,采取不同的方法措施,如果堵塞不严重,堵塞物为软土或较软的工程废弃物,可以采用高压水(气)冲法或钢筋疏通法。
如果管道较短,可利用钢筋扭绞或硬性疏通;如管道较长,可利用高压水(气)第 2 页共 12 页冲洗法疏通。
洞内通风、供电系统施工方案
隧道洞内通风、供电系统施工方案(一)洞内通风1、隧道内施工环境必须符合下列规定:(1)氧气含量按体积比不得低于20%。
(2)每立方米空气中含10%以上游离二氧化硅的粉尘不超过2mg。
(3)洞内有害气体最高容许浓度:一氧化碳不超过30mg/m3;氧化物换算二氧化氮不超过5mg/m3;二氧化碳(CO2)不得超过0.5%。
(4)气温不超过28℃。
(5)噪音不大于90dB。
(6)甲烷浓度不大于3‰。
2、喷浆采用湿喷法,洞内通风主要采用鼓风机顶部送风。
3、在喷浆作业以后或洞内气温高于28℃可用Ф40的橡胶软管把高压风引至掌子面进行通风。
(二)洞内供电和照明1、由于注浆、喷射混凝土、和混凝土浇注的机械设备均布置在竖井外,洞内用电只有照明和电焊机、捣固器等用电。
洞内动力电采用三相五线制,洞内动力设备额定电压为380V,把配电箱设在竖井上,再通过电缆把动力电引入洞内。
洞内照明电压在作业地段采用36V的安全电压,不作业地段采用220V电压。
2、施工用电线路架设方法及要求:(1)施工工作面区间的临时电线采用橡套电缆,在竖井处采用铠装电缆。
(2)隧道工序繁杂、工作面多,为避免意外,拟将照明线及动力线安装在隧道的同一侧,并分层架设,电线悬挂高度距人行地面不小于2m。
(3)开挖地段按移动式线路布置,在初支结构上临时钻孔按固定线路的方法设置。
(4)分支接头与所接设备之间安装开关和熔断器,照明线路仅在分支接头处设置开关及熔断器。
(5)成洞地段每8m安装一盏高压钠灯,未成洞地段每4m安装一盏60W白炽灯。
(6)36V低压配电箱安在安全、干燥处,机壳接地。
田家沟隧道照明方案
田家沟隧道照明方案国家高速沪陕线西安至商州高速公路(第二通道)路基、桥隧工程施工第16合同段编制:审核:中铁十七局集团一公司西商高速公路第十六合同段项目经理部二〇〇九年八月三十日田家沟隧道供电与照明专项施工方案一、工程概况田家沟隧道位于大荆镇兴龙村境内,施工里程ZK74+997,ZK76+400共1403米,最大埋深258米,采取单向纵坡-2.48%,单向三车道,进口位于直线上,洞身段位于R-1600曲线上。
主洞断面结构形2式为椭圆形,成洞断面面积163.65m。
二、供电电压和供电方式1)供电电压洞内采用6,10kv高压供电,各级供电电压为:动力: 高压6KV,低压 380V或660V2)照明:洞内工作面和小洞检修用的手提行灯采用36V,其余为220V3)供电方式a) 进口工区由地面变电站的6,10KV母线电缆供电b)对洞内凿岩台车采用移动式变电站供电,每隔250,300m移动一次,抽水机和通风机等采用固定式配属变压器供电。
4)低压配电系统A)洞内低压配电系统原则上采用中性点不接地的三相三线制供电。
进口工区可根据项目部制定的安全措施,采用中性点接地的三相四线供电。
B)隧道洞内采用动力、照明共用变压器供电。
三、隧道施工照明1、成洞和开挖成型地段,可选用220V,400W或者220V,250W高压钠灯。
安装距离40,60米一盏,安装高度与起拱线齐。
要求每盏灯安装开关一个。
2、开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯。
四、隧道供电有关安全规定1、一般规定1)洞内不得带点检修、搬迁电气设备(包括电缆或电线)2)非值班电气人员,不得擅自操作电气设备3)操作高压电气设备主回路时,操作人员必须戴绝缘手套,穿绝缘靴或站在绝缘台上4)洞内高压停送电应实行操作票制度。
低压停送电应严格执行谁停电谁送电的停送电制度。
5)一切容易碰到的、裸露的电气设备必须安设遮拦,遮拦高度不低于1.7m。
2、机电设备洞室1)洞室必须保证无落石可能,不得渗水2)洞室内应设置灭火器和砂箱,并在出口通道处设置像外开的铁门3)当变电所与水泵房相毗邻时,两洞室间应设置带门得隔墙,各自应有一个单独的出口。
隧道工程施工中的照明设计规范
隧道工程施工中的照明设计规范一、隧道工程施工中的照明设计规范隧道工程的照明设计是确保隧道内部视觉舒适性和驾驶安全的重要因素。
一个良好的照明设计可以提供足够的光线,使驾驶员能够清晰地看到道路和隧道周围的环境。
本文将介绍隧道工程施工中的照明设计规范,包括照明强度、照明布局、节能环保设计等方面的要求。
二、照明强度要求隧道工程的照明强度是指隧道内各个区域的照度水平。
根据不同的用途和道路类型,对照明强度有不同的要求。
一般来说,城市隧道、高速公路隧道和铁路隧道的照明强度要求分别为150lux、100lux和200lux。
在特殊情况下,如出口、坡口、转弯处等视觉复杂区域,要求增加照明强度以确保安全。
三、照明布局设计在隧道工程的照明设计中,照明布局是一个关键因素。
一个良好的照明布局可以确保隧道内部光线均匀分布,减少亮度差异,避免阴暗区域和闪光区域的出现。
照明布局设计应该根据隧道的几何特征、车流量和速度、道路类型等因素来确定。
一般来说,照明灯具的间距应该根据照明强度要求和灯具类型来确定,以确保光线的均匀分布。
四、节能环保设计隧道工程的照明设计也应考虑节能和环保。
在照明灯具的选择上,应优先考虑LED灯具,因为LED灯具具有高效节能、寿命长、启动时间短等优点。
此外,可以采用智能控制系统来实现隧道照明的智能管理,如根据光照强度和车流量来自动调节照明亮度。
这样不仅可以节约能源,降低运营成本,还可以减少光污染和对环境的影响。
五、应急照明设计隧道工程的应急照明设计是确保在灯光故障或紧急情况下仍然能够保持足够的照明亮度,以确保驾驶员的安全。
应急照明设计中应采用备用电源或独立电路供应,以防止因电力故障导致黑暗。
此外,应急照明设备应具备自动开启和持续供电的功能,并应设置在紧急出口、避难区域等关键位置,以提供可靠的照明保障。
六、通风与照明的结合设计通风与照明是隧道工程施工中需要综合考虑的两个方面。
在隧道工程的照明设计中,应结合通风系统来进行设计,以确保隧道内空气的流通和清新。
灯具安装项目实施方案
灯具安装项目实施方案一、项目背景。
随着城市建设的不断发展,灯具安装项目作为城市亮化工程的重要组成部分,其实施方案显得尤为重要。
本文档旨在对灯具安装项目的实施方案进行详细规划,确保项目顺利进行。
二、项目目标。
1. 确保灯具安装工程按时完工,达到预期效果。
2. 提高城市夜间景观效果,增强城市形象。
3. 保障灯具安装工程的施工质量和安全。
三、项目实施方案。
1. 前期准备。
在项目开始前,必须进行充分的前期准备工作。
包括但不限于,确定灯具安装位置、准备所需材料和设备、制定施工计划、安排人员和施工队伍等。
2. 施工流程。
(1)现场勘察,施工前需对安装位置进行仔细勘察,确保安装的合理性和安全性。
(2)基础施工,根据现场情况进行基础施工,确保灯具安装的牢固性。
(3)电路布线,进行电路布线工作,确保灯具的正常供电。
(4)灯具安装,按照设计要求,对灯具进行安装,注意安全和美观。
(5)灯具调试,安装完成后,对灯具进行调试,确保正常亮灯。
3. 施工要求。
(1)严格按照设计图纸和施工规范进行施工,确保施工质量。
(2)施工过程中,严格遵守安全操作规程,确保施工安全。
(3)施工人员需经过专业培训,并持有相关证书,确保施工技术过硬。
四、项目管理。
1. 施工进度管理,对施工进度进行严格管理,确保按时完成。
2. 质量管理,建立质量管理制度,对施工过程进行全程监控,确保施工质量。
3. 安全管理,制定安全管理方案,加强安全教育,确保施工安全。
五、项目验收。
1. 施工完成后,进行项目验收,确保工程质量和效果达到预期要求。
2. 对项目中存在的问题进行整改,直至达到验收标准。
六、总结。
灯具安装项目实施方案的制定,对项目的顺利进行起着至关重要的作用。
只有严格按照实施方案进行施工,才能确保项目的顺利进行和取得预期效果。
以上便是灯具安装项目实施方案的具体内容,希望能对相关工作人员有所帮助。
隧道通风照明设施监理实施细则
隧道通风照明设施监理实施细则一、引言随着交通运输的发展,隧道的建设越来越多。
其中,隧道通风照明设施在隧道安全运行中起着至关重要的作用。
为了确保隧道通风照明设施的质量和性能,监理实施细则的编制和执行变得非常重要。
本文将介绍隧道通风照明设施监理实施细则的内容,以及其在隧道建设中的应用。
二、监理实施细则的目的隧道通风照明设施监理实施细则的目的是确保隧道通风照明设施的安全、高效运行,为隧道使用者提供良好的行车环境。
监理实施细则的制定可提供有关隧道通风照明设施的设计、施工、验收和维护等方面的指导,保证隧道通风照明设施的质量和性能符合相关标准和规范的要求。
三、监理实施细则的内容1. 设计要求:监理实施细则中应包含隧道通风照明设施的设计要求,例如隧道通风系统的设计参数、照明系统的照度要求等。
此外,还应对通风照明设施的布置、电气设备的选型等方面作出规定。
2. 施工要求:监理实施细则应对隧道通风照明设施的施工过程提出要求。
如施工现场的安全措施、设备的安装调试、管线的铺设等。
同时,还应规定施工单位的资质要求和施工过程的监督及验收程序等。
3. 验收标准:监理实施细则中应包含隧道通风照明设施的验收标准。
验收标准应明确界定设施的合格与否,以及不同缺陷等级的划分。
此外,还应规定验收所需的文件、检测要求等。
4. 维护管理:监理实施细则中应包括隧道通风照明设施的维护管理要求。
例如定期巡检、维护保养的内容和频率,设备故障处理程序等。
四、监理实施细则的实施监理实施细则的实施应包括以下几个方面:1. 监理机构的角色:指定专门的监理机构,负责对隧道通风照明设施的设计、施工、验收及维护过程进行监督和检查。
2. 人员素质要求:监理机构应聘请具备相关经验和资质的工程师担任监理人员,确保监理工作的专业性和可靠性。
3. 监理计划:监理机构应制定监理计划,包括监理任务的分解、工作进度的安排等。
监理计划应与隧道建设的总体进度相协调。
4. 监理报告:监理机构应按照监理实施细则的要求,及时编制监理报告,向建设单位和相关部门提出监理意见和建议。
隧道通风设施施工方案
隧道通风设施施工方案海西高速公路网泰宁到建宁高速公路机电工程隧道通风、照明、消防及沿线供配电系统供货与安装合同ED2的分项施工组织方案中,本文将重点关注隧道通风设施的编制。
项目概述本文的主要目的是编制福建泰宁至建宁(闽赣界)高速公路ED2合同段隧道通风设施的施工组织方案。
在此之前,我们需要了解总体概述和本分项工程范围,以便更好地进行施工前期准备。
施工前期准备在进行施工前期准备时,我们需要考虑施工准备和施工资源配备。
这些步骤是确保施工顺利进行的必要条件。
因此,我们需要充分准备,并配备好所需的施工资源,以确保工程能够如期完成。
3.施工进度施工进度是项目成功的关键因素之一。
在施工期间,我们将按照施工计划的时间表进行施工,并定期向业主汇报进度。
我们将采取适当的措施,确保施工进度的顺利进行。
三。
施工方案与流程1.风机配电柜安装与接线在风机配电柜的安装和接线过程中,我们将根据设计图纸进行操作。
我们将确保所有电线和电缆的连接正确无误,并进行必要的测试和检查,以确保安全可靠。
2.风机线缆敷设在风机线缆敷设过程中,我们将确保线缆的敷设符合设计要求,并遵守相关安全规定。
我们将对线缆进行必要的测试和检查,以确保其质量和可靠性。
3.风机吊装在风机吊装过程中,我们将采取适当的措施,确保吊装过程的安全可靠。
我们将根据设计要求和安全规定进行操作,并对吊装过程进行必要的测试和检查。
4.风机调试在风机调试过程中,我们将进行必要的测试和调整,以确保风机的正常运行。
我们将遵守相关规定和标准,确保风机的安全可靠。
四。
工期保证体系及保证措施1.保证体系我们将建立完善的工期保证体系,确保施工进度的顺利进行。
我们将定期向业主汇报进度,并采取适当的措施,确保工期的保证。
以上是我们的施工方案和工期保证措施。
我们将竭尽全力确保项目的顺利进行,并达到客户的要求和期望。
起点桩号终点桩号主要设备1旗山隧道ZK34+485YK34+485主风机、备风机、配电柜、UPS电源、电缆桥架等2器村隧道ZK41+633YK41+605主风机、备风机、配电柜、UPS电源、电缆桥架等3九华山隧道ZK73+848YK73+830主风机、备风机、配电柜、UPS电源、电缆桥架等4广建隧道ZK78+098YK78+080主风机、备风机、配电柜、UPS电源、电缆桥架等3、工程进度计划本分项工程施工周期为45天,具体工期安排如下:序号工程内容工期1风机配电柜安装5天2风机线缆敷设20天3风机吊装20天4检查测试5天4、施工组织方案为XXX工程施工顺利进行,我们将采取以下措施:1.在施工前,对施工人员进行专业技能培训,提高其安全意识和技术能力;2.严格执行施工现场管理制度,确保施工现场整洁有序,杜绝安全事故的发生;3.对施工现场进行24小时监控,及时发现和处理施工中的问题;4.与其他分项工程施工单位加强沟通协调,确保施工进度和质量;5.对施工过程中产生的废弃物进行分类处理,保护环境。
公路隧道照明施工方案及安全保证措施
目录一、编制依据 (1)二、工程概况 (1)三、隧道灯具安装 (1)3.1施工准备 (1)3.2测量与定位 (2)3.3打眼 (2)3.4底座安装 (2)3.5灯具安装 (2)3.6灯具接线 (2)3.7灯具调整与调试 (2)四、电缆敷设 (3)4.1施工准备 (3)4.2电缆展放 (3)4.3电缆接续 (4)4.4挂标志牌 (4)五、隧道供配电系统设备安装 (4)5.1施工前准备 (4)5.2电缆支架安装 (5)5.3接地制作 (5)5.4照明配电箱安装 (5)5.5电缆桥架 (5)5.6箱柜接线 (6)六、隧道照明相关要求 (6)六、质量保证措施 (7)6.1质量保证体系 (7)6.2质量目标 (7)6.3质量控制措施 (8)6.4施工过程质量控制 (8)七、安全保证措施 (10)7.1安全保证体系 (10)7.2安全生产目标保证措施 (11)公路隧道照明施工方案及安全保证一、编制依据1、国家有关方针政策,以及国家和交通运输部相关规程、规范和验标等;4、《公路隧道设计规范》JTGD70-2004;5、《公路隧道施工技术规范》JTGF60-2009;6、《公路工程质量检验评定标准》JTGF80/1-2004;7、《公路工程施工安全技术规范》JTGF90—2015;12、本公司技术、预算人员经现场踏勘、走访调查所取得的各种数据和资料;13、我公司现有技术水平、机械设备装备能力和“三标一体”质量管理体系、OSH职业健康安全管理体系。
二、工程概况左洞KH148+713~KH152+520全长3807m,右洞KG148+710~KG152+507全长3797m,最大埋深390m。
三、隧道灯具安装照明系统主要是隧道灯具的安装,包括基础测量定位、打孔,底座安装,灯具安装,灯具调整,管内配线,灯具接线,系统调试等工作。
3.1施工准备3.1.1主要施工机具准备移动平台、运输车、电锤、鎯头、扳手、接线工具;(根据施工环境及施工条件的不同确定不同的施工机具)绝缘摇表、皮尺、划笔、水平尺、钢卷尺等。
2023年隧道通风照明、灯具安装施工实施方案
2023年隧道通风照明、灯具安装施工实施方案一、前言隧道是现代交通运输中重要的基础设施,为了保障隧道内的安全和通行效率,必须对隧道进行通风照明和灯具安装工程。
本方案旨在对2023年隧道通风照明、灯具安装工程进行详细规划和实施。
二、目标1. 提高隧道内的通行安全性和舒适性,保证车辆和行人的正常通行。
2. 通过科学的通风系统设计,减少事故发生率,提高车辆排放的空气质量。
3. 根据隧道的不同要求,选择合适的照明灯具,提供良好的照明效果,避免照明不足或过度。
三、项目范围本项目范围包括隧道内通风系统的设计、设备采购、安装施工、调试和验收;照明灯具的选择、采购、安装调试等工作。
四、工作步骤1. 方案设计1.1 根据隧道的长度和形状,确定通风系统的设计方案。
考虑到隧道内的安全性和通行效率,选择适当的通风设备和风道布局方案。
1.2 根据隧道的交通量和需求,确定照明灯具的类型、数量和布局方案。
灯具的选择应考虑能耗、寿命和光照质量。
2. 设备采购根据设计方案,进行通风设备和照明灯具的采购工作。
采购时需要考虑设备的性能、质量、价格和售后服务。
3. 施工准备3.1 搭建施工场地,设置施工围挡和安全警示标识。
3.2 准备施工所需的设备、材料和人员。
确保施工过程顺利进行。
4. 通风系统安装施工4.1 根据设计方案,进行通风设备的安装施工。
按照施工图纸和技术要求,进行设备的安装和连接。
4.2 完成设备的调试工作,确保通风系统的正常运行。
并进行相关测试,如风速测试、油烟排放测试等。
5. 照明灯具安装施工5.1 根据设计方案,进行照明灯具的安装施工。
按照施工图纸和技术要求,进行灯具的安装和接线。
5.2 完成灯具的调试工作,确保照明系统的正常运行。
并进行相关测试,如光照度测试、色温测试等。
6. 施工验收6.1 进行通风系统的综合验收。
包括设备运行情况、风道布局、风速和油烟排放等方面的测试。
6.2 进行照明系统的综合验收。
包括灯具照度、照明亮度、光照均匀度等方面的测试。
2023年隧道通风照明、灯具安装施工实施方案
2023年隧道通风照明、灯具安装施工实施方案实施方案概述本实施方案是针对2023年隧道通风照明、灯具安装施工的详细工作方案,旨在确保隧道施工过程中的通风和照明设备的安装质量和安全性。
本方案包括施工步骤、施工流程、施工方法、质量控制、安全措施等内容。
一、施工前的准备工作1. 进行隧道通风照明、灯具安装的前期调研和设计,编制详细的施工方案,明确任务、工期和工程量。
2. 租用合适的施工设备和工具,并对其进行检查和维护,确保设备的正常工作。
3. 安排合适的施工人员,包括工程师、技术人员和施工工人,保证施工队伍的整体素质和数量。
4. 准备施工所需的材料和配件,按照设计要求进行验收和储存,确保施工所用材料的质量和数量。
二、施工步骤和流程1. 施工步骤(1)安装通风设备:按照设计要求和施工方案,先进行隧道通风设备的安装,包括风机、排烟装置等。
(2)布置照明设备:在通风设备安装完毕后,开始进行隧道照明设备的布置,包括灯具的安装、电缆的敷设等。
(3)灯具调试:灯具安装完成后,进行调试,确保灯具的亮度和角度符合要求。
(4)系统运行测试:进行隧道通风照明系统的整体运行测试,检查设备的工作状态是否正常,确保系统的可靠性。
2. 施工流程(1)施工准备:准备好施工设备、材料和人员,并对施工现场进行清理和平整。
(2)通风设备安装:按照设计要求和施工方案,先进行通风设备的安装,包括风机的固定和管道的连接。
(3)照明设备布置:在通风设备安装完毕后,开始进行照明设备的布置,包括灯具的固定和电缆的敷设。
(4)灯具调试:安装完毕后,对灯具进行调试,确保灯具的亮度和角度符合要求。
(5)系统测试和调试:进行隧道通风照明系统的整体测试和调试工作,确保系统的正常运行。
(6)施工总结:对施工过程进行总结和评估,记录施工经验和问题,并提出改进意见。
三、施工方法和质量控制1. 施工方法(1)安全施工:施工人员必须严格遵守施工现场安全规定,穿戴好安全防护用品,确保施工过程的安全。
2024年隧道通风照明、灯具安装施工实施方案
2024年隧道通风照明、灯具安装施工实施方案____年隧道通风照明、灯具安装施工实施方案一、前言隧道通风照明、灯具安装施工是保障交通安全和行车可靠性的重要工作。
本方案旨在确保施工过程中的安全性、质量性和经济性,为____年的隧道通风照明、灯具安装提供一个详细的实施方案。
本方案将从施工准备、施工组织、施工过程中的质量控制等方面进行规划和安排,以确保项目的顺利进行和顺利完成。
二、施工准备1. 编制工程施工组织设计方案,并按照设计方案的要求准备相关施工组织设计图纸、技术文件和施工方案。
2. 成立项目管理团队,确定各层级的责任和权力,并制定施工组织管理制度和施工安全监控制度。
3. 根据项目计划和施工组织设计方案,制定施工进度计划和资源计划,并确保施工进度和物资的供应。
4. 购买和准备所需的施工机械、设备和工具,对其进行检查、保养和更新。
5. 招募施工队伍,并进行技能培训和安全教育,确保施工人员具备相关的技能和安全意识。
三、施工组织1. 设立施工工地,并按照工程施工组织设计方案中的要求进行布置和标识。
2. 制定施工现场管理规定,包括施工现场的人员、材料和设备的进出、施工现场的安全和环境保护措施等。
3. 召开施工方案交底会议,向施工人员详细说明施工方案、施工方法和质量控制要求。
4. 安排并指导施工人员进行施工作业,确保施工作业按照施工方案和质量控制要求进行。
5. 按照施工进度计划和资源计划进行施工进度控制和物资的调度,确保施工进度和物资供应的及时性。
四、施工过程中的质量控制1. 制定详细的施工质量控制方案,并严格执行。
2. 对施工人员进行技术交底和培训,确保施工人员具备相关的技术和质量控制知识。
3. 质量检验部门对施工现场进行定期检查和抽查,并及时处理和整改存在的质量问题。
4. 对施工过程中的重要节点进行检查和验收,确保施工质量符合要求。
五、施工安全与环保1. 制定详细的施工安全和环境保护方案,并严格执行。
盾构隧道施工通风
盾构隧道施工通风、照明、排水
1.1.1.1通风、防尘、降温方案
根据地下工程条件和盾构施工特点,结市气候条件,在施工中,主要考虑采用压入式通风来解决防尘、降温及人员、设备所需的新鲜空气,在联络通道施工中,喷射混凝土采用湿喷以减少粉尘产生。
通风、防尘、降温设备:通风采用直径D=1.0m通风软管,2台37KW轴流压入式风机。
1.1.1.2施工供电、照明
洞内敷设10KV电缆,供盾构机使用,并在始发井施工场地内接一台500KVA 变压器,供区间隧道洞内照明及通风机、抽水机用电。
另备2台250kw柴油发电机,作突然停电的备用电源(主要供洞内的照明、通风、抽水部分施工设备临时使用),随时可以进入工作状态,以保证施工现场设备人员的安全。
1.1.2隧道内供排水
隧道内供排水管、排污管均采用φ40镀锌钢管。
掘进上坡地段采用自然排水,反坡地段采用机械抽水,将水抽至集水坑经处理达到排放标准后,排至市政排污管道。
1.1.
2.1隧道断面管线布置
隧道断面管线布置应合理、安全,以确保盾构的顺利掘进。
隧道左上方(线路左侧),每12米接一个40W荧光灯管,每48米接一个消防应急照明灯照明电缆和荧光灯固定在上面;右边隧道管片中部为通讯线路。
隧道左下方(线路左侧)每2环布置一个走道架,上面铺设人行走道板。
隧道正上方每隔12环布置一个吊架以固定通风管;隧道右下方,布置动力电缆用挂钩进行悬挂;右下方每8环布置一个管架,上面铺设进、排水管及排污管。
施工方案-隧道施工供电与照明专项方案
隧道施工供电与照明专项方案一、供电电压和供电方式1、供电电压①、洞内采用6~10高压供电。
各级供电电压:②、动力:高压6,低压380V或660V;③、照明:洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用36V,其余均为220V。
2、供电方式①、进出口工区由地面变电站的6~10母线出电缆供电。
②、每一斜井底设中央变电站一座,由地面变电站6~10母线出电缆供电,电缆线路应不少于两回,并接于不同的母线段。
③、对洞内凿岩台车采用移动式变电站(车)供电,每隔250~300m移动一次。
抽水机和通风机等一般宜采用固定式配属变压器供电。
3、低压配电系统①、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电。
但是对于进出口工区,由施工单位制订出相应的安全措施后,亦可采用中性点接地的三相四线制供电;而斜井工区则必须采用中性点不接地的三相三线制供电。
②、由于隧道施工对照明质量要求不高,一般可采用动力、照明共用变压器供电;只有斜井内,因无220V电压,才采用380/220V的变压器专供220V 的照明用电。
二、隧道施工照明1、正洞①、成洞和开挖成型地段,可选用220V、400W或220V、250W高压钠灯。
安装距离,每隔60m或40m安装一盏。
安装高度与起拱线齐。
要求每盏灯安装开关一个。
②、开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V 的矿用溴钨灯。
2、斜井①、斜井井筒照明,可选用220V、110W高压钠灯。
沿边墙每隔25m安装一盏,高度以不影响工作和人身安全为原则,可因地制宜确定。
②、开挖工作面和需要移动照明的局部地方,可选用36V的白炽灯或36V 的矿用溴钨灯。
③、井下中央变电站,可选用220V的荧光灯。
④、井下中央变电站和斜井井筒及竖井井筒应设事故照明。
三、隧道供电有关安全规定1、一般规定①、每一斜井应有两回电源线路,当任一回路因发生故障停止供电时,另一回路应能担负全部一类负荷。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二连浩特至河口国道主干线陕西省户县经洋县至勉县公路机电工程(第三期)XHJD-11标段施工实施方案一、工程总体施工计划:按照招标文件工期要求,本承包人计划于2007年3月完成施工前准备工作;计划于2005年4月底完成施工工艺设计;计划于2005年5月下旬完成设备采购工作;计划于2007年4月开始施工,8月上旬进入调试阶段。
1)合理组织施工。
工程开工后,根据材料、设备供应情况、现场实际情况,合理制定施工方案,避免窝工。
第 1 页共33 页2)合理安排资源配置。
根据工程进展情况,适时、适度地进行资源配置,确保足够的人力、物力、财力。
3)借鉴以往类似工程施工经验。
在打眼、安装支架、敷设电缆等登高作业我们利用自制的移动平台车进行作业,避免来回上下的工作量,减轻作业人员劳动强度,提高工效,确保工期。
4)设备安装可以在划线打眼后期交叉进行施工;由于电缆敷设技术含量较低、所需劳动力又比较多,所以可以适当雇用一些当地民工,经过适当培训后进行施工,以确保工期的顺利进行。
二、重点(关键)工程的施工方案、方法及其措施:在高速公路隧道施工,为了保证施工人员及设备的安全,在施工区设置足够的照明光源,并设置明显的施工标志,在距施工第 2 页共33 页区20-30米前方设置反光防护路锥和减速标志。
在电缆敷设过程中,难免会出现沟槽、管道堵塞不通的情况,并且不允许破坏沟槽或预埋管道的表面,这种情况在施工过程中严重影响了施工的进度,施工难度较大,所以我公司将根据以往的丰富经验将具体的解决方案、方法及措施描述如下:1)根据沟槽或管道的堵塞程度,采取不同的方法措施,如果堵塞不严重,堵塞物为软土或较软的工程废弃物,可以采用高压水(气)冲法或钢筋疏通法。
如果管道较短,可利用钢筋扭绞或硬性疏通;如管道较长,可利用高压水(气)冲洗法疏通。
2)堵塞物如果较硬,且有较小的间隙,可利用细钢丝带物疏通法,将钢丝穿过钢管,然后在钢丝末端拴木塞或软物慢慢将异第 3 页共33 页物拉出。
雨季施工的防范由质量安全部具体负责。
在雨季一律不允许室外施工,室外施工在雨后、干燥后进行。
在准备施工材料时,考虑到当地的气候条件,准备足够的帆布、塑料布等防雨、雪用具,雨季来临之前对库房和料场的防雨工作进行检查。
另外在管道敷设时考虑到下雨的因素。
质量安全部负责准备好劳动保护物品,确保施工人员的安全。
保证本工程能够按期、保质、安全的完成。
三、各分项工程施工方案:1)隧道内设备安装调试方案、方法本项施工主要包括:4个隧道变电所供配电设备的安装调试;50第 4 页共33 页台风机的安装及电缆敷设;洞内所有照明灯具及配电箱的安装等。
灯具安装1 灯具测量定位灯具及支架安装齐整、美观,测量工序是关键。
首先对各个隧道的路面的纵坡、横坡、隧道净高进行实际测量,是否与施工图纸相符。
高度:按行车方向左侧高度为基准点,确定行车方向右侧水平高度,每隔10m左右侧各确定一个点,用细尼龙线将一侧的前后两个点连接,作为灯具底座的中心线。
位置:再在地面上复核灯具实际位置。
在隧道曲线地段,分别计算内外圆弧的长度,将其与中心线的正负差值平均计算,据此调整测量每个灯位。
第 5 页共33 页用密度板做一个灯具底座安装标准模型,根据每个灯具的位置和高度用石笔画出每个灯具底座的钻孔位置。
2、灯具底座安装利用工作台车,施工人员根据定测位置用冲击钻钻孔,并把灯具底座用膨胀螺栓固定于隧道壁上。
操作时,冲击钻头应垂直隧道壁,安装螺栓的头部偏斜值不大于2mm,膨胀螺栓要固定牢靠。
此项工作施工时注意不要破坏隧道防水层。
3、高压钠灯安装外观检查:灯具外观完好,各部件连接可靠,密封满足IP65要求。
技术检查:型号与设计相符,合格证、说明书等资料齐全,单灯送电试验正常。
第 6 页共33 页灯具在检查正常后,台车上的安装人员用工具袋在地面人员配合下,吊上台车,打开灯具一端侧盖,上好连接螺栓,将灯具与连接片固定在一起,然后调整灯具的投射角度。
安装一定数量灯具以后,再次进行灯具水平、投射角度一致性的调整,普通隧道照明灯光轴可正对道路中线两侧1.5 m处,应急照明灯光轴应对正道路中线。
投光方向可根据具体灯具特点现场调整以达到最佳照明效果。
4、灯具配线隧道灯具尾线全部采用耐火电缆。
将灯具尾线与已敷设在预埋钢管内的配电电缆连接(所有接头全部焊锡处理),缠绕高压绝缘防水胶布后,再缠绕相色带。
灯具接线后,灯具尾线在灯具后侧长度不统一,弯曲弧度不统一,第7 页共33 页严重地影响了灯具的美观。
采用塑料卡钉将灯具尾线全部固定在隧道壁。
5、机械完工检查检查灯具安装于同一直线,调整灯具在同一照射角度,检查各回路符合设计要求,检查配电箱各开关动作可靠,检查线路绝缘符合要求,接地接零可靠,接地电阻符合要求。
6、照明灯具送电、测试先将配电箱内所有回路全部断开,变电所内全部送电,测试配电箱内各回路电压是否正常。
各个回路依次送电,测量工作电压、电流,观察回路的工作状况。
所有回路送电72小时后,用照度仪测量各个区段的照度值。
另外第8 页共33 页还需要进行测试试验的项目有均匀系数的测量、电源中断后再触发性能试验、眩光试验。
接地制作1、接地体安装当施工区域内主要建筑物已施工,主要设备已就位,即可进行接地装置的安装;根据施工图及施工现场情况确定接地体位置和接地干线的走向,然后按确定的路径采用人工或机械方式放线挖沟,沟深不小于600mm;接地极为镀锌角钢,具体尺寸应根据国家有关标准和规范进行测算,可采用锤打或机械驱动的方法将其埋入地下,埋设深度依常规要第9 页共33 页求为顶端离地坪100mm;在完成接地极安装和连接后,按施工图要求安装接地极测试井。
2、接地体连接接地体间的接地干线和支线采用PVC绝缘线,干线与接地体间用专用端子螺栓连接,接地线与设备间用压接端子和螺栓连接,螺栓连接处的接触面和连接方式按设计提供的详图处理;螺栓连接处应紧密牢固,并有防松措施;在接地线跨越建筑物伸缩缝、沉降缝处应设置补偿器,补偿器可用接地线本身弯成弧形代替;接地线在穿越墙、楼板和露出地面部分应采用PVC管保护;户外安装时,保护管要填充绝缘化合物以避免进水;第10 页共33 页所有暴露在空气中的连接头都要涂以防锈涂料;在装置区域内所有接地干线应在地下300mm处安装150mm宽的黄色警示带作为标识;接地线与接地干线的连接应符合设计详图的要求。
3、设备接地电缆托架应按施工图要求作接地;低压和控制电缆的铠装层用PVC绝缘线或电缆密封装置接地;所有电气设备的导电金属外露部分都应可靠接地;要作防静电接地的管道、钢结构均按施工图要求接地。
4、试验与检查接地系统安装完毕后,要测量接地网的连续性。
应保证接地网各第11 页共33 页连接点接触良好,无中断现象;断开接地网与接地极连接线,测量每个接地极接地电阻,填写记录并作比较,对于接地电阻较大的接地极应作降阻处理;测量系统接地电阻应不大于1欧姆;接地网在回填土前必须作好隐蔽工程的检查、验收和签证工作,回填土中不应夹有石块,并要夯实。
电缆敷设(1)确定电缆引入位置,核实电缆径路范围内所有管道、人孔间长度;(2)确定电缆运输敷设方案;(3)按径路测量进行电缆配盘,避免管道内接头,有效利用盘长;第12 页共33 页核对电缆型号及盘长、检查电缆外观是否有破损渗漏油或机械损伤(如铠装压扁、电缆拧绞、护层断折等);(4)按电缆测试项目进行线间及芯线对地绝缘电阻,耐压强度及芯线导通测试,所有测试参数均需满足规范标准及出厂指标;(5)电缆敷设前先疏通电缆管道,清理电缆沟,无铁线管道先穿铁线;(6)电缆运输采用吊车装卸,汽车运输;(7)敷设时,使用电缆盘支架,人工敷缆;展放电缆从电缆盘的上端引出,避免在支架上、地面上拖拉,展放速度不宜太快,同时仔细检查电缆有无机械损伤,如铠装压扁、电缆绞拧、防护层拆裂等不妥,不妥处标好记号,以便处理。
第13 页共33 页展放电缆的方法采用人工牵引展放,并将电缆置于电缆沟的一侧,再将其放到电缆沟支架上,展放顺序是先放电缆支架最下层最里面的那根电缆,然后从里到外,从下到上依次展放:高压电缆、低压电缆、控制电缆,最好分层排列,顺序为由上到下,电缆在支架上的固定采用Ω型卡子,固定时内垫柔性材料,电缆卡子与电缆型号配套,敷设完毕后,及时将沟内杂物清理干净,盖好盖板。
管内穿放电缆时,先清除管内杂物,穿电缆时采用滑石粉做为助滑剂,管径满足要求,每根电力电缆单独穿入一根管内,管内无积水,积水池设于人口检查井且可排水。
敷设电缆的安全注意事项:电缆放线架必须固定可靠,防止倾倒,可采用铁线固定于平板车上或采用地锚固定于平整的地面上;牵引电第14 页共33 页缆,速度缓慢,力量均匀,看轴人员不得站在电缆轴的前面;敷设时转角处人员必须站在外侧;电缆穿管时,操作人员必须做到:送电缆时,手不可离管口太近,迎电缆时不可直对管口;吊车装卸电缆时使用钢管穿入轴心,钢索套钢管的两端起吊,钢管强度满足电缆重量的要求;采用斜面装卸车时,将钢管穿入电缆盘轴心,用钢索或大绳套牢后系于牢固地方作为保护,人不应站于斜面的下方,应立于轴盘的两侧滚动电缆。
(8)电缆应分类并排整齐敷设在电缆架上,间隙应按标准设置;(9)如有人孔则每个人孔内设专人负责穿缆,防止硬拖硬拽损伤电缆外皮,确保人孔内电缆预留及引入处电缆预留;(10)电缆敷设完成后,各管道口采用棉纱沥青堵口,防止污秽第15 页共33 页或潮气侵入;(11)电缆敷设完成后,每条电缆引入处及人孔内均作电缆去向牌,标明电缆规格、型号、去向、用途;(14)电缆终端头制作前,首先对电缆进行绝缘测试,达到标准后开始制作。
设备配线时如为焊接式时,焊点应牢固、饱满、光滑、均匀,如为螺丝固定时,应加焊线鼻子,螺丝紧固,焊接严禁使用带腐蚀性焊剂。
电缆接续电缆接续采用“接线子和热可缩套管”工艺,并在套管内充油。
电缆护套内的所有的金属部分应在接头处连接,接续处应与地绝缘,连接线应能承载由于感应到金属部分而产生的任何电流。
第16 页共33 页。
