电气管线及照明设备安装施工方案

电气管线及照明设备安装施工方案

电气管线及照明设备安装施工方案一、施工准备工作1.施工前,要对施工区域进行现场勘测和测量,制定施工方案。

2.确定好所有所需材料、工具和设备,并进行采购、调配。

3.进行项目安全交底,明确每个人员的职责和工作内容。

4.搭建安全的施工场所,提供必要的设备和设施。

二、电气管线施工1.根据设计图纸,确定电气管线的走向和布置方式。

2.在施工区域内开挖电缆沟槽,确保沟槽的深度和宽度符合要求。

3.铺设电缆,注意保持电缆的整齐、平坦和牢固。

4.对电缆进行绝缘处理,确保电缆的安全性和可靠性。

5.进行电缆的固定和连接,确保电缆的稳定和可靠。

6.安装电缆支架和隔离器,保护电缆不受外界损害。

7.进行电缆敷设检查和测试,确保电缆的质量和性能。

三、照明设备施工1.根据设计图纸,确定照明设备的位置和安装方式。

2.安装照明设备的支架和底座,确保其稳固和平衡。

3.进行照明设备的接线和连接,确保电气连接的安全和可靠。

4.进行照明灯具的安装和调试,确保照明的亮度和效果。

5.进行照明灯具的绝缘处理,保证安全用电。

6.进行照明设备的调试和测试,确保照明设备的正常工作。

7.进行照明系统的配电箱安装和配线,确保电力供应的稳定和安全。

四、施工质量控制1.施工过程中,要进行现场巡查和监督,确保施工的质量和进度。

2.进行必要的质量检测和测试,确保施工的质量和性能。

3.进行施工的记录和整理,建立施工档案和资料,方便日后维护和管理。

4.对施工过程中出现的问题和隐患进行及时处理和解决,确保施工的安全和可靠。

五、施工安全措施1.施工人员必须佩戴安全帽、安全鞋等个人防护用品,确保施工的安全。

2.施工区域必须设置警示标志和安全警示灯,提醒周边人员注意施工区域。

3.施工区域必须进行封闭和围栏,防止他人进入施工区域。

4.施工现场必须做好防火工作,禁止吸烟和明火作业。

5.施工用电必须符合相关安全规定,防止电气事故的发生。

总结:在电气管线及照明设备安装施工过程中,需要进行详细的准备工作,包括现场勘测、材料采购和施工方案制定。

电气照明安装施工方案

电气照明安装施工方案

照明配电系统分为普通照明和事故应急照明。

每层设普通照明配电箱,各种照明灯具采用集中控制和分散控制相结合的方式,导线采用铜芯塑料线穿钢管或者阻燃管保护暗敷。

各户内照明配电箱安装高度为底距地 1.5m 暗装,开关安装高度为距地 1.3m ,普通插座安装高度为距地 0.3m。

1、材料质量要求。

( 1 ) 所使用的阻燃型镀锌管,其材质均应具有阻燃、耐冲击性能,并应有检定检验报告单和产品出厂合格证。

( 2 ) 所用接线盒和管接头,必须使用配套的阻燃制品,其外观应整齐,预留孔齐全,无开裂等损坏现象。

( 3 ) 专用胶粘剂必须有合格证明。

2、施工方法( 1 )暗敷的施工工艺:弹线定位→ 加工弯管→箱、盒埋设→扫管穿带线。

( 2 )根据设计图的要求,在墙板、楼板安装的模板上弹出管路走向和灯位盒的位置。

( 3 )管路连接应使用专用接头连接,将专用胶粘剂均匀涂抹在管的外壁上,管子插入接头内要到位。

( 4 )管路垂直或者水平敷设时,每隔 1m 间距应有一个固定点,在弯曲部位应在圆弧的两端 300mm~500mm 处加一固定点。

( 5 )管进箱、盒应顺直,一管穿一孔,先接端接头,然后用内锁母固定在盒、箱上,在管孔上用顶帽型护口堵好管口,最后用泡沫塑料块堵好盒口。

( 6 )楼板内管路较集中部位,要注意管路间有 100mm 以上间距,以免楼板裂缝,抹灰层内敷设保护层厚度应不小于 15mm。

3、质量标准( 1 )管路连接时,使用胶粘剂连接密切、坚固,保护层大于 15mm。

( 2 )箱、盒设置正确,固定坚固,管子入箱、盒处顺直,使用紧锁母时,应拧紧盒壁不松动。

( 3 )管路穿越建造物和设备基础处,应加保护管,穿过变形缝处应有补偿装置。

( 4 )暗配塑料管最小弯曲半径不小于 6 倍管子直径。

1、材料质量要求( 1 )各种绝缘导线的型号、规格必须符合设计要求,并有产品出厂合格证。

( 2 )所使用的镀锌铁丝或者钢丝,应顺直无死弯、扭结等现象,并具有相应的机械拉力。

照明安装施工方案

照明安装施工方案

目录一、概述 (2)二、编制依据 (3)三、工机具准备 (4)四、施工重点注意事项 (4)五、施工步骤 (5)六、质量控制点 (7)七、安全措施及文明施工 (7)一、概述本方案为江西气相二氧化硅项目的电气照明设备安装施工方案。

我公司的电气照明安装工作主要集中在250区(包装、成品仓库)、260区(包装材料库)、300区(丙烷罐区)、350区(酸碱罐区)、400区(酸碱处理区)、430区(化学品库)、500区(空压制氮)、550区(脱离子水和加药间)、570区(树脂库)、600a(循环冷却水)、600b(冷冻站)、750区(生产区)等几个区域。

其中300区为Ⅱ级防爆区,350区及400区为酸碱环境区。

二、编制依据1、天辰化学工业工程公司提供的电气施工图纸7-JI-0000-0001.1-02、电气装置安装工程电气照明施工及验收规范GB50259-963、建筑电气安装工程质量检验评定标准GBJ303-884、工业安装工程质量检验评定统一标准 GB 50252 — 945、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257 - 96三、工机具准备四、施工重点注意事项1.在本项目中,施工区域较多,各个施工区域要求各不相同,其中300区为Ⅱ级防爆区,其安装要求须符合电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范(GB 50257 -96)要求;350区及400区为酸碱腐蚀区,其中的电缆保护管须采用PVC管,PVC管之间及PVC管与穿线盒间采用专用胶进行粘接。

2.由于各个区域均有几种的不同型号的灯具,各类灯具的安装型式各不相同,因而在各区域照明工作施工前,要求现场施工人员必须对业主所提供的灯具进行检查,确认灯具的规格型号是否与设计相符合,其配件是否齐全,有无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。

3.电气照明工作中,首先应考虑的是电缆保护管及灯具支架的安装。

在本项目中,250区及260区厂房内照明安装工作量大,灯具安装高度高,是本项目中的重点及难点。

明装电气工程施工方案

明装电气工程施工方案

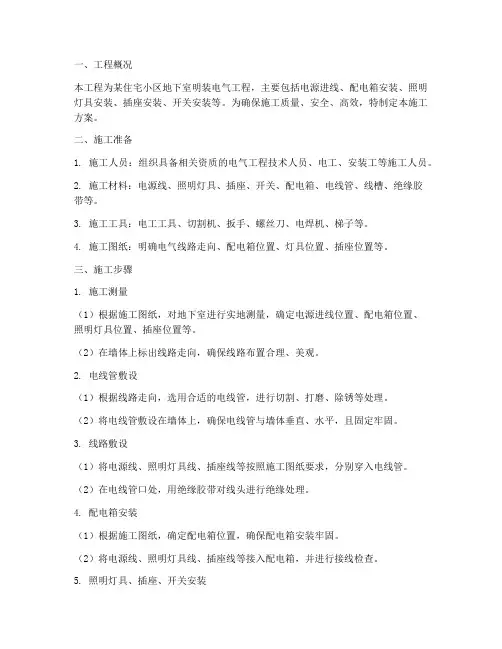

一、工程概况本工程为某住宅小区地下室明装电气工程,主要包括电源进线、配电箱安装、照明灯具安装、插座安装、开关安装等。

为确保施工质量、安全、高效,特制定本施工方案。

二、施工准备1. 施工人员:组织具备相关资质的电气工程技术人员、电工、安装工等施工人员。

2. 施工材料:电源线、照明灯具、插座、开关、配电箱、电线管、线槽、绝缘胶带等。

3. 施工工具:电工工具、切割机、扳手、螺丝刀、电焊机、梯子等。

4. 施工图纸:明确电气线路走向、配电箱位置、灯具位置、插座位置等。

三、施工步骤1. 施工测量(1)根据施工图纸,对地下室进行实地测量,确定电源进线位置、配电箱位置、照明灯具位置、插座位置等。

(2)在墙体上标出线路走向,确保线路布置合理、美观。

2. 电线管敷设(1)根据线路走向,选用合适的电线管,进行切割、打磨、除锈等处理。

(2)将电线管敷设在墙体上,确保电线管与墙体垂直、水平,且固定牢固。

3. 线路敷设(1)将电源线、照明灯具线、插座线等按照施工图纸要求,分别穿入电线管。

(2)在电线管口处,用绝缘胶带对线头进行绝缘处理。

4. 配电箱安装(1)根据施工图纸,确定配电箱位置,确保配电箱安装牢固。

(2)将电源线、照明灯具线、插座线等接入配电箱,并进行接线检查。

5. 照明灯具、插座、开关安装(1)根据施工图纸,确定照明灯具、插座、开关位置,确保安装牢固。

(2)将照明灯具、插座、开关分别接入线路,并进行接线检查。

6. 施工验收(1)对施工完成的电气工程进行全面检查,确保线路布置合理、安装牢固、接线正确。

(2)对配电箱、照明灯具、插座、开关等进行试运行,确保电气设备正常运行。

四、施工注意事项1. 施工过程中,严格遵循电气施工规范,确保施工质量。

2. 施工人员应具备一定的电气知识,确保施工安全。

3. 施工现场应保持整洁,避免杂物堆积。

4. 施工过程中,注意防止电线管、线路损坏。

5. 施工完成后,对电气工程进行验收,确保符合设计要求。

电气照明插座安装施工方案

电气照明插座安装施工方案

电气照明插座安装施工方案
一、前言
电气照明插座的安装是家居装修中必不可少的重要环节。

正确的安装方案不仅
关系到电器使用的安全,还直接影响到居家环境的舒适度。

因此,了解电气照明插座的安装施工方案至关重要。

二、材料准备
在开始安装之前,需要先准备好所需的材料和工具: - 电气线路布线计划 - 插座、开关等设备 - 电线、接线盒 - 螺丝刀、螺丝批等工具
三、施工步骤
1. 测量和布线
首先需要根据实际情况,测量电器插座的位置,确定好布线计划。

确保插座的
位置离水源管道或燃气管道保持一定的距离,以确保安全。

2. 铺设电线
根据布线计划,开始铺设电线。

将电线从主线拉到插座位置,并用接线盒连接好。

3. 安装插座和开关
在电线铺设完毕后,安装插座和开关。

注意接线的正确顺序,确保接线牢固可靠。

4. 开始接通电源
接通电源之前,务必再次检查每个接线口是否牢固,确保没有短路等安全隐患。

5. 调试和测试
接通电源后,测试插座和开关的使用情况,确保每个设备正常工作。

如有异常
情况,及时关闭电源,并排查故障。

四、注意事项
•电气工程施工需要具备一定的电气知识,若不具备相关知识,应当请专业人士施工。

•施工过程中注意安全,避免触电等意外发生。

•严格按照国家标准进行施工,确保施工质量。

五、总结
电气照明插座的安装施工,是家居装修中的重要环节。

正确的施工方案和严谨的施工流程,不仅有利于提高家居环境的舒适度,还能保障家庭成员的安全。

希望本文对电气照明插座安装施工提供了一定的帮助。

电气管线及照明设备安装施工方案

电气管线及照明设备安装施工方案

电气管线及照明设备安装施工方案工艺流程:预制支、吊架铁件及管弯→测定盒箱及管路固定点位置→管路固定→管路敷设→管路入盒箱→变形缝处理1 配线工程因配线施工中造成的孔、洞、槽局部破损应在安装工程完毕后修补完整,确保安全运行功能和装饰效果;1.1配线工程中所有非带电金属部分及外露可导电部分的接地要求应符合有关规定;1.2配管1.2.1装饰电气工程配线一律穿管敷设;1.2.2敷设于潮湿场所卫生间等的配管均选用金属管材,管口及管子连接处均应密封处理;1.2.3所用塑料管硬质塑料管、半硬质塑料管、塑料线槽及附件,应采用氧指数为27以上的难燃型制品,并有消防主管部门测试合格报告;1.2.4明配管排列整齐,固定点的距离均匀;管卡与终端、转弯终点、电气器具或接线盒边缘的距离为150—500mm;1.2.5在电线管路较长或有弯时,必须加装接线盒或分线盒,其位置便于穿线;1.2.6钢管的连接必须符合下列要求:1丝扣连接,管端套丝长度不小于管接头的1/2;在管接头两端焊跨接接地线;2套管连接宜用于暗配管,套管长度为连接管外径的1.5—3.0倍;连接管的对口处在套管的中心;套口牢固、严密、防腐;3薄壁钢管的连接必须用丝扣连接;1.2.7管子敷设应符合以下规定:1连接紧密,管口光滑,护口齐全;配管及其支架平直牢固,明配管横平竖直,排列整齐、美观;管子弯曲处无明显皱褶;金属管子及其金属附件的油漆防腐完整;管内无毛刺、铁屑等杂物;暗配管保护层大于15mm;2盒箱设置正确,牢固可靠,管子进入盒箱处顺直,在盒箱内露出的长度应<5 mm;用锁紧螺母固定的管口,管子露出锁紧螺母的螺纹为2—4扣;3配管与设备连接处由相应软管引入,用软管接头或套管粘接法连接,管卡固定,连接牢固,出线口光滑无毛刺;因连接设备而在中间断开的金属管路应设跨接接地线;4暗配管路的敷设路线合理、畅通、弯曲少;5进入落地式配电箱的电线管路排列整齐,管口应高出基础面≥50 mm;6配管线路最短,管线连接电气性能良好,线路进入电气设备和器具的管口位置正确,弯曲处无皱褶,管子接头合理;1.2.8电线保护管弯曲半径、明配管安装允许偏差和检验方案,应符合有关规定;1.3配线1.3.1管槽等布线应采用绝缘电线和电缆;在同一根管或线槽内有几个回路时,所有绝缘电线和电缆都具有与最高标称电压回路绝缘相同的绝缘等级;1.3.2导线间和导线对地间的绝缘电阻值必须大于0.5MΩ;1.3.3配线工程穿管敷设使用的导线,其最小线芯截面为铜线1.5mm2,铝线2.5mm2,铜芯软线1.0mm2,电讯电视等电缆芯线线径的最小截面符合国标规定;1.3.4导线的连接要点:1导线连接的接头处,干线不受来自支线的横向拉力;2截面为10mm2,及以下的单股铜芯线、截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧,搪锡后再连接;3多股铝芯线和截面超过2.5mm2的多股铜芯线的终端,须焊接压接端子后再与电气器具的端子连接;压接连接铜芯导线的连接管、接线端子、压模的规格与线芯截面相符;4同一主回路中严禁铜、铝线混接;1.3.5管槽内穿线连接要点:1穿管槽的交流线路必须将同一回路的所有相线和中性线敷设在同线管槽内;2同一路径无防干扰要求的线路可敷设于同一线槽内;同类照明及同一设备照明花灯的几个回路可穿同一管内;3穿管布线,管内导线的总数不多于8根,导线的总截面积包括外护层不超过管子截面的40%;线槽布线,槽内载流导线的总截面积包括外护层不超过线槽内截面的20%;4遇潮湿场所时,不是同一相的导线严禁穿同一管槽内敷设;5照明与动力包括插座等线路分开穿管槽敷设;1.3.6管内穿线连接要点:在盒箱处导线有适应余量,导线在管子内无接头,不进入盒箱的垂直管子的上口穿线密封处理良好,导线连接牢固,包扎紧密,绝缘良好,不伤芯线;盒箱内清洁无杂物,导线整齐,护线套护口、护线套管齐全,不脱落;2 电气照明工程2.1照明灯具2.1.1灯具配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂等现象;2.1.2照明灯具使用的导线最小线芯截面必须符合铜线为1.5mm2;2.1.3照明器具的接地接零保护措施和其他安全要求须符合规范规定;2.1.4灯具安装连接要点:1灯具的灯头线留有余量且不受力,不应贴近灯具外壳;引入灯具处作适当的固定,分支及接线处便于检查;2灯具位置正确,安装稳固、端正,有木台的安装在木台中心;固定灯具用的螺栓或螺钉不少于两个;3灯具及其控制开关工作正常,每个照明回路的灯不宜超过15个不包括花灯回路,且应有15A以下的过电流保护;4灯具表面及灯用附件等高温总值靠近可燃物时,应采取隔热、散热等防火保护措施;5潮湿场所内吸顶式灯具的木台应刷防腐漆;2.1.5照明器具的接地接零支线敷设的检验和评定,应按有关规定执行;2.1.6成排灯具安装中心线允许偏差为5mm;2.2插座、开关2.2.1插座安装必须符合下列要求:1插座安装高度须符合施工规范的要求,同一室内安装的插座高度一致;2落地插座必须有保护盖板;3同一回路插座数量不超过10个组;2.2.2开关安装连接要点:1开关安装位置便于操作,距地面高度必须符合施工规范的要求;成排安装的开关高度一致;2同一场所开关的切断位置一致,且操作灵活,接点接触可靠;3漏电开关漏电保护器接地正确可靠;接地的检验评定参照有关规定;2.2.3插座、开关安装连接要点:1器具安装牢固端正,位置正确;2安装器具的盖板端正,紧贴基底饰面,四周无缝隙;接线盒固定牢固;3漏电开关测试按钮工作灵敏、通断可靠;4指示灯应正确显示电气器具的工作状态;5器具表面清洁美观,附件齐全;2.2.4导线与插座、开关连接应符合以下规定:1导线与插座、开关连接处应牢固紧密,压紧无松动,且不伤芯线;2开关切断相线;三相插座接线相序排列一致;单相插座的接线,面对插座右极接相线,左极接工作零线;单相三孔、三相五孔插座保护零线接在上方;3交直流或不同电压等级的插座安装在同一场所时,应在插座面板上刻电压等级,有明显区别;并采用符合该电压等级而又不同类型的产品,使其插头与插座均不能互相插入;4导线进入器具的绝缘保护良好,在接线盒内的余量适当;2.2.5单相三孔及三相四孔插座的接地接零线或零接地接零的插座和开关的金属外壳,其接地接零支线敷设的检查和评定应符合有关规定;2.2.6插座、开关安装允许偏差和检验方案,应符合有关规定;2.3配电箱开关箱、插座箱、板、盘2.3.1配电箱板保护措施和其他安全要求必须符合施工规范规定;2.3.2配电箱板的安装连接要点:1配电箱板内有交、直流或不同等级电压,必须有明显的标志或分设在单独的板面上;2导线在配电箱板下底面进出线口处均加绝缘套管,分路成束;且导线束不得承受外力;3配电箱两侧导线必须使用截面不小于1.5mm2的铜芯绝缘线;4配电箱盘、板安装位置准确,便于操作,与整体环境相协调;安装高度必须符合施工规范规定;5配电箱内不得挂其他临时用电设备;2.3.3配电箱盘、板安装应符合以下规定:位置要正确,部件应该齐全,箱体开孔应合适,切口要整齐;暗式配电箱箱盖合闭时与墙体应该无缝隙;安装端正、牢固,周边与墙面装修直线平行;零线经汇流排连接,线间无绞接现象;箱盘、板体油漆完整,内部电气元件位置正确,排列整齐,固定牢固,无歪斜、晃动,导线连接牢固紧密,不伤芯线;箱体内清洁,无杂物;箱盖开闭灵活;箱内结线整齐,横平竖直,绑扎成束,回路编号齐全,正确;管子与箱体连接有专用锁紧螺母;导线进入箱盘、板的绝缘保护良好,在箱盘、板内的余量适当;2.3.4配电箱盘、板的金属构架、铁制盘面;箱体和电器的金属外壳,其接地接零支线铺设的检验和评定,应符合有关规定;2.3.5配电箱盘、板安装允许偏差和检验方案,应符合有关规定;3 技术保证措施3.1保证项目插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定;插座使用的漏电开关动作应灵敏可靠;检验方案:观察检查和检查安装记录;3.2基本项目:1开关、插座的安装位置正确;盒子内清洁,无杂物,表面清洁、不变形,盖板紧贴建筑物的表面;2开关切断相线;导线进入器具处绝缘良好,不伤线芯;插座的接地线单独敷设;检验方案:观察和通电检查3.3允许偏差项目1明开关,插座的底板和暗装开关、插座的面板并列安装时,开关,2插座的高度差允许为0.5mm;3同一场所的高度差为5mm;4面板的垂直允许偏差0.5mm;4 成品保护措施4.1安装开关、插座时不得碰坏墙面,要保持墙面的清洁;4.2开关、插座安装完毕后,不得再次进行喷浆,以保持面板的清洁;4.3工种在施工时,不要碰坏和碰歪开关、插座;5 应注意的质量问题5.1插座的面板不平整,与建筑物表面之间有缝隙,应调整面板后再拧紧固定螺丝,使其紧贴建筑物表面;5.2未断相线,插座的相线、零线及地线压接混乱,按要求进行改正;5.3房间开关与控制灯具顺序不对应;在接线时应仔细分清各路灯具的导线,依次压接,并保证开关方向一致;5.4面板的螺丝不统一有一字和十字螺丝;为美观选用统一螺丝;5.5房间的开关、插座的安装高度这差超出允许偏差范围,及时更正;5.6进盒护口脱落或遗漏;安装开关、插座接线时,注意把护口带好;5.7插座面板已经上好,但盒子过深大于 2.5cm,未加套盒处理,应及时补上;5.8插销箱内拱头接线,应改为鸡爪接导线总头,再分支导线接各开关或插座端头;或者采用LC安全型压线帽压接总头后,再分支进行导线连接;。

电力及照明安装工程施工方案

电力及照明安装工程施工方案

本工程为XX公司新建厂房电力及照明安装工程,位于XX市XX区XX路XX号。

工程总建筑面积约XX平方米,包括生产车间、办公区域、仓储等。

本工程电力及照明安装施工方案旨在确保工程顺利进行,满足生产、办公、仓储等场所的电力及照明需求。

二、施工准备1. 组织机构成立电力及照明安装工程施工项目部,负责工程的组织、协调和管理工作。

项目部下设施工、技术、质量、安全、物资等小组,确保工程顺利实施。

2. 人员配备根据工程规模和施工要求,配备足够的施工人员,包括电工、焊工、安装工、技术员等,确保施工人员具备相应的技能和资质。

3. 材料设备(1)电力材料:电缆、电线、开关、插座、配电箱、配电柜等。

(2)照明材料:灯具、灯泡、开关、插座、配电箱、配电柜等。

(3)施工设备:电焊机、切割机、卷板机、打孔机、紧线机、吊装设备等。

4. 施工图纸及规范收集、整理施工图纸,熟悉设计要求;熟悉相关电力及照明安装规范,如《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ148-90)、《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)等。

三、施工工艺及方法1. 电力施工(1)电缆敷设:按照设计要求,沿预埋电缆沟、桥架等敷设电缆,确保电缆敷设平直、整齐,避免交叉、重叠。

(2)配电箱、配电柜安装:按照设计要求,在指定位置安装配电箱、配电柜,确保安装牢固、水平。

(3)线路连接:按照规范要求,进行线路连接,确保连接牢固、接触良好。

2. 照明施工(1)灯具安装:按照设计要求,在指定位置安装灯具,确保安装牢固、水平。

(2)线路连接:按照规范要求,进行线路连接,确保连接牢固、接触良好。

(3)开关、插座安装:按照设计要求,在指定位置安装开关、插座,确保安装牢固、水平。

四、质量控制1. 严格遵循相关规范和标准,确保施工质量。

2. 加强施工过程中的质量检查,发现问题及时整改。

3. 施工完成后,组织验收,确保工程质量达到要求。

电气照明安装施工方案

电气照明安装施工方案

电气照明安装施工方案一、前言电气照明安装是建筑施工中非常关键的环节,它直接影响到建筑物的整体亮度和舒适度。

本文将针对电气照明安装的施工方案进行详细介绍,以确保在施工过程中能够顺利完成,达到预期的效果。

二、施工准备在进行电气照明安装施工之前,首先需要进行一系列的准备工作。

包括但不限于: - 确定照明设计方案 - 准备所需的照明设备和材料 - 制定施工计划和安全措施 - 确保现场的电气线路和管道已经预留三、施工步骤3.1 照明设备的安装1.安装顶灯:根据设计方案确定吊顶的位置和数量,将吊顶固定在预留的位置上,并安装照明设备。

2.安装壁灯:确定壁灯的位置和数量,将壁灯固定在墙面上,并连接电路。

3.安装地灯:根据设计要求,将地灯埋入地面中并连接电路。

3.2 电路布线1.铺设主线:在建筑物内部进行电缆线的铺设,连接到总电箱。

2.分线装置:根据设计要求,将电路分线连接到各个照明设备。

3.连接控制开关:将开关连接到各个照明设备,实现照明的控制。

3.3 安全检测1.检查电路连接是否牢固2.使用万用表测试电路是否正常3.检查接地线是否连接良好四、施工质量保证为确保电气照明安装施工的质量,需要进行以下保证措施: - 严格执行施工方案和设计要求 - 使用优质的照明设备和线路材料 - 进行严格的施工验收和安全检测- 保证施工人员的资质和技术能力五、总结电气照明安装是建筑施工中非常重要的一环,只有通过科学合理的施工方案和严格的施工质量保证措施,才能确保建筑物的照明效果和安全性。

在实际施工中,需要严格按照设计要求和安全标准进行操作,确保施工质量达到预期效果。

电气照明工程施工方案

电气照明工程施工方案

电气照明工程施工方案一、项目概况本项目为xx地区一家公司的照明工程施工项目,旨在提升公司的办公环境和生产场所的照明质量,改善员工的工作条件和生产效率。

项目涉及到办公楼、生产车间、仓库等多个场所的照明设施改造和安装。

二、工程范围1. 办公楼:包括办公室、会议室、休息室等场所的照明设施改造和安装;2. 生产车间:包括生产线、装配区、检验区等场所的照明设施改造和安装;3. 仓库:包括仓库货架、货物存储区、过道等场所的照明设施改造和安装。

三、施工方案1. 工程前期准备在施工前,需对项目各场所进行勘察和测量,确定施工的具体方案和所需材料,制定详细的施工计划,并进行施工队伍的组织和培训。

同时,还需要考虑到现场的安全和环保要求,确保施工过程中的安全性和可持续性。

2. 材料采购和准备根据施工计划的需求,采购所需的照明设施和配件,确保材料的质量和供应的及时性。

同时,对已购买的材料进行检验和分类,并进行标识,以便后续的施工和验收。

3. 施工流程1)办公楼照明工程:a. 卸除原有灯具和配件;b. 安装新的LED灯具和灯管;c. 安装光线调节器和传感器,实现智能照明控制;d. 进行线路布置和连接,保证照明设备的正常使用;e. 进行照明效果调试和验收。

2)生产车间照明工程:a. 卸除原有的工厂灯具和配件;b. 安装适用于生产车间的LED高亮度灯具;c. 安装防爆灯具和防水配件,确保安全性和稳定性;d. 进行线路布置和连接,保证照明设备的正常使用;e. 进行照明效果调试和验收。

3)仓库照明工程:a. 卸除原有的仓库灯具和配件;b. 安装节能型的LED灯具,提高照明质量和效率;c. 安装高度可调的照明设备,以适应仓库货物的存储和取放;d. 进行线路布置和连接,保证照明设备的正常使用;e. 进行照明效果调试和验收。

4. 施工验收与维护在施工完成后,进行验收和整理工程资料,做好相关文件的归档和交底。

同时,为了确保照明设备的正常使用,需要定期进行设备的检查和维护工作,保持照明系统的高效运行。

电气照明工程施工方案

电气照明工程施工方案

电气照明工程施工方案电气照明工程施工是指按照设计方案和相关规范要求,在规定时间内完成照明设备的安装、调试及验收的工作。

电气照明工程施工方案主要包括施工前准备、施工过程、施工后验收等环节。

下面是一个电气照明工程施工方案的示例,共计700字左右。

一、施工前准备1. 确认设计方案及相关规范要求,熟悉施工图纸和材料清单。

2. 将施工现场进行清理,并搭建施工场所,提供必要的工具和设备。

3. 根据需求计算电气负荷,确定照明设备的位置、数量和功率,并制定施工计划。

4. 联系供应商,采购照明设备,并进行验收和入库。

二、施工过程1. 进行电缆敷设,按照设计方案和规范要求,将电缆铺设在预定位置,并注意保护电缆,避免损坏。

2. 安装照明设备,根据施工图纸和材料清单,依次安装各个照明设备,包括灯具、开关、插座等,注意接线的准确性和牢固性。

3. 进行电气接线,根据设计方案和规范要求,正确接线,保证电气安全可靠,并进行必要的绝缘和接地处理。

4. 调试照明设备,按照设计方案,逐一对已安装的照明设备进行检验和调试,确保其正常运行和达到设计要求。

5. 进行漏电保护和过流保护装置的连接和调试,确保电气安全可靠。

6. 进行照明系统的预验收,检查照明设备的安装质量和运行情况,确保无明显的质量问题。

三、施工后验收1. 进行照明系统的整体验收,包括对照明亮度、光照均匀性等进行测试,确保达到设计要求。

2. 撰写施工报告,详细记录施工过程、材料使用情况和施工质量,以备后续资料使用。

3. 进行竣工验收,并及时修补和整改施工中存在的问题。

4. 与业主或相关部门进行最终验收,并办理竣工手续。

以上是电气照明工程施工方案的简要说明,具体的施工方案及施工过程还需根据实际情况进行详细制定和调整,确保施工质量和工程目标的实现。

同时,施工过程中应注意安全和环保,确保工人的安全和减少对环境的污染。

室外电气照明安装施工方案

室外电气照明安装施工方案

一、编制依据1. 《建筑电气工程施工及验收规范》(GB 50257-2010)2. 《室外照明设计规范》(GB 50034-2013)3. 《城市照明设计规范》(CJJ 45-2015)4. 本项目设计图纸及相关技术文件5. 施工现场实际情况二、工程概况1. 工程名称:室外电气照明安装工程2. 工程地点:某市某区某小区3. 工程规模:小区内道路、广场、停车场等区域的照明设施安装4. 工程内容:室外照明线路敷设、灯具安装、控制箱安装、电缆桥架安装等三、施工部署1. 施工准备(1)熟悉设计图纸,了解工程概况及施工要求;(2)编制施工组织设计,明确施工工艺流程;(3)组织施工人员培训,提高施工技能;(4)准备施工材料、设备、工具等。

2. 施工进度安排(1)施工准备阶段:5天;(2)线路敷设阶段:10天;(3)灯具安装阶段:15天;(4)控制箱安装阶段:5天;(5)电缆桥架安装阶段:3天;(6)验收阶段:3天。

四、施工方法及工艺1. 线路敷设(1)根据设计图纸,确定线路走向,开挖沟槽;(2)敷设电缆,采用直埋法,埋深符合规范要求;(3)电缆敷设后,回填土并夯实。

2. 灯具安装(1)根据设计要求,选择合适的灯具;(2)灯具安装位置应符合设计图纸要求;(3)灯具安装牢固,接线正确,绝缘良好;(4)安装完毕后,进行试灯,确保照明效果。

3. 控制箱安装(1)根据设计图纸,确定控制箱安装位置;(2)控制箱安装牢固,接线正确,绝缘良好;(3)安装完毕后,进行试运行,确保控制功能正常。

4. 电缆桥架安装(1)根据设计图纸,确定电缆桥架安装位置;(2)电缆桥架安装牢固,连接可靠;(3)电缆桥架敷设完毕后,进行电缆敷设。

五、质量控制措施1. 施工前,对施工人员进行技术交底,确保施工人员了解施工工艺及质量要求;2. 严格控制施工材料、设备、工具的质量,确保符合设计要求;3. 施工过程中,严格执行施工工艺流程,确保施工质量;4. 定期对施工质量进行检查,发现问题及时整改;5. 施工完成后,进行自检、互检、专检,确保工程质量符合要求。

电气照明灯具安装专项施工方案

电气照明灯具安装专项施工方案

电气照明灯具安装专项施工方案一、施工准备在进行电气照明灯具安装之前,需要做好以下准备工作: - 组织施工人员:安排具有相关电气施工经验的人员进行安装工作,确保施工质量。

- 确定安装位置:根据设计图纸确定灯具的安装位置,确保符合设计要求。

- 检查材料工具:检查所需的灯具、电缆、接线端子等材料,确保完整无损。

同时准备好电气工具和安全防护用具。

- 划分施工区域:在施工现场划分施工区域,并设置安全警示标识,确保施工安全。

二、安装步骤1. 布线安装•首先确定主干线路的敷设路径,保证线路布置整齐、美观。

•然后依据设计要求,在吊顶内拉设支路线路,注意线路的敷设应有效避免干扰其他设备。

•最后将线缆引入电源盒,接入主干线路。

2. 灯具安装•根据设计要求,确定各灯具的安装位置,考虑灯具照度、光线范围等因素。

•安装吊灯时,需注意吊杆固定、电源连接等细节,确保吊灯安装稳固。

•安装壁灯或筒灯时,要保证安装位置垂直水平,避免安装不当造成灯具歪斜或摇晃。

3. 电路连接•根据设计图纸连接各灯具的电源线,确保连接正确无误。

•使用绝缘胶布将接头绝缘包裹,确保电路安全可靠。

•将灯具的金属外壳接地,以确保人身安全。

三、验收及调试1. 灯具验收•检查各灯具的安装位置和连接是否符合设计要求。

•开关电源,检查灯具是否正常工作,调整灯具光照方向和亮度。

•检查灯具的固定情况,确保没有松动。

2. 电路调试•使用电压表检测各电路的电压情况,确保电路连接正确。

•确认灯具的开关控制和调光功能正常。

•测试灯具和开关的配合性,确保操作灵活便捷。

四、施工注意事项•施工中严禁使用老化、破损的电线电缆或配件,确保安全可靠。

•施工人员需佩戴好安全帽、手套等个人防护用具,注意施工现场安全。

•施工过程中应保持施工区域整洁,避免材料堆放造成意外伤害。

•如有任何施工问题或困难,应及时向项目负责人或设计师汇报,共同解决。

五、总结电气照明灯具安装是工程施工中的重要环节,准确的施工方案和严格的施工流程是保证工程质量和安全的关键。

电气照明施工方案

电气照明施工方案

电气照明施工方案一、项目概况本项目是一个电气照明施工项目,位于XX市中心商业广场。

该广场由多个建筑物组成,包括商业大楼、写字楼和酒店等。

为了提供良好的照明效果,满足用户的需求和安全要求,本项目拟实施一套先进的电气照明系统。

二、工程范围1.照明系统设计:根据广场的功能区域和照明需求,制定照明系统设计方案。

2.照明设备采购:购买适合这个项目的各类照明设备,包括灯具、电源设备和照明控制器等。

3.照明设备安装:根据照明系统设计方案,安装照明设备。

4.照明设备调试:对照明设备进行调试和优化,确保其正常工作。

5.现场管理:组织并管理施工人员,确保工作按计划进行并符合质量要求。

6.施工前的准备工作:包括制定详细的工程进度计划、工程施工方案、安全预案等。

7.灯具安装:根据照明系统设计方案,进行灯具的安装工作。

8.灯具调试:对安装完成的灯具进行调试完成。

9.安全检验:对整个照明系统进行安全检查,合格后进行正式运行。

1.施工采用总包方式,由总包方负责项目的设计、采购、施工和监理工作。

2.项目实施按照“先进、稳定、安全、节能”的原则进行。

3.严格遵守建筑施工规范和相关法律法规,确保工程质量和安全。

4.与业主密切配合,及时反馈施工进展和问题,并做好沟通和协调工作。

5.施工期间,严禁擅自更改和违规操作,如发现问题及时解决或上报主管部门。

四、施工标准1.施工按照相关标准和规范进行,包括国家标准、行业标准和地方标准等。

2.照明设备和材料的采购按照相关国家或行业标准进行,确保设备质量和可靠性。

3.施工安装工作按照相关设计方案和规范进行,保证照明设备的合理布局和安装质量。

4.施工过程中的电气接线、线路敷设和绝缘处理等工作按照国家电气安装相关规范进行。

5.照明设备的电气参数和性能要满足相关标准和规范的要求。

6.施工现场的安全管理要符合相关法律法规和安全生产要求,确保工程施工过程的安全。

1.施工总工期为3个月。

2.制定详细的工程进度计划,明确各个施工阶段的工期和任务。

电气线路照明工程施工方案

电气线路照明工程施工方案

一、工程概况本工程为XX小区住宅楼电气线路照明系统施工,位于XX市XX区XX路XX号。

工程总建筑面积约XX万平方米,共XX栋住宅楼。

本方案旨在确保照明系统施工质量、安全、环保、高效,满足住宅楼日常照明需求。

二、施工依据1. 国家和行业现行施工验收规范、规程、标准;2. 电气施工图设计文件;3. 业主单位提供的相关资料;4. 本公司质量管理体系文件。

三、施工原则1. 安全第一、预防为主;2. 质量为本、用户至上;3. 科学管理、文明施工;4. 绿色环保、节能减排。

四、施工组织1. 成立电气线路照明工程专项施工小组,负责工程的施工、协调、监督等工作;2. 施工小组人员配备:项目经理1名,技术负责人1名,施工员2名,质检员1名,安全员1名,电工若干名。

五、施工方法1. 材料准备:根据施工图设计要求,采购符合国家标准的照明灯具、电线电缆、配电箱、开关、插座等材料;2. 施工准备:确定施工顺序,进行现场勘察,制定施工方案,落实施工措施;3. 线路敷设:a. 确定线路走向,采用暗敷设方式;b. 根据线路走向,进行线管、线槽的敷设;c. 线管、线槽固定牢固,保证美观、整齐;d. 电线电缆敷设前,进行绝缘、接地测试;4. 照明灯具安装:a. 确定灯具安装位置,保证照明效果;b. 灯具安装牢固,接线正确;c. 灯具外观整洁,无损伤;5. 开关、插座安装:a. 开关、插座安装位置合理,便于操作;b. 开关、插座安装牢固,接线正确;c. 开关、插座外观整洁,无损伤;6. 系统调试:完成所有施工后,进行系统调试,确保照明系统运行正常。

六、质量控制1. 严格按国家标准、规范进行施工,确保工程质量;2. 对材料、设备进行严格检验,确保质量合格;3. 施工过程中,加强质量检查,发现问题及时整改;4. 施工完成后,进行质量验收,确保照明系统质量达到设计要求。

七、安全文明施工1. 施工现场布置合理,安全通道畅通;2. 施工人员统一着装,佩戴安全帽;3. 严格执行安全操作规程,确保施工安全;4. 施工过程中,做好环境保护工作,减少施工噪音、粉尘等污染;5. 施工结束后,清理现场,恢复原状。

电气照明接地安装施工方案

电气照明接地安装施工方案

本工程为某住宅小区电气照明接地安装工程,主要包括住宅楼、商业楼、地下车库等建筑物。

本工程接地安装施工方案旨在确保电气照明系统安全可靠运行,降低电气火灾风险。

二、施工依据1. 《电气装置安装工程接地装置施工及验收规范》GB50169-20062. 《电气装置安装工程质量检验及评定规程》DL/T5161-20023. 《建筑电气设计规范》GB50057-20104. 《建筑防雷设计规范》GB50057-2010三、施工内容1. 接地装置制作(1)选用直径为50mm的镀锌圆钢作为接地极,长度为2.5m。

(2)接地母线选用镀锌扁钢,规格为60mm×6mm。

2. 接地网施工(1)根据设计图纸要求,确定接地网布置位置。

(2)开挖接地沟,沟深为0.8m,宽为0.5m。

(3)将接地极打入土中,确保接地极与土壤紧密接触。

(4)将接地母线焊接在接地极上,焊接长度不小于接地母线宽度的2倍。

(5)将接地母线沿接地沟敷设,确保接地母线间距为1.5m。

3. 接地引下线施工(1)在建筑物外墙上每隔3层设置一根接地引下线。

(2)接地引下线采用镀锌圆钢,直径为16mm。

(3)将接地引下线焊接在接地母线上,焊接长度不小于接地引下线直径的6倍。

4. 接地系统连接(1)将接地引下线与接地母线连接,确保连接牢固。

(2)将接地母线与接地系统中的设备接地端子连接,确保连接牢固。

四、施工工艺流程1. 施工准备:根据设计图纸和现场实际情况,制定施工方案,准备施工材料。

2. 接地极制作:选用镀锌圆钢制作接地极,确保接地极质量。

3. 接地网施工:开挖接地沟,打入接地极,敷设接地母线。

4. 接地引下线施工:在建筑物外墙上设置接地引下线,确保接地引下线间距。

5. 接地系统连接:将接地引下线与接地母线、接地系统中的设备接地端子连接。

6. 验收:对接地系统进行检查,确保接地系统符合设计要求。

五、保证措施1. 施工人员必须具备相关资质,熟悉施工工艺和操作规程。

电气照明安装施工方案

电气照明安装施工方案

电气照明安装施工方案1. 引言本文档旨在提供一个电气照明安装施工方案的详细说明。

电气照明安装是建筑工程中不可或缺的一部分,其目的是为了提供可靠、高质量的照明设施,确保室内外环境的正常照明。

2. 安装前的准备工作在开始电气照明安装之前,需要进行一系列的准备工作。

以下是一些必要的准备步骤:•确定照明设计方案:根据建筑物的功能和需要,确定合适的照明设计方案。

这包括确定照明设备的类型、数量、安装位置等。

•选择合适的照明设备:根据设计方案,选择符合标准要求且质量可靠的照明设备。

•准备所需材料和工具:根据设计方案,准备所需的电线、开关、插座、灯具等材料。

同时,确保所需的工具完备,并处于良好的工作状态。

3. 施工步骤在准备工作完成后,可以开始进行电气照明安装的施工步骤。

以下是主要的施工步骤:3.1 布线布线是电气照明安装的首要步骤,它涉及到电线的敷设和连接。

以下是布线的具体步骤:1.根据照明设计方案,在墙壁、天花板和地面上标记出电线敷设的位置。

2.使用开槽机在墙壁或天花板上开槽,并将电线放入槽中。

确保电线与其他设备(如水管、暖气管道等)保持安全距离。

3.连接电线:使用绝缘剥线钳剥去电线外皮,然后使用绝缘裙子和螺丝拧紧电线连接器来连接电线。

3.2 安装开关和插座开关和插座的安装是为了控制和供电照明设备。

以下是安装开关和插座的步骤:1.根据照明设计方案,在墙壁上标记出开关和插座的位置。

确保离地高度、间距等符合标准要求。

2.使用开槽机在墙壁上开槽,并将开关和插座安装盒安装在槽中。

3.连接开关和插座:使用绝缘剥线钳剥去电线外皮,然后使用螺丝将电线连接到开关或插座上。

3.3 安装灯具灯具的安装是为了提供照明效果。

以下是安装灯具的步骤:1.根据照明设计方案,在天花板上标记出灯具的位置。

2.使用电钻或开孔器在天花板上打孔,并安装灯具安装盒。

3.连接灯具:使用绝缘剥线钳剥去电线外皮,然后将电线连接到灯具上。

根据灯具的要求,可能需要使用螺丝或连接器连接电线。

电气照明工程安装施工时(3篇)

电气照明工程安装施工时(3篇)

第1篇一、施工准备1. 施工图纸:根据设计图纸,了解电气照明工程的布局、设备型号、安装要求等。

2. 材料设备:按照设计要求,准备灯具、开关、插座、电线、电缆、线管等材料设备。

3. 施工人员:组织专业施工队伍,进行技术交底,确保施工人员熟悉施工工艺和操作规程。

4. 施工现场:确保施工现场安全、整洁,满足施工条件。

二、施工工艺1. 线管敷设:根据设计要求,选择合适的线管,沿墙、顶、地敷设。

线管应固定牢固,避免扭曲、变形。

2. 线路布设:将电线、电缆按照设计要求连接到灯具、开关、插座等设备,并进行测试,确保线路畅通。

3. 灯具安装:根据设计要求,选择合适的灯具,进行安装。

灯具应固定牢固,确保安全。

4. 开关、插座安装:按照设计要求,安装开关、插座。

开关、插座应安装牢固,接线正确。

5. 照明控制:根据设计要求,设置照明控制线路,实现照明的分区控制。

6. 测试与调试:对整个电气照明系统进行测试,确保各部分功能正常,达到设计要求。

三、施工注意事项1. 施工过程中,严格遵守操作规程,确保施工安全。

2. 线管敷设时,注意保护线管,避免损坏。

3. 线路布设时,注意线路的走向,避免交叉、短路。

4. 灯具、开关、插座安装时,确保安装牢固,接线正确。

5. 施工过程中,做好施工记录,便于后期维护。

6. 施工完成后,对电气照明系统进行全面检查,确保质量。

四、施工验收1. 施工单位按照设计要求,对电气照明工程进行自检,确保质量。

2. 工程监理单位对电气照明工程进行验收,确认施工质量。

3. 用户对电气照明工程进行验收,确认使用功能。

4. 验收合格后,办理移交手续,确保工程顺利投入使用。

总之,电气照明工程安装施工是一项重要的工作,需要严格按照施工规范和设计要求进行。

只有确保施工质量,才能为用户提供安全、舒适、美观的照明环境。

第2篇一、施工前的准备工作1. 设计审核:在施工前,应对电气照明工程设计进行审核,确保设计符合国家现行标准、规范和要求。

房建电气照明工程施工方案

房建电气照明工程施工方案

一、工程概况本工程为某住宅小区的电气照明系统施工,包括室内外照明、应急照明、景观照明等。

施工范围涵盖小区内的所有住宅楼、公共设施、景观绿化区域等。

工程总工期为6个月,预计在2023年12月30日前完成。

二、施工准备1. 技术准备:组织施工人员学习相关电气照明施工规范、技术要求和操作规程,确保施工人员掌握必要的施工技能。

2. 材料准备:根据施工图纸和工程量清单,采购符合国家标准的照明设备、电线电缆、灯具等材料,并确保材料质量合格。

3. 工具准备:准备必要的施工工具,如电工工具、测量工具、焊接设备等,确保施工过程中工具齐全。

4. 人员准备:组建专业施工队伍,明确各工种人员职责,确保施工过程中人员到位。

三、施工工艺1. 施工流程:材料验收→施工图纸会审→现场放线→安装灯具、电缆→接线→调试→验收。

2. 施工要点:(1)放线:根据设计图纸,准确放线,确保线路走向合理,符合规范要求。

(2)灯具安装:按照设计要求,选择合适的灯具,确保灯具安装牢固、美观。

(3)电缆敷设:电缆敷设应平直,避免交叉,敷设完毕后进行固定,防止电缆松动。

(4)接线:按照电路图,正确接线,确保线路连接可靠,符合规范要求。

(5)调试:安装完成后,进行照明系统调试,确保照明效果符合设计要求。

四、质量控制1. 材料质量:严格审查材料供应商资质,确保材料质量合格。

2. 施工质量:加强施工过程质量控制,严格执行施工规范和操作规程。

3. 工程验收:按照国家相关标准和规范进行工程验收,确保工程质量达到要求。

五、安全措施1. 施工人员必须穿戴好个人防护用品,如安全帽、工作服、手套等。

2. 施工现场设置安全警示标志,确保施工安全。

3. 施工过程中,严格遵守电气安全操作规程,防止触电事故发生。

4. 施工现场设立安全员,负责现场安全管理,确保施工安全。

六、进度控制1. 制定详细的施工进度计划,明确各阶段任务和时间节点。

2. 加强施工进度管理,确保工程按计划推进。

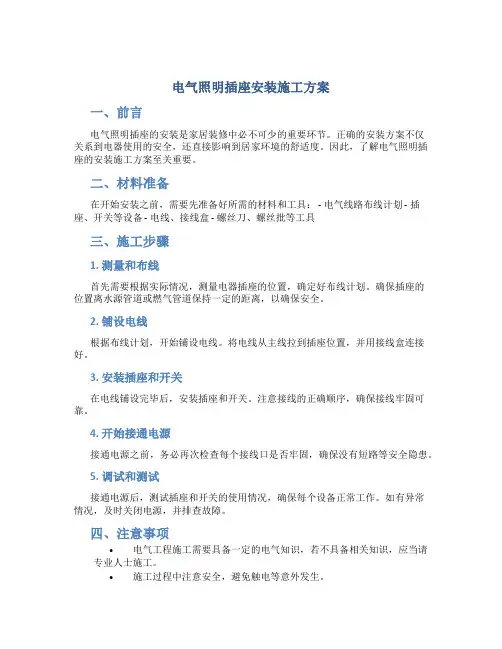

电气照明插座安装施工方案

电气照明插座安装施工方案

电气照明插座安装施工方案一、电气照明插座安装工程1、配管1、选用具有阻燃、耐冲击并有产品生产厂家、产品规格、型号的PVC阻燃管及其配套管件;2、天花板上弹线做到横平竖直,间隔间距不超过1m,用膨胀螺栓固定在天花板上;3、按照施工图敷好管,室内沿顶横平竖直卡牢,沿墙暗装;垂直安装在轻钢龙骨墙内的线管、盒、箱采用直径4螺钉或抽芯铆钉固定在龙骨上,折弯线管时,最小弯曲半径必须大于或等于所弯管子外径的6倍;2、导线敷设材质要求:导线的规格、型号、绝缘等级必须符合设计要求,并有合格证;3、施工工艺流程:选择导线—→扫管、扫盒—→穿带线—→放线、断线—→导线与带线绑扎—→穿线—→接头包扎—→线路检查、绝缘摇测1、在穿线前对所有管路、接线盒必须进行清扫,护口齐全,穿好带线,穿线时每不少于三人,并一送一拉,导线不得有背扣,损伤;导线颜色相线分别为黄、红、绿;PE线即接地保护线为绿黄双色线,N线即中性线为淡兰色,照明开关控制线为红色;2、采用16号钢丝作带线,将钢丝一头弯成钩穿入中,管弯多时,可以由管路两端穿入钢丝,两入口同时搅动,使两根钢丝的端头相互钩铰在一起,然后将带丝拉出;3、穿导线必须在线管接地完成验收合格后才能进行,穿导线时将导线前端的绝缘层削去,然后将芯线插入带线的盘园内并压实,绑扎牢固;4、导线在接线盒内应选用相应的压线帽,用压线钳压紧,无松动;5、穿线完毕,接头处理好后即进行绝缘摇测,摇测时选用50V,0~500Ω兆欧表,将干线和支线分开,一人摇测,一人及时读数并记录,测量各回路导线间,导线对地间的绝缘电阻,电阻值不能低于Ω;3、开关插座安装1、材质要求:各类型开关插座的规格型号必须符合设计,并有产品合格证;2、开关插座安装在各捉管、盒敷设完毕,盒子收口平整,盒内清理干净,线路穿完,已做完绝缘测试并合格,土建工程装修已完成后即进行开关插座安装;3、开关、插座安装均为暗装,暗装开关、插座盒严禁无盒安装;如盒子较深,大于2.5cm 时,应加套盒;盒与管连接处应有锁紧螺母,盒内穿线应能抽动,严禁埋死线或入盒处采用软管连接,盒内穿线应预留一定长度,一般为15cm;盒内穿线色标正确;4、开关的安装高度应符合设计要求,同一场所的开关切断开位置应一致,所有的电器、灯具相线应经开关控制,开关距门口为150mm~200mm,成排安装的开关高度应一致,高低差不大于2mm,同一室内水平高差应小于5mm;5、开关控制电源相线,严格禁止控制零线,使开关关断后,灯具不带电;6、插座接线:穿线色标正确,接线应仔细辨识盒内分色导线,正确与插座面板连接,连接牢固;面对插座单相双孔插座垂直排列时,上孔接相线,下孔接零线;水平排列时,右孔接相线,左孔接零线;单相三孔插座,上孔接保护地零线,右孔接相线,左孔接零线;插座的接地接零,应采用等截面铜芯线,插座的接地零线应单独敷设,不应用工作零线兼做保护接地或接零线;4、灯具安装1、材料质量要求:灯具的型号、规格必须符合设计要求,灯具内配线严禁外露,灯具的配件齐全,无机械损伤,各种证件、技术资料齐全;2、灯具安装工艺流程:灯具检查—→灯具组装—→划线定位—→打胀栓固定支架—→灯具安装—→灯具试电;3、成排灯具安装时,必须拉线,最好拉十字线,中心线偏差不应大于5mm;4、吊杆日光灯安装;根据灯具的位置,在建筑顶棚上打眼安装灯具圆木,然后将先令用木螺丝上在圆木上;将日光灯的吊杆与先令连接,并将导线从吊杆中引下至灯箱,在灯箱的进线孔处应套上软塑料管以保护导线,压入灯箱内端子板内;将灯具的反光板用机螺丝固定在灯箱内上,调整好灯脚,最后将灯管装好;5、嵌入顶棚内的装饰灯具安装,应符合下列要求:1灯具应固定在专设的框架上,电源线不应贴近灯具外壳,灯线应留有余量,固定灯罩的边框边缘应紧贴在顶棚面上;2矩形灯具的边缘应与顶棚面的装修直线平行;如灯具对称安装时,其纵横中心轴线应在同一直线上,偏斜不应大于5mm;3日光灯管组合的开启式灯具,灯管排列应整齐,其金属间隔片不应弯曲扭斜等缺陷;5、系统测试导线部分1、线路检查:接、焊、包全部完成后,应进行自检和互检:检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定;不符合规定时应立即纠正,检查无误后再进行绝缘摇测;2、绝缘摇测:线路的绝缘摇测一般选用50V、量和为0~500MΩ兆欧表;3、测量线路绝缘电阻时:兆欧表上有三个分别标有“接地”E;“线路”L;“保护环”G的端纽;可将衩测两端分加紧接于E和L两个端钮上;4、电气器具未安装前进行线路绝缘摇测时,首先将灯头盒内导线分开,开关盒内导线连通;摇测应干线和支线分开,一人摇测,一人应及时读数并记录;摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜;5、电气器具全部安装完在送电前进行摇测,应先将线路上的开关、刀闸、仪表、设备等用电开关全部置于断开位置,摇测方法同上所述,确认绝缘摇测无误后再进行送电试运行;电缆部分1、绝缘电阻测试1KN以下的低压电缆只用1000V摇表测试相间、相对地绝缘电阻即可,其值按规范要求;2、相位测试一般电缆绝缘层有相同标色,只要按相同颜色接入同一相即可,但还是必须用兆欧表测试,如摇表接通为同相,每一相都要测,做好标记;3、对于较长的电缆,一定要在摇测绝缘之前做好放电装置,待测试完毕后放电,否则会放电伤人;6、照明系统通电试运行建筑电气系统安装施工结束后,应进行照明系统通电及通电连续试运行,照明系统通电要求灯具回路控制与照明配电箱及回路的的标识一致,开关与灯具控制顺序相对应;照明系统通电连续试运行时间为24小时公用建筑,所有照明灯具均应开启,要求连续试运行时间内无故障;。

电气照明工程施工方案

电气照明工程施工方案

电气照明工程施工方案1. 介绍本文档旨在提供电气照明工程施工方案。

电气照明工程是指在建筑物、城市街道、工厂等场所中,通过安装与照明相关的电气设备,提供适当的照明光线。

2. 施工准备在开始施工之前,需要进行以下准备工作:2.1. 设计方案确认确认设计方案,确保与客户的要求一致,并满足国家相关的安全标准和规范。

2.2. 材料准备根据设计方案确定所需的电气设备和配件,并进行采购。

确保材料的质量符合国家标准。

2.3. 设备检查和测试在安装设备之前,需要对电气设备进行检查和测试,确保其正常工作,没有损坏或故障。

2.4. 人员组织和培训组织合适的人员参与施工工作,并进行必要的培训,确保他们了解施工流程和安全注意事项。

3. 施工流程本节将介绍电气照明工程的施工流程,包括以下步骤:3.1. 线路布置首先,根据设计方案确定电气照明线路的布置。

在选择线路布置时,需要考虑各个照明点的位置、照明要求和安全性。

3.2. 线管敷设根据线路布置的要求,敷设电气线管。

线管应按照规范要求进行布置,确保线路的安全性和美观性。

3.3. 电气设备安装安装各个照明点的电气设备,包括灯具、开关、插座等。

在安装过程中,需要按照设计方案和安装说明进行操作,并确保设备连接牢固、线路接地良好。

3.4. 路灯安装如果施工对象是城市街道或公共场所,还需要进行路灯的安装。

路灯的安装需要遵守相关道路交通规范和施工安全规定。

3.5. 线路接线在安装完成电气设备之后,需要进行线路的接线工作。

接线时需要注意电压等级、线路颜色编码和线缆规格等,确保接线正确无误。

3.6. 电气安全检查完成线路接线之后,需要进行电气安全检查,检查是否存在安全隐患,确保线路的稳定性和安全性。

3.7. 照明调试最后,进行照明调试工作。

调试时需要检查各个照明点的亮度和照明范围是否符合设计要求,并进行必要的调整。

4. 完工验收施工完成后,需要进行完工验收。

验收时需要对整个电气照明系统进行检查和测试,确保系统正常工作,并达到设计要求和国家标准。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

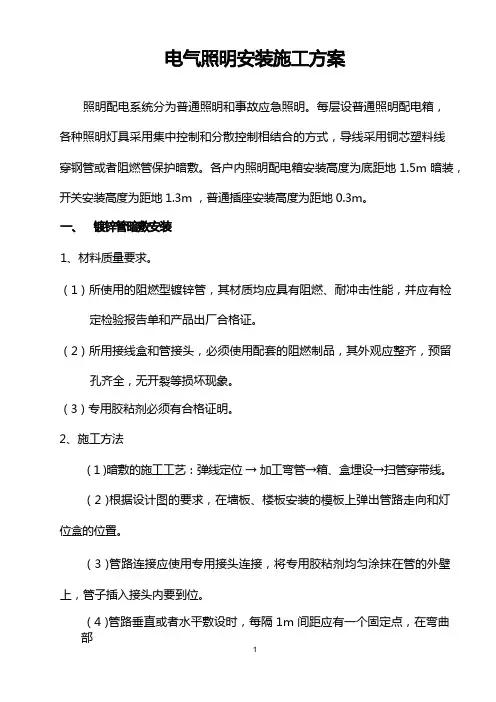

电气照明安装施工方案工程简介:电气部分分为:照明、电视、电话、网络等。

(1)照明配电系统分为一般照明和事故应急照明。

每层设普通照明配电箱,各种照明灯具采用集中控制和分散控制相结合的方式,导线采用铜芯塑料线穿钢管或阻燃管保护暗敷。

各户内照明配电箱安装高度为底距地1.5m暗装,开关安装高度为距地1.3m,普通插座安装高度为距地0.3m。

(2)电视系统的前端箱设置于一层楼梯间内,竖向干线采用SYWV-75-9电缆穿阻燃管敷设,户内电视线采用SYWV-75-5穿阻燃管暗敷,电视插座安装高度为距地0.3m暗装。

(3)电话系统的电话分线箱设置于一层楼梯间内,户内电话线为HJYV —2×2×0.5穿阻燃管暗敷,电话插座安装高度为距地0.3m暗装。

(4)电脑网络系统仅预埋管线至各户房间网络接线盒处,并穿网络线到位。

`一、PVC阻燃管暗敷安装1、材料质量要求。

(1)所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃、耐冲击性能,并应有检定检验报告单和产品出厂合格证。

(2)阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标,管子内、外壁应光滑,内外径的尺寸应符合国家统一标准。

管壁厚度应均匀一致。

(3)所用接线盒和管接头,必须使用配套的阻燃塑料制品,其外观应整齐,预留孔齐全,无开裂等损坏现象。

(4)专用胶粘剂必须有合格证明。

2、施工方法(1)PVC阻燃管暗敷的施工工艺:弹线定位→加工弯管→箱、盒埋设→扫管穿带线。

(2)根据设计图的要求,在墙板、楼板安装的模板上弹出管路走向和灯位盒的位置。

(3)管路连接应使用专用接头连接,将专用胶粘剂均匀涂抹在管的外壁上,管子插入接头内要到位。

(4)管路垂直或水平敷设时,每隔1m间距应有一个固定点,在弯曲部位应在圆弧的两端300mm~500mm处加一固定点。

(5)管进箱、盒应顺直,一管穿一孔,先接端接头,然后用内锁母固定在盒、箱上,在管孔上用顶帽型护口堵好管口,最后用泡沫塑料块堵好盒口。

(6)现浇楼板内管路较集中部位,要注意管路间有100mm以上间距,以免楼板裂缝,抹灰层内敷设保护层厚度应不小于15mm。

3、质量标准(1)管路连接时,使用胶粘剂连接紧密、牢固,保护层大于15mm。

(2)箱、盒设置正确,固定牢固,管子入箱、盒处顺直,使用紧锁母时,应拧紧盒壁不松动。

(3)管路穿越建筑物和设备基础处,应加保护管,穿过变形缝处应有补偿装置。

(4)暗配塑料管最小弯曲半径不小于6倍管子直径。

二、管内穿线安装1、材料质量要求(1)各种绝缘导线的型号、规格必须符合设计要求,并有产品出厂合格证。

(2)所使用的镀锌铁丝或钢丝,应顺直无死弯、扭结等现象,并具有相应的机械拉力。

(3)根据导线的根数和总截面选择相应的接线端子。

2、施工方法(1)管内穿线的施工工艺:选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测。

(2)根据设计图纸选择导线,并严格进行分色,具体要求为:A、B、C 相线采用黄、绿、红三种颜色区分,零线为淡蓝色,保护为黄绿双色线。

(3)将布条牢固绑扎在带线上,从管的一端拉向另一端,清除管路中的灰尘、泥水及杂物等。

(4)将钢丝或铁丝的一端头弯回不封闭,圆头沿着穿线方向,将钢丝或铁丝穿入管内,边穿边将丝或铁丝顺直。

如不能一次穿过,再从另一端以同样的方法将钢丝或铁丝穿入,判定两端碰头后,搅动钢丝或铁丝,使两头绞在一起后,从管路的一端抽出。

(5)用穿好的钢丝或铁丝牵引导线,放线时导线应置于放线架或放线车上。

(6)剪断导线时,导线的预留长度应按以下要求进行:A、接线盒、开关盒、插座盒及灯头盒内的导线的预留长度应为150mm。

B、配电箱内导线的预留长度应为配电箱体周长的1/2。

C、公用导线在分支处,可不剪断导线而直接穿过。

(7)导线与带线的绑扎A、当导线根数较少时,可将导线前端的绝缘层削去,然后将线芯与带线绑扎牢固,使绑扎处形成一个平滑的锥形过渡部位。

B、当导线根数较多或导线截面较大时,可将导线前端绝缘层削去,然后将线芯错位排列在带线上,用绑线绑扎牢固,不要将线头做得太粗太大,应使绑扎接头处形成一个平滑的锥形接头,减少穿管时的阻力。

(8)当管路较长或转弯较多时,要在穿线前向管内吹入适量的滑石粉,穿线时两端的工人应配盒协调。

(9)单芯铜导线的直线连接A、绞接法:适用于4mm2及以下的单芯线连接。

将两线互相交叉,用双手同时把两芯线互绞两圈后,将两个线芯在另一个线芯上缠绕5圈,剪掉余头。

B、缠绕卷法:适用于6mm2及以上的单芯线连接。

将两线相互合并,加辅助线后用绑扎线在合并部位中间向两端缠绕,其长度为导线直径的10倍,然后将两线芯端头折回,在此向外单独缠绕5圈,与辅助线捻绞2圈,将余线剪掉。

(10)铜芯线的焊接根据线径及敷设的场所不同,采用的焊接方法有:电烙铁加焊法、喷灯或电炉加热法。

(11)导线包扎时用塑料绝缘带从导线接头处始端的完好绝缘层开始,缠绕1~2个绝缘带宽度,再以半幅宽度重叠进行缠绕。

(12)照明线路的绝缘摇测一般选用500V,量程为0~500MΩ的兆欧表。

A、电气器具未安装前进行线路绝缘摇测时,首先将灯头盒内导线分开,开关盒内导线连通。

摇测时应及时进行记录,摇动速度应保持120r/min左右,读数应采用1min后的读数为宜。

B、电气器具全部安装完毕后,在送电前进行摇测时,应先将线路的开关、刀闸、仪表、设备等用电开关全部置于断开位置,确认绝缘摇测无误后再进行送电试运行。

3、质量标准(1)导线的规格、型号必须符合设计要求和有关规范规定。

(2)照明线路的绝缘电阻不小于0.5MΩ,动力线路的绝缘电阻值不小于1MΩ。

(3)箱、盒内护口、护线套齐全,导线排列整齐,并留有适当的余量。

导线在管子内无接头,导线连接牢固,包扎严密,绝缘良好,不伤线芯。

(4)保护接地线、中性线截面选用正确,线色符合规定,连接牢固紧密。

三、照明配电箱安装1、材料质量要求(1)设备及材料符合设计要求,有生产许可证编号和安全认证标志,主要元器件应为“3C”认证产品,相关材证资料齐全。

(2)设备有铭牌,注明厂家、型号。

(3)配电箱体应有一定的机械强度,周边平整无损伤,铁制箱体二层底板厚度不小于1.5mm,并应刷漆作好防腐处理。

(4)导线电缆的规格型号必须符合设计要求,有产品合格证。

2、施工方法(1)配电箱安装的施工工艺:弹线定位→配电箱固定→盘面组装→箱内配线→箱体固定→绝缘摇测。

(2)根据设计要求找出配电箱位置,并按配电箱的外形尺寸进行弹线定位。

配电箱安装高度底距地一般为1.5m。

在同一建筑物内,同类箱盘高度应一致,允许偏差10mm。

(3)配电箱安装应牢固、平正,其允许偏差不应大于3mm,配电箱体高50cm以下,允许偏差1.5mm。

(4)配电箱上电器、仪表应牢固、平正、整洁、间距均匀。

铜端子无松动,启闭灵活,零部件齐全。

(5)配电箱内母线相序排列一致,母线色标正确,均匀完整,二次结线排列整齐,回路编号清晰齐全。

(6)配电箱全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。

摇测项目包括相线与相线之间,相线与零线之间,相线与地线之间,零线与地线之间,两人进行摇测,同时做好记录,做技术资料存档。

3、质量标准(1)照明配电箱应有可靠的电击保护,箱内保护导体有裸露的连接外部保护导体的端子。

(2)配电箱线路的线间、线对地间绝缘电阻值,馈电线路必须大于0.5 M Ω,二次回路必须大于1 MΩ。

(3)配电箱内配线整齐,无绞接现象。

导线连接紧密,不伤芯线不断股。

垫圈下螺线两侧压的导线截面积相等。

同一端子上导线连接不多于2根,回路编号齐全,标识正确。

(4)配电箱内开关灵活可靠。

带有漏电保护的回路,漏电保护装置动作电流不大于30mA,动作时间不大于0.1s。

(5)照明配电箱内分别设置零线(N)和保护接地线(PE)汇流排。

(6)配电箱位准确,安装牢固,部件齐全。

箱体开孔与导线管管径适配。

暗装配电箱箱盖紧贴墙面。

(7)配电箱安装底边距地1.5m,垂直允许偏差为1.5‰。

四、灯具安装1、材料质量要求(1)灯具的标称型号等参数必须符合设计要求,各种灯具应有产品合格证和“3C”认证标志。

(2)灯具所使用灯泡的功率符合设计要求。

(3)灯具、材料在搬运存放过程中应注意防震、防潮,不得随意抛扔、超高码放。

应存放在干燥通风、不受撞击的场所。

1、施工方法(1)灯具安装的施工工艺:灯具检查→组装灯具→灯具安装及接线→通电试动行。

(2)普通座式灯安装A、将电源线留足检修长度后剪除余线并剥出线头;B、区分相线与零线,对于螺口灯座中心簧片应接相线,不得混淆。

C、用连接螺钉将灯座安装在接线盒上。

(3)吸顶式日光灯安装A、打开灯具底座盖板,根据图纸确定安装位置,将灯具底座贴紧建筑物表面,灯具底座应完全遮盖住接线盒,对着接线盒的位置开好进线孔。

B、按灯具底座安装孔用铅笔画好安装孔的位置,打出安装孔洞,装入塑料膨胀管。

C、将电源线穿出后用自攻螺钉将灯具固定并调整位置以满足要求。

D、用压接帽将电源线与灯内导线可靠连接,装上启辉器等附件。

E、盖上底座盖板,装上日光灯管。

(4)吊杆式日光灯安装A、根据设计图纸要求确定安装位置,确定吊杆吊点。

B、打出尼龙栓塞孔,装入栓塞,用螺钉将吊杆挂钩固定牢固。

C、根据灯具的安装高度确定吊杆及导线的长度(使导线不受力)。

D、打开灯具底座盖板,将电源线与灯内导线可靠连接,装上启辉器等附件。

E、盖上底座盖板,装上日光灯管,将日光灯挂好。

(5)吸顶灯(壁灯)安装A、按灯具底座画好安装孔的位置,打出安装孔,装入塑料膨胀管。

B、将接线盒内电源线穿出灯具底座,用螺钉固定好底座。

C、将灯具内导线与电源线用压接帽可靠连接。

D、用线卡或尼龙扎带固定导线以避开灯泡发热区,上好灯泡,装上灯罩并上好紧固螺钉。

E、安装在室外的壁灯应有泄水孔,绝缘台与墙面之间应有防水措施。

(6)灯具安装完毕后,经绝缘测试检查合格后,方允许通电试运行。

通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确,开关与灯具控制顺序是否对应,灯具有无异常噪声,如发现问题应立即断电,查出原因并修复。

3、质量标准(1)灯具固定可靠,不得使用木楔。

每个灯具固定螺钉或螺栓不少于两个。

(2)当采用钢管做灯杆时,钢管直径不应小于10mm,钢管厚度不应小于1.5mm。

(3)固定灯具带电部位的绝缘材料以及提供防触电保护的绝缘材料,应耐燃烧和防明火。

(4)当灯具距地面高度小于2.4m时,灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,且有标识。

(5)投光灯的底座及支架应固定牢固,枢轴应沿需要的光轴方向拧紧固定。

(6)安装在室外的壁灯应有泄水孔,绝缘台与墙面之间应有防水措施。

(7)应急照灯具安装应符合以下规定:A、应急照明灯具的电源应为双回路电源,在正常电源断电后,备用电源转换时间为:疏散照明≤15s,备用照明≤15s,安全照明≤0.5s。
