预埋件安全作业指导书标准版本
钢筋安装及预埋件施工作业指导书
钢筋安装及预埋件施工作业指导书第一节总则1.1本作业指导书根据《水工砼施工规范》（SDJ207-82）编制，适用于水利水电工程钢筋砼施工中的钢筋加工、安装及预埋件的施工。
进行钢筋工程施工的人员必须熟悉其工作内容、熟悉加工设备机械性能和操作技术、懂得各种加工技术和安全防护措施并能正确实施操作，经专业培训并取得作业上岗资格证的人员。
用于工程的钢筋和预埋件应符合设计与规范要求。
1.2施工单位在钢筋加工、安装前，必须对设计文件、图纸以及施工组织设计认真研究做好技术交底。
同时，加强各工序间的检查、验收、提高施工质量。
第二节钢筋安装工程2.1钢筋砼结构用的钢筋，其种类、钢号、直径等均应符合设计文件规定，热轧钢筋的性能必须符合国家标准GB31499-79的要求。
2.1.1钢筋必须按不同等级牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应立牌标识，在运输、贮存过程中应避免锈蚀、污染，钢筋宜堆置在仓库（棚）内，若露天堆置时，应垫高并加遮盖。
2.1.2钢筋应有出厂证明书或试验报告，使用前应作拉力、冷弯试验。
需要焊接的钢筋还应作好焊接工艺试验。
钢号不明的钢筋，经试验合格后方可使用，而且不能在承重结构的重要部位。
2.1.3钢筋的机械性能试验应遵守下列规定：（1）钢筋应分批试验，以同批号、同一截面尺寸的钢筋为一批，每批重量不大于60吨。
（2）根据原附钢筋质量证明书或试验报告单检查每批钢筋的外观质量，包括裂缝、结疤、麻坑、气泡、伤痕及锈蚀程度等。
（3）在每批钢筋中，选取经表面检查和尺寸测量合格的两根钢筋，各取一个拉力试件和冷弯试件，检查该批钢筋是否合格。
2.1.4钢筋替换，必须征得设计单位同意，同时应严格遵守下列规定：（1）替换时，应将两者的计算强度进行换算，并对钢筋截面面积作相应的改变；（2）某种直径的钢筋，采用同钢号的另一直径钢筋代替时，其直径替换范围最好不超过4毫米，变更后的钢筋总截面面积不得小于设计规定的截面面积的98%，或大于设计规定的截面面积的103%。
预埋件作业指导书
天和国际中心外墙预埋件安装作业指导书编制人：审核人：重庆建工集团股份有限公司二0一三年三月二十一日目录第一章：预埋件施工方案1、编制目的 (3)2、编制依据 (3)3、工程概况 (3)4、材料要求 (4)5、预埋件施工文件 (4)6、预埋件需提供的质保质料 (4)7、预埋件检查 (4)8、预埋件埋设方法 (5)9、预埋件埋设的要求 (6)第二章：施工测量方法1、准备工作 (7)2、测量放线施工的内容 (8)3、测量参照标准 (8)4、施工测量依据 (8)5、测量放线定位 (8)6、预埋件偏差处理 (11)第三章：避雷节点施工方案1 、施工方法 (11)2、均压环的检查 (11)3、均压环的焊接 (11)4、避雷测试 (12)第四章：安全措施 (12)第五章：质量控制 (12)第六章：工期保证措施 (13)第一章、预埋件施工方案一、编制目的本工程预埋件数量大，加工质量要求高，预埋安装位置要求精确，加工制作和预埋安装都比较困难，因此结合现场施工情况编制此方案，提出各项技术措施，以指导施工，达到保质保量的完成预埋件的制作和安装目的。
二、编制依据1、天河国际中心外装饰工程预埋件施工布置图及详图；2、《钢结构设计规范》GB50017---2003；3、《钢结构工程施工及验收规范》；4、《高层民用建筑钢结构技术规程》JGJ99----98 ；5、依据工地的实际情况进行编制；6、国家其它相应规范标准；三、工程概况1、工程名称：天和国际中心大厦；2、工程地点：重庆市江北区观音桥；3、建设单位：重庆永德置业有限公司；4、设计单位：重庆市设计院设计；5、工程性质：酒店、办公；6、建筑高度：282.3米；7、建筑层数：地上58层，地下8层；8、主要结构形式：钢筋混凝土框架剪力墙；本工程现阶段安装部位是靠建新东路4-10轴线1-6层位置。
预埋件数量特别多，安装准确和进度直接影响到整个工程的进度。
四、材料要求1、平板埋件面板采用Q235B结构钢，锚筋采用HRB335级钢筋（一级钢），具体尺寸见图纸。

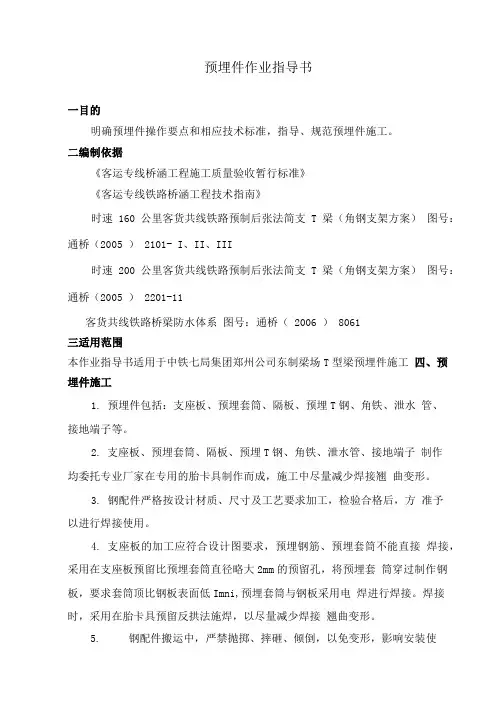

作业指导书--预埋件.doc
预埋件作业指导书一目的明确预埋件操作要点和相应技术标准，指导、规范预埋件施工。
二编制依据《客运专线桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程技术指南》时速160公里客货共线铁路预制后张法简支T梁（角钢支架方案）图号：通桥（2005 ） 2101- I、II、III时速200公里客货共线铁路预制后张法简支T梁（角钢支架方案）图号：通桥（2005 ） 2201-11客货共线铁路桥梁防水体系图号：通桥（ 2006 ） 8061三适用范围本作业指导书适用于中铁七局集团郑州公司东制梁场T型梁预埋件施工四、预埋件施工1.预埋件包括：支座板、预埋套筒、隔板、预埋T钢、角铁、泄水管、接地端子等。
2.支座板、预埋套筒、隔板、预埋T钢、角铁、泄水管、接地端子制作均委托专业厂家在专用的胎卡具制作而成，施工中尽量减少焊接翘曲变形。
3.钢配件严格按设计材质、尺寸及工艺要求加工，检验合格后，方准予以进行焊接使用。
4.支座板的加工应符合设计图要求，预埋钢筋、预埋套筒不能直接焊接，采用在支座板预留比预埋套筒直径略大2mm的预留孔，将预埋套筒穿过制作钢板，要求套筒顶比钢板表面低Imni,预埋套筒与钢板采用电焊进行焊接。
焊接时，采用在胎卡具预留反拱法施焊，以尽量减少焊接翘曲变形。
5.钢配件搬运中，严禁抛掷、摔砸、倾倒，以免变形，影响安装使用。
6.钢配件应按设计位置进行安装，应安装牢固、位置准确、与模板密贴，浇筑过程中应确保不产生移位，浇筑混凝土时，配件周围不漏浆。
7.支座板安装之前技术部进行检查验收，内容包括：支座板的平整度、螺栓孔位置、孔径大小、垂直度及预埋筋、支座螺栓不与支座板焊接等，并进行试拼合格。
8.横隔板预埋筋、桥面板连接预埋筋将预埋钢筋及预埋件与梁体钢筋一同绑扎、安装，以保证预埋筋与梁体的连接。
安装时严格按设计图纸施工，确保其位置准确无误，浇筑前需采用表面刷灰浆对外露钢筋进行防锈处理，待连接桥面板及横隔板时，对灰浆进行清除。

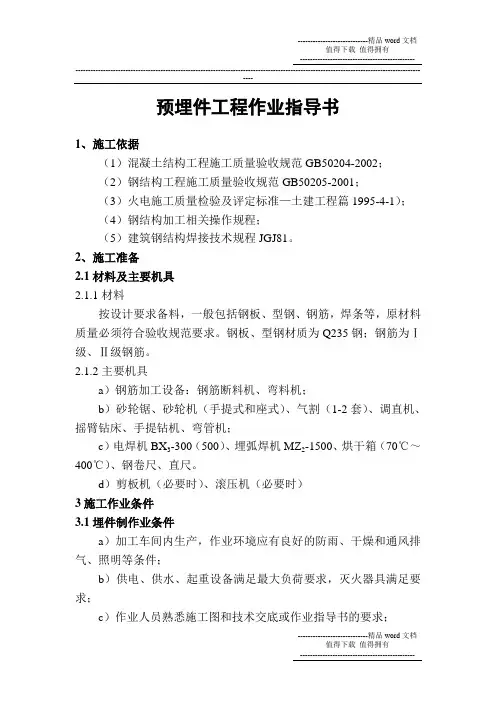

预埋件施工作业指导书
----预埋件工程作业指导书1、施工依据（1）混凝土结构工程施工质量验收规范GB50204-2002；（2）钢结构工程施工质量验收规范GB50205-2001；（3）火电施工质量检验及评定标准—土建工程篇1995-4-1）；（4）钢结构加工相关操作规程；（5）建筑钢结构焊接技术规程JGJ81。
2、施工准备2.1材料及主要机具2.1.1材料按设计要求备料，一般包括钢板、型钢、钢筋，焊条等，原材料质量必须符合验收规范要求。
钢板、型钢材质为Q235钢；钢筋为Ⅰ级、Ⅱ级钢筋。
2.1.2主要机具a）钢筋加工设备：钢筋断料机、弯料机；b）砂轮锯、砂轮机（手提式和座式）、气割（1-2套）、调直机、摇臂钻床、手提钻机、弯管机；c）电焊机BX3-300（500）、埋弧焊机MZ2-1500、烘干箱（70℃～400℃）、钢卷尺、直尺。
d）剪板机（必要时）、滚压机（必要时）3施工作业条件3.1埋件制作业条件a）加工车间内生产，作业环境应有良好的防雨、干燥和通风排气、照明等条件；b）供电、供水、起重设备满足最大负荷要求，灭火器具满足要求；c）作业人员熟悉施工图和技术交底或作业指导书的要求；----d）从业人员持证上岗，并有效穿戴劳保用品;e) 机电设备、机具齐备、完好，计量器具检验合格有效。
3.2埋件安装作业条件a）作业人员熟识施工图和上级技术交底或作业指导书的要求；b）焊工持证上岗，作业人员有效穿戴安全防护用品；c）作业面安全防护设施齐全、稳固；d）机电设备、机具齐备、完好，计量器具检验合格有效。
4、工艺流程4.1埋件制作工艺流程：4.2埋件安装工艺流程：5、施工方法5.1埋件制作施工方法5.1.1号料：a)检查核对材料，清除原材料上的铁锈、油污；b)根据加工图尺寸要求在母材上实物放样，划出切割、弯曲、钻孔等加工位置，划线或打冲孔定位，形状复杂的预埋件应制作样板或比例模型定尺放样。
c)放样配料应尽可能节约材料和有利于切割和保证质量，加工精度要求较高的预埋件应考虑切割、气割和边缘加工的损失量。
预埋件设置作业指导书
新建铁路大同至西安客运专线工程站前工程V标桥梁工程编号：1-113.3m简支系杆拱预埋件设置作业指导书编制：审核：批准：中铁十五局集团有限公司大西客专指挥部第一项目部2012年2月15日发布 2012年2月15日实施1-113.3m简支系杆拱预埋件设置作业指导书1、适用范围本作业指导书适用于大西客运专线V标段平遥跨汾平高速公路特大桥1-113.3m简支系杆拱预埋件设置。
2、工作内容主要工作内容包括：梁体排水系统、梁面无砟轨道预埋套筒、接触网支柱及拉线基础、通风孔、泄水孔、桥梁支座及横向限位装置、防震落梁措施、吊杆下锚箱预埋件、接地钢筋及接地端子、防护墙、竖墙、栏杆预埋钢筋等。
3、工作标准及依据①《无砟轨道113.3m简支系杆拱设计图》②《高速铁路桥涵工程施工技术指南》铁建设（2010）241号③《高速铁路桥涵工程施工质量验收标准》TB10752-2010 J1148-2011④《铁路混凝土工程施工技术指南》铁建设（2010）241号⑤《铁路混凝土工程施工质量验收标准》TB10424-2010 J1155-20114、作业准备4.1内业准备作业指导书编制后，在开工前技术部组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，向设计单位反馈有关技术问题，熟悉规范和技术标准，对参与施工的所有人员进行技术交底。
对参加施工操作人员进行上岗前技术培训，考核合格后持证上岗。
4.2 外业准备生活、办公设施齐备，满足主要管理、技术人员、施工人员进场生活、办公需要。
所有用于预应力工程的预埋件材料经监理检验合格。
5、技术要求梁体各种预埋件型号、规格、尺寸、数量及埋设位置必须符合设计要求，混凝土施工前着重检查防止漏埋。
6、施工程序桥梁支座及横向限位装置、防震落梁措施安装→底模铺设→梁端汇水通道安装→梁体钢筋绑扎→吊杆下锚箱安装→通风孔、泄水孔、泄水通道定位→侧模及内模安装→顶板钢筋绑扎→梁面泄水孔安装、无砟轨道预埋套筒安装、接触网支柱及拉线基础、接地钢筋及接地端子安装→防护墙、竖墙、栏杆预埋钢筋→浇筑混凝土。
3预埋件作业指导书
目录一、编制目的 (1)二、适用范围 (1)三、编制依据 (1)四、预埋件种类 (2)五、预埋件加工质量要求 (2)5.1接触网支柱基础和下锚拉线基础预埋钢板、螺栓 (2)5.2综合接地端子 (2)5.3电缆上桥预埋槽道、螺栓 (2)5.4支座及防落梁措施预埋钢板、套筒 (2)5.5伸缩缝预埋钢板 (3)5.6剪力槽和侧向挡块预埋套筒、钢筋 (3)5.7通风孔、泄水孔、吊装孔、静载孔、电缆上桥预留孔、电缆过轨预留孔 (3)六、预埋件安装 (4)6.1接触网支柱基础和下拉锚线基础预埋件 (4)6.2综合接地 (5)6.3电缆上桥预埋件 (6)6.4防护墙、竖墙预埋件 (7)6.5支座及防落梁措施预埋件 (7)6.6剪力槽和侧向挡块预埋件 (8)6.7通风孔、泄水孔、吊装孔、静载孔、电缆上桥预留孔、电缆过轨预留孔 (9)沪杭铁路客运专线预应力混凝土双线简支箱梁预埋件作业指导书一、编制目的对上海金山制梁场后张法预应力混凝土双线简支梁预埋件加工、安装作业进行控制，使其满足现行的相关规范和质量标准要求。
二、适用范围对上海金山制梁场预制箱梁预埋件加工、安装作业。
三、编制依据（1）《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）（2）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）、（3）《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）、（4）《钢筋焊接及验收规程》（JGJ18-2003）（5）《钢筋焊接接头试验方法标准》（JGJ/T 27-2001 J140-2001）（6）《钢筋机械连接通用技术规程》（JG107-2003）（7）《合金结构钢技术条件》（GB3077-1999）（8）《六角头螺栓--C级》（GB/T5780-2000）（9）《滚轧直螺纹钢筋连接接头》（JG163-2004）（10）《无压埋地排污、废水用硬聚氯乙烯（PVC-U）管材》（GB/T 20221-2006）（11）《铁路混凝土工程施工技术指南》（TZ210-2005）（12）《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）（13）《铁路桥涵工程质量验收标准》（TB10415-2003 J286-2004）（14）《钢铁制件多元合金共渗》（Q/SOJC4-2005）（15）《钢铁铸件粉末渗锌》（JB/T5067-1999）（16）《无砟轨道后张法预应力混凝土简支箱梁（双线）》（通桥（2008）2322A-Ⅱ）（17）《无砟轨道后张法预应力混凝土简支箱梁（双线）》（通桥（2008）2322A-Ⅴ）（18）其他相关《铁路工程建设通用参考图》（19）《新建铁路沪杭甬客运专线上海至杭州段施工图》（20）上海金山制梁场《企业产品标准》（21）上海金山制梁场《检验管理制度》四、预埋件种类①接触网支柱基础和下拉锚线基础预埋钢筋、钢板、螺栓；②综合接地端子；③电缆上桥预埋槽道、螺栓；④防护墙、竖墙预埋钢筋；⑤支座及防落梁措施预埋钢板、套筒、钢筋；⑥伸缩缝预埋钢板；⑦剪力槽和侧向挡块预埋套筒、钢筋；⑧通风孔、泄水孔、吊装孔、静载孔、电缆上桥预留孔、电缆过轨预留孔。
预留孔洞、预埋件作业指导书
××××××××××工程编号：XXXX 预留孔洞、预埋件施工作业指导书编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施一、编制依据 (2)二、编制目的与适用范围 (2)三、施工准备 (2)3.1技术准备 (2)3.2现场准备 (3)四、技术要求与质量标准 (3)4.1预留孔洞技术要求与质量标准 (3)4.2预埋件技术要求与质量标准 (3)五、施工工艺流程 (6)5.1预埋件施工工艺流程： (6)5.2预留孔洞施工工艺流程 (6)六、施工质量控制 (6)6.1预留孔洞质量控制 (6)6.2预埋铁件质量控制 (7)6.3混凝土施工及保养 (8)七、人员组织 (9)八、设备机具配置 (9)九、成品保护措施 (9)十、安全文明施工措施 (10)预留孔洞、预埋件作业指导书一、编制依据《钢筋焊接及验收规程》JGJ18—2003《给水排水工程结构设计规范》GB50068—2002《混凝土结构工程施工质量验收规范》GB50204—2002《钢结构工程施工及验收规范》GB50204—2002《混凝土结构后锚固技术规范》GJG145—2004《钢筋混凝土结构预埋件》04G362《预埋件通用图》HG21544-92《给排水构筑物施工及验收规范》GB50141-2008现有的施工图纸及其它相关标准图集等二、编制目的与适用范围对本工程内混凝土池壁的预埋件和预留孔洞的施工质量进行有效的控制，确保各种预留孔洞和预埋件的定位准确、牢固，满足设备安装与工艺运行要求，并且施工完成后质量符合污水处理厂施工验收规范及安全操作规程的要求。
本作业指导书适用于本工程内各构筑物的预埋件和预留孔洞施工。
三、施工准备3.1技术准备施工前，技术人员必须将土建图纸与工艺安装图纸进行对照，核查各轴线、高程及平面图布置是否一致，并且核对各预埋件与预留孔洞是否满足工艺要求，是否与其它结构发生冲突。
梁场预埋件作业指导书
预埋件作业指导书XXXXXXXXXXXXXXXXXXXXXXXXX梁场XXXXXXXXXXXXXXXXXXXXXXXXX梁场企业标准预埋件作业指导书文件编号：ZA-20-2017编制人：审核人：批准人：实施日期：20XX-XX-XX发布20XX-XX-XX实施XXXXXXXXXXXXXXXXXXXXXXXXX梁场发布目录一、编制目的 0二、适用范围 (1)三、编制依据 (1)四、预埋件质量要求 (1)4.1接触网支柱基础和下锚拉线基础预埋钢板、螺栓 (1)4.2综合接地端子 (2)4.3电缆上桥预埋槽道、螺栓 (2)4.4支座及防落梁措施预埋钢板、套筒 (2)4.5通风孔、泄水孔、吊装孔、静载孔 (2)五、施工要求 (3)5.1预留孔的预留作业 (3)5.2预应力抽拔胶管的安装定位 (4)5.3预埋件的安装 (5)六、质量控制和检验 (13)七、施工安全 (14)一、编制目的对XXXXXX梁场无砟轨道预制后张法预应力混凝土双线简支箱梁预埋件加工、安装作业进行控制，使其满足现行的相关规范和质量标准要求。
二、适用范围对XXXXXX梁场预制箱梁预埋件加工、安装作业。
三、编制依据（1）《高速铁路预制后张法预应力混凝土简支梁》（TB/T3432-2016）（2）《钢筋焊接及验收规程》（JGJ18-2012）（3）《钢筋机械连接技术规程》（JG107-2010）（4）《无压埋地排污、废水用硬聚氯乙烯（PVC-U）管材》（GB/T 20221-2006）（5）《铁路混凝土工程施工技术指南》（铁建设【2010】241）（6）《铁路混凝土工程质量验收标准》（TB10424-2010 ）（7）《钢铁铸件粉末渗锌》（JB/T5067-1999）（8）TB/T3274-2011《铁路混凝土梁配件多元合金共渗防腐技术条件》（9）《时速350公里高速铁路预制无砟轨道后张法预应力混凝土简支箱梁（双线）》（通桥（2016）2322A-Ⅱ-1）（10）《时速350公里高速铁路预制无砟轨道后张法预应力混凝土简支箱梁（双线）》（通桥（2016）2322A-Ⅴ-1）（11）《时速350公里高速铁路常用跨度梁桥面附属设施》（通桥（2016）8388A）四、预埋件质量要求预埋件需经过检查进场合格证等证件后方可进场使用。
梁场预埋件作业指导书
梁场预埋件作业指导书一、任务背景在梁场预埋件作业中，为了确保预埋件的正确安装和稳定性，需要制定详细的作业指导书。
本文将从预埋件的选择、安装步骤、质量验收等方面进行详细介绍，以确保作业的顺利进行。
二、预埋件选择1. 根据工程设计要求，选择合适的预埋件材料和规格。
2. 确保预埋件的质量符合相关标准和规范要求。
3. 预埋件应具备足够的承载能力和稳定性，以满足工程的要求。
三、预埋件安装步骤1. 准备工作：a. 根据设计要求，检查预埋件的数量、规格和位置是否符合要求。
b. 清理梁底的灰尘和杂物，确保梁底平整干净。
2. 预埋件安装：a. 根据设计图纸确定预埋件的位置和间距。
b. 使用合适的工具和设备，将预埋件嵌入梁底，确保预埋件与梁底之间没有空隙。
c. 使用水平仪检查预埋件的水平度和垂直度，必要时进行调整。
d. 根据预埋件的类型，采取适当的固定措施，如焊接、膨胀螺栓等。
e. 确保预埋件的固定坚固可靠，能够承受预期的荷载。
3. 完工验收：a. 检查预埋件的安装质量，包括位置、间距、水平度、垂直度等。
b. 检查预埋件的固定方式和固定效果，确保满足设计要求。
c. 对预埋件进行质量验收，包括外观质量、尺寸偏差、表面平整度等。
四、安全注意事项1. 在作业过程中，必须严格遵守安全操作规程，佩戴好个人防护装备。
2. 预埋件作业时，应注意周围环境的安全，防止人员和设备受到伤害。
3. 预埋件安装前，应检查预埋件和梁底的状态，确保没有损坏和松动。
4. 严禁使用质量不合格的预埋件进行安装，以免影响工程质量和安全性。
五、常见问题及解决方法1. 问题：预埋件安装后浮现松动现象。
解决方法：检查预埋件的固定方式和固定效果，重新固定预埋件。
2. 问题：预埋件安装后位置偏移。
解决方法：检查预埋件的安装过程，重新安装预埋件，确保位置准确。
3. 问题：预埋件外观质量不符合要求。
解决方法：更换质量合格的预埋件，重新安装。
六、总结本文从预埋件选择、安装步骤、质量验收、安全注意事项以及常见问题解决方法等方面，对梁场预埋件作业进行了详细的指导。
预埋件作业指导书(1)讲解
中铁十六局第四工程有限公司涟水北梁场预埋、预留作业指导书中铁十六局集团连镇铁路LZZQ-2标涟水北梁场二0一五年十一月梁体预埋件作业书一、编制目的使工班作业人员能够熟悉与梁体预埋件作业相关的质量标准、规范和要求等；能够熟练掌握预埋件加工、安装和检查要点从而确保预埋件施工质量处于受控状态。
二、编制依据1.LSB施（2009）2229-Ⅰ-15、LSB施（2009）2229-Ⅰ-30、LSB施（2009）2229- Ⅰ-31、LSB施（2009）2229-Ⅰ-35、LSB施（2009）2229-Ⅰ-362.《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）；3.《客运专线铁路接触网H型钢柱》（图号：通化（2008）1301）；4.《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）；5. 接触网基础预留接口设计图6.《钢筋焊接及验收规程》（JGJ18-2012）。
三、使用范围本作业书适用于中铁十六局集团第四工程有限公司涟水北梁场模板工班和钢筋工班作业人员，也可作为梁场试验、技术等管理人员参考资料。
四、预埋件的种类及防腐要求4.1 预埋件种类预埋件包括：梁底支座板、防落梁挡块预埋板、接触网支柱预埋件、下锚拉线预埋件、综合接地端子、电缆槽道、锯齿型槽口、挡砟墙、竖墙预埋钢筋及各种预留孔等。
4.2 预埋件防腐要求4.2.1预埋件外露部分要进行相应的防腐处理，其中接触网支柱预埋螺栓基础面以下150mm及外露部分范围采用多元合金共渗＋达可乐＋封闭层处理；支座预埋钢板、防落梁预埋钢板及接触网预埋钢板采用多元合金共渗或渗锌＋封闭层处理；防落梁挡块及除接触网支柱预埋螺栓以外的其它螺栓采用渗锌处理。
4.2.2 防腐处理要满足渗层厚度≥50μm，达可乐涂层厚度6～8μm，封闭层厚度5～8μm。
其防腐涂层工艺及检验方法应满足TB/T3274-2011《铁路混凝土梁配件多元合金共渗防腐技术条件》《钢铁制作粉末渗锌》JB/T5067-99、《钢铁制作多元合金共渗》Q/SOJC4-2005、《锌洛涂层技术条件》GB/T18684-2002、《磁性金属基体上磁性厚度测量磁性法》GB/T4956-2003、《人造气氛中的腐蚀试验、盐雾试验》GB/T10125-2012。
预埋件作业指导书
预埋件作业指导书一、预埋件作业概述预埋件作业是指在混凝土浇筑时预先埋入钢筋或其他金属构件，将它们与混凝土一同固定起来，以达到加强结构或实现特定功能的目的。
预埋件工作是建筑工程中不可或缺的一环，它涉及到彩钢板用在建筑物中的各种配套构件设计与制作、钢筋骨架的布置、混凝土灌注过程以及后续处理等多个环节，因此需要工程师和施工人员在设计和施工过程中做好各项准备工作，确保预埋件的质量和效果。
二、预埋件种类及其特点1.标准型预埋件：标准型预埋件是最常见的一种，它通常由钢筋、螺纹钢管等构件组成，能够提供较好的强度和耐久性，适用于各种建筑工程中的预埋工作。
2.花式预埋件：花式预埋件则是根据特定需求和设计要求进行制作的，在材料和形状上与标准型预埋件有所不同，通常应用于一些特殊场合。
3.镶嵌型预埋件：这种预埋件是在隔墙、隔板或者其他具有相对固定角度和位置的构件中安装的，制作时需要对它们与墙体或者其他构件进行精确测量和布局，确保其位置和角度精准。
4.外露型预埋件：这种预埋件通常在外墙或屋顶等部位使用，需要考虑其外观美观和气密性，因此还需要与防水层和保温层相匹配。
三、预埋件施工流程1.预埋件设计：在进行预埋件工作前，需要进行周到的设计，包括预埋件的种类、位置、数量和规格等。
2.预埋件制作：根据预埋件的设计要求，对材料进行加工和制作，以保证预埋件的质量和精度。
3.预埋件安放：将预制的预埋件按照设计要求、位置预先安放于定型板上面，然后进行钢筋绑扎工作。
4.混凝土浇筑：在安装好预埋件后，开始进行混凝土浇筑。
5.预埋件处理：浇筑完成后，需要进行预埋部件的处理和清理，包括清理杂物、修整预埋件外露部分等等。
四、预埋件施工注意事项1.预埋件要统一标准：在预埋件设计和制作过程中，要确保预埋件符合统一标准，以便在安装和浇筑过程中保证成果。
2.预埋件的定位要准确：预埋件在定位时，要准确计算位置和角度，避免因测量错误或设计失误造成浪费或后续工作难以进行。
预制箱梁预埋件作业指导书
预制箱梁预埋件作业指导书预制箱梁预埋件作业指导书1.⽬的明确预制箱梁预埋件作业的⼯艺流程、操作要点和相应的⼯艺标准，指导、规范预制箱梁预埋件施⼯。
2.适⽤范围适⽤于XXX标预制箱梁预埋件施⼯。
3.作业准备（1）施⼯前，由总⼯程师组织相关职能部门对预制箱梁图纸进⾏学习、会审。
（2）明确箱梁预埋件种类及相关质量要求，加⼯技术标准。
（3）组织相关作业⼈员进⾏技术交底和安全技术交底，对参加作业⼈员进⾏上岗前技术培训，考核合格后上岗。
（4）所有设备、⼯装等均已准备就绪。
（5）所有预埋件进场后经检验合格后⽅可使⽤。
4.劳⼒组织（1）劳动⼒组织⽅式：采⽤施⼯班组模式。
（2）施⼯⼈员应结合梁场确认的施⼯⽅案、机械、⼈员组合、⼯期要求进⾏合理配置。
表4-1：预埋件安装⼈员配备表5.表5-1预埋件安装设备机具配置表6.（1）⽀座预埋钢板、套筒、螺栓；（2）防落梁预埋钢板、套筒、螺栓；（3）接触⽹⽀柱基础和下拉锚线基础预埋钢筋、钢板、螺栓；（4）综合接地端⼦；（5）电缆上桥预埋槽道；（6）伸缩缝预埋钢板；（7）检查孔爬梯预埋套筒；（10）通风孔、泄⽔孔、吊装孔、静载孔等预留孔。
7.预埋件要求7.1⽀座预埋钢板、套筒预制箱梁架设桥梁所处地震动峰值为0.1g，因此双线32m预制箱梁与⽀座配套预埋钢板尺⼨为860mm*670mm*20mm，双线24m预制箱梁与⽀座配套预埋钢板尺⼨为790mm*600mm*20mm，单线32m预制箱梁与⽀座配套预埋钢板尺⼨为750mm*560mm*20mm，单线24m预制箱梁与⽀座配套预埋钢板尺⼨为720mm*530mm*20mm。
7.2防落梁预埋钢板、套筒双线32m预制箱梁防落梁预埋钢板尺⼨为740mm*480mm*24mm，双线24m预制箱梁防落梁预埋钢板尺⼨为740mm*480mm*24mm，单线32m预制箱梁防落梁预埋钢板尺⼨为590mm*480mm*24mm，单线24m预制箱梁防落梁预埋钢板尺⼨为590mm*480mm*24mm。
预埋件安全作业指导书
预埋件安全作业指导书预埋件是建筑施工中常用的一种构件，可以用于钢筋混凝土结构中，起到连接和加强作用。
但是，如果安装不当，将会对整个建筑的安全性造成威胁。
因此，在进行预埋件安装前，需要严格按照规范进行施工操作，保证施工过程和施工质量的安全可靠。
一、施工前准备安装预埋件前，需要进行充分的施工前准备。
主要包括以下几方面内容：1.施工组织设计在施工前，应编制详细的施工组织设计图纸，明确施工方法、工期计划、材料设备、人员配置、安全措施等，制定全面的施工方案，明确各项工作任务和责任，确保施工有序进行。
2.材料准备在安装预埋件前，需按照设计要求预备所需原材料，包括预埋件、水泥、砂子、石料等材料，以及所需施工设备，如吊装设备、打钩器等工具。
3.人员培训在施工前，要对施工人员进行必要的培训，包括安全操作规程、预埋件安装规范、打结技巧等方面的培训，确保所有涉及施工的人员都具备必要的安全意识和技能。
4.现场勘测在进行预埋件安装施工前，需要对现场进行认真勘测，根据设计要求进行测量和布置，确保预埋件安装位置准确、符合设计要求。
二、安装预埋件的基本流程安装预埋件的基本流程如下：1.检查预埋件尺寸和数量在安装预埋件前，需要对预埋件的尺寸和数量进行检查，确保预埋件符合设计要求，数量准确无误。
2.清理预埋件孔口在进行预埋件安装前，需清理预埋件孔口，使其干净无零碎物品，确保预埋件安装牢固可靠。
3.调整预埋件位置和水平度安装预埋件前，要根据设计图纸要求，调整预埋件的位置和水平度，使之符合要求，确保安装牢固可靠。
4.安装预埋件将预埋件放入孔口中，用铁丝钩住预埋件，再用吊装设备将其核准到位，确保预埋件的深度和位置符合设计要求。
5.灌注混凝土在安装预埋件后，需要用水泥砂浆将预埋件孔口灌注混凝土，使其紧密固定在混凝土结构中。
三、预埋件安全注意事项要保证预埋件在施工中安装过程的安全可靠，需要遵循以下注意事项：1.施工人员必须经过专门培训安装预埋件的施工人员必须经过专门培训，具备安全操作规程、预埋件安装规范、打结技巧等方面的知识和技能，确保施工安全可靠。
ZTGZZYFJ-062预埋件作业指导书
预埋件制作安装作业指导书1 目的为了使预埋件制作安装施工作业流程规范化并符合质量安全要求，特制定本作业标准。
2 范围本标准适用于本公司所实施的房建工程预埋件制作安装施工作业过程控制。
3 术语定义无。
4 职责4.1 各项目对预埋件制作安装作业的进度进行控制。
4.2安质部负责对预埋件制作安装作业人员进行安全三级教育，并在施工过程中对作业行为进行安全监督。
4.3工程部负责对预埋件制作安装作业人员进行技术交底，并在施工过程中对施工质量进行监督和控制，并留好相关影像资料。
4.4合约部对预埋件制作安装的工程量进行确认，并做好对内对外的验工。
4.5资料室负责做好预埋件制作安装的过程资料和验收资料。
4.6实验室做好原材料检验批的报检及资料整理工作。
4.7施工作业人员按照本标准进行预埋件的制作、安装作业过程控制。
5 作业流程图6 作业标准6.1准备阶段6.1.1 现场勘查6.1.1.1了解设计情况，熟悉现场实际情况。
6.1.1.2检查拟作业时间段的气候是否满足预埋件制作安装的要求，是否存在天气异常引起的无法进行焊接作业或焊接作业存在较大的质量和安全隐患。
6.1.1.3检查预埋件制作安装作业与其他工种、工序的穿插关系，明确有关穿插施工中的质量、安全控制要求。
6.1.1.4检查预埋件安装部位涉及的结构构件尺寸、定位是否满足要求，是否存在受受力钢筋等影响无法安装，是否存在安装定位部位与其他矛盾不一致。
6.1.1.5检查预埋件的材料现场运输通道是否满足要求，并明确有关大型预埋件的吊装作业安装操作要求。
6.1.1.6认真贯彻合理施工顺序，混凝土结构内的预埋件应穿插在钢筋、模板安装期间安装、固定到位，在混凝土浇筑前纳入钢筋分部工程隐蔽验收，符合要求方可进行下道工序施工。
6.1.2预埋件进场预埋件可采取现场制作或厂家制作、半成品进场。
预埋件原材料或半成品进场后应堆放在指定地点，并采取有效措施进行保护。
6.1.3预埋件检验6.1.3.1预埋件原材料进场后应按设计要求进行预埋件的制作。
埋件安装安全作业指导书标准版本
文件编号：RHD-QB-K5412 （管理制度范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX埋件安装安全作业指导书标准版本埋件安装安全作业指导书标准版本操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1 目的为了规范闸门埋件安装过程中的作业行为，防止安全事故的发生，有效保障施工现场相关人员的职业安全健康和施工机械及永久设备的安全，特制定本作业指导书。
2 使用范围本作业指导书适用于：闸门、拦污栅、钢衬等水工金结埋件的安装。
3 闸门埋件安装流程图及说明4 危险源辨识见附表1-15 风险评价见附表1-26 闸门埋件安装控制措施6.1 一般控制措施6.1.1新进场人员必须接受入场前安全教育，并经过考试合格后方可上岗。
6.1.2 施工人员应按规定劳保着装，并佩戴好必要的安全防护用具。
6.1.3 特种作业人员必须持证上岗，非特种作业人员不得从事特种作业。
6.1.4 施工人员应严格遵守安全操作规程及相关安全管理规定，正确选择和使用工器具，服从安全人员的管理。
6.1.5安全人员应坚持现场巡视，发现违规必须及时制止和处理。
6.1.6 施工人员发现隐患后，应积极进行整改，无法解决的应及时向上级报告。
6.17 施工设备、工器具等应定期检查、维护和保养。
6.1.8 施工作业前应编制《闸门埋件安装作业指导书》，做好安全技术交底工作，并按要求做好记录。
6.1.9 高处作业必须系好安全带，并尽量遵循高挂低用的原则，其栓挂位置应安全可靠。
6.1.10 工作行灯必须采用36伏以下安全电压，并绝缘良好。
6.1.11 由土建单位搭设移交的施工排架，在使用前应由上级施工管理部门组织土建、金结等单位及相关部门联合参加验收，合格后共同签字办理交接。
若施工中需对排架进行改动，必须由技术部门出具技术方案和说明，报上级部门批准后方可实施。
建筑行业预埋件作业指导书
建筑行业预埋件作业指导书
1.0 目的：
保证预埋件及时、准确地制作安装，确保下一步安装工程顺利进行。
2.0 适用范围：
适用于公司下属各工程项目的所有预埋件的施工。
3.0 流程：
↑
↓
4.0 职责：
4.1 项目部材料组负责预埋件所须材料的采购与发放，并
登记造册。
4.2 各施工班组负责预埋件的制作、安装。
4.3 项目技术人员负责预埋件放线及制作安装交底。
质检
员负责埋件安装后检查、验收。
5.0 施工程序：
5.1 施工准备：
5.1.1 按设计图纸准确备料，领会设计意图；
5.1.2 检查施工程序是否已采购该埋件材料。
5.2 放线：
5.2.1 埋件安装前的各道工序确已完成；
5.2.2 放线位置准确到位。
5.3 制作：
制作尺寸、数量要按设计或规范要求。
5.4 安装、固定：
安装时要看清位置，将其焊接固定在周围钢筋上，
保证砼浇筑时不移位、变形。
6.0 注意事项：
埋件安装后，要认真落实自检程序，质安科要全面检查，不得漏放、错放。
2.基础预埋件安装作业指导书
广州地铁六号线一期东标段供电系统安装工程基础预埋件安装作业指导书编制：审核：批准：编制单位：广州轨道交通六号线供电工程项目部编制日期：2012.071适用范围、特点本作业指导书只适用于地铁变电所基础预埋件的安装。
2适用标准、规范及工艺要求2.1 施工技术标准《广州市轨道交通六号线（浔峰岗至香雪）供电系统安装工程施工质量验收标准》2.2 工艺要求（1）混凝土浇注完成后， 36kV GIS 基础框架高出装修层 1~3mm，其余预埋件顶面与装修地面平齐。
两预埋槽钢或导轨间的平行度及平直度不大于 1mm/m，全长范围内总误差不大于 2mm。
预埋件与相应安装设备间的接触面应平整。
（2）槽钢或导轨与其相应固定件间、组成导轨的各个部件间的接触面平整，焊接牢靠。
（3）预埋件表面除锈后进行防腐处理，先涂一遍防锈漆，再涂两遍富锌漆。
（4）设备连续布置时，基础预埋件应焊接成连续整体，整体框架设置两处接地扁钢（除直流设备基础预埋件外），扁钢与预埋件牢固焊接。
该接地扁钢就近经变电所设备开孔引至电缆夹层，夹层内外露长度不小于150mm，引出端设Φ12 螺栓接孔。
（5）预埋件的固定螺栓采用不锈钢膨胀螺栓。
3资源配置⑴劳动力组织由预埋组人员进行施工，每 1 组的人员配置见下表：序号人员名称人数工作内容1技术1负责施工技术、质量、安全2领工员1劳动力组织协调3工人3基础预埋件安装4电焊工1焊接工作合计6⑵安装机具准备，见下表：序号名称规格单位数量1电焊机BX3-500台1 2水准仪DES3-E台1 3冲击电钻HILTI台1 4水平尺把2 5钢卷尺5m/50m把6/1 6电工工具套5 7电源配电箱个1 8氧焊工具套1 9墨斗个1 10板尺1m杷1 11丝锥套1⑶材料准备，见下表：序号名称规格单位数量1设备基础预埋件各设备套实际2接地扁钢-50 × 5× 700根实际3绝膨胀螺栓带帽及M10× 60套实际垫圈M12× 804电焊条Φ 3.2kg实际4施工方法4.1 电缆支架安装施工工艺流程图施工准备加工预埋件预埋件安装自检和填写安装记录检验批混凝土浇注分项工程验收4.2 主要施工方法及步骤⑴加工预埋件按照施工图加工预埋件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：RHD-QB-K7341 （管理制度范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX
预埋件安全作业指导书
标准版本
预埋件安全作业指导书标准版本操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1 概述
混凝土施工中，常见的预埋件有止水、坝体排水管、坝内冷却水管、接缝灌浆预埋件、观测仪器、预埋铁件等。
施工中作业人员会接触熔热沥青、强力胶水（易燃品）和聚氯乙烯等塑料制品在热合连接时释放的有毒气体等。
3 预埋件加工
3.1 各种预埋管道的弯头在加工中，应根据钢管规格选择扳柱和挡板，谨防钢管反弹伤及作业人员。
3.2 预埋件丝口的车制，作业人员必须经过技
术培训，熟悉车床或机具的操作方法，操作时作业人员不得戴手套；使用切割机时，锯盘须加设护罩，并设置挡板，工作场所无易燃物。
3.3 各种沥青、麻丝等加工时，因遵守沥青作业安全要求（见第五节“3.沥青”）。
3.4 预埋件轧制成形设施（模具）的操作人员，上岗前须经过专门培训，掌握使用方法，并严格遵守。
3.5 聚氯乙烯等塑料材质的预埋件，在热加工和处理时，作业场所通风良好，必要时作业人员应佩戴防毒面具。
4 运输进场
4.1 使用吊机吊运预埋件时，应捆绑牢固，不得与其它物件混吊；小件吊运时须使用吊篮，以防在吊运中滑落；严禁在其它吊运的物件中夹带。
4.2 采用人工由低处向高处传送预埋件时，一般每次传送一根（件），多根（件）一起传送时，应绑扎结实，并用绳子扣牢提吊，传送人员不得处在被送物件的下方。
4.3 从高处向低处传送预埋件时，禁止溜放、滚放或丢掷；熔热沥青的运送必须遵守其相关要求。
5 预埋件安装
5.1 安装
5.1.1 一切预埋件的安装必须牢固稳妥，充分考虑到在后续施工中作业人员的攀、踩，以及浇筑混凝土过程下料时的冲击等，谨防松脱伤人。
5.1.2 止水、止浆片的安装、焊接、清洁多为高空、高空临边部位，作业人员须系好安全带，作业部位下方要通知其他人员避让，并做好警戒。
5.1.3 预埋锚筋、吊环等，埋入部分表面不得有
油漆、污物、浮锈（水锈除外），在混凝土浇筑中和浇筑后凝固过程中，不得晃动或使预埋件受力。
5.1.4 随仓位上升的预埋件及其支撑架，在安装中不宜过高，以防在吊运材料或浇筑混凝土时被碰撞、钩挂。
5.2．预埋件的连接
5.2.1 紫铜止水焊接后，要待冷却后作业人员方可离开，以防其他人员触及后发生烫伤；止浆片等塑料材质的预埋件连接时，作业人员须戴防毒面罩。
5.2.2 使用强力胶水等易燃材料时，作业现场禁止各种火种，并在现场配备消防器材。
5.2.3 采用丝口连接的预埋件，必要时在接头处焊接帮条，以防施工中发生滑脱（钢筋计除外）。
5.3．沥青
5.3.1 熬沥青的炉、锅应设在离开建筑物和易燃
物20米以外避风处，并在附近备有足够的砂子、铁锹或灭火器等消防设备。
沥青炉、锅应有防雨棚、安全警示标志。
5.3.2 熬沥青的炉、锅应支撑牢固、稳定，高度适当，不准用薄铁皮或劣质、损坏的炉、锅、桶等容器熬沥青。
5.3.3 熬沥青的炉、锅、桶盛装不得超过容量的2/3。
5.3.4 参加沥青工作人员，应穿戴工作服、口罩、手套、胶靴等，必要时应戴防毒面罩。
凡患皮肤病、结核病以及对沥青有过敏的人员，不得从事沥青工作。
熬沥青的工作人员，中途应适当休息，吸收新鲜空气，以防中毒，沥青熬制人员不得加班加点。
5.3.5 熬沥青场所应配备温度计，严格控制沥青温度。
5.3.6 熬炒沥青时，火不能过急、过大，火苗不能外扬，要派专人看守，不准擅自离开工作岗位，下班或工作完成后，必须将火彻底熄灭，才能离开。
5.3.7 使用电流加热炉熬沥青时，须安装漏电保护器，在盛、舀沥青时，须关闭电源。
下班或工作完成后，必须将电源关闭。
电路发生故障时，必须请专业电工检查、修理。
5.3.8 使用铁桶熬沥青时，桶上部应开排气孔，桶口应设挡板，以防溶热沥青穿出烫伤人，熬时温度不宜过高，并随时检查排气孔是否畅通。
5.3.9 运送溶热的沥青，应当使用桶装，然后用盖盖紧，装量不超过桶高的3/4；人工抬运时，道路应畅通无阻，防止摔倒，行走步调一致，放置平稳；上下运送时，宜采用绳子吊运，绳子要结实，并系牢固，吊运时下方人员应避让。
5.3.10 人工涂刷沥青，应备有冷水管，并戴上手套、口罩。
5.3.11 使用汽油喷灯涂刷沥青时，严禁将油洒在易燃物上，并特别注意防火。
5.3.12 煮、蘸沥青方木或板条时，严禁将方木或板条乱往沥青里丢，操作人员精神要集中，相互协调。
5.3.13 熬沥青预制块所用的掺合物，应按设计要求，事先烘干，然后熬制。
5.3.14 在向熔化的沥青里掺汽油、苯等易燃液体时，要离开熬制场所和其它火源至少10米。
5.3.15 在井内灌沥青前，应将井内铁器、木块等杂物清除干净后再灌，每次灌高不超过200cm，待第一层冷却后再灌第二层，依此类推。
6 检验（测）
6.1 对预埋设施进行检验（测）时，作业人员禁止攀爬模板、钢筋、外露拉条头等走捷径。
6.2 进入廊道等密闭处进行检验（测）时，作业人员要熟悉交通通道，佩带照明工具，不宜单独行动。
6.3 采用通水、放线锤方式对预埋、预留管道进行检验（测）时，要确保管道另一端出口处无任何人员、机电设备，如无法避让时，必须在出口处设置防护挡板；平时对管道的上口须加盖封闭。
7 其它要求
7.1 预埋件在加工、吊运、安装过程中，涉及特种作业的人员必须持证上岗。
7.2 预埋件的焊接、粘接等必须满足质量要求，并经检查合格。
7.3 精度要求较高的预埋件，安装后须采取可靠的保护措施，并设警示标志。
这里写地址或者组织名称
Write Your Company Address Or Phone Number Here。
