管内水流速推荐值
管道常用流速范围
注：表中P为管道进口段得流体之压力（绝对压力）。
2、1管道内各种介质常用流速范围
管道内各种介质常用流速范围见表2、1，表中管道得材质除注明外，一律为钢。
该表中流速为推荐值。
2、2管道压力降控制值
管道压力降控制值见表2、2-1与表2、2-2、该表中压力降值为推荐值。
注①
续表2、1
续表2、1
续表2、1
续表2、1
注：①本表所列流速，在选用时还应参照相应得国家标准。
②氧气流速应参照《氧气站设计规范》（GB 50030-91）
③氢气流速应参照《氢氧站设计规范》（GB 50177-93）
④乙炔流速应参照《乙炔站设计规范》（GB 50031-91）
表2、2-1一般工程设计管道压力降控制值
续表2、2-1
表2、2-2每100m管道得压力降控制值（△P r100）。
管道常用流速范围
注：表中P为管道进口段的流体之压力（绝对压力）。
2.1管道内各种介质常用流速范围管道内各种介质常用流速范围见表2.1，表中管道的材质除注明外，一律为钢。
该表中流速为推荐值。
2.2管道压力降控制值管道压力降控制值见表2.2-1和表2.2-2.该表中压力降值为推荐值。
表2.1 常用流速的范围注①注：①本表所列流速，在选用时还应参照相应的国家标准。
②氧气流速应参照《氧气站设计规范》（GB 50030-91）③氢气流速应参照《氢氧站设计规范》（GB 50177-93）④乙炔流速应参照《乙炔站设计规范》（GB 50031-91）表2.2-1一般工程设计管道压力降控制值管道类别最大摩擦压力降KPa/100m 总压力降KPa 压缩机出口管14-20蒸汽按进口压力的3%表2.2-2每100m管道的压力降控制值（△P r100）介质管道种类压力降KPa输送气体的管道负压管道P≤49KPa 1.13 49＜P≤101KPa 1.96 通风机管道P=101KPa 1.96 压缩机的吸入管道101＜P≤111KPa 1.960.00111KPa＜P≤0.45MPa 4.5P＞0.45MPa 0.01P 压缩机的排出管和其他压力管道P≤0.45MPa 4.5P＞0.45MPa 0.01P 工艺用的加热蒸汽管道P≤0.3MPa 100.3＜P≤0.6MPa 150.6＜P≤1.0MPa 20输送液体的管道自流的液体管道 5.0泵的吸入管道饱和液体10.0-11.0不饱和液体20.0-22.0 泵的排出管道流量小于150m³/h45.0-50.0流量大于150m³/h45.0环冷却水管道30.0。
管道常用流速范围
注：表中P为管道进口段的流体之压力（绝对压力）。
管道内各种介质常用流速范围
管道内各种介质常用流速范围见表，表中管道的材质除注明外，一律为钢。
该表中流速为推荐值。
管道压力降控制值
管道压力降控制值见表和表.该表中压力降值为推荐值。
表常用流速的范围注①
注：①本表所列流速，在选用时还应参照相应的国家标准。
②氧气流速应参照《氧气站设计规范》（GB 50030-91）
③氢气流速应参照《氢氧站设计规范》（GB 50177-93）
④乙炔流速应参照《乙炔站设计规范》（GB 50031-91）
表一般工程设计管道压力降控制值
表每100m管道的压力降控制值（△P。
管道常用流速范围
*
注：表中P为管道进口段的流体之压力（绝对压力）。
管道内各种介质常用流速范围
管道内各种介质常用流速范围见表，表中管道的材质除注明外，一律为钢。
该表中流速为推荐值。
管道压力降控制值
管道压力降控制值见表和表.该表中压力降值为推荐值。
表常用流速的范围注①
续表
续表
~
续表
续表
'
注：①本表所列流速，在选用时还应参照相应的国家标准。
②氧气流速应参照《氧气站设计规范》（GB 50030-91）
③氢气流速应参照《氢氧站设计规范》（GB 50177-93）
④乙炔流速应参照《乙炔站设计规范》（GB 50031-91）
表一般工程设计管道压力降控制值
续表
100m管道的压力降控制值（△P r100）
表每。
管道推荐流速
管内水流速推荐值（m/s）
管径mm
15
20
25
32
40
50
65
80
闭式系统
0.4-0.5
0.5-0.6
水泵进、出管流速推荐值（m/s）
管径mm
d＜250
250≤d＜1000
1000≤d＜1600
d≥1600
吸入管内流速
1～1.2
1.2～1.6
1.5～2.0
1.5～2.0
出水管内流速
1.5～2.0
2.0～2.5
2.0～2.5
2.0～3.0
0.6-0.7
0.7-0.9
0.8-1.0
0.9-1.2
1.1-1.4
1.2-1.6
开式系统
0.3-0.4
0.4-0.5
0.5-0.6
0.6-0.8
0.7-0.9
0.8-1.0
0.9-1.2
1.1-1.4
管径mm
100
125
150
200
250
300
350
400
闭式系统
1.3-1.8
1.5-2.0
1.6-2.2
1.8-2.5
1.8-2.6
1.9-2.9
1.6-2.5
1.8-2.6
开式系统
1.2-1.6
1.4-1.8
1.5-2.0
1.6-2.3
1.7-2.4
1.7-2.4

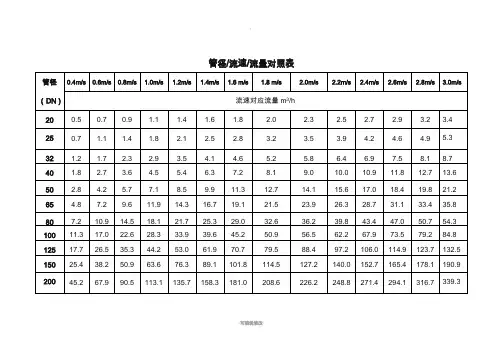

管道流量流速表
管径/流速/流量对照表管径（DN）0.4m/s 0.6m/s 0.8m/s 1.0m/s 1.2m/s 1.4m/s 1.6 m/s 1.8 m/s 2.0m/s 2.2m/s 2.4m/s 2.6m/s 2.8m/s 3.0m/s流速对应流量m3/h20 0.5 0.7 0.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4 25 0.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.3 32 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.9 7.5 8.1 8.7 40 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.1 9.0 10.0 10.9 11.8 12.7 13.6 50 2.8 4.2 5.7 7.1 8.5 9.9 11.3 12.7 14.1 15.6 17.0 18.4 19.8 21.2 65 4.8 7.2 9.6 11.9 14.3 16.7 19.1 21.5 23.9 26.3 28.7 31.1 33.4 35.8 80 7.2 10.9 14.5 18.1 21.7 25.3 29.0 32.6 36.2 39.8 43.4 47.0 50.7 54.3 100 11.3 17.0 22.6 28.3 33.9 39.6 45.2 50.9 56.5 62.2 67.9 73.5 79.2 84.8 125 17.7 26.5 35.3 44.2 53.0 61.9 70.7 79.5 88.4 97.2 106.0 114.9 123.7 132.5 150 25.4 38.2 50.9 63.6 76.3 89.1 101.8 114.5 127.2 140.0 152.7 165.4 178.1 190.9 200 45.2 67.9 90.5 113.1 135.7 158.3 181.0 208.6 226.2 248.8 271.4 294.1 316.7 339.3250 70.7 106.0 141.4 176.7 212.1 247.4 282.7 318.1 353.4 388.8 424.1 489.5 494.8 530.1 300 101.8 152.7 208.6 254.5 305.4 386.3 407.1 488.0 508.9 589.8 640.7 661.6 712.5 763.4 350 138.5 207.8 277.1 346.4 415.6 484.9 554.2 623.4 692.7 762.0 831.3 900.5 989.8 1089. 400 181.0 271.4 381.9 462.4 542.9 633.3 723.8 814.3 904.8 995.3 1085.1176.1286.1357.管径流速推荐值m/s：（DN）20 25 32 40 50 65 80 100 125 150 200 250 300 350 400闭式系统0.5-0.6 0.6-0.7 0.7-0.9 0.8-1 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 1.6-2.2 1.8-2.5 1.8-2.6 1.9-2.9 1.6-2.5 1.8-2.6 开式系统0.4-0.5 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 1.5-2.0 1.6-2.3 1.7-2.4 1.7-2.4 1.6-2.1 1.8-2.32 管道内流体常用流速范围和一般工程设计中的压力降控制值2.1 管道内各种介质常用流速范围管道内各种介质常用流速范围见表2.1。
空调水系统管径的确定方法
空调水系统管径的确定方法
目前设计软件都能直接计算出管径，在水系统中，管内水流速一般按推荐值选用经试算确定其管径。
如果是计算出来的就按照600KW*同时使用系数来确定室外机功率，也知就是600KW*0.8=480KW，室内末端选型参照一般我选型是按照设备样板打0.8折左右的修正选型，水管管径按所有末端合计的流量、流速、冷量确定。
水管管径d由下式确定：
式中
m w-----------水流量, m³/s
v------------水流速, m/s
我们建议，水系统中管内水流速按表一中的推荐值选用，经试算来确定其管径，或按表二根据流量确定管径。
表一、管内水流速推荐值（m/s）
表二、水系统的管径和单位长度阻力损失。
水系统中水流速的推荐值
水系统中水流速的推荐值查表确定冷冻水管管径冷凝水管径的简易确定方法注：1. 做冷凝水主管是应考虑脏堵问题，最小不小于ND32。
2. 应合理考虑坡度，从设备接出的支管保证0.01，主管保证0.005。
空调冷热水管最小保温厚度表（mm ）管径DN ≤20 25-32 40-50 70 80 100-125 150 ≥200 橡胶保温 室内 27.5 30 32 35 35 38 38 41 室外 35 35 38 41 41 44 47 47 玻璃棉绝热管壳室内 30 30 40 40 45 45 45 50 室外4040455055556060注：1、仅适用于江苏和上海夏热冬冷地区，管内水温为7—65℃。
2、20℃是橡塑的导热系数04.0≤λ(W/m.k),湿阻因子小于8003.、20℃是离心玻璃棉管壳的导热系数042.0≤λ(W/m.k),密度为64Kg/m 3铜管保温建筑物冷负荷估算指标1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q 为制冷主机制冷量)2.1~15.1(1.1635)-(4.5Q(Kw)/h)L(m 3⨯⨯=2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q 为建筑没有考虑同时使用率情况下的总冷负荷。
1.1635)-(4.5Q(Kw)/h)L(m 3⨯=水泵的选择注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~7mH2O ；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O ； （据体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O ；4.分水器、集水器水阻力：一般一个为3mH2O ；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O ；综上所述，冷冻水泵扬程为26~35mH2O ，一般为32~36mH2O 。
管道流速常用值推荐
1. 生活给水管道流速：摘自《建筑给排水设计规范》GB 50015-20033.6.9 生活给水管道的水流速度，宜按表3.6.9采用。
表3。
6。
9 生活给水管道的水流速度（也是参考5.5.8规定。
）表5.5.8 水管道的流速以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：生活或生产给水管道，不宜大于 2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；消火栓系统，消防给水管道，不宜大于2.5m／s；自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s 以内。
2. 室外消防给水管流速：摘自《石油化工企业设计防火规范》GB 50160—92第7.3.14条工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。
独立的消防给水管道的流速，不宜大于5m／s。
3.自动喷水灭火系统给水管流速：摘自《自动喷水灭火系统设计规范》GB GB 50084—20019. 2 管道水力计算9. 2. 1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。
9. 2. 1条文说明：采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。
采用较高的管道流速，不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。
原规范中关于“管道内水流速度可以超过5m／s，但不应大于10m／s”的规定．是参考下述资料提出的：我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m／s；铸铁管为3m ／s。
4. 给水水泵房：1.消防水池补给水管流速：摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点：2 补水量应经计算确定，且补水管的设计流速不宜大于2.5m／s；2. 给水泵进出水管流速：摘自《室外给水规范GB 50013-2006》：6.3.1 水泵吸管及出水管的流速，宜采用下列数值；1 吸水管直径小于250mm时，为1.0～1.2m／s；直径在250～1000mm时，为1.2～1.6m／s；直径大于1000mm时，为1.5～2.0m／s。
水管流速 管径流速推荐安全值 界限流量一览表(苍松参考)
一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
进水管常取1.8m/s，反冲洗管可去2.5m/s。
HKD管径流速推荐安全值管径闭式管路开式管路20 0.5-0.6 0.4-0.5 25 0.6-0.7 0.5-0.6 32 0.7-0.9 0.6-0.8 40 0.8-1 0.7-0.9 50 0.9-1.2 0.8-1.0 65 1.1-1.4 0.9-1.2 80 1.2-1.6 1.1-1.4 100 1.3-1.8 1.2-1.6 125 1.5-2.0 1.4-1.8 150 1.6-2.2 1.5-2.0 200 1.8-2.5 1.6-2.3 250 1.8-2.6 1.7-2.4 300 1.9-2.9 1.7-2.4 350 1.6-2.5 1.6-2.1 400 1.8-2.6 1.8-2.3界限流量一览表经济流量（m3/s）经济流量（m3/h）经济流速（m/s）管径最低最高最低最高最低最高100 0.00 0.01 0 40 0.00 1.40 150 0.01 0.03 40 90 0.62 1.42 200 0.03 0.05 90 184 0.80 1.62 300 0.05 0.11 184 403 0.72 1.59 400 0.11 0.23 403 835 0.89 1.85 600 0.23 0.51 835 1822 0.82 1.79 800 0.51 0.89 1822 3211 1.01 1.78 1000 0.89 1.39 3211 5015 1.14 1.77 1200 1.39 2.01 5015 7250 1.23 1.78 1400 2.01 2.76 7250 9932 1.31 1.79 1600 2.76 3.63 9932 13064 1.37 1.81 1800 3.63 4.63 13064 16664 1.43 1.82 2000 4.63 5.49 16664 19764 1.47 1.75 2100 5.49 6.09 19764 21920 1.59 1.76 2200 6.09 6.72 21920 24199 1.60 1.77 2300 6.72 7.39 24199 26597 1.62 1.78 2400 7.39 8.43 26597 30330 1.63 1.86 2600 8.43 9.96 30330 35867 1.59 1.882800 9.96 11.64 35867 41908 1.62 1.89 编制说明:1、此表根据广州市自来水公司97年底钢管结算价格，97年平均电费，管网折旧率，工改大修提成率等编制的。
管道常用流速范围
注:表中Ｐ为管道进口段得流体之压力(绝对压力)、
２、1管道内各种介质常用流速范围
管道内各种介质常用流速范围见表2。
1,表中管道得材质除注明外,一律为钢、该表中流速为推荐值。
2。
２管道压力降控制值
管道压力降控制值见表2、2－１与表２.2-2.该表中压力降值为推荐值、
注①
续表2。
1
续表２.1
续表2、1
续表2、１
注:①本表所列流速,在选用时还应参照相应得国家标准。
②氧气流速应参照《氧气站设计规范》(GＢ50030—９1)
③氢气流速应参照《氢氧站设计规范》(GＢ5017７－93)
④乙炔流速应参照《乙炔站设计规范》(ＧＢ 5０031-９1)
表2、2—1一般工程设计管道压力降控制值
续表2。
2-1
表2。
2—2每１00m管道得压力降控制值(△P r1０0)。
水系统中水流速的推荐值
水系统中水流速的推荐值查表确定冷冻水管管径冷凝水管径的简易确定方法注：1. 做冷凝水主管是应考虑脏堵问题，最小不小于ND32。
2. 应合理考虑坡度，从设备接出的支管保证0.01，主管保证0.005。
空调冷热水管最小保温厚度表（mm ）管径DN ≤20 25-32 40-50 70 80 100-125 150 ≥200 橡胶保温 室内 27.5 30 32 35 35 38 38 41 室外 35 35 38 41 41 44 47 47 玻璃棉绝热管壳室内 30 30 40 40 45 45 45 50 室外4040455055556060注：1、仅适用于江苏和上海夏热冬冷地区，管内水温为7—65℃。
2、20℃是橡塑的导热系数04.0≤λ(W/m.k),湿阻因子小于8003.、20℃是离心玻璃棉管壳的导热系数042.0≤λ(W/m.k),密度为64Kg/m 3铜管保温建筑物冷负荷估算指标1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q 为制冷主机制冷量)2.1~15.1(1.1635)-(4.5Q(Kw)/h)L(m 3⨯⨯=2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q 为建筑没有考虑同时使用率情况下的总冷负荷。
1.1635)-(4.5Q(Kw)/h)L(m 3⨯=水泵的选择注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~7mH2O ；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O ； （据体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O ；4.分水器、集水器水阻力：一般一个为3mH2O ；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O ；综上所述，冷冻水泵扬程为26~35mH2O ，一般为32~36mH2O 。
