二次元点检表
二次元操作说明书
仪器名称2D投影仪仪器编号TY-012007.9.11文件编号量测精度 0.001 mm 量测特性尺寸测量1/1文件版次A0项次12345671234567修订记录内容日期核准：审核: 制定：未经培训人员不得擅自使用。
在移动产品时，避免碰撞及摔落。
苏州锜达电子有限公司二次元操作说明书禁止频繁开关2D投影仪电源。
注意事项制定日期文件页次的交点分别于X、Y方向画一条直线（根据网格的实际长度）。
直线画完后在弹出的对话框输入直线代表的实际网格长度，点击确定。
产品量测完成后要将量测台面擦拭干凈,并将横纵座标调节回中间位置。
量测完成将下光灯调节到最暗后关闭光源调节器，关闭电脑。
操作方法每天按时对仪器进行点检，并据实填写《2D投影仪点检表》。
使用时,应有校验合格标签，不得随意调整已设定比例尺大小。
夹具或磁规)。
每年对仪器进行一次保养（由厂商保养）。
使用前擦拭清洁工件放置平台与产品油污。
打开主机电源，打开光源调节器；使用前先确定参考面或相应治具(块规、选择量测物镜的倍率；倍率越大，测量精度越高。
图像综合质量调整，使图像的亮度、对比度边缘锐角达到最清晰为OK。
设定比例尺。
选择电脑菜单中的参数点击设定图面比例尺再点手动以网格里测量工件，具体量测方法参照《2D投影仪使用说明书》。
主机电源光源开关UPS 电源图像调整上光灯旋钮X 轴移动旋钮图六、绘图尺寸测量下光灯旋钮物镜倍率调节Y 轴移动旋钮图一、打开主机电源图三、选择量测倍率图二、打开光源开关图五、设定量测比例尺图四、调节量测产品。
二次元点检表
5月
日 期 1 2 3 4 5 6 7 8 9
编号：XS-C-11 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
10111213141516171819202122232425262728293031点检项目1温度2湿度3镜头无灰尘油污无破损4xyz三轴移动正常无异响5灯泡无烧坏6测量软件正常无错误信息7精度点检8异常内容描述9点检人签名10确认人签名备注
二次元点检表
2013年
点检项目 1、温度 2、湿度 3、响 5、灯泡无烧坏 6、测量软件正常， 无错误信息 7、精度点检 8、异常内容描述 9、点检人签名 10、确认人签名 备注：1、日常点检由品质组长指定人员在每天8：00-9：00进行； 2、第1、2两项真实记录有、检测室当时的温度、湿度；第3-6项，检查合格用“√”表示，检查不合格用“×”表示；第7项用20mm一级块规 测量X、Y轴，公差±0.01，在公差范围内的用O表示，在公差范围外的用X表示；第1-7项点检有异常记录于第8项，并及时通知品质组长； 3、点检完毕点检人在第9项签名，确认人在第10项签名（确认人需由品质组长确认）。

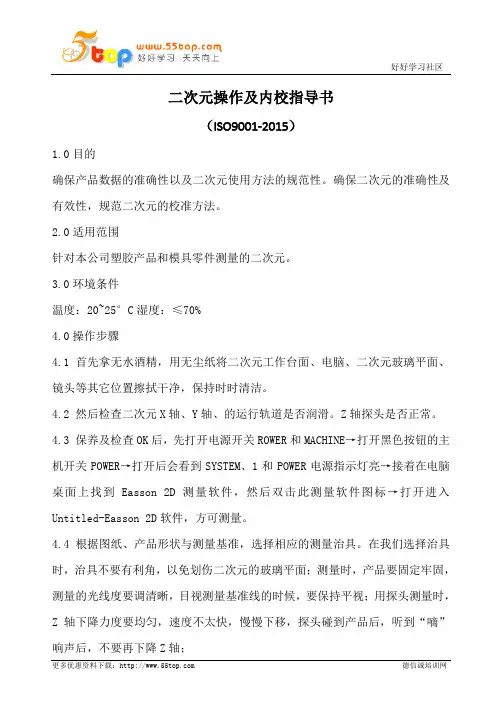

二次元操作及内校指导书
二次元操作及内校指导书（ISO9001-2015）1.0目的确保产品数据的准确性以及二次元使用方法的规范性。
确保二次元的准确性及有效性，规范二次元的校准方法。
2.0适用范围针对本公司塑胶产品和模具零件测量的二次元。
3.0环境条件温度：20~25°C湿度：≤70%4.0操作步骤4.1首先拿无水酒精，用无尘纸将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁。
4.2 然后检查二次元X轴、Y轴、的运行轨道是否润滑。
Z轴探头是否正常。
4.3 保养及检查OK后，先打开电源开关ROWER和MACHINE→打开黑色按钮的主机开关POWER→打开后会看到SYSTEM、1和POWER电源指示灯亮→接着在电脑桌面上找到Easson 2D测量软件，然后双击此测量软件图标→打开进入Untitled-Easson 2D软件，方可测量。
4.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候，要保持平视；用探头测量时，Z轴下降力度要均匀，速度不太快，慢慢下移，探头碰到产品后，听到“嘀”响声后，不要再下降Z轴；4.5 最后我们测量完产品时，保存和记录好数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
4.6 二次元关机顺序，先关掉测量软件，再将电脑关掉，最后把电源关掉。
5.0校准作业要求5.1校准条件温度：20~25°C 湿度：≤70%5.2标准件玻璃光标尺二次元校验片二次元校验球块规（0.5~100mm）编号：THG-015.3校准周期：1次/年5.4校准内容与方法5.4.1外观检查：二次元工作台和测量基准平面是否清洁，X、Y、Z轴运行是否无阻碍，确认标准器具在校准有效内，外观不存在影响测试结果的损伤。
5.4.2校准项目：项目标准值（mm）允许误差（mm）备注X轴、Y轴 1 ±0.0055 ±0.00510 ±0.00520 ±0.00550 ±0.005100 ±0.005150 ±0.005250 ±0.005300 ±0.005Z轴10 ±0.00520 ±0.00550 ±0.00580 ±0.0055.4.3校准方法A、将二次元工作台面、玻璃基准平面和标准器具擦拭干净，检查各开关是否工作无异常，确认OK后，打开二次元电源、主机、显示器、测量软件，将二次元灯光调试清楚。
二次元使用规范SOP
仪器名称
※作业步骤※示意图一:操作员条件要求： 1.电脑开机后点击YG2009A进入测量程序界面。
（图1）
①操作员经过该仪器的上岗培训并认可； （图2）①工作环境：温度0℃～40℃；
三:使用前点检要求
※注意事项①使用前先按计量仪器点检表点检, 发现异常停止使用,再报告组长或主管.2.匀速缓慢调节焦距及移动坐标轴。
①不可用硬物碰撞仪器，非计量检修人员
，严禁拆卸、改装和修理。
②不用时应保持清洁、干燥，存放处应
避免振动和腐蚀性气体以及高温、
低温、磁场等的影响,注意轻拿轻放.
制作发行检测仪器使用规范-SOP
制定日期
修订日期核定品管工程 阳光不能直射。
1.测量时取放部品时动作轻缓，避免碰撞测试镜头。
3.测试完成后关机步骤：①退出测量程序②关闭电脑③关电源四:日常保养
二:环境要求
5.调节镜头焦距，使待测部品清晰显示于显示屏上。
湿度30%～70%。
6.移动坐标X\Y轴对待测部品进行取点测量。
（图4）②使用环境：低灰尘、无油污、
1/1※操作条件
2.打开测量仪开关POWER。
（图2）
3.将待测部品放入测量台。
（图3）
4.调节仪器上、下光亮度CONTOUR、SURFACE至适当位置二次元测量仪规范编号WI-PG-018版 次 A.0页 次 二次元测量图1 图2
图3 图4。
二次元设备点检表
二次元点检表
月 份 日期 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 项目 1.检查机台外观有无损坏，有无 脏污 2.确认各配套设备/电源供应是否 能正常开启 3.检查各操作开关是否运行正常 4.检查搭配设施是否清洁，有无 生锈 5.使用后的产品或其它物品，一 律不得放在仪器上或置于机器 内，必须整理干净后方可离开
备注
责任人
审核:
注: 上下班前必须做点检:有做保养动作请打"√",无保养请打"×",公共假日请注明,每日须由各责任人如实ห้องสมุดไป่ตู้写,请认真执行5S！填写后交由部门主管审核.
禁
止
使
用
1 级
表单编号:BQE-FOR008
环
境
管
理
物
二次元测量仪说明书
“视频属性”：点击这个功能键就会出现如下图的接口
这个窗口是一个复选窗口，一个是“影像译码器”窗口，另一个“视频Proc Amp”窗口，是选择视频信号输出的标准，而“视频Proc Amp”窗口则是根据操作员的需要选择视频信号的其它标准，如下图
“显示属性”：点击这个键就会出现如下图所示的此对话框可设置图像的分辨率和颜色属性，软件默认的分辨率是320*240，最大可以支持720*576分辨率，颜色属性RGB 24、RGB 555、YUY2、YVU9和YV12五种可以选择
3．查看
“显示群组标号”：显示像素的顺序编号。之后切换为隐藏群组编号。
“显示十字线”：显示画图面的十字线，之后切换为隐藏十字线。
“显示网格”：显示绘图区和局部放大区中的网格。之后切换为隐藏网格。
先进行网格设置，如下“网格参数”，显示效果如下图：
“网格参数”：设置网格参数。
“英寸制方式显示”：设置为英寸制方式显示
步骤二：插卡。关闭计算机，打开机箱，将视频卡插入计算机PCI插槽并用螺丝锁紧，建议相邻的PCI插槽不要插放其它硬件，以免影响其工作性能。
步骤三：连接视频线。插好并锁紧卡之后,将影像测量仪的视频线输出端插入视频卡的埠，并确认插好。
视频卡驱动程序的安装
驱动程序安装包括：SDK2000视频卡驱动安装。
SDK2000视频卡驱动安装：
8．将所有像素输出到AutoCAD
9．隐藏/显示十字线
10．设置绘图比例尺
11．停止/启动对象捕捉
12．显示/隐藏网格
13．保存图片
C、影像显示和绘图区
这个区域主要是显示影像测量仪器测量到的图像，通过调节影响测量仪，操作员可以得到被测对象最清晰的图像，以便于进行绘图与测量。爱迪斯（EDIS）精确测量软件把影像区和绘图区是整合在一起的，这样利用软件自带的绘图工具，操作员可以直接在这上面进行描图抄数已达到与工件最大相近程度。爱迪斯软件另一个更大优势是它提供的影像显示区是同类软件中接口所占比例最大的，最大限度的为操作员绘图、观察、测量提供了便利。
EV-3020作业指导书
二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。
四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 一、目的：使操作员能正确掌握仪器的使用及维护与保养。
六、仪器使用1、开机1.1、打开主机及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。
2、影像校正2.1选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择校准片上合适 大小的标准圆，分别把影像区的3个指示圆移动到标准圆上点击鼠标左键，最后按 右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。
3、测量3.1 见怡信《影像测量仪用户手册》。
4、关机4.1、关闭程序2.2、关闭主机及电脑电源五、仪器介绍1、Z轴操作手柄，Z轴手柄顺时针旋转， 镜头Z+方向移动，Z轴手柄逆时针旋 转，镜头Z-方向移动。
2、CCD镜头3、Y轴快速移动杆，Y轴快速移动杆松开 工作台Y方向可快速托动,测量时请使 用操作手柄操作，移动杆锁紧。
4、Y轴操作手柄，Y轴手柄顺时针旋转， 工作台Y+方向移动，Y轴手柄逆时针旋 转，工作台Y-方向移动。
5、X轴操作手柄，X轴手柄顺时针旋转， 工作台X-方向移动，X轴手柄逆时针旋 转，工作台X+方向移动。
6、X轴快速移动杆，X轴快速移动杆松开 工作台X方向可快速托动，测量时请使 用操作手柄操作，移动杆锁紧。
7、工作台134562Y+Y-X+X-Z-Z+7编制: 审核: 批准:。
二次元影像测量仪作业指导书
三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
五、作业内容：5.1仪器介绍1）彩色CCD摄像机照7）上光镜2）倍数调节钮8）X轴转动手柄3）样品放置台9）上下灯亮度调节开关4）Y轴转动手柄10）上下灯开关5）焦距调节手柄6）软件控制界面5.2.1打开运用软件。
5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后点鼠标左键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。
5.2软件的运用XXX电子科技有限公司一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪2.2 适用于本公司相关型号的仪器。
二次元影像测量仪操作指导书日期日期日期拟制审核批准版本A0页码1/3文件编号WI-013257314869105.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

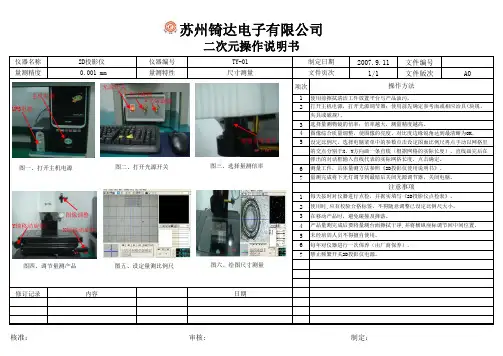

二次元操作说明书
仪器名称2D投影仪仪器编号TY-012007.9.11文件编号量测精度 0.001 mm 量测特性尺寸测量1/1文件版次A0项次12345671234567修订记录内容日期核准：审核: 制定：未经培训人员不得擅自使用。
在移动产品时，避免碰撞及摔落。
苏州锜达电子有限公司二次元操作说明书禁止频繁开关2D投影仪电源。
注意事项制定日期文件页次的交点分别于X、Y方向画一条直线（根据网格的实际长度）。
直线画完后在弹出的对话框输入直线代表的实际网格长度，点击确定。
产品量测完成后要将量测台面擦拭干凈,并将横纵座标调节回中间位置。
量测完成将下光灯调节到最暗后关闭光源调节器，关闭电脑。
操作方法每天按时对仪器进行点检，并据实填写《2D投影仪点检表》。
使用时,应有校验合格标签，不得随意调整已设定比例尺大小。
夹具或磁规)。
每年对仪器进行一次保养（由厂商保养）。
使用前擦拭清洁工件放置平台与产品油污。
打开主机电源，打开光源调节器；使用前先确定参考面或相应治具(块规、选择量测物镜的倍率；倍率越大，测量精度越高。
图像综合质量调整，使图像的亮度、对比度边缘锐角达到最清晰为OK。
设定比例尺。
选择电脑菜单中的参数点击设定图面比例尺再点手动以网格里测量工件，具体量测方法参照《2D投影仪使用说明书》。
主机电源光源开关UPS 电源图像调整上光灯旋钮X 轴移动旋钮图六、绘图尺寸测量下光灯旋钮物镜倍率调节Y 轴移动旋钮图一、打开主机电源图三、选择量测倍率图二、打开光源开关图五、设定量测比例尺图四、调节量测产品。
二次元影像测量仪日常点检表
5 滑丝
检查X/Y轴及调焦手柄有无松动、
6 滑丝
7 检查上下补光灯是否正常
检查测量软件是否能正常
8 测量
9
标准块点检是否在精度要求范围 内
点检人员
确认人员
备注： 正常打“√ ” 不正常打“×” 设备在点检或保养过程中发现异常问题应立即向上级部门主管汇报进行处理，处理OK后方可正常使用
审 核：
Q-
负责人：
S008
Rev:
二次元影像测量仪点检记录表
设备编号：
年
月
NO
项目
日 期 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
1 检查电源插座设备开关是否正常
检查机身表面及玻璃平台有无灰
2尘
3 检查镜头是否清晰、有无灰尘
每日点检表
监控、巡更检查表
日期： 16:00-16:30实际打点 19:00-19:30实际打点 21:30-22:00实际打点 00:00-00:30实际打点 02:30-03:00实际打点 05:00-05:30实际打点 有异常 □ 无异常 □
机房点检
卫生情况 □
温湿度情况 □
服务器状态 □
机房点检
卫生情况 □
温湿度情况
□
服务器状态
□
Hale Waihona Puke 点检人：审核：点检人：
审核：
监控、巡更检查表
日期： 16:00-16:30实际打点 19:00-19:30实际打点 21:30-22:00实际打点 00:00-00:30实际打点 当日巡更数 据检查 02:30-03:00实际打点 05:00-05:30实际打点 有异常 异常描述 抽查点1 抽查结果 监控抽查情 况 抽查点2 抽查结果 监控抽查情 况 □ 无异常 □ 异常描述 抽查点1 抽查结果 抽查点2 抽查结果 当日巡更数 据检查
二次元测试作业指导书
制訂部門東莞市一本電子有限公司Dongguan Eben ElectronicCo.,Ltd文件編號版次A/0總頁分頁EB－SOP.PB－00232/3品保部二次元測試作業指導書發行日期2016.05.16.修訂日期1.目的：為確保二次元操作的正確性，提高二次元測試人員的測量技術和產品的品質，確保來料、首件、製程、成品、出貨各階段的品質穩定性，增強顧客的信心和滿意度。
2.適用範圍：適用於本公司二次元測試儀器使用及來料、首件、製程、成品、出貨各階段產品的檢測。
3.職責權限：品保部：負責對產品作相應尺寸的測試和測試結果的判定、對二次元測試儀器的維護和保養。
4.參考文件：(無)5定義：(無)6.作業內容：6.1 校正倍數的方法：6.1.1把軟件打開，只開底光燈，把校正玻璃塊方在工作臺上並調清晰。
6.1.2 例如（0.7）倍的校正方法：6.1.2.1把鏡頭調到0.7倍；6.1.2.2找到校正塊上的十字網格並大致放正；6.1.2.3點“參數”裡的“設置繪圖面的比例尺”；6.1.2.4選擇“手動設置”點確定；6.1.2.5在十字網格的任意兩條交點從左到右畫條直線到另外一頭的交點，輸入網格的格子數，點“OK”；6.1.2.6從上往下任意兩條線的交點畫條線到另外一頭的交點，輸入格子數，點“OK”；6.1.2.7點“參數”“比例尺設置”在“保存名稱”裡輸入“0.7”點保存。
6.1.3鏡頭上選擇1.5倍/2.0倍/3.0倍或者4.0倍。
6.1.4選擇“參數”裡的“設置繪圖面的比例尺”，再選擇“自動設置”點擊確定，就會出現三個紅色的圓。
6.1.5按照紅色的圓的跳動順序放在校正塊上同一個黑色的圓裡去，分別用鼠標點擊一下，就會標注成功，確定。
6.1.6選擇“參數”裡的“比例尺設置”，然後在保存名稱裡輸入鏡頭上的倍數，1.5倍/2.0倍/3.0倍或者4.0倍，最後點“保存”。
6.2測量產品尺寸的方法：6.2.1測量圓的方法：6.2.1.1把產品放在工作臺上並調清晰，鏡頭選1.0倍，相應軟件的右上角處也要選1.0倍。
二次元仪器保养表
表单编号：
二次元仪器保养表
设备名称：兆丰精密测量仪
编 号
班 次
日期 检查项目
保养用具及方 法
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
灯光能正常控制 使用
不使用仪器测 量时要把灯光 关掉，防止光源老化玻璃工作Fra bibliotek周边 不要有杂物
用无尘布擦干 净工作台玻璃 表面及机器
X\Y导轨定期加油 检查X\Y导轨是
润滑
否有油
使用中勿碰撞镜 测量较高的产
头
品时小心使用
保养人
技术员确认 1.判定符号：“O”良好，“X”要修理，“P”确认修理完。2.发现有不良之处时立向技术员或组长反映需修理或保养。 3.技术员或组长在确认后应立即采取措施纠正。4.每格左边为白班检查结，右边为夜班检查结果。
二次元操作手顺及注意事项[1]
![二次元操作手顺及注意事项[1]](https://img.taocdn.com/s3/m/ed468c8e680203d8ce2f24ad.png)
一、每天开机之前用干净的布条擦拭二次元的平台、镜片等；二、基本操作程序三、装纸（注纸的正反需分清）把纸放在装纸处，按Paper FEED Key键；四、根据产品的需要选择：A1-A7被用于确定座标系，方式选择有赖于被测的工件；M1-M8用于确定具体目的输入点的部品特征；a.当显示器不清晰时,可调键盘左侧的按钮；b.放在平台上的部品，可选择电源右侧的第三旋转手柄来调节亮度，平台右上方的手柄来调节产品清晰度。
五、注意事项1.保持平台清洁，每天须点检一次，点检有异常时立即上科文以上人员汇报；2.放治具和产品时要轻拿轻放；3.停机时应及时关掉电源；4.治具用完后要清理干净并保养；5.本仪器由江芳、龙艳专门使用，非操作人员切勿操作；6.室内温度、湿度不在控制范围内，须立即停止使用。
作成：__________确认：___________核准：__________一、 每天开机前用干净的布条沾上工业酒精（浓度98%）擦拭导轨和大理石平台；用干净的布条檫净标准上的防锈膏。
三、检测操作四、 关机：关机与开机的顺序相反。
五、 注意事项：1.保持机台清洁,须每天点检一次,如有异常立即向科文以上人员汇报；2.操作时注意手法，切勿急刹车；3.放治具和产品时要轻拿轻放；4.测完产品后，应及时锁定X 、Y 、Z ；5.停机时对标准球作保养（涂防锈膏）；6.气压不足时，严禁操作；7.严禁进入主机系统乱改程序；8.本仪器由江芳、龙艳专门使用，未经主管以上人员同意，非操作人员勿操作仪器； 9.室内温度、湿度不在控制范围内，须立即停止使用。
①直接根据产品选择测量要素②用脚踏开关输入测点2.选用显微镜检测 作成：__________确认：__________核准：___________。
