电子束焊接机——详细资料
电子束焊接机原理及应用

电子束焊接机原理及应用电子束焊接机是一种高效、高精度的焊接设备,广泛应用于航空、航天、电子、医疗和汽车等多个领域。
本文将详细介绍电子束焊接机的原理和应用,以帮助读者更好理解该技术。
一、原理电子束焊接是利用高能电子束对工件进行熔化和连接的一种焊接方法。
其原理基于电子束产生、聚焦及作用于工件上的过程。
1. 电子束产生:电子束源通常采用热阴极发射电子束的方式。
热阴极经过加热后,发射出大量的自由电子,形成电子束。
2. 电子束聚焦:为了使电子束能够准确地作用于工件上,通常需要使用电磁场将电子束进行聚焦。
聚焦系统通常由电子枪和磁场组成,电子枪用于发射电子束,并通过磁场控制电子束的方向和聚焦程度。
3. 电子束作用:一旦电子束聚焦后,它将以高速冲击到工件上,产生巨大的能量。
电子束的高能量可以瞬间加热工件,使其熔化并与其他工件相融合。
二、应用电子束焊接机在各个领域都有广泛的应用,下面将分别就航空、航天、电子、医疗和汽车五个领域进行介绍。
1. 航空领域:航空工业对焊接质量和工艺的要求非常严格,因为焊接连接处需要承受极高的载荷和温度变化。
电子束焊接机由于能够提供高质量的焊接接头,被广泛应用于飞机结构的连接。
其优势在于焊缝小、熔深浅、热效应小、气体保护不需要。
2. 航天领域:航天器的结构必须具有很高的可靠性和强度,同时对结构的重量也有严格限制。
电子束焊接机可实现高质量、低热影响做工的焊接效果,广泛应用于航天器的结构连接,如推进器、燃气发生器等。
3. 电子领域:电子设备的焊接通常要求高度精确和可靠性。
电子束焊接机在电子领域可以实现高精度焊接,适用于焊接电子元件、连接电子线路板和封装器件等。
4. 医疗领域:医疗器械焊接需要保证焊接接头的无菌性和牢固性。
电子束焊接机可实现非接触式焊接,避免了杂质和气体污染,适用于不锈钢、钛合金、镍钴合金等医疗器械材料的焊接。
5. 汽车领域:汽车工业对焊接质量和强度要求较高。
电子束焊接机的高能量密度和精确性可以实现高质量、高强度的焊接,适用于汽车车身结构的焊接,如车架、车门、天窗等。
电子束焊

化焊的目的。
❖通常电子枪的工作电压几十到几百千伏,为防止高压击 穿,束流散射和能量损耗,电子枪必须具有一定的真空。 所以电子束焊又称真空电子束焊接。
湘潭大学机械工程学院 洪波
一、电子束焊的基本原理
一定功率的电子束经电子透镜聚焦后, 其功率密度可以达到106 W/cm2以上,是目 前已实际应用的各种焊接热源之首。
湘潭大学机械工程学院 洪波
如果电子以平行于轴的方向射入磁透镜,受透镜的作用与
轴相交,交点称为磁透镜的焦点,焦点与透镜中心平面的 距离称为焦距f。改变透镜的安匝数NI,即可改变磁场强度, 可以改变焦距f。
NI
NI
f
会聚作用
f
经磁透镜会聚的电子束斑称为电磁束斑
实际上静电束斑散射后的电子束,经磁透镜重新会聚后, 不会在同一平面成像,理想的几何点也变成轮廓模糊的散 射园。这种现象称为像差,电子枪内磁透镜的像差主要是 球差和色差。
通过控制电子束的偏移,可以实现复杂接 缝的自动焊接;电子束在真空中可以传到 较远(约500mm)的位置上进行焊接,因 而也可以焊接难以接近部位的接缝。有广 泛的适应性。
湘潭大学机械工程学院 洪波
5、可焊材料多。
电子束焊不仅能焊接金属和异种金属材料的接头, 也可焊非金属材料,如陶瓷、石英玻璃等。
真空电子束焊的真空度一般为5×10-4Pa,尤其 适合焊接钛及钛合金等活性材料、难熔合金和热 敏感性强的材料、纯度高的金属等。还可以焊接 形状复杂的工件。
湘潭大学机械工程学院 洪波
3)偏转线圈
由带极靴的圆环形的铁芯和套 在极靴上的线圈绕组组成。
❖线圈内通以直流电后,在两极靴 间产生均匀磁场;电子经过该磁 场时会产生劳伦磁力,方向垂直 于电子原来的运动方向,电子束 会发生偏转。
电子束焊接机的工作原理解析

电子束焊接机的工作原理解析电子束焊接机是一种高精度的焊接设备,广泛应用于航天航空、电子、汽车制造等领域。
它利用电子束照射在焊接材料上,通过高能电子束的热量使焊接材料熔化并形成焊缝。
在这篇文章中,我们将对电子束焊接机的工作原理进行详细解析。
1. 电子束的发射电子束焊接机使用高能电子束作为热源进行焊接。
电子束是通过电子枪发射出来的,电子枪采用了聚焦系统,能够将电子束聚焦到极小的直径。
在发射电子束之前,需要对电子束进行加速和聚束等处理,以获得高能、高密度的电子束。
2. 电子束的定位和控制在焊接过程中,需要将电子束准确地定位到焊接的位置。
电子束焊接机采用了精密的光学系统和控制系统来实现电子束的定位和控制。
光学系统通过透镜和光电元件等组件,控制电子束的位置和聚焦。
控制系统则负责调节电子束的加速度、电流和焦点位置,以实现高精度的焊接操作。
3. 焊接区域的真空环境电子束焊接机需要在真空环境中进行焊接。
真空环境的创建是为了防止电子束在空气中与气体分子碰撞,从而保证电子束的稳定性和焦点的聚焦性。
在焊接区域建立真空需要使用专门的真空系统,包括真空室、真空泵和气体净化装置等。
4. 焊接材料的熔化和冷却电子束焊接机利用高能电子束的热量使焊接材料熔化,并在熔化的状态下形成焊缝。
电子束的高能量和高密度使得焊接速度快、深度大,并且能够实现焊接接头的高质量。
焊接完成后,焊接材料会迅速冷却固化,形成坚固的焊缝。
5. 焊接过程的监测和控制在焊接过程中,电子束焊接机通过光电元件、温度传感器、位移传感器等监测设备,不断对焊接参数进行实时监控。
通过这些数据,控制系统可以调节电子束的功率、焦点位置和焊接速度等参数,以获得稳定的焊接质量。
总结:电子束焊接机以其高精度、高效率和高质量的焊接特性,在各个领域得到了广泛应用。
它的工作原理基于高能电子束的热能作用,通过电子束的发射、定位和控制,焊接区域的真空环境,焊接材料的熔化和冷却,以及焊接过程的监测和控制等关键步骤,实现了精确、快速和高质量的焊接操作。
电子束焊接

1.3.1 焊前准备
焊前清理:真空电子束焊前必须对焊件表面
进行严格清理,否则将导致焊缝产生缺陷, 接头的力学性能降低,不清洁的表面还会延 长抽真空时间,影响电子枪工作的稳定性, 降低真空泵的使用寿命。
1.3.1 焊前准备
观察窗口通常由三重玻璃组成,里层为普通玻璃;中层 的铅玻璃是防护X射线的作用;外层的钢化玻璃是承受 真空室内外压力差的。
采用工业电视可以使操作者能连续观察焊接过程,防止 肉眼受强烈光线刺激的危害。
1.2.2 电子束焊机的选用
选用电子束焊机通常考虑以下几个方面: 焊接化学性能活泼的金属(如W、Ta、Mo等)及其合金应
零件装配: 对于无锁底的对接接头,板厚δ<1.5mm时,局部最
大间隙不应超过0.07 mm;随板厚增加,间隙略增。 板厚超过3.8mm时,局部最大间隙可到0.25 mm。
焊薄工件时,一般装配间隙不应大于0.13mm。
1.3.1 焊前准备
非真空电子束焊时,装配间隙可以放宽到0.75mm。 深熔焊时,装配不良或间隙过大,会导致过量收缩、 咬边、漏焊等缺陷。
1.1.2 电子束焊的特点及分类
2.电子束焊的缺点 设备比较复杂,投资大,费用较昂贵; 电子束焊要求接头位置准确,间隙小而且均匀,
焊前对接头加工、装配要求严格; 真空电子束焊接时,被焊工件尺寸和形状常常受到
工作室的限制; 电子束易受杂散电磁场的干扰,影响焊接质量; 电子束焊接时产生X射线,需要操作人员严加防护。
由电子枪、工作室(也 称真空室)、电源及电 气控制系统、真空系统、 工作台以及辅助装置等 几大部分组成。
1.2.1 电子束焊机的组成

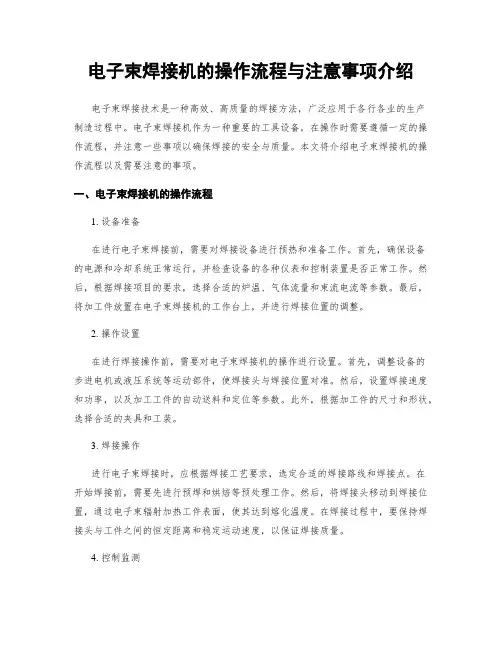

电子束焊接机的操作流程与注意事项介绍

电子束焊接机的操作流程与注意事项介绍电子束焊接技术是一种高效、高质量的焊接方法,广泛应用于各行各业的生产制造过程中。
电子束焊接机作为一种重要的工具设备,在操作时需要遵循一定的操作流程,并注意一些事项以确保焊接的安全与质量。
本文将介绍电子束焊接机的操作流程以及需要注意的事项。
一、电子束焊接机的操作流程1. 设备准备在进行电子束焊接前,需要对焊接设备进行预热和准备工作。
首先,确保设备的电源和冷却系统正常运行,并检查设备的各种仪表和控制装置是否正常工作。
然后,根据焊接项目的要求,选择合适的炉温、气体流量和束流电流等参数。
最后,将加工件放置在电子束焊接机的工作台上,并进行焊接位置的调整。
2. 操作设置在进行焊接操作前,需要对电子束焊接机的操作进行设置。
首先,调整设备的步进电机或液压系统等运动部件,使焊接头与焊接位置对准。
然后,设置焊接速度和功率,以及加工工件的自动送料和定位等参数。
此外,根据加工件的尺寸和形状,选择合适的夹具和工装。
3. 焊接操作进行电子束焊接时,应根据焊接工艺要求,选定合适的焊接路线和焊接点。
在开始焊接前,需要先进行预焊和烘焙等预处理工作。
然后,将焊接头移动到焊接位置,通过电子束辐射加热工件表面,使其达到熔化温度。
在焊接过程中,要保持焊接头与工件之间的恒定距离和稳定运动速度,以保证焊接质量。
4. 控制监测在焊接过程中,需要对焊接参数进行实时监测和控制。
通过检测焊接电流、电压、功率和焊缝的温度等参数,可以判断焊接的稳定性和质量。
如发现异常情况,应及时调整焊接参数,保证焊接质量。
同时,还需要对设备的冷却系统和气体供应系统等进行监控,确保其正常运行。
5. 焊后处理在焊接完成后,需要进行焊后处理工作。
首先,检查焊接缺陷和质量问题,并进行必要的修复和整形。
然后,对焊接部位进行冷却和固定,以保证焊缝的稳定性和强度。
最后,对焊接设备进行清洁和维护,以延长其使用寿命。
二、电子束焊接机的注意事项1. 安全操作电子束焊接是一项高温高能的焊接工艺,操作人员需要特别注意安全。
电子束焊

电子束焊利用高速、聚焦的电子流轰击金属工件表面,使其在瞬间熔化并形成焊缝的方法,称作电子束焊,焊接原理如动画所示。
通常在真空中从炽热阴极发射的电子,被高压静电场加速和聚焦后,又进一步由电磁场会聚成高能密度的电子束(束径0.25~100mm,能量密度5×106W/cm2)。
当电子束轰击工件表面时,由于受到金属原子的阻挡,电子的动能在瞬间变成热能,使金属加热、熔化、蒸发,并在工件表面下部产生一深熔空腔,电子束和工件相对移动时,使熔化金属向前转移,形成窄而深的大深宽比焊缝。
电子束焊特点:(1)热源能量密度高,焊接速度快,焊缝线能量小。
焊缝深宽比大,最大可达20:1~50:1。
焊接热影响区小,工件变形小。
(2)电子束可控性好,焊接规范调节范围宽且稳定。
(3)真空保护好,无金属电极污染,保证了焊缝金属的高纯度。
(4)节能、节材,在大批量或厚板产品生产中,焊接成本是电弧焊的50%左右。
(5)焊接设备复杂,造价高,焊接尺寸受真空室限制,使用维护技术要求高,需注意防护X射线。
利用电子束作为热源的焊接方法。
如图电子束焊原理图所示﹐热阴极(或灯丝)发射的电子﹐在真空中被高压静电场加速﹐经磁透镜產生的电磁场聚集成功率密度高达1.5×105瓦/厘米2的电子束(束径为0.25~1毫米)﹐轰击到工件表面上﹐释放的动能转变为热能﹐熔化金属﹐焊出既深又窄的焊缝(深/宽比可达10﹕1~30﹕1)﹐焊接速度可达125~200米/时﹐工件的热影响区和变形量都很小。
电子束的焊接工作室一般处於高真空状态﹐压力为10-1~100帕﹐称为高真空电子束焊。
处於低真空状态时压力为100~10000帕﹐称为低真空电子束焊。
在大气中焊接的称为非真空电子束焊。
真空工作室为焊接创造高纯洁的环境﹐因而不需要保护气体就能获得无氧化﹑无气孔和无夹渣的优质焊接接头。
随著工作室气压的增加﹐电子束散焦程度增大﹐焊缝的深/宽比减小。
电子束焊机有两类﹕低压电子束焊机的加速电压为30~60千伏﹔高压电子束焊机的加速电压可达175千伏。
电子束焊接机的设备结构和工作原理分析

电子束焊接机的设备结构和工作原理分析电子束焊接机是一种高精度焊接设备,广泛应用于航空航天、汽车制造、电子工业和船舶建造等领域。
它采用电子束作为焊接能源,通过高速电子的聚集、加热和熔化金属,实现工件的精确焊接。
本文将详细分析电子束焊接机的设备结构和工作原理。
一、设备结构:1. 电子束发生器:电子束发生器是电子束焊接机的核心部件,负责产生高能电子束。
通常由电子枪、电子源和加速管组成。
电子枪通过准直系统控制电子束的直径和方向,电子源提供高电压和电流,加速管将电子束加速到所需速度。
2. 工件和夹具:工件是需要焊接的零部件,夹具用于固定和定位工件。
在电子束焊接过程中,工件必须精确定位和稳定固定,以确保焊接质量。
3. 触发和控制系统:触发和控制系统用于控制电子束焊接机的动作和参数。
包括焊缝形状、焊接速度、焊接时间和电子束功率等参数的设定和调整。
4. 抽真空系统:由于电子束是在真空环境中产生和传输的,所以抽真空系统是电子束焊接机的重要组成部分。
它能够将焊接室中的气体和杂质抽出,保证焊接过程的稳定性和质量。
5. 辅助设备:电子束焊接机通常还配备了一些辅助设备,如冷却系统、传感器和数据采集系统。
冷却系统用于保持电子束发生器和焊接室的温度稳定;传感器用于监测焊接过程中的温度、电流和电压等参数;数据采集系统用于记录和分析焊接过程的数据,以便进行质量控制和优化。
二、工作原理:电子束焊接机的工作原理基于电热效应和材料熔融。
在焊接过程中,电子束的高能量会使工件表面的金属迅速加热,从而达到熔化的温度。
熔化的金属会迅速流动并填充焊缝,形成一个均匀的焊接接头。
1. 电子束的生成:电子束通过电子发生器产生。
首先,电子源提供高电压和电流,然后通过电子枪产生的电场加速和聚焦电子。
电子束经过准直系统控制直径和方向,将高速电子束聚焦到焊接区域。
2. 焊接过程:在焊接过程中,电子束与工件表面相互作用。
电子束的高能量会将金属表面迅速加热至熔点以上,使其熔化。
《电子束焊》课件

本课件介绍了电子束焊的基本原理、应用领域、设备、焊接材料以及质量控 制等关键内容。通过详细讲解,并结合实际案例与图像展示,帮助大家全面 了解电子束焊技术。
电子束焊简介
电子束焊是一种高能束焊技术,利用高速运动的电子束对焊接部位进行加热和熔化,从而实现金属零件的连接。 它具有高能量密度、焊接速度快等优势。
用于焊接航空发动机、航天器和导弹等高精度结构件。
2
电子工业
适用于微观尺寸的器件和电子封装的焊接,具有高精度和高速度的优势。
3
生命科学
常用于医疗器械、人工关节以及医疗器械的生产制造。
4
其他应用领域
还广泛应用于船舶、汽车、机械制造等领域的焊接和制造工艺。
焊接设备
电子枪
电子束产生的关键设备,产生高速电子束并控制束 流。
束流控制装置
通过磁场和电场控制束流的方向和位置。
聚焦镜系统
利用透镜等设备将束流聚焦成细小的束斑。
抽真空系统
保证焊接区域的真空环境,减少气体干扰。
焊接材料
焊接材料的要求和选型
根据焊接工艺的要求,选择合适的金属材料和 焊接材料,保证焊接质量。
涂层焊接的特殊要求和处理
对于涂层材料,需要特殊的处理和焊接工艺, 确保涂层品质。
2 未来的发展方向
随着技术的不断发展,电子束焊将实现更高的焊接速度和更广泛的应用领域。
参考文献
相关研究论文
详细介绍了电子束焊技术的 研究成果和应用案例。
相关标准和规范
列出适用于电子束焊的相关 标准和规范。
相关书籍和资料
推荐一些电子束焊技术方面 的经典书籍和实用资料。
电子束焊的基本原理
Байду номын сангаас电子束产生与控制
电子束焊接机工作原理

电子束焊接机工作原理电子束焊接机是一种利用电子束进行高精度焊接的设备。
它采用了先进的技术,可以在高真空环境下实现金属焊接。
本文将详细介绍电子束焊接机的工作原理。
一、电子束发射电子束焊接机的关键部件是电子束发射器。
该发射器由阴极、阳极和注入电子束的电子枪组成。
首先,电子枪加热阴极,使其发射出大量的自由电子。
这些自由电子会被加速器加速,形成高速电子束。
二、电子束成形在发射后,电子束会通过一系列的磁场进行聚焦和定向。
这些磁场可以通过磁铁或电磁线圈来产生,它们会将电子束限制在一个精确的焊接区域内。
通过调整磁场的大小和方向,可以实现对电子束的精确控制。
三、工件加热和熔化当电子束聚焦在工件上时,它会通过碰撞提高工件的温度。
电子束中的高速电子与工件中的原子发生碰撞,将其动能转化为热能。
随着电子束的加热作用,工件逐渐达到熔点并开始熔化。
四、焊缝形成在工件熔化后,通过控制电子束的移动速度和焦点位置,可以实现对焊缝的形成和控制。
电子束的高能量和高聚焦度使得焊接速度和焊缝质量得到了极大的提高。
与传统焊接方法相比,电子束焊接技术具有更高的精度和效率。
五、焊接完成当焊接完成后,电子束会停止发射,工件冷却并形成完整的焊接接头。
这时,焊接机可以将工件从焊接区域中移除。
总结:电子束焊接机工作原理主要包括电子束的发射、成形、工件加热和熔化、焊缝形成以及焊接完成等步骤。
通过精确控制电子束的聚焦和移动,电子束焊接机可以实现高精度和高效率的焊接。
这种焊接技术在航空航天、汽车制造和电子设备制造等领域有着广泛的应用前景。
电子束焊接原理及设备

§2.2 电子束焊接原理
• 2.2.1电子束形成
1-阴极; 2-偏压电极; 3-阳极; 4-聚焦线圈; 5-偏转线圈; 6-工件; 7-电子束; Ub-加速电压; UB-偏压;
三级电子枪结构示意图
§2.2 电子束焊接原理
2.2.2 电子束焊缝形成 (1) 电子束焊接加热特点
(3)肖特基发射 肖特基定律 :
Jsc Js exp k3e /T 1/ 2
k3——常数; E——阴极前面的电场值
电子束由电子枪的阴极发射,通常是空间电荷限制发射 或温度限制发射。
§2.1 电子光学基础
2.1.2 电子的场致运动
(1)电子在电场中的运动
§2.1 电子光学基础
§2.3 电子束焊接设备 (2)真空电子束焊机工作原理
1)电子枪构成及作用原理
电子枪有四个作用 工作原理 阴极材料的选择 阴极加热方式 阴极结构设计 2)真空电子束焊机工作过程
电子发射形式
德国PTR公司生产的ebw3000/15-150CNC型电子束焊机 真空室:1.7m×1.25m× 1.45m ; 额定功率:15KW;额定电压:150KV
电子束焊接(EBW)
(第二章 电子束焊接原理及设备)
张秉刚 哈尔滨工业大学现代焊接生产技术国家重点实验室
§2.1 电子光学基础
2.1.1 电子的发射
(1)空间电荷限制发射 (2)温度限制发射 (3)肖特基发射
§2.1 电子光学基础
(1)空间电荷限制发射
Байду номын сангаас
查理——朗缪尔定律:
Jc
k1
V 3/ d2
WeW1+W2
电子束焊的工作原理

电子束焊的工作原理
电子束焊是利用高速电子束的冲击力和热能将金属材料加热至熔点,达到焊接效果的一种焊接技术。
其工作原理如下:
1.电子束产生:在电子束焊设备中,通过电子枪或加速器向钨丝施加高压电流,使其产生极高的热能。
热能会使钨丝进入高温状态,并释放出大量的自由电子。
2.电子束聚焦:利用磁铁或电磁场将自由电子束聚焦为一束高速电子流,从而形成电子束。
3.电子束加速:通过加速器施加电场,将电子束加速至一定的速度。
速度越高,电子束的穿透力和热能也越强。
4.电子束照射:将加速后的电子束照射到需要焊接的金属材料上。
由于电子束的高速冲击力和热能,金属材料的表层会被加热至熔点。
5.金属熔化和焊接:由于金属材料表层被高速电子束加热至熔点,金属原子开始进入高度活跃的状态。
金属原子在熔化状态下,会发生相互扩散和融合,从而实现焊接的效果。
6.焊接完成:电子束焊接完成后,焊接区域会快速冷却,形成牢固的焊缝。
电子束焊技术由于其高能量、高速度和高密度的特点,具有焊
接速度快、熔深浅可控、焊缝质量好等优点。
它在航天航空、汽车工业、电子工业等领域有着广泛的应用。
电子束焊接(EBW)

电子束焊接经济性与结构合理性分析
(1)经济性:
不重要的非主承力焊缝,一般的碳钢及低合金结构钢焊缝,接 头结构复杂,有遮挡,需做复杂工装的焊缝不采用电子束焊。
(2)结构合理性:
密闭容器要有放气工艺孔;工件之间配合紧密; 尽量采用简单结构;考虑工作室的尺寸; 考虑电子束的可达性。
17
焊接规范参数的选择确定
25
电子束焊接缺点
电子束焊接成套设备价格昂贵 焊缝对中精度要求高 焊接前接头设计,清理及装配要求高 电子束易受磁场干扰 工件尺寸受真空室大小限制 焊接质量受真空条件限制 焊接时产生X射线需严加防护
26
电子束焊接独有的两种缺陷
(1)钉尖
产生部位: 常发生在部分熔透焊缝的根部。
形成原因: 电子束功率的脉动,液态金属表面张力和冷却速度过大
而液相金属来不及流入所致。 解决措施:
接头采用垫板,将缺陷引出;偏转扫描电子束;
27
电子束焊接独有的两种缺陷
(2)冷隔
产生部位: 厚件焊缝根部和稍高处会出现较大的空洞,
把上下熔化金属分隔来。
形成原因: 厚件中气孔的一种特殊表现形式,与电子束焊缝形
成机制有关。厚板焊接时,金属蒸汽和其它气体逸出 受阻,在较快冷却速度下留在焊缝中。 解决措施:
8
电子束焊分类
(5)按照电子枪特征分类
定枪式和动枪式 直热式和间热式 二级枪和三级枪
(6)按照深穿加热特点分类
普通电子束焊接 脉冲电子束焊接
9
电子束焊接的接头
(1)对接接头:电子束焊接最适应的一种接头形式
10
电子束焊接的接头
(2)T型接头
11
电子束焊接的接头
(3)搭接接头
电子束焊接(EBW)

基本原理
9
14
15
11
1
2
10
3
13
6 4
5
12
16 17
7 8
电子束焊接结构原理示意图
(1) 阴极 (2) 聚束极 (3) 阳极 (4) 聚焦线圈 (5) 偏转线圈 (6) 光学观察系统 (7) 真空工作室 (8) 工作台及传动系统 (9) 高压电源 (10)电气控制系统 (11)电子枪真空系统 (12)工作室真空系统 (13)真空控制及监测系统 (14)阴极加热控制器 (15)束流控制器 (16)聚焦电源 (17)偏转电源
目录
背景知识
真促这空使些能加人元提速们素供电对对1比子高9氧保提熔5、0护供点年氮气能金前、体量属后氢更源及,的纯来稀核亲净融贵工和的化金业力环焊属发导境接需展致,金求在但属的保是的增护电加气弧 氛下不的能想接再法头真应质空运量中而不维生够持稳定
1
基本原理
定义:
电子束焊接是利用会聚的高能电子束轰击工件 接缝处产生热能使工件融合的一种焊接方法。通常 束斑直径小<1mm(0.1~0.75mm)。
综合影响为:束流增加,熔深增加,熔宽也略微增加。
23
焊接速度的影响
焊接速度的增加,将使焊接输入能量减少,从而使 熔深,熔宽均减少。
24
电子束焊接优点
能量密度高,焊缝深宽比大 能量低,热影响区窄 焊速快,焊接效率高 焊接参数再现性好,易于控制实现自动化 真空焊接可实现高质量的焊缝 工艺适用性好,可焊材料范围宽
3
电子束焊接机实物图
4
基本原理
电子与材料的相互作用
5
基本原理
电子束
金属蒸汽
液态金属 反冲力f
电子束焊接

电子束焊接原理电子束焊接(EBW)是利用电子枪所产生的电子在阴阳极间的高电场作用下被拉出,并加速到很高速度,经一级或二级磁透镜聚焦后,形成密集的高速电子流,当其撞击在工件接缝处,其动能转化为热能,使材料迅速熔化而达到焊接的目的。
高速电子在金属中的穿透能力非常弱,如在100kV加速电压下仅能穿透1/40mm,但电子束焊接所以能一次焊透甚至达数百毫米,这是因焊接过程中一部分材料迅速蒸发,其气流强大的反作用力迫使底面液体向四周排开,让出新的底面,电子束继续作用,过程连续不断进行,最后形成一又深又窄的焊缝。
电子束焊接特点电子束焊接是一种先进的焊接方法,其特点和要求主要表现在如下几方面:(1)由于电子束的能量密度很高,焊接速度快,焊件的热影响区和焊接变形极小,可作为零件的终加工工序。
(2)电子束焊缝的深宽比大,可达10∶1~40∶1,而一般电弧焊的深宽比约为1∶1. 5,因此,可以实现大厚度、不开坡口的焊接场合。
(3)可控性好。
电子束焊接参数(电压、电流、焊接速度等)能够被精确控制,焊接时参数的重复性及稳定性好,能确保焊件的焊接质量。
(4)可将难于整体加工的零件分解为容易加工的几部分,再用电子束焊的方法将其焊成整体,使复杂工序变得简单。
(5)可用于不加填充焊丝的对接、角接、T形接等多种焊接场合。
(6)因电子束焊焦点小而能量集中,对组焊件配合处的机械加工精度及装配质量有严格要求,对接焊缝的两边缘要求平整、贴紧,一般不留间隙。
(7)为防止出现焊接裂纹等缺陷,对采用电子束焊接的零件材料,一般要求其碳当量小于0. 4%, 当材料的碳当量大于0. 6%时,裂纹就很难避免,且对焊接工艺的要求也特别高。
电子束焊接的应用日本电子束焊接在压力容器中的实际应用电子束焊接具有焊接热输入量小,焊缝非常窄,几乎没有热影响区,因此焊接接头的性能很好,在焊接过程中工件几乎没有收缩与变形;在真空中焊接,避免了氮、氢、氧的有害作用,可防止低合金高强度钢产生延迟裂纹,同时,由于在真空中避免了氮与氧的有害作用,使较活泼的金属也易于焊接等优点。
电子束焊机的工作原理

电子束焊机的工作原理电子束焊机是一种高能电子束焊接技术的设备,广泛应用于制造业和研究领域。
它利用电子束束流的高能量来实现高温熔化金属材料,并将其焊接在一起。
下面将详细介绍电子束焊机的工作原理。
1. 电子束发射电子束焊机的核心部件是电子束发射系统。
该系统包括阴极、阳极和电子束发射控制装置。
首先,电子发射控制装置向阴极供应电流,使其处于加热状态。
随着加热时间的增加,阴极表面温度升高,从而使阴极表面的电子能量增加。
当电子的能量大到足以克服阳极的阻以及空气中的电离压力时,电子束开始从阴极上发射出来。
2. 电子束聚焦由于电子具有带负电的特性,它们会受到电磁力的影响。
为了使电子束能够准确地聚焦在焊接点上,电子束焊机配备了磁聚焦装置。
这个装置利用强磁场将电子束聚焦成一个细小的束,以便在焊接时提供高能量的聚焦电子束。
通过调整磁聚焦装置的参数,可以改变电子束的大小和形状,以适应不同焊接需求。
3. 电子束与工件的相互作用当电子束聚焦在工件表面的焊接点上时,电子束与工件的相互作用发生。
电子束的高能量会将工件表面的金属材料立即熔化,形成一个小型的熔池。
熔池中的金属材料以液态形式存在,并根据焊接需求形成所需要的形状。
同时,电子束也会加热工件周围的金属材料,提供一定的热影响区域,使焊接区域周围的金属能够保持一定的温度,以确保焊接质量。
4. 熔池控制与焊接过程为了控制熔池的形状和大小,电子束焊机的控制系统会通过精确控制焊接电流和焊接速度来实现。
当电子束照射到工件上时,焊接电流会根据焊接材料和焊接要求进行调整,以达到理想的焊接效果。
同时,焊接速度也需要控制在适当的范围内,以确保熔池的形状和大小可控,从而实现高质量的焊接。
5. 涡流损耗与束流损失在电子束焊接过程中,电子束在与工件相互作用时会造成涡流损耗和束流损失。
涡流是由于电子束的高能量导致工件表面电阻产生的感应电流。
这种涡流会引起能量损失,并加热工件表面。
束流损失则是指电子束在穿过工件时,由于与物质相互作用而丧失能量。
电子束焊接机的性能参数与操作要点解析

电子束焊接机的性能参数与操作要点解析电子束焊接机是一种利用电子束进行焊接的高精度焊接设备。
它通过激光电子束的聚焦作用将能量聚集到焊接点,实现高能量密度的熔化和熔合。
在工业生产中,电子束焊接机被广泛应用于航天航空、汽车制造、电子器件、医疗器械等领域。
本文将对电子束焊接机的性能参数与操作要点进行详细解析,以便读者更好地理解和应用这一焊接技术。
一、性能参数解析1. 功率参数电子束焊接机的功率参数是评估设备性能的一个重要指标。
一般来说,功率越大,焊接速度越快,同时也能提高焊缝的质量。
然而,功率过大可能导致焊接不稳定,甚至烧穿工件。
因此,选择合适的功率对于实现高质量的焊接至关重要。
2. 电子枪参数电子束焊接机的电子枪是产生和聚焦电子束的关键部件。
电子枪的参数包括电子束束流、束速、电子束径等。
束流决定了电子束的能量强度,束速影响焊接速度,而电子束径则与焊缝的宽度有关。
合理选择电子枪参数可以实现理想的焊接效果。
3. 操作参数操作参数是使用电子束焊接机时需要调整的参数,包括聚焦电流、感应电位、工件定位等。
聚焦电流影响焊接点的能量密度,感应电位调节电子束的位置和形状,而工件定位决定了焊接位置的精准度。
合理调整这些参数可以提高焊接的质量和效率。
二、操作要点解析1. 设备准备在使用电子束焊接机之前,首先需要检查设备是否正常工作。
确认各个部件的连接是否牢固,并检查压力、温度、功率等传感器的状态。
还需准备好电子束焊接机所需的焊接材料、工件和辅助设备,确保一切就绪。
2. 工件准备工件准备是电子束焊接的重要环节。
首先,需要将要焊接的零件进行清洗,去除表面的油污和杂质。
然后,根据焊接要求进行定位,确保焊接的位置准确。
同时,还需注意保护工件的其它部分,以免在焊接过程中受损。
3. 参数调整在对电子束焊接机进行参数调整时,需要根据焊接材料和工件的特性来选择合适的参数。
首先,调整聚焦电流和感应电位,以达到适当的能量密度和焊接点形状。
其次,根据焊接速度的要求来调整电子束速度和功率。
电子束焊机

电子束焊机电子束焊机的工作原理和应用电子束焊机是一种非常先进的焊接设备,主要利用电子束的热能进行焊接操作。
电子束焊机具有独特的技术特点和广泛的应用领域,成为现代焊接工业中不可或缺的重要工具。
本文将详细介绍电子束焊机的工作原理和应用。
首先,我们来了解电子束焊机的基本构成和工作原理。
电子束焊机主要由电子枪、注入系统、真空系统和电源系统等几大部分组成。
其中,电子枪是电子束发射的关键部件,通过电枪发射出的高速电子束,在零度以上的真空环境中,通过聚焦电磁场将电子束聚焦到极小的面积,形成极高的能焦点功率密度,从而产生高温热源。
注入系统则是为了使焊接材料中的气体和杂质得到有效的排除。
真空系统则起到了排除氧气等气体以及保持良好的焊接环境的作用。
电源系统是整个设备的电能供给系统,为电子枪提供高压电场。
电子束焊机的工作原理基于电磁学、热传导和真空技术。
当电子束射入材料表面时,电子束与材料原子的相互作用导致能量转化,电子束的能量转移到材料中,使焊接区域受热,并在短时间内达到高温。
在高温下,焊接材料表面的金属开始熔化,并通过传导热量使邻近的金属达到熔点,形成一定深度的熔池。
熔池冷却后固化,从而完成焊接过程。
电子束焊机广泛应用于航空航天、汽车制造、电子制造、核工程等领域。
首先,在航空航天领域,电子束焊机能够焊接高合金钢、钛合金等特殊材料,确保焊缝牢固,能够承受高温和高压环境。
其次,在汽车制造业中,电子束焊机能够实现对汽车零部件的高质量焊接,提高汽车的结构强度和安全性能。
此外,电子束焊机还可以用于电子制造业,例如焊接电子器件和元器件。
使用电子束焊机进行焊接可以减少金属变形和热影响区域,提高焊接质量和工作效率。
最后,在核工程领域,电子束焊机可以焊接核反应堆和核电厂的关键元件,确保核设施的安全和可靠。
总之,电子束焊机是一种高效、精密的焊接设备,其工作原理基于电磁学、热传导和真空技术。
电子束焊机在航空航天、汽车制造、电子制造、核工程等领域有着广泛的应用。
