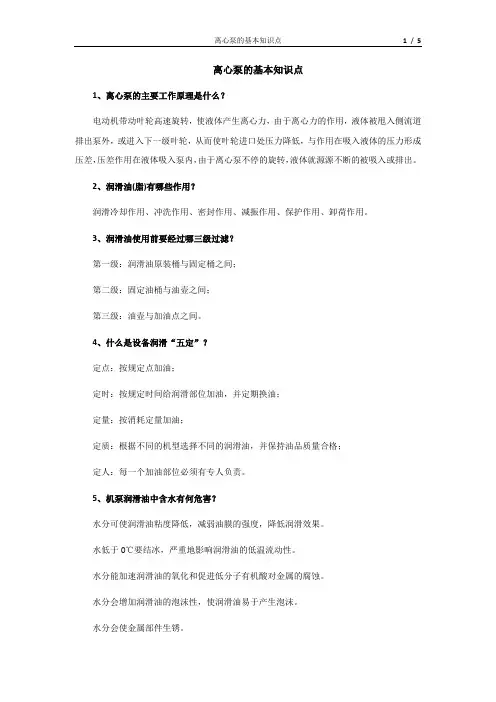

1、离心泵的主要工作原理是什么?
电动机带动叶轮高速旋转,使液体产生离心力,由于离心力的作用,液体被甩入侧流道排出泵外,或进入下一级叶轮,从而使叶轮进口处压力降低,与作用在吸入液体的压力形成压差,压差作用在液体吸入泵内,由于离心泵不停的旋转,液体就源源不断的被吸入或排出。

2、润滑油(脂)有哪些作用?
润滑冷却作用、冲洗作用、密封作用、减振作用、保护作用、卸荷作用。

3、润滑油使用前要经过哪三级过滤?
第一级:润滑油原装桶与固定桶之间;
第二级:固定油桶与油壶之间;
第三级:油壶与加油点之间。

4、什么是设备润滑“五定”?
定点:按规定点加油;
定时:按规定时间给润滑部位加油,并定期换油;
定量:按消耗定量加油;
定质:根据不同的机型选择不同的润滑油,并保持油品质量合格;
定人:每一个加油部位必须有专人负责。

5、机泵润滑油中含水有何危害?
水分可使润滑油粘度降低,减弱油膜的强度,降低润滑效果。

水低于0℃要结冰,严重地影响润滑油的低温流动性。

水分能加速润滑油的氧化和促进低分子有机酸对金属的腐蚀。

水分会增加润滑油的泡沫性,使润滑油易于产生泡沫。

水分会使金属部件生锈。

离心泵的基础知识

离心泵的基础知识
离心泵在运转时,如果泵内没有充满液体,或者在运转过程中泵内漏入空气,由 于空气密度比液体密度小得多,在叶轮旋转时产生的离心力也小,使吸入口处不 能形成足够的真空度,将液体吸入泵内,这时,虽然叶轮转动,却不能输送液体, 这种现象称为“气缚”。为了避免“气缚”的产生,必须在每次启动泵之前将泵 体及吸入管路内充满液体并排尽空气。对于输送温度较高或易挥发的液体,离心 泵通常要在一定的灌注压头下工作。
泵 – 什么是泵?
泵是一种主要用于将流体或气体从一个地方

输送到另一个地方的机器或者设备.
离心泵 - 工作原理
离心力
泵壳
叶轮
压力&流量
机械运动 (旋转)
电能 电机
如何选择一台合适的泵
物料? 流量? 扬程? 其他相关信息,例如真空 下应用,带腐蚀性物料等?!
- 物料信息
- 黏度 - 密度 - 温度 - 物料的流动性 - 饱和蒸汽压 - 固体含量 - 腐蚀性能 - 是否含有硬质颗粒
- 设备工况
- 流量 - 扬程
理解泵头(扬程)和压力之间的相同和 不同点
•泵的主要功能就是产生压力
•压力是可以由Pa 或者 bar来表示的 (1 Pa = 1 N/m²)
•但是, 同一个离心泵并不是一定产生同样的压力. 压力 的大小取决于很多不同的因素, 例如其中一个就是物料 的密度.
•无论物料的密度如何,离心泵产生一个同样的“静压头“, 通常称为泵头,泵头一般通过 mLC 表示 „meter liquid collumn“
单机封, 碳化硅vs碳化硅, 氟橡胶或者乙 丙橡胶带FDA证书 单机封, 碳化硅vs不锈钢, 丁晴橡胶 单机封, 碳化硅vs碳化硅, 氟橡胶 冲洗机封,碳化硅vs碳化硅,氟橡胶 冲洗机封,碳化硅vs碳化硅,氟橡胶 单机封,碳化硅vs碳化硅,氟橡胶 双机封,碳石墨vs不锈钢,丁晴橡胶/,碳 石墨vs不锈钢,丁晴橡胶

离心泵培训资料

离心泵培训资料

04
离心泵的安装与调试
安装前的准备
检查泵的型号、参数是否符合设计要求
确认泵的进出口管路是否畅通 检查紧固件是否牢固
检查泵体、电机等部件是否有损伤或锈 蚀
检查旋转方向是否正确
安装步骤与注意事项
基础制作
按照厂家提供的图纸和要求制作基础,基础应水平、稳固。
泵体安装
将泵体放置在基础上,调整泵体的高低位置,使泵轴线与水平 面垂直。
记录应存档保存,以 便后续查询和分析。
记录应包括维护的项 目、更换的部件、使 用的材料等信息。
07
离心泵的发展趋势与新技术应用
智能化发展
智能监控
离心泵通过传感器和监控 系统,实时监测运行状态 ,及时预警和预防故障。
远程控制
利用互联网技术,实现远 程操控,方便高效地进行 离心泵的管理和维护。
自动化调节
离心泵的主要部件
泵壳
用于容纳叶轮和其他主要部件,通常由铸铁 或铸钢制成。
轴封
用于密封泵壳和轴之间的间隙,以防止液体 泄漏,通常采用机械密封或填料密封。
叶轮
产生离心力的重要部件,通常由铸铁或铸钢 制成。
进出口管
用于连接泵的进出口,通常采用钢管或铸铁 管。
02
离心泵的分类与特点
按照输送介质分类
01
按照结构形式分类
单级泵
由叶轮、泵体、泵盖等组成,适用于 流量较小、压力较高的场合。
多级泵
由多个叶轮串联组成,适用于高扬程 、大流量的场合。
卧式泵
叶轮轴心线水平布置,适用于安装高 度不受限制的场合。
立式泵
叶轮轴心线垂直布置,适用于受安装 高度限制的场合。
按照使用场合分类
工业用水泵

离心泵基本知识

离心泵基本知识
密封环:作用是防止泵的内泄漏和外泄漏, 磨损后可以更换。
轴和轴承:泵轴一端固定叶轮,一端装联轴 器。轴承有滚动轴承和滑动轴承。
轴封:一般有机械密封和填料密封。
泵的联轴器:作用是传递功率,补偿泵与电 机的相对位移,缓和冲击,改变轴系的自振 频率;
爪型弹性联轴器:体积小,重量轻,结构简 单,最大许用扭矩850N.M,最大轴径50mm; 弹性柱销联轴器:结构简单,传动扭矩大, 最大许用扭矩8316N.M,最大轴径200mm ; 齿轮联轴器:需要润滑,需要定期维护;
根据介质温度可 采用密封箱体保 温结构
根据介质温度 情况轴承支架 分无冷、风冷 及水冷结构
根据介质含固量可 选择开式叶轮结构
可配各种 机械密封
重工位轴系设计
悬臂式离心泵OH2
(OH3)立式管道泵
(OH3/OH4/OH5)立式管道泵
(BB1)双吸中开泵剖面图
轴向剖分壳体, 无须拆卸进出口 管路即可维修
(VS2)液下泵剖面图
滚动轴承可脂 润滑或油润滑
护管结构,滑 动轴承外冲洗
可配填料密封 或机械密封
螺纹接轴,安全可 靠,可反转设计
双吸式叶轮,结合双 流道蜗壳设计,对称 结构,运转平稳
滑动轴承, 介质本身自 冲洗
混流式叶轮,加 空间导叶式壳体 ,适合大流量低 扬程工况
(VS4)液下泵剖面图
V型环密封或填料 密封+脂润滑滚动 轴承+联轴器
察细致,熟悉结构,一般能正确判断。
对于采用平衡盘的多级离心泵, 在安装密封时,必须将转子推向 入口端,使平衡盘工作面接触, 才能校核密封压缩量是否合适.
4、离心泵的日常检查内容
安装完后试泵前检查内容 泵运行中检查内容 泵备用时检查内容 泵检修后试车时检查内容

离心泵重要基础知识点

离心泵重要基础知识点

离心泵重要基础知识点离心泵是一种常见的流体机械设备,广泛应用于工业生产和农业灌溉等领域。

作为一个大学教授,我来为大家介绍离心泵的一些重要基础知识点。

1. 工作原理:离心泵依靠离心力将液体从低压区域抽离,并通过转动叶轮提高压力和流速。

液体通过进口流道进入泵体,然后被离心力推向叶轮,并在高速旋转下被抛出,最后通过出口流道排出。

2. 组成部分:离心泵主要由泵体、叶轮、轴、轴承等部分组成。

泵体通常采用铸铁、不锈钢等材料制成,以确保其耐腐蚀性和结构的稳定性。

叶轮是离心泵的核心部件,其形状和数量对泵的性能影响很大。

轴和轴承则用于支撑叶轮的转动。

3. 性能参数:离心泵的性能参数对于选择和设计泵的工作条件至关重要。

常见的性能参数包括流量、扬程、功率、效率等。

流量是指单位时间内通过泵的液体体积,扬程是液体在泵中提升的高度,功率则表示泵传递给液体的能量,而效率则反映了转化能量的效果。

4. 泵的特点:离心泵具有结构简单、使用方便、流量范围广、运行稳定等特点。

由于其流体力学性能好,使其在工业领域得到了广泛应用。

但离心泵也存在一些局限性,例如对固体颗粒的适应性较差,易受到气体、液体变化和泵进口阻力的影响。

5. 应用领域:离心泵广泛应用于工业生产中的供水、给排水、冷却循环、化工流程和石油化工等领域。

同时,在农业领域,离心泵也被用于灌溉系统中,为农田提供水源。

以上就是离心泵的一些重要基础知识点。

作为一个大学教授,我希望通过这些简要介绍,能够帮助大家对离心泵有一定的了解,并对其应用领域有更清晰的认识。

离心泵基础知识

离心泵基础知识

安全管理/行业安全离心泵基础知识一.离心泵的工作原理驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。

液体从叶轮获得能量,•使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。

在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,•在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。

二、离心泵的结构及主要零部件一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些离心泵还装有导轮、诱导轮、平衡盘等。

1.泵体:即泵的壳体,包括吸入室和压液室。

①吸入室:它的作用是使液体均匀地流进叶轮。

②压液室:它的作用是收集液体,并把它送入下级叶轮或导向排出管,与此同时降低液体的速度,使动能进一步变成压力能。

•压液室有蜗壳和导叶两种形式。

2.叶轮:它是离心泵内传递能量给液体的唯一元件,叶轮用键固定于轴上,随轴由原动机带动旋转,通过叶片把原动机的能量传给液体。

叶轮分类:①按照液体流入分类:单吸叶轮(在叶轮的一侧有一个入口)和双吸叶轮(液体从叶轮的两侧对称地流到叶轮流道中)。

②按照液体相对于旋转轴线的流动方向分类:径流式叶轮、轴流式叶轮和混流式叶轮。

③按照叶轮的结构形式分类:闭式叶轮、开式叶轮和半开式叶轮。

3.轴:是传递机械能的重要零件,•原动机的扭矩通过它传给叶轮。

泵轴是泵转子的主要零件,轴上装有叶轮、轴套、平衡盘等零件。

泵轴靠两端轴承支承,在泵中作高速回转,因而泵轴要承载能力大、耐磨、耐腐蚀。

泵轴的材料一般选用碳素钢或合金钢并经调质处理。

4.密封环:是安装在转动的叶轮和静止的泵壳(中段和导叶的组合件)之间的密封装置。

其作用是通过控制二者之间间隙的方法,增加泵内高低压腔之间液体流动的阻力,减少泄漏。

5.轴套轴套是用来保护泵轴的,使之不受腐蚀和磨损。

必要时,轴套可以更换。

6.轴封泵轴和前后端盖间的填料函装置简称为轴封,主要防止泵中的液体泄漏和空气进入泵中,以达到密封和防止进气引起泵气蚀的目的。

离心泵基础知识

离心泵基础知识

离心泵离心泵结构简单,操作容易,流量易于调节,且能适用于多种特殊性质物料,因此在工业生产中普遍被采用。

一离心泵的主要部件和工作原理1.离心泵的主要部件(1)叶轮:叶轮是离心泵的核心部件,由4-8片的叶片组成,构成了数目相同的液体通道。

按有无盖板分为开式、闭式和半开式(其作用见教材)。

(2)泵壳:泵体的外壳,它包围叶轮,在叶轮四周开成一个截面积逐渐扩大的蜗牛壳形通道。

此外,泵壳还设有与叶轮所在平面垂直的入口和切线出口。

(3)泵轴:位于叶轮中心且与叶轮所在平面垂直的一根轴。

它由电机带动旋转,以带动叶轮旋转。

2.离心泵的工作原理(1)叶轮被泵轴带动旋转,对位于叶片间的流体做功,流体受离心力的作用,由叶轮中心被抛向外围。

当流体到达叶轮外周时,流速非常高。

(2)泵壳汇集从各叶片间被抛出的液体,这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动,使流体的动能转化为静压能,减小能量损失。

所以泵壳的作用不仅在于汇集液体,它更是一个能量转换装置。

(3)液体吸上原理:依靠叶轮高速旋转,迫使叶轮中心的液体以很高的速度被抛开,从而在叶轮中心形成低压,低位槽中的液体因此被源源不断地吸上。

气缚现象:如果离心泵在启动前壳内充满的是气体,则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度,这样槽内液体便不能被吸上。

这一现象称为气缚。

(通过第一章的一个例题加以类比说明)。

为防止气缚现象的发生,离心泵启动前要用外来的液体将泵壳内空间灌满。

这一步操作称为灌泵。

为防止灌入泵壳内的液体因重力流入低位槽内,在泵吸入管路的入口处装有止逆阀(底阀);如果泵的位置低于槽内液面,则启动时无需灌泵。

(4)叶轮外周安装导轮,使泵内液体能量转换效率高。

导轮是位于叶轮外周的固定的带叶片的环。

这此叶片的弯曲方向与叶轮叶片的弯曲方向相反,其弯曲角度正好与液体从叶轮流出的方向相适应,引导液体在泵壳通道内平稳地改变方向,使能量损耗最小,动压能转换为静压能的效率高。

离心泵设计需要的知识点

离心泵设计需要的知识点

离心泵设计需要的知识点离心泵是一种常见的流体机械设备,广泛应用于工农业生产和城市供水系统中。

为了确保离心泵的性能和效率,设计者需要掌握一些关键的知识点。

本文将介绍离心泵设计所需的知识点,包括工作原理、选型参数、设计要点等。

一、离心泵的工作原理离心泵利用离心力将液体从低压区域输送到高压区域。

其工作原理可以分为以下几个步骤:1. 吸入过程:当泵轴以一定的速度旋转时,叶轮中心会形成负压区域。

此时,液体会通过进水口进入叶轮,并随后被叶轮推向叶片外缘。

2. 加速过程:液体在叶轮中被加速,离心力作用下,液体的速度增加,同时压力减小。

3. 引导过程:叶片的形状和角度设计得当,能够引导流体从进口到出口,减小流体的阻力和涡流损失。

4. 推出过程:当液体达到叶片外缘时,离心力将其推向出口,同时压力增加。

二、离心泵的选型参数离心泵的选型参数包括流量、扬程、效率和轴功率等。

1. 流量:流量是指单位时间内通过泵的液体体积。

根据工艺需求和供液条件,确定所需的流量大小。

2. 扬程:扬程是指液体从进口到出口时所需克服的高度差和压力损失。

根据输送距离和高度差确定所需的扬程。

3. 效率:泵的效率是指输出功率与输入功率之间的比值,即泵的输出能量和输入能量之间的转换效率。

高效率的泵可以提供更大的流量和更高的扬程。

4. 轴功率:轴功率是指泵轴的输出功率,用于计算泵的能耗。

根据所需的流量、扬程和效率,确定泵的轴功率。

三、离心泵的设计要点离心泵的设计需要考虑以下几个要点:1. 泵的类型选择:根据工艺要求和使用环境,选择适合的泵型。

目前常见的离心泵包括单级、多级、离心隔膜泵等。

2. 叶轮与叶片设计:叶轮是离心泵的关键部件之一,其叶片的形状和角度决定了泵的性能。

合理设计叶轮和叶片,能够提高泵的效率和稳定性。

3. 泵壳和吸入管道设计:泵壳和吸入管道的设计直接影响泵的吸入性能和阻力损失。

合理设计泵壳和吸入管道的形状和尺寸,优化流体的流动路径。

4. 密封系统设计:离心泵的密封系统用于防止液体泄漏。

离心泵培训资料

离心泵培训资料

叶轮结构及作用
组成
叶轮由叶片、前盖板、后盖板等组成 。
作用
叶轮是离心泵的核心部件,通过旋转 产生离心力,将液体从吸入口吸入并 加速至出口。
密封环结构及作用
组成
密封环由两个半圆形环片组成。
作用
密封环用于防止液体从泵体内泄漏,同时起到平衡轴向力的作用。
轴封结构及作用
组成
轴封由填料函、压盖、弹簧等组成。
求。
常见故障排除方法
流量不足
检查进出口管路是否堵塞或漏气,调 整泵的旋转方向或更换叶轮。
扬程不足
检查叶轮是否磨损或松动,调整泵的 旋转方向或更换叶轮。
电动机过载
检查泵的旋转方向是否正确,检查叶 轮是否堵塞或松动,调整泵的旋转方 向或更换叶轮。
泵体发热
检查泵的轴承是否磨损或松动,检查 泵的润滑系统是否正常工作。
安装调试注意事项
安装前检查
检查泵的型号、规格、质量、 性能等是否符合要求,检查泵 的零部件是否齐全、完好无损

基础要求
根据泵的安装高度和重量,选 择合适的安装基础,确保泵运 行平稳、无振动。
管路连接
正确连接进出口管路,确保密 封良好、无泄漏。
调试要求
在泵安装完成后,应进行调试 ,检查泵的旋转方向、流量、 扬程、压力等参数是否符合要
保设备处于良好状态。
操作规程
严格按照离心泵的操作规程进行操 作,包括启动、停止、调节流量等 步骤,避免出现误操作或违规操作 。
维护保养
定期对离心泵进行维护保养,包括 清洗、润滑、更换易损件等,确保 设备正常运行和延长使用寿命。
应急处理措施制定和实施流程
制定应急处理措施
针对可能出现的故障或事故,制定相应的应急处理措施, 包括停机、关闭进出口阀门、排放管道内介质等步骤,以 防止事故扩大。

离心泵知识汇总

离心泵知识汇总

离心泵知识汇总(一)离心泵的气蚀现象由离心泵的工作原理可知,在离心泵叶轮中心(叶片人口)附近形成低压区,这一压强与泵的吸上高度密切相关。

如图2-15所示,当贮液池上方压强一定时,若泵吸人口附近压强越低,则吸上高度就越高。

但是吸人口的低压是有限制的,这是因为当叶片人口附近的最低压强等于或小于输送温度下液体的饱和蒸气压时,液体将在该处气化并产生气泡,它随同液体从低压区流向高压区;气泡在高压作用下迅速凝结或破裂,此时周围的液体以极高的速度冲向原气泡所占据的空间,在冲击点处产生大的冲击压力,且冲击频率极高;由于冲击作用使泵体震动并产生噪音,且叶轮和泵壳局部处在极大冲击力的反复作用下,使材料表面疲劳,从开始点蚀到形成裂缝,叶轮或泵壳受到破坏,这种现象称为气蚀现象。

气蚀发生时,由于产生大量的气泡,占据了液体流道的部分空间,导致泵的流量、压头及效率下降。

气蚀严重时,泵不能正常操作。

因此,为了使离心泵能正常运转,应避免产生气蚀现象,这就要求叶片人口附近的最低压强必须维持在某一值以上,通常是取输送温度下液体的饱和蒸气压作为最低压强。

应予指出,在实际操作中,不易确定泵内最低压强的位置,而往往以实测泵人口处的最低压强为准。

图2—15离心泵的吸液示意图(二)离心泵的允许吸上高度离心泵的允许吸上高度又称为允许安装高度,是指泵的吸人口与吸人贮槽液面间可允许达到的最大垂直距离,以H表示。

显然,为了避免气蚀现象,泵的安装g高度必须受到限制。

在图2—15中,假设离心泵在可允许的安装高度下操作,于贮槽液面0-0’与泵人口处1—1,两截面间列柏努利方程式,可得(2—19)式中 H g —泵的允许安装高度,m ;H f,0-1—液体流经吸人管路的压头损失,m ; P 1—泵人口处可允许的最小压强,也可写成p 1,min ,Pa 。

若贮槽上方与大气相通,则加即为大气压强]c ,上式可表示为(2-20 )为子确定离心泵的允许安装高度,在归产的离心泵标准中,采用两种指标(允许吸上真空度和气蚀余量)来表示泵的抗气蚀性能(即吸上性能),下面力.Z ,j 讨论它们的意义和计算方法。

离心泵 相关知识点

离心泵   相关知识点

1.叶片泵配油盘上的三角槽有何功用?答:可使相邻两叶片间的工作空间由吸油区进入压油区逐渐地与排油口相通,防止压力骤增,造成液击、噪声和瞬时流量的脉动。

2.叶片泵叶片端部与定子内壁的可靠密封,常采用哪些办法?答:叶片端部与定子内壁的密封,是靠转子转动时的离心力和叶片底部油压力来保证的。

对高压叶片泵,为避免叶片底部油压过高造成端部与内壁的过度磨损,可采用减小叶厚的方法,或采用子母叶片(复合式叶片)、双叶片、带弹簧的叶片等,既减少了磨损,又保证了可靠密封。

3.在管理维修叶片泵时主要应往意些什么?答:(1)注意转向,不可反向旋转;(2)保持油液清洁及合适的油温与粘度;(3)叶片与滑槽之间的间隙及端面间隙应在规定范围内;(4)配油盘与定子应正确定位,转子、叶片、配油盘不能装反;(5)转子与配油盘有擦伤时,可重新研磨,以保证轴向间隙,另外要注意叶片的轴向宽度应比转子略小(0.005~0.01mm)。

4.离心泵的水力损失的含义是什么?它包括哪几部分损失?答:泵工作时,因液体与壁面存在摩擦损失,以及液体本身有内摩擦,流动时产生漩涡与撞击,均会使泵的实际压头小于理论压头,这称泵的水力损失。

它包括摩阻损失与漩涡、撞击损失两部分。

5.为什么离心泵在设计工况运行时效率最高?答:因为该工况有最小的叶轮进、出撞击损失。

6.离心泵的能量损失有那几项?各自的含义是什么?答:(1)容积损失即泄漏造成的损失,无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。

(2)水力损失由于液体流经叶片、蜗壳的沿程阻力,流道面积和方向变化的局部阻力,以及叶轮通道中的环流和旋涡等因素造成的能量损失。

这种损失可用水力效率ηh来反映。

(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦,泵轴在轴承、轴封等处的机械摩擦造成的能量损失。

机械损失可用机械效率ηm来反映。

7.离心泵的定速特性曲线如何测定?测定哪些内容?答:在恒定的转速下,通过改变排出阀开度的方法,分别测出泵在不同工况下的流量Q、压头H、轴功率P和必需汽蚀余量hr,并算出不同工况下的有效功率和总效率η,再将所得的对应点用光滑曲线加以连接而成,一般应测取Q-H、Q-P、Q-η、Q-hr等曲线。

离心泵基础知识

离心泵基础知识

1、离心泵的工作原理:电动机带动叶轮高速旋转,使液体产生离心力,由于离心力的作用,液体被甩入侧流道排出泵外,或进入下一级叶轮,从而使叶轮进口处压力降低,与作用在吸入液体的压力形成压差,压差作用在液体吸入泵内,由于离心泵不停的旋转,液体就源源不断的被吸入或排出。

2、润滑油(脂)的作用:润滑冷却作用、冲洗作用、密封作用、减振作用、保护作用、卸荷作用。

3、润滑油使用前要经过哪三级过滤:第一级:润滑油原装桶与固定桶之间;第二级:固定油桶与油壶之间;第三级:油壶与加油点之间。

4、设备润滑的“五定”:定点:按规定点加油;定时:按规定时间给润滑部位加油,并定期换油;定量:按消耗定量加油;定质:根据不同的机型选择不同的润滑油,并保持油品质量合格;定人:每一个加油部位必须有专人负责。

5、机泵润滑油中含水有何危害:水分可使润滑油粘度降低,减弱油膜的强度,降低润滑效果。

水低于0℃要结冰,严重地影响润滑油的低温流动性。

水分能加速润滑油的氧化和促进低分子有机酸对金属的腐蚀。

水分会增加润滑油的泡沫性,使润滑油易于产生泡沫。

水分会使金属部件生锈。

6、机泵维护保养内容有哪些:认真执行岗位责任制及设备维护保养等规章制度。

设备润滑做到“五定”、“三级过滤”,润滑器具完整、清洁。

维护工具、安全设施、消防器材等齐全完好,置放齐整。

7、常见轴封泄漏的标准:填料密封:轻质油小于20滴/分重质油小于10滴/分。

机械密封:轻质油小于10滴/分重质油小于5滴/分。

8、离心泵盘不动车时为何不能启动:离心泵盘不动车,说明泵的内部产生了故障,这故障可能是叶轮被什么卡住或是泵轴弯曲过度,或是泵的动、静部分锈死,或是泵内压力过高。

如果泵盘不动车而强行启动,强大的电机力量带动泵轴强行动转,会造成内部机件损坏,如泵轴断裂、扭曲、叶轮破碎、电机线圈烧毁、也可能使电机跳闸,启动失败。

9、封油的作用是什么:冷却密封零件;润滑摩擦付;防止抽空破坏。

备用泵为什么要定期盘车10、定期盘车的作用有三个:防止泵内生垢卡住;防止泵轴变形;盘车还可以把润滑油带到各润滑点,防止轴生锈,轴承得到了润滑有利于在紧急状态下马上开车。

离心泵基础知识

离心泵基础知识

离心泵
2024/1/4
15
(3)采用平衡叶片:采用平衡叶片的方法是在叶轮后盖板的背面设有若 干径向叶片。当叶轮旋转时,它可以推动液体旋转,使叶轮背面靠叶轮 中心部分的液体压力下降,其下降程度与叶片的尺寸及叶片与泵壳的间 隙大小有关。其优点是:减小轴向力,减少轴封的负荷;防止悬浮的固 体颗粒进入轴封。但对于易于与空气混合而燃烧爆炸的液体,不宜采用 此法。
加氢设备
2024/1/4
2
一、按离心泵的结构分类 (一)按叶轮进液方式:单吸式(液体从一侧进入叶轮)和 双吸式(液体从叶轮两侧吸入,吸入性能较好,多见于大流
量的离心泵)。
加氢设备
2
2024/1/4
3
(二)按叶轮数目:单级泵(只有一个叶轮)和多级泵(有 两个以上的叶轮,级数越多,扬程越高)。
加氢设备
有无前后盖板,其结构可分为闭式、半开式及开式叶轮三种。 1、闭式叶轮一般由前后盖板、叶片和轮毂组成,由于其效率高,
得到广泛应用,适用于输送不含颗粒杂质的清洁液体。 2、半开式叶轮没有前盖板,只有后盖板、叶片和轮毂,常用于输
送易于沉淀或含有固体颗粒的液体。 3、开式叶轮没有前后盖板,只有叶片和轮毂,各叶片用筋条连接
离心泵
2024/1/4
7
离心泵工作时,最为担心的是 泵入口有气体。因为气体的密度小, 旋转时产生的离心力就很小, 叶轮中不能产生必要的真空, 也就无法将密度较大的液体吸入泵中。 因此在开泵前必须使泵 和吸入系统充满液体, 而且在工作中,吸入系统不能漏气, 这是离心泵正常工作必须具备的条件。
离心泵
2024/1/4
温度 水的饱和蒸气压(Pa)
-10
260
0
610
10

离心泵知识培训

离心泵知识培训
更换。
02
对轴承、密封等关键部 位进行定期润滑和更换,
延长使用寿命。
04
04 离心泵故障排除与修复
常见故障现象及原因分析
泵不吸水 原因:灌注引水不够、泵内空气无法排出、吸水管漏气、前衬板与叶轮间隙大等。
常见故障现象及原因分析
泵不排水
原因:流道叶轮部分堵塞、叶轮装反或严重损坏、转速太低、底阀或滤网堵塞等。
04
转速
离心泵叶轮的旋转速度,直接影响泵 的流量和扬程。
02 离心泵选型与安装
选型依据及注意事项
01
02
03
04
流量和扬程
根据实际需求选择合适的流量 和扬程,避免过大或过小造成
的能源浪费或设备损坏。
介质性质
考虑介质的腐蚀性、粘度、密 度等性质,选择适合的泵材质
和结构。
工作温度和压力
确保泵能够在规定的工作温度 和压力范围内正常运行。
检查泵体、电机及连接部 分是否紧固,有无松动或 损坏。
检查密封装置是否完好, 有无泄漏现象。
检查轴承润滑情况,确保 油位正常,油质清洁。
检查进出口阀门是否开启, 管道是否畅通。
正常运行操作要点
01
02
03
04
启动离心泵前,确保泵 内充满液体,避免空转。
启动后观察电流、压力、 流量等参数是否正常, 监听有无异常声响。
性能优化途径探讨
优化设计
通过改进叶轮、导叶等过 流部件的设计,提高泵的 水力效率。
选用高效电机
采用高效电机,降低泵的 驱动功率,提高整体效率。
控制系统优化
采用先进的控制系统,实 现泵的变速调节和智能控 制,以适应不同工况需求。
结构改造提高效率

离心泵基础知识

离心泵基础知识

2 泵的装配
★ 组装规定 ——轴向间隙:
转子总串动量设计为6~8mm,而实际上各泵有1~2mm的差别, 总串动量在<4mm时有必要再检查。 ——推力轴承的间隙 如果产品是配置的双面推力块轴承时,出厂的间隙值为0.30.35mm。 ——滑动轴承的间隙 间隙值用压铅方法测定时,设计规定值0.12~0.16mm,当超过 0.25mm时应更换轴瓦。 ——动平衡要求 不平衡力矩按G2.5级计算 ,并进行动平衡试验。
3 泵机组应定期检修 当泵连续不间断运行8000小时或间断运行(经常开机和关机)6000 小时后,应进行拆卸检查,以确定过流部件的疲劳损坏状况并 及时修复或更换。为确保泵的精度和可靠性,泵的大修应在制 造厂或具备该泵大修能力的专业厂进行。 4 泵机组的操作与检查注意事项 ☆ 日常维护检查 ☆ 定期检查部位
回 油 口
冷 却 器
差 压 控 制 器 供 油 温 度 (铂 热 电 阻)
3- 压 力 表 、、
供 油 口
供 油 温 度 计
液 位 控 制 器
压 力 变 送 器
空 气 过 滤 器 安 全 阀
油 泵 电 机 排 污 阀″
加 热 器
油 泵 压 力滤 前 压 力滤 后 压 力
四 自平衡多级离心泵的装配与拆卸
5 自平衡多级离心泵壳体结构 △ SD型自平衡多级离心泵
△ ZD型自平衡节段式多级离心泵
△ ZDP型自平衡多级离心泵
三 稀油润滑系统
1 润滑系统组成 2 仪表组成 3 控制逻辑原理及设备的功能
△ 润滑油系统
呼 吸 器
工 作 中 溢 油 量 约 2 压 力 0~0.4 溢 流
外 形 尺 寸 273× 1100有 效 容 积 0.055 油

离心泵基础知识(DOC)

离心泵基础知识(DOC)

图2-1 离心泵活页轮2-2 离心泵离心泵结构简单,操作容易,流量均匀,调节控制方便,且能适用于多种特殊性质物料,因此离心泵是化工厂中最常用的液体输送机械。

近年来,离心泵正向着大型化、高转速的方向发展。

2.2.1 离心泵的主要部件和工作原理一、离心泵的主要部件1.叶轮 叶轮是离心泵的关键部件,它是由若干弯曲的叶片组成。

叶轮的作用是将原动机的机械能直接传给液体,提高液体的动能和静压能。

根据叶轮上叶片的几何形式,可将叶片分为后弯、径向和前弯叶片三种,由于后弯叶片可获得较多的静压能,所以被广泛采用。

叶轮按其机械结构可分为闭式、半闭式和开式(即敞式)三种,如图2-1所示。

在叶片的两侧带有前后盖板的叶轮称为闭式叶轮(c 图);在吸入口侧无盖板的叶轮称为半闭式叶轮(b 图);在叶片两侧无前后盖板,仅由叶片和轮毂组成的叶轮称为开式叶轮(a 图)。

由于闭式叶轮宜用于输送清洁的液体,泵的效率较高,一般离心泵多采用闭式叶轮。

叶轮可按吸液方式不同,分为单吸式和双吸式两种。

单吸式叶轮结构简单,双吸式从叶轮两侧对称地吸入液体(见教材图2-3)。

双吸式叶轮不仅具有较大的吸液能力,而且可以基本上消除轴向推力。

2.泵壳泵体的外壳多制成蜗壳形,它包围叶轮,在叶轮四周展开成一个截面积逐渐扩大的蜗壳形通道(见图2-2)。

泵壳的作用有:①汇集液体,即从叶轮外周甩出的液体,再沿泵壳中通道流过,排出泵体;②转能装置,因壳内叶轮旋转方向与蜗壳流道逐渐扩大的方向一致,减少了流动能量损失,并且可以使部分动能转变为静压能。

若为了减小液体进入泵壳时的碰撞,则在叶轮与泵壳之间还可安装一个固定不动的导轮(见教材图2-4中3)。

由于导轮上叶片间形成若干逐渐转向的流道,不仅可以使部分动能转变为静压能,而且还可以减小流动能量损失。

注意:离心泵结构上采用了具有后弯叶片的叶轮,蜗壳形的泵壳及导轮,均有利于动能转换为静压能及可以减少流动的能量损失。

3.轴封装置离心泵工作时是泵轴旋转而泵壳不动,泵轴与泵壳之间的密封称为轴封。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

离心泵知识点汇总
1、机泵维护保养内容有哪些?
认真执行岗位责任制及设备维护保养等规章制度。

设备润滑做到“五定”、“三级过滤”,润滑器具完整、清洁。

维护工具、安全设施、消防器材等齐全完好,置放齐整。

2、离心泵振动的原因有哪些?
转子不平衡。

泵轴与电机不对中,对轮胶圈老化。

轴承或密封环磨损过多,形成转子偏心。

泵抽空或泵内有气体。

吸入压力过低,使液体汽化或近于汽化。

轴向推力变大,引起串轴。

轴承和填料润滑不当,磨损过多。

轴承磨损或损坏。

叶轮局部堵塞或外部附属管线振动。

润滑油(脂)过多或过少。

机泵基础刚度不够,螺栓松动。

3、离心泵抽空时有什么现象?
运行中的泵开始抽空时,会突然发出噪音、振动,并伴有压力、流量的降低和电流减小。

抽空严重时,泵会发生强烈振动,压力回零,泵中无液体打出。

4、泵在冬天为什么要防冻?
水在零度以下发生体积膨胀,如果留在泵体内的水不清理出去,低温下的体积膨胀产生的力量会使泵体胀裂,造成不必要的损坏。

防冻的方法主要有以下几种:
排净闲置泵内的存水。

保持冷却水细水长流。

对泵保温或用蒸汽、热水伴热。

备用泵保持出入口流通。

5、泵冻了以后如何处理?
泵冻了以后,决不能用蒸汽直接吹,以防因泵体热胀不均而破裂。

泵冻了以后先用冷水浇,然后待盘动车,可以用蒸汽或热水浇淋。

6、离心泵的主要工作原理是什么?
电动机带动叶轮高速旋转,使液体产生离心力,由于离心力的作用,液体被甩入侧流道排出泵外,或进入下一级叶轮,从而使叶轮进口处压力降低,与作用在吸入液体的压力形成压差,压差作用在液体吸入泵内,由于离心泵不停的旋转,液体就源源不断的被吸入或排出。

7、润滑油(脂)有哪些作用?
润滑冷却作用、冲洗作用、密封作用、减振作用、保护作用、卸荷作用。

8、润滑油使用前要经过哪三级过滤?
第一级:润滑油原装桶与固定桶之间;
第二级:固定油桶与油壶之间;
第三级:油壶与加油点之间。

9、什么是设备润滑“五定”?
定点:按规定点加油;
定时:按规定时间给润滑部位加油,并定期换油;
定量:按消耗定量加油;
定质:根据不同的机型选择不同的润滑油,并保持油品质量合格;
定人:每一个加油部位必须有专人负责。

10、机泵润滑油中含水有何危害?
水分可使润滑油粘度降低,减弱油膜的强度,降低润滑效果。

水低于0℃要结冰,严重地影响润滑油的低温流动性。

水分能加速润滑油的氧化和促进低分子有机酸对金属的腐蚀。

水分会增加润滑油的泡沫性,使润滑油易于产生泡沫。

水分会使金属部件生锈。

11、常见轴封泄漏的标准?
填料密封:轻质油小于20滴/分重质油小于10滴/分
机械密封:轻质油小于10滴/分重质油小于5滴/分
12、离心泵盘不动车时为什么不能启动?
离心泵盘不动车,说明泵的内部产生了故障,这故障可能是叶轮被什么卡住或是泵轴弯曲过度,或是泵的动、静部分锈死,或是泵内压力过高。

如果泵盘不动车而强行启动,强大的电机力量带动泵轴强行动转,会造成内部机件损坏,如泵轴断裂、扭曲、叶轮破碎、电机线圈烧毁、也可能使电机跳闸,启动失败。

13、封油的作用是什么?
冷却密封零件;润滑摩擦付;防止抽空破坏。

14、备用泵为什么要定期盘车?
定期盘车的作用有三个:防止泵内生垢卡住;防止泵轴变形;盘车还可以把润滑油带到各润滑点,防止轴生锈,轴承得到了润滑有利于在紧急状态下马上开车。

15、运行中的离心泵异常发热的原因有哪些?
发热是机械能转化为热能的表现,引起机泵异常发热的常见原因有:
伴有杂音的发热,通常是轴承滚珠隔离架损坏。

轴承箱中的轴承挡套松动,前后压盖松动,因摩擦引起发热。

轴承孔过大,引起轴承外圈松动。

泵体内有异物。

转子振动大,使密封环磨损。

泵抽空或泵的负荷太大。

转子不平衡。

润滑油太多或太少及油质不合格。

16、离心泵振动、轴承温度标准是什么?
离心泵的振动标准为:
转速小于1500vpm,振动小于0.09mm。

转速1500~3000vpm,振动小于0.06mm。

轴承温度标准为:滑动轴承小于65℃,滚动轴承小于70℃。

17、机泵正常运行时,冷却水开多大才合适?
机泵在正常工作时,冷却水开启大小以排水温度为40℃左右最合适。

此时用手接触排出水有点温度,冷却效果最佳。

特别是端面密封的冷却水不能在冬天开得太大,以防止动、静环的密封圈因水温低而硬化,丧失弹性使密封失效。

18、轴承箱发热的原因有哪些?
泵轴与电机轴不同心。

润滑油(脂)过多或过少,油(脂)变质。

带油环破碎或跳出固定位置。

轴向推力增大。

冷却水不足或中断。

轴承磨损。

流量太小,使泵近于抽空状态。

基础不牢,转子不平衡,螺栓松动等原因引起的机泵振动。

19、泵体为什么要冷却?
机泵在运行中液体与泵体产生的流动摩擦,转动部分与固定部分如轴承的滚珠与内外圈、轴套与填料等部分会产生摩擦,因摩擦会产生热量,同时由于介质温度高传导给机泵,使泵体发热,冷却的目的是降低泵体、泵座、轴承箱、轴封处温度,防止这些部位因温升而变形、老化和损坏。

20、什么情况下电机要紧急停车?
危及人身安全时。

电机冒烟或有臭味、起火时。

发生很大的振动或轴向串动时。

机身或轴承发热到极限时。

电机转速慢并伴有不正常声音。

21、解释国产的离心油泵的型号,例100YⅡ--100×2A是表示什么?
100--泵吸入口直径Y--单级离心泵Ⅱ--泵用材料代号,第二种碳钢不耐腐蚀温度200~400℃A--叶轮外径第一次车削
22、怎样判别汽蚀现象?
23、泵内出现激烈响声。

24、出口压力不稳、严重时打不上量。

25、泵体振动。

26、介质温度升高。
