中九刷机速成教程践于现在刷机普及,新手增多到处求教特写此教程进行普及教育,使人人皆知人人会刷,在此只讲电脑刷机过程.首先我们刷机要有刷机线和刷机软件,刷机线可以自制也可以购买,刷机线有两种:COM-TTL线. USB-TLL线两种刷机线价格在10-20元左右,不怕麻烦有点动手能力的可以自制COM-TTL线.做升级小板也很容易，到电子零件商店买一片MAX232小16脚集成块，买4个1UF瓷片电容，九针串口母头一个,usb口插头一个,在找个五芯排线成本5-6元根据下面电路图用20W电烙铁焊好，检查无误即可使用。

自已不会焊或没有电烙铁的请修电视机的师傅代劳一下。

这是我自己制作的刷机线非常好用,在网上还发现一个更简单的电路图只要一个74HC14集成电路就行,大家可以试试串口型升级小板简易通讯自测方法，1、连接小板上的RX和TX2、在windows系统中，点击：开始->运行->输入“CMD”回车3、出现：“-”后，在“-”后面输入“debug”回车4、输入“O 3F8 AA”回车，（字母O，3f8是串口Com1，AA是测试数据，其他数据任意）5、输入“i 3f8”回车6、如果小板通讯没问题就会出现“AA”，否则小板有问题数据就会不一致好了刷机线有了下面就来刷机吧.刷机就要先来认识中九机的机芯,中九机芯比较普遍的是主解码芯片:海尔2023E 国芯3001 华亚903(F)阿里3330大海尔2023 国芯单芯片6121这四大主流芯片最普遍,剩下的就比较少量了分别有单芯片国芯6121.中天联科ALl1118.NECc61216.其乐达CT216.澜起M88VS2000等… ,副解调芯片主要是:海尔3121,3102国芯1121,AVL1108,等…,这里主要针对四大主流芯片进行讲解.认识芯片后还有些硬件需要认识的:晶体管九针升级串口四针串口8脚1M存储器40脚2M存储器12芯面板排线高频头芯片5812.5810等…首先要识别升级口针脚定意即查清GND(地线)、RXD(数据输入)、TXD(数据输出)、VCC(电源).BL(复位)等针脚的位置，要查清是很容易的，用万用表R*100档分别测几个针脚与机壳的电阻值，为0欧的脚肯定是GND，有两个电阻值相差不大，还有一个电阻值最小但不为0，这个电阻最小的脚就是VCC,剩下一个电阻值不大不小是BL，两个电阻值相差不大的脚就是RXD、TXD。

中星九号刷机程序使用说明

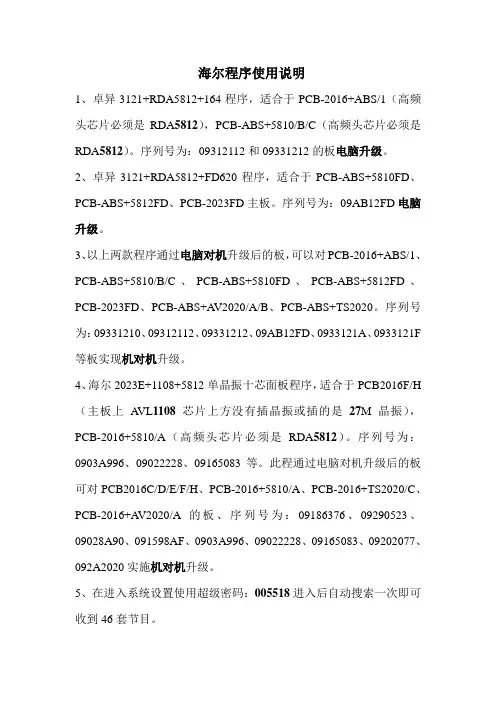

海尔程序使用说明1、卓异3121+RDA5812+164程序，适合于PCB-2016+ABS/1（高频头芯片必须是RDA5812），PCB-ABS+5810/B/C（高频头芯片必须是RDA5812）。

序列号为：09312112和09331212的板电脑升级。

2、卓异3121+RDA5812+FD620程序，适合于PCB-ABS+5810FD、PCB-ABS+5812FD、PCB-2023FD主板。

序列号为：09AB12FD电脑升级。

3、以上两款程序通过电脑对机升级后的板，可以对PCB-2016+ABS/1、PCB-ABS+5810/B/C、PCB-ABS+5810FD、PCB-ABS+5812FD、PCB-2023FD、PCB-ABS+A V2020/A/B、PCB-ABS+TS2020。

序列号为：09331210、09312112、09331212、09AB12FD、0933121A、0933121F 等板实现机对机升级。

4、海尔2023E+1108+5812单晶振十芯面板程序，适合于PCB2016F/H （主板上A VL1108芯片上方没有插晶振或插的是27M晶振），PCB-2016+5810/A（高频头芯片必须是RDA5812）。

序列号为：0903A996、09022228、09165083等。

此程通过电脑对机升级后的板可对PCB2016C/D/E/F/H、PCB-2016+5810/A、PCB-2016+TS2020/C、PCB-2016+A V2020/A的板、序列号为：09186376、09290523、09028A90、091598AF、0903A996、09022228、09165083、09202077、092A2020实施机对机升级。

5、在进入系统设置使用超级密码：005518进入后自动搜索一次即可收到46套节目。

6、机对机升级方法：使用超级密码005518进入系统设置，按“F1”键调出机对机升级对话框，连好升级线，按对话框提示操作即可。

中9卫星电视接收机刷机教程

2、接收机是3、4、5、6针的，需要外接电平转换小板，usb口的不需要额外供电，com口的如果是max232芯片，需要并且只能接usb的+5v供电，com口的如果是max3232芯片除了可以接usb供电外，还可以利用接收机的+3.3v供电，供电范围更宽一些！将转换小板插入电脑的com口或usb口，小板上的接线柱分别用杜邦线或导线连接至接收机，小板的gnd连接收机的gnd，小板的tx（p31）与接收机的rx相连，小板的rx（p30）与接收机的tx相连，如果是usb的小板只连这3根（usb口需要安装pl2303驱动），如果是com口的，芯片是max3232可以将小板的vcc与接收机的vcc相连，com口但芯片是max232就需要再外接个usb的供电啦！
补充：大家如果遇到“Hi2023”的海尔芯片，请看清楚下面一行写的是什么，如果下面一行写着“E0925”或“E09xx”等字样，在读取和烧写时应选择2023E，而不要选择2023！！！
3、观察自己的接收机储存器是多大的？是1MB的还是2MB的？储存器是系统指令的载体，读取和烧写的.bin文件就是存储在此芯片内。芯片是 MX25L8005M2C 的储存器，是1MB的（类似的还有 EN25F80、EN25T80 、M25P80、SST25LF080、F25L008、AT26DF081、W25P80 等）一般为小正方形共8个引脚（两边各4个）；如果芯片是 ATMEL AT45DB161B、MX29F200TTC、EN29LV160AB-70TCP 等，它的引脚超过20个（两边各超过10个以上引脚）为2MB。总体来说，储存器的芯片型号如果包含“80”字样是1M的，如果包含“160”字样则是2M的。1MB的储存器就要使用1M的工具来读取、写入，2M的储存器就要使用2M的工具，否则盲目读取和烧写，很有可能将你的山机变为砖头，原因是，正版的接收机内部都是采用2M的储存器，工厂里使用的工具也是2M的，咱们所使用的工具实际上是工厂外漏的工具，都是2M的工具，如果是用这样的工具读取你的1M储存器，会读出一个2M的文件，这个文件是将你的储存器连读2遍所得到的，如果修改这个文件，再将其烧写到你的1M的储存器内的话，很有可能会把你的机器给刷死！

【转】中九升级教程(二)

2011年07月22日星期五 11:06转载自zjiutv最终编辑zjiutv四、判断升级端口大多数升级端口使用的是排插，升级常见的有：三针、四针、五针、六针和九针的，注意哦，山寨机中各厂家的脚位定义顺序都不一致，所以必须用万用表测量，首先找出（GND）地（红表笔接高频头（就是锅子上的线连机器的那个接头即为地）再用黑表笔测升级端口的各个脚，电阴值为0的即为地（GND），然后将升级的机器通电，再测量升级端口各针脚空载时的电压，即黑表笔接地，红表笔测出的电压是3.36V~3.30V的基本上可以判定为ＴＸＤ、ＲＸＤ的针脚，它一般做都是并排在一起的；而测出的电压在５Ｖ左右的为ＶＣＣ（负载在数据线MAX3232芯片上降为3.3V这样）如果是五针的升级口，除了ＴＸＤ、ＲＸＤ、ＧＮＤ、ＶＣＣ外，剩下针脚有的可以不需理会而让它空置，但需要特别注意的是，有的机顶盒的５针的升级口很是特殊，除了其中一个ＶＣＣ（空载电压一般是3.3V~5.5V）外，还有一个引脚为ＢＬ（有的标识为Ｖｃｃ２），空载电压大概是1.65V这样，在刷新时就必须将ＶＣＣ和ＢＬ两个针脚短接才能正常读取和烧写数据，否则读写速度将会极其的慢以至读写都不成功，所以在遇到读取备份文件很慢时，就必须考虑将两个针脚进行短接才能读写数据，而使用此两个针脚短接的方法也可激活变成砖头的机器，此外，在这里还要特别值得提醒大家的是：有的五口针脚VCC电压是12V~16V的，这一个短接时就要切记谨慎小心！！考虑要短接时一定要先考虑限流压降（串接限流电阻10K等），有的山寨厂设计有较好的外围电路，就可以直接短接，但是据知大部分的就不行！得要想办法稳定在３.３V～５Ｖ或者找出该值的电压口再与ＢＬ短接，否则直接短接，极易造成芯片烧毁，那就彻底变成废砖头了！九针的ＣＯＭ串口很好连接，一公一母ＣＯＭ线（可直接到电脑城购买），有的甚至可以直接相连，而不必做RS232数据线（因为有的机器主板上本身就设计有MAX3232转换芯片或者TTL电平转换的三极管，拆开机盒看串口附近的电路就知），如果联机提示无法连接或者错误的，则需要考虑ＲＸＤ和ＴＸＤ交叉连接；如果没有设计有RS232电路，则仍然需要做RS232数据线的，应仔细观察接口实际连接是几个针脚，一般有效的也就是３～５个针脚，根据上述使用万用表判别法，只需判别出ＧＮＤ、ＴＸＤ、ＲＸＤ三针或者ＧＮＤ、ＴＸＤ、ＲＸＤ、ＶＣＣ、ＢＬ（有的省略此针脚）４～５针，其余的只是闲置的空脚，只需一对一焊接就行了。

中九澜起机器升级刷机办法

中九澜起机器升级刷机办法中九澜起芯片的一代机器独树一帜，其系统文件与众不同，字典算法独特，不少机子风风雨雨三年半，历经数十次升级考验依然故我，在没有更新系统文件的情况下，还是能够通过其它办法收看一代清流信号的全部电视节目。

由于其出色的表现，中九澜起机器已成山寨厂家主流产品，现在市面销售的DVB-S、ABS-S双模机大部分是澜起的，并得到卫视爱好者和用户认可，目前正在使用的中九一代机器中，社会保有量最大的是澜起机器。

当然，对待任何事物都要一分为二，中九卫星通过空中升级，已6次对一代村村通接收机系统进行字典算法更新，没有替换最新字典算法的机器，在每一次PID更新升级后，总会出现一些麻烦，如搜台不全，部分频道黑屏、无声无图，图像与声音不对号等等，处理起来相当费时吃力，要完美接收办法只有一个——刷机升级。

作为一个卫视发烧友，不但要会调锅收星，还要学会一些简单的硬件维修，以及接收机的刷机升级，做到软硬通吃。

各种卫星接收机的刷机，难度最大的应是中六免费机和中九接收机，不同的芯片组合要使用不同的工具软件，升级刷写不同的系统BIN文件。

下面介绍使用量最多，已刷机升级数最少的中九澜起刷机办法，升级刷机前请先看看卫视传媒杂志[DVB-S ABS-S]手把手教你刷机系列文章，必要的准备是成功的基础。

一、读取备份BIN文件刷机升级的办法是：先读出备份BIN文件，再对备份BIN进行升级修改，最后把升级修改了的BIN刷回去。

澜起单模和双模机的备份和刷写都使用“澜起刷机工具SCOM_2[1].80汉化版”，操作方法相同：关闭接收机电源，接收机与电脑正确连接，双击打开工具，（图1）：设置通信设备端口，使用电脑九针COM串口的一般默认COM1，设置波特率为115200 ，设置的通信端口“通信端口（COM1）”和波特率“115200”字迹变灰色，没有变色的请点击工具上的…open‟按钮，使其变灰再点击上面的…UPG‟ 按钮（图2）：下拉工具右边按钮，备份设置的备份大小，多数澜起机器是512K，很少1M的，点击…浏览‟ 按钮（图3）：弹出新窗口，选择存放备份BIN的文件夹，输入备份文件名，点击窗口的…打开‟按钮（图4）：点击工具的…备份‟ 按钮，稍后接通接收机电源，（图5）：（图6）：二、修改升级BIN文件这一步就是对备份BIN文件进行修改，替换或添加最新的第六套字典算法，将BIN升级成最新版本。

中九卫星电视接收机海尔刷机大汇总

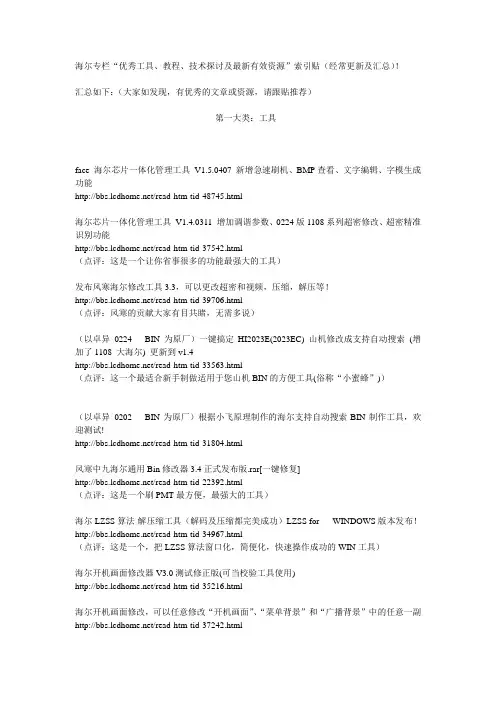

海尔专栏“优秀工具、教程、技术探讨及最新有效资源”索引贴（经常更新及汇总）！汇总如下：（大家如发现，有优秀的文章或资源，请跟贴推荐）第一大类：工具face 海尔芯片一体化管理工具V1.5.0407 新增急速刷机、BMP查看、文字编辑、字模生成功能/read-htm-tid-48745.html海尔芯片一体化管理工具V1.4.0311 增加调谐参数、0224版1108系列超密修改、超密精准识别功能/read-htm-tid-37542.html（点评：这是一个让你省事很多的功能最强大的工具）发布风寒海尔修改工具3.3，可以更改超密和视频，压缩，解压等！/read-htm-tid-39706.html（点评：风寒的贡献大家有目共睹，无需多说）（以卓异0224 BIN为原厂）一键搞定HI2023E(2023EC) 山机修改成支持自动搜索(增加了1108 大海尔) 更新到v1.4/read-htm-tid-33563.html（点评：这一个最适合新手制做适用于您山机BIN的方便工具(俗称“小蜜蜂”)）（以卓异0202 BIN为原厂）根据小飞原理制作的海尔支持自动搜索BIN制作工具，欢迎测试!/read-htm-tid-31804.html风寒中九海尔通用Bin修改器3.4正式发布版.rar[一键修复]/read-htm-tid-22392.html（点评：这是一个刷PMT最方便，最强大的工具）海尔LZSS算法-解压缩工具（解码及压缩都完美成功）LZSS for WINDOWS版本发布！/read-htm-tid-34967.html（点评：这是一个，把LZSS算法窗口化，简便化，快速操作成功的WIN工具）海尔开机画面修改器V3.0测试修正版(可当校验工具使用)/read-htm-tid-35216.html海尔开机画面修改，可以任意修改“开机画面”、“菜单背景”和“广播背景”中的任意一副/read-htm-tid-37242.html铁壳2MB大海尔画面修改软件（共4幅画面）/read-htm-tid-39569.html1MB小海尔文字信息修改工具V1.0/read-htm-tid-40575.html（点评：这是一个修改为任意文字最方便的工具）风寒海尔BIN色值表查看工具/read-htm-tid-41570.html再次发布一个傻瓜式的风寒工具，查看修改BIN中的图片颜色资源轻松搞定。

中九升级刷机指导图文

1.基本接线方法2.芯片对应的刷机工具软件：1）.海尔芯片2023或2023E使用(ABS_Flasher_V1.6)。

2）.华亚HTV903芯片（备份使用serial_dump，升级使用serial_app）。

3）.国芯GX3001使用(GxDownloaderIII V2.004)。

4）.M3330使用(Upgrade.exe)。

3.刷机指导海尔（Hi2023，Hi2023E），华亚HTV903(F)，国芯（GX3001，GX6121 等），阿里（ALi M3330E）所需硬件：万用电表，刷机小板。

万用电表：用于判断各类接收机升级数据接口RX ,TX,GND以及各引脚功能。

刷机小板：该板连接机顶盒最终是3根线：公共地线（GND），读数据（RX），发数据（TX）。

数据接口：公共地线：就是和接天线的头子直通的那根针就是公共地线，用万用表的蜂鸣器档就可以测出他们是通的，如下图打红箭头的天线头子到升级针脚的地就是通的，下图不代表所有机器。

其实公共地可以用眼睛看出来，卸小接收机电路板，看电路板背面，公共地针脚一般都和电路板上的大面积地焊接到一起的，如下图圆圈：最小那个圆圈就是公共地了。

这个公共地就接到小板的GND针脚上。

电源线：区分接收机电源线也有方法，有的接收机电路板上的电源线通常比较粗，可以和RX,TX的引线有着鲜明的对比，且是单独一根引向针脚的，如下图箭头处右起第二根：找到了这根线，当然我们是不能用的，所以不管它了。

此方法只是针对部分接收机。

第二种方法是用万用表电压档测，黑笔接第一个图天线头子处，红笔去测针脚，眼睛读测得的结果，有的接收机电压比较高，已经超过了5V，所以一下就知道不能用它了。

如果有好几根线电压都在3.3V或者5V左右，那么就要近一步区分了。

数据线：两个引脚一定是靠在一起并排到主芯片的，且引线粗细一样，例如下图红色框：也可以用万用表测，大概电压在3.3V或者5V左右；如果是3.3V左右我们就要把小板的接口电压切换到3.3V的跳针那边；5V左右就要切换到5V跳针那边，总之要匹配好。

【超详细】zhong9 刷机线山寨锅卫星锅升级 46个台pid数据bin 变砖恢复注意事项

【超详细】zhong9 刷机线山寨锅卫星锅升级46个台pid数据bin 变砖恢复注意事项一、电脑与接收机的连接1、接收机后面为9针，不用接电平转换的小板，可直接连接，方法如下图所示：2、如果接收机后面是3、4、5、6针，绝大多数情况下需要外接一个电平转换电路板：（可以自制，也可以在淘宝买到，搜索“ rs232 ttl ”即可）这个是淘宝相关链接：/browse/0/n-1----------------------0-----------------------g,ojzte mzseb2hi3a-------2-------b--40--bid-0-all-0.htm?ssid=s1#ListView3、接收机背后各个针脚定义：无论背后几根针的接收机，一般都只用到3根，RXD（接收数据）、T XD（发送数据）、GND（地），，，一般还会有2根针：VCC（+3.3v或+5v）和BL（BootLoader刷死后恢复用的）接收机电压不稳，如果外接小板，最好取usb里的+5v为其供电。

打开接收机的机箱，电路上可以看到针脚的定义，一般电路上都有标注……如果什么也没有写，可以按以下方法慢慢确定各个针脚：先找GND（地），接收机关闭电源、万用表电阻档，测视频插头外面金属与其中一根针是0阻值就是G ND（地），打开接收机电源，再转到“直流电压档”测其余各针与GND（地）之间的电压，有+5V或+3.3v电压的就是VCC剩下的挨在一起的两根针就是RXD（接收数据）、TXD（发送数据）……如果测量出多个+3.3v不知道哪个是VCC，关闭接收机电源，用万用表电阻档，测电源接入点和后面针口，电阻0的就是vcc。

接收机在与电脑连接时，RX（接收数据）要与电脑或转换板的TX（发送数据）连接，，，TX（发送数据）要与电脑或转换板的RX（接收数据）相连，即发送与接收相连，接收与发送相连，如果第一次没有连上，可以交换这两根线……总结：如果接收机带9针COM口，可以直连与电脑连接；；；3、4、5、6 针的接收机，需要芯片做电平转换，到淘宝搜“ rs232转ttl ”即可购买到相关产品；；；如果在接收机后面测量到+12V，就不用接小板，可直接与电脑连接，说明接收机内部已有电平转换电路……如果测得的电压是+3.3v或+5v，就需要外接电平转换小板。

中九海尔方案成功刷机方法介绍

中九（海尔方案）成功刷机方法介绍一、在百度上搜索“WinHEX”下载，解压、安装于本机。

安装完毕，可以使用了。

二、在百度上搜索“ABS_Flasher1.6”,下载，解压于本机，不用安装。

两个软件准备好了，下载网上其他人修改的46台bin文件并解压于机机备用。

现在准备连接线，可以到电子城买一条普通话RS232串口线或USB转RS232线，后者适用于没有串口的计算机、笔记本，并需要安装驱动程序，而普通RS232线不需要安装驱动，注意买一端是公头另一端是母头的的那种。

三、在接收机不开电源情况下，用串口线与电脑相连。

然后开启接收机电源，上图中虚字部分就会变成实体字。

四、根据接收机芯片型号，选择2023或22023e，先读取程序于本机，做为原机程序备份。

五、点击复位后，断开接收机电源，此状态下可以断开串口线。

六、修改读出和程序。

1、将备份到本机的程序复制一份另存于其他目录，用于编缉修改，注意备份程序不要任意修改。

2、打开winhex程序，打开读出的程序。

打开下载的46台bin文件。

3、将46台bin文件内容全部选取，并复制。

4、将复制到剪切板的文件粘贴到自己接收机的文件中。

粘贴方法如下：4．1打开自己接收机程序后，点机文本查找。

4．2在需要搜索的文本栏内输入cctv，在搜索范栏内选择ASCⅡ/code page,确定。

4．3将鼠标移到本块程序的第一个字符，点编缉-剪切板数据-粘贴。

确定。

4．4由于粘入的内容为1518个字节，为此要将原程序多出的部分删除掉。

在粘入点后1518字节后选择1518字节程序，点编辑移除限即可。

查看offset字节数不应和原程序有变化。

此时程序修改的第一步已经完成。

接下来要将限制46台的程序内容修改。

4．5 查找55，将55 AA 后第5个字节的所有0C改为2E，由12限制改为46。

点击确定后，按F3键可以找下一处，不是55 AA后第5个字节的0C不能改。

4．6修改程序完成后，保存，退出。

LCDHome论坛_中九升级-普通高频头改成正版双极化高频头

原极化片不动，找1片厚度相当2厘米宽，高6厘米塑料片，当中开一条，两毫米宽，高4.5厘米，然后把新制作好的极化片和原极化片夹角90度插入高频头极化腔。

用原密码自动搜索就能恢复46台。

以上是对单极化的高频头而言，双极化的高频头就不必改了。

方法一，最佳方法。

用的最多的，去除极化片。

这也是最简单的方法了，如果你确定你机子和我一样无切换电路，只有右旋电路。

并且不想换机子，那只有用此方法了。

有一点，如果你机子的信号低于50%，麻烦你先把信号调到最好，再去除极化片。

因为一般去除极化片，信号至少骤降20%左右。

这样低于国芯山鸡30%的门槛就会出现图像马赛克了。

拔出极化片可以将左右旋信号控制在35%-40%左右。

至少可以看30个台。

其中第20频点，12100只能达到25%左右，不稳定，无法过门槛。

导致16台无法收看。

可能锅大点要好点，如果可以请使用45或60甚至更大的锅！ G p l实验小海尔去除极化片也只能看30台（该机有切换电路，可能信号太差原因，也可能是要更换双极化高频头； kVqRl%/3Tb实验6121（002）最新bin系列机子，去除极化片搜索，反复重启，不知何故，旋转极化片90°后不再反复重启，当然如果不改极化片也不会反复搜索重启。

可能和极化片有关。

当然002的机子信号非常的好。

要比3001的信号高10%以上。

达到60-70%左右，不知何故。

\*wQ%_N5其他机子请大家回帖，方便其他人，谢谢！ F m{/&U^方法二，极化片旋转90°，也就是把极化片放在预留的和原来左旋垂直的位置（高频头内有预留缺口）。

此种发放可以收到30个台，当然这个30台全部是右旋的。

如果你不想看前面中央的几个频道，你可以使用这个方法，我遇到几个朋友，非要看东方卫视，那么只能用这个方法了。

信号可以和原来左旋极化片一样，50%以上。

请其他机型实验。

好用的请回帖！ >`0l"K<方法三，极化片改造十字架法。

中九机对机升级步骤

中九机对机升级步骤方法一：1.在电视接收机顶盒信号的状态下关掉机顶盒电源，下掉连接天线的信号线。

2.打开机顶盒电源。

3.按摇控器“菜单”键（电视显示“主菜单”）。

4.选择“系统设置”按“确认”（电视显示要求输入密码）。

5.输入密码“9999”，按“确认”。

6.选择“恢复出厂设置”按“确认”。

7.接好连接天线的信号线（电视显示信号强度与质量，均为绿色）。

8.选择“手动搜索”暂不按确认。

（电视右上第一行显示“< 1 >”）9.按音量增大键“>”使“< 1 >”变为“< 2 >”。

10.按“确认”搜索16套节目。

11.继续搜索频点3和频点四，等一会就应有电视节目。

方法二：中星九号升级啦，教大家中星9号接收机升级后破解方法，冒冒泡整理了破解中星9号接收机升级教程破解方法一：自从中星9九卫星升级后部分山寨机开机无法完成自动升级,刚才用一lèsè天诚机试验,开机后自动搜索到39%后死机,遥控失灵无法退出,注意这不是死机,将信号线拔掉,会完成自动搜索,由于无信号搜索,搜完后显示搜到0套电视+0节目套广播节目,此时遥控能用,接收机处于无节目状态,然后接上信号线,进入莱单,将四组转发器进行手动搜索,注意,一定要手动,自动搜索会再次死机的,手动搜索完成后接收机可恢复正常工作，大家可以试试！破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。

然后自动进入自动搜索，到39%以后，进度条就不动了。

但是频点在一直在增加变化。

你中断退出。

一个节目也没有保留。

你不中断推出，频点一直在增加。

外观看就像死机了一样。

解决办法是进入设置，返回出厂状态，密码9999或者0000.然后进入手工搜索，频点一没有节目，进入频点2搜索就有了节目，频点三四也有节目，2，3，4这三个频点就有了54个节目。

中星9号刷机经验谈2

中星9号刷机经验谈（转载）注：此文章图片及文字为BIOS维修网站所有，请不要随意转载或用于其它商业目的；如要转载，请注明出处。

原创：使者之剑，文章出处：LCDHOME论坛网；蓝色字体，是本站所加，请注意参考！今天终于有时间可以静下心来，把自己刷机的经历和相关的经验整理成文章，发出来，让刷机的朋友有所了解刷机的过程等相关的内容。

本人刷机近4000台，碰到过海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种主芯片型号，同时还有这些主芯片和不同的其他次要芯、不同的显示面板和高频头、晶振构成的不同的硬件方案。

现在本人一一分述如下：第一节、刷机的理论依据所谓刷机，其实就是重写存储器的程序，这个重写由于硬件的因素，可以分为机对机，空中升级，电脑升级三种方式。

通常情况下，我们选择电脑升级，这样有两个好处，一是我们可以最大限度的保证程序的可恢复性，二是我们可以研究读出的程序，以提高我们的技术水平。

所以说刷机不是目的，研究重在参与，全民动员，全民学习。

第二节、中九接收机的硬件组成主芯片：主要有海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种，同时还有其他的不常见，在这里不再例举。

还有6121单芯片，HI单芯片。

存储器：现在的硬件方案中，使用的最多的存储器是1MB串行存储器，也有2MB并行存储器。

型号主要有：25L8005M2C、P80A80CG、25NL1605M2C等。

高频头：现在的高频头一般有RDA5810、RDK5811、RDK5812、A V2020、M88TS2020、LW37、SHAP 头、GSR-18头，还有其他一些。

解调芯片：一般使用的解调芯片有：HI系列[3102、3106、3121、A VL1108EGA]，国芯系列[GX1121] 、华亚HTV903[F] [A VL1108EGA]、阿里ALIM3330E A VL1108EGA]、澜起M88VS2000[ES256454K]。

中九刷机必备

中九刷机必备 - 判断升级端口1) 用万用表判断升级端口。

准备万用表一块，最好是数字表带二极管测试档（有短路报警功能的跟好）。

1.先找出接地端：用电阻档X1或数字表二极管档，用一表笔（不分黑红）接天线或音视频接线外壳（插孔外面的金属部分）。

另一表笔分别接端口的插针，其中一个表针刻度为0的（或二极管档短路报警），那么这个插针就是地。

2.找出供电端：一般4插针的，供电端大部分是3。

3V。

这种情况不能用测电压的方法判断，因为TX,RX也会出现3V左右的电压，这样就不好区分。

如果是3.3V供电用上面的方法也很容易找到，不知道大家注意没有3.3V供电的整流二极管个头都比较大（也有小的）。

用一表笔接大二极管的负极另一表笔分别接插针。

和哪个插针通（短路）那个就是供电端。

都是一样的二极管就要分别测。

如果都不通的话就可能是5V供电或十几伏供电。

下面说说5V以上供电端的区分。

注意：这种测量方法都是在关机状态下进行。

还有在开机状态下测量电压法区分5V以上的供电端：这个比较好区分，把接收机打开电源，用20V电压档黑表笔接地，红表笔接分别插针显示0V的是地（成砖的复位端也是0V哦，，用1的方法再区分）,3V左右的是TX,RX。

5V以上的是供电端。

1.6V左右的是复位端(对于5针的)。

至于TX,RX，街上地线。

插好数据线。

打开软件（要设置好参数哦）再打开接收机。

能连接说明正确。

不能连接交换TX,RX线。

数据线接错不会烧小板及接收机。

另外，小板取电问题，本人自己做的小板，取电是从微机上取的，打开微机边盖，找到红色的线（有几个空闲的插头，就是给硬盘光驱供电的那种头）剪断用线引出5V电源接小板供电端，如果你的小板是5V供电就直接接入，如是3.3V的就串联两只二极管（IN4148或1N4007)+极接5V负极接小板这样就有3.3V左右的电压了。

还有小板和接收机的连接线。

我用的是两根线的插头。

就是只用于插两个数据线的，地线一端和小板的地连接。

中九机顶盒刷机全攻略

中九机顶盒刷机全攻略2011-03-10 20:29:17| 分类：默认分类| 标签：|举报|字号大中小订阅我家居住的地段原来有线电视的模拟信号质量不好。

有的频道画面经常滚动，严重的甚至出现负像。

当时误以为电视机有问题。

后来女儿买来一套小锅、机顶盒，接收到卫视的46个频道，效果都十分良好：画面稳定，图像清晰。

可是好景不长，从GD频繁加密起，机顶盒如果不是亦步亦趋的跟着升级，许多频道就收不到了。

当时巢湖市场的刷机服务是每刷一次收费20元，考虑到长期下去既不方便，而且刷机费用无疑要超过买机顶盒的费用，无奈，只得学习刷机。

结果不光是解决了收视问题，同时也学得了一些相关的知识和技能。

现在想来还真得感谢GD的加密！下面介绍我的《中九机顶盒刷机全攻略》。

主要内容：什么是刷机-为什么要刷机-怎样刷机-砖机的复活-刷机注意事项。

重点当然在于学会怎样刷机。

一、什么是刷机：“刷”就是通常讲的刷新。

就是用新的固件（烧录在芯片中的程序）刷新机顶盒中功能不完善或过期失效的固件。

二、为什么要刷机：刚买回来的机顶盒都是能正常收看卫视节目的，由于GD加密，改变了与接收机顶盒相对应的一部分程序的内容，致使全国4000多万山寨版机顶盒收不到卫视所有节目了。

要避免个人损失和国家资源的浪费，使这些机顶盒获得新生，唯一的办法只有刷机。

三、怎样刷机：这一部分是我们探索的主要内容，也是刷机成功与否的关键。

1、刷机需要具备的条件：硬件：一台时下主流配置的电脑和刷机小板；软件：与所刷机顶盒匹配的刷机工具和固件文件；刷机小板(电平转换电路)是电脑和机顶盒通信的中间桥梁，需要预先准备。

可以购买成品，也可以自己制作。

下图左边是一个用分立元件制作COM转TTL小板的电路，右边是笔者利用手头现有的拆机元件，只花3块钱买了一只COM口，自制的刷机小板实物图。

实际使用效果也还令人满意。

COM口上的9个针脚都有数字标号，按图示只需焊接2、3、5三只脚；小板的+5V由电脑的USB 口供电，USB线里面有红、黑、绿、蓝四根线，绿、蓝线用不到，只要将红、黑两色线分别接到小板+5V和地就可以了。

LCDHome论坛_中九直播机简单检测和维修方法

LCDHome论坛_中九直播机简单检测和维修方法中九直播机简单检测和维修方法一、不开机：1、上电后数码管无反应a、测U105（2023E）主芯片1.8V 供电电压：1.6-1.8V 为正常，0V 时检查供电二极管D601、D602 是否开路，测U105 芯片1.8V 电路是否短路。

b、1.8V 偏高，测U108（MAX809）e 极电压3.3V 是否正常，如异常更换U108 或U105。

c、1.8V 正常，先更换X102（27MHz）晶振。

故障依旧，测R108 任意端电压正常为1.5-1.7V，如异常，按顺序更换U107、U105、U106，更换U105、U106 时，务必保证U105 与U106 之间连接线，无短路或开路。

2、上电后数码管显示三个O 或ON 后不亮，有时有开机画面后黑屏。

A 当主板配的是U405（AVL1108E）时：a、测U2（1117-1.25V）输出电压是否正常（1.23V 左右），不正常：则U2或U405 有损坏。

电压正常：更换XL401（4MHz）晶振。

U405 与高频头电路共用晶振时（无XL401），查高频头芯片和高频头供电电路是否正常，或更换XTAL1 （27MHz）晶振。

b、U405 内部损坏或程序片U107 写入的程序不对时，也会出现上述故障。

B、当主板配的是U406（Hi3121）时：a、测U2（1117-1.8V）输出电压是否正常（1.8V 左右），不正常：则U2或U406 有损坏。

电压正常：查高频头芯片和高频头供电电路是否正常，或更换X1/XTAL1（27MHz）晶振，U406 内部损坏也会出现上述故障。

二、无信号：测高频头输出电压，正常（17-20V），低于17V 查极化输出电路：R2（4K7）、Q1（1AM）、R5（3K3）、R1（10K）、Q7（SS8550）、D2、D401、D6（1N4007）。

A 当高频头用U4（RDA5810/5812）时：a、测C64 两端电压（1.4-1.7V），无电压：U4 有虚焊或坏。

中星9号接收机升级办法一二

中星9号接收机升级办法一二都说升级了山寨接收机看不到了。

今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。

然后自动进入自动搜索，到39%以后，进度条就不动了。

但是频点在一直在增加变化。

你中断退出。

一个节目也没有保留。

你不中断推出，频点一直在增加。

外观看就像死机了一样。

和以前一样了。

希望能给用锅接收中星九号的朋友以帮助中九机对机升级，母机一台。

其实就是目前可以看的机器。

串口线一条。

子机一台只目前无法升级或持续显示升级状态的几子。

步骤1连接好串口线机器后面。

2。

母机通电---按三下F4键。

3。

确定。

此时母机面版显示ON。

4，子机通电打开，面版显示为乱吗。

5，升级开始母机面版显示001到099在变为E-P最后在变成001。

升级成功升级固件已解开!只要是下面的机子均可升级:解码器芯片是ST5105,海尔H2023，华亚微HTV903和其乐达CT216H。

解调是AV1108，调谐器以SHARPtuner模块为主，少量的ZL5037.其他的如:解码芯片:国芯GX3000，ALi M3330E，华亚HTV903.解调芯片海尔的，国芯GX1121.调谐器RDA5812,AV2020,M88TS2020,MAX2119等等.只有通过机对机升级!升级固件已解开!只要是下面的机子均可升级:解码器芯片是ST5105,海尔H2023，华亚微HTV903和其乐达CT216H。

解调是AV1108，调谐器以SHARPtuner模块为主，少量的ZL5037.其他的如:解码芯片:国芯GX3000，ALi M3330E，华亚HTV903.解调芯片海尔的，国芯GX1121.调谐器RDA5812,AV2020,M88TS2020,MAX2119等等.只有通过机对机升级!中星九号招标机和山寨机升级比较2009年12月27日中九要升级，论坛上已经沸沸扬扬，本帖不讨论其真实性，只是帮各位分析一下招标机和山寨机的区别。

中九刷机方法

刷机前的工作一：刷机线与电脑的连接和驱动程序的安装与设置：1：把8CM驱动程序光盘放入光驱，再把USB-9针串口线插入电脑USB口，自动弹出设备驱动安装程序，一直点“下一步”和“确定”，最后点完成。

2：右键单击“我的电脑”，单击属性——硬件——设备管理器，单击“端口”前的“+”，右键单击“Prolific USB-to-Serial Comm Port (COM…..)”,（注：USB-9针串口线插在不同的USB口会显示不同的COM数，如COM3，COM4，COM5等，请记住这个端口号，以后在刷机程序里把端口号设为这个端口号，不能设错，否则不能连机）点属性——端口设置，每秒位数设为115200，数据位设为8，寄偶效验设为无，停止位设为1，流控制设为无，然后点确定。

二：接收机后面升级口的分辩与连接：1：接收机后面升级口为9针接口：打开接收机上盖，主板上一般在这种9针接口附近有两只贴片三极管，这种机器与USB-9针串口线直接连接就可以了。

极少数主板的9针接口旁没有贴片三极管的不能直连，须用转换小板，把USB-9针串口线连接转换小板，把小板的地（GND）接5脚，两根数据线（TXD RXD）接3 4或者2 3脚，电源（VCC）接机内3.3V或者5V电源，如不能连机就调换TXD和RXD。

2：接收机后面升级口为3到10针插头，用万用表分辨出地和电源脚，与F头或音视频接口的地相通的为地，与接地脚正反向有电容充放电现象的为3.3V电源脚，然后靠近接地的两根针为信号TXD和RXD，3针的接口没有3.3V电源。

这种接口须用转换小板，把USB-9针串口线连接我的转换小板，小板的4根线与接收机对应脚连接即可，如不能连机就调换TXD和RXD。

3针的接口没有电源脚，请把小板的VCC连接到机内的3.3V或者5V电源为小板供电即可。

小板须外接电源供电，电压3.3V-5V均可。

也可打开USB-9针串口线，从USB-9针串口线里引出5V电源为小板供电最好不过！三：软件与接收机的连接事项：1：先把电脑与接收机的刷机线连接。

中九刷机经验谈

浅议“中九接收机”刷机技巧摘要：第一节、刷机的理论依据一、刷机的概念及其分类现在大家所说的中九接收机升级、解密，其实对于专业的人们来说统称为刷机。

所谓刷机，就是把存储器原本的程序读出来，然后修改原程序的参数，再将修改后的程序写回到存储器的过程。

这个刷机过程由于硬件的因素可以分为机对机、空中升级、电脑升级三种方式。

通常情况下，我们选择电脑升级，这种方式的优点是：○1升级使用范围广，对任何型号的接收机都适用。

○2升级过程中可以进行备份，有什么异常情况可以最大程度的保证程序的可恢复性。

○3刷机者可以通过研究读出程序、修改程序，提高技术水平。

二、刷机的基本步骤1、打开被刷接收机，根据主芯片型号选择刷机软件。

2、根据中频芯片+高频头+晶振个数+面板线数选择升级程序。

3、根据升级接口选择与电脑连接方式。

升级接口主要有针式和COM两种。

需要注意的是，有的升级接口在解码板上自带升级小板，有的则没有。

区别的方式是看有没有一对1AM的贴片三极管，有则自带小板，无则不带。

有带升级小板的，直接和电脑后面的COM相连接。

不带升级小板的则需要准备或者购买RS232转TTL ，或USB转TTL模块。

第二节、刷机的实际操作中九接收机种类众多，刷机方法也不尽相同。

在此以高斯贝尔ABS-20为例打开高斯贝尔接收机开主芯片是阿里的，M3330E+A VL1108EG+A V2020+1J+14X设置完成后、判断RXD、TXD、GND。

（RXD连接到终端的信号输入、TXD连接到终端的信号输出、GND连接到终端的电源低电平GND）。

对于刷机来说，最重要的就是要找到通讯端口，因为中九使用的通讯协议已经固定，所以对我们来说就是要找到通讯所用到的电压定义接口，无论是四种升级小板中的哪一种，无论使用的是何种处理芯片，都要使用这几个电压才能通讯，这也是由RS232标准所决定的。

在关机状态下，用万用表的电阻档位，测接收机的天线外壳和升级引脚的任何一脚，万用表显示为：000，则此升级引脚为GND；然后打开接收机用万用表的直流电压档检测其余的几个引脚对GND 的电压，一般测来电压会有两组相等的那电压相同的两个引脚为RX、TX我们和升级小板的连接一一对应连接如果刷机不能联机则需要调换RX、TX的连接线。
