omal欧玛尔球阀选型参数
球阀尺寸标准
球阀尺寸标准
一、尺寸范围
球阀的尺寸范围通常是根据其公称通径（DN）来确定的。
公称通径是球阀的主要规格指标，用于表示阀门能够通过的最大流径。
常见的球阀尺寸范围包括DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100等。
二、连接方式
球阀的连接方式主要有螺纹连接和法兰连接两种。
1.螺纹连接：适用于小口径的球阀，如DN15、DN20等，一般采用内螺纹连接或外螺纹连接。
2.法兰连接：适用于大口径的球阀，如DN40、DN50及以上，一般采用法兰连接。
三、结构长度
球阀的结构长度通常是指其整体长度，即从阀杆端到阀门另一端的最大长度。
不同规格的球阀结构长度可能不同，但通常情况下，球阀的结构长度应符合相关标准要求。
四、适用介质
球阀适用于各种流体介质，包括气体、液体和蒸汽等。
根据不同的使用环境和使用要求，球阀可以选择不同的材料和密封材料以适应不同的介质特性。
例如，在高温高压环境下，需要选用耐高温高压的材料和密封材料。
五、操作方式
球阀的操作方式可以根据实际需要选择手动、电动、气动或液动等方式。
其中，手动球阀是最常见的一种操作方式，电动和气动则适用于需要自动化控制的
环境。
液动则适用于需要大扭矩操作的环境。
在选择操作方式时，应考虑实际工况、操作方便性以及后期维护等因素。
综上所述，球阀尺寸标准包括尺寸范围、连接方式、结构长度、适用介质和操作方式等方面。
在选择和使用球阀时，应根据实际需求和工况条件综合考虑这些因素，以确保球阀能够满足使用要求并符合相关标准规范。
球阀采购参数
球阀采购参数球阀是一种常用的流体控制装置，广泛应用于各个工业领域。
在进行球阀采购时，我们需要考虑一系列参数，以确保选购到适合需求的球阀产品。
本文将介绍一些重要的球阀采购参数，并提供一些建议，帮助您做出明智的选择。
一、压力等级球阀的压力等级是指球阀能够承受的最大压力。
在选择球阀时，需要根据实际工作压力确定所需的压力等级。
通常，球阀的压力等级会在产品规格中标注，如PN10、PN16等。
确保所选球阀的压力等级能够满足工作环境的需求，避免发生泄漏或其他安全问题。
二、口径尺寸球阀的口径尺寸是指球阀内部通道的直径大小。
选购球阀时，需要根据流体流量和管道尺寸确定所需的口径尺寸。
一般来说，口径越大，流量能力越强。
同时，还需考虑球阀与管道连接的兼容性，确保选购的球阀能够与管道完美配合。
三、材质选择球阀的材质选择直接影响其耐腐蚀性、耐磨性和耐高温性能。
常见的球阀材质包括不锈钢、铸钢、铜合金等。
在选择材质时，需要考虑流体性质、工作温度和工作环境等因素。
例如，对于腐蚀性介质，可以选择不锈钢球阀；对于高温介质，可以选择耐高温材质的球阀。
四、密封性能球阀的密封性能对其工作效果至关重要。
常见的球阀密封形式有软密封和金属密封两种。
软密封球阀适用于低压或无腐蚀介质，而金属密封球阀适用于高压或腐蚀介质。
在选择球阀时，需根据实际工作条件选择适合的密封形式，以确保球阀的密封性能良好，避免泄漏问题的发生。
五、操作方式球阀的操作方式包括手动操作和自动操作两种。
手动操作球阀需要人工旋转手柄或螺母进行开关控制；自动操作球阀则通过电动装置或气动装置实现开关控制。
在选择操作方式时，需要考虑工作环境、操作频率和自动化程度等因素。
自动操作球阀适用于需要频繁开关或远程控制的场合，而手动操作球阀适用于操作简单、可靠性要求不高的场合。
球阀的采购参数包括压力等级、口径尺寸、材质选择、密封性能和操作方式等。
根据实际需求，选择合适的球阀产品，可以确保流体控制的有效性和安全性。

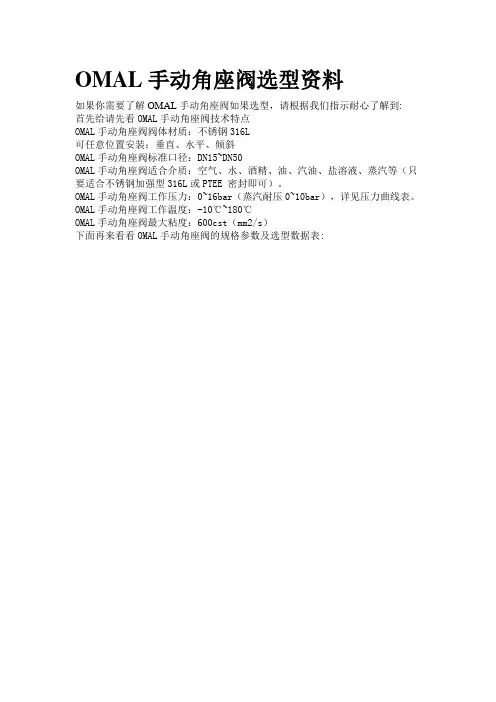

OMAL手动角座阀选型资料
OMAL手动角座阀选型资料
如果你需要了解OMAL手动角座阀如果选型，请根据我们指示耐心了解到:
首先给请先看OMAL手动角座阀技术特点
OMAL手动角座阀阀体材质：不锈钢316L
可任意位置安装：垂直、水平、倾斜
OMAL手动角座阀标准口径：DN15~DN50
OMAL手动角座阀适合介质：空气、水、酒精、油、汽油、盐溶液、蒸汽等（只要适合不锈钢加强型316L或PTEE 密封即可）。
OMAL手动角座阀工作压力：0~16bar（蒸汽耐压0~10bar），详见压力曲线表。
OMAL手动角座阀工作温度：-10℃~180℃
OMAL手动角座阀最大粘度：600cst（mm2/s）
下面再来看看OMAL手动角座阀的规格参数及选型数据表:。
球阀详细参数说明
球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
诞生和应用球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。
在西方工业发达的国家，球阀的使用正在逐年不断的上升，在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。
工作原理球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。
球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
主要特点球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
球阀阀体可以是整体的，也可以是组合式的。
球阀不仅结构简单、密封性能好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。
球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
OMAL欧玛尔气动截止阀的工作原理
OMAL欧玛尔气动截止阀的工作原理以下是我司的技术人员为大家所做的OMAL欧玛尔气动截止阀工作原理介绍，详情如下：OMAL欧玛尔气动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
截止阀只适用于全开和全关，不允许作调节和节流。
使用OMAL欧玛尔气动截止阀的好处：1.内部通道直径等于管道直径流体总流量2.集成在单个产品中的执行器和阀门与驱动阀门相比，空间（-60％）更小，成本更低3.带化学镀镍的活塞（20） -25微米）增强对腐蚀剂的保护由于表面硬度的增加（400 -550 HV），减少了垫圈的磨损4.唇形密封垫与O形圈相比，垫圈磨损更少各种密封件与不同的密封件的大兼容性根据安装的垫圈（EPDM，NBR，FKM）的流体类型没有外部移动部件减少伤害的风险易于在任何位置组装长寿命保证比球阀寿命长 10倍，维护成本降低生产过程完全由OMAL完成所有加工阶段的大控制减少空气消耗空气节省80与使用简单效果执行器驱动的阀门相比，可以降低压缩机的工作负荷或使用尺寸减小的压缩机的可能性后，我再为大家介绍一下OMAL欧玛尔气动截止阀的工作原理：OMAL欧玛尔气动截止阀门工作原理：使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构内供、排压缩空气。
压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。
在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。
电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。

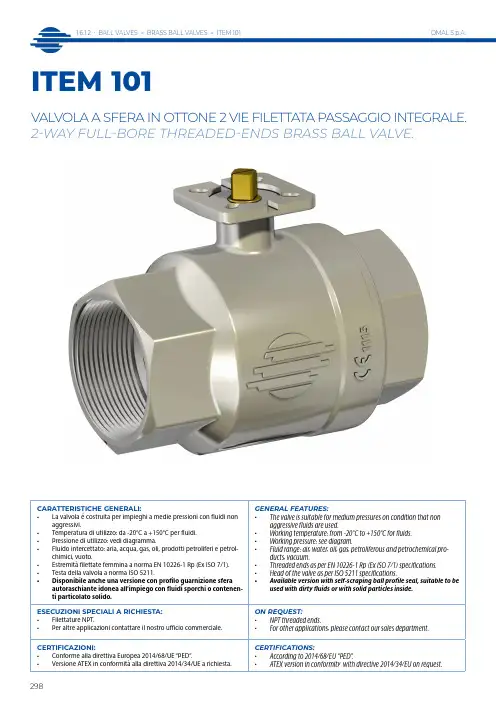

OMAL球阀ITEM101参数
CERTIFICATIONS: • According to 2014/68/EU “PED”. • ATEX version in conformity with directive 2014/34/EU on request.
298
1.6.1.2 • BALL VALVES > BRASS BALL VALVES > ITEM 101
-
0,72 KLV10105
DN 32 1" 1/4 V101N207G V101N207GYX
V101Z207G
1,07 L101N207G L101N207GYX
L101Z207G
1,14 KLV10109
DN 40 1" 1/2 V101N208G V101N208GYX
V101Z208G
1,52 L101N208G L101N208GYX
球阀型号表示方法标准
球阀型号表示方法标准【最新版4篇】目录（篇1）I.球阀型号表示方法标准的目的和背景II.球阀型号表示方法的标准内容和要求III.球阀型号表示方法标准的应用和影响IV.球阀型号表示方法标准的总结和结论正文（篇1）球阀型号表示方法标准是为了规范球阀型号的表示方法，确保球阀型号的准确性和一致性。
该标准规定了球阀型号的组成和格式，包括球阀的规格、材质、压力和温度等参数。
标准内容要求球阀型号由以下几部分组成：1）型号名称；2）规格参数；3）材质参数；4）压力参数；5）温度参数。
其中，型号名称是指球阀的型号名称，规格参数是指球阀的尺寸和通径；材质参数是指球阀的材质，如不锈钢、碳钢等；压力参数是指球阀的工作压力；温度参数是指球阀的工作温度。
标准的应用和影响标准的应用可以确保球阀型号的准确性和一致性，方便用户识别和选择合适的球阀，同时也有助于球阀生产厂家进行管理和销售。
标准的影响可以促进球阀行业的规范化发展，提高球阀的质量和性能，同时也有助于提高球阀的安全性和可靠性。
目录（篇2）I.球阀型号表示方法标准概述II.标准中规定的球阀型号组成及含义III.标准的应用和实施情况IV.标准的重要性和影响正文（篇2）随着工业的发展，球阀在工业领域中得到了广泛应用。
为了规范球阀型号的表示方法，制定了一个标准。
该标准规定了球阀型号的组成及含义，旨在确保球阀型号的准确性和一致性。
标准中规定的球阀型号由五个部分组成，分别是阀门类型、驱动方式、连接形式、密封面形式和阀体材料。
每个部分都有特定的含义，例如阀门类型表示球阀的类型为“Q”，驱动方式表示为“QD”，连接形式表示为“2”。
这些部分的组合形成了每个球阀的型号。
该标准的应用和实施情况较好。
标准的制定使得球阀型号的表示方法更加规范，从而方便了制造商、供应商和用户之间的交流。
此外，标准还能够确保制造商生产出的球阀具有一致的性能和特点，提高了产品的质量。
标准对于工业领域的发展具有重要的意义。
奥马阀位变送器说明书
奥马阀位变送器说明书
首先，如果是管道安装，变送器在安装前，管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏变送器。
第二、变送器的安装形式分为垂直安装和水平安装，安装时一定要注意安装角度不能有大的倾斜。
第三，如果您的工况选用的是带有液晶显示的变送器，在安装时要注意尽量避免阳光直射显示器，增加变送器液晶显示器的使用寿命。
第四、变送器注意保护引出电缆，电缆线接头处务必密封，以免进水或潮气影响变送器性能及寿命，变送器后端引线要保证和大气良好导通。
第五、温度变送器、压力变送器等变送器的引压管、风管、穿线管的安装位置，应避免将来妨碍工艺生产操作，应避开高温腐蚀场所，固定牢固；从上引下的穿线管，其*低引线端应低于所接变送器接线进口端；穿线管的低端应增加滴水三通；靠近变送器侧宜增加Y型或锥形防爆密封接头。
球阀型号尺寸
球阀型号尺寸
球阀是一种常见的阀门类型，广泛应用于各个行业。
球阀型号尺寸是选择球阀时需要考虑的重要因素之一。
根据不同的使用场景和需求，球阀的型号尺寸也有所不同。
球阀的型号通常由数字和字母组成。
数字代表球阀的尺寸，常见的有DN15、DN20、DN25等，其中DN表示“管道直径”。
字母代表球阀的结构和材料，例如Q代表全通式球阀，T代表三通球阀，W代表焊接球阀等。
在选择球阀型号时，需要根据实际使用的管道直径和阀门结构来确定。
球阀的尺寸也决定了其流量和工作压力的能力。
一般来说，球阀的尺寸越大，其流量和承受的压力也就越大。
因此，在选择球阀型号尺寸时，需要根据具体的使用场景和工艺要求来确定。
如果需要承受较大的流量和压力，就需要选择较大尺寸的球阀。
球阀的型号尺寸还与阀门的安装方式相关。
常见的球阀安装方式有法兰连接、螺纹连接和焊接连接等。
不同的安装方式对应不同的型号尺寸，需要根据实际情况来选择。
选择球阀型号尺寸是根据管道直径、阀门结构、流量及压力要求以及安装方式等因素来确定的。
在选择球阀型号尺寸时，需要综合考虑各个因素，并根据实际需求做出合理的选择。
只有选择合适的球阀型号尺寸，才能确保阀门在工作过程中的正常运行和可靠性。
球阀型号尺寸
球阀型号尺寸球阀是一种常见的阀门类型，常用于控制流体的开关和调节。
它具有简单、耐用、可靠的特点，广泛应用于工业、建筑和家庭等领域。
不同型号和尺寸的球阀具有不同的特点和用途，下面将对几种常见的球阀型号尺寸进行介绍。
一、全通球阀全通球阀是一种球体孔径与管道孔径相同的球阀，它的主要特点是流体通过球阀时不会产生阻力和压降，流量大、流速快。
全通球阀适用于需要快速关闭或打开的场合，如紧急切断流体、调节流量等。
二、固定球阀固定球阀是一种球体固定在阀体内部的球阀，它的主要特点是球体不会产生任何运动，只能实现全开或全关的功能。
固定球阀适用于需要长时间保持流体通畅或封闭的场合，如长期输送流体、防止泄漏等。
三、V型球阀V型球阀是一种球体具有V型槽的球阀，它的主要特点是球体的V 型槽可以与阀体的V型槽相匹配，实现流体的调节和控制。
V型球阀适用于需要精确控制流体的流量和压力的场合，如工业生产、化学实验等。
四、多通球阀多通球阀是一种球体具有多个通道的球阀，它的主要特点是可以实现多个流体通道的切换和控制。
多通球阀适用于需要多个流体通道交替工作的场合，如分流、合流、混合等。
五、小型球阀小型球阀是一种球体尺寸较小的球阀，它的主要特点是体积小、结构简单、操作方便。
小型球阀适用于管道直径较小、流量较小的场合，如家庭自来水管道、小型设备等。
六、大型球阀大型球阀是一种球体尺寸较大的球阀，它的主要特点是承压能力强、适用于大流量的场合。
大型球阀适用于管道直径较大、流量较大的场合，如工业输送管道、大型设备等。
以上是几种常见的球阀型号尺寸的介绍，不同型号和尺寸的球阀在不同的场合有不同的应用。
选择适合的球阀型号尺寸可以有效地控制流体的流量和压力，确保系统的正常运行。
希望以上内容对您有所帮助。
欧门氏DN不锈钢电动调节球阀微型电动球阀使用说明书
POM 聚甲醛塑料、黄铜 HPb59-1、铁基粉末冶金
运作：-5 ～ +50℃ 储存：- 30 ～ +70℃
IP54
OUMENS
常规接线图： 内置电子卡片接线图：
安
电子卡片设置调试：
1.学习状态：通电后，按所需功能正确设定 JP1 拨码开关（见下表）。先将 JP1 的 4 拨至 ON 处，再按一下 SW1 学习/复位按键，电源指示灯学习时闪烁，驱动器会先开启直至到达终点位置，然后反转关闭至起点位置后，电源 指示灯长亮表示学习结束，MCU(芯片)会自动保存学习时所得的参数且断电后不会丢失。
学习完毕后应将 JP1 的 4 拨回 OFF 处转换成运行状态，如不转换也可正常运行，但每次上电会先自动学习一次， 再按控制信号执行工作。
2. 运行状态：每次上电按控制信号执行工作，电源指示灯长亮。 3. 工作状态转换：使用过程中，如需切换至其它工作状态，正确设定 JP1 后再按一下 SW1 学习/复位按键即可。
● 手动操作灵活，带有位置指示功能。
● 带 LED 开度显示（可选）。
● 开关式电开电关型或浮点式（PID 调节）控制。
● 可接受 DC0~10V、DC2~10V、DC0~20mA、DC4~20mA 的控制信号输入，比例式控制。
● 提供 DC0~10V 的反馈信号输出，反映驱动器的相对位置。
● 卸去驱动器的球阀可借助驱动器手柄旋转阀芯，使阀门启闭。
不锈钢 NBR（丁腈橡胶） 冷\热水，50%乙二醇
2～94℃
外形尺寸：
口径规
尺寸参数（mm）
格(mm)
L 二通 三通
H
M
15
68
68
32
33
20
球阀规格尺寸
球阀规格尺寸球阀规格尺寸是流体系统中至关重要的一环，它也是不同类型的球阀使用的重要依据。
在流体传输行业，球阀一般主要根据尺寸来分类，因此了解球阀的尺寸及相关要求及其标准非常重要。
球阀的尺寸主要包括连接尺寸和外形尺寸，以此可以确定球阀的具体口径及类型，从而更好的解决流体传输中的问题。
连接尺寸是影响球阀安装有效性和完整性的重要参数，它主要包括球阀出口连接口径、管道螺纹类型、管道口径尺寸、球阀连接方式等。
外形尺寸主要包括球阀大小、球阀直径、球阀主体外形等参数，从而可以帮助客户们确定球阀的型号及尺寸等。
球阀的选用应当遵循行业标准，一般而言，球阀的规格尺寸可以根据此标准进行设计或选择。
根据相关标准，球阀口径一般可以分为国内标准、国际标准及其他特殊标准，国内标准主要有美国管道制造协会（ASME）、中国管道制造协会（CMA）、国家水阀协会（NSF）等，国际标准主要包括美国标准ASME B16.5、欧洲标准DIN3202、英国标准BS 10、日本标准JIS B2220等，其他特殊标准则有美国NACE的MR0175标准、欧洲EEI的PED标准等。
此外，球阀同样要求在尺寸上具有极高的精确度，一般而言，球阀尺寸的精度可以根据不同的应用需求来分类，如精度等级I类的球阀的内壁尺寸精度需要满足+-10%的要求，而精度等级II类的球阀则可以满足+-5%的要求。
同时，球阀的尺寸还受到流体温度及压力等条件变化的影响。
在高温下，由于温度变化，球阀的连接尺寸会发生变化，因此在实际应用中，要根据操作条件选择恰当的尺寸，以免影响球阀的使用性能。
另外，在球阀工厂生产球阀的过程中，也应当对球阀的尺寸进行精密测量以确保球阀的质量，因此这也是球阀的质量要求中的重要环节。
综上所述，球阀的规格尺寸是球阀使用的非常重要的依据，在选择和使用球阀时，必须认真研究其规格尺寸及其标准，以免造成不必要的损失。
选择球阀时，应当考虑其规格尺寸及其精度，从而使得球阀的使用更加安全可靠。
电动球阀主要技术参数
电动球阀主要技术参数
公称通径DN（mm）20253240506580100125150200阀座直径DN（mm）10121520额定流量系数
Kv1.82.44.441120304875120190300480760允许压差（MPa）2.52.01.61.0公称压力（MPa）1.6 4.0 6.4固有流量特性快开保证调压阀正常工作
的最小压差P（MPa）0.05压力分段范围
（KPa）15～5040～8060～10080～140120～80
160～220200～260240～300280～350330～400 380～450430～500480～560540～620600～700 680～800780～900800～1000900～2000工作温度℃液体≤140;气体≤80；配冷凝器和散热片≤350适合介质气体、蒸汽、低粘度液体法兰尺寸、型式PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN 等标准）??结构长度按GB12221-89标准可配附件冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口内螺纹M16×1.5注：压力分段范围可根据用户要求进行设计。
主要性能指标注：控制精度％±8允许泄
漏量硬密封（L/H）单座（℃级）：≤10-4阀额定容量：双座、套筒（℃级）、≤5×10-3×阀额定容量软密封（ml/min）
DN(mm)202532405065801001251502000.150.30.450.60.91.74.0 6.75。
意大利omal作用执行器与单作用执行器
意大利omal作用执行器与单作用执行器
双作用执行机构的选用以DA系列气动执行机构为例。
齿轮条式执行机构的输出力矩是活塞压力(气源压力所供)乘上节圆半径(力臂)所得。
且磨擦阻力
小效率高。
顺时针旋转和逆时针旋转时输出力矩都是线性的。
在正常操作条
件下，双作用执行机构的推荐安全系数为25-50%
折叠编辑本段单作用
折叠编辑本段直行程阀
1、直通单座阀
所谓单座是指阀体内只有一个阀芯和一个阀座。
其特点是结构简单、泄漏
量小(甚至可以完全切断)和允许压差小。
因此，它适用于要求泄漏量小，工
作压差较小的干净介质的场合。
在应用中应特别注意其允许压差，防止阀门
关不死。
2、直通双座阀
直通双座调节阀的阀体内有两个阀芯和阀座。
它与同口径的单座阀相比，
流通能力约大20%~25%。
因为流体对上、下两阀芯上的作用力可以相互抵消，但上、下两阀芯不易同时关闭，因此双座阀具有允许压差大、泄漏量较大的
特点。
故适用于阀两端压差较大，泄漏量要求不高的干净介质场合，不适用
于高粘度和含纤维的场合。
精品资料欢迎下载。
球阀尺寸标准
球阀尺寸标准球阀是一种常用的流体控制阀门，广泛应用于工业领域。
球阀尺寸标准是指球阀在制造和安装过程中所需遵守的一系列规定和标准。
本文将就球阀尺寸标准进行探讨，以期对相关行业从业人员有所帮助。
一、球阀尺寸标准的作用和意义球阀尺寸标准的制定旨在确保球阀在生产、安装和使用过程中的互换性和相容性。
通过统一的尺寸标准，可以简化球阀的设计和制造流程，提高产品质量和标准化程度，减少生产成本。
标准化的球阀尺寸还有助于球阀与管路系统的连接和安装，保证系统的正常运行。
二、球阀尺寸标准的内容1. 输送介质的特性球阀尺寸标准的制定需要考虑输送介质的特性，包括介质的温度、压力、流量等参数。
根据不同的介质特性，可以确定球阀的尺寸和材质选择。
2. 阀体尺寸球阀的阀体尺寸是球阀尺寸标准的核心内容之一。
阀体尺寸包括球阀的外径、长度等参数，根据不同的压力等级和管道尺寸，可选取相应的阀体尺寸。
3. 法兰标准球阀通常需要与管路系统连接，因此法兰标准也是球阀尺寸标准的重要组成部分。
常用的法兰标准有国际标准和国内标准两种，根据实际需要选择合适的标准。
4. 过流面积和流道设计球阀的过流面积对球阀的流量特性有着重要影响。
球阀尺寸标准应确保过流面积的合理选择，使球阀具有较小的流阻和较大的流量容量。
此外，球阀的流道设计也要考虑介质的特性和流动状态，实现更好的流体控制效果。
5. 手动操作装置尺寸球阀通常需要手动操作，因此手动操作装置的尺寸也需要符合标准规定。
手柄、手轮等操作装置的尺寸应根据球阀的规格和使用要求进行选择，保证手动操作的便捷性和灵活性。
6. 附件尺寸球阀的附件包括密封件、螺栓、螺母等。
球阀尺寸标准还应规定附件的尺寸和相关要求，以保证球阀的组装和使用质量。
三、球阀尺寸标准的应用球阀尺寸标准主要应用于以下方面：1. 生产制造球阀制造商在生产过程中，需要根据球阀尺寸标准进行设计和加工。
标准化的尺寸可以简化制造工艺，提高生产效率和产品质量。
2. 安装调试球阀在安装和调试过程中，需要根据尺寸标准进行连接和调整。
意大利OMAL气动球阀的结构
意大利OMAL气动球阀的结构
密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考
虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，
球体可能会发生偏移。
这种结构，一般用于中低压球阀。
阀门固定球球阀
阀门固定球球阀
球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，
受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
通常
在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，又出现了油封球阀，既
在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少
了操作扭矩，更适用高压大口径的球阀。
折叠弹性
球阀的球体弹性的。
球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身
V型球阀
V型球阀
的压力已达不到密封的要求，必须施加外力。
这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。
当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。
在转动球体之前先松开楔
形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少
密封面的摩擦和操作扭矩。
精品资料欢迎下载。
意大利omal三通黄铜球阀的工作原理
意大利omal三通黄铜球阀的工作原理威斯特（上海）传感器仪表有限公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年的经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。
本公司已成为众大中小企业的固定供应商及国内贸易合作伙伴，至于成为行业之中的公司。
下面我家为您带来意大利omal三通黄铜球阀的相关解析：黄铜球阀英文名称：Brass ball valve黄铜球阀标准1、铜制球阀标准号：GB/T15185-19942、工业用黄铜球阀标准号：NF/E29-354-20033、球阀产品质量分等标准号：JC/T783-20044、玻璃纤维增强改性酚醛黄铜球阀标准号:JB/T8861-2004作用编辑黄铜球阀在管道内流体上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
原理编辑黄铜球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。
特点编辑1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好5、不受安装方向的限制，介质的流向可任意。
黄铜球阀成分编辑是由铜和锌所组成的合金。
如果只是由铜、锌组成的黄铜就叫作普通黄铜。
黄铜常被用于制造阀门、水管、空调内外机连接管和散热器等。
意大利omal三通黄铜球阀三通，L或T型，DN15~DN50，大40bar工作温度：-15℃至+120℃适用于换向、分配、混合适用于非腐蚀性介质黄铜镀镍，发亮处理执行器制造商+阀门制造商=OMAL欧玛尔OMAL S.p.A（意大利欧玛尔流体自控阀门公司）创建于1981年，是以生产高品质执行器及阀门而享誉全球的跨国性研发制造企业。
公司总部位于意大利Brescia（布雷西亚），在德国、法国、英国、荷兰、澳大利亚、沙特阿拉伯等七十多个国家设立分支机构及代表处。
作为世界少有的同时生产执行器和阀门的厂商，以及欧洲首台单气缸双活塞-拨叉式变扭矩气动执行器的生产者，OMAL公司将执行器领域雄厚的产品制造能力，与阀门制造领域强大的技术创新优势融合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
omal欧玛尔球阀选型参数
意大利omal欧玛尔1981年成立于靠近米兰的工业城市布雷西亚，是意大利BONOMI集团的一员，凭借多项专利技术，制造出了欧洲第一台“单气缸双活塞-拨叉式变扭矩”气动执行器，这技术至今在世界上只有少数公司能够掌握；凭借对技术与品质的执着追求，以及品质来源于高度自动化生产的经营理念，欧玛尔在阀门和执行器设计及制造等方面处于世界领先地位。
欧玛尔在不到30年的时间里，不仅由最初的执行器制造厂商迅速发展成为现今欧洲著名的自控阀门公司，也实现了产品的多样化，其产品已应用到石油、天然气、化工、电厂、冶金、食品、医疗等各大领域。
基于API 认证标准（石油、石化和天然气工业应用安全保障），OMAL 欧玛尔公司对原有球阀持续改进，推出了
MAGNUM 系列球阀。
此系列阀门在结构、密封材质方面均有改良，使得阀门更适合于石化行业。
* 防静电装置
* 防火设计
* 阀轴密封采用双重减磨垫圈+O 形密封+3 重V 型密封
* 阀座密封采用TFM1600 ( 改良型PTFE )、DEVLON ( 用于高压)
* 可加保温夹套、阀轴加长100mm
* 欧盟PED、环保TA-LUFT、防腐NACE ( 碳钢系列)、API 6D ( 美标系列)、ENISO15848 防火、ATEX 防爆认证
* 适用于空气、水、气体、石油和石化产品
标准参数
全通径、浮动球
软密封 TFM1600
法兰连接标准：EN 1092-1 2008; ANSI B16.5
工作温度见”温度-压力表“
压力等级：PN16-40; ANSI150-300
适用介质：空气、水、天然气、石油及石化产品
防静电装置 EN 12662-2
阀轴密封：V型 TFM1600
阀轴增加的密封为KFM O型圈
阀杆防冲出结构（飞出）
与执行器的连接标准为 ISO 5211
关闭角度〉7°
可选参数
其他法兰连接标准请联系销售部门
保温夹套
密封：PTFE加玻璃纤维（RPTFE-GF），PTFE加碳石墨（RPTFE-CF），其他密封请联系销售部门
全包式PTFE
单向版本球阀，球体有泄压孔
不锈钢手柄，如阀体、球体、阀轴，需要特殊材料请联系销售部门
不锈钢阀轴螺母及弹垫
表面处理：镀白锌、环氧树脂涂层（如需其他涂层处理，请联系销售部门）
工程标准
阀体厚度符合：ASME B16.34，ASME VLLL div.1，EN 12516 原材料及等级符合 ASME B16.34 (ANSI), EN 12516 (PN)。
