DQY-1型地质罗盘仪使用说明书

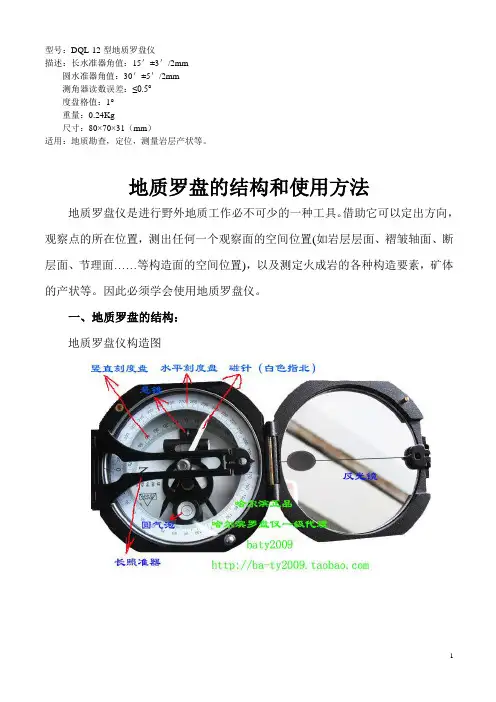

(完整版)地质罗盘仪DQY-1使用说明
型号：DQL-12型地质罗盘仪描述：长水准器角值：15＇±3＇/2mm圆水准器角值：30＇±5＇/2mm测角器读数误差：≤0.5°度盘格值：1°重量：0.24Kg尺寸：80×70×31（mm）适用：地质勘查，定位，测量岩层产状等。
地质罗盘的结构和使用方法地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图：（一）磁针——一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
地质罗盘的使用方法
（三）竖直刻度盘：专用来读倾角和坡角读数，以E或 W位置为0度，以S或N为90度，每隔10度标记相应数字。
玻璃盖 固定玻璃片的金属线
磁针制动器
北针
圆形水准器
制动杆杠
南针
长方形水准器 测斜指针
地质罗盘的结构
水平刻度盘
顶针 垂直刻度盘
（一）磁针：一般为中间宽两边尖的菱形钢针,安装在底盘 中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁 针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶 针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使 磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。 由于我国位于北半球磁针两端所受磁力不等，使磁针失去平 衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此 也便于区分磁针的南北两端。
地质罗盘使用-2.岩层产状
岩层产状的记录方式： 例如,测量出某一岩层走向为3100，倾向为2200 ， 倾角350，则可记录为 1、NW3100／SW∠350 2、3100／SW∠350 3、2200∠350，推荐这种记录方式。
地质罗盘使用-2.岩层产状
野外测量岩层产状时需要在岩层露头测量,不能 在转石 滚石 上测量，因此要区分露头和滚石。区 别露头和滚石，主要是多观察和追索并要善于判断。
地质罗盘使用-1.目的物方位角测定
地质罗盘使用-2.岩层产状
走向：岩层面与水平面的交线,称走 向线，走向线两端所指的方向称走向；
产 倾向：垂直于走向线沿层面向下所引
地质罗盘仪 DQY-1使用说明
型号：DQL-12型地质罗盘仪描述：长水准器角值：15＇±3＇/2mm圆水准器角值：30＇±5＇/2mm测角器读数误差：≤0.5°度盘格值：1°重量：0.24Kg尺寸：80×70×31（mm）适用：地质勘查，定位，测量岩层产状等。
地质罗盘的结构和使用方法地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图：（一）磁针——一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

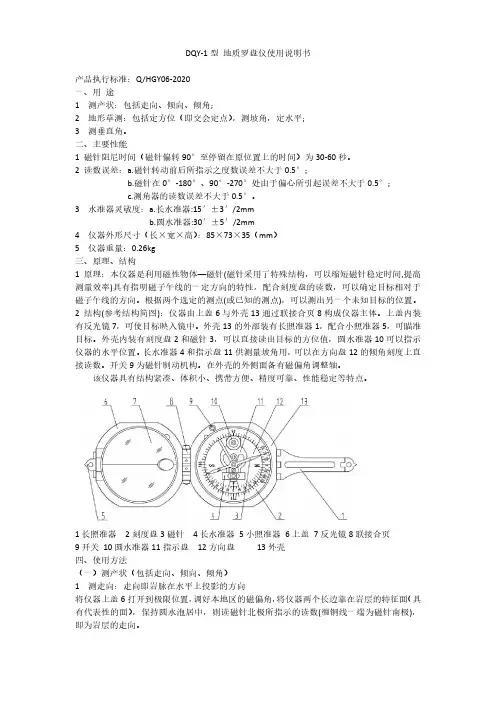

DQY-1 型 地质罗盘仪使用说明书
DQY-1型地质罗盘仪使用说明书产品执行标准：Q/HGY06-2020一、用途1测产状：包括走向、倾向、倾角；2地形草测：包括定方位（即交会定点），测坡角，定水平；3测垂直角。
二、主要性能1磁针阻尼时间（磁针偏转90°至停留在原位置上的时间）为30-60秒。
2读数误差：a.磁针转动前后所指示之度数误差不大于0.5°；b.磁针在0°-180°、90°-270°处由于偏心所引起误差不大于0.5°；c.测角器的读数误差不大于0.5°。
3水准器灵敏度：a.长水准器:15′±3′/2mmb.圆水准器:30′±5′/2mm4仪器外形尺寸（长×宽×高）：85×73×35（mm）5仪器重量：0.26kg三、原理、结构1原理：本仪器是利用磁性物体—磁针(磁针采用了特殊结构，可以缩短磁针稳定时间,提高测量效率)具有指明磁子午线的一定方向的特性，配合刻度盘的读数，可以确定目标相对于磁子午线的方向。
根据两个选定的测点(或已知的测点)，可以测出另一个未知目标的位置。
2结构(参考结构简图)：仪器由上盖6与外壳13通过联接合页8构成仪器主体。
上盖内装有反光镜7，可使目标映入镜中。
外壳13的外部装有长照准器1，配合小照准器5，可瞄准目标。
外壳内装有刻度盘2和磁针3，可以直接读出目标的方位值，圆水准器10可以指示仪器的水平位置。
长水准器4和指示盘11供测量坡角用，可以在方向盘12的倾角刻度上直接读数。
开关9为磁针制动机构。
在外壳的外侧面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
1长照准器2刻度盘3磁针4长水准器5小照准器6上盖7反光镜8联接合页9开关10圆水准器11指示盘12方向盘13外壳四、使用方法（一）测产状（包括走向、倾向、倾角）1测走向：走向即岩脉在水平上投影的方向将仪器上盖6打开到极限位置，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面（具有代表性的面），保持圆水泡居中，则读磁针北极所指示的读数(缠铜线一端为磁针南极)，即为岩层的走向。
地质罗盘使用说明
地质罗盘使用地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如上图所示。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。
若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。
地质罗盘仪使用说明
一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。
这是地质工作者必须掌握的工具。
地质罗盘仪式样较多，但其原理和构造大体相同。
①地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图5-1）。
1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。
由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。
为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。
磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。
刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。
外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。
在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E 和W（表示东和西）如图所示。
象限角刻度盘与它不同之处是S、N两端均记作0°，E和W 处均记作90°，即刻度盘上分成0°—90°的四个象限。
必须注意：方位角刻度盘为逆时针方向标注。
两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。
地质罗盘的使用方法
8
（一）磁针：一般为中间宽两边尖的菱形钢针，安装在底
盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将
磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护
顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，
使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方
向。由于我国位于北半球磁针两端所受磁力不等，使磁针失
2）岩层倾向（实质是山体倾斜方向）是岩层面上 的倾斜线在水平面的投影所指方向。
3）倾角是岩层层面与水平面所夹的锐角(真倾角 是倾斜岩体的重心方向与水平面夹角）
2021/5/9
22
地质罗盘使用-2.岩层产状
tg =cos tg
2021/5/9
23
地质罗盘使用-2.岩层产状
2021/5/9
在野外通常使用地质罗盘来测量岩 层产状的三要素:
W位置为0度，以S或N为90度，每隔10度标记相应数字。
2021/5/9
9
（四）悬锥：是测斜器的重要组成部分，悬挂在磁针的轴 下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端 所指刻度即为倾角或坡角的度数。
（五）水准器：通常有两个，分别装在圆形玻璃管中，圆 形水准器固定在底盘上，长形水准器固定在测斜仪上。
倾角：岩层倾角是岩层层面与假想水平面间的最大
夹角，即真倾角，它是沿着岩层的真倾斜方向测量
得到的，沿其它方向所测得的倾角是视倾角。视倾
角恒小于真倾角，也就是说岩层层面上的真倾斜线
与水平面的夹角为真倾角，层面上视倾斜线与水平
面之夹角为视倾角。野外分辨层面之真倾斜方向甚
为重要它恒与走向垂直，此外可用小石于使之在层
面上滚动或滴水使之在层面上流动，此滚动或流动
202之1/5/9方向即为层面之真倾斜方向。
地质罗盘的使用方法
地质罗盘的使用方法
地质罗盘是地质测量中常用的工具之一，用来测定地球上的地理方位。
它由一个带有罗盘刻度的圆盘和一个放置在圆盘中央的磁针组成。
地质罗
盘使用方法如下：
1.设置方向：地质罗盘的圆盘上刻有360个刻度，代表着地球上的各
个方向，以北为0度，顺时针方向依次为90度、180度和270度。
在使
用地质罗盘之前，需要根据实际情况调整罗盘的指示方向。
可以将圆盘旋转，使指示针（通常是一个红色的三角指针）与指南针指示的方向一致。
2.定向：使用地质罗盘的第一步是确定测量点的方向。
可以通过几种
方式确定方向，例如使用已知的地理特征或利用GPS定位设备来辅助确定。
3.握持地质罗盘：将地质罗盘握持在手中，以保持稳定。
尽量避免地
质罗盘与其他有磁性物体接触，以免干扰磁针的指示。
4.查看指示：将地质罗盘保持水平，使罗盘圆盘的方向与测量点的方
向保持一致。
然后，观察磁针的指向。
磁针通常是红色的，它指示罗盘的
北方向。
5.记录测量：确定磁针的指示后，可以记录下测量结果。
记录方式可
以根据具体需求而定，例如可以记录下与北方向的夹角或测量点的方位角度。
6.校正偏差：由于外界磁场和其他因素的干扰，地质罗盘的指向可能
会有偏差。
为了准确测量，需要进行校正。
校正的具体方法因地质罗盘的
型号和品牌而异，通常可以在罗盘的说明书中找到相关信息。
7.重复测量：为了增加测量的准确性，通常需要进行多次测量，尤其是在复杂的地形或地质环境中。
多次测量可以帮助减小测量误差，并提高数据的可靠性。
罗盘使用说明书
1 、测量岩层产状要素⑴测量的工具—地质罗盘仪一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。
这是地质工作者必须掌握的工具。
地质罗盘仪式样较多，但其原理和构造大体相同。
①地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图5-1）。
图5-1地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。
由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。
为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。
磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。
刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。
外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。
在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E 和W（表示东和西）如图所示。
象限角刻度盘与它不同之处是S、N两端均记作0°，E和W 处均记作90°，即刻度盘上分成0°—90°的四个象限。
必须注意：方位角刻度盘为逆时针方向标注。
地质罗盘仪的使用方法及使用注意事项[1]
![地质罗盘仪的使用方法及使用注意事项[1]](https://img.taocdn.com/s3/m/2165a21ea8114431b90dd868.png)
地质罗盘仪的使用方法及使用注意事项一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
（一）地质罗盘的结构地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如下图：1、磁针：一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
2、水平刻度盘：水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
3、竖直刻度盘：专用来读倾角和坡角读数，以E或W位置为0°，以S或N 为90°，每隔10°标记相应数字。
4、悬锥：是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
5、水准器：通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
6、瞄准器：包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
（二）地质罗盘的使用方法在使用前必须进行磁偏角的校正。
指南针使用说明
1.2.
指南针是中国古代四大发明之一，也是中国对世界文明发展的一项重大贡献。指南针是利用磁铁在地球磁场中的南北极极性而制成的一种指向仪器，磁石的这种特性，被古人利用来制成指南工具。最早出现的指南工具叫司南，战国时已普遍使用。它是利用天然磁石琢磨而成，样子像一只勺，重心位于底部正中，底盘光滑，四周刻二十四向，使用时把长勺放在底盘上，用手轻拨，使它转动，停下后长柄就指向南方。另外，指南车的发明进一步把这种仪器提升至更高的境界。
3.3.
反光镜的用法：手持平举指南针，使反光镜成45度角，通过镜子下面的缺口，将两端的照准和准星对准目标，在镜子上就可以看到指南针的指示和读数，如下图：
反光镜
反光镜在测磁偏角、坡度时很有用。还有一个附带的用途，通过反射光斑，发射求生、联络信号。
3.4.
DQY-1型指南针的基本结构
主要性能参数：
1.长水准器角值：15′±5′/2mm
六二式指南针
六五式指南针
专业指南针和普通指南针最大的区别在于有无防震措施，例如下图中六五式指南针图中画红圈的位置是用来折叠时抬起磁针防止震动损伤的：
指南针的防震
八〇式和更多国内外先进型号采用充液悬浮的方式同样可以防震，其次充液还有一个好处是指针可以很快静止，不会摆个不停，水平气泡也可以很方便的整合进去。
目标与所在点的距离＝目标的实际间隔×10/目标占距离估定器两尖端间的间隔的倍数
注：用距离估定器测定所在地目标距离的方法是简便的，但精度不高。
4.3.
用仪器上的速度时间表，在量取里程的同时，可测定行军所需要的时间或在规定时间内的行军速度、其方法如下：
指南针使用说明
指南针使用说明目录1.指南针的原理和历史 (1)1.1.指南针的原理 (1)1.2.指南针的历史 (1)2.指南针的类型 (2)3.指南针的结构 (4)3.1.军用指南针的基本结构 (4)3.2.荧光点 (5)3.3.反光镜 (6)3.4.DQY-1型指南针的基本结构 (6)4.指南针的主要功能和使用方法 (7)4.1.测定方位 (7)4.2.测量距离 (8)4.3.行军时间及速度计算 (9)4.4.测定斜面的坡度（俯仰角度） (10)4.5.测量目标概略高度 (11)4.6.DQY-1型指南针主要功能 (11)5.应用：天线方位角的定位方法和下倾角测量 (12)5.1.规划选点中确定扇区天线的方位角 (12)5.2.优化中测量已安装天线的方位角 (12)5.3.天线下倾角的粗略测量 (13)6.应用：指南针与地图的配合使用 (13)6.1.利用指南针探知现在所在位置的步骤 (13)6.2.用指南针探知前进的方向 (14)7.指南针使用的注意事项 (14)8.附录：密位的概念 (15)1.指南针的原理和历史说明：指南针是民间的通常称呼，在军事上正式名称为指北针或军用指北针，在地质上使用的称为地质罗盘仪，本文通称指南针。
1.1.指南针的原理指南针是利用地球磁场作用来指示北方的，利用的是磁场同极性相斥、异极性相吸的原理，然后以北方为起始点，定其为零度，顺时针方向依序确定各方位角，可由此来指示方向。
定位上必须配合地图的运用来寻求相对位置才能明了自身所处之处。
注意指南针所指的北不是真北，而是磁北，这是因为地球南、北极和地磁南、北极不在一个位置上，而是有一个角度，这个角度叫磁偏角。
不同地点的磁偏角一般是不同的，同一地点的磁偏角也因时而变。
1.2.指南针的历史指南针是中国古代四大发明之一，也是中国对世界文明发展的一项重大贡献。
指南针是利用磁铁在地球磁场中的南北极极性而制成的一种指向仪器，磁石的这种特性，被古人利用来制成指南工具。
地质罗盘的使用共17页
水平刻度盘
象 限 角
竖直刻度盘
专用来读倾角和坡角
水准器
通常有圆形和管形
瞄准器
包括接目和 接物觇板、 反光镜中的 细丝及其下 方的透明小 孔
地质罗盘仪的使用方法
岩层产状要素的测量
The End
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
磁针
磁针
制动螺丝
磁针
按装在底盘中央的顶针上，可自由转动，不用时应 旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针 帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用 时间。在进行测量时放松固动螺丝，使磁针自由摆 动，最后静止时磁针的指向就是磁针子午线方向。 由于我国位于北半球磁针两端所受磁力不等，使磁
针失去平衡。为了使磁针保持平衡常在磁针南端绕
地质罗盘的使用
幽默来自智慧，恶语来自无能
地质罗盘的使用
地质罗盘的使用
定出方向，观察点的所在位置， 测出任何一个观察面的空间位置 (如岩层层面、褶皱轴面、断层面、 节理面……等构造面的空间位置)， 以及测定火成岩的各种构造要素， 矿体的产状等。因此必须学会使用 地质罗盘仪。
地质罗盘的使用
一、地质罗盘的结构：
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
17
上几圈铜丝，用此也便于区分磁针的南北两端。
刻度盘
分内（下）和 外（上）两圈， 内圈为垂直刻
地质罗盘的使用共17页
水平刻度盘
象 限 角
竖直刻度盘
专用来读倾角和坡角
水准器接目和 接物觇板、 反光镜中的 细丝及其下 方的透明小 孔
地质罗盘仪的使用方法
岩层产状要素的测量
The End
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
地质罗盘的使用
服从真理，就能征服一切事物
地质罗盘的使用
刻度盘
分内（下）和 外（上）两圈， 内圈为垂直刻 度盘,外圈为 水平刻度盘.
水平刻度盘
方位角 象限角
水平刻度盘
方位角刻度盘 从0°开始，逆时针 方向每隔10°一记，
直至360°。 在0°和180°处分 别标注N和S（表示 北和南）；90°和 270°处分别标注E 和W（表示东和西）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DQY-1型地质罗盘仪使用说明书白色指针对着0度为北一、用途DQY-1型地质罗盘仪主要用途可供：1测产状：包括走向、倾向、倾角；2地形草测：包括定方位(即交会定点)，测坡角，定水平；3测垂直角。
二、主要性能1磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。
2读数误差：a磁针转动前后所指示之度数误差不大于°；b磁针在0-180°、90-270°处由于偏心所引起误差不大于°；c测角器的读数误差不大于°3水准器灵敏度：a长水准器为15′±3′/2mmb圆水准器为30′±5′/2mm4仪器外形尺寸(长×宽×高)为85×73×35毫米3。
5仪器重量不超过。
三、原理、结构1原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子午线的一定方向的特性，配合刻度环的读数，可以确定目标相对于磁子午线的方向。
根据两个选定的测点(或已知的测点)，可以测出另一个未知目标的位置。
2结构(参考结构简图)仪器由上盖6与外壳13通过联接合页8构成仪器主体。
上盖内装有反光镜7，可使目标映入镜中。
外壳13的外部装有长照准器1，配合小照准器5，可瞄准目标。
外壳内装有刻度盘2和磁针3，可以直接读出目标的方位值，圆水准器10可以指示仪器的水平位置。
长水准器4和指示盘11供测量坡角用，可以在方向盘12的倾角刻度上直接读数。
开关9为磁针制动机构，在外壳的外面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
四、使用方法(一)测产状(包括走向、倾向、倾角)1测走向：走向即岩脉在水平上投影的方向。
将仪器上盖(6)打开到极限位置，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面(具有代表性的面)，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的走向。
2测倾向：垂直于走向所指示的面的方向用联接合页(8)下边的底盘的短边或上盖的背面靠稳岩层的特征面，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的倾向。
3测倾角：垂直于走向水平面夹角的角度。
打开上盖(6)到极限位置，仪器的侧边垂直于走向而贴紧岩层的特征面，调长水泡居中，读指示器所指的方向盘的度数，即为岩层的倾角。
在实际测量中，走向和倾向两因素，只需测其中一个就可以，因为走向和倾向是互为90°的关系(二)地形草测(包括定方位、测坡角、定水平线)1定方位：目标所处的方向和位置。
定方位也叫交会定点。
①当目标在视线(水平线)上方时的测量方法。
右手握紧仪器，上盖背面向着观察者，手臂贴紧身体，以减少抖动，左手调整长照准器和反光镜，转动身体，使目标、长照准尖的像同时映入反光镜，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量，这样两个测点对同一目标进行的测量得出两线沿着测出的度数，相交于目标，就得出目标的位置。
②当目标在视线(水平线)下方时的测量方法。
右手紧握仪器，反光镜在观察者的对面，手臂同样贴紧身体，以减少抖动。
左手调整长照准器和上盖，转动身体，使目标、照准尖同时映入反光镜的椭圆孔中，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量。
这样从两个测点对该目标进行测量，得出两线沿着测出的度数，相交于目标，就得出目标的位置。
2、测坡角：目标到观察者与水平面的夹角。
右手握住仪器外壳和底盘，长照准器在观察者的一方，将仪器平面垂直于水平面，长水泡居下方。
左手调整上盖和长照准器，使目标、照准尖的孔同时为反光镜椭圆孔刻线所平分。
然后右手中指调整手把，从反光镜中观察长水泡居中，此时指示盘在方向盘上所指示的度数，即为该目标的坡角。
如果测某一坡面的坡角，则只需把上盖打开到极限位置，将仪器侧边直接放在该坡面上，调整长水泡居中，读出角度，即为该坡面的坡角。
(与测产状中的倾角相同。
)。
3、定水平线：把长照准器扳至与盒面成一平面，上盖扳至90°，而照准尖竖直，平行上盖，将指示器对准“0”，则通过照准尖上的视孔和反光镜椭圆孔的视线，即为水平线。
(三)测物体的垂直角把上盖扳到极限位置，用仪器侧面贴紧物体(如钻杠)具有代表性的平面，然后调长水泡居中，此时指示器的读数，即为该物体的垂直角。
五、注意事项1磁针和顶针、玛瑙轴承是仪器最主要的零件，应小心保护，保持干净，以免影响磁针的灵敏度。
不用时，应将仪器关牢。
仪器关上后，通过开关和拨杆的动作将磁针自动抬起，使顶针与玛瑙轴承脱离，以免磨坏顶针。
2所有合页不要轻易拆卸，以免松动而影响精度。
3仪器尽量避免高温暴晒，以免水泡漏气失灵。
4合页转动部分应经常点些钟表油以免干磨而折断。
5长时期不使用时，应放在通风、干燥地方，以免发霉。
通用指北针应用介绍一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。
这是地质工作者必须掌握的工具。
地质罗盘仪式样较多，但其原理和构造大体相同。
①地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图5-1）。
1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。
由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。
为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。
磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。
刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。
外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。
在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。
象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。
必须注意：方位角刻度盘为逆时针方向标注。
两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。
当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。
在具体工作中，为区别所读数值是方位角或象限角，可按下述方法区分：如图A与B的测线位置相同，在方位角刻度盘上读作285°、记作NW285°或记作285°，在象限角刻度盘上读作北偏西75°，记作N75°W。
如果两者均在第一象限内，例如50°，而后者记作N50°E以示区别（图5-2 A、B，表5－1）。
测斜指针（或悬锤）是测斜器的重要组成部分，它放在底盘上，测量时指针（或悬锤尖端）所指垂直刻度盘的度数即为倾角或坡度角的值。
图5-2A 方位角刻度盘图5-2B 象限角刻度盘表5－1 象限角与方位角之间关系换算表象限方位角度数象限角（γ）与方位角（A）之关系象限名称Ⅰ 0—90° γ=A NE象限Ⅱ90°—180° γ=180°－A SE象限Ⅲ180°—270° γ=A－180°SW象限Ⅳ270°—360° γ=360°－A NW象限水准器罗盘上通常有圆形和管形两个水准器，圆形者固定在底盘上，管状者固定在测斜器上，当气泡居中时，分别表示罗盘底盘和罗盘含长边的面处于水平状态。
但如果测斜器是摆动式的悬锥，则没有管状水准器。
瞄准器包括接目和接物觇板、反光镜中的细丝及其下方的透明小孔，是用来瞄准测量目的物（地形和地物）的。
②地质罗盘仪的使用方法在使用前需作磁偏角的校正，因为地磁的南、北两极与地理的南、北两极位置不完全相符，即磁子午线与地理子午线不重合，两者间夹角称磁偏角。
地球上各点的磁偏角均定期计算，并公布以备查用。
当地球上某点磁北方向偏于正北方向的东边时，称东偏（记为+）；偏于西边时，称西偏（记为—）。
如果某点磁偏角（δ）为已知，则一测线的磁方位角（A磁）和正北方位角（A）的关系为A=A磁±δ。
如图5-3 A表示δ东偏30°，且测线所测的角亦为NE30°时，则A=30°+30°=NE60°；图5-3 B表示δ西偏20°，测线所测角为SE110°，则A=110°-20°=90°。
为工作上方便，可以根据上述原理进行磁偏角校正，磁偏角偏东时，转动罗盘外壁的刻度螺丝，使水平刻度盘顺时针方向转动一磁偏角值则可（若西偏时则逆时针方向转动）。
经校正后的罗盘，所测读数即为正确的方位。
在对方向或目的物方位进行测量时即测定目的物与测者两点所连直线的方位角。
方位角是指从子午线顺时针方向至测线的夹角（如图5-3 C所示）。
首先放松磁针制动小螺纽，打开对物觇板并指向所测目标，即用罗盘的北（N）端对着目的物，南（S）端靠近自己进行瞄准。
使目的物、对物觇板小孔、盖玻璃上的细丝三者连成一直线，同时使圆形水准器的气泡居中，待磁针静止时，指北针所指的度数即为所测目标的方位角。
图5-3A 磁偏角东偏示意图图5-3B 磁偏角西偏示意图图5-3C罗盘仪测量目的物的方位⑵岩层产状要素的测定岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角（见图5-4）。
图5-4 岩层产状要素极其测量方法岩层走向的测量岩层走向是岩层层面与水平面相交线的方位，测量时将罗盘长边的底棱紧靠岩层层面，当圆形水准器气泡居中时读指北或指南针所指度数即所求（因走向线是一直线，其方向可两边延伸，故读南、北针均可）。
岩层倾向的测量岩层倾向是指岩层向下最大倾斜方向线（真倾向线）在水平面上投影的方位。
测量时将罗盘北端指向岩层向下倾斜的方向，以南端短棱靠着岩层层面，当圆形水准器气泡居中时，读指北针所指度数即所求。
