室内配电箱尺寸选择经验
标准配电箱尺寸
标准配电箱尺寸引言配电箱是供电系统中的重要组成部分，广泛应用于各种建筑、工厂和设备中。
配电箱的尺寸是设计和安装过程中必须考虑的重要因素之一。
本文将介绍标准配电箱尺寸的基本要求和常见规格。
标准配电箱尺寸的基本要求为了确保配电箱的正常运行和安全性，尺寸设计必须符合以下基本要求：1.足够空间：配电箱内部要有足够的空间容纳电源设备、开关和连接线路，以确保正常运行和维护。
2.安全间距：不同部分之间应有电气绝缘或者安全间隔，以防止电流泄漏或触电事故的发生。
3.方便维护：配电箱的设计应便于维修和更换配件。
4.良好的散热性能：配电箱应设计良好的散热结构，防止过热造成的设备损坏。
标准配电箱尺寸的常见规格在实际应用中，配电箱的尺寸规格可能因不同的国家、行业和用途而有所差异。
下面是一些常见的标准尺寸规格：1.高度：标准配电箱的高度一般为2000mm或2400mm。
根据需求，也可以定制其他高度。
2.宽度：标准配电箱的宽度通常为600mm或800mm。
同样，根据具体情况也可进行定制。
3.深度：配电箱的深度一般为400mm、500mm或600mm。
深度也可以根据需要进行适当调整。
4.板厚：配电箱的板厚一般为1.5mm至3.0mm，以确保配电箱的稳固性和耐用性。
需要注意的是，上述规格仅为常见的标准尺寸，实际应用中可能会根据具体要求进行调整和定制。
另外，在特殊领域和特殊行业（如航空、医疗等）中，配电箱的尺寸规格可能会有特殊要求。
标准配电箱尺寸的设计与选择在设计和选择标准配电箱尺寸时，需要考虑以下几个因素：1.电源负载：根据电源负载和需求进行合理的尺寸选择，确保配电箱能够承受预期的电流和功率。
2.空间限制：根据安装场所的实际空间大小和限制，选择合适的尺寸。
3.安装环境：考虑配电箱的安装环境，如室内、室外、恶劣环境等，选用符合环境要求的尺寸和材质。
4.扩展性和未来需求：在设计和选择配电箱尺寸时，需要考虑今后的扩展需求，以避免频繁更换或升级。
最新家用配电箱选型与配置方法
家用配电箱选型与配置方法一般家用总开关用2P 40A、63A带漏电或不带漏电，1.5P左右挂壁空调用20A，3-5P柜机需要25-32A，10P左右的中央空调需要独立的2P 40A左右。
厨房，卫生间需要25A左右，插座16-20A，照明10A就可以。
总开关稍微大一点，因为夏天用电高峰期电压会很低，分路不能大，大了起不来保护作用。
方法1：总开关用2P不带漏电的，一般插座、厨房、卫生间的独立回路一定要带漏电，因为厨房、卫生间相对潮湿，电源插座是常用的，还是宝宝容易接触到的地方，相对容易发生漏电的危险。
照明、空调不需要带漏电，用DPN双进双出的断路器就可以。
这样的配置好处就是：万一哪一路有问题就跳那一路，不会影响别的【推荐】方法2：总开关用2P带漏电的，分路就用DPN【火线+零线】不需要带漏电。
缺点就是万一一路有问题，可能是总开关跳闸，（因为断路器的灵敏度没有带漏电的高），会整个房间没电。
相对箱子可以小一点。
断路器的几大功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
·C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动跳闸，保护人体安全的。
一建知识记忆口诀1、措施费、规费、企业管理费：二环夜临大水，支架已安稳（文），保定无（污）公害，公差使用保险金务工2、建设工程项目施工成本管理的任务和环节：预测-计划-控制-核算-分析-考核（预计控，算分考）3、施工成本控制的一般步骤是：比较-分析-预测-纠偏-检查（比分遇纠察）4、项目经理的管理权力：组织管理班子；调配并管理项目的人、机、物、资等生产要素；进行经济分配；选择作业队伍；指挥生产；代表企业法定代表人处理外部关系；受托签署有关合同。
（班配配队、指外签）5、质量手册作为企业质量管理系统的纲领性文件应具备：指令性、系统性、协调性、先进性、可行性、可检查性。

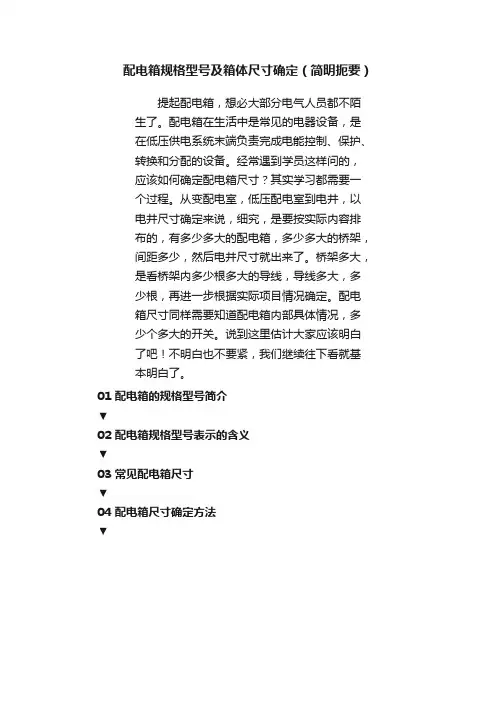

配电箱规格型号及箱体尺寸确定（简明扼要）
配电箱规格型号及箱体尺寸确定（简明扼要）
提起配电箱，想必大部分电气人员都不陌生了。
配电箱在生活中是常见的电器设备，是
在低压供电系统末端负责完成电能控制、保护、
转换和分配的设备。
经常遇到学员这样问的，
应该如何确定配电箱尺寸？其实学习都需要一
个过程。
从变配电室，低压配电室到电井，以
电井尺寸确定来说，细究，是要按实际内容排
布的，有多少多大的配电箱，多少多大的桥架，
间距多少，然后电井尺寸就出来了。
桥架多大，
是看桥架内多少根多大的导线，导线多大，多
少根，再进一步根据实际项目情况确定。
配电
箱尺寸同样需要知道配电箱内部具体情况，多
少个多大的开关。
说到这里估计大家应该明白
了吧！不明白也不要紧，我们继续往下看就基
本明白了。
01 配电箱的规格型号简介
▼
02 配电箱规格型号表示的含义
▼
03 常见配电箱尺寸
▼
04 配电箱尺寸确定方法
▼。
配电箱标准尺寸
配电箱标准尺寸配电箱是每家每户用电都必须安装的一种设备，没有配电箱家庭用电就会无法进行。
配电箱的尺寸有很多种，可以分为工业用配电箱和家庭用配电箱。
本文妈网编辑将带你去看一下家庭配电箱的标准尺寸，以及配电箱的选购注意事项等知识。
1、家用配电箱尺寸家用配电箱尺寸与一般的工业配电箱尺寸相差较大，家用配电箱一般采用PZ30型号的箱子，家用配电箱尺寸大小有110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm等众多尺寸，可根据实际需要进行选择。
2、家用配电箱种类随着家用配电箱被大量使用，现在市面上家用配电箱尺寸和种类众多，可以根据家庭实际需要进行适当选择，家用配电箱种类中的固定式面板开关柜，也被称为开关板或配电屏。
固定式面板开关柜在结构上正面有防护作用，但背面和侧面仍能触及带电部分，防护等级较低，这种结构的家用配电箱尺寸一般较小。
家用配电箱中的防护式开关柜，除安装面外，其它侧面都被封闭起来在安全性上更佳。
3、家用配电箱结构家用配电箱的结构制作，对于家用配电箱尺寸有着巨大的影响，一般情况下家用配电箱尺寸较大，那么它的结构也会相对更加复杂。
在我们日常中使用的家用配电箱一般包括：配电箱、配电柜、配电屏、配电盘、电器柜等部件，家用配电箱集中安装开关、仪表等设备等成套装置。
随着社会不断进步，使得现在的家用配电箱尺寸规格更加繁多，在日常使用中可根据实际需要进行适当选择。
4、家用配电箱选择随着科技进步，人们日常用电系统也更加复杂，现在的家用配电箱尺寸型号众多，由于家用配电箱柜体结构、技术参数等都有所不同。
配电箱尺寸选择
配电箱尺寸选择配电箱尺寸选择文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如PZ30或GOL；GCK、GCS、MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD（R）电表计量箱；PXT（R）K－□/□－□/□－配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
应该如何确定配电箱尺寸？
科桥电器设备经常遇到同行这样问，其实学习都需要一个过程。
从变配电室，低压配电室到电井，以电井尺寸确定来说，细究，是要按实际内容排布的，有多少多大的配电箱，多少多大的桥架，间距多少，然后电井尺寸就出来了。
桥架多大，是看桥架内多少根多大的导线，导线多大，多少根，再进一步根据实际项目情况确定。
配电箱尺寸同样需要知道配电箱内部具体情况，多少个多大的开关。

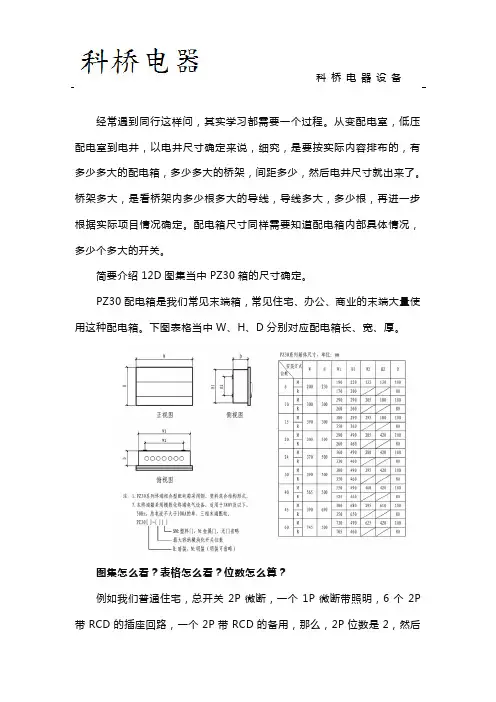

简要介绍12D图集当中PZ30箱的尺寸确定。
PZ30配电箱是我们常见末端箱，常见住宅、办公、商业的末端大量使用这种配电箱。
下图表格当中W、H、D分别对应配电箱长、宽、厚。
图集怎么看？表格怎么看？位数怎么算？例如我们普通住宅，总开关2P微断，一个1P微断带照明，6个2P 带RCD的插座回路，一个2P带RCD的备用，那么，2P位数是2，然后科桥电器设备1P位数是1，再算上2P带RCD是4位，共计，2+1+6*4+4=31，按40的选，可选择560*500*100，有点大，如果不带备用，少一个开关，就可以按30算，就可以370*500*100，就小一些。
如果用1PN代替2P，按2位算，共计，2+1+6*2+2=17，按20位选，可选择300*500*100，就小了很多。
这也是很多房地产公司为节约成本，制定公司内部标准，能用1PN 绝不用2P，开关能造价低一些，配电箱造价也低一些。
但要注意，规范要求RCD要切断所有带电导体，所以1PN要断N，而有的产品不断N，通常设计图纸当中的微断是一堆字母和数字，往往那些数字代表很多内容，有的恰恰代表不断N。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询点击右侧咨询按钮也可以进行免费咨询。
科桥电器设备如果您还在为购买配电箱而烦恼？如果您还在苦于找不到一家好的配电箱供应厂家？如果您想了解更多关于配电箱方面的信息？这一切都不是问题，四川科桥电器设备有限公司都可以帮您轻松搞定！四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
配电箱尺寸
配电箱尺寸【导读】小K最近在重装房子，因为儿子要结婚了。
在检测家居环境时发现家里的配电箱尺寸已经不能再满足如今的供电情况了。
所以想着要重新置换一个尺寸合适的配电箱。
那么，一个最恰当的供电设备尺寸是如何确定下来的呢？虽然配电箱尺寸的确定看起来是一件非常小而简单的事情。
但如果家里的配电箱如果没有选好尺寸的话，很容易导致家里用电出现问题。
下面我们就以家庭配电箱为例，说说它的尺寸是如何确定下来的。
首先，配电箱的尺寸和家庭电器使用情况有关。
家里的电器数量越多，用电量越大，配电箱的容量越大，尺寸也就越大，其次，配电箱的尺寸和空气开关的大小和数量有关。
一般空气开关是直接安装在箱体内的，每个开关会占据一定的位置。
如果开关的数量越多，体积越大，占用的面积越大，配电箱的体积也就越大。
最后，配电箱的尺寸还和产品型号有关。
就拿照明配电箱来说，不同的型号，高度和宽度都不一样。
总的来说，配电箱的尺寸不能随便选择，需要根据实际的装修情况和用电环境挂上钩，如果偏重其中某个方面，容易造成配电箱规格不符合的情况。
配电箱品牌如今市面上的配电箱品牌众多，而且很多品牌都非常注重自身的宣传。
所以，很多朋友在选购配电箱的时候都无法快速从众多的品牌中挑选到最合适的那一款。
下面我们就来介绍几个国内外较为有名的配电箱品牌。
1、施耐德这是一个来自法国的电气设备品牌，有“全球能效管理专家”之美誉。
主要致力于为国家能源及基础设施、数据中心及网络、楼宇和住宅市场提供整体解决方案。
2、ABB属于世界500强企业，是全球电力和自动化技术领域的领导品牌，主要为电力、工业、交通和基础设施客户提供解决方案。
3、西门子德国品牌，也是全球知名电气化品牌，最开始是做家电的，在2014年退出家电行业，现在专注于电气化、自动化和数字化领域。
4、海格国内知名的开关断路器品，主要为大众提供主配电系列产品、终端配电产品、配电箱、智能控制系统在内的低压电气解决方案。
配电箱内部结构一个配电箱内包含了各种各样的开关、仪表设备等，而且每一个设备都是“常驻嘉宾”，缺少一个都无法正常运行。
配电箱尺寸
配电箱尺寸配电箱是供电系统中常见的一种设备，用于对电能进行分配和控制。
它在住宅、商业建筑和工业设备中广泛应用。
配电箱的尺寸大小根据不同的使用场景和需求会有所不同。
下面将从不同层面介绍配电箱尺寸的相关知识。
首先，需要明确的是，配电箱的尺寸包括宽度、高度和深度三个方面。
宽度主要取决于箱体内部的电气元件的安装方式和尺寸。
高度一般根据使用者的安装位置和空间要求进行选择。
深度则与电气元件的体积和散热条件有关。
对于住宅配电箱来说，尺寸一般较小。
通常宽度在300-400毫米之间，高度一般在1500-1800毫米之间，深度在150-250毫米之间。
这样的尺寸可以满足家庭基本用电的需求，同时也方便安装于墙壁上，占用空间较小。
而对于商业建筑和工业设备来说，由于负荷较大，配电箱尺寸一般较大。
这是为了容纳更多的电气元件，以支持大功率的电能分配和控制。
宽度可能需要达到600-800毫米，高度一般在1800-2200毫米，深度也可能增加到250-300毫米。
这样的尺寸足够容纳各种断路器、接触器、熔断器等电气元件，并且能够保证散热和通风的效果。
当然，配电箱的尺寸还会受到其他因素的影响。
比如，当一个建筑物的用电需求较大时，可能需要多个配电箱进行分段分配和控制，这就需要考虑不同配电箱之间的空间布局和连接方式。
此外，配电箱的额定电流也会影响其尺寸大小的选择，因为较大的额定电流需要更多的电气元件和更大的容积。
根据我国相关标准，住宅配电箱的尺寸一般符合GB/T 14048.2-2016《低压配电系统第5-52部分：安全第101章配电开关和控制设备》中的相关规定，而商业建筑和工业设备的配电箱需要符合GB7251.1-2005《低压成套开关设备和控制设备》的要求。
总而言之，配电箱的尺寸大小是根据具体需求和使用场景来确定的。
无论是住宅、商业建筑还是工业设备，合理选择适合的尺寸，能够满足用电需求，确保电能的安全分配和控制。
配电箱尺寸daxiao确定【范本模板】
遇到一个问题设计中配电箱大小是如何选择的？以前我设计都没有标配电箱大小.ﻫ但有人说要标，可是该如何选择呢?一般来说设计时都标配电箱的大概尺寸,定做时可以不按照设计时的尺寸来做,设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更.虽说是参考尺寸，但是设计师对箱子的大小应该心里有数,这样可以避免在施工时做的箱子和设计时差的太多,造成不必要的麻烦。
ﻫ下面是我在做设计时估算箱子的方法,可以供楼主参考一下,这种方法计算出来的尺寸一般都会比实际尺寸大上一些。
1。
当电箱只是照明电箱或者小动力时,进线小于１０平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加2０MM就为电箱宽度,高度为开关高度加４0MM,深度为开关最大深度加10MM,2当电箱只是照明电箱或者小动力时,进线小于10平方时,如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加４0MM就为电箱宽度，高度为开关高度加40MM,深度为开关最大深度加1０MM,3当电箱只是照明电箱或者小动力时,进线小于1０平方时,如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40M M，深度为开关最大深度加１0MM,４当电箱为动力电箱时,或动力照明电箱时，算法基本与上面相同,不过当进线大于1０平方时,要考虑进线的弯曲半径一级接线端子要预留足够的空间进线,当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装,要看实际接线图和考虑如何安排开关布置一级开关的走线。
这种计算方法并不是小弟我自己发明出来的,是兼备丰富的设计和施工经验的师傅提供的,计算的依据仅依靠经验值,但是比较实用,希望能给楼主提供些帮助!如全是微型断路器根据位数(每位18毫米）确定，PＺ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定(字样)，设备控制箱标识设备自带,进线大于1８5ｍｍ2,输出大于2路尽量选用柜式等．一、电表箱：１、单相六表位暗箱外框尺寸(宽x高ｘ厚）８6０x８４0x１７0,嵌墙尺寸(宽ｘ高x厚)７90ｘ75０ｘ1１0，留洞（宽x高x厚)810ｘ770x120，洞底距地１100,定位详平面图．2、单相四表位暗箱外框尺寸（宽ｘ高x厚）610x840ｘ１７０,嵌墙尺寸(宽x高ｘ厚)550x750x110，留洞(宽x高x厚）５70ｘ７70x120，洞底距地１１00，定位详平面图．3、单相三表位暗箱外框尺寸（宽ｘ高ｘ厚)８5０x５50x170，嵌墙尺寸(宽ｘ高x厚)790x490ｘ1１０，留洞(宽x高ｘ厚）８10x510x120，洞底距地1400，定位详平面图.ﻫ４、单相二表位暗箱外框尺寸(宽x高ｘ厚)6１0x550x１7０，嵌墙尺寸(宽ｘ高x厚）５5０x490ｘ１１０,留洞(宽x高ｘ厚)570x５１0x120，洞底距地1400,定位详平面图。
电箱规格尺寸
电箱规格尺寸1. 引言电箱是用来安装和组织电气设备的装置。
它被广泛应用于住宅、商业和工业领域，起到保护电器设备和提供电力分配的作用。
在设计和安装电箱时，规格尺寸是一个非常重要的考虑因素。
本文将详细介绍电箱规格尺寸的相关内容。
2. 电箱规格尺寸的重要性电箱规格尺寸的选择和设计对于确保电箱的性能和安全性至关重要。
正确的规格尺寸可以保证电器设备的有效安装和排列，提供足够的空间容纳设备和连接线路，使得电箱的操作和维护更加方便。
此外，合适的规格尺寸还可以确保电箱与其他设备和管道的兼容性，避免不必要的干扰和冲突。
3. 电箱规格的组成部分电箱规格通常由几个重要的部分组成，包括尺寸、形状、材料和特殊功能。
其中，尺寸是电箱规格的核心内容之一。
3.1 尺寸电箱的尺寸通常由宽度、高度和深度来描述。
根据不同的应用需求和安装场所的限制，尺寸可以有多种选择。
宽度是指电箱的侧面宽度，通常以毫米（mm）为单位测量。
常见的宽度尺寸有300mm、400mm、500mm等，可以根据需要选择最适合的尺寸。
高度是指电箱的竖直高度，同样以毫米（mm）为单位测量。
常见的高度尺寸有600mm、800mm、1000mm等，也应根据具体需求进行选择。
深度是指电箱的前后深度，通常以毫米（mm）为单位测量。
常见的深度尺寸有150mm、200mm、250mm等，需要根据安装设备和电线的尺寸选择合适的深度。
3.2 形状电箱的形状有很多种类，包括方形、长方形、圆形等。
这些形状可以根据安装空间和设计要求选择合适的形状。
方形电箱是最常见的一种形状，通常用于非特殊应用。
它提供了稳定的结构和方便的安装方式。
长方形电箱适用于长条状的电器设备，例如计算机服务器。
它可以提供更大的安装空间，更好地容纳设备和连接线路。
圆形电箱适用于特殊需要，例如安装旋转设备或需要良好外观适配的场景。
在一些特殊的应用中，圆形电箱具有更好的结构强度和防尘防水性能。
3.3 材料电箱的材料通常选择金属或塑料。
标准配电箱尺寸
标准配电箱尺寸配电箱是电力系统中的重要组成部分，用于集中分配电能、控制电能和保护电路。
在不同的应用场景中，配电箱的尺寸会有所不同，因此了解标准配电箱尺寸对于设计和安装工作至关重要。
一般来说，配电箱的尺寸是根据其功能和安装环境来确定的。
标准的配电箱尺寸通常由国家或行业标准规定，以确保其在安装和使用过程中能够满足相关的安全和功能要求。
在选择配电箱尺寸时，需要考虑以下几个方面：首先，要考虑配电箱内部的布局和组件安装情况。
不同的电气设备需要不同的安装空间，因此配电箱的尺寸需要能够满足这些设备的安装要求。
其次，需要考虑配电箱的外部尺寸和安装空间。
在现场安装时，需要确保配电箱能够顺利进入安装位置，并且留有足够的空间进行接线和维护操作。
另外，还需要考虑配电箱的散热和通风情况。
一些大功率的电气设备在工作时会产生较多的热量，因此配电箱的尺寸需要能够满足散热和通风的要求，以确保设备的安全运行。
在国家标准中，一般会规定不同类型的配电箱的标准尺寸范围。
例如，低压配电箱的尺寸一般按照其额定电流和安装环境来确定，通常包括高度、宽度和深度三个方面的尺寸要求。
而在实际应用中，还需要根据具体的工程情况来确定配电箱的尺寸，以确保其能够满足现场的安装和使用要求。
在设计和选择配电箱尺寸时，需要充分考虑以上因素，并结合实际情况进行综合分析。
只有在满足安全、功能和实际安装要求的前提下，才能选用合适的配电箱尺寸，确保电力系统的正常运行和设备的安全使用。
总的来说，标准配电箱尺寸是根据国家标准和行业规范来确定的，但在实际应用中还需要考虑到具体的工程情况和现场要求。
只有在综合考虑各种因素的基础上，才能选择合适的配电箱尺寸，确保其能够满足安装和使用的要求。
配电箱尺寸选择
配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如PZ30或GOL；GCK、GCS、MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD（R）电表计量箱；PXT（R）K－□/□－□/□－配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱规格型号有哪些配电箱尺寸如何确定
配电箱规格型号有哪些配电箱尺⼨如何确定配电箱的型号规格配电柜型号有很多，⼀般不同的⼚家都有⾃⼰的型号。
国产型号有MLS、GCS、GCK GGD等；国外⼚家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
⼀般标准的型号是GB7251.1。
配电柜型号意思第⼀位：P-开启式低压开关柜，G-封闭式低压开关柜第⼆位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动⼒⽤，K-控制⽤，S-森源电⽓系统GGD较便宜，GCS、GCK为经济型。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线⽅式(3)□/□额定电流/额定短时耐受电流能⼒：⽤数字表⽰，250/10表⽰：额定电流250A/额定短时耐受电流能⼒10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输⼊；□/3三相输⼊；1/3表⽰混合输⼊(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼⾳字头中⽂解释装配图号电⽓原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动⼒箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量照明箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动⼒插座箱 PXT09 PXT09 dq系列10 DZ 动⼒照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电⽓箱柜名称编号规格型号⾼压开关柜 AH⾼压计量柜 AM⾼压配电柜 AA⾼压电容柜 AJ低压电⼒配电箱柜 AP低压照明配电箱柜 AL应急电⼒配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源⾃动切换箱柜 AT多种电源配电箱柜 AM⼑开关箱柜 AK电源插座箱 AX建筑⾃动化控制器箱 ABC⽕灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放⼤器箱 ATF分配器箱 AVP接线端⼦箱 AXT例如：1AL1b——代表⼀层⼀位置的b种类配电箱；AT-DT——电梯配电箱；1AP2——代表⼀层第⼆位置上的动⼒配电箱。
配电箱规格尺寸标准
配电箱规格尺寸标准
配电箱啊，那可是电力世界里的小城堡！它的规格尺寸标准可太重要啦！就好像每个人都有适合自己的衣服尺寸一样，配电箱也有它特定的规格尺寸呢。
你想想看，要是配电箱的尺寸不合适，那会怎么样？电路就没法好好地布局啦，各种电线啊、开关啊就会乱成一团麻，这可不是开玩笑的呀！合适的配电箱尺寸就像是给电路穿上了合身的衣服，让一切都井井有条。
一般来说，配电箱的尺寸有大有小。
小的可能就像一个小盒子，精致小巧，不占太多空间，但也能发挥它的大作用呢。
大的呢，那就像一个大柜子，可以容纳更多的电器元件和复杂的电路。
这就好比小房子和大房子，各有各的用处和优势。
而且啊，不同的场合需要不同尺寸的配电箱。
在家里，可能就不需要太大的，能满足日常用电需求就行。
但在工厂、商场这些地方，那用电量可大啦，就得用大尺寸的配电箱来保障电力的稳定供应呀。
这难道不像是不同的人穿不同尺码的鞋子吗？只有合适了，才能走得稳、走得好。
还有哦，配电箱的规格尺寸标准还得考虑到安全性。
太小了，容易过热，引发安全隐患；太大了，又浪费资源。
这就像做饭放盐一样，多了咸，少了淡，得恰到好处才行呢！现在的技术真是越来越发达了，配电箱的规格尺寸标准也越来越精细，就是为了让我们的用电更加安全、可靠。
总之，配电箱规格尺寸标准可不是随便定的，那是经过精心考虑和实践验证的。
我们可不能小瞧了它，它可是保障我们电力生活的重要一环呢！所以啊，一定要选择合适规格尺寸的配电箱，让我们的生活和工作都能在电力的保驾护航下顺利进行！。
室内配电箱尺寸选择经验
配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
家庭装修时，家庭配电箱怎么配置才合理
家庭装修时，家庭配电箱怎么配置才合理一、家用配电箱的配置一般有两种：1、明装配电箱：配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。
对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。
现在以很少使用了。
2、暗装配电箱：配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。
3、配电箱应安装牢固，坚持横平竖直的原则，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。
这样，在装卸熔芯时不会触电。
瓷插式熔断器应垂直安装。
5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
照明配电箱内，应分别设置零线（N 线）和保护零线（PE 线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
金属壳配电箱外壳必须可靠接地（接零）。
二、家用配电箱开关的合理配置：1、原理图如下：2、配电箱及元器件开关的选用应尽可能的选用铁皮比较厚的，价钱比较高的品牌配电箱；开关及元器件千万不能选用劣质开关，尽可能选用优质品牌产品，要不后悔莫及。
三、抽油烟机及智能油烟止逆阀的接线方法：。
配电室配电柜建设尺寸参考
配电室、配电柜建设尺寸参考标准配电室3.4米，足够，一般为2米的配电柜。
做就超过静电地板。
但是，发电机房，发电机容量150KW净高不小于3.5米的净高200KW 400KW明确的高度为4米-4.3米; 500KW1000KW清晰的高度-54.3米的米; 1200KW2000KW净高4.8米-5.5米4．6．3 屋内配电装置距顶板的距离不宜小于0.8m，当有梁时，距梁底不宜小于0.6m。
所以高压的要求是：无电缆沟时：2.3米（柜子高度）+0.6米（距梁底）+0.8米（主梁高度）=3.7米有电缆沟时：电缆沟按照0.8米，因为有地梁，不可能从变配电室地面向下挖0.8米，不向下挖，在变配电室地面上做电缆沟的话：0.8米（电缆沟）+2.3米（柜子高度）+0.6米（距梁底）+0.8米（主梁高度）=4.5米变配电室地面到地梁有一段距离，好比是0.2米，则电缆沟向下挖0.2米的话：0.6米（电缆沟，刨除向下挖的0.2米）+2.3米（柜子高度）+0.6米（距梁底）+0.8米（主梁高度）=4.3米低压变配电房最小净高是3.2米。
按照规范的要求，变配电的设备距楼板的距离大于0.8，距梁0.6就可以了，那假如我的柜高为2.2米的话，有3米多就可以了啊。
变配电房又叫配电所，在国家标准里面，配电所的定义是：“所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器”。
配电所与变电所的区别在于，配电房（配电所）无变压器，而变电所有变压器。
配电房是大厦供电系统的关键部位，设专职电工对其实行24小时运行值班。
未经管理处经理、部门主管的许可，非工作人员不得入内。
值班员必须持证上岗，熟悉配电设备状况、操作方法和安全注意事项。
值班员必须密切注意电压表、电流表、功率因数表的指示情况；严禁空气开关超载运行。
经常保持配电房地面及设备外表无尘。
配电房设备的倒闸操作由值班员单独进行，其他在场人员只作监护，不得插手；严禁两人同时倒闸操作，以免发生错误。
电气图纸中没有给配电箱准确的尺寸，那么怎么确定配电箱的尺寸？
电气图纸中没有给配电箱准确的尺寸，那么怎么确定配电箱的
尺寸？
大家对配电箱都不会陌生吧，它是我们装修中少不了的材料的，配电箱在我们家庭的作用还是蛮大的，配电箱在我们家庭起到用电和安全作用，我是做行业的，所以对这个不是比较了解的，你问家用配电箱尺寸一般多大，由于每个家庭的电路设备和空间大小有所不同，所需要的家用配电箱尺寸也有所不同，那么下面我这边就来为你简单介绍一下。
在实际业务过程中，经常会遇到图纸中配电箱的尺寸不给，需要根据现场情况定做，这种情况下造价人员计算电缆及电线的时候配电箱的半周长的长度就不知道该如何确定了。
这种情况下一般都是先按照常规的尺寸计算，结算的时候可以根据实际配电箱半周长进行调整。
那么什么是配电箱的常规尺寸呢？接下来我们就来看一下常见的根据配电箱的图集的规定配电箱的尺寸表：
（1）配电箱选择表：
（2）一般动力配电箱尺寸表：
（3）一般照明配电箱尺寸：
（4）插座箱尺寸表：
（5）非标准配电箱尺寸表：
（6）计量箱尺寸需要区分配电箱内配置的电表个数：。
电箱常规尺寸标准
电箱常规尺寸标准电箱是电路的重要组成部分，在电路输送过程中，起到很重要的作用。
电箱尺寸标准是电箱生产的基础，不同的电器设备需要不同的电箱规格，因此电箱尺寸标准的制定对于电器设备的稳定运行非常重要，本文将围绕电箱常规尺寸标准阐述。
一、电箱规格的确定确定电箱规格需要考虑到所安装的设备的功率、尺寸和电路的电流，各种不同规格的电箱都有着不同的安装尺寸和固定孔。
二、电箱的整体尺寸电箱的整体尺寸要考虑到电箱内的电器设备，包括电源、接线端子等等。
根据不同的功率、电路大小和设备需求，需要选择不同的电箱尺寸。
目前市场上的传统尺寸为300mm*200mm*150mm，也可以按用户的需求进行定制。
三、电箱门的尺寸电箱门的尺寸一般是在电箱整体尺寸的基础上再加上一定的宽度，电箱门一般大小可以加宽到30-50mm，以便在门上面加上控制器和表示器等设备。
四、电箱顶部和底部的尺寸电箱顶部和底部的尺寸也是需要考虑的，根据设备的尺寸和设备数量而定。
在电箱顶部，通常安装有风扇或散热器等设备以保持设备的正常运行。
底部通常是用来安装电源和接线端子等设备的。
五、电箱内固定孔的尺寸电箱内的固定孔是为安装各种设备的，其尺寸和数量也是非常重要的。
如果尺寸不合适，将会导致安装难度和设备的不稳定性，甚至对设备的正常运行产生影响。
六、电箱常规材质以及防护等级电箱主要材质有冷轧钢板、高强度不锈钢板和铝合金板等。
不同的材质有不同的性质和特点，用户在选择时应考虑到其所在环境以及使用需求。
除了考虑尺寸外，用户还应着重考虑防护等级，以保证设备在复杂环境中的安全运行。
总之，电箱作为电路的重要组成部分，尺寸规格的制定和选择是非常重要的。
在使用选择过程中，要根据设备功率、尺寸和电流、电器设施、使用环境等因素，结合实际情况进行选择，以保障稳定运行的安全性。
同时，还要注意防护等级，确保设备在特定环境下的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱尺寸选择参考
一般来说设计时都标配电箱的大概尺寸，定做时可以不按照设计时的尺寸来做，设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更。
虽说是参考尺寸，但是设计师对箱子的大小应该心里有数，这样可以避免在施工时做的箱子和设计时差的太多，造成不必要的麻烦。
下面是我在做设计时估算箱子的方法，可以供楼主参考一下，这种方法计算出来的尺寸一般都会比实际尺寸大上一些。
1.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM，
2当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM，
3当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40MM，深度为开关最大深度加10MM，
4当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.
当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线.
一、电表箱:
1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120，洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120，洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120，洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120，洞底距地1400，定位详平面图。
二、总熔断器盒
1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x165，洞底距地2000，定位详平面图。
三、T接箱
T接箱（宽x高x厚）290x290x150，嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x 高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱
1、15位住户配电箱留洞（宽x高x厚）350x250x120，洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120，洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120，洞底距地2000，定位详平面图。
五、电信分线箱
1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。
洞底距地1300，定位详平面图。
3、6层采用B型箱，留洞（高x宽x厚）400x270x140。
洞底距地1300，定位详平面图。
六、楼层访客对讲及安保分线箱
1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150，留洞（宽x高x厚）420x370x160，洞底距地2000，定位详平面图。
2、2~6层分线盒（宽x高x厚）268x208x80
七、电视分接箱
电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120，洞底距地2000，定位详平面图。
八、家庭信息箱
1、2、6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300，定位详平面图。
3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300，定位详平面图。
