2009年全国电子设计大赛F题--数字幅频均衡的功率放大器
2009全国大学生电子设计竞赛题目F:《数字幅频均衡功率放大器》薄利多销(看一下,绝对不会错)参赛学生:梁杰徐宋静刘玉河指导教师:赵正敏杨定礼学校:淮阴工学院院系:电子与电气工程学院2009年9月5日摘要:本系统采用DSP作为主控制器,通过前置放大、滤波,经AD转换,对信号进行采样,把连续信号离散化,然后通过离散傅氏变换(DFT)运算,在时域和频域对音频信号各个频率分量以及功率等指标进行分析和处理,最后通过低频功放将信号放大,并通过计算机辅助设计软件MATLAB将处理后的参数送入DSP,同时将信息在液晶屏上显示出来。
关键词:DSP、FFT、数字均衡、低频功放、MATLAB1 引言随着数字信号处理(DSP)技术的发展,DSP技术已广泛应用于各个领域。
借助于现代数字电子及数字信号处理技术,古老的音响技术也焕发出新的活力。
本次大赛中我们选择了F题,围绕这一课题我们进行方案选择与论证、系统的软硬件设计与调试,基本实现了课目的各项指标也要求。
并在此基础上,撰写了本报告的。
整个系统分为前置放大、信号滤波、数字均衡及功率放大几个部分,以下分别介绍。
2 前置放大器的设计2.1 前置放大的硬件设计和带阻网络2.1.1 前置放大的硬件设计可控增益宽带放大器由芯片AD603构成。
AD603为单通道、低噪声、增益变化范围线性连续可调的可控增益放大器,AD603的带宽为90MHz时,其增益高达30dB.本课题中,我们选择两片AD603,构成如图.1所示的自动增益控制放大器。
可编程放大器电路P1*******678U5C1112J 4R710VC12+C01310V C13C14R912345678U6R1110VC16+C1510VC17C18AD603输入电阻100欧Q1Q2R15R14R10R16R1710V C19C20CavAGC 时间常数电容10V 12J 512J 29R8R18R12R13R011R010R1912J 35图.1可编程放大电路2.1.2 带阻网络设计本题中要求,所制作的带阻网络对前置放大电路所输出的信号1v 进行滤波,根据题目要求,本次制作的带阻网络电路图如图.2所示。
全国大学生电子设计竞赛历届题目(整理)详解
(2)调幅收音机输入回路线圈和磁性天线;
(3)变容二极管,型号:SVC341;
(4)本振线圈;
(5)用于电调谐的锁相频率合成器集成电路,型号:LC7218(可选件);
30
实际完成情况
50
总结报告
20
发挥部分
完成第一项
5
完成第二项
15
完成第三项
20
一、设计任务
设计一个八路数据采集系统,系统原理框图如下:
主控器能对50米以外的各路数据,通过串行传输线(实验中用1米线代替)进行采集的显示和显示。具体设计任务是:
(1)现场模拟信号产生器。
(2)八路数据采集器。
(3)主控器。
二、设计要求
1.基本要求
(1)现场模拟信号产生器:自制一正弦波信号发生器,利用可变电阻改变振荡频率,使频率在200Hz~2kHz范围变化,再经频率电压变换后输出相应1~5V直流电压(200Hz对应1V,2kHz对应5V)。
(2)八路数据采集器:数据采集器第1路输入自制1~5V直流电压,第2~7路分别输入来自直流源的5,4,3,2,1,0V直流电压(各路输入可由分压器产生,不要求精度),第8路备用。将各路模拟信号分别转换成8位二进制数字信号,再经并/串变换电路,用串行码送入传输线路。
(3)在1Hz~1MHz范围内及测量误差≤1%的条件下,进行小信号的频率测量,提出并实现抗干扰的措施。
三、评分意见
项目
得分
基本要求
设计与总结报告:方案设计与论证,理论分析与计算,电路图,测试方法与数据,对测试结果的分析
50
实际制作完成情况
50
发挥部分
历年年全国大学生电子设计竞赛题目
2015年全国大学生电子设计竞赛题目【本科组】双向DC-DC变换器(A题)风力摆控制系统(B题)多旋翼自主飞行器(C题)增益可控射频放大器(D题)80MHz-100MHz频谱分析仪(E题)数字频率计(F题)短距视频信号无线通信网络(G题)第一届(1994年)第一届(1994年)全国大学生电子设计竞赛A.简易数控直流电源B.多路数据采集系统第二届(1995年)第二届(1995年)全国大学生电子设计竞赛A.实用低频功率放大器B.实用信号源的设计和制作C.简易无线电遥控系统D.简易电阻、电容和电感测试仪第三届(1997年)第三届(1997年)全国大学生电子设计竞赛A.直流稳定电源B.简易数字频率计C.水温控制系统D.调幅广播收音机第四届(1999年)第四届(1999年)全国大学生电子设计竞赛A.测量放大器B.数字式工频有效值多用表C.频率特性测试仪D.短波调频接收机E.数字化语音存储与回放系统第五届(2001年)第五届(2001年)全国大学生电子设计竞赛A.波形发生器B.简易数字存储示波器C.自动往返电动小汽车D.高效率音频功率放大器E.数据采集与传输系统F.调频收音机第六届(2003年)第六届(2003年)全国大学生电子设计竞赛A.电压控制LC振荡器B.宽带放大器C.低频数字式相位测量仪D.简易逻辑分析仪E.简易智能电动车F.液体点滴速度监控装置第七届(2005年)第七届(2005年)全国大学生电子设计竞赛A.正弦信号发生器B.集成运放测试仪C.简易频谱分析仪D.单工无线呼叫系统E.悬挂运动控制系统F.数控恒流源G.三相正弦波变频电源第八届(2007年)第八届(2007年)全国大学生电子设计竞赛A.音频信号分析仪B.无线识别C.数字示波器D.程控滤波器E.开关稳压电源F.电动车跷跷板G.积分式直流数字电压表H.信号发生器I.可控放大器J.电动车跷跷板第九届(2009年)第九届(2009年)全国大学生电子设计竞赛A.光伏并网发电模拟装置B.声音导引系统C.宽带直流放大器D.无线环境监测模拟装置E.电能收集充电器F.数字幅频均衡功率放大器G.低频功率放大器H.LED点阵书写显示屏I.模拟路灯控制系统第十届(2011年)A.开关电源模块并联供电系统B.基于自由摆的平板控制系统C.智能小车D. LC 谐振放大器E.简易数字信号传输性能分析仪F.帆板控制系统G.简易自动电阻测试仪H.波形采集、存储与回放系统第十一届(2013年)A.单相AC-DC变换电路B.四旋翼自主飞行器C.简易旋转倒立摆及控制装置D.射频宽带放大器E.简易频率特性测试仪F.红外光通信装置G.手写绘图板J.电磁控制运动装置K.简易照明线路探测仪L.直流稳压电源及漏电保护装置第十二届(2015年)【本科组】双向DC-DC变换器(A题)风力摆控制系统(B题)多旋翼自主飞行器(C题)增益可控射频放大器(D题)80MHz-100MHz频谱分析仪(E题)数字频率计(F题)短距视频信号无线通信网络(G题)【高职高专组】LED闪光灯电源(H题)风板控制装置(I题)小球滚动控制系统(J题)获奖状况。
2009年全国大学生电子设计竞赛
2009年全国大学生电子设计竞赛

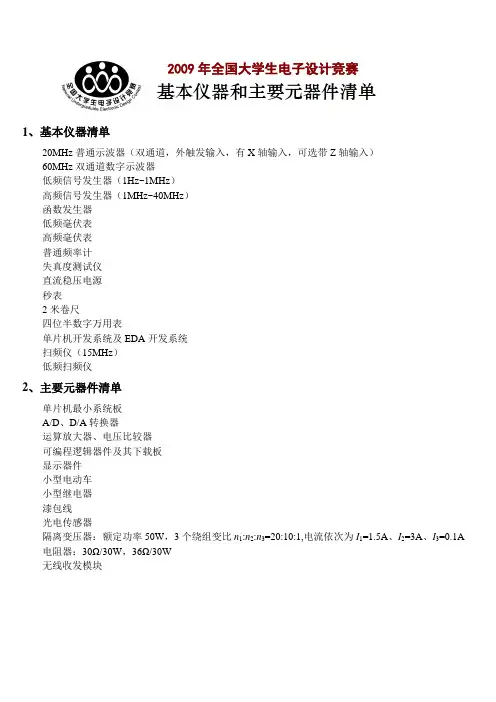

基本仪器和主要元器件清单
1、基本仪器清单
20MHz普通示波器(双通道,外触发输入,有X轴输入,可选带Z轴输入)
60MHz双通道数字示波器
低频信号发生器(1Hz~1MHz)
高频信号发生器(1MHz~40MHz)
函数发生器
低频毫伏表
高频毫伏表
普通频率计
失真度测试仪
直流稳压电源
秒表
2米卷尺
四位半数字万用表
单片机开发系统及EDA开发系统
扫频仪(15MHz)
低频扫频仪
2、主要元器件清单
单片机最小系统板
A/D、D/A转换器
运算放大器、电压比较器
可编程逻辑器件及其下载板
显示器件
小型电动车
小型继电器
漆包线
光电传感器
隔离变压器:额定功率50W,3个绕组变比n1:n2:n3=20:10:1,电流依次为I1=1.5A、I2=3A、I3=0.1A 电阻器:30Ω/30W,36Ω/30W
无线收发模块。
历年年全国大学生电子设计竞赛题目
2015年全国大学生电子设计竞赛题目【本科组】双向DC-DC变换器(A题)风力摆控制系统(B题)多旋翼自主飞行器(C题)增益可控射频放大器(D题)80MHz-100MHz频谱分析仪(E题)数字频率计(F题)短距视频信号无线通信网络(G题)第一届(1994年)第一届(1994年)全国大学生电子设计竞赛A.简易数控直流电源B.多路数据采集系统第二届(1995年)第二届(1995年)全国大学生电子设计竞赛A.实用低频功率放大器B.实用信号源的设计和制作C.简易无线电遥控系统D.简易电阻、电容和电感测试仪第三届(1997年)第三届(1997年)全国大学生电子设计竞赛A.直流稳定电源B.简易数字频率计C.水温控制系统D.调幅广播收音机第四届(1999年)第四届(1999年)全国大学生电子设计竞赛A.测量放大器B.数字式工频有效值多用表C.频率特性测试仪D.短波调频接收机E.数字化语音存储与回放系统第五届(2001年)第五届(2001年)全国大学生电子设计竞赛A.波形发生器B.简易数字存储示波器C.自动往返电动小汽车D.高效率音频功率放大器E.数据采集与传输系统F.调频收音机第六届(2003年)第六届(2003年)全国大学生电子设计竞赛A.电压控制LC振荡器B.宽带放大器C.低频数字式相位测量仪D.简易逻辑分析仪E.简易智能电动车F.液体点滴速度监控装置第七届(2005年)第七届(2005年)全国大学生电子设计竞赛A.正弦信号发生器B.集成运放测试仪C.简易频谱分析仪D.单工无线呼叫系统E.悬挂运动控制系统F.数控恒流源G.三相正弦波变频电源第八届(2007年)第八届(2007年)全国大学生电子设计竞赛A.音频信号分析仪B.无线识别C.数字示波器D.程控滤波器E.开关稳压电源F.电动车跷跷板G.积分式直流数字电压表H.信号发生器I.可控放大器J.电动车跷跷板第九届(2009年)第九届(2009年)全国大学生电子设计竞赛A.光伏并网发电模拟装置B.声音导引系统C.宽带直流放大器D.无线环境监测模拟装置E.电能收集充电器F.数字幅频均衡功率放大器G.低频功率放大器点阵书写显示屏I.模拟路灯控制系统第十届(2011年)A.开关电源模块并联供电系统B.基于自由摆的平板控制系统C.智能小车D. LC 谐振放大器E.简易数字信号传输性能分析仪F.帆板控制系统G.简易自动电阻测试仪H.波形采集、存储与回放系统第十一届(2013年)A.单相AC-DC变换电路B.四旋翼自主飞行器C.简易旋转倒立摆及控制装置D.射频宽带放大器E.简易频率特性测试仪F.红外光通信装置G.手写绘图板J.电磁控制运动装置K.简易照明线路探测仪L.直流稳压电源及漏电保护装置第十二届(2015年)【本科组】双向DC-DC变换器(A题)风力摆控制系统(B题)多旋翼自主飞行器(C题)增益可控射频放大器(D题)80MHz-100MHz频谱分析仪(E题)数字频率计(F题)短距视频信号无线通信网络(G题)【高职高专组】LED闪光灯电源(H题)风板控制装置(I题)小球滚动控制系统(J题)获奖状况。
09年全国大学生电子设计大赛优秀作品选集(1)
开关电源电路设计中的主要损耗包括:场效应管的导通电阻损耗和开关损耗;滤波 电路中电感和电容的损耗。综合考虑成本和性能,本电路选用了 IRF540,其导通电阻 仅为 77 毫欧,输入结电容为 1700pF。在带载额定电流 1A 时,全桥的静态功耗 Pon = 4* I 2 × Ron = 0.308W 。由于滤波电感和电容工作在高频下,起储能释能作用, 因此电感要尽量减小内阻,并保留 1mm 磁隙防止饱和,电容则要选取等效串联电阻 ESR 较小的高频低阻类型,以减小在电容上产生的功率损耗。本作品中所用的电感线圈为多 股漆包线并绕以减小高频下导线集肤效应带来的损耗,并使用铁氧体材料的磁芯以减小 其4.磁滤滞波损参数耗。设电计容:则选用聚丙烯电容,它具有较好的高频特性、稳定性和较小的损耗。
R1k5Ω
24kΩ
DIODE_VIRTUAL
R1k3Ω
NOT
1V4V
图 1 自振荡 D 类放大器电路仿真原理图
图 2 自振荡 D 类放大器电路仿真波形
VIII
光伏并网发电模拟装置
全国一等奖 南京航空航天大学 崔益军 康传华 张京雷 摘 要 该设计装置模拟光伏并网发电,主要由主电路、控制电路、采样调理电路、驱动保护 电路、辅助电源以及显示电路等六部分组成。逆变器控制采用混合脉宽调制(HPWM)方式, 很好地降低了开关损耗。系统的数字处理模块采用了具有高处理速度、低功耗的芯片 TMS320F2812。采用 PI 控制策略进行逆变系统的控制,参数设置简单,易整定。系统能够实 现最大功率点的跟踪,具有欠压保护、过流保护以及相位跟踪等功能,并在过流、欠压故障 排除后能自动恢复正常状态。DC-AC 变换效率高达 88%,失真度只有 3%。 一1.、逆方变器案主论电证路拓扑结构的选择 半桥电路(图 1)结构简单,但直流电压利用率低,桥臂输出波形谐波含量大,需要高 的开关频率和大的滤波器,且只适用于中小容量的场合。 全桥电路结构(图 2)相对复杂,但控制灵活,且输出电压是半桥电路的两倍。开关管 所承受的电压、电流应力均相对较低,且控制方式灵活。此外全桥逆变电路由于桥臂输出电 压存在零电压的续流状态,可实现倍频,在较低的开关频率下,可以获得更好的谐波控制。 故本设计中采用全桥逆变器的拓扑结构。
历年年全国大学生电子设计竞赛题目
2015年全国大学生电子设计竞赛题目【本科组】双向DC-DC变换器(A题)风力摆控制系统(B题)多旋翼自主飞行器(C题)增益可控射频放大器(D题)80MHz-100MHz频谱分析仪(E题)数字频率计(F题)短距视频信号无线通信网络(G题)第一届(1994年)第一届(1994年)全国大学生电子设计竞赛A.简易数控直流电源B.多路数据采集系统第二届(1995年)第二届(1995年)全国大学生电子设计竞赛A.实用低频功率放大器B.实用信号源的设计和制作C.简易无线电遥控系统D.简易电阻、电容和电感测试仪第三届(1997年)第三届(1997年)全国大学生电子设计竞赛直流稳定电源A.B.简易数字频率计C.水温控制系统D.调幅广播收音机第四届(1999年)第四届(1999年)全国大学生电子设计竞赛A.测量放大器B.数字式工频有效值多用表C.频率特性测试仪D.短波调频接收机E.数字化语音存储与回放系统第五届(2001年)第五届(2001年)全国大学生电子设计竞赛A.波形发生器B.简易数字存储示波器C.自动往返电动小汽车D.高效率音频功率放大器E.数据采集与传输系统F.调频收音机第六届(2003年)第六届(2003年)全国大学生电子设计竞赛A.电压控制LC振荡器宽带放大器B.C.低频数字式相位测量仪D.简易逻辑分析仪E.简易智能电动车F.液体点滴速度监控装置第七届(2005年)第七届(2005年)全国大学生电子设计竞赛A.正弦信号发生器B.集成运放测试仪C.简易频谱分析仪D.单工无线呼叫系统E.悬挂运动控制系统F.数控恒流源G.三相正弦波变频电源第八届(2007年)第八届(2007年)全国大学生电子设计竞赛A.音频信号分析仪B.无线识别C.数字示波器D.程控滤波器E.开关稳压电源F.电动车跷跷板积分式直流数字电压表G.H.信号发生器I.可控放大器J.电动车跷跷板第九届(2009年)第九届(2009年)全国大学生电子设计竞赛A.光伏并网发电模拟装置B.声音导引系统C.宽带直流放大器D.无线环境监测模拟装置E.电能收集充电器F.数字幅频均衡功率放大器G.低频功率放大器H.LED点阵书写显示屏I.模拟路灯控制系统第十届(2011年)A.开关电源模块并联供电系统B.基于自由摆的平板控制系统C.智能小车D. LC 谐振放大器E.简易数字信号传输性能分析仪F.帆板控制系统简易自动电阻测试仪G.H.波形采集、存储与回放系统第十一届(2013年)A.单相AC-DC变换电路B.四旋翼自主飞行器C.简易旋转倒立摆及控制装置D.射频宽带放大器E.简易频率特性测试仪F.红外光通信装置G.手写绘图板J.电磁控制运动装置K.简易照明线路探测仪L.直流稳压电源及漏电保护装置第十二届(2015年)【本科组】双向DC-DC变换器(A题)风力摆控制系统(B题)多旋翼自主飞行器(C题)增益可控射频放大器(D题)80MHz-100MHz频谱分析仪(E题)数字频率计(F题)短距视频信号无线通信网络(G题)【高职高专组】LED闪光灯电源(H题)风板控制装置(I题)小球滚动控制系统(J题)获奖状况.。
2009年全国电子设计大赛B题—声音导引系统
编号:01 2009全国大学生电子设计竞赛题目B:《声音导引系统》参赛学生:吴飞、王理、徐全指导教师:王文杰、严石、李亚舟学校:淮阴工学院院系:电子与电气工程学院目录1方案设计与论证 (2)1.1主控系统选择 (3)1.2电机选择 (3)1.3电机控制系统选择 (3)1.4无线数据通信模块选择 (3)1.5声音信号处理方案选择 (3)2电路设计 (3)2.1系统组成 (4)2.2音频发射 (4)2.3音频处理 (4)2.4电机控制系统 (5)3软件设计 (5)4系统测试 (6)4.1测试仪器 (6)4.2测试方法 (6)4.3测试数据 (7)4.4误差分析 (7)5设计总结 (7)6参考文献 (7)7 附录 (8)附1:部分元器件清单 (8)附2:仪器设备清单 (8)附3:部分程序清单 (8)声音导引系统设计与总结报告淮阴工学院电子与电气工程学院参赛队员:吴飞王理徐全指导教师:王文杰严石文稿整理指导老师李亚舟摘要:本系统采用两片STC12C5A60S2增强型51单片机,双直流电机双轮驱动小车。
通过接收点收到声音信号时间不同,判断小车离各个接收站的距离远近,通过无线传输模块控制车载单片机,进而控制小车运动,到达目的地,发出声光信号。
本系统在设计中注意低功耗处理和力求高性价比等细节。
本设计主要特点:1. 高效的L293电机驱动电路,提高电源利用率。
2.双电源设计,控制电路电源与电机电源隔离,信号通过光耦传输。
3.采用测时间差的方式,通过3点声音信号实现精确定位。
关键词: 声音导引可移动声源声音接收器单片机智能车AbstractT his system use two STC12C5A60S2 enhanced 51-series microcomputer, double dc motor drive car outfit. Through different voice signal method-the peak-trough received from various terminal, the car of distance, through wireless transmission module control vehicle, and control chip car movement, destination, a sound signal. This system in the design of low power consumption and high performance to such details.1.方案设计与论证1.1主控系统选择方案一:采用高性能嵌入式系统,比如ARM。
历届全国电子设计大赛试题
全国大学生电子设计竞赛历年题目(1994-2007)第一届(1994年)全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。
其原理示意图如下:二、设计要求1.基本要求(1)输出电压:范围0~+9.9V,步进0.1V,纹波不大于10mV;(2)输出电流:500mA;(3)输出电压值由数码管显示;(4)由“+”、“-”两键分别控制输出电压步进增减;(5)为实现上述几部件工作,自制一稳压直流电源,输出±15V,+5V。
2.发挥部分(1)输出电压可预置在0~9.9V之间的任意一个值;(2)用自动扫描代替人工按键,实现输出电压变化(步进0.1V不变);(3)扩展输出电压种类(比如三角波等)。
三、评分意见题目二多路数据采集系统一、设计任务设计一个八路数据采集系统,系统原理框图如下:主控器能对50米以外的各路数据,通过串行传输线(实验中用1米线代替)进行采集的显示和显示。
具体设计任务是:(1)现场模拟信号产生器。
(2)八路数据采集器。
(3)主控器。
二、设计要求1.基本要求(1)现场模拟信号产生器:自制一正弦波信号发生器,利用可变电阻改变振荡频率,使频率在200Hz~2kHz范围变化,再经频率电压变换后输出相应1~5V直流电压(200Hz对应1V,2kHz对应5V)。
(2)八路数据采集器:数据采集器第1路输入自制1~5V直流电压,第2~7路分别输入来自直流源的5,4,3,2,1,0V直流电压(各路输入可由分压器产生,不要求精度),第8路备用。
将各路模拟信号分别转换成8位二进制数字信号,再经并/串变换电路,用串行码送入传输线路。
(3)主控器:主控器通过串行传输线路对各路数据进行采集和显示。
采集方式包括循环采集(即1路、2路……8路、……1路)和选择采集(任选一路)二种方式。
显示部分能同时显示地址和相应的数据。
2.发挥部分(1)利用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系; (2)尽可能减少传输线数目;(3)其它功能的改进(例如:增加传输距离,改善显示功能)。
2009年全国大学生电子设计竞赛模板
2009年全国大学生电子设计竞赛电动消防车(A题)【本科组】2012年8月3日摘要本次设计的电动消防车,采用AT89S52作为小车的检测和控制核心。
根据题目设定的行进轨迹及具体要求,采用激光管与光敏二极管进行导向行走,采用火焰传感器模块实现火源的探测及小车的导向;采用L298驱动减速电机给机器人提供驱动力,实现稳定运作。
此外,由蜂鸣器给出指示信号。
最后,车行驶中的各种功能控制由软件实现。
本次设计基于完备的软硬件系统,很好的实现了消防车自动循迹、自动判断、自动报警、自动灭火,功能运行并发出指示信息等功能。
关键词:AT89S52 激光管火焰传感器L298AbstractThe design of the electric fire engines, AT89S52 as the detection and control of the core of the car. Road track set by the subject and the specific requirements of the laser tube and the photodiode-oriented walking,The flame sensor module for the detection of the fire source and the car-oriented; L298 drive geared motors driving force to the robot to achieve stable operation. In addition, the indication given by the buzzer. Finally, the various functions in the car driving is controlled by the software. The design is based on a complete hardware and software system, a good fire engines and automatic tracking, automatic judgment, automatic alarm, automatic fire-fighting functions to run and to issue instructions, and other functions.Keywords: AT89S52 laser tube, the flame sensor L298目录1系统方案 (1)1.1 XXXX的论证与选择 (1)1.2 XXXX的论证与选择 (2)1.3 控制系统的论证与选择 (2)2系统理论分析与计算 (2)2.1 XXXX的分析 (2)2.1.1 XXX (2)2.1.2 XXX (2)2.1.3 XXX (2)2.2 XXXX的计算 (2)2.2.1 XXX (2)2.2.2 XXX (2)2.2.3 XXX (2)2.3 XXXX的计算 (2)2.3.1 XXX (2)2.3.2 XXX (2)2.3.3 XXX (3)3电路与程序设计 (3)3.1电路的设计 (3)3.1.1系统总体框图 (3)3.1.2 XXXX子系统框图与电路原理图 (3)3.1.3 XXXX子系统框图与电路原理图 (3)3.1.4电源 (3)3.2程序的设计 (3)3.2.1程序功能描述与设计思路 (3)3.2.2程序流程图 (3)4测试方案与测试结果 (4)4.1测试方案 (4)4.2 测试条件与仪器 (4)4.3 测试结果及分析 (4)4.3.1测试结果(数据) (4)4.3.2测试分析与结论 (5)附录1:电路原理图 (6)附录2:源程序 (7)电动消防车(A题)【本科组】1系统方案本系统主要由轨迹探测模块、避障模块、火源探测模块、电源模块组成,下面分别论证这几个模块的选择。
09年全国大学生电子设计大赛(C题)
图8 通频带选择网络
2009年全国大学生电子设计 大赛
(6)电源模块 )
电源电路原理图如图9所示,三端稳压芯片7805、7905、LM317和LM337起稳压作 ± 用,2200uf电解电容、100uf和0.33uf电容起滤除纹波作用,输出分别为 ± 5V 、18V 提供给 各单元电路。
图9电源电路原理图
图7 增益衰减网络
2009年全国大学生电子设计 大赛
(5)通频带选择网络 )
通过对继电器L1和L2触点的控制实现了系统通频带0~5MHz和0~10MHz两个范围 预置,如图8所示。系统默认选择10MHz通频带。通过键盘选择通频带,当单片机的 P0.5和P0.6口分别向三极管T1和T2的基极送高电平时,继电器的触点动作,使输入信 号V2经5MHz的低通滤波器输出,即实现了预置0~5MHz的通频带
Rk ∗ R j Rk + R j
≈ Rk
实际电路取Rk=100Ω,则>50Ω。此前置放大电路还具有 缓冲、隔离的功能,其电压增益接近于1,运算放大器选 用OPA642,此放大器的增益带宽积为400MHz。
2009年全国大学生电子设计 大赛
补充: 补充:电压跟随器
电压跟随器,顾名思义,就是输出电压与输入电压是相同的,就是说,电压跟 随器的电压放大倍数恒小于且接近1。 电压跟随器的显著特点就是,输入阻抗高,而输出阻抗低,一般来说,输入阻 抗要达到几兆欧姆是很容易做到的。输出阻抗低,通常可以到几欧姆,甚至更低。 在电路中,电压跟随器一般做缓冲级及隔离级。因为,电压放大器的输出阻抗 一般比较高,通常在几千欧到几十千欧,如果后级的输入阻抗比较小,那么信号就 会有相当的部分损耗在前级的输出电阻中。在这个时候,就需要电压跟随器来从中 进行缓冲。起到承上启下的作用。应用电压跟随器的另外一个好处就是,提高了输 入阻抗,这样,输入电容的容量可以大幅度减小,为应用高品质的电容提供了前提 保证。 电压跟随作用:由于它的高输入电阻、低输出电阻,所以电压跟随器起缓冲、 隔离、提高带载能力的作用,完成阻抗匹配的功能。
#竞赛历年赛题(1994-2009)
第一届(1994年)全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。
其原理示意图如下:二、设计要求1.基本要求(1)输出电压:范围0~+9.9V,步进0.1V,纹波不大于10mV;(2)输出电流:500mA;(3)输出电压值由数码管显示;(4)由“+”、“-”两键分别控制输出电压步进增减;(5)为实现上述几部件工作,自制一稳压直流电源,输出±15V,+5V。
2.发挥部分(1)输出电压可预置在0~9.9V之间的任意一个值;(2)用自动扫描代替人工按键,实现输出电压变化(步进0.1V不变);(3)扩展输出电压种类(比如三角波等)。
三、评分意见第二届(1995年)全国大学生电子设计竞赛题目题目一实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器。
其原理示意图如下:二、要求1.基本要求(1)在放大通道的正弦信号输入电压幅度为(5~700)mV,等效负载电阻R L为8Ω下,放大通道应满足:① 额定输出功率P OR≥10W;② 带宽BW≥(50~10000)Hz;③ 在P OR下和BW内的非线性失真系数≤3%;④ 在P OR下的效率≥55%;⑤ 在前置放大级输入端交流短接到地时,R L=8Ω上的交流声功率≤10mW。
(2)自行设计并制作满足本设计任务要求的稳压电源。
2.发挥部分(1)放大器的时间响应① 方波产生:由外供正弦信号源经变换电路产生正、负极性的对称方波:频率为1000Hz、上升时间≤1μs、峰-峰值电压为200mV pp。
用上述方波激励放大通道时,在R L=8Ω下,放大通道应满足:② 额定输出功率P OR≥10W;带宽BW≥(50~10000)Hz;③ 在P OR下输出波形上升时间和下降时间≤12μs;④ 在P OR下输出波形顶部斜降≤2%;⑤ 在P OR下输出波形过冲量≤5%。
(2)放大通道性能指标的提高和实用功能的扩展(例如提高效率、减小非线性失真等)。
全国大学生电子设计竞赛题目汇总
专科
G、低频功率放大器
I、模拟路灯控制系统
H、LED点阵书写显示屏
E、数据采集与传输系统
2003年(六)
B、宽带放大器
C、低频数字式相位测量仪
D、简易逻辑分析仪
A、电压控制LC振荡器
E、简易智能电动车F、液体点滴速度监控装置
2005年(七)
F、数控直流电流源
G、三相正弦波变频电源
B、集成运放参数测量仪
C、简易频谱分析仪
D、单工无线呼叫系统
A、正弦信号发生器
E、悬挂运动控制系统
1997年(三)
A、直流稳定电源
B、简易数字频率计
D、调频广播收音机
C、水温控制系统
1999年(四)
A、测量放大器
B、数字式工频有效值多用表
C、频率特性测试仪
D、短波调频接收机
E、数字式语音存储与回放系统
2Байду номын сангаас01年(五)
D、高效率音频功率放大器
B、简易数字存储示波器
F、调频收音机
A、波形发生器
C、自动往返电动小汽车
全国大学生电子设计竞赛题目汇总
电源类(7)
放大器类(9)
仪器仪表类(12)
高频类(7)
信号源类(5)
控制类/车类(9)
其他(4)
1994年(一)
A、简易数控直流电源
B、多路数据采集系统
1995年(二)
A、实用低频功率放大器
D、简易电阻、电容和电感测试仪
C、简易无线电遥控系统
B、实用信号源的设计和制作
2007年(八)
本科
E、开关稳压电源
D、程控滤波器
A、音频信号分析仪
2009年全国电子设计大赛NEC杯及12篇国一
TI 杯(四川赛区四川赛区,,陕西赛区陕西赛区,,湖北赛区湖北赛区,,江苏赛区) 2009年全国大学生电子设计竞赛优秀作品选集年全国大学生电子设计竞赛优秀作品选集德州仪器半导体技术德州仪器半导体技术((上海上海))有限公司大学计划部有限公司大学计划部20092009--1212--8光伏并网发电模拟装置光伏并网发电模拟装置全国一等奖西安电子科技大学 刘东林 何昊郭世忠摘要摘要 本设计利用锁相环倍频、比较器过零触发和单片机DA 产生与输入信号同频同相且幅值可控的正弦波 ,作为DC-AC 电路的输入参考信号,其中DC-AC 电路采用D 类功放中自激反馈模型,利用负反馈的自激振荡产生SPWM 波,实现了输出波形的内环控制。
单片机实时采集入口电压电流并计算,实现最大功率点的跟踪,完成了题目的要求。
在30欧额定负载下,实测效率高达89%,失真度极低。
频率相位均能实现小于1秒的快速跟踪,跟踪后相差小于0.9度,且具有欠压、过流保护及自恢复功能。
关键词:锁相环;DC-AC;MPPT 一、 方案论证与比较DC DC--AC 逆变方案比较逆变方案比较::方案一:用DSP 或FPGA 产生SPWM 信号驱动半桥或全桥式DC-AC 变换器,经输出LC 滤波后得到逆变信号。
此方案的缺点在于SPWM 控制为开环,在功率电源和负载变化时难以保证波形的失真度满足题目要求。
方案二:采用D 类功放中自振荡式模型的逆变拓扑,利用负反馈的高频自激产生所需的PWM 开关信号。
此方案为闭环系统,在功率电源和负载变化时波形基本无失真,且硬件电路简单。
因此本设计采用了方案二。
锁相锁频方案比较锁相锁频方案比较::方案一:用高速A/D 实时采集正弦参考信号Uref 和输出电压的反馈信号,两者进行比较,利用滞环比较控制算法控制主电路产生PWM 驱动信号,从而实现波形跟踪。
此方案对单片机和A/D 的速度要求均比较高,系统软件开销很大。
方案二:利用锁相环的锁相锁频功能,将参考信号倍频,产生与其同步的时钟,以此时钟调整输入与输出的频相关系。
09年全国大学生电子设计大赛优秀作品选集(1)
09年全国大学生电子设计大赛优秀作品选集(1)一、引言二、作品概述1. 智能家居控制系统作品简介:该作品以STC89C52单片机为核心,通过无线通信技术,实现对家庭电器设备的远程控制。
系统具备实时监测、自动报警等功能,为用户带来便捷、安全的家居体验。
2. 基于ARM的无人驾驶小车作品简介:该作品采用ARM9处理器,结合传感器、摄像头等设备,实现无人驾驶功能。
小车具备自动避障、循迹行驶、远程监控等功能,为我国无人驾驶技术发展提供了有益探索。
3. 太阳能智能充电器作品简介:这款太阳能智能充电器利用光伏效应,将太阳能转化为电能,为各种便携式设备提供充电。
充电器具备过充保护、短路保护等功能,节能环保,具有较高的实用价值。
4. 无线蓝牙耳机作品简介:这款无线蓝牙耳机采用蓝牙4.0技术,实现与手机、电脑等设备的无缝连接。
耳机音质清晰,佩戴舒适,具备来电提醒、语音拨号等功能,为用户带来便捷的通话体验。
5. 智能温湿度监测系统作品简介:该系统采用DHT11温湿度传感器,实时监测环境温湿度数据,并通过串口通信将数据至电脑。
系统具备数据存储、历史查询、报警提示等功能,广泛应用于家居、农业等领域。
三、作品特点1. 创新性:本次大赛的作品在选题、技术路线和实现方法上均具有较高的创新性,体现了参赛选手的独立思考和创新能力。
2. 实用性:作品紧密结合实际需求,解决了生活中的实际问题,具有较高的实用价值。
3. 可行性:作品在技术实现上具备可行性,为我国电子产业发展提供了有益借鉴。
4. 环保性:部分作品关注环保主题,如太阳能充电器、智能家居控制系统等,体现了绿色发展的理念。
四、作品深度解析1. 智能家居控制系统的未来发展在智能家居控制系统的基础上,我们可以展望未来智能家居的发展趋势。
该系统通过集成更多智能设备,如智能门锁、智能窗帘等,实现家庭生活的全面智能化。
同时,借助云计算和大数据技术,系统能够更好地学习用户习惯,提供更加个性化的服务。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光伏并网发电模拟装置(A 题)【本科组】一、任务设计并制作一个光伏并网发电模拟装置,其结构框图如图1所示。
用直流稳压电源U S 和电阻R S 模拟光伏电池,U S =60V ,R S =30Ω~36Ω;u REF 为模拟电网电压的正弦参考信号,其峰峰值为2V ,频率f REF 为45Hz~55Hz ;T 为工频隔离变压器,变比为n 2:n 1=2:1、n 3:n 1=1:10,将u F 作为输出电流的反馈信号;负载电阻R L =30Ω~36Ω。
R LU S图1 并网发电模拟装置框图二、要求1.基本要求(1)具有最大功率点跟踪(MPPT )功能:R S 和R L 在给定范围内变化时,使d S 12U U =,相对偏差的绝对值不大于1%。
(2)具有频率跟踪功能:当f REF 在给定范围内变化时,使u F 的频率f F =f REF ,相对偏差绝对值不大于1%。
(3)当R S =R L =30Ω时,DC-AC 变换器的效率η≥60%。
(4)当R S =R L =30Ω时,输出电压u o 的失真度THD ≤5%。
(5)具有输入欠压保护功能,动作电压U d (th )=(25±0.5)V 。
(6)具有输出过流保护功能,动作电流I o (th )=(1.5±0.2)A 。
2.发挥部分(1)提高DC-AC 变换器的效率,使η≥80%(R S =R L =30Ω时)。
(2)降低输出电压失真度,使THD ≤1%(R S =R L =30Ω时)。
(3)实现相位跟踪功能:当f REF 在给定范围内变化以及加非阻性负载时,均能保证u F 与u REF 同相,相位偏差的绝对值≤5°。
(4)过流、欠压故障排除后,装置能自动恢复为正常状态。
(5)其他。
三、说明1.本题中所有交流量除特别说明外均为有效值。
2.U S 采用实验室可调直流稳压电源,不需自制。
3.控制电路允许另加辅助电源,但应尽量减少路数和损耗。
4.DC-AC 变换器效率odP P η=,其中o o1o1P U I =⋅,d d d P U I =⋅。
5.基本要求(1)、(2)和发挥部分(3)要求从给定或条件发生变化到电路达到稳态的时间不大于1s 。
6.装置应能连续安全工作足够长时间,测试期间不能出现过热等故障。
7.制作时应合理设置测试点(参考图1),以方便测试。
8.设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。
完整的电路原理图、重要的源程序和完整的测试结果用附件给出。
四、评分标准参赛注意事项(1)2009年9月2日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题;高职高专组参赛队在【高职高专组】题目中任选一题,也可以选择【本科组】题目。
(2)参赛队认真填写《登记表》内容,填写好的《登记表》交赛场巡视员暂时保存。
(3)参赛者必须是有正式学籍的全日制在校本、专科学生,应出示能够证明参赛者学生身份的有效证件(如学生证)随时备查。
(4)每队严格限制3人,开赛后不得中途更换队员。
(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作,不得以任何方式与他人交流,包括教师在内的非参赛队员必须迴避,对违纪参赛队取消评审资格。
声音导引系统(B题)【本科组】一、任务设计并制作一声音导引系统,示意图如图1所示。
图中,AB 与AC 垂直,Ox 是AB 的中垂线,O'y 是AC 的中垂线,W 是Ox 和O'y 的交点。
声音导引系统有一个可移动声源S ,三个声音接收器A 、B 和C ,声音接收器之间可以有线连接。
声音接收器能利用可移动声源和接收器之间的不同距离,产生一个可移动声源离Ox 线(或O'y 线)的误差信号,并用无线方式将此误差信号传输至可移动声源,引导其运动。
可移动声源运动的起始点必须在Ox 线右侧,位置可以任意指定。
二、要求1.基本要求(1)制作可移动的声源。
可移动声源产生的信号为周期性音频脉冲信号,如图2所示,声音信号频率不限,脉冲周期不限。
(3)可移动声源停止后的位置与Ox 线之间的距离为定位误差,定位误差小于3cm 。
(4)可移动声源在运动过程中任意时刻超过Ox 线左侧的距离小于5cm 。
(5)可移动声源到达Ox 线后,必须有明显的光和声指示。
(6)功耗低,性价比高。
2.发挥部分(1)将可移动声源转向180度(可手动调整发声器件方向),能够重复基本要求。
(2)平均速度大于10cm/s 。
(3)定位误差小于1cm 。
(4)可移动声源在运动过程中任意时刻超过Ox 线左侧距离小于2cm 。
(5)在完成基本要求部分移动到Ox 线上后,可移动声源在原地停止5s ~10s ,然后利用接收器A 和C ,使可移动声源运动到W 点,到达W 点以后,必须有明显的光和声指示并停止,此时声源距离W 的直线距离小于1cm 。
整个运动过程的平均速度大于10cm/s 。
(6)其他。
可移动声源的起始位置到Ox 线的垂直距离 响应时间 平均速度=可移动声源在Ox 线上重新启动位置到移动停止点的直线距离再次运动时间平均速度=三、说明1.本题必须采用组委会提供的电机控制ASSP芯片(型号MMC-1)实现可移动声源的运动。
2.在可移动声源两侧必须有明显的定位标志线,标志线宽度0.3cm且垂直于地面。
3.误差信号传输采用的无线方式、频率不限。
4.可移动声源的平台形式不限。
5.可移动声源开始运行的方向应和Ox线保持垂直。
6.不得依靠其他非声音导航方式。
7.移动过程中不得人为对系统施加影响。
8.接收器和声源之间不得使用有线连接。
四、评分标准2009年全国大学生电子设计竞赛试题参赛注意事项(1)2009年9月2日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题;高职高专组参赛队在【高职高专组】题目中任选一题,也可以选择【本科组】题目。
(2)参赛队认真填写《登记表》内容,填写好的《登记表》交赛场巡视员暂时保存。
(3)参赛者必须是有正式学籍的全日制在校本、专科学生,应出示能够证明参赛者学生身份的有效证件(如学生证)随时备查。
(4)每队严格限制3人,开赛后不得中途更换队员。
(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作,不得以任何方式与他人交流,包括教师在内的非参赛队员必须迴避,对违纪参赛队取消评审资格。
宽带直流放大器(C题)【本科组】一、任务设计并制作一个宽带直流放大器及所用的直流稳压电源。
二、要求1.基本要求(1)电压增益A V≥40dB,输入电压有效值V i≤20mV。
A V可在0~40dB范围内手动连续调节。
(2)最大输出电压正弦波有效值V o≥2V,输出信号波形无明显失真。
(3)3dB通频带0~5MHz;在0~4MHz通频带内增益起伏≤1dB。
(4)放大器的输入电阻≥50Ω,负载电阻(50±2)Ω。
(5)设计并制作满足放大器要求所用的直流稳压电源。
2.发挥部分(1)最大电压增益A V≥60dB,输入电压有效值V i≤10 mV。
(2)在A V=60dB时,输出端噪声电压的峰-峰值V ONPP≤0.3V。
(3)3dB通频带0~10MHz;在0~9MHz通频带内增益起伏≤1dB。
(4)最大输出电压正弦波有效值V o≥10V,输出信号波形无明显失真。
(5)进一步降低输入电压提高放大器的电压增益。
(6)电压增益A V可预置并显示,预置范围为0~60dB,步距为5dB(也可以连续调节);放大器的带宽可预置并显示(至少5MHz、10MHz 两点)。
(7)降低放大器的制作成本,提高电源效率。
(8)其他(例如改善放大器性能的其它措施等)。
三、说明1.宽带直流放大器幅频特性示意图如图1所示。
图1 幅频特性示意图2.负载电阻应预留测试用检测口和明显标志,如不符合(50±2) 的电阻值要求,则酌情扣除最大输出电压有效值项的所得分数。
3.放大器要留有必要的测试点。
建议的测试框图如图2所示,可采用信号发生器与示波器/交、直流电压表组合的静态法或扫频仪进行幅频特性测量。
图2 幅频特性测试框图四、评分标准参赛注意事项(1)2009年9月2日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题;高职高专组参赛队在【高职高专组】题目中任选一题,也可以选择【本科组】题目。
(2)参赛队认真填写《登记表》内容,填写好的《登记表》交赛场巡视员暂时保存。
(3)参赛者必须是有正式学籍的全日制在校本、专科学生,应出示能够证明参赛者学生身份的有效证件(如学生证)随时备查。
(4)每队严格限制3人,开赛后不得中途更换队员。
(5)参赛队必须在学校指定的竞赛场地内进行独立设计和制作,不得以任何方式与他人交流,包括教师在内的非参赛队员必须迴避,对违纪参赛队取消评审资格。
无线环境监测模拟装置(D题)【本科组】一、任务设计并制作一个无线环境监测模拟装置,实现对周边温度和光照信息的探测。
该装置由1个监测终端和不多于255个探测节点组成(实际制作2个)。
监测终端和探测节点均含一套无线收发电路,要求具有无线传输数据功能,收发共用一个天线。
二、要求1.基本要求(1)制作2个探测节点。
探测节点有编号预置功能,编码预置范围为00000001B~B。
探测节点能够探测其环境温度和光照信息。
温度测量范围为0℃~100℃,绝对误差小于2℃;光照信息仅要求测量光的有无。
探测节点采用两节1.5V干电池串联,单电源供电。
(2)制作1个监测终端,用外接单电源供电。
探测节点分布示意图如图1所示。
监测终端可以分别与各探测节点直接通信,并能显示当前能够通信的探测节点编号及其探测到的环境温度和光照信息。
图1 探测节点分布示意图(3)无线环境监测模拟装置的探测时延不大于5s,监测终端天线与探测节点天线的距离D不小于10cm。
在0~10cm距离内,各探测节点与监测终端应能正常通信。
2.发挥部分(1)每个探测节点增加信息的转发功能,节点转发功能示意图如图2所示。
即探测节点B的探测信息,能自动通过探测节点A转发,以增加监测终端与节点B之间的探测距离D+D1。
该转发功能应自动识别完成,无需手动设置,且探测节点A、B可以互换位置。
图2 节点转发功能示意图(2)在监测终端电源供给功率≤1W,无线环境监测模拟装置探测时延不大于5s的条件下,使探测距离D+D1达到50cm。
(3)尽量降低各探测节点的功耗,以延长干电池的供电时间。
各探测节点应预留干电池供电电流的测试端子。
(4)其他。
三、说明1.监测终端和探测节点所用天线为圆形空芯线圈,用直径不大于1mm的漆包线或有绝缘外皮的导线密绕5圈制成。
线圈直径为(3.4±0.3)cm(可用一号电池作骨架)。
天线线圈间的介质为空气。
