arcgis矢量化
ArcGIS9.3 地形图矢量化步骤

ArcGIS 9.3 地形图矢量化步骤在ArcGIS中矢量化的具体步骤如下:一、在ArcCatalog中,创建数据库并创建要素类。
①、在指定目录下,鼠标右击,在“新建”中,选择“个人 Geodatabase”。
并修改该Geodatabase数据库的名称。
②、下面将为该Geodatabase创建新的要素类,首先创建一个“等高线”要素类来存储等高线要素。
在ArcCatalog中,鼠标右击test3这个个人 Geodatabase,在“新建”中选择“要素类”。
注意:在创建要素类的时候,必须输入正确的投影,否则容易出现“坐标超出边界”的错误。
一个要素类一单创建,其X,Y的值域是不可以改动的。
不过可以在加载地形图在校正时,坐标前面加减常数,使得地形图落入X,Y的值域之内。
X,Y的值域查看,在Geodatabase中,右键点击该要素类,在属性菜单中找到Domain 选项卡。
二、在ArcCatalog中,要素类后,将其加载到ArcMap中。
当这个要素类加载到ArcMap中时,数据框具有该要素类的投影坐标系统。
三、点击“Add Data”添加扫描地形图(这里注意不要用,Insert菜单下的Pictures)。
四、打开“Georeferencing”工具条,接下来开始进行校正。
首先,去除Georeferencing下拉菜单中的“Auto Adjust”因为该选线,系统默认是处于选中状态,如果选中,那么我们每输入一个控制点,该扫描地形图就变动一次,因此达不到校正的效果。
在工具条中,选择工具,然后在扫描地形图上,选中矫正点,然后右键在弹出菜单中选择输入XY坐标菜单,输入XY坐标后,可以点击工具查看。
当输入足够的矫正点,并查看残差符合要求,这是选择Georeferencing下拉菜单中的“Rectify”就可以对扫描图像进行校正。
五、将扫描图像转换成,二值图像。
在内容表中,选择该扫描图像,右键打开属性窗口。
在属性窗口中选择“Symbology”/“classified”,注意其中classes选择2,这样就转换成二值图像了。
arcgis栅格数据矢量化和编辑要点

实验三ArcGIS栅格数据矢量化和编辑一、主要内容1、掌握ArcMap中地图、数据框架、组图层、数据层等基本概念及相互关系;2、掌握利用ArcMap进行地图屏幕扫描数字化的主要流程及具体操作;二、ArcMap基础知识基本概念1)地图—Map(arcMap document)在ArcGIS中,一个地图存储了数据源的表达方式(地图,图表,表格)以及空间参考。
在ArcMap中保存一个地图时,ArcMap将创建与数据的链接,并把这些链接与具体的表达方式保存起来。
当打开一个地图时,它会检查数据链接,并且用存储的表达方式显示数据。
一个保存的地图并不真正存储显示的空间数据!2)数据框架—Data Frame在“新建地图”操作中,系统自动创建了一个名称为“Layers”的数据框架。
在ArcMap中,一个数据框架显示统一地理区域的多层信息。
一个地图中可以包含多个数据框架,同时一个数据框架中可以包含多个图层。
例如,一个数据框架包含中国的行政区域等信息,另一个数据框架表示中国在世界的位置。
但在数据操作时,只能有一个数据框架处于活动状态。
在Data View 只能显示当前活动的数据框架,而在LayoutView可以同时显示多个数据框架,而且它们在版面布局也是可以任意调整的。
3)组图层--NewGroup Layer有时需要把一组数据源组织到一个图层中,把它们看作Contents窗口中的一个实体。
例如,有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层(如道路、铁路和站点等)放在一起,以方便管理。
4)数据层ArcMap可以将多种数据类型作为数据层进行加载,诸如AutoCAD矢量数据DWG,ArcGIS的矢量数据Coverage、GeoDatabase、TIN和栅格数据GRID,ArcView的矢量的栅格数据USDS,ImageFile的栅格数据ERDAS,ShapeFile数据DEM等。
注意Coverage不能直接编辑,要编辑需要将Coverage转换成ShapeFile。
arcgis矢量化实验报告 -回复

arcgis矢量化实验报告-回复ArcGIS矢量化实验报告[实验背景]ArcGIS是一款广泛应用于GIS领域的软件,其中矢量化是制图、地理分析等任务中常用的技术。
本次实验旨在掌握ArcGIS中矢量化的基本操作和技巧,以及矢量化的应用。
[实验过程]1.准备数据本次实验使用的数据是一张卫星影像图像,数据格式为.tif,需要首先导入ArcGIS中。
选择ArcMap软件,然后“添加数据”->“导入tif格式文件”,加载影像数据至ArcMap中。
2.创建矢量图层在Data View中右键点击数据框,选择“Data Frame Properties”,弹出框中选择“Coordinate System”Tab,在选项栏中选择我们所需的坐标系及空间参考,确认即可。
然后在ArcMap中,右键单击“要素数据集”,选择“新建要素类”,出现“新建要素类”对话框。
选择“Point”、“Polyline”或“Polygon”,输入新的要素类名称、选择图层保存的目标文件夹、设置坐标系统。
这里选择Polygon,设置Name, Properties以及Coordinate System选项,确认完成。
3.矢量化为了更好地展现数据,使用矢量化技术将影像数据转化为矢量数据。
在编辑状态下,选中要素类,使用矢量化工具进行绘制。
选择ArcMap中的“Editor”->“Start Editing”进行编辑,然后选择需要编辑的要素类,进入要素编辑模式。
接着,选择“Edit Tools”->“Trace”开始进行矢量化处理。
具体步骤如下:a.在菜单栏中选择“Trace”工具,开始绘制线条。
b.选择“场”(包括景观、交通等),使用Select命令产生选择命令模式,选择Edit工具栏的“Sketch Properties”。
c.在“Sketch Properties”中,设置绘制线条的颜色、厚度、半径等属性,以及对象显示的抗锯齿效果。
arcgis矢量化实验报告

ArcGIS矢量化实验报告一、实验目的本实验旨在通过ArcGIS软件进行矢量化操作,掌握矢量化数据的基本原理和方法,提高地理数据处理和分析能力。
二、实验内容1. 数据准备:选择需要进行矢量化的栅格数据,如卫星遥感影像。
2. 矢量化工具选择:根据数据类型和实验要求,选择合适的矢量化工具,如“Polygon”或“Polyline”。
3. 矢量化操作:使用ArcGIS中的矢量化工具对栅格数据进行处理,生成矢量数据。
4. 数据质量检查:对生成的矢量数据进行质量检查,包括边界完整性、拓扑关系等。
5. 数据分析:对生成的矢量数据进行空间分析,如地图绘制、空间查询等。
三、实验步骤1. 打开ArcGIS软件,导入需要进行矢量化的栅格数据。
2. 选择合适的矢量化工具,如“Polygon”或“Polyline”。
3. 在工具栏中设置矢量化参数,如阈值、平滑度等。
4. 开始进行矢量化操作,根据需要对栅格数据进行编辑和修改。
5. 保存矢量数据,并导出为常用的地理信息格式,如Shapefile或GeoJSON。
6. 使用ArcGIS中的工具对生成的矢量数据进行质量检查和数据分析。
四、实验结果及分析在本次实验中,我们成功地将栅格数据进行了矢量化处理,得到了高质量的矢量数据。
通过对生成的数据进行空间分析和地图绘制,我们发现生成的矢量数据能够很好地反映地物的形状和分布情况,满足实验要求。
五、实验总结本次实验通过ArcGIS软件进行矢量化操作,掌握了矢量化数据的基本原理和方法,提高了地理数据处理和分析能力。
在实验过程中,我们遇到了一些问题,如数据边界不完整、拓扑关系错误等,但在老师的指导下成功地解决了这些问题。
在今后的学习中,我们将更加注重实践操作,进一步提高自己的技能和能力。
Arcgis的自动矢量化

Arcgis的自动矢量化Step 1:数据准备我们可以在网络上找一幅高中地理课本上看的等高线图,下载下来,就能进行操作。
(以下操作都基于arcgis10.2)Step 2:地理配准1、定义投影给数据框定义一个投影,右键Layers>Properties>Coordinate System>Projected Coordinate S ystems>Gauss Kruger>Beijing1954> Beijing_1954_3_Degree_GK _CM_117E2 地理配准(原因:由于图片得到的栅格图片是没有空间参考信息的,所以在矢量化之前,需要先对栅格图进行配准)2.1添加地理配准工具条Customize>toolbars>勾选Georeferencing2.2 按经纬度进行配准input DMS of Lon and Lat>Auto Adjust3 动态投影右击找到data>export data>选择Data Frame>Save或者data management tools>projections and transformations>raster>define projection然后再导出数据。
Step 3 图像二值化在菜单空白处右键找到Customize>toolbars>Spatial analyst单机小三角(Customize),勾选T oolbars中的Spatial analyst。
在Commands中找到Spatial Analyst Tools>Reclassify拖动到工具条。
工具条如下:然后点击Reclassify工具>Classify>manual>classes 2>ok最后选择一个存放路径效果如下图:二值图像简单的来说就是由‘0’和‘1’表示,(0:表示不满足该逻辑的表达式;1:表示满足逻辑的表达式)因此我们可以右击reclass_tif1图层>open Attribute Table>add field然后找到编辑工具Editor>start Editing在属性表中选中第一条,如果是我们需要矢量化的就标为1,反之是空白区域就标为0。
实验三 ArcGis矢量化

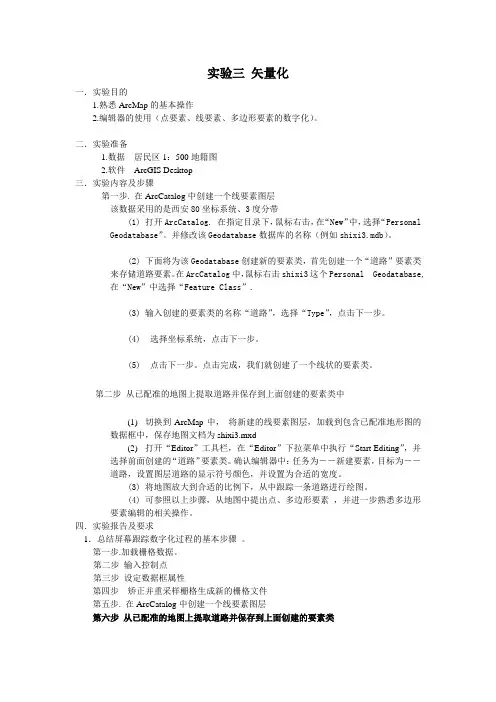

实验三矢量化一.实验目的1.熟悉ArcMap的基本操作2.编辑器的使用(点要素、线要素、多边形要素的数字化)。
二.实验准备1.数据居民区1:500地籍图2.软件ArcGIS Desktop三.实验内容及步骤第一步. 在ArcCatalog中创建一个线要素图层该数据采用的是西安80坐标系统、3度分带(1)打开ArcCatalog. 在指定目录下,鼠标右击,在“New”中,选择“PersonalGeodatabase”。
并修改该Geodatabase数据库的名称(例如shixi3.mdb)。
(2)下面将为该Geodatabase创建新的要素类,首先创建一个“道路”要素类来存储道路要素。
在ArcCatalog中,鼠标右击shixi3这个Personal Geodatabase,在“New”中选择“Feature Class”.(3)输入创建的要素类的名称“道路”,选择“Type”,点击下一步。
(4)选择坐标系统,点击下一步。
(5)点击下一步。
点击完成,我们就创建了一个线状的要素类。
第二步从已配准的地图上提取道路并保存到上面创建的要素类中(1)切换到ArcMap中,将新建的线要素图层,加载到包含已配准地形图的数据框中,保存地图文档为shixi3.mxd(2)打开“Editor”工具栏,在“Editor”下拉菜单中执行“Start Editing”,并选择前面创建的“道路”要素类。
确认编辑器中:任务为――新建要素,目标为――道路,设置图层道路的显示符号颜色,并设置为合适的宽度。
(3)将地图放大到合适的比例下,从中跟踪一条道路进行绘图。
(4)可参照以上步骤,从地图中提出点、多边形要素,并进一步熟悉多边形要素编辑的相关操作。
四.实验报告及要求1.总结屏幕跟踪数字化过程的基本步骤。
第一步.加载栅格数据。
第二步输入控制点第三步设定数据框属性第四步矫正并重采样栅格生成新的栅格文件第五步. 在ArcCatalog中创建一个线要素图层第六步从已配准的地图上提取道路并保存到上面创建的要素类2.分析数字化过程中误差的来源及减小误差的相关方法。
arcgis矢量化基本操作全解

arcgis矢量化基本操作全解ArcGIS的矢量化操作:一在ArcMAP中进行编辑的流程:1.打开ArcMAP。
2.在ArcCatalog中新建Shapfile图层(点,线,面),并拖入ArcMAP 中。
3.加载地图到ArcMAP中,增加Editor toolbar。
4.在Editor toolbar中点开始编辑,ok,这时你可以开始你的矢量化过程。
Tip:有几个快捷键可以试试,不错的,Z,放大,X,缩小,C,移动,V,显示节点。
最后记得保存结果哦。
二创造新特征:我们可以创造三种主要类型特征:点,线,面。
为了创造线和面,我们首先要创造一个草图,草图由节点和线段组成,如何画点,线,面,我想比较简单(依葫芦画瓢吧!)关键是那几个工具(Sketch construction tools)如何使用:Sketch tool:主要是用来创造线和面特征的节点,在你完成了草图之后,ArcMAP就会增加最后的线段,形成矢量图。
Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后,先在弧段起点点一下,然后在弧段高度方向大致位置点一下(这个点是不可见的,只是给你确定弧段的高度),最后在弧段的终点点一下,就形成一条弧段了。
Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。
首先点一个已知方向的点,这是会有一条线出来,你确定好方向后,再点已知距离的点,这是出来一个圆,确定距离后,直线和圆有交点,这就是你要的点,再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理,只是它都用距离来确定一个点,也就是两个圆确定你要的点。
Endpoint arc tool:这也是创造弧段用的,与Arc tool 工具不同的是,它是先在弧段的起点点一下,然后在弧段的终点点一下,再点一个点确定弧段的半径。
个人认为这个工具要比Arc tool工具更精确些。
简论ArcGIS矢量化方法

简论ArcGIS矢量化方法一、生成网格方法1.打开工具箱:弹出如下窗口2.双击“Create Finshnet”,弹出如下窗口:以X轴不变,X坐标写成:左下角经度的值,两次输入一样;Y轴,写纬度的值,上面是右下解纬度,下面写右上角纬度。
需要注意的是沿着南北方向变化的纬度是Y轴,沿着东西方向变化的经度是X轴。
此时,就生成四行四列的网格。
二、矫正的方法目标:把一幅平面图,根据它的经纬度生成的网格,然后利用网格的坐标,把这幅平面图矫正到网格的坐标下。
操作方法:1.在ArcMap中,先把生成网格的文件和要校正的平面图,添加进来,然后进行校正。
2.右击工具栏空白处,打开如下对话框。
3. 校正时,首先看经纬度,也就是经纬线交叉的地方,找到两个文件对应的位置,点击工具条上的,然后先单击图像文件的位置,再单击网格文件对应的坐标,这时就把图像文件的那个点对应到了网格中的坐标的位置,这样反复的找几个点,图像文件完全与网格的坐标位置重合,即校正完毕。
4.在Georeferencing工具条上的下拉菜单上选择Rectify,打开如下对话框:点击“save”生成校正后的影象文件。
三、如何矢量化地图1.首先在ArcCatalog中新建点线面文件,方法:启动ArcCatalog,,在右击你所要建的位置的上一个文件夹,如下图:此时,打开了对话框:Feature Type下有选项:point ,polyline polyon 代表点线面文件类型,单击Edit,可以选择坐标系;单击OK即可,这时一个点线面文件已建立在你所选的文件夹下。
2.启动ArcMap,右击LAYERS,选择“ADD DATA”,把刚才建立的点线面文件添加过来,然后再把要矢量化影像文件添加过来。
即可开始矢量化首先把矢量化工具调出来:(1)在工具栏空白处右击,选择“Editor”弹出了如下工具条:然后,在Editor下选择:,即工具变成显亮状态,即可编辑状态。
如下图:这个是创建新要素,这个是选择你要矢量的目标文件,记着一定要在这里选择正确,否则会矢量化到其它的图层里。
arcgis 矢量化

一、简介
(七)度分秒和米的转换
度和米严格意义无法转换,因为地球是椭圆的,在 不同的参数中不一样,就是统一坐标系统如西安80, 经线1度和纬线1度长度也是不一样的。 大概计算如下: 西安80:长半轴a=6378140m;短半轴b=6356755m 扁率 f=1/298.25 经度:以赤道为例:1(经)度 =6378140*2*3.1415926/360/1000=111.3km 合计1分为:1分大约1.85km,1秒大约30m 靠近两级(南北极)数字越小。
Page 17
一、简介
(十)ArcGIS的坐标系统
投影坐标系统 (Projection coordinate system) 使用基于X,Y值的坐标系统来描述地球上某个点所处 的位置。地图单位通常为米,也称非地球投影坐标系 统(not earth),或者是平面直角坐标。 投影坐标系由以下两项参数确定:
一、简介
(六)地图单位介绍
• 长度单位 1km(公里)=1000m(米,公尺) 1m(米)=1000mm(毫米),1m=100cm(厘米) 1m=10dm(分米) 1m=3尺, • 面积单位 1公顷=15亩,1公顷=1万平方米,1平方公里=100公
顷,1亩=2000/3平方米 1平方公里=100万平方米, 1平方公里=1500亩
标,横坐标前不带加号 3度分带法的西安80坐标系,34分带,中央经线在东102度
的分带坐标,横坐标前加带号 117E 6度分带法的西安80坐标系,分带号为20,中央经线
117,横坐标前不加带号 17 度分带法的西安80坐标系,分带号为17,中央经线99 ,
横坐标前加带号 Page 25 记忆方式:3度分带,前有3。
目前的Spot5是法国卫星2001年底发射升 空,2002年初正式运营 ,分辨率最高可达2.5 米 。换算为比例尺, 1/96*25.4/1000/2.5=1/9448.82,所以可以用 来做1:10000的数据
arcgis矢量化步骤

arcgis矢量化步骤
矢量化是将栅格数据转换为矢量数据的过程。
在ArcGIS中,可以通过以下步骤进行矢量化:
1. 打开ArcGIS软件并加载需要矢量化的栅格数据。
2. 在ArcMap中,选择“ArcToolbox”窗口,然后展开“Conversion Tools”>“From Raster”>“Raster to Polygon”工具。
3. 在“Raster to Polygon”工具对话框中,选择要矢量化的栅格数据作为输入栅格。
4. 指定输出矢量数据的保存位置和名称。
5. 可以选择设置矢量化的参数,例如设置像素值的阈值、处理内部孔洞等。
6. 单击“OK”按钮开始进行矢量化。
7. 程序将根据栅格数据的像素值创建相应的矢量要素。
8. 完成矢量化后,可以在ArcMap中查看和编辑生成的矢量数据。
请注意,矢量化的结果取决于栅格数据的质量和设置的参数。
在进行矢量化之前,建议先对栅格数据进行预处理,例如去除噪声、平滑处理等,以获得更好的矢量化结果。
arcgis怎么进行矢量化?ArcGIS矢量化新手教程

arcgis怎么进⾏⽮量化?ArcGIS⽮量化新⼿教程什么是⽮量化?⽮量化是将栅格的扫描图或者影像变成⽮量⽂件⽮量化是将栅格的扫描图或者影像变成⽮量⽂件,⽮量化是将栅格的扫描图或者影像变成⽮量⽂件arcgis是地理信息⾏业必不可少的软件,我使⽤arcgis有⼗年了,其功能⾮常强⼤也复杂,很多新⼿使⽤arcgis不知道如何⽮量化,今天我们帮⼤家整理出来⼀份⽮量化过程。
ArcGIS 10.7 完美中⽂汉化语⾔包免费版(附汉化使⽤教程)类型:编程⼯具⼤⼩:288MB语⾔:简体中⽂时间:2019-09-24查看详情⾸先,打开arcgis软件(arcmap),数据⽮量化就是将栅格数据转为⽮量数据,在arcgis中使⽤添加数据按钮打开栅格数据和待⽮量⽤的GDB数据或者shp数据或者mdb数据,三种数据都可以,⽤于存⽮量化后的数据。
然后,开始编辑⽮量数据,右键点击数据——编辑要素——开始编辑。
然后,上⼀步弹出的创建要素窗⼝中的数据模板(以数据名称命名)。
然后,使⽤⿏标根据栅格影像中的地物形状进⾏描绘,⼀般就是在拐点处添加节点(点击⿏标左键即添加节点),描绘完成后,双击即可。
再对刚刚完成的数据进⾏赋属性,也就是在属性表中输⼊描绘的类型,如这⾥是“房⼦”。
然后,再使⽤⿏标对下⼀个地物进⾏描绘,如图中的公路。
以此循环对影像中各种地物进⾏描绘,这边是⽮量化的过程。
最后,最重要的步骤,就是保存编辑,如果没有这⼀步前⾯的操作都是徒劳的,所以,当我们⽮量完成后,⼀定要点击保存编辑:⼯具栏中的编辑器——保存编辑。
注意:⼀般我们在⽮量化的过程中,每半个⼩时都会进⾏⼀次保存编辑,以防电脑和软件死机等问题。
以上就是ArcGIS⽮量化新⼿教程,希望⼤家喜欢,请继续关注。
arcgis配准和矢量化步骤

图像最好不要压缩,越精确地图的矢量化原精确,使用ArcGIS 9.2 Desktop完成。
一、栅格图像的校正和坐标系确定启动ArcMap,新建一个新工程,右键Layers选择Add Data…添加TIF 图像,将出现如下提示(如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁),单击Yes确定,加载图像后提示图像没有进行配准,确定然后配准图像。
图像加载后即可看到图像内容,右键工具栏打开Georeferencing工具条,进行图像的配准工作,在配准之前最好先保存工程。
在File菜单下打开Map Properties编辑地图属性,Data Source Options 可设置保存地图文件的相对路径和绝对路径。
(这里选择相对路径以确保将工程复制到其他机器可用)。
配准前要先读懂地图,望都县土地利用现状图采用1954北京坐标系,比例尺1:40000,查阅河北省地图发现望都县位于东经115度附近,那么按6度分带属于20带中央经线117度,按3度分带属于38带。
从图框看到的公里数发现没有带号,应该是公里数。
这里只找了4个点进行配置(可以找更多的点),从左到右从下到上,逆时针编号为1、2、3、4;在ArcMap中单击Georefercning工具条上的Add Control Ponit工具(先掉Auto Adjuest选项),添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数,然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175(Total RMS)非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件,单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系,右键Layers打开Properties 对话框属性对话框选择投影坐标系,(Prokected Coordinate Systems)展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系(高斯克里克投影20带无带号),单击确定保存工程;这时配准工作即完成,在状态栏就可以看到正确的坐标单位了。
如何应用ARCGis进行配准和矢量化

配准和矢量化一、一般的图像配准1.打开ArcMap,右键点击控制栏增加Georeferencing工具条。
2.把需要进行纠正的图片增加到ArcMap中,会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的oordinate properties中选择坐标系(建议import行政边界shp文件,不直接选)。
如果是大地(投影)坐标系选择predefined中的Projected coordinate system,坐标单位一般为米。
如果是地理坐标系(坐标用经纬度表示)表示则选择Geographic coordinate system。
3.纠正前可以去掉“auto adjust”前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点,我们从图中均匀的取几个点,不少于7个。
在实际中,这些点要能够均匀分布在图中。
如果上一步选择import行政边界文件作为纠正图片的坐标系,则控点的经纬度应该从行政边界中选择和读取。
单纯地从google earth上查询得到的控点经纬度进行配准,因为缺少大地投影方式、坐标系信息,会得到非常错误的结果。
4.在Georeferencing工具条上,点击Add Control Point按钮。
使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击,Input X and Y输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度,经纬度用小数表示,如110°30'30'应写成110.508(=110+30.5/60)。
用相同的方法,在影像上增加多个控制点,输入它们的实际坐标。
(当然,也可以制作控点文件,load进去,具体的格式略)5.增加所有控制点后,在Georeferencing菜单下,点击Update Display。
更新后,就变成真实的坐标。
5.在Georeferencing菜单下,点击Rectify,将校准后的影像另存。
arcgis矢量化步骤

打开ArcCatalog——找到相应地图所在文件夹——在该文件夹上右击——new(新建)——shapfile——更改名称——选择点、线或者面——建立.shp文件——全部建立好后关闭ArcCatalog。
打开ArcMap——添加进地图即底图和 .shp文件——在工具栏上右击打开Editor与Draw工具——点击Editor工具栏中的Editor 选项在其子选项中单击Start editing选项开始编辑(注意在矢量化时要记得在target里面选择自己要画的图层,arcgis10中只需在右边弹出的窗口中选择相应的图层就可以了)——画完后右键单击选择Finish sketch(完成草图)——在Editor里面选择stop editing.在加注记时先右键layers——properties——coordinatesystem给地图选择一个坐标系统点击Draw(绘图)工具条Drawing——选择new annotation group——在new annotation name中填入注记名称——在associated layer中选择自己建立的面图层——在referencescale中选择usecurrent scale——ok——active annotation target选择自己创建的注记——单击draw工具栏中的”A”并在地图上对应省市名称的地方拖一段线段,松开鼠标输入文字,字体及大小可在“A”旁边找到,其中如需旋转注记在drawing旁边有按钮(注意如果无法看到地图上的文字,可以将面图层拖至地图的下边——就是左边layers那块)——标注完后保存即可。
如果点击了即full extent,如果点击该按钮后屏幕上什么都没有了的话,只要remove掉那个你还没有进行任何编辑的图层。
画点图层时右键layers——properties——general——reference scale——use current scale定义为当前比例尺,然后画你要画的点就可以了。
ArcGIS中ArcScan工具进行自动矢量化的教程

ArcGIS中ArcScan工具进行自动矢量化的教程ArcScan是ArcGIS中的一个工具,用于将扫描图像转换为矢量数据。
自动矢量化可以是数据转换过程中相对短的一部分,但也是十分重要的。
本文将介绍如何在ArcGIS中使用ArcScan工具进行自动矢量化。
步骤1:准备扫描图像在开始进行自动矢量化之前,需要准备扫描图像。
不同的扫描图像可能需要不同的处理,以使得能够被自动矢量化工具进行识别和转换。
以下是一些可供参考的技巧和建议:•图像分辨率不应太低:分辨率越低,图像中的信息就越难以识别。
•图像应该是黑白的:彩色图像在自动矢量化过程中容易丢失一些信息,因此黑白图像更好。
步骤2:新建ArcGIS工作空间在开始进行自动矢量化之前,需要在ArcGIS中创建一个新的工作空间。
选择空心菜单栏上的“窗口”,然后选择“ArcScan”;接着选择“新建生成规则工作空间”,开始新建工作空间的对话框。
步骤3:自动矢量化在开始进行自动矢量化之前,请确保正确的设置了工具。
首先,ArcScan设置向导会表示,将要进行“自动矢量化”,点击“自动矢量化”。
接下来,选择扫描图像,并进行一些设置:•栅格图像须比较明显:是否需要设置阈值。
•需要将此“样品”保存到样本库中,以便以后重新使用。
•定义创建矢量细化的方式。
•定义生成要素的规则。
当完成以上设置后,请单击“执行强制性卡”运行自动矢量化工具。
工具会开始运行,并将扫描图像转换为矢量图像。
步骤4:操作完成当自动矢量化工具的运行完成后,您可以评估结果并对其进行检查和编辑。
如果需要编辑的话,就可以使用ArcGIS的标准编辑工具进行操作。
不过,需要注意的是,编辑后的结果不应该被保存为还原后的“扫描图像”。
本文介绍了在ArcGIS中使用ArcScan工具进行自动矢量化的过程。
要进行自动矢量化,需要进行一些准备工作,如准备扫描图像,并正确地设置工具。
在完成自动矢量化之后,您可以对结果进行检查和编辑,以获得最终的、完全精确的矢量数据。
ArcGIS矢量化图层详细操作步骤

第一,分工看图
第二在“2014自然保护区矢量图层(刘锋).shp”和“2014自然保护区矢量图层(李新旺).shp”图层上数字化,并再属性表输入属性,保护区名称以图上标的名称为准(方便后期图层融合),等级为“国家级”或“省级”。
第三有些保护区边界和省界重合,共同边界用编辑中的Trace tool来划,这样共同边界就完全重合了。
不重合部分用Sketch tool来划。
具体步骤为:
A选中省界图层
B 选中Trace tool
C 沿着边界划
D 结束共同边界的地方单击鼠标
E然后选择Sketch tool继续划不重合部分至起点,形成完整的多边形。
第四边界尽量放大底图划,不要太粗。
ArcGIS栅格自动矢量化

ArcGIS栅格自动矢量化在GIS数据获取过程中,将栅格数据转换为矢量要素的过程称为矢量化。
ArcGIS软件扩展模块ArcScan 提供了便捷的矢量化工具,可用于将扫描图像自动转换为基于矢量的要素图层,极大的提高作业人员的工作效率。
1. 初识ArcScanArcScan 是 ArcGIS Desktop的附加组件,作为独立的扩展模块获得许可,在 ArcMap 环境下运行,并且依赖于ArcMap用户界面。
与其他 ArcGIS 扩展模块一样,该扩展功能必须在有ArcScan 使用许可的前提下使用,调用该功能前在 ArcMap 中启用扫描矢量化扩展模块,调用方法:在菜单栏选择Customize—Extensions,在弹出的界面中勾选 ArcScan。
图1 勾选ArcScan扩展使用前必须将“扫描矢量化”工具栏添加到ArcMap,才能访问支持矢量化工作流的工具和命令。
添加工具条方法:在工具条空白处单击右键,在弹出的工具条列表中选择ArcScan。
图2 ArcScan工具条2. 自动矢量化前准备工作1) 栅格扫描图配准扫描后的栅格图片通常没有坐标系统,加载到ArcMap中后,默认显示在当前视图的中心位置,推荐栅格自动转为矢量之前,先为栅格图片配准,使其具有正确的坐标系,在软件中能够在正确位置显示。
栅格数据配准请参考Georeferencing工具条的使用。
2) 准备矢量图层栅格自动转矢量,转换后的矢量数据要存储在某个指定图层上,因此需要建立新图层或直接使用现有矢量图层。
3) 栅格图像二值化只有将栅格图层符号化为两种颜色的图像,才能使用ArcScan工具条中的工具和命令。
需要将彩色扫描图的单个波段加载到ArcMap中,并在“图层—属性”的Symbology标签项下设置图层的渲染方式为Classified,将类别划分为两类,并用黑色和白色渲染。
图3 栅格图像二值化4) 开启编辑打开Editor工具条,选择Editor——Start Editing,加载到当前视图中的矢量数据处于可编辑状态,此时ArcScan工具条上的部分图标变亮,可以被使用。
ArcGIS矢量化地图详细步骤

ArcGIS矢量化地图详细步骤
ArcGIS矢量化地图详细步骤
1、在桌面上新建一个文件夹,打开ArcCatalog,
2、“文件”——“连接文件夹” 点击“确定”。
3、打开文件夹“孙金彦”,然后新建“文件地理数据库”:“test.gdb”,打开test.gdb,新建“要素类”,具体步骤如下图所示:(说明图
层有固定格式,这里是为了导入固定格式)
(1) 新建“文件地理数据库”:“test.gdb”
(2)新建“要素类”,以高速公路为例,其为线状要素,具体过程:
下一步
下一步
下一步
下一步
点击“导入”,任选一线状要素,
“添加”
“完成”
如此,依次建立其他图层
4、将图层添加到ArcMAp中,添加数据后,开始描图,这里不做介绍
5、下面是图像拼接,以含山,和县为例,做法是:在ArcCatalog
中打开含山的图层(前提两者的图层设置一样),将和县的数据分别加载到含山相应的图层上。
直到完成
6、偏移参数为(-47.755,-46.279),选择北京54坐标,117度带
7、去带号“39”,呀呀呀
完成后
(2)打开ArcMap,将所有图层添加进去,以“呀呀呀”为模版,将各图层分别导出数据
8、将北京54,117度,转化为北京54,118.5度
至此结束。
用arcgis进行地貌的矢量化

Arcgis矢量配准目录1.地图导入 (3)2.地图投影 (3)2.1坐标系 (3)2.2控制点 (3)3.图层 (4)3.1图层设计 (4)3.2字段的设计 (5)4.制图 (6)4.1制图步骤 (6)4.2地图处理 (7)4.3制图效果 (8)5.出图 (9)1.底图的导入1)在E盘中新建名称为“长江九江段地貌”的文件夹,然后在作业图中找到名称为snap45的图片,将其复制粘贴至“长江九江段地貌”中。
2)打开ArcMap10应用程序,启动时自动打开了【ArcMap10启动】对话框。
在【ArcMap 启动】对话框里单击【新建地图】→【我的模板】→【空白底图】,单击确定按钮完成空白地图文档的创建。
3)设置空间参考,在图层视口中右击,点击【数据框属性】→【坐标系】→【预定义】→【Projected Coordinate Systems】→【Gauss Kruger】→【Beijing 1954】→【Beijing 1954 GKZoon 20N】,单击【常规】选显卡,在“显示单位”和“地图单位”中选择米,最后确定。
4)在工具栏中左击【添加数据】,在弹出对话框中左击【链接到文件夹】菜单,在弹出菜单中选择【计算机】→【E盘】→【长江九江段地貌】,选择snap45.bmp,左击【添加】。
如图1.导入地图效果如图7.图1 图22.地图投影2.1 坐标系1)在图层视口中右击,点击【数据框属性】→【坐标系】→【预定义】→【Projected Coordinate Systems】→【Gauss Kruger】→【Beijing 1954】→【Beijing 1954 GK Zoon 20N】如图22)单击【常规】选显卡,在“显示单位”和“地图单位”中选择米,最后确定。
2.2 控制点1)在主菜单中单击【自定义】→【工具条】→【地理配准】,在视口中便会弹出地理配准工具2)单击【添加控制点】,在图上选择有明显特征的部位选点,点击两次至十字标志变红,至少选取3个点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
ArcGIS的矢量化操作
文章来源:不详文章作者: 2006-10-24 字体:[大中小]
ArcGIS的矢量化操作:
一在ArcMAP中进行编辑的流程:本文来GIS公园
1. 打开ArcMAP。
GIS公园.
2. 在ArcCatalog中新建Shapfile图层(点,线,面),并拖入ArcMAP中。
copyright
3. 加载地图到ArcMAP中,增加Editor toolbar。
copyright
4. 在Editor toolbar中点开始编辑,ok,这时你可以开始你的矢量化过程。
copyright
Tip:有几个快捷键可以试试,不错的,Z,放大,X,缩小,C,移动,V,显示节点。
最后记得保存结果哦。
本文来GIS公园
二创造新特征:
.
我们可以创造三种主要类型特征:点,线,面。
为了创造线和面,我们首先要创造一个草图,草图由节点和线段组成,如何画点,线,面,我想比较简单(依葫芦画瓢吧!)关键是那几个工具(Sketch construction tools)如何使用:
copyright
Sketch tool:主要是用来创造线和面特征的节点,在你完成了草图之后,ArcMAP就会增加最后的线段,形成矢量图。
内容来自GIS公园
Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后,先在弧段起点点一下,然后在弧段高度方向大致位置点一下(这个点是不可见的,只是给你确定弧段的高度),最后在弧段的终点点一下,就形成一条弧段了。
本文来GIS公园
Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。
首先点一个已知方向的点,这是会有一条线出来,你确定好方向后,再点已知距离的点,这是出来一个圆,确定距离后,直线和圆有交点,这就是你要的点,再上面点一下就ok!
GIS公园.
Distance-distance tool:这个和上面的一样的道理,只是它都用距离来确定一个点,也就是两个圆确定你要的点。
本文来GIS公园
Endpoint arc tool:这也是创造弧段用的,与Arc tool 工具不同的是,它是先在弧段的起点点一下,然后在弧段的终点点一下,再点一个点确定弧段的半径。
个人认为这个工具要比Arc tool工具更精确些。
内容来自GIS公园
Intersection tool:就是利用两条直线确定一个点。
很简单一用就会!
.
Midpoint tool:确定中点的工具,比如马路的中点,你可以先点一边,再点马路另一边,这时马路的中点自动出现了。
本文来GIS公园
Tangent curve tool:相切弧段工具,它能够在一条线段上画出一条切线,只有你用其他工
具画了线段出来时你才可以用这个工具。
GIS公园.
Trace tool: 主要是用来在跟踪已存在的特征,比如一栋房子,你要沿房子外围画一条线(比如围墙),那么你使用这个工具就非常方便,首先开始时你必须按O键,设置下跟踪的间距,如100,其中还有三个角点的方式:mitered是直角 bevelled 是钝角rounded是圆角。
Ok,到这,基本工具就介绍完了。
copyright
三其他的操作
copyright
上面介绍的主要是基本的矢量化操作,但在我们具体操作的时候可能还有很多问题,比如一条线画得不是那么到位!你想改变一下,那怎么办呢?这时首先要做的是选中这个线:
内容来自GIS公园
1. 使图层可选:点击selection 再点set selectable layers,点击你要选择的层。
内容来自GIS公园
2. 点击编辑工具里的黑色小箭头,这时你可以选中你要的特征,然后你可以进行移动,修改,删除,复制,剪切,粘贴等操作了。
.
Tip :在重叠的特征里,你可以按N键,选择你要的特征;要选择多个特征,你可以按Shift 键;也可以按鼠标左键画矩形,矩形内的特征都被选中;在selection中提供了更多工具,你可以通过SQL进行选择。
内容来自GIS公园
结语:以上是ArcMAP中最为基本的矢量化操作,在ArcMAP中还有一些高级工具以完成更为复杂的操作。
GIS公园.。
