照明信号综合保护装置--讲义
电光照明综合保护装置说明书
WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。
本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。
对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。
作为总开关、分支开关或用于大容量电动机不频繁起动控制。
当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。
作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。
通讯规约灵活，可与其他自动化设备或系统接口。
1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。
照明信号综合保护装置--讲义
照明信号综合保护装置主变压器在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。
井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。
这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V的。
由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。
由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。
也就是我们常说的照明综保。
照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。
在煤矿，经常听到“打点”二字。
也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。
照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。
我们先来讲讲降压变压器。
也就是主变压器。
照明综保的主变压器有4KVA和2.5KVA两种。
他们只是容量上的区别，其外形结构都一样。
容量大的，可以带更多的灯，更多的负载。
照明综保的型号ZXB-2.5ZXB-4后面的2.5和4就是指主变压器的容量。
照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
ZBZ-2.5(4)M照明综保主回路工作原理我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
煤矿用照明信号综合保护装置使用的说明
信
照
运
漏
绝
○黄
○红
○绿
○红
○黄
号
明
行
电
缘
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.2.13 直流继电器 J1：作为保护电路终端执 行元件。
3 主要技术参数及保护功能
3.1 主变压器技术参数见表 1
表1
型号
额定电压 V
额定电流 A
主变压器 接线方式
4.1 主电路： 由隔离开关 1K、一次熔断器 1RD、2RD、主变 压器 ZB、二次熔断器 3RD、
4RD、交流接触器 CJ 等部件组成。 4.2 控制电路：
由接触器 CJ 线圈，送电按钮 QA、停电按钮 TA、控制继电器常闭接点 J1 等组成。 装置投入工作时，首先闭合 1K，使主变压器 ZB 及控制变压器 KB 有电工作。此时 运行，发光二极管 LED3（绿色）通电发光。在 127V 网路负载侧无漏电状态下可按合送 电按钮 QA，给 CJ 线圈通电，CJ 吸合主接点 CJ1～3 闭合，127V 网路负荷得电工作。停 电时，可按合 TA，CJ 断电释放，断开主接点。 4.3 保护电路 本装置具有短路、漏电动作、漏电闭锁、电缆绝缘危险指示等保护功能。 4.3.1 稳压电源： 控制变压器 KB，一次电压 127V，二次电压 20V，整流桥堆将 20V 交流变为直流脉动 电流，R1、C1、C2 为π形滤波。集成稳压器 W1，固定输出+15V 直流电压。C3、C4 为输 出滤波电容器。 4.3.2 照明短路保护电路： 由集成电路 T1 的二分之一及其管脚 8、9、10、11、13、14 所接半导体元件组 成 。 当 照 明 线 路 任 意 两 相 发 生 短 路 故 障 时 ，LHZc、LHZa 产 生 较 大 的 电 压 信 号 ， 电压 信号 由 LHZc、LHZa→D14→D15→R11→R10→ 电源 负极 →D13 插件 →QA2 →TA2→LHO，形成回路。在 R10 产生压降信号由 T1 管 8 脚输入，触发 T1， 内部翻转导通。其输出端管脚 13 由高电位 降为低电位。三极管 BG1E 极到 B 极 通 过 R3→ D2→ T1 管 脚 13→ 负 电 。BG1E 极 对 C 极 开 关 导 通 。继 电 器 J 吸 合 ， 其回路为正电→BG1E 极→C 极→插件 2→J→ 插件 5→负电。J1 接点断 开 CJ 接触器回路而释放。CJ3、CJ2、CJ1 断开， 切断 127V 主电源。

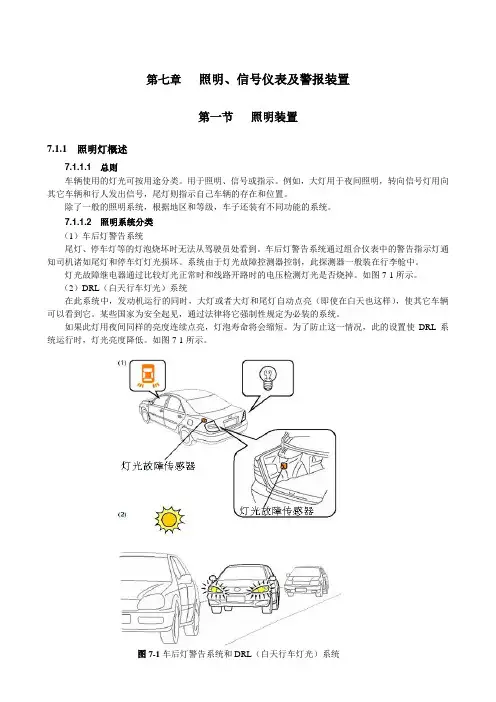

照明、信号仪表系统及警报装置教材
第七章照明、信号仪表及警报装置第一节照明装置7.1.1 照明灯概述7.1.1.1 总则车辆使用的灯光可按用途分类。
用于照明、信号或指示。
例如，大灯用于夜间照明，转向信号灯用向其它车辆和行人发出信号，尾灯则指示自己车辆的存在和位置。
除了一般的照明系统，根据地区和等级，车子还装有不同功能的系统。
7.1.1.2 照明系统分类（1）车后灯警告系统尾灯、停车灯等的灯泡烧坏时无法从驾驶员处看到。
车后灯警告系统通过组合仪表中的警告指示灯通知司机诸如尾灯和停车灯灯光损坏。
系统由于灯光故障控测器控制，此探测器一般装在行李舱中。
灯光故障继电器通过比较灯光正常时和线路开路时的电压检测灯光是否烧掉。
如图7-1所示。
（2）DRL（白天行车灯光）系统在此系统中，发动机运行的同时，大灯或者大灯和尾灯自动点亮（即使在白天也这样），使其它车辆可以看到它。
某些国家为安全起见，通过法律将它强制性规定为必装的系统。
如果此灯用夜间同样的亮度连续点亮，灯泡寿命将会缩短。
为了防止这一情况，此的设置使DRL系统运行时，灯光亮度降低。
如图7-1所示。
图7-1车后灯警告系统和DRL（白天行车灯光）系统（3）灯光提醒蜂鸣器系统/灯光自动关闭系统在灯光控制开关在ON位置时，即使点火开关在LOCK位置，大灯和尾灯连续点亮。
本系统的目的是为了防止由于司机忘记关掉大灯和尾灯而把蓄电池的电用完。
如果点火开关在LOCK或ACC位置处或者点火钥匙已不在点火锁芯中，而司机门打开，那么此系统用蜂鸣器通知司机灯仍然亮着，或者自动关掉灯光。
如图7-2所示。
用蜂鸣器通知的系统称为蜂鸣器系统，自动关掉大灯的系统称为灯光自动关闭系统。
（4）自动灯光控制系统当天黑下来需要打开大灯时，一般是司机操作灯光的控制开关。
在此系统中，当灯泡控制开关处于AUTO（自动）位置时，自动照明控制传感器检测环境的照明水平。
当暗的时候，系统自动打开大灯。
自动照明控制传感器位于仪表盘的上部，某些车辆在照明开关上没有“AUTO”位置，在这种情况下，自动照明控制系统在OFF位置工作。
4.2照明信号综合保护装置
7.控制试验按钮QA、TA
8.发光二级管 9.直流继电器
集思广益找到煤电钻综合保护装置和照明信号保护装置的异同点，相当于掌握了 它们的结构特点。
设计理由：学生在亲自动手操作过程中掌握照明信号综合保护装置的结构，
说教学程序
二、照明信号综合保护装置的工作原理(15min)
说教学程序
三、照明信号综合保护装置的接线(10min)
照明信号综合保护装置 的运行与维护
说教材
说学法
说教法
说教学程序
说教材
1、地位和作用
《照明信号综合保护装置运行与维护》是
《煤矿电气设备维修技能训练》教材中“综合
保护装置”的基础内容。 主要阐述了照明信 号综合保护装置结构和应用。之前，学生已经
学习了电动机保护器。本节将综合保护装置充
分推广应用。另外学好本内容，为分析后续煤 电钻保护做准备。所以本节内容在教材中起到 承上启下的作用。
说教学程序
[布置作业]-(5min)
1、照明信号综合保护装置由哪几部分组成？ 2、煤矿井下为什么使用照明信号综合保护装置？ 3、习题四：4—8，4—9。
设计理由：
作业1：查缺补漏，消化和巩固本节课所学习的知识。
作业2：考查学生的逆向思维，培养学生理论联系实际的基本能力。 作业3：布置课后作业，培养学生自己分析，解决问题能力。
1.主变压器的接线
1140V电压时用Y接，660V电压时用 △接。
2.接线腔的接线 接线盒内有多个接线柱，其中 X1、X2、X3三个为 电源接线柱， Za、Zb、Zc三个为照 明接线柱， Xc、Xb两个是照明装 置接线柱， Fd是辅助接地线接线柱， PE是局部接地极。
Байду номын сангаас
ZBZ-254照明信号综合保护装置原理与维修共5页
ZBZ-2.5(4)照明信号综合保护装置原理与维修百技网出品我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断开，负载停止工作。
这就是照明综保的主回路工作原理，很简单。
众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM是如何吸合的。
ZBZ-2.5(4)M照明综保控制回路工作原理上一贴，讲了照明综保的主回路，这一贴讲控制回路。
为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
照明综保
照明信号综合保护装置概述用途参数本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
(1)海拔高度不超过2000m：(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25%);(4)在无强烈颠簸振动及垂直斜度不超过15度的地方;(5)在无足以腐蚀和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;型号意义Z B Z - 2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置照明短路保护参数信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻动作值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁动作指示值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围错误!未找到引用源。
±15%；结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
壳盖上方有一小透明窗，可以从外面观察状态指示灯。
机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。
在故障情况下可分断主变压器的6倍额定电流3次。
电光ZBZ-10.0照明综保说明书
使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
电光照明综合保护装置说明书
WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。
本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。
对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。
作为总开关、分支开关或用于大容量电动机不频繁起动控制。
当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。
作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。
通讯规约灵活，可与其他自动化设备或系统接口。
1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。
4.0智能照明综保
矿用隔爆兼本质安全型照明信号综合保护装置目录第一章关于本手册............................................................................................................................................................................................................................................................................................22第一节开始工作前 (3)第二章个人安全....................................................................................................................................................................................................................................................................................................55第一节操作人员.........................................................................................................................................6第二节操作条件.........................................................................................................................................6第三节安全指南 (7)第四节安全指南综述....................................................................................................................................8第三章储存和运输........................................................................................................................................................................................................................................................................................99第一节储存...............................................................................................................................................10第二节运输...............................................................................................................................................10第四章安装......................................................................................................................................................................................................................................................................................................1111第一节安装照明综保...............................................................................................................................12第二节照明综保的使用条件及要求.......................................................................................................12第三节测试运转 (12)第五章操作和维护................................................................................................................................................................................................................................................................................1313第一节操作照明综保...............................................................................................................................14第二节维护...............................................................................................................................................24第三节故障诊断与排除 (25)第六章技术数据............................................................................................................................................................................................................................................................................................2626第一节产品执行标准及特点......................................................................................................................27第二节产品的主要用途及适用范围.......................................................................................................27第三节产品型号含...................................................................................................................................28第四节产品原理解释 (28)第五节产品技术参数..................................................................................................................................28第六节产品零部件明细表..........................................................................................................................29第七节外形尺寸..........................................................................................................................................30第七章产品售后服务............................................................................................................................................................................................................................................................................3131第一节产品服务承诺...............................................................................................................................32第二节产品质量信息反馈单 (33)第八章订货须知............................................................................................................................................................................................................................................................................................3434第九章附图............................................................................................................................................................................................................................................................................................................3636第十章用户资料.. (37)37矿用隔爆兼本质安全型照明信号综合保护装置第一章关于本手册本章提供了重要的资料使您便于使用本手册，还提供了手册的结构及所使用的字符和图标。
普通 4.0照明综保
ZBZ-4.0/1140(660)M 矿用隔爆型照明信号综合保护装置
第一章 关于本手册.......................................................................................................................................... 2
第一节 储存..................................................................................................................................................9 第二节 运输................................................................................................................................................10
操作照明综保................................................................................................................................ 13 维 护..............................................................................................................................................14 故障诊断与排除............................................................................................................................ 15
电光照明综合保护装置说明书
WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。
本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。
对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。
作为总开关、分支开关或用于大容量电动机不频繁起动控制。
当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。
作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。
通讯规约灵活，可与其他自动化设备或系统接口。
1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。
照明综保说明书
使用说明书矿用隔爆型照明信号综合保护装置电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
4.0智能照明综保
矿用隔爆兼本质安全型照明信号综合保护装置目录第一章关于本手册............................................................................................................................................................................................................................................................................................22第一节开始工作前 (3)第二章个人安全....................................................................................................................................................................................................................................................................................................55第一节操作人员.........................................................................................................................................6第二节操作条件.........................................................................................................................................6第三节安全指南 (7)第四节安全指南综述....................................................................................................................................8第三章储存和运输........................................................................................................................................................................................................................................................................................99第一节储存...............................................................................................................................................10第二节运输...............................................................................................................................................10第四章安装......................................................................................................................................................................................................................................................................................................1111第一节安装照明综保...............................................................................................................................12第二节照明综保的使用条件及要求.......................................................................................................12第三节测试运转 (12)第五章操作和维护................................................................................................................................................................................................................................................................................1313第一节操作照明综保...............................................................................................................................14第二节维护...............................................................................................................................................24第三节故障诊断与排除 (25)第六章技术数据............................................................................................................................................................................................................................................................................................2626第一节产品执行标准及特点......................................................................................................................27第二节产品的主要用途及适用范围.......................................................................................................27第三节产品型号含...................................................................................................................................28第四节产品原理解释 (28)第五节产品技术参数..................................................................................................................................28第六节产品零部件明细表..........................................................................................................................29第七节外形尺寸..........................................................................................................................................30第七章产品售后服务............................................................................................................................................................................................................................................................................3131第一节产品服务承诺...............................................................................................................................32第二节产品质量信息反馈单 (33)第八章订货须知............................................................................................................................................................................................................................................................................................3434第九章附图............................................................................................................................................................................................................................................................................................................3636第十章用户资料.. (37)37矿用隔爆兼本质安全型照明信号综合保护装置第一章关于本手册本章提供了重要的资料使您便于使用本手册，还提供了手册的结构及所使用的字符和图标。
矿用隔爆型照明信号综合保护装置
•一、矿用隔爆型照明信号综合保护装置用途本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井中，在交流50HZ、额定电压380V和660V 的供电系统中，127V照明及信号负载的供电、电流控制及电路短路、过载与漏电等保护。
系配有干式变压器的"三合一"式综合装置，可取代原有的2.5KVA干式变压器及手动防爆开关的多体控制体系。
•二、特点
•1．采用微电脑数字保护技术和数据采集技术，具备完善的过载、短路、漏电、绝缘监视、闭锁、过压、欠压等保护功能，保护性能稳定可靠；
•2．液晶中文汉显，直观显示系统运行时的各种电流、电压等参数状态，操作简单直观，维护方便；
•3．具备短路、漏电试验按钮，便于检修，成本低廉；
•4．ZBZ8型综保具有可靠的开盖断电、分级保护功能，有效防止带电开盖，确保人身安全。
•三、技术数据额定容量：2.5kVA 4.0kVA
•额定电压：660、380/133V660、380/133V •额定电流：2.19、3.79A/10.85A 3.50、6.08/17.4A •接线方式：Y、Δ/ΔY、Δ/Δ
•允许温升：80K 80K
•进出线喇叭嘴大2只，小4只。
•重量：95kg 128 kg
•尺寸：480x470x605。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
照明信号综合保护装置主变压器在井下，如果没有照明灯，则到处是一片黑暗，那才是真正的伸手不见五指。
井下的照明除了矿工随身携带的矿灯以外，固定的照明设施就是安装在巷道里的防爆灯了。
这些防爆灯并不像我们在家中使用的灯是220V的，这些灯都是127V的。
由于井下的电源都是660V、1140V的，所以要给这些灯提供电源，还需要一个降压变压器。
由于井下环境特殊，除了要给这些灯提供电源以外，还要进行短路、漏电等故障保护，由此照明信号综合保护装置便应运而生。
也就是我们常说的照明综保。
照明综保的全称是照明信号综合保护装置，为什么还要加上信号两个字哪？这是因为照明综保除了给照明灯提供电源意外，他还可以给井下使用的语言信号，语音信号提供电源。
在煤矿，经常听到“打点”二字。
也就是在使用绞车等设备时，通过语言信号或语音信号进行联络。
照明综保的内部主要有两大部分组成，一个是降压变压器，另一个便是具有漏电、短路保护功能的磁力启动器。
我们先来讲讲降压变压器。
也就是主变压器。
照明综保的主变压器有4KVA和2.5KVA两种。
他们只是容量上的区别，其外形结构都一样。
容量大的，可以带更多的灯，更多的负载。
照明综保的型号ZXB-2.5ZXB-4后面的2.5和4就是指主变压器的容量。
照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
ZBZ-2.5(4)M照明综保主回路工作原理我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断开，负载停止工作。
这就是照明综保的主回路工作原理，很简单。
众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM是如何吸合的。
ZBZ-2.5(4)M照明综保控制回路工作原理ZBZ-2.5(4)M照明综保控制回路工作原理上一贴，讲了照明综保的主回路，这一贴讲控制回路。
为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
在实际的工作中，也没有几个人会去修综保的插件，万一插件坏了，都是更换新的。
当然，为了让坛友更好的理解照明综保的原理，我们会在后面介绍综保插件的工作原理。
上面这张图（点击图片可放大），是照明综保的控制回路。
图中的白色部分，是综保插件的内部结构，虚线下的数字，是综保插件的引脚号。
在主回路中，交流接触器CJ吸合，负载部分Za、Zb、Zc和Xa、Xb就会有电。
交流接触的CJ的吸合，要靠CJ的吸合线圈来驱动。
【交流接触器的工作原理和我们在80开关中讲到的真空接触器的工作原理差不多，都是靠吸合线圈（电磁铁）来带动动触点来进行工作的。
大家可以找一个交流接触器拆开来看看。
我在这里就不讲了，因为太简单了。
】交流接触器的线圈要想得到电源，就需要为它提供一个回路。
他的回路如下：这就是照明综保的控制回路，很简单。
比80开关都简单。
有的坛友又开始疑惑了，既然这么简单的电路就可以使照明综保工作，那剩下的那么多线路是做什么用的，你怎么不讲？大家别急，剩下的电路就是对照明综保进校保护的。
当照明综保及负载出现漏电、短路、过载、绝缘下降的时候，综保就会跳闸。
这些知识，将在下一贴介绍。
ZBZ-2.5(4)M照明综保控制回路工作原理上一贴，讲了照明综保的主回路，这一贴讲控制回路。
为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
在实际的工作中，也没有几个人会去修综保的插件，万一插件坏了，都是更换新的。
当然，为了让坛友更好的理解照明综保的原理，我们会在后面介绍综保插件的工作原理。
上面这张图（点击图片可放大），是照明综保的控制回路。
图中的白色部分，是综保插件的内部结构，虚线下的数字，是综保插件的引脚号。
在主回路中，交流接触器CJ吸合，负载部分Za、Zb、Zc和Xa、Xb就会有电。
交流接触的CJ的吸合，要靠CJ的吸合线圈来驱动。
【交流接触器的工作原理和我们在80开关中讲到的真空接触器的工作原理差不多，都是靠吸合线圈（电磁铁）来带动动触点来进行工作的。
大家可以找一个交流接触器拆开来看看。
我在这里就不讲了，因为太简单了。
】交流接触器的线圈要想得到电源，就需要为它提供一个回路。
他的回路如下：这就是照明综保的控制回路，很简单。
比80开关都简单。
有的坛友又开始疑惑了，既然这么简单的电路就可以使照明综保工作，那剩下的那么多线路是做什么用的，你怎么不讲？大家别急，剩下的电路就是对照明综保进校保护的。
当照明综保及负载出现漏电、短路、过载、绝缘下降的时候，综保就会跳闸。
这些知识，将在下一贴介绍。
照明综合保护器插件的功能介绍完照明综保的主回路和控制回路，现在来说说综合保护器插件的功能。
上面这张图是照明综保指示灯的示意图。
通过了解这几个指示灯的含义，我们就知道综保插件都有哪些保护功能。
绝缘：电缆绝缘危险指示，当电缆的绝缘低于10KΩ时，保护器动作，指示灯亮。
漏电：当负载对地绝缘低于3KΩ时，保护器动作，指示灯亮。
运行：当一切正常，照明综保启动之后，运行灯亮。
照明：当照明负载发生短路时，保护器动作，此灯亮。
信号：当线号负载发生短路时，保护器动作，此灯亮。
这些就是保护插件的功能。
它实现的这些功能的原理如下：（点击图片可放大）133变20V的变压器经过插件的6、7脚，为保护插件提供工作电源。
2、5脚是为保护插件执行继电器J的线圈提供电源的。
当有漏电、短路等故障时，保护插件通过2、5脚使直流继电器J吸合，从而切断主交流接触器CJ的控制回路，使主交流接触器释放。
9脚接指示灯LED110脚接指示灯LED28脚接指示灯LED33脚接指示灯LED41脚接指示灯LED517脚、指示灯的公共端这些都是为指示灯提供电源的，发生故障时，相应的指示灯有电、发光。
短路保护：18、19脚接照明回路的电流互感器。
20脚接信号回路的电流互感器。
电流互感器LH的0、Zc、Zb、Xb四个端子通过保护插件的16、18、19、20四脚将主回路中的大电流变换成小的电流信号输入的保护插件。
保护插件将这个小的电流信号与插件设定的电流值进行比较。
当电流大过允许值时。
保护器就会认为主回路有短路现象，便驱动2、5脚输出电源，使直流继电器J吸合，切断主回路。
同时驱动相应的指示灯亮。
漏电保护：漏电保护分为两种情况，一种是在开关没有吸合之前，线路有漏电现象，这时漏电指示灯亮，开关不能吸合。
这个称之为漏电闭锁。
4、12、13、14这四个引脚是漏电闭锁检测回路。
漏电闭锁的检漏回路是这样的：从插件的4脚——常闭点CJ5——接线线——大地，如果这是Za、Zb或Zc 任意一相有接地故障，则Za（或Zb、Zc）与大地是相通的，回路沿着大地——故障点——Za（Zb、Zc）插件的12或13、14脚进入插件。
为插件的检漏提供了回路。
保护插件就会动作，使直流继电器J吸合，切断CJ的控制回路，使CJ不能吸合。
如果Za、Zb、Zc没有接地现象，检漏回路从插件4脚——常闭点CJ5——接地线——大地，然后就不通了。
检漏回路无法形成通路，保护插件不动作。
另一种情况是，照明综保不吸合故障的维修当照明综保不吸合时，我们首先要看一下故障指示灯，如果有故障指示灯亮不吸合，这种故障现象在以后介绍。
我们先来介绍没有故障指示灯亮，但是照明综保就是不吸合故障的维修。
遇到这种故障我们要先看看综保的5个熔断器1RD--5RD是否正常，他们的位置如下图。
如果这5个熔断器正常，我们用万用表测量一下3RD与4RD之间有没有127V的电压。
如果电压不正常，再测量一下1RD与2RD侧的三相电源是否正常。
如果正常，则检查一下主变压器。
如果不正常，就检查一下隔离开关。
如果3、4RD之间电压正常。
我们按照下面的步骤继续检查：通过以上几个步骤的检查，基本上就可以排除照明综保不吸合的故障。
照明综保短路试验及短路故障的维修一、短路试验按照使用要求，照明综保在连续使用时，应每班进行一次保护性能试验。
就是按下照明综保的试验按钮，按下试验按钮以后，综保的信号短路指示灯、照明短路指示灯、漏电故障指示灯、绝缘故障指示灯全亮。
说明照明综保保护功能正常。
这一贴我们只讲短路试验，漏电试验下一贴再讲。
短路试验回路如下图中红色线标示：按下试验按钮TA2，短路试验构成回路。
从保护插件内部电源正极——保护插件的17脚开始——试验按钮TA2——电流互感器0脚——电流互感器Za（Zb、Xb）——保护插件的18（19、20）脚。
为保护插件的短路保护电路提供了一个模拟短路的电源。
保护插件就会保护动作。
保护插件试验不动作故障的维修：在进行保护性能试验时，如果按下试验按钮，信号短路指示灯、照明短路指示灯不亮，有条件的话，最好先更换一个保护插件试一下。
更换之后，故障排除，说明保护插件坏了。
更换之后，故障依旧，则可能是综保本体的故障，我们按照以下步骤查找。
二、短路故障的维修短路故障保护电路如上图中的蓝色线所示。
