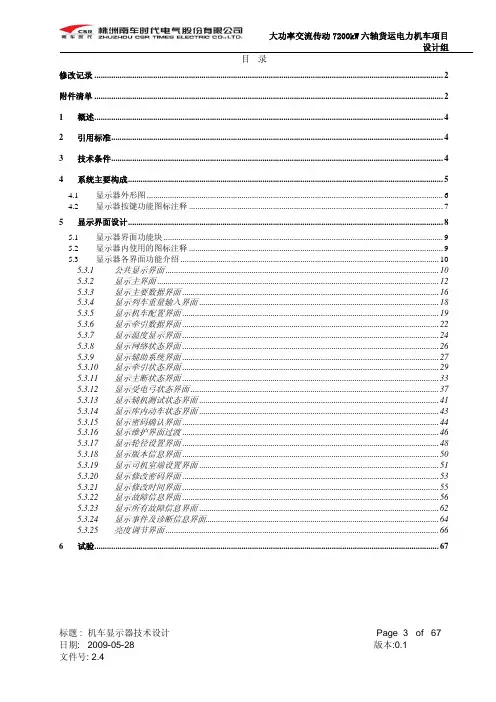

09 HXD1C机车显示器介绍
4 系统主要构成...........................................ห้องสมุดไป่ตู้.......................................................................................................... 5
大功率交流传动 7200kW 六轴货运电力机车项目 设计组
目录
修改记录 ...................................................................................................................................................................... 2

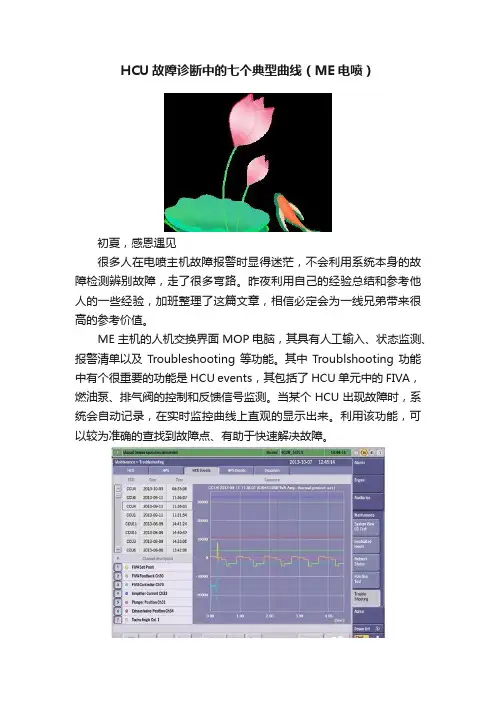

HCU故障诊断中的七个典型曲线(ME电喷)
HCU故障诊断中的七个典型曲线(ME电喷)初夏,感恩遇见很多人在电喷主机故障报警时显得迷茫,不会利用系统本身的故障检测辨别故障,走了很多弯路。
昨夜利用自己的经验总结和参考他人的一些经验,加班整理了这篇文章,相信必定会为一线兄弟带来很高的参考价值。
ME主机的人机交换界面MOP电脑,其具有人工输入、状态监测、报警清单以及Troubleshooting等功能。
其中Troublshooting功能中有个很重要的功能是HCU events,其包括了HCU 单元中的FIVA,燃油泵、排气阀的控制和反馈信号监测。
当某个HCU出现故障时,系统会自动记录,在实时监控曲线上直观的显示出来。
利用该功能,可以较为准确的查找到故障点、有助于快速解决故障。
FIVA Set Point(黄色线):FIVA位置设定值,信号来源于多功能控制器(MPC);FIFA Feedback Ch30(绿色线): FIVA 位置反馈信号线,信号来源于FIVA位置传感器,正常情况是跟随FIVA位置设定值变化的,且几乎重叠;FIVA Controller Ch70(浅蓝色线):FIVA控制信号,信号来源于MPC;Plunger Position Ch31(蓝色线):燃油泵柱塞位置反馈信号,信号来源于燃油升压器位置传感器,信号随其行程程大小变化,可能随喷油量大小有所不同;Exhaustvalve Position Ch34(粉红色线):排气阀位置反馈信号,信号来源于排气阀位置传感器,信号随其行程高低有所变化(通常最高和最低值应该相对稳定);Tacho Angle Cyl.x(红色线):曲轴转⻆信号,两个TDC之间,信号逐渐增加。
1.正常曲线:各组件运动曲线规律,无异常改变2.出现排气阀关闭位置改变报警时,可以明显看到位置反馈曲线偏离正常位置(图中的粉红色曲线)。
正常关闭到位,其阀值在10000左右,图中仅14000左右,说明没有关到底部。
排气阀定时可能出现问题,或是上部出现强烈的液压阻尼及其它不明原因。
10kV及以下配电线路通用设计图集_10kV杆型简图
10kV及以下配电线路通用设计图集_10kV杆型简图.txt如果真诚是一种伤害,请选择谎言;如果谎言是一种伤害,请选择沉默;如果沉默是一种伤害,请选择离开。
本文由windwing1983贡献第一部分 10kV配电线路通用设计图号:XT10kV-第一章杆型部分图号:XT10kV-序号名称型号1 直线杆 I1(I1F )型2 直线杆 I2(I2F )型3 直线分支杆 I1T 型杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-01 有拉线者为I1F 型杆4 直线杆 I2T 型 18 3.0 13.7 10 1.7 7.65φ190(φ150) 12 1.9 9.45 15 2.3 12.05 XT10kV-02 有拉线者为I2F 型杆 5 直线杆 I2T2 型 18 3.0 13.7 10 1.7 7.65φ190(φ150) 12 1.9 9.45 XT10kV-3 用于直线分支杆 6 直线耐张(终端)杆 Ik(IkD)型 15 2.3 12.05 18 3.0 13.7图号备注序号名称型号杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-04 用于直线加强分支杆 18 3.0 13.7 10 1.7 7.65φ190(φ150) 12 1.9 9.45 15 2.3 12.05 XT10kV-05 用于直线十字分支杆 18 3.0 13.7 10 1.7 7.65φ190(φ150) 12 1.9 9.45 15 2.3 12.05 XT10kV-06 用于直线耐张或终端杆 18 3.0 13.7 图号备注序号名称型号7 转角杆 Y1 型8 转角杆 Y2 型9 转角杆 Y3 型杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-07 用于10°以下转角杆10 转角杆 Y4 型 18 3.0 13.7 10 1.7 7.65φ190(φ150) 12 1.9 9.45 15 2.3 12.05 XT10kV-08 用于30°以下转角杆 11 直线杆 Ig1 型 18 3.0 13.7 10 1.7 7.65φ190(φ150) 12 1.9 9.45 15 2.3 12.05 XT10kV-09 用于60°以下转角杆 12 直线杆 Ig2型 18 3.0 13.7图号备注序号名称型号杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 7.1 12 1.9 8.9 15 2.3 11.5 XT10kV-10 用于90°以下转角杆 18 3.0 13.8 10 1.7 8.3φ190(φ150) 12 1.9 10.1 15 2.3 12.7 XT10kV-11 用于一边安全距离不够 18 3.0 15.0 10 1.7 6.55φ190(φ150) 12 1.9 8.35 15 2.3 10.95 XT10kV-12 用于一边安全距离不够 18 3.0 13.25 图号备注序号名称型号13 直线耐张分段杆 Ikd 型14 分支分段杆 I2Td 型15 直线分支加装隔离开关杆 I2TG 型杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 12 1.9 15 2.3 XT10kV-13 18 3.0 10 1.7φ190(φ150) 12 1.9 15 2.3 XT10kV-14 18 3.0 10 1.7φ190(φ150) 12 1.9 15 2.3 XT10kV-15 18 3.0图号备注序号名称型号16 双杆加装真空断路器杆Πk 型17 直线杆 I1D4型杆型简图1300梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-16 18 3.0 13.7 XT10kV-17 高低压同杆直线杆图号备注序号名称型号18 直线杆 I1 D D2 型19 直线杆 I2 D4D4型20 直线杆 I2D4 T4 型杆型简图1300梢径φ杆长m 埋深m呼称高m13001300图号备注序号名称型号XT10kV-18 高低压同杆直线杆 21 直线杆 I2D4 T2 型XT10kV-19 高低压同杆直线杆XT10kV-20 高低压同杆低压T接杆杆型简图1300梢径φ杆长m 埋深m呼称高m图号备注XT10kV-21 高低压同杆低压T接杆序号名称型号22 直线T接加装跌落式熔断器 I2TR 型23 双回电缆下杆 IL2R 型24 电缆下杆 IL2RG型杆型简图图号备注序号名称型号XT10kV-22 高压分支杆 25 单回电缆下线杆 IL1R 型XT10kV-23 同杆双回电缆下线杆 26 单回电缆下线杆 IL1G 型XT10kV-24 单回电缆下线杆(一)型 27 铁塔电缆下线(一) KT1R型杆型简图图号备注XT10kV-25 单回电缆下线杆(一)型XT10kV-26 高压带隔离刀闸下线杆XT10kV-铁1-27 三角排列跌落保险下线序号名称型号28 铁塔电缆下线(二) KT1G 型29 铁塔电缆下线(三) KT2R 型30 铁塔电缆下线(四) KT1G×2 型杆型简图图号备注序号名称型号XT10kV-铁2-28 三角排列隔离开关下线 31 铁塔电缆下线(五) T 1R×2 型XT10kV-铁3-29 垂直排列跌落保险下线 32 单相变杆上配电箱架空出线 B D1 型 33 单相变杆上配电箱电缆出线 B D2 型XT10kV-铁4-30 垂直双回断路器下线 34 单相变落地配电箱电缆出线 B D3 型杆型简图图号备注XT10kV-铁5-31 同塔两回电缆线XT10kV-BD-1 低压架空出线XT10kV-BD-2 杆上配电箱电缆出线XT10kV-BD-3 落地式配电箱电缆出线序号名称型号32 变压器杆Π1 型33 变压器杆Π2型杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 12 1.9 15 2.3 XT10kV-32 10 1.7 12 1.9 15 2.3 φ190(φ150)图号备注序号名称型号XT10kV-3334 变压器杆Π 3型杆型简图梢径φ杆长m 埋深m呼称高mφ190(φ150) 10 1.7 7.65 12 1.9 9.45 15 2.3 12.05 XT10kV-34图号备注序号名称型号35 变压器杆Π4型29 1043杆型简图5 6、7 11 12231816 171314、1519、20、2125、26、27梢径φ杆长m 埋深m呼称高m图号备注序号名称型号 36XT10kV-35变压器杆Π 5型3 21 1 2 4杆型简图23 5 1 14 16 8 11 24 712 13 17、18、19梢径φ杆长m 埋深m呼称高m图号备注XT10kV-36序号名称型号1 高压拉线(穿过拉线)2 正常型拉线3 低压拉线拉线简图高压拉线(穿过导线)高压拉线不穿过导线低压拉线梢径φ杆长m 埋深m呼称高m图号备注序号名称型号XT10kV- 拉1XT10kV- 拉2XT10kV- 拉34 双拉线拉线5 弓型拉线拉线6 四方拉线拉线拉线简图拉线绝缘子梢径φ杆长m 埋深m呼称高m图号备注XT10kV- 拉4XT10kV-拉510kV-拉6。
铁路道岔图号含意
001 CZ577 每米60kg钢轨9号(V直小于等于120每小时)单开道岔002 CZ580 改进型每米60kg钢轨9号道岔5m间距交叉渡线003 CZ581 改进型每米60kg钢轨9号5.3m间距交叉渡线004 CZ582 改进型每米60kg钢轨9号5.5m间距交叉渡线005 CZ583 改进型每米60kg钢轨9号6.5m间距交叉渡线006 CZ2209 92改进型每米50kg钢轨9号可动心辙叉单开道岔007 CZ2215 每米50kg钢轨12号改进型单开道岔008 CZ2216 每米50kg钢轨12号道岔5m间距交叉渡线009 CZ2505 每米60kg钢轨9号(vz140)单开道岔010 CZ2516 每米60kg钢轨12号提速改造(vz200)可动心轨辙叉单开道岔011 CZ2516D 每米60kg钢轨12号(VZ200)可动心辙叉单开道岔012 CZ2527 每米60kg钢轨30号改进型单开道岔013 SC325-3 每米60kg钢轨12号(VZ200)单开道岔014 SC330-03 每米60kg钢轨12号单开道岔015 SC340-301 每米60kg钢轨12号道岔5m间距交叉渡线016 SC341-301 每米60kg钢轨12号道岔5.3m间距交叉渡线017 SC342-301 每米60kg钢轨12号道岔5.5m间距交叉渡线018 SC343-301 每米60kg钢轨12号道岔6.5m间距交叉渡线019 SC350-3 每米60kg钢轨12号(VZ120)复式交分道岔020 京津城际18号德国高速道岔021 京津城际36号德国高速道岔022 铁联线002 每米60kg钢轨12号单开道岔023 铁联线002 每米60kg钢轨12号可动心轨辙叉单开道岔024 专线4112-3 每米43kg钢轨9号单开道岔025 专线4128 每米60kg钢轨12号单开道岔026 专线4132 每米75kg钢轨12号单开道岔027 专线4135 每米75kg钢轨18号单开道岔028 专线4141 每米50kg钢轨9号单开道岔029 专线4144 每米50kg钢轨12号单开道岔030 专线4147 每米50kg钢轨12号单开道岔031 专线4151-3 每米50kg钢轨9号单开道岔032 专线4155 每米50kg钢轨18号单开道岔033 专线4190-2 每米60kg钢轨12号单开道岔034 专线4194-2 每米60kg钢轨9号单开道岔035 专线4198 每米50kg钢轨12号单开道岔036 专线4201-3 每米60kg钢轨12号单开道岔037 专线4204-3 每米60kg钢轨9号单开道岔038 专线4207-3 每米60kg钢轨18号单开道岔039 专线4220-2 每米60kg钢轨12号单开道岔040 专线4223-3 每米60kg钢轨18号单开道岔041 专线4228-2 每米60kg钢轨12号单开道岔042 专线4245A-3 每米60kg钢轨18号可动心轨辙叉单开道岔043 专线4249-3 每米60kg钢轨12号单开道岔044 专线4257-2 每米50kg钢轨12号单开道岔045 专线4263-3 每米60kg钢轨30号单开道岔046 专线4272-3 每米60kg钢轨38号单开道岔047 专线5816 每米50kg钢轨6号单开道岔048 专线5819 每米50kg钢轨6.5号对称道岔049 专线6043 每米60kg钢轨9号复式交分道岔050 专线6047 每米60kg钢轨12号复式交分道岔051 专线6051 每米75kg钢轨12号复式交分道岔052 专线6054 每米50kg钢轨9号复式交分道岔053 专线6058 每米50kg钢轨12号复式交分道岔054 专线6077-2 每米60kg钢轨9号复式交分道岔055 专线6081-2 每米60kg钢轨12号复式交分道岔056 专线7487 每米60kg钢轨9号道岔5.3m间距交叉渡线057 专线7491 每米60kg钢轨12号道岔5m间距交叉渡线058 专线7495 每米60kg钢轨9号道岔5.3m间距交叉渡线059 专线7501 每米60kg钢轨9号道岔6.5m间距交叉渡线060 专线7503 每米60kg钢轨12号道岔6.5m间距交叉渡线061 专线7508 每米50kg钢轨6号对称道岔5m间距交叉渡线062 专线7512 每米50kg钢轨9号道岔5m间距交叉渡线063 专线7516 每米50kg钢轨12号道岔5m间距交叉渡线064 专线7520 每米50kg钢轨9号道岔5.3m间距交叉渡线065 专线7523 每米50kg钢轨12号道岔5.3m间距交叉渡线066 专线7526 每米50kg钢轨9号道岔6.5m间距交叉渡线067 专线7528 每米50kg钢轨12号道岔6.5m间距交叉渡线068 专线7532 每米50kg钢轨12号道岔5.5m间距交叉渡线069 专线7535 每米50kg钢轨9号道岔5.5m间距交叉渡线070 专线7541 每米50kg钢轨6.5号对称道岔5m间距交叉渡线071 专线7545 每米60kg钢轨9号道岔5.5m间距交叉渡线072 专线7548 每米50kg钢轨12号道岔5m间距交叉渡线073 专线7549 每米50kg钢轨12号道岔5.3m间距交叉渡线074 专线7550 每米50kg钢轨12号道岔5.5m间距交叉渡线075 专线7551 每米50kg钢轨12号道岔6.5m间距交叉渡线076 专线7562-2 每米60kg钢轨12号道岔5m间距交叉渡线077 专线7567-2 每米60kg钢轨12号道岔5.3m间距交叉渡线078 专线7571-2 每米60kg钢轨12号道岔5.5m间距交叉渡线079 专线7575-2 每米60kg钢轨12号道岔6.5m间距交叉渡线080 专线7578-2 每米60kg钢轨9号道岔5m间距交叉渡线081 专线7583-2 每米60kg钢轨9号道岔5.3m间距交叉渡线082 专线7587-2 每米60kg钢轨9号道岔5.5m间距交叉渡线083 专线7591-2 每米60kg钢轨9号道岔6.5m间距交叉渡线084 专线7623-3 每米60kg钢轨12号道岔5m间距交叉渡线085 专线7628-3 每米60kg钢轨12号道岔5.3m间距交叉渡线086 专线7632-3 每米60kg钢轨12号道岔5.5m间距交叉渡线087 专线7636-3 每米60kg钢轨12号道岔6.5m间距交叉渡线088 专线7650-3 每米60kg钢轨12号道岔5m间距交叉渡线089 专线7655-3 每米60kg钢轨12号道岔5.3m间距交叉渡线090 专线(01)4272-1-2 每米50kg钢轨18号单开道岔091 专线(01)7659 每米50kg钢轨12号道岔5m间距交叉渡线092 专线(02)4151-1-2 每米50kg钢轨9号单开道岔093 专线(02)4204-1-2 每米60kg钢轨9号单开道岔094 专线(02)7648-1-2 每米60kg钢轨12号道岔5.5m间距交叉渡线095 专线(02)7649-1-2 每米60kg钢轨12号道岔6.5m间距交叉渡线096 专线(02)7660-1-2 每米50kg钢轨12号道岔5.3m间距交叉渡线097 专线(02)7661-1-2 每米50kg钢轨12号道岔5.5m间距交叉渡线098 专线(02)7662-1-2 每米50kg钢轨12号道岔6.5m间距交叉渡线099 专线(02)7663-1-2 每米50kg钢轨9号道岔5m间距交叉渡线100 专线(02)7664-1-2 每米50kg钢轨9号道岔5.3m间距交叉渡线101 专线(02)7665-1-2 每米50kg钢轨9号道岔5.5m间距交叉渡线102 专线(02)7666-1-2 每米50kg钢轨9号道岔6.5m间距交叉渡线103 专线(90)8668 50AT 7号对称三开道岔更多铁路评论请登陆中国铁道论坛(/)道岔图号是专指每一种道岔的分配号码,其中分为专线**** 研线**** 铁联线**** SC*** CZ**** 三标线***** (现在较少使用)。
ZK-C-6,7,8,9,10-1设备电路图识别(krones)
krones Contiform
Example 3 group 1501, page 12 / Gruppe 1501, Seite 12
B124
A012
12
Page 21
19.05.2023
krones Contiform
Example 4, BM1, 1701, B121+ B122 / Beispiel 4
B+.KK//11.3
Connection = Same group, page 11, column 3
Anschluss = Dieselbe Gruppe Seite 11, Spalte 3
Page 27
19.05.2023
-BUS -DA -DIA -INH -LEG -SSL -STR -VBV -XKB -XKT
Legende
= BUS总线概图 = 技术数据 = 图纸 = I目录 = 图注 = 控制柜概图 = 原理图 = 端子板 = 电缆分布 = 电缆标识列表
Page 15
19.05.2023
krones Contiform
预留给PLC
Jede Baugruppe beginnt mit den benötigten Ein- und Ausgängen der SPS für diese Baugruppe. Die Blattseiten 1-9 sind für die SPS reserviert.
Page 26
Legende
-BM1 -HM1 -ET1 -FU1 -IS
= Blasmaschine1 = Heizmodul = Ekettiermaschine1 = Füller1 = Inspektor
Ch01_产品描述
欧特艾远东(南京)计算机技术有限公司
1-3
ETAP • • • • • 设备浏览 等效负荷 负荷设备电缆,不需要终端母线 有时间记录的数据编辑和校核 数据变更的时间记录 具备用户自定义数据的智能编辑器 不同运算特定数据输入 多用户网络支持 与 ETAP 用于实时监测、模拟和管理控制的能源管理系统 (PSMS)的数据库兼容
产品描述 转换成 EMF 和 WMF 文件(Convert to EMF and WMF files)
说明
ETAP 单线图可输出 Enhanced MetaFiles (EMF)和 Windows MetaFiles (WMF)文件。EMF 和 WMF 文件可被 AutoCAD, Microsoft Word等读入。
ODBC (开放式数据库联通)( ODBC (Open Database Connectivity)
• • • 可使用 ODBC 驱动器中存在的任何数据库 (MS Access, Oracle 及 SQL Server) 可经过第三方数据库管理系统访问该数据库 合并不同工程数据库中的数据文件
3D 数据库(3D-Database)
第 1章 产品描述 (Product Description)
ETAP 是一个全图界面的电力系统仿真分析、 计算高级应用软件, 能够运行在 Microsoft® Windows® 2000, XP, 和 2003 等操作系统上. 除此之外还拥有标准的离线仿真模块,ETAP 可以利用实时系统为高 级监测、实时仿真、优化和高速智能甩负荷等功能处理数据。 ETAP 经过不断的改进与发展, 已经成为工程师处理系统各种不同变化规则的工具, 其中包括诸如: 交流和直流网络、电缆管道系统、接地网、地理信息系统、配电板、继电保护配合和交直流控制系统图 等功能。 ETAP 允许您直接利用图形化的单线图、地下电缆管道系统、三维电缆系统、 高级的时间-电流保护同步和选择性图形、地理信息系统(GIS)和三维接地网系统 等模块进行运算操作。程序在概念设计上有如下三大主要特点:
nortel-11c设备电缆线序连接图
The DB9 ports for the SDI ports use "RS232 standards" for signaling, however the pinout is not standard DB9 and requires the use of Northern's cable to get a standard pinout on a DB25. Below is the wiring pinout to get from Northern's DB9 to a standard DB25.设备的孔DB9 DB25 给语音信箱用Pin 1 Pin 8Pin 2 Pin 2Pin 3 Pin 7Pin 4 Pin 4Pin 6 Pin 3Pin 7 Pin 20Pin 8 Pin 6Pin 9 Pin 5Below is the pinout from Northern's DB9 to a standard DB9设备的针单根直连线DB9 DB9Pin 1 Pin 1Pin 2 Pin 3Pin 3 Pin 5Pin 4 Pin 7Pin 6 Pin 2Pin 7 Pin 4Pin 8 Pin 6Pin 9 Pin 8Triple tail from Option 11 CPU port 一转三连线设备的针DB 9 DB 25 - 0 DB 25 - 1 DB 25 - 21 82 33 24 (join) 4,205 (join) 7 7 76 37 28 39 2(loop) 6,20 6,20 短接(loop) 4,8 4,8 短接单口线:从11C设备的CPU 0 口直接连接出来的用9孔转为25孔的线序,这根线再用25针转9孔的线连接到电脑的超级终端使用即可9孔25孔1←————————→82←————————→33←————————→24←————————→4和20口短接5←————————→7以下是从CPU 0口所连接至维护终端的线序,也可理解为从设备的TTY口再用此电缆连接到电脑。
新唐NUC972原理图
B AT
CX1 4.7uF
VS
VS
VS
D2 RB521S-30 1 2
C
C
BT1 CR2032 R15 51K
VD33 Vin
1.2V core power
U3
4 1 2 Vin SW EN GND FB 3 5
CB2 0.1uF
VS VS
L2 4.7uH
1
SW3
1V2
2
VD12
Sys. Power Switch
Schematic01
PH[0:3] PB[0:15] PC[0:14] PH[8:13] PH[4:7] PH[14:15] PF[0:14] PI[0:2] PI[3:15] PF15
PD[0:7] PE[0:15]
PD[0:7] PE[0:15]
PG[0:1] PG[10:14] PE12
Configure, ICE, Reset
216 215 214 213 212 211 210 209 208 207 206 205 204 203 202 201 200 199 198 197 196 195 194 193 192 191 190 189 188 187 186 185 184 183 182 181 180 179 178 177 176 175 174 173 172 171 170 169 168 167 166 165 164 163
3
2
1
UDH[0:1] UOVD33
VS UPL0VD12 UPL1VD12 VD12
PE[14:15] PH[0:1] PF[0:10] PE[0:13] PH[2:3] VD12 PLLVS PLLVD12 VD12 PLLVD12
CH9信号处理与信号产生电路
)
故有 因此正弦波振荡条件为:
A F 1 振幅平衡条件
a f 2nπ
n= 0, 1, 2… 相位平衡条件
2. 起振和稳幅
# 振荡电路是单口网络, 无须输入信号就能起振,起振 的信号源来自何处?
起振:电路器件内部噪声以及电源接通产生的扰动 1) 幅值小;--- 需要Xf > Xa , 即 AF > 1
RC正弦波振荡电路一般用于产生频率低于 1 MHz 的正弦波
4. 稳幅措施
1)采用非线性元件 热敏电阻 起振时,AV 1 Rf 3
R1
热敏电阻
即
AV FV 1
热敏电阻的作用
V o I o
Rf 温度 Rf 阻值
AV FV 1 稳幅
AV
AV 3
称:Rf 具有负温度系数
H
L
高通截止角频率
必须满足
L H
2. 例
带通
9.3.4 二阶有源带阻滤波电路
可由低通和高通并联得到 必须满足 L H
运算电路与有源滤波器的比较
• 相同之处
– 电路中均引入深度负反馈,因而集成运放均工作在线 性区。 – 均具有“虚短”和“虚断”的特点,均可用节点电流 法求解电路。
当f→0时,uo →0, uo 超前 ui 90°
使输出电压幅值下降到70.7%,相位为±45º 的信号频率为截止频率。
有源滤波电路
用电压跟随 器隔离滤波电 路与负载电阻
无源滤波电路的滤波参数随负载变化;有源滤波电路的 滤波参数不随负载变化,可放大。
无源滤波电路可用于高电压大电流,如直流电源中的滤 波电路;有源滤波电路是信号处理电路,其输出电压和电 流的大小受有源元件自身参数和供电电源的限制。
MST905-026-19_REV.1_主配电板单线图_
主配电板与应急配电板之间设有电气联锁,一旦主发电机及岸电断电,应急发电 机就会自动启动合闸。 4、其他 4.1 照明变压器负载分路开关采用带电子保护脱扣器断路器保护,变压器的次级绕组 开关设机械联锁控制,两台变压器不能同时接通。 4.2 遥控切断:前后机舱风机、油泵及舱室空调、风机可分别在机舱出口及驾控台上 遥控切断。 4.4 分路开关选用 XT 和 T 系列塑壳断路器,重要负载可选择脱扣器形式。图中标有
主配电板具有自动电站功能,设功率管理系统,能自动调频调载。 2.1 发电机的自起动功能:在正常航行情况下,一台发电机运行,另三台发电机备用。 当运行的发电机因故障失电时,备用的发电机可按顺序在 30s 内自动起动并投入运 行,向电网供电,若起动失败,则应发出声光报警。 2.2 负荷超过整定值作报警并起动备用电源
主配电板单线图
MST905-026-19
共 11 页 第 4 页
UVT 的为岸电开关的失压脱扣,PT 的为自动卸载分励脱扣,SHT 为机舱风机、油泵、 舱室空调、风机的遥控切断分励脱扣。 4.5 主汇流排隔离开关是不附带任何保护环节的断路器,由手动操纵其闭合或分断。 4.6 配电电路的保护装置,其设定值的确定是以先切断靠近用电负荷的保护电路,然 后切断靠近电源的保护电路为原则。 4.7 为防止无线电干扰,在 AC380V 和 AC220V 回路中均设置滤波电容器。 4.8 仪表、开关、指示灯、按钮、操作手柄及熔断器等均应设有标明其用途和操作位 置的耐久铭牌,自动开关和熔断器的铭牌均应刻有过载保护整定值。 4.9 配电板中的测量仪表的电压线圈、接地指示器、指示灯、失压脱扣线圈、分励线 圈以及它们的连接导线均采用熔断器保护。 4.10 配电板制造厂应根据本图出原理图,并经船检审查认可后制造。 5、主发电机主开关参数:1MQF、2MQF、3MQF、4MQF
Ch13交流-直流设备
第13章交流-直流设备(AC-DC Elements)单线图及地下电缆管道系统中的每一种设备类型均有其独立的编辑器。
除了设备的标识、母线联接以及状态之外,其它所有出现在各编辑器中的数据均视为工程电气属性数据。
单线图设备编辑器(One-line Diagram Element Editors)单线图工具条上的每一个设备均有其自己的定制编辑器。
本章讲述各个交流—直流设备的编辑器。
交流—直流设备(AC-DC Elements)后备电源变频器充电器逆变器13.1 后备电源(UPS(Uninterruptible Power Supply)可在该编辑器内输入与电力系统中的后备电源相关的各属性值。
后备电源由两个交流终端(输入与输出)和一个直流终端所组成。
直流终端位于其侧部,并且可被联接到一条直流母线(节点)。
后备电源的编辑器内包含有下列9个属性页:信息属性页额定值属性页负荷属性页短路阻抗属性页运行循环属性页谐波属性页可靠性属性页注释属性页评论属性页13.1.1 信息属性页(Info Page)在信息属性页中,指定后备电源的标识、所联接的母线的标识、投运/退出、设备馈线标签、名称和描述、数据类型、负荷优先级、配置状态、交流联接以及需求因子。
信息(Info)标识(ID)输入一个最多由25个包括文字和数字的字符组成的唯一的标识。
ETAP自动地为各后备电源分配一个唯一的标识。
这些分配的标识由默认标识加上一个整数组成,该整数从1开始随后备电源的数量增加而递增。
后备电源的默认标识可在菜单条中的默认菜单中更改,或者从工程视图中修改。
从…母线联接到…母线(In Bus and DC Bus)它们是后备电源的联接母线的标识。
如果其终端没有联接到任一条母线,那么该母线标识工程显示为空白。
为联接或重新联接一后备电流到一母线,请从该列表框中选择一母线。
在您点击OK 之后,单线图将被更新以显示新的联接。
注意:您可以将后备电源的终端和那些与该设备位于同一视图内的交流—直流母线,或者与位于其它视图内的母线进行联接(方法是联接复合网络的内部和外部引脚),您不能联接位于回收站内的母线。
华为通信产品单板和槽位图
PTN950 槽位图
PTN3900-8 处理槽位和接口板
单板列表及槽位
PTN3900
子架分上下2层上层20个槽位,下层18个槽位,2个风扇槽位,共40槽位每个处理槽位容量为20Gbit/s
处理槽位和接口板
单板列表及槽位
Metro1000 槽位图
单板列表及槽位
OSN1500 单板未拆分时的槽位和容量
不拆分时对偶槽位
单板拆分后的槽位和容量
拆分后对偶槽位
处理槽位和接口板
单板列表及槽位
OSN2500 处理槽位和接口板
单板列表及槽位
OSN3500 不同交叉板的各槽位容量
处理槽位和接口板
单板列表及槽位
OSN7500 处理槽位和接口板
对偶槽位
单板列表及槽位
OSN550
OSN550使用PCXLX/PCXX时各槽位接入容量(64Gbit/s)
OSN550使用PCXLG/PCXGB时各槽位接入容量(46Gbit/s)
OSN550使用PCXGA时各槽位接入容量(30Gbit/s)
单板列表及槽位
OSN580 直流机盒
交流机盒
单板列表及槽位
MA5680T
单Array板列表及槽
位
MA5683T 单板列表及槽位。
数控加工走刀路线图卡
数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣下外表共13页第1页M06T01G17G90G54G0X100Y20G00G43Z50H01Z5G01Z-2F250X-100Y-20X100G00Z50G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣下端毛坯外形共13页第2页M06T02G17G90G54G00X0Z100G00G42X59D02Y39G43Z5H02Z0G01Z-20F200X-59Y-39X59Y59G00G40X0Z100G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣底槽共13页第3页G17G90G54X0Y0Z100G00G42X0D02X-29Y-29G00G43Z10H02Z1G02X-49Y-9R20G01Z-4F200Y9G02X-29Y29R20G01X29G02X49Y9R20G01Y-9G02X29Y-29R20G01X-29G02X-49Y-9R20G00G40X0Z50G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣上外表共13页第4页M06T01G17G90G54G0X100Y20G00G43Z50H01Z5G01Z-2F250X-100Y-20X100G00Z50G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣上端毛坯外形共13页第5页M06T02G17G90G54G00X0Z100G00G42X59D02Y39G43Z5H02Z0G01Z-13F200X-59Y-39X59Y59G00G40X0Z100G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣椭圆共13页第6页G17G90G54X0Y80Z100G00G43Z30H02Z2G41X70Y70D02G01Z-19F200#103=360WHILE#103GE0#104=59*COS[#103]#105=39*SIN[#103]G01X#104Y#105#103=#103-1ENDWZ100G00G40X0Y0G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣右端台阶面共13页第7页M06T03G17G90G54G00X100G0G43Z50H03G01Z-5F200M98P1000G01Z-8M98P1000G01Z-11M98P1000G01Z-14M98P1000G00Z50G91G28Z0%1000G01X49Y-60Y60X29Y-60G00Z50M99编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容铣右端键槽共13页第8页M06T04G17G90G54X0Z100G00G41X38D04Y0G01Z-16H04G00Z50G40X0Y0G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容钻中心孔共13页第9页M06T05G17G90G54G00X0Y0Z30G98G81X0Y0Z-20R10F200G00Z50编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容钻Φ20mm通孔共13页第10页M06T06G17G90G54G00X0Y0G00G43Z50H06G98G73X0Y0Z-30R10Q3P2K5F200G00Z50G91G28Z0编程杨威校对审批数控加工走刀路线图零件图号01 工序号工步号程序号机床型号XK5032A 程序段号加工内容钻Φ6mm三通孔系共13页第11页M06T07G17G90G54G00X0Y0Z100G00G43Z50H07G98GF200G98G73X37Y0Z-30R10Q3P2K5F200G98GF200G00Z50G91G28Z0编程杨威校对审批机床型号XK5032A 程序段号加工内容钻Φ10mm三沉孔系共13页第12页M06T08G17G90G54G00X0Y0Z100G00G43Z50H08G98GF200G98G73X37Y0Z-19R10Q3P2K5F200G98GF200G00Z50G00G40X0G91G28Z0编程杨威校对审批符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01 工序号工步号程序号铣左端曲曲折折曲曲折折折折曲曲折折曲共13页第13页M06T09G18G90G54G00X0Y0Z100G00X-64Y-39#1=-39WHILE#1LE39M98P2000G01Y#1#1=#1+1ENDWG00X0Y0G91G28Z0编程杨威校对审批符号含义编程原点循环点换刀点快速走刀方向进给走刀方向。
常用电子管管脚接线图
常用电子管管脚接线图(1)管脚图例管子型号管子型号(1)管子型号(2) A6AQ8ECC85A6BQ7A ECC180A6BZ7AA6CG7A6FQ7(第9脚为NC)A6DJ8ECC88A6922E88CCA7308E188CCA8223E288CCA CcaA6N16н1пA6N26н2пA6N66н6пA6N116н23пA6240G(第9脚为IC)A6н30пA12C51A15670A16N36н3п常用电子管管脚接线图(2)管脚图例管子型号管子型号(1)管子型号(2) B12AT7ECC81B12AU7ECC82B12AX7ECC83B12BH7B5751B5814AB6201E81CCB6189E82CCB6681E83CCB7025B12AY76н4пB ECC99B E80CCB6N4B6N10B2025B15687B17119E182CC常用电子管管脚接线图(3)管脚图例管子型号管子型号(1)管子型号(2) C6SL7GTC5691C6SN7GTC5692C6N8P6н8сC6N9P6н9сC ECC33C6AS7GC6080C6N5P6н5сC6N13P6н13сC6BX7GTC6BL7GTAD6BQ5EL84D7189D6P146п14п常用电子管管脚接线图(4)管脚图例管子型号管子型号(1)管子型号(2) E6F6GTE6L6GE6L6GCE6V6GTE5881E6550AE KT88(第1脚为BC)E KT66E1614E7581AE6P3P6п3сE6P6P6п6сE6G-B8F2A3F2c4cF45F50F300BF4300B常用电子管管脚接线图(5)管脚图例管子型号管子型号(1)管子型号(2) G211G845H EL346CA7常用电子管管脚接线图(6)管脚图例管子型号管子型号(1)管子型号(2) I7027AK7868常用电子管管脚接线图(7)管脚图例管子型号管子型号(1)管子型号(2) L807L FU-7г-807M6AU6EF94M6BA6EF93M6BD6M6J46ж4пM6J56ж5п常用电子管管脚接线图(8)管脚图例管子型号管子型号(1)管子型号(2) M16AG5EF96M16AK5EF95M16BC5M16J16ж1пM16J36ж3пN6267EF86N6J86ж32п常用电子管管脚接线图(9)管脚图例管子型号管子型号(1)管子型号(2) N16BX6EF80N16EJ7EF184O6SJ7GTO5693O6J8P6ж8с常用电子管管脚接线图(10)管脚图例管子型号管子型号(1)管子型号(2) P5AR4GZ34P5V4GP5Z4GT GZ30P GZ32P GZ33P GZ37P U54P5Z4P5ц4сQ5U4GQ5U4GBQ5Z3P5ц3с常用电子管管脚接线图(11)管脚图例管子型号管子型号(1)管子型号(2) R5R4GYR5Y3GTR274BR5Z2PS5Z3S80常用电子管管脚接线图(12)管脚图例管子型号管子型号(1)管子型号(2) T6CA4EZ81T EZ80U6X4EZ90常用电子管管脚接线图(13)管脚图例管子型号管子型号(1)管子型号(2) U16Z46ц4пV7591常用电子管管脚接线图(14)管脚图例管子型号管子型号(1)管子型号(2) W6AN8X6BL8ECF80X6U8A ECF82常用电子管管脚接线图(15)管脚图例管子型号管子型号(1)管子型号(2) Y7199注:F----灯丝 G----栅极 G1----控制栅 G2----帘栅极 G3----抑制栅极或集射屏 H----热丝 K----阴极 P----屏极IC----管内没有电极连接的空脚,但管座上的焊片不能作中继连接端子用。
线材冲长U型模设计图
名称 材质 数量 滚轮座主体 Cr12MoV 2 滚轮座 Cr12MoV 2 顶料板 Cr12MoV 1 后立板 45# 1 前立板 45# 1 定位方销 Cr12MoV 2 导向板 Cr12MoV 2 下模底板 A3 1 上模 Cr12MoV 1 上模镶块 SKD11 2 上模底板 A3 1 定位板L Cr12MoV 1 定位板R Cr12MoV 1 滚轮 SKD11 2 顶料垫板1 A3/45# 1 顶料垫板2 A3/45# 1 优力胶 优力胶 1 外六角螺母 标准件 1 螺杆 A3/45# 1 模柄 45# 1
REV.NO.
VER. APPROVED 1.0
80
M10 6 25 5.2
52
493
30
技术要求: 1、材质:Cr12MoV,调质,HRC≥40; 2、加工方法:线切割,机加工; 3、所有尺寸依电子档; 4、未注公差:±0.15; 5、单位:mm。
DRAWN DESIGNED CHECKED APPROVED
VER. APPROVED 1.0
50
50
30
技术要求: 1、材质:SKD11,淬火,HRC58~62; 2、加工方法:线切割,机加工; 3、所有尺寸依电子档; 4、未注公差:±0.15; 5、单位:mm。
DRAWN DESIGNED CHECKED APPROVED
DWG NO. VER. 1ST ANGLE PROJECTION
DRAWN DESIGNED CHECKED APPROVED
DWG NO. VER. 1ST ANGLE PROJECTION
TITLE
上 模
M91694-009
PART NO. 1ST DATE SCALE
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第9章单线图全图形用户界面(One-Line Diagram GUI) ETAP 提供了一种完全图形化的用户界面(GUI),用于构建您的单线图。
在这里,您可以图形化地进行添加、删除、重定位、联接设备、放大缩小、显示或隐藏网格、更改设备规格(大小)、更改设备方向、更改符号、显示或隐藏保护设备、输入(电气)属性值、设置工作状态等操作。
当您创建了一个新的单线图时,您将被置于编辑模式下(配置状态设为默认,也称正常配置),同时隐藏网格且关闭连接状态检查。
当您打开(激活)一个现有的单线图时,该显示图最后一次保存的属性也会一并打开,这些属性为:模式(编辑、潮流、短路、电机起动等),配置状态、显示选项、视图规格和视图位置。
当您创建一个新项目时,将会自动创建一个单线图图形显示,其标识与默认单线图的标识相同,且其标识后还附有一个具有唯一性的数字,以便于区别。
为在一个现有的项目中创建一个新的单线图图形显示,请在项目视图中的单线图上点击鼠标右键,如下所示。
单线图的名称可以从项目视图中进行更改(展开图形显示树状图,在单线图上点击右键,然后选择属性),也可以在单线图的背景上双击以进行更改。
ETAP的单线图是一个对称三相系统的单线图表示。
单线图是进行所有分析的起点。
您可以任意顺序地用单线图的编辑工具条图形化地联接母线、支路、电机、发电机和保护设备,从而构造您的电气系统。
您既可以图形化地联接母线,又可以在设备编辑器内把设备联接到母线上。
您在设备上双击即可打开设备编辑器,以输入编辑设备的项目参数属性,包括额定值、设定值、负荷和联接等等。
各设备的默认值可在将设备放入单线图之前进行修改,以将数据输入量降为最少。
9.1 编辑单线图(Edit A One-Line Diagram)本节中,将介绍单线图全图形用户界面的一些主要的常用功能。
这里所提供的详细指导可以帮助您创建和编辑您的单线图。
9.1.1 鼠标和键盘功能(Mouse and Keyboard Functions)按键(Key)键盘上的按键的表示方法为:名称外加上一对尖括号。
如控制键表示为<Ctrl>。
点击(Click)将鼠标指针放在某一对象或按钮上,然后点击鼠标左键。
点击来在单线图上选取一个设备、从工具条上添加设备等等。
点击鼠标右键(Right-Click)将鼠标指针放在某一对象上,然后点击鼠标右键。
例如,在单线图上某一设备上点击鼠标右键可显示一个(右键)菜单。
双击(Double-Click)将鼠标指针放在某一对象或按钮上,然后重复地点击鼠标左键两次。
例如,双击单线图中的某一设备将显示该设备的属性编辑器。
对于复合网络和复合电机,采用双击将显示该复合设备的嵌套单线图。
<Ctrl> + 点击(<Ctrl> + Click)将鼠标指针放在对象上,然后,在按住<Ctrl>键的同时,点击鼠标左键。
使用<Ctrl> + 点击可选择单线图中的设备或取消该选择。
<Shift> + <Ctrl> + 点击(<Shift> + <Ctrl> + Click)将鼠标指针放在一条电缆上,然后,在按住<Shift>键和<Ctrl>键的同时,点击鼠标左键,以拖动该电缆,将其从单线图拖到地下电缆管道系统中(反过来也可以)使用 <Shift> + <Ctrl> + 点击可将单线电缆放入地下电缆管道的电缆沟中或某位置上。
拖动(Drag)将鼠标指针放在某一设备上,点击鼠标左键并保持按下,拖动鼠标指针到所需的位置(保持鼠标左键按下),然后松开鼠标左键,可将设备放于该位置。
矩形框选择(Rubber-Band)不要把鼠标指针放在任一设备上,单击鼠标左键并保持按下,拖动鼠标指针到所需的位置(保持鼠标左键按下),然后松开鼠标左键。
此时可看到由一个虚线矩形框所标出的区域,该区域即为您所选的区域。
该方法用于选择一组设备。
拖动复制(Drag and Drop)ETAP项目文件中,您可以利用鼠标对所选的设备进行拖动复制的操作。
在ETAP中,可以通过一个鼠标的动作将设备拖至需要的地方,拖动复制类似于复制设备,(不同于剪切,也不同于清除设备)。
应用拖动复制功能的方法如下:1. 选择需要进行拖动复制的设备2. 用Shift+鼠标左键,拖动设备到需要放置的地方3. 在放置设备的合适的地方松开鼠标左键拖动复制功能可以在ETAP的以下视图间进行::• OLV到 OLV• OLV 到回收站• 回收站到OLV• UGS 到回收站• OLV 到 ETAP STAR• ETAP STAR到 OLV• OLV 到 UGS• UGS 到 OLV• OLV 到复合网络• 复合网络到 OLV注意:在分析状态下,不能使用拖动复制功能。
9.1.2 添加设备(Add Elements)ETAP中的每一设备均需要一个唯一的标识名称。
ETAP 包含了一个命名管理类,用于确保全部设备、图形显示、STAR窗口、配置状态、分析参数、地下电缆管道系统等的标识是唯一的(没有重复的)。
当您添加了一个新设备时,名称管理器将自动地为它分配一个标识,方法是在该设备的默认标识的后面加上一个数字。
Bus 标识 = (默认标识) + (一个唯一的数字) = Bus + 1 = Bus1在您添加一个设备时,该设备采用默认值进行初始化。
您可以从菜单条中选择默认或从项目视图的组件列表中修改各设备的默认值。
添加一个设备(Add One Element)点击编辑工具条上的某一设备符号,然后拖动鼠标指针到单线图,再点击,将其放下。
添加多个设备(Add Multiple Elements)双击编辑工具条上的某一设备,以添加多个相同设备的拷贝到单线图中。
为添加一个设备到您的单线图,请点击编辑工具条上的某一设备按钮,此时鼠标指针的形状更改为设备的图样。
然后,您可将该设备拖到单线图上的您需要的某一位置并将其放下,方法是点击鼠标。
在放下该设备后,指针变回为其原来的形状。
如果您在编辑工具条上双击设备图标,则您可以放下多个相同的设备的拷贝到单线图中。
规则(Rules)•只能在编辑模式下添加设备,也就是说,在任一种分析模式下均不能进行添加• 当基本版本数据激活时,可以添加设备,也就是说,当任一修订版本激活时均不能进行添加。
9.1.3 选择设备与取消选择(Select & Deselect Elements)点击某一设备,以选定该设备,此时,如果点击该单线图或地下管道系统中的其它任一位置将取消对该设备的选择。
使用 <Ctrl>+点击也可以选择任一设备或取消该选择。
当鼠标指针(箭头形状)位于该设备上时,点击鼠标左键以选择该设备。
当选定了一设备时,该设备以红色显示。
为选择多个设备,您可以按<Ctrl>+点击,添加设备到所选的组中或者删除所选的组中的设备,或者“矩形框选择”一组设备。
用矩形框选择一组设备,请点击鼠标左键(指针位置上没有任何设备),然后拖动鼠标,将显示一个虚线的矩形。
松开鼠标左键时,该矩形中的所有设备均将以红色显示。
为选择一组设备,用矩形框选择这些设备或用矩形框选择整个单线图。
按<Ctrl>+点击,选择其它设备,或者取消已用矩形框选择的设备组。
当选定了某一设备时,其颜色显示为红色。
取消选择的交流设备显示为黑色,取消选择的直流设备显示为蓝色。
9.1.4 设备与联接器的颜色(Element & Connector Colors)您可通过设置INI文件中设备和联接器的颜色条目,来定制所有设备和联接器的颜色。
例如,如果需要根据电压等级为系统的某一区域着色,可以辨别在系统中各种电压等级并突出显示第一电压等级的元件。
右键点击单线图上任一空白区域激活下图所示菜单。
点击常规按钮并选择适合此电压等级的颜色。
其它区域同样可以进行类似的操作。
以下是不同操作模式下的默认颜色:模式设备连通性检查条件颜色备注全部交流设备开通电黑色全部交流设备开断电灰色全部交流设备关不限黑色色包括电机、负荷和支路电路全部直流开通电蓝色全部直流开断电灰色全部直流关不限蓝色包括电机、负荷和支路电路全部3相母线开通电黑色实线全部3相母线开断电灰色实线全部3相母线关不限黑色实线全部单相支路开通电绿色虚线全部单相支路开断电灰色实线全部单相支路关不限黑色实线全部单相3线支路开通电亮绿色虚线全部单相3线支路开断电灰色实线全部单相3线支路关不限黑色实线运行分析母线开/关出错粉红色基准电压问题潮流母线、电缆、线路、电抗器、变压器、配电板、保护设备、发电机开/关报警红色临界极限、过负荷潮流母线开/关预警粉红色边界极限短路母线开/关故障暗红色故障母线短路保护设备开/关报警红色过载9.1.5 重新定位设备(Relocate Elements)为拖动一个或一组设备,应首先选择您想要移动的设备。
所选择的设备以蓝色显示。
移动鼠标指针到所选设备上,按下鼠标左键并保持,将这些设备放在所希望的位置上,然后松开鼠标左键。
重新定位单个设备(Relocate a Single Element)选择某一设备并移动鼠标指针到该设备上,指针变为一个移动符号。
拖动该设备到某一新位置,然后松开左键。
重新定位一组设备(Relocate a Group of Elements)选择您想要重新定位的设备,将鼠标指针移动到该所选设备上,指针变为一个移动符号,然后拖动所选设备到某一新位置。
9.1.6 联接设备(Connect Elements)各设备有一个或多个(最多为20个)引脚。
一个引脚是一个图形化工具(显示为一红色小方框,表示一个联接点),用于将设备联接起来。
以下列出了一些设备及其引脚数:电源(同步发电机、等效电源,蓄电池)有一个引脚。
•• • • • • • • • • • •• • • • • • 负荷(同步电机、感应电机、直流电动机、静态负荷、电机驱动阀门、电容器、滤波器等)有一个引脚。
支路(2绕组变压器、线路、电缆、阻抗、电抗器等),保护设备(高压和低压断路器、熔断器),以及继电器均有两个引脚。
3绕组电压互感器和电流互感器都有三个引脚。
单向开关有两个引脚。
双向开关有三个引脚。
过电流继电器和电流表有两个引脚。
电压表、电压继电器和频率继电器有一个引脚。
复合电机有一个引脚。
复合网络的引脚可多达20个(4,8,12,16和 20)。
逆变器(直流变换器、充电器、逆变器)有两个引脚。
母线视为一个长引脚(根据其长度视为一个连续的引脚)。
将设备联接到母线(Connect Element to Bus)将鼠标指针放在某一设备的引脚上(其引脚显示为红色)。
点击并拖动鼠标指针到一条母线。
