晶体硅常识
晶体硅的作用

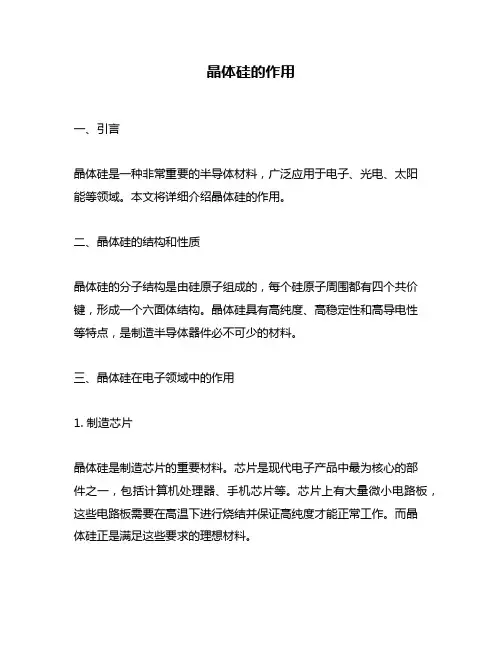

晶体硅的作用一、引言晶体硅是一种非常重要的半导体材料,广泛应用于电子、光电、太阳能等领域。
本文将详细介绍晶体硅的作用。
二、晶体硅的结构和性质晶体硅的分子结构是由硅原子组成的,每个硅原子周围都有四个共价键,形成一个六面体结构。
晶体硅具有高纯度、高稳定性和高导电性等特点,是制造半导体器件必不可少的材料。
三、晶体硅在电子领域中的作用1. 制造芯片晶体硅是制造芯片的重要材料。
芯片是现代电子产品中最为核心的部件之一,包括计算机处理器、手机芯片等。
芯片上有大量微小电路板,这些电路板需要在高温下进行烧结并保证高纯度才能正常工作。
而晶体硅正是满足这些要求的理想材料。
2. 制造太阳能电池板太阳能电池板是利用太阳能转化为电能的设备,其主要材料就是晶体硅。
通过对晶体硅进行掺杂和加工,可制成具有光电转换功能的太阳能电池板,用于产生电能。
四、晶体硅在光电领域中的作用1. 制造激光器晶体硅是制造激光器的重要材料之一。
激光器是一种通过受激辐射产生高度聚焦、高亮度、单色性好的光束的设备。
而晶体硅具有良好的光学性能和导电性能,可以用于制造激光器的半导体材料。
2. 制造LED灯LED灯是一种节能环保、寿命长的新型照明设备,其主要材料之一就是晶体硅。
通过对晶体硅进行掺杂和加工,可制成具有发光功能的LED芯片,用于照明。
五、晶体硅在其他领域中的作用1. 制造压电元件晶体硅具有压电效应,在声波传播方面具有很好的应用前景。
目前已经广泛应用于无线通信、声纳等领域。
2. 制造传感器晶体硅还可以作为传感器材料使用。
通过对其进行掺杂和加工,可以制成具有敏感性能的晶体硅传感器。
在汽车、医疗等领域中有广泛应用。
六、总结晶体硅是一种重要的半导体材料,在电子、光电、太阳能等领域中具有广泛的应用前景。
通过对其进行掺杂和加工,可以制成各种功能性材料,为现代科技的发展做出了重要贡献。
单晶硅基础必学知识点

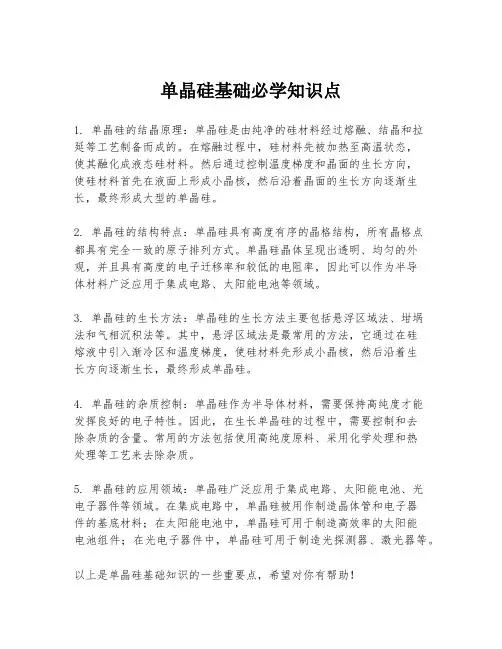

单晶硅基础必学知识点
1. 单晶硅的结晶原理:单晶硅是由纯净的硅材料经过熔融、结晶和拉
延等工艺制备而成的。
在熔融过程中,硅材料先被加热至高温状态,
使其融化成液态硅材料。
然后通过控制温度梯度和晶面的生长方向,
使硅材料首先在液面上形成小晶核,然后沿着晶面的生长方向逐渐生长,最终形成大型的单晶硅。
2. 单晶硅的结构特点:单晶硅具有高度有序的晶格结构,所有晶格点
都具有完全一致的原子排列方式。
单晶硅晶体呈现出透明、均匀的外观,并且具有高度的电子迁移率和较低的电阻率,因此可以作为半导
体材料广泛应用于集成电路、太阳能电池等领域。
3. 单晶硅的生长方法:单晶硅的生长方法主要包括悬浮区域法、坩埚
法和气相沉积法等。
其中,悬浮区域法是最常用的方法,它通过在硅
熔液中引入渐冷区和温度梯度,使硅材料先形成小晶核,然后沿着生
长方向逐渐生长,最终形成单晶硅。
4. 单晶硅的杂质控制:单晶硅作为半导体材料,需要保持高纯度才能
发挥良好的电子特性。
因此,在生长单晶硅的过程中,需要控制和去
除杂质的含量。
常用的方法包括使用高纯度原料、采用化学处理和热
处理等工艺来去除杂质。
5. 单晶硅的应用领域:单晶硅广泛应用于集成电路、太阳能电池、光
电子器件等领域。
在集成电路中,单晶硅被用作制造晶体管和电子器
件的基底材料;在太阳能电池中,单晶硅可用于制造高效率的太阳能
电池组件;在光电子器件中,单晶硅可用于制造光探测器、激光器等。
以上是单晶硅基础知识的一些重要点,希望对你有帮助!。
晶体硅资料
1、硅性质:灰色金属光泽。
密度2.32~2.34。
熔点1410℃。
沸点2355℃。
溶于氢氟酸和硝酸的混酸中,不溶于水、硝酸和盐酸。
硬度介于锗和石英之间,室温下质脆,切割时易碎裂。
加热至800℃以上即有延性,1300℃时显出明显变形。
常温下不活泼,高温下与氧、氮、硫等反应。
高温熔融状态下,具有较大的化学活泼性,能与几乎任何材料作用。
具有半导体性质,是极为重要的优良半导体材料,但微量的杂质即可大大影响其导电性。
电子工业中广泛用于制造半导体收音机、录音机、电冰箱、彩电、录像机、电子计算机等的基础材料。
由干燥硅粉与干燥氯化氢气体在一定条件下氯化,再经冷凝、精馏、还原而得。
多晶硅是单质硅的一种形态。
熔融的单质硅在过冷条件下凝固时,硅原子以金刚石晶格形态排列成许多晶核,如这些晶核长成晶面取向不同的晶粒,则这些晶粒结合起来,就结晶成多晶硅。
多晶硅可作拉制单晶硅的原料,多晶硅与单晶硅的差异主要表现在物理性质方面。
例如,在力学性质、光学性质和热学性质的各向异性方面,远不如单晶硅明显;在电学性质方面,多晶硅晶体的导电性也远不如单晶硅显著,甚至于几乎没有导电性。
在化学活性方面,两者的差异极小。
多晶硅和单晶硅可从外观上加以区别,但真正的鉴别须通过分析测定晶体的晶面方向、导电类型和电阻率等。
(1)硅的物理性质:图1 硅的物理性质由于硅易于与氧结合,自然界中没有游离态的硅存在。
硅有晶态和无定形两种同素异形体。
晶态硅又分为单晶硅和多晶硅,它们均具有金刚石晶格,晶体硬而脆,具有金属光泽,能导电,但导电率不及金属,且随温度升高而增加,具有半导体性质。
(2)硅的化学性质:硅在常温下不活泼,其主要的化学性质如下:(a)与非金属作用:常温下Si只能与F2反应,在F2中瞬间燃烧,生成SiF4.加热时,能与其它卤素反应生成卤化硅,与氧反应生成SiO2:在高温下,硅与碳、氮、硫等非金属单质化合,分别生成碳化硅SiC、氮化硅Si3N4和硫化硅SiS2等,(b)与酸作用:Si在含氧酸中被钝化,但与氢氟酸及其混合酸反应,生成SiF4或H2SiF6:(c)与碱作用:无定形硅能与碱猛烈反应生成可溶性硅酸盐,并放出氢气:(d)与金属作用:硅还能与钙、镁、铜、铁、铂、铋等化合,生成相应的金属硅化物。
高一化学人教版硅的知识点
高一化学人教版硅的知识点硅是一种重要的无机非金属元素,化学符号为Si,原子序数为14。
它在地壳中的含量排名第二,仅次于氧气。
硅具有广泛的应用领域,包括电子工业、建筑材料和冶金等。
本文将介绍几个关于硅的基本知识点。
1. 硅的性质硅是一种质地坚硬、具有光泽的晶体,呈灰白色或暗灰色。
它是一种半导体材料,具有良好的导电性能。
硅的熔点为1414℃,沸点为3265℃。
在常温下,硅对大多数酸和碱都不溶解,但在浓烈的碱性溶液中可以被溶解。
2. 硅的结构和原子排列硅的结构是由硅原子构成的晶体结构。
硅原子有四个价电子,它们可以与其他硅原子形成共价键,形成硅晶体的三维结构。
硅晶体的结构类似于钻石结构,每个硅原子都与四个相邻硅原子紧密地连接在一起。
3. 硅的存在形式硅在自然界中存在多种形式,其中最常见的是二氧化硅(SiO2)。
二氧化硅是一种无机化合物,可以以石英、石英砂、水晶等形态存在。
此外,硅还可以以硅酸盐的形式存在,例如长石和石榴石。
4. 硅的应用硅具有广泛的应用领域。
首先,硅在电子工业中扮演着重要的角色。
硅材料广泛用于制造半导体器件,如晶体管、集成电路等。
其次,硅也用作建筑材料。
二氧化硅具有优秀的耐火性能和绝缘性能,被广泛应用于耐火材料、玻璃和陶瓷制品等领域。
此外,硅还用于制造合金和冶金工业。
5. 硅的重要性硅的重要性不容忽视。
首先,硅是地壳中含量最丰富的元素之一,对于地球的化学组成和地质作用具有重要影响。
其次,硅在现代工业中扮演着重要角色。
半导体材料的应用推动了信息技术的迅猛发展,而硅正是半导体材料的主要组成部分。
另外,硅的耐火性能和绝缘性能也为许多工业提供了可靠的材料。
总结:本文介绍了高一化学人教版硅的知识点,包括硅的性质、结构和原子排列、存在形式、应用和重要性。
硅作为一种重要的无机非金属元素,具有广泛的应用领域。
了解硅的相关知识,可以帮助我们更好地理解其在现代工业中的重要性。
晶体硅常识
晶体硅常识——技术部王丙宽2010-12-05一、简单的认识晶体二、硅材料的结构及性质三、硅材料的制备四、硅材料在光伏领域的应用一、简单的认识晶体什么是晶体?晶体是内部质点在三维空间周期性重复排列的固体。
即具有格子构造的固体。
日常所见到的固体分为非晶体和晶体两大类,非晶体物质的内部原子排列没有一定的规律,当断裂时断口也是随机的,如塑料和玻璃等,而称之为晶体的物质,外形呈现天然的有规则的多面体,具有明显的棱角与平面,其内部的原子是按照一定的规律整齐的排列起来,所以破裂时也按照一定的平面断开,如食盐、水晶等。
晶体的基本性质(1)均一性:同一晶体任何部位的物理性质和化学组成均相同。
(2)对称性:所有的晶体都是对称的。
晶体的对称不但表现在外形上,其内部构造和物理性质也是对称的。
(3)稳定性:在相同的热力学条件下,晶体与同种成分的非晶质体、液体、气体相比,以晶体最为稳定。
(4)定熔性:指晶体具有固定熔点的性质。
(5)各向异性晶体的几何度量和物理性质常随方向不同而表现出量的差异。
(6)自限性(自范性)晶体在合适的条件下,能自发地长成规则几何多面体外形。
二、硅材料的性质及结构硅的性质及结构•为什么硅材料成为应用最广泛、最重要的半导体材料•原因之一:硅元素是地球上存量丰富的元素之一(氧是第一、硅次之)、无毒性;同时能与氧形成稳定的钝化层SiO2,在集成电路设计中SiO2绝缘层非常重要;•原因之二:在制作成本上,集成电路用的硅片都是由直拉法(Czochralski Method)生产的,CZ工艺中适度的氧含量使硅片的机械强度增加,硅片直径成倍增长,成本迅速下降,集成电路得到广泛的应用。
硅的性质及结构1、硅在元素周期表中的位置:硅材料的性质及结构硅材料的性质及结构2、元素硅有关性质:•晶体硅为灰色,无定形硅为黑色,密度2.33克/立方厘米,熔点1414℃,沸点2355℃,•晶体硅属于原子晶体,硬而有光泽,有半导体性质。
高中化学硅的知识点
高中化学硅的知识点(实用版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的实用资料,如工作报告、合同协议、条据文书、策划方案、演讲致辞、人物事迹、学习资料、教学资源、作文大全、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, this store provides various types of practical materials for everyone, such as work reports, contract agreements, policy documents, planning plans, speeches, character stories, learning materials, teaching resources, essay encyclopedias, and other materials. If you want to learn about different data formats and writing methods, please pay attention!高中化学硅的知识点硅也是极为常见的一种元素,然而它极少以单质的形式在自然界出现,而是以复杂的硅酸盐或二氧化硅的形式,广泛存在于岩石、砂砾、尘土之中。
晶体硅主要成分
晶体硅主要成分晶体硅是一种重要的半导体材料,其主要成分为硅元素。
硅元素是地壳中含量最丰富的非金属元素之一,其化学性质稳定,具有良好的热稳定性和化学稳定性。
因此,硅元素被广泛应用于电子、光电、光伏等领域。
晶体硅是由高纯度硅单质经过熔炼、提纯等工艺制成的。
晶体硅具有晶体结构,其晶体结构可分为单晶、多晶和非晶三种形态。
其中,单晶晶体硅是一种高品质的半导体材料,其晶格结构完整,电子迁移率高,具有良好的电学性能和光学性能。
晶体硅具有优异的半导体特性,其导电性介于导体和绝缘体之间。
晶体硅的电学特性受控于材料的掺杂程度和晶体结构,通过控制晶体硅的掺杂程度和晶体生长条件,可以改变其电学性能和光学性能。
晶体硅被广泛应用于集成电路、太阳能电池、光电器件等领域。
晶体硅的制备工艺繁琐,其制备过程包括硅单质的提纯、熔炼、晶体生长等多个步骤。
其中,晶体生长是制备高品质晶体硅的关键步骤。
晶体生长过程中,通过控制熔体温度、晶体生长速度等参数,可以获得高品质的晶体硅。
在集成电路领域,晶体硅是最常用的半导体材料之一。
晶体硅在集成电路中发挥重要作用,它可以作为电子器件的基底材料,承载电路元件和电路连接线。
晶体硅的电学特性优异,可以实现高速、低功耗的电路设计。
在太阳能电池领域,晶体硅也是一种重要的材料。
晶体硅太阳能电池具有高转换效率、长寿命等优点,被广泛应用于太阳能光伏发电系统中。
晶体硅太阳能电池的制备过程需要高纯度硅单质,制备工艺较为繁琐。
晶体硅是一种重要的半导体材料,其主要成分为硅元素。
晶体硅具有良好的电学性能和光学性能,被广泛应用于集成电路、太阳能电池、光电器件等领域。
晶体硅的制备工艺繁琐,制备工艺的不断改进和优化,将会推动晶体硅在各个领域的应用发展。
高一硅知识点
高一硅知识点硅是一种常见的半导体材料,在电子行业中有广泛的应用。
在高一的学习中,了解硅的相关知识点对我们理解电子学的基本原理和应用至关重要。
本文将介绍高一级别学生需要了解的硅知识点,包括硅的特性、硅的结构和硅的应用。
一、硅的特性硅是一种化学元素,符号为Si,原子序数为14。
硅是一种非金属元素,具有较高的电阻率和较低的热导率。
它的外层电子结构为2、8、4,即有4个价电子。
硅具有化学稳定性、机械强度高、耐高温等特点,这使得它成为半导体材料的理想选择。
二、硅的结构硅的晶体结构呈面心立方结构,每个硅原子与周围四个硅原子形成共价键,构成了一个非常稳定的晶格结构。
硅晶体可以分为多种类型,包括单晶、多晶和非晶态。
1. 单晶硅:单晶硅是由完整的硅晶体构成,具有高纯度和高电子迁移性能。
它广泛应用于集成电路制造中,作为半导体材料。
2. 多晶硅:多晶硅是由多个小晶体组成,晶界较多。
多晶硅在太阳能电池板的制造中得到广泛应用。
3. 非晶硅:非晶硅是一种没有明显的晶体结构的硅材料,具有较低的电子迁移性能。
它通常用于液晶显示器、薄膜太阳能电池等领域。
三、硅的应用硅作为一种半导体材料,广泛用于电子行业中的各种器件和应用中。
1. 集成电路:硅是制造集成电路的关键材料,通过控制硅中的杂质浓度和掺杂方式,可以实现电子器件的导电、隔离、放大等功能。
2. 太阳能电池:硅材料在太阳能电池板的制造中得到广泛应用。
通过太阳光的照射,硅材料中的电子被激发,形成电流输出。
3. 液晶显示器:硅作为非晶材料的一种形态,在液晶显示器的制造中用作薄膜材料。
它能够调节液晶分子的排列,实现液晶显示效果。
4. 传感器:硅材料具有良好的机械性能和稳定性,被广泛用于制造压力传感器、温度传感器等。
总结:以上是高一级别学生需要了解的硅知识点,包括硅的特性、硅的结构和硅的应用。
了解硅的基本知识,有助于我们更好地理解电子学的原理和应用。
晶体硅
晶体硅:单质硅是比较活泼的一种非金属元素,它能和96种稳定元素中的64种元素形成化合物。
硅的主要用途是取决于它的半导性。
硅材料是当前最重要的半导材料。
目前世界年产量约为3×106kg。
一个直径75mm的硅片,可集成几万至几十万甚至几百万个元件,形成了微电子学,从而出现了微型计算机、微处理机等。
由于当前信息工程的发展,硅主要用于微电子技术。
以硅晶闸管为主的电力半导体器件,元件越做越大,与硅晶体管相比集成电路正相反,在直径为75mm 的硅片上,只做一个能承受几kA电流和几kV电压的元件,这种元件渗透到电子、电力、控制3个领域就形成了一门新学科——电力电子学。
为适应大规模集成电路的发展、单晶硅正向大直径、高纯度、高均匀性,无缺陷方向发展。
最大硅片直径已达150mm,实验室的高纯硅接近理论极限纯度。
目前常用的太阳能电池是硅电池。
如果在1平方米面积上铺满硅太阳电池,就可以得到100W电力。
单晶硅太阳能电池的性能稳定,转换效率高,体积小,重量轻,很适合作太空航天器上的电源。
美国的大型航天器——太空实验室上就安装有4块太阳能电池帆板,它们是由147840块8平方厘米大小的单晶硅太阳能电池排列组成的,发电功率大约为12KW。
晶体硅包括单晶硅和多晶硅,晶体硅的制备方法大致是先用碳还原SiO2成为Si,用HCl反应再提纯获得更高纯度多晶硅,单晶硅的制法通常是先制得多晶硅或无定形硅,然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
硅的单晶体。
具有基本完整的点阵结构的晶体。
不同的方向具有不同的性质,是一种良好的半导材料。
纯度要求达到99.9999%,甚至达到99.9999999%以上。
用于制造半导体器件、太阳能电池等。
用高纯度的多晶硅在单晶炉内拉制而成。
熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核,如果这些晶核长成晶面取向相同的晶粒,则这些晶粒平行结合起来便结晶成单晶硅。
单晶硅具有准金属的物理性质,有较弱的导电性,其电导率随温度的升高而增加,有显著的半导电性。
晶体硅作为半导体材料的原因
晶体硅作为半导体材料的原因1. 晶体硅的基本特性晶体硅,这个名字听起来是不是有点儿高大上?其实,它在半导体领域可是个响当当的角色。
首先,晶体硅的结构特别稳定,像一个稳重的大叔,给人一种踏实的感觉。
它的原子排列得井井有条,就像是个整齐的图书馆,书本都摆得一丝不苟。
这种稳定性让它在高温下也不容易变形,真是半导体材料中的“老实人”啊。
1.1. 导电性再说说它的导电性,晶体硅的导电能力适中,既不像金属那样通电如流,也不像绝缘材料那样完全不导电。
你可以把它想象成一位灵活的舞者,能够在不同的环境中自如变换。
这种适度的导电性使得晶体硅可以通过掺杂来调节电流,就像加点儿调料让菜肴更加美味。
1.2. 丰富的资源还有啊,晶体硅的原材料来源也相当广泛,地球上到处都是它的“身影”,可以说是“取之不尽,用之不竭”。
相比其他一些稀有材料,晶体硅的可获得性让它在市场上相当受欢迎,就像抢手的明星,随时都能吸引一大波粉丝。
2. 制造工艺的可行性说到制造工艺,晶体硅的生产过程也是相对成熟的。
想想看,技术发展这么快,很多新材料往往在实验室里光辉灿烂,但一旦要投入实际应用,就像是“纸上谈兵”,难度倍增。
然而,晶体硅的生产工艺早已被验证,简直就是个“老手”,可以批量生产,降低了成本,真是好得让人心动。
2.1. 设备的兼容性而且,晶体硅的兼容性也很不错,现有的制造设备几乎都能应对,就像是那种什么都能穿的百搭衣服,搭配起来毫无压力。
其他材料虽然性能好,但有时候可能需要专门的设备,这可让很多企业心里苦。
2.2. 处理过程的安全性更重要的是,晶体硅的处理过程相对安全,对环境的影响也小得多。
我们常常担心新材料的环保问题,晶体硅在这方面表现得相当不错,简直是个“环保小卫士”,让大家用得安心。
3. 应用范围的广泛性最后,咱们再聊聊晶体硅的应用。
它的用途广泛,简直像是“万金油”,无所不在。
从手机、电脑到太阳能电池板,晶体硅都是大热门。
这种材料不仅能满足人们对高效能的需求,而且还能推动科技的不断进步。
硅知识点总结120919
硅知识点总结120919硅(Ge)是一种常见的半导体材料,它广泛应用于电子器件和集成电路中。
在学习硅的知识点时,我们需要了解硅的物理和化学性质、硅晶体的结构和生长方法、硅的掺杂和掺杂技术、硅的杂质和缺陷等。
下面我将为您总结一些关键的知识点。
1.硅的基本信息硅是地壳中含量最高的元素之一,化学符号为Ge,原子序数为32、它是一种灰白色的硬质金属,熔点为937.4℃,沸点为2830℃。
硅的密度为5.323克/立方厘米,具有良好的热导性和电导性。
2.硅的结构硅的结构类似于碳,它具有钻石型晶体结构。
硅原子通过共价键连接在一起,形成一个三维网格结构。
硅晶体可以分为两种结构:多晶硅和单晶硅。
多晶硅由许多晶粒组成,晶粒之间存在晶界;单晶硅由一个连续的晶体结构组成,没有晶界。
3.硅的生长方法硅晶体可以通过多种方法生长,包括Czochralski法、区域熔凝法、气相外延法等。
其中,Czochralski法是最常用的方法。
该方法通过在熔融硅中放入一个种子晶体,然后缓慢提拉并旋转晶体,使其逐渐生长为一个完整的单晶体。
4.硅的掺杂硅可以通过掺杂来调节其导电性能。
掺杂是指将少量杂质原子引入硅晶体中,以改变硅的电子能带结构。
通常使用磷(P)、硼(B)、砷(As)等元素进行掺杂。
磷掺杂的硅是N型硅,硼掺杂的硅是P型硅。
N型硅中的电子浓度高于空穴浓度,P型硅中的空穴浓度高于电子浓度。
5.硅的掺杂技术硅的掺杂技术主要有扩散法、离子注入法和外延法。
扩散法是将掺杂材料的薄层放在硅晶体表面,并在高温下使其扩散到晶体内部。
离子注入法是将掺杂材料的离子注入到硅晶体中,然后通过热退火来修复晶格损伤。
外延法是在硅晶体表面上沉积一层掺杂材料,使其在晶体生长过程中被夹在两个硅层之间。
6.硅的杂质和缺陷硅晶体中可能存在一些杂质和缺陷,它们会对硅的性能产生影响。
常见的杂质有氧气、碳、金属杂质等。
氧气和碳是硅晶体的主要杂质,会影响硅的电子迁移率和载流子浓度。
关于硅及其化合物的知识.doc
关于硅及其化合物的知识无机非金属材料的主角是——硅[知识要点]一、硅1。
物理性质晶体硅是一种具有光泽、硬度和脆性的固体。
它熔点高,能导电,是一种好材料。
在自然界中,它只能以组合状态存在。
它主要以二氧化硅和硅酸盐的形式存在。
它的元素含量在地壳中排名第一。
2.化学性质化学性质(类似于碳)——形成共价化合物,这是化学惰性的。
(1)在常温下,不能与强酸或强氧化性酸反应,只能与氟气、氢氟酸、烧碱等物质反应(方程式:),(2)在加热条件下,能与一些非金属单质(氧和氢)反应。
(3)工业准备:(焦炭在电炉中还原二氧化硅得到粗硅)粗硅提纯后,可以得到可用作半导体材料的高纯硅。
(3)目的:(1)由半导体材料制成的晶体管、集成电路、硅整流器和太阳能电池;(2)合金制造:4%的硅钢具有良好的磁导率——变压器铁芯。
含硅约15%的钢具有良好的耐酸性——耐酸设备等。
二氧化硅1。
硬度、高熔点、不导电、不溶于水的物理性质。
二氧化硅是光纤的主要成分,可用于制造光纤。
2.化学性质注意: 二氧化碳、二氧化硅与碱性氧化物和碱溶液的二氧化硅和二氧化碳反应及盐反应的比较硅酸和硅酸盐(1)硅酸1。
物理属性2。
制备方法3。
化学性质。
用途(2)硅酸盐(1)性质和特性:它性质稳定,熔点高,大部分溶于水。
(2)主要原材料:粘土(Al2O3 2SiO2 2H2O)、应时(SiO2)和长石(钾长石、Na2O Al2O3 6SiO2或钠长石、Na2O Al2O3 6SiO2)。
(3)主要产品:玻璃、水泥、陶瓷、砖瓦、水玻璃(Na2SiO3水溶液)等。
(4)水泥和玻璃生产:水泥玻璃(普通)原料石灰石,粘土纯碱,石灰石,应时设备水泥回转窑玻璃熔窑复合物理化学变化na2co 3 SiO 2 Na 2 SiO 3 CO2↓CaCO3 SiO 2 Casio 3 CO2↓主要成分3 CaO SiO 22 CaO SiO 23 CaO al2o 3 Na 2O CaO 6 SiO 2特征水力(加入石膏调节硬化速度)玻璃物质(在一定温度范围内软化)非晶关键点一.二氧化硅和硅酸[典型例子]例1。
