小青瓦仿古屋面工程
施
工
方
案
编制人:
审核人:
江苏华建建设股份有限公司
2012年7 月16 日
目录
一、编制依据 (3)
二、工程概况 (3)
三、施工部署 (3)
四、施工准备 (5)
五、工艺流程、施工方法 (5)
六、质量标准、质量控制措施 (7)
七、安全文明施工措施 (12)
八、成品保护 (12)
九、附图 (13)
一、编制依据
1.1 施工合同:
1.2 施工图、主要图集
1.3 主要规程、规范
《屋面工程技术规范》…………………………………《GB 50345-2004》
《屋面工程质量验收规范》……………………………《GB 50207-2002》
《民用建筑热工设计规范》……………………………《GB 50176-93》
《公共建筑节能设计规范》…………………………《GB 50189-2005》
《夏热冬冷地区居住建筑节能设计标准》….………《JGJ 134 -2001》
《夏热冬暖地区居住建筑节能设计标准》….………《JGJ 75-2003》
《严寒和寒冷地区居住建筑节能设计计算》…………《JGJ 26-2010》
《民用建筑设计通则》…………………………………《GB 50352-2005》
《烧结瓦》………………………………………………《GB/T 21149》二、工程概况
工程名称:
工程地点:
建设单位:
设计单位:
监理单位:
质检单位:
施工单位:
合同质量目标:合格
远洋澄迈椰香村别墅工程是由远洋集团有限公司投资建设的,工程位于海口市澄迈县盈滨半岛。所做工程为华建195栋别墅屋面和围墙,以及1栋公共建筑.
本工程建筑总面积**** m2 ,结构形式为框架结构。首层层高****m,二、三、层层高为****m。
弧形小青瓦仿古屋面做法:
三、施工部署
3.1、施工工期
1、屋面结构层计划于2012 年7月15日施工完毕,马上进行保温层及找坡层、找平层施工。防水层由专业施工队分包施工。
2、计划完成时间:
3、材料运输:
首先要屋面防水系统做好,稀释混凝土做好,达到做屋面的要求。
运瓦,堆瓦:车辆运送到达场地,由升降机传放到三层,再用人工往屋面顶上传2.2、主要劳动力构成
根据本工程的屋面面积及工期要求,合理配备施工操作人员,人员安排计划如下: 序号工种人数备注
1 架子工60 配合
2 瓦工 300
3 电焊工20 焊接铁活、埋件
4 壮工400 剔凿、修理、文明施工
5 防水工 120
四、施工准备
(一)、技术准备
3.1.1、提前确定材料品牌及质量要求,选定屋面施工队伍。及时签定承包合同,组织施工队及时进场。
3.1.2、组织材料提前进场做复试,复试合格后,方可进行施工。
3.1.3、认真看图领会设计意图,结合海南省屋面防水标准,明确各部位做法、质量要求。结合厂家工艺标准及要求,编制专项方案。
3.1.4、随工程进度,提前对操作人员进行书面的技术交底,确保工程质量。3.1.5、提前编制工程预算、机具和材料计划,在保证工期、质量的前提下,尽量降低工程造价。
(二)、生产准备
1.待结构屋面板、找平层、防水层、保护层施工完毕后,为屋面的施工创造条件。
(三)、材料机具准备
1、材料准备:
材料质量、技术性能必须符合设计要求和施工及验收规范的规定。
2、机具准备:
根据实际情况、工程规模及人员配备情况,因此项目部配备如下施工设备及工具,根据具体需要分发至工地,易耗品一次性备足。
五、工艺流程、施工方法

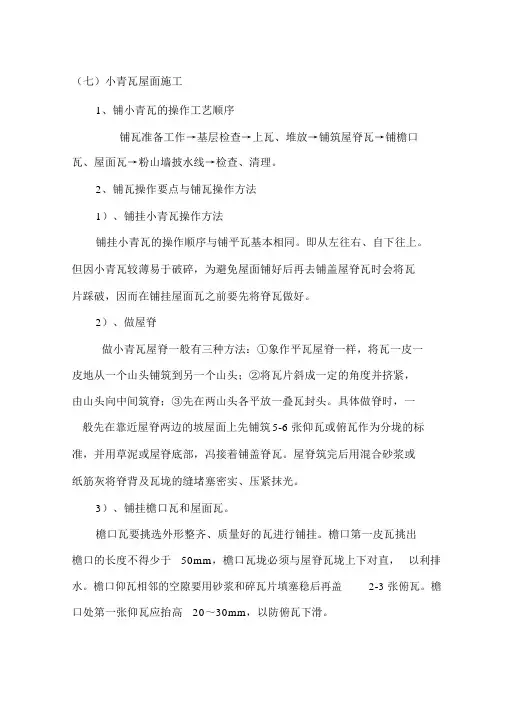

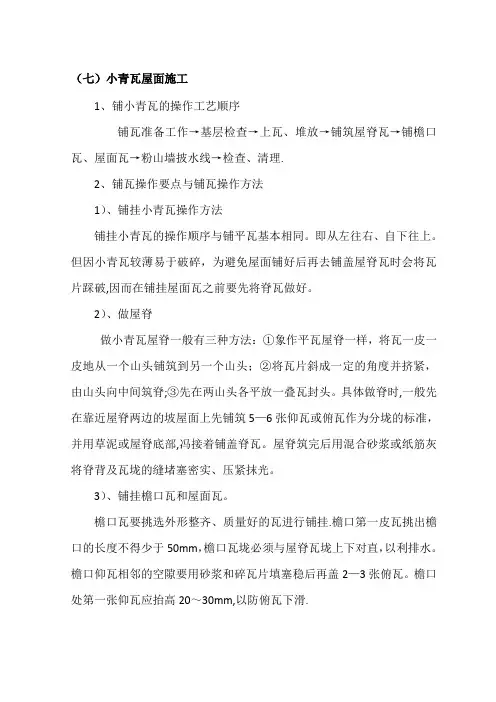

(一)小青瓦仿古屋面
1、工艺流程:
小青瓦又称蝴蝶瓦,是阴阳瓦的一种,其断面呈弧形,平面形状一头较窄、小青瓦屋面在我国传统屋面工程中应用较多。然而小青瓦的施工也是很有讲究的,如何进行小青瓦的施工呢?
小青瓦施工时,首先根据屋面形状确定屋脊样式,进行屋脊铺筑,然后根据坡屋面尺寸排列小青瓦,确定垅数和每垅小青瓦数,并按从檐口到屋脊的顺序铺筑,最后进行山墙批水线的粉饰,其工艺流程如下:基层检查---铺瓦准备---上小青瓦----堆放----铺筑屋脊瓦----铺檐口瓦----屋面小青瓦----粉山墙披水线
----检查----清理。
铺挂小青瓦的操作顺序:从左往右、自下往上、为避免屋面铺好后再去铺盖屋脊瓦时将瓦片踩破,在铺挂屋面瓦之前要先将屋脊瓦做好,这也是本法与其它一般瓦屋面做法最大的区别所在、铺筑屋脊瓦一般有三种方法:将小青瓦一片一片地从一个山墙边铺筑到另一个山墙边;将小青瓦瓦片斜成一定的角度并挤紧,由山墙两头向中间筑脊;先在山墙两头各平放一叠瓦封头,再将小青瓦直立从两边对称向中间合拢、此法最常用,按地区风俗和建筑物用途。
小青瓦屋面与立墙及突出屋面的烟囱天窗等结构交接处,均要做好泛水处理,在迎水面中部应抹出分水线,其侧面小青瓦伸入泛水宽度不小于50 ,且要同屋面瓦铺筑一道进行泛水做法应符合设计要求,顺直整齐,结合严密,无渗漏。施工方法:
1、首先要屋面防水系统做好,稀释混凝土做好,达到做屋面的要求。
2、运瓦,堆瓦:车辆运送到达场地,由升降机传放到三层,再用人工往屋面顶上传
3、做脊,对瓦头:沿着屋面转折处或屋面与墙面,梁架相交处,用瓦,砂浆等材料做成砌筑物,脊兼有防水和装饰两种作用。现在我们工程中做的是正脊:特指屋脊位置时的称谓,指沿着前后左右坡屋面相交线做成的脊。正脊往往是沿着桁檩方向,且在屋面最高处。灰背有较高的防水要求,所以屋面的防水性能和建筑的寿命有着密切的关系,而屋顶的防水性能的强弱与灰背的质量有着直接的关系所以灰背的质量往往决定了古建筑的寿命。在做防水层之前通常先抹一层水泥砂浆找平底瓦,再抹一层保护层。为加强防水层和灰层做结合防止滑坡可在防水层上粘上小沙粒或粗砂。对好砌脊,砌好脊面用人工粉刷,做好脊瓦再做盖头灰,顶部,侧面挂下三公分,脊的两头手工雕刻回纹头,回纹头内部用瓦片砌成,再用砂浆包裹。屋脊本体用专用黑色涂料粉刷整体。
4、盖瓦:古建筑瓦面的铺装过程称为:盖瓦,做瓦是要注意,瓦要摆正摆平,瓦翅要跟线。密切接触,可以增加瓦和砂浆的粘结能力,而且也加强了瓦面的防水能力。此外,檐头中腰和脊上的瓦的松紧基本必须一致,若不一致会造成瓦垄歪斜。砌到脊上时将枕头瓦撤出,用砂浆铺摸后再将瓦切实插入。从边棱做,做好封好,开始铺瓦。盖瓦是一搭四,低瓦,一搭三,铺瓦两边砂浆密封好,瓦
